Чугун

Виды чугуна

В основном чугун классифицируют по форме углерода, который содержится в сплаве.

Белый чугун

Белый чугун имеет характерный окрас скола, так как углерод (С) входит в состав в виде цементита (Fe3C), который образуется когда расплав остывает. Цементит – это твердый тугоплавкий материал.

В доэвтектическом сплаве углерод содержится в перлите и ледебурите. В эвтектическом сплавеуглерод входит в состав ледебурита. В заэвтектическом он содержится в первичном цементите и ледебурите.

В первоначальном виде он нигде не используется, т.к. его тяжело обрабатывать инструментами при механической обработке. Конечно, возможно использовать насадки из карбидов (ВК), но трудоемкость процесса очень велика. Поэтому белый чугун используется в качестве сырья для получения ковкого чугуна.

Серый чугун

Серый чугун также берет свое названия от оттенка на сколе. Он имеет в составе фракции графита, которые могут иметь разную форму. При добавке кремния, он способствует осаждению углерода.

Физико-механические свойства, а также структура серого чугуна, зависят от условий остывания после кристаллизации.

Быстрое охлаждение приведет к преобладанию перлита в составе чугуна. Закалка (другими словами термообработка) может повысить прочность и твердость, но при этом чугун становится хрупким, что может быть не приемлемо.

Медленное остывание приводит к росту содержания феррита. Феррит – это сплав железа с оксидами, в основном с Fe2O3. При таких условиях улучшается пластичность.

Поэтому условия, при которых остывает сплав, выбирают, ориентируясь на желаемые параметры конечного продукта.

Серый чугун используется для литых изделий и конструкций (чугунного литья).

Он имеет невысокую температуру отвердения, хорошую жидкотекучесть, нет склоненности к образованию раковин. Серый чугун хорошо реагирует на сжатие, но плохо противостоит растяжению/изгибу. Это происходит из-за углеродных вкраплений, которые приводят к низкой трещиностойкости.

Маркировка серого чугуна состоит из символов СЧ (серый чугун) и цифры, которая обозначает предельную прочность в кг/мм2: например, СЧ35. В наиболее распространенных чугунах содержание углерода ниже 3,7%.

Ковкий чугун

Для производства ковкого чугуна, белый чугун нагревают до необходимой температуры, выдерживают определенное время, и потом медленно охлаждают (процесс называется «отжигом»). Это способствует процессу распада Fe3C и выделению графита с образованием феррита.

При этом включения углерода по не имеют схожести с аналогичными в сером чугуне. Поэтому стойкость к разрыву и ударная вязкость из-за этих различий характерна ковкому чугуну.

Маркировка ковкого чугуна состоит из букв «КЧ» и добавления цифр, которые указывают на допустимую прочность на растяжение в МПа х 10-1 и максимальное относительное удлинение. Например: КЧ 37-12.

Высокопрочный чугун

Высокопрочный чугун это вид серого чугуна, в котором графитовые образования имеют шаровидную форму. Из-за такой округлости включений кристаллическая решетка становится не склонна к образованию трещин.

Высокопрочные чугуны имеют ценные первичные свойства чугунов (стойкость к сжатию, жидкотекучесть и т. д.), при этом имеют характерные для сталей предел текучести при растяжении, трещиностойкость и пластичность.

Маркируется аналогично ковкому, но с буквами «ВЧ».

Передельный чугун

Передельный чугун используется как сырье для выплавки стали. При этом он может даже не покидать предприятие, где его произвели.

Специальный чугун

К таким видам чугуна относят антифрикционный чугун и легированный чугун.

Выпуск этих марок имеет не большой объем, примерно до 2% от всего впускаемого чугуна. Такие виды чугуна могут иметь в составе большое количество легирующих элементов. Сфера использования имеет ограниченные цели и специфические условия.

Антифрикционный чугун может использоваться для изготовления деталей, подвергающихся трению. Основным компонентом для легирования является хром, также могут использоваться никель, титан, медь и другие металлы. Он имеет высокую твердость (до HB 300) и низкий коэффициент трения (до 0,8 при отсутствии смазки).

Базовыми материалами для производства антифрикционного чугуна являются серый, ковкий и высокопрочный чугуны. Маркируется соответственно – АЧС, АЧК, АЧВ.

Rimoyt.com

Чугун. Виды чугуна: белый, серый, ковкий, высокопрочныйЧугун – сплав железа (Fe>90%) с углеродом (C от 2,14% до 6,67%). Углерод может содержаться в чугуне в виде графита (С) или цементита (Fe3C). Также чугун содержит примеси кремния, марганца, фосфора и серы. Чугуны со специальными свойствами содержат также легирующие элементы – хром, никель, медь, молибден и др. Чугун – наиболее широко применяемый материал для изготовления литых деталей, используемых при относительно невысоких напряжениях и малых динамических нагрузках. Преимущества чугуна в сравнении со сталью – высокие литейные свойства и небольшая стоимость. Чугуны также лучше обрабатываются резанием, чем большинство сталей (кроме автоматных сталей), но плохо свариваются, обладают меньшей прочностью, жесткостью и пластичностью. В зависимости от состояния углерода в чугуне различают: белый чугун серый чугун(ГОСТ 1412 — «Чугун с пластинчатым графитом для отливок») ковкий чугун(ГОСТ 1215 — «Отливки из ковкого чугуна») высокопрочный чугун(ГОСТ 7293 — «Чугун с шаровидным графитом для отливок»)

Белый чугун

В белом чугуне весь углерод находится в связанном состоянии в виде цементита Fe3C. У белого чугуна высокая износостойкость и твердость, однако он хрупок и плохо обрабатывается резанием, поэтому в машиностроении они находят ограниченное применение и идут, в основном, в передел на сталь. По содержанию углерода серый чугун подразделяют на:Доэвтектический с содержанием углерода от 2,14% до 4,3% Эвтектический с содержанием углерода 4,3% Заэвтектический с содержанием углерода от 4,3% до 6,67%. В сером, ковком, высокопрочном чугунах весь углерод или большая его часть находится в виде графита различной формы (их еще называют графитными).

Серый чугун

В структуре серых чугунов графит пластинчатой формы. Серые чугуны содержат: 3,2-3,5% углерода, 1,9-2,5% кремния, 0,5-0,8% марганца, 0,1-0,3% фосфора и менее 0,12% серы. Отливки деталей из серых чугунов получают в кокилях – земляных или металлических формах. Серый чугун находит широкое применение в машиностроении. Ввиду невысоких механических свойств у отливок из серого чугуна и простоты получения их применяют для изготовления деталей менее ответственного назначения, деталей, работающих при отсутствии ударных нагрузок. В частности из них делают крышки, шкивы, станины станков и прессов. Пример обозначения серого чугуна: СЧ32-52. Буквы обозначают серый чугун (СЧ), первое число обозначает предел прочности при растяжении (32 кгс/мм2 или 320 МПа), второе число – предел прочности при изгибе.

Ковкий чугун

В структуре ковких чугунов графит хлопьевидной формы. Ковкие чугуны содержат: 2,4-3,0% углерода, 0,8-1,4% кремния, 0,3-1,0% марганца, менее 0,2% фосфора, не более 0,1% серы. Ковкий чугун получают из белого чугуна в результате нагрева и длительной выдержки. Эту процедуру называют графитизирующим отжигом или томлением. Пример обозначения ковкого чугуна: КЧ45-6. Буквы обозначают ковкий чугун (КЧ), первое число — предел прочности при растяжении (45 кгс/мм2 или 450 МПа), второе – относительное удлинение в % (6%).

Высокопрочный чугун Высокопрочный чугун содержит графит шаровидной формы. Он имеет наиболее высокие прочностные свойства. Высокопрочный чугун содержит: 3,2-3,8% углерода, 1,9-2,6% кремния, 0,6-0,8% марганца, до 0,12% фосфора и не более 0,3% серы. Высокопрочный чугун получают путем модифицирования (т.е. введения добавки-модификатора – магния) жидкого расплава. Модификаторы способствуют образованию графитных включений шаровидной формы, благодаря чему механические свойства такого чугуна приближаются к свойствам угеродистых сталей, а литейные свойства выше (но ниже, чем у серых чугунов). Из высокопрочных чугунов изготавливают ответственные детали для машиностроения — поршни, цилиндры, коленчатые валы, тормозные колодки. Также из высокопрочного чугуна изготавливают трубы. Пример обозначения высокопрочного чугуна: ВЧ45-5. Буквы обозначают высокопрочный чугун (ВЧ), первое число обозначает предел прочности при растяжении (45 кгс/мм2 или 450 МПа), второе – относительное удлинение в %.

Классификация углеродистых сталей

Кроме классификации по структурным параметрам,их принято различать по технологии получения:

• электрические УС;
• мартеновские;
• кислородно-конвертерные.

По уровню раскисления подразделяют материал:

• спокойный;
• кипящий;
• полуспокойный.

По качеству, в соответствии с наличием и объемам вредных примесей железный сплав бывает:

• обычного качества;
• качественные стали.

По сфере использования УС бывают:

• обычные;
• инструментальные;
• конструкционные.

По наличию и объемам С в углеродистом железном сплаве материал классифицируют:

• высокоуглеродистые стали марки с содержанием С более 0,65%;
• среднеуглеродистые – от 0,25 до 0,6%;
• низкоуглеродистые стали марки с содержанием С до 0,25%.

Чем выше показатели углерода, тем тверже и прочнее материал, но и выше его хрупкость. Маркировка материала напрямую связана с его назначением:

• Обычного качества обозначают условным буквенным обозначением Ст. Далее следуют цифры от 1 до 7, которые показывают содержание С (углерода), кратное 10. Производства железных сплавов этой группы регламентирует ГОСТ380-85. Дополнительно эти материалы принято различать по группе поставок: А, Б и В. Это обозначение указывается перед маркой (группа А не указывается). Для А – стабильны механические свойства, для Б стабильны механический состав, для В стабильны свойства и состав.
• Конструкционные УС регламентирует ГОСТ380-88, маркировка осуществляется цифрами: от 08 и до 85. Эти цифры информируют о содержании С (углерода) в материале в сотых долях %. Если железный сплав характеризуется увеличенным содержанием марганца, в конце маркировки указывается Г.
• Инструментальные УС регламентирует ГОСТ1435-54 и 5952-51. Этот железный сплав относится к качественным, и маркируется буквой У. Далее следуют цифры, которые показывают объемы углерода в десятых долях %. Существует подгруппа высшего качества, в этом случае обозначение завершается буквой А. Им характерно повышенное содержание углерода.

В обозначении марки принято указывать степень раскисления: пс или кс.

Состав

Для плавки стали используется углерод и дополнительные элементы. В зависимости от будущего назначения к материалу предъявляются определенные требования: твердость, пластичность, текучесть и т.д. Корректировку этих параметров можно осуществлять с помощью изменения % содержания углерода.

Его соотношение к общему объему является одним из основных условий разделения стали на виды.

Их отличительные качества и особенности описаны в нормативных документах:

• Обыкновенного качества – ГОСТ 380-85.
• Конструкционная – ГОСТ 380-88.
• Инструментальная – ГОСТ 1435-54 и ГОСТ 5952-51.

Содержание углерода определяет показатель твердости. Чем его больше – тем прочее будет изделие. Однако нужно учитывать, что одновременно с этим возрастает хрупкость.

В зависимости от этого показателя сталь разделяют на несколько видов:

Низкоуглеродистая – до 0,25%. Отличается хорошей пластичностью, относительно легко поддается деформации, как в холодном состоянии (годна для холодной ковки), так и под воздействием высоких температур.
Среднеуглеродистые – от 0,3% до 0,6%

Обладает достаточной прочностью, но также имеет хорошие показатели пластичности и текучести, что важно для обработки. Область применения – элементы конструкций, эксплуатация которых подразумевает нормальные условия.
Высокоуглеродистые – от 0,6% до 1,4%. Из нее изготавливают высокопрочный инструмент, приборы для измерения.

Из нее изготавливают высокопрочный инструмент, приборы для измерения.

Каждый из этих видов стали имеет определенную область применения.

Где используется чугун

Чугун применяется в двух качествах: базовый компонент при выплавке стали либо материал промышленной продукции.

Чугунная печь — буржуйка

Главная сфера применения сплава – машиностроение.

Технология, номенклатура продукции определяются видом чугуна.

Чугунная лестница

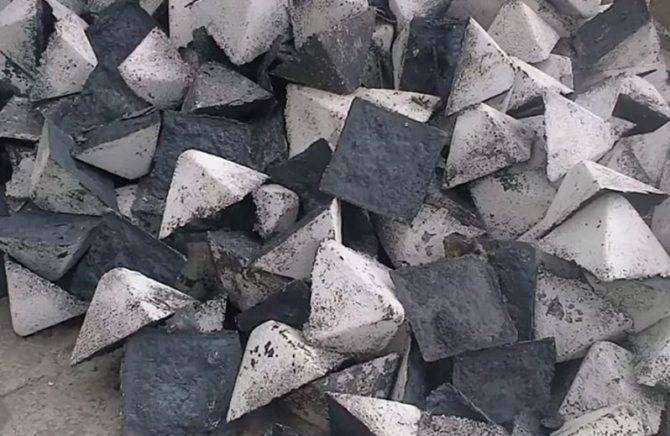

Белый чугун

Углерод-цементит, формируется благодаря мгновенному охлаждению. Опознается по беловатому цвету излома, твердости, хрупкости. Сплав непригоден к механической обработке резанием. Идет на цельное износостойкое литье (прокатные валки, детали мельничных, дробильных механизмов) и как исходник ковких видов чугуна.

Микроструктура белого чугуна при 100-кратном увеличении

Серый

Основа структуры – слоистый графит, придающий сероватость. Поддается механической обработке, однако прочность, пластичность невысоки.

Достоинства: хорошие антифрикционные, демпфирующие свойства, мини-чувствительность к аккумуляторам напряжения, текучесть, минимум дефектов при усадке.

Используется как материал отливок сложной конфигурации с толщиной стенок до 5 см.

Из него делают прокатные станы, маховики, колонны, станины, канализационно-водопроводный ассортимент (люки, трубы, фурнитура).

Чугунная крышка канализационного люка

Ковкий

Результат термообработки белого чугуна с хлопьевидным графитом. Такая структура обеспечивает прочность, пластичность, хорошую обрабатываемость отливок, отсутствие внутреннего напряжения.

Благодаря этому сплав нашел применение как материал деталей и элементов, функционирующих в условиях ударов и вибрации: постамент под массивное оборудование, опоры автострад, железнодорожных мостов, коленвалы дизельных двигателей.

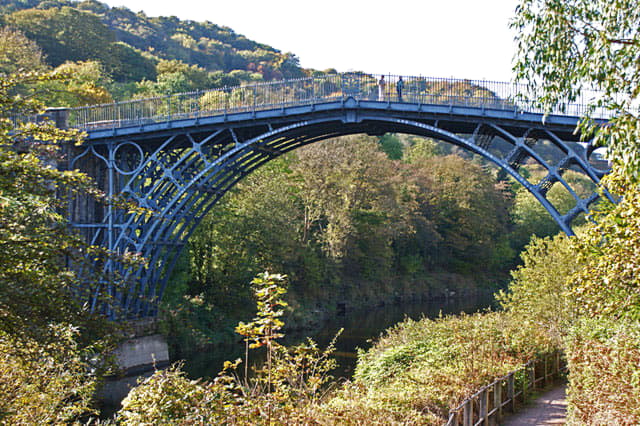

Мост через Северн — первый в мире чугунный мост

Специальные

Сплавы с дополнительными характеристиками, полученными легированием, отжигом и охлаждением по специальной технологии.

Подразделяются на:

• ферросплавы;
• коррозие-, износо-, жаростойкие;
• антифрикционные;
• с электромагнитными свойствами;
• декоративные.

Состав сплавов, технология регламентируются стандартами.

Высокопрочные марки становятся механизмом турбин, коленвалов, тракторных, автомобильных двигателей, шестерней, прокатных валков.

Антифрикционные марки идут на подшипники, втулки топливных насосов, клапаны, кольца поршней автомобилей.

Из декоративных выковывают ограды, колонны, фонтаны, мелкую пластику.

Чугунный забор

Передельный

Полуфабрикат, исходник для передела в сталь либо создания отливок. Процент фосфорного, кремниевого, серного, марганцевого компонента в сплаве регламентируется отраслевым стандартом.

В зависимости от назначения и процента кремния различают передельный чугун для сталеплавильного, литейного производства, фосфористый, высокопрочный.

Последний вид сплава содержит в составе шарики графита и магний. Идет на изготовление деталей, работающих при экстремальных нагрузках (механических и термических), в агрессивных средах.

Отличия от алюминия

Магнитом отличить чугун можно не только от стали, но и от алюминия – серебристо-белого легкого металла. Это вещество является парамагнетиком, поэтому обладает внешней магнитной восприимчивостью (при отсутствии внешнего магнитного поля магнитные моменты атомов отличны от нуля).

Относительная магнитная проницаемость металла незначительно больше единицы, а магнитное поле в нем возрастает несущественно. Соответственно, алюминий магнитится, но очень слабо. Визуально это не различимо, поэтому принято считать, что он не магнитит.

Помимо магнитных свойств, у металлов есть и другие различия: цвет, масса, плотность, твердость и гибкость. Поэтому отличить их друг от друга можно и другими способами.

Сферы применения

Чугун всегда был востребован в тяжелой промышленности, металлургических и машиностроительных отраслях, станкостроении. Здесь он используется в больших объемах, из него изготавливаются как совсем небольшие детали, так и крупногабаритные изделия, вес которых составляет сотни тонн.

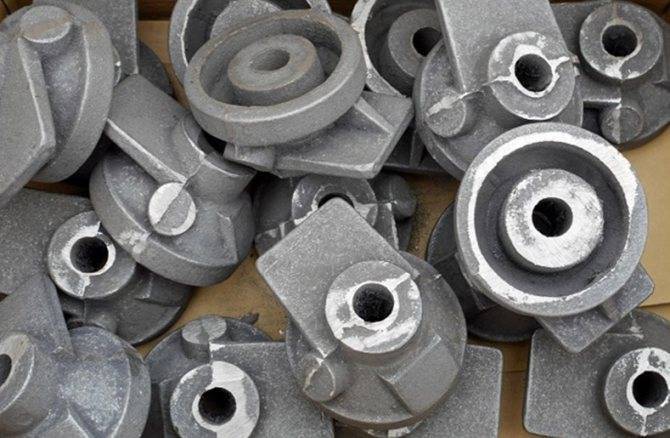

Из чугуна делают компоненты для станков, валов, двигателей. Большим спросом пользуются изготовленные из этого сплава трубы, так как они отвечают всем необходимым требованиям долговечности и надежности.

Применение чугуна в быту сделало этот сплав металла популярным среди населения. В частности, из него изготавливаются краны, вентили, фитинги, радиаторы отопления, трубы. Многие сантехнические изделия также делаются либо полностью, либо частично чугунными. Возможно, вы видели когда-нибудь тяжелые, но прочные мойки и ванны, изготовленные еще полвека назад. Их и сейчас можно смело эксплуатировать, именно чугун обеспечил им долговечность.

Какими еще достоинствами обладает данный сплав металла? Любой кузнец скажет вам, что ковать изделия из чугуна проще простого. Недаром именно из него часто производятся различные ограждения, барельефы, всевозможные красивые элементы декора. А в музеях можно даже увидеть произведения искусства, выкованные из чугуна.

Что же касается литья, то такая технология позволяет создавать много хороших красивых вещей. Чугунные изделия практически не подвержены износу и даже спустя годы будут отлично смотреться. А если они вдруг окажутся ненужными, то их можно утилизировать – сдать металлолом по выгодной цене и неплохо на этом заработать. Как вторсырье, чугун всегда ценится.

Теперь пару слов по поводу недостатков. Чугун имеет свои изъяны, главный из которых – хрупкость. К сожалению, его можно расколоть или деформировать при сильном ударе, впрочем, это свойство материала также во многом зависит от технологии обработки сплава.

Влияние примесей на свойства материала

Компоненты, входящие в состав чугуна, оказывают влияние на качество сплава:

• сера способствует снижению тугоплавкости и текучести чугуна;
• фосфор уменьшает прочность, но дает возможность варьировать форму готовых изделий;
• кремний снижает температуру плавления металла и усиливает его литейные качества. Кроме того, этот элемент позволяет получать сплавы разного цвета: от чисто-белого до ферритного;
• марганец придает чугуну прочность и твердость, но снижает литейные и технологические свойства готового материала;
• введение в состав титана, алюминия, хрома, никеля или меди позволяет изготавливать легированные сплавы. Они обладают высокими литейными качествами и доказали хорошую механическую обрабатываемость.

Чугун является трудносвариваемым сплавом. Трудности при сварке чугуна обусловлены его химическим составом, структурой и механическими свойствами, при сварке чугуна необходимо учитывать следующие его свойства: жидкотекучесть, поэтому сварка выполняется только в нижнем положении; малая пластичность, характеризующаяся возникновением в процессе сварки значительных внутренних напряжений и закалочных структур, которые часто приводят к образованию трещин; интенсивное выгорание углерода, что приводит к пористости сварного шва; в расплавленном состоянии чугун окисляется с образованием тугоплавких оксидов, температура плавления которых выше, чем чугуна. Сварка чугуна применяется в основном для исправления литейных дефектов, при ремонте изношенных и поврежденных деталей в процессе эксплуатации и при изготовлении сварных конструкций.

Плотность некоторых пород древесины

Плотность древесины, г/см³

Бальса	0,15	Пихта сибирская	0,39
Секвойя вечнозелёная	0,41	Ель	0,45
Ива	0,46	Ольха	0,49
Осина	0,51	Сосна	0,52
Липа	0,53	Конский каштан	0,56
Каштан съедобный	0,59	Кипарис	0,60
Черёмуха	0,61	Лещина	0,63
Грецкий орех	0,64	Берёза	0,65
Вишня	0,66	Вяз гладкий	0,66
Лиственница	0,66	Клён полевой	0,67
Тиковое дерево	0,67	Бук	0,68
Груша	0,69	Дуб	0,69
Свитения (Махагони)	0,70	Платан	0,70
Жостер (крушина)	0,71	Тис	0,75
Ясень	0,75	Слива	0,80
Сирень	0,80	Боярышник	0,80
Пекан (кария)	0,83	Сандаловое дерево	0,90
Самшит	0,96	Эбеновое дерево	1,08
Квебрахо	1,21	Бакаут	1,28
Пробка	0,20

Белый чугун

Белый чугун применяется в машиностроении значительно реже, чем серый, ввиду его большей хрупкости и высокой твердости, вследствие чего он не поддается механической обработке режущими инструментами.  

Белый чугун применяется в машиностроении значительно реже, чем серый, ввиду его большой хрупкости и высокой твердости, вследствие чего он не поддается механической обработке режущими инструментами.  

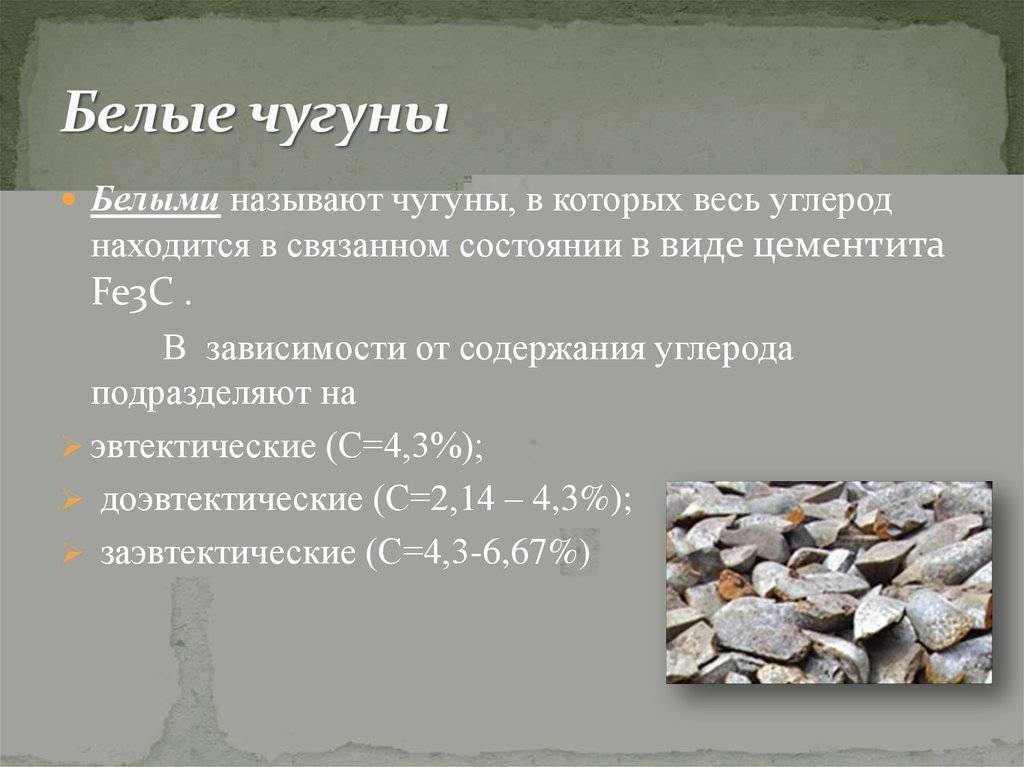

Белый чугун главным образом идет на переделку в сталь. Он содержит от 2 2 до 4 % углерода, который находится в химически связанном состоянии. Белый чугун отличается высокой твердостью и хрупкостью. Литейные свойства этого чугуна низкие.  

Белый чугун содержит углерод в виде цементита и имеет белый лучистый вид излома. Такой чугун отличается высокой твердостью, прочностью, высокими износостойкостью и хрупкостью. Он плохо поддается обработке резанием, поэтому его почти не используют. Применяют обычно серый чугун с включениями графита и отбеленной поверхностью, т.е. чугун, поверхностные слои которого имеют структуру белого чугуна для увеличения износостойкости, а сердцевина – структуру серого чугуна. Серый чугун обладает наилучшими технологическими и хорошими физико-механическими свойствами и является основным материалом для различных отливок. Структура металлической основы такого чугуна может быть ферритной, перлитной или перлитно-ферритной, а форма графита – пластинчатая. Излом чугуна серый, обусловленный выделением графита в металлической основе.  

Белый чугун по сравнению с серым чугуном обладает худшими литейными свойствами, очень твердый и трудно поддается резанию.  

Белый чугун для ковкого чугуна часто плавят в двух печах: вначале в вагранке, затем в электроплавильных печах, где доводят чугун до определенного химического состава и перегрева.  

Белые чугуны состоят из перлита и цементита. Из-за большого количества цементита белые чугуны имеют очень высокую твердость ( НВ 450 – 600), но весьма низкую обрабатываемость. Скорости резания деталей из белого чугуна ( чаще всего применяют отбеленный чугун, получаемый из серого чугуна путем его закалки) твердосплавным инструментом не превышают 3 – 10 м / мин.  

Белый чугун, применяемый для производства перлитного бело-сердечного ковкого чугуна, содержит повышенное количество углерода, поэтому для его плавки применяют только вагранку.  

Определение минимальной высоты стояка.| Типовая литниковая система для отливки из ковкого чугуна.| Значение угла а, градусы.

Белый чугун имеет большую усадку ( до 2 %), плохо заполняет форму и к тому же отличается хрупкостью. Для того чтобы усадка при затвердевании металла проходила более спокойно и не образовывалось трещин в отливке, металл рекомендуется подводить через один питатель. Габаритные размеры и масса отливок позволяют это делать, так как из ковкого чугуна обычно получают мелкие отливки, масса которых не превышает 100 кг.  

Белые чугуны, применяемые для производства бронефутеровоч-ных плит ( типа плавок № 115 и 226), имеют сравнительно низкую удароустойчивость, но использование их для изготовления плит – с гладкой или волнистой поверхностью ( большой площадью соприкосновения с мелющими телами и измельчаемым материалом) может быть вполне оправдано.  

Белые чугуны, расположенные в табл. 6 от плавки № 105 и ниже, по удароустоичивости аналогичны высокоуглеродистой хромо-титановой стали в литом состоянии. Чугуны типа плавки № 120 могут работать в условиях многократных ударных нагрузок.  

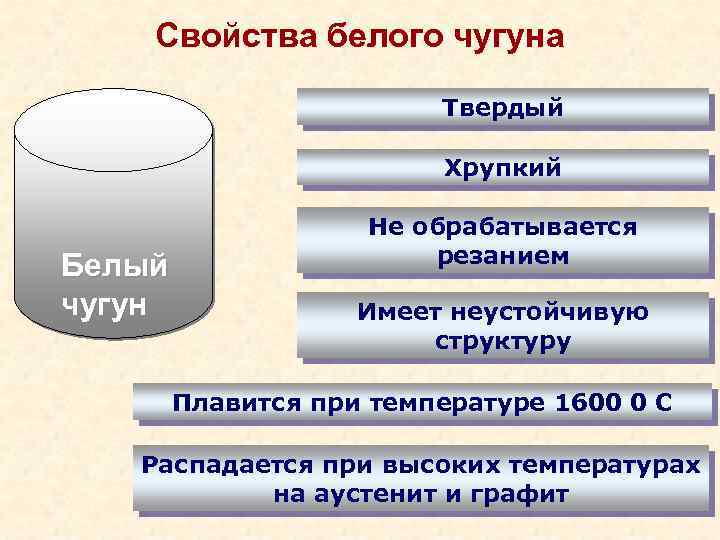

Белый чугун отличается твердостью и хрупкостью. Он плохо отливается и плохо поддается механической обработке.  
