Как выбрать циркуляционный насос по полученным данным

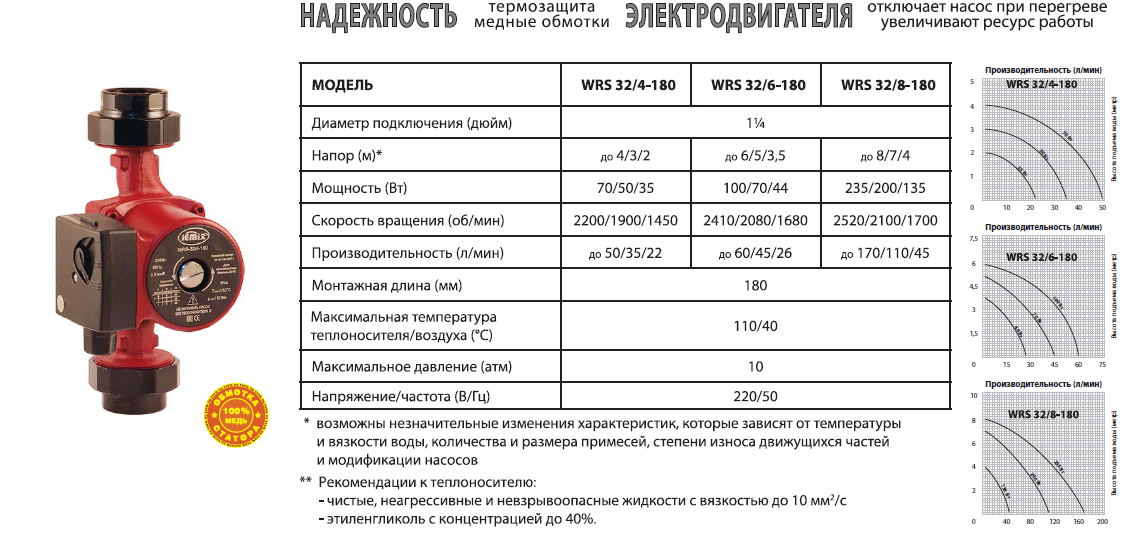

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

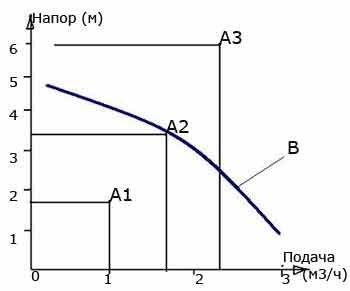

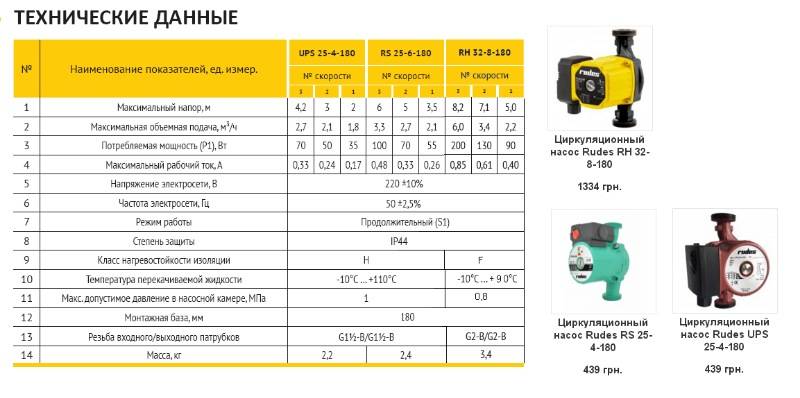

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.
Как выяснить показатель расхода насоса
Формула расчета выглядит так: Q=0,86R/TF-TR
Q – расход насоса в м.куб./ч;
R – тепловая мощность в кВт;
TF – температура теплоносителя в градусах Цельсия на входе в систему,
Схема расположения циркуляционного насоса отопления в системе
Три варианта расчета тепловой мощности
С определением показателя тепловой мощности (R) могут возникнуть трудности, поэтому лучше ориентироваться на общепринятые нормативы.
Вариант 1. В европейских странах принято учитывать такие показатели:
- 100 Вт/м.кв. – для частных домов небольшой площади;
- 70 Вт/м.кв. – для многоэтажек;
- 30-50 Вт/м.кв. – для производственных и хорошо утепленных жилых помещений.
Вариант 2. Европейские нормы хорошо подходят для регионов с мягким климатом. Однако в северных районах, где бывают сильные морозы, лучше ориентироваться на нормы СНиП 2.04.07-86 «Тепловые сети», в которых учтена наружная температура до -30 градусов Цельсия:
- 173-177 Вт/м.кв. – для небольших зданий, этажность которых не превышает двух;
- 97-101 Вт/м.кв. – для домов от 3-4 этажей.
Вариант 3. Ниже предложена таблица, по которой можно самостоятельно определить необходимую тепловую мощность с учетом назначения, степени износа и теплоизоляции здания.
Таблица: как определить нужную тепловую мощность
Формула и таблицы расчета гидравлического сопротивления
В трубах, запорной арматуре и любых других узлах системы отопления возникает вязкое трение, которое приводит к потерям удельной энергии. Это свойство систем называют гидравлическим сопротивлением. Различают трение по длине (в трубах) и местные гидравлические потери, связанные с наличием клапанов, поворотов, участков, где изменяется диаметр труб и т.п. Показатель гидравлического сопротивления обозначают латинской буквой «H» и измеряют в Па (паскалях).
Формула расчета: H=1,3*(R1L1+R2L2+Z1+Z2+….+ZN)/10000
R1, R2 обозначают потери давления (1 – на подаче, 2 – на обратке) в Па/м;
L1, L2 – длина трубопровода (1 – подающего, 2 – обратного) в м;
Z1, Z2, ZN – гидравлическое сопротивление узлов системы в Па.
Чтобы облегчить расчеты потерь давления (R), можно воспользоваться специальной таблицей, где учтены возможные диаметры труб и приведены дополнительные сведения.
Таблица для определения потерь давления
Усредненные данные по элементам системы
Гидравлическое сопротивление каждого элемента системы отопления приведено в технической документации. В идеале следует воспользоваться характеристиками, указанными производителями. При отсутствии паспортов изделий можно ориентироваться на примерные данные:
- котлы – 1-5 кПа;
- радиаторы – 0.5 кПа;
- вентили – 5-10 кПа;
- смесители – 2-4 кПа;
- тепломеры – 15-20 кПа;
- обратные клапаны– 5-10 кПа;
- регулирующие клапаны – 10-20 кПа.
Сведения о гидравлическом сопротивлении труб из различных материалов можно вычислить по таблице ниже.
Таблица потерь давления в трубах
Корректная работа насоса на отопление
Принудительная циркуляция в частном доме используется с целью прогрева всех труб отопительной системы. Все потребители системы должны получать достаточное количество тепла полноценного обогрева помещений. Это обеспечивается за счет достаточного напора. Под давлением в сопротивление гидравлической силе вода в трубах заполняет все точки системы. Расчеты оптимального давления лучше доверить профессиональным инженерам, которые могут просчитать все нюансы.
В случае с регулируемыми насосами в продаже вы найдете модели с вращениями ротора от 3 до 7 положений. Тогда в частном доме появляется возможность регулирования напора – уменьшение или увеличение, ориентируясь на температуру в помещении. Оптимальная скорость жидкости в системе рассчитывается и по упрощенной схеме:
- запустите систему отопления;
- зафиксируйте два температурных показателя – на входе в котел и на выходе;
- разница температур должна быть 10-20 градусов. Если этот показатель выше, рекомендовано увеличить скорость вращения. Если же температурная разница меньше 10 градусов, потребуется снижение напора;
- замерьте новые показатели через время.
В идеале средние показатели разницы должны быть в пределах 15 градусов в двух положениях. Скоростных режимов в устройстве может быть несколько. Чаще всего встречается 3 позиции, но может быть и больше. При настройках оптимального напора не рекомендовано переключать режимы при рабочем положении циркуляционного насоса. В этом случае отключите агрегат от системы, выберите другую позицию, после этого подключите снова.
Если у вас нет пирометра, определить температурные показатели можно только по установленным на магистрали термометрам. Ориентируйтесь на температурный диапазон с разницей 10-20 градусов. Если у вас не получается достигнуть показателя в этих показателях, циркуляционный насос на отопление подобран неправильно. Неэффективность системы оборачивается большим потреблением теплового источника и плохим прогревом помещения.
При неэффективной работе циркуляционного насоса вы сталкиваетесь с увеличенным расходом топлива. Также прослеживается большая нагрузка на отопительный котел. Вода должна быть оптимальной температуры – не слишком холодной или горячей.
Расчет производительности насоса: главные параметры
При расчетах необходимой мощности насоса для начала нужно определиться с возлагаемыми на него задачами. В целом насос может выполнять функцию поддержания лучшего напора воды. С полученными показателями мощности в системе насос сможет обеспечить прохождение воды по всем узлам системы. Поскольку в ней работает принцип гидравлического сопротивления, нужны оптимальные показатели напора для бесперебойного движения.
Вторая задача – перекачивания воды, которой будет достаточно для отопления всех комнат частного дома. Здесь важен эффективный прогрев квадратуры помещения.
2 ключевых параметра для расчета тепловой мощности насоса:
- расход оборудования или производительность. Каждая модель насоса отличается максимальной производительностью или количеством подачи воды за единицу времени. В расчетах учитывают количество воды в кубометрах за 1 час времени;
- максимальные значения напора. Он означает, как прибор может противостоять гидравлической силе. В таблицах измерения и формулах напор рассчитывается в метрах.
Самостоятельно просчитать параметры очень сложно, поэтому лучше обратиться за помощью к специалисту. Он сможет на основании показателей напора, расхода вычислить производительность оборудования. Она будет соответствовать техническим параметрам модели из каталога доступных насосов.
В продаже есть циркулирующие насосы с настраиваемыми показателями производительности. В таком случае вы облегчаете поиски подходящего оборудования. Их стоимость на порядок дороже, но в дальнейшем поможет решить сопутствующие проблемы с регулированиями напора.
Циркуляционные насосы: виды и назначение
Суть работы установленного насоса заключается в том, что он способен влиять на перемещение жидкости в системе отопления дома без колебаний давления. Основной посыл для установки насоса – медленное распределение воды в трубах, из-за чего участки помещений остаются без прогрева. Также циркуляционные насосы используются с целью эффективного и экономичного прогрева помещения.
Если в вашем доме установлена отопительная система с принудительной циркуляцией, циркуляционный насос будет обязательной частью. Ведь именно он влияет на скорость обогрева. В частных домах в гравитационных отопительных системах циркуляционный насос ставится по желанию с целью увеличения тепловой мощности.

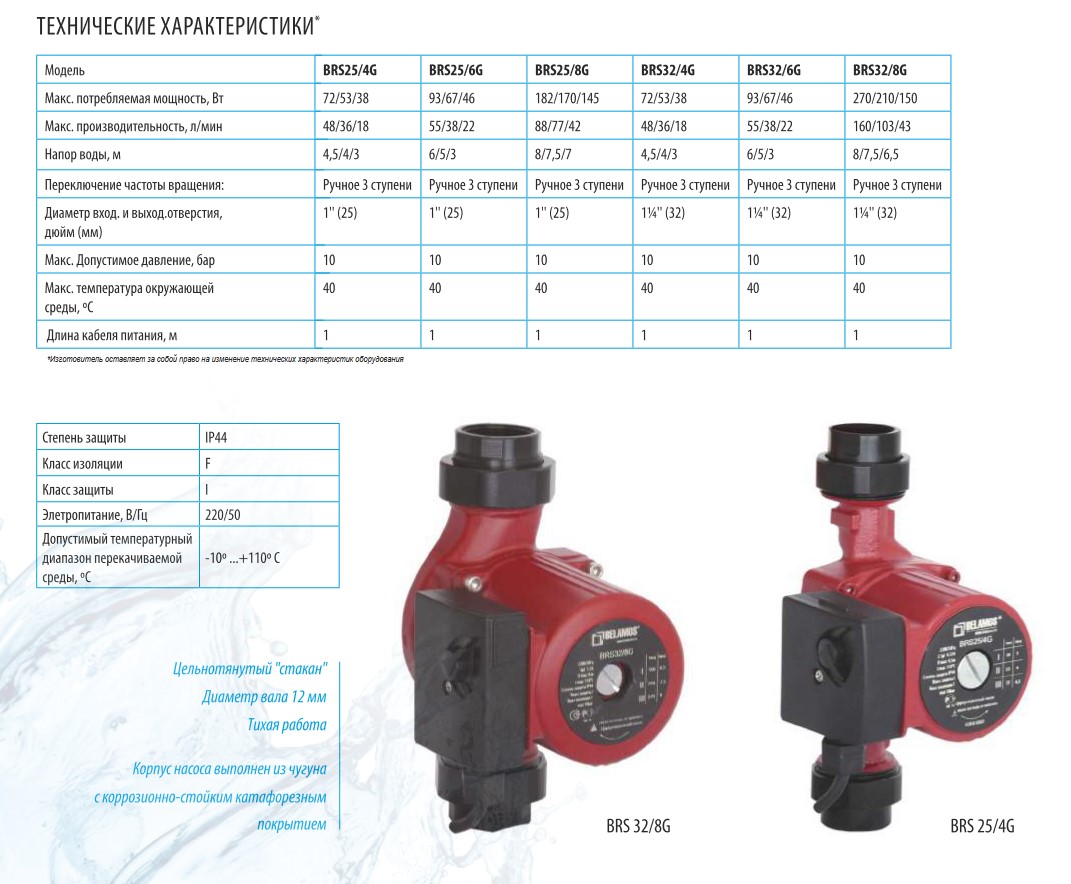

На рынке встречаются циркуляционные насосы с настраиваемыми режимами скорости. За счет этого можно регулировать скорость распределения тепла в системе. Если вы купили циркуляционный насос с автоматикой, его настройки подстраиваются под температуру в частном доме. Насос работает на оптимальной для микроклимата мощности.
При ручном регулировании устанавливают производительность оборудования. При необходимости быстрого прогрева помещения, установите работу циркуляционного насоса на максимум. Для поддержания температурного режима ориентируйтесь на электропотребление. Если циркуляционный насос работает на полную мощность, это влечет дополнительное потребление электричества.

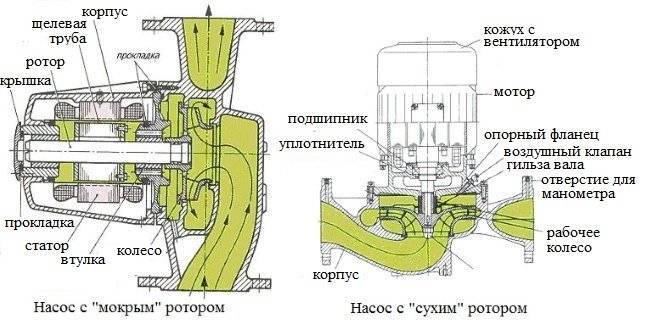

Различают циркуляционные системы с мокрым и сухим ротором. Первый вид привлекает практически бесшумным режимом работы и обеспечивает бесперебойную работу более 10-ти лет. Циркуляционный насос сухим ротором имеет меньший показатель КПД.
Если рассматривать циркуляционные насосы с сухим ротором, к их минусам относят шумную работу и необходимость регулярного обслуживания. Показатель КПД достаточно высокий – 80%. Для выбора подходящего нужно по расчету необходимой мощности и производительности.

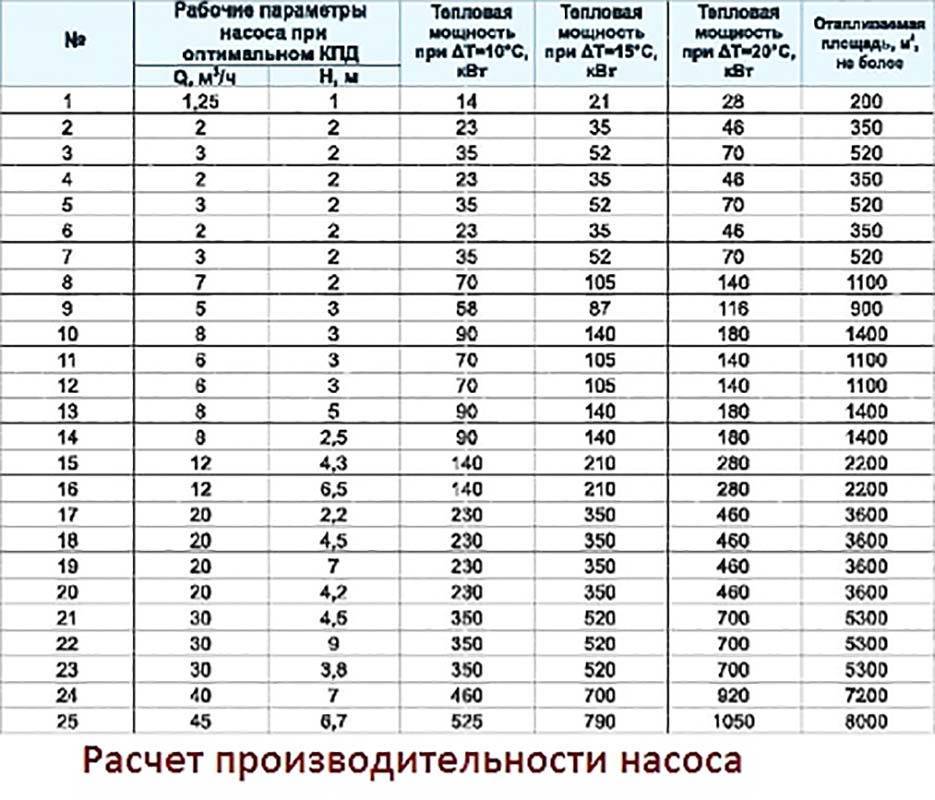

Расчет производительности циркуляционного насоса
Перед тем как выбирать нужную модель циркуляционного насоса, следует заняться гидравлическим расчетом системы. Значение рабочей производительности насоса тесно связано с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем теплоносителя, перекачиваемый таким агрегатом, должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещений и всего здания.
В качестве примера можно использовать частный дом, площадь которого составляет 100 м 2. Значение тепловой мощности будет соответственно в пределах 10 кВт. Далее производительность насоса рассчитывается по следующей формуле: G= 3600Q/(c∆t), в которой G является необходимым количеством теплоносителя (кг/ч), Q– тепловой мощностью системы (кВт), с – представляет собой удельную теплоемкость воды, равную 4,187 кДж/кг ºС,Δt – является разницей температур в подающих и обратных трубах. Для расчетов берется ее температура, составляющая 20 0 С. Таким образом, в соответствии с исходными данными, производительность циркуляционного насоса будет равна: 3600 х 10 х 4,187 х 20 = 429,9 кг/ч или в более крупных единицах – 0,43 т/ч .
При выборе насоса можно заметить, что в техническом паспорте вместо массовых единиц расхода указаны объемные. В этом случае необходимо выполнить перевод массы воды в ее объем с помощью плотности, составляющей 0,983 т/м 3 при t = +60 0 С: 0,43/0,983 = 0,44 м 3 /ч. Полученное значение и будет вычисляемой рабочей производительностью устройства.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Смотрите это видео на YouTube
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.
Насос отопления. Устанавливаем правильно
Смотрите это видео на YouTube
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Смотрите это видео на YouTube
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.

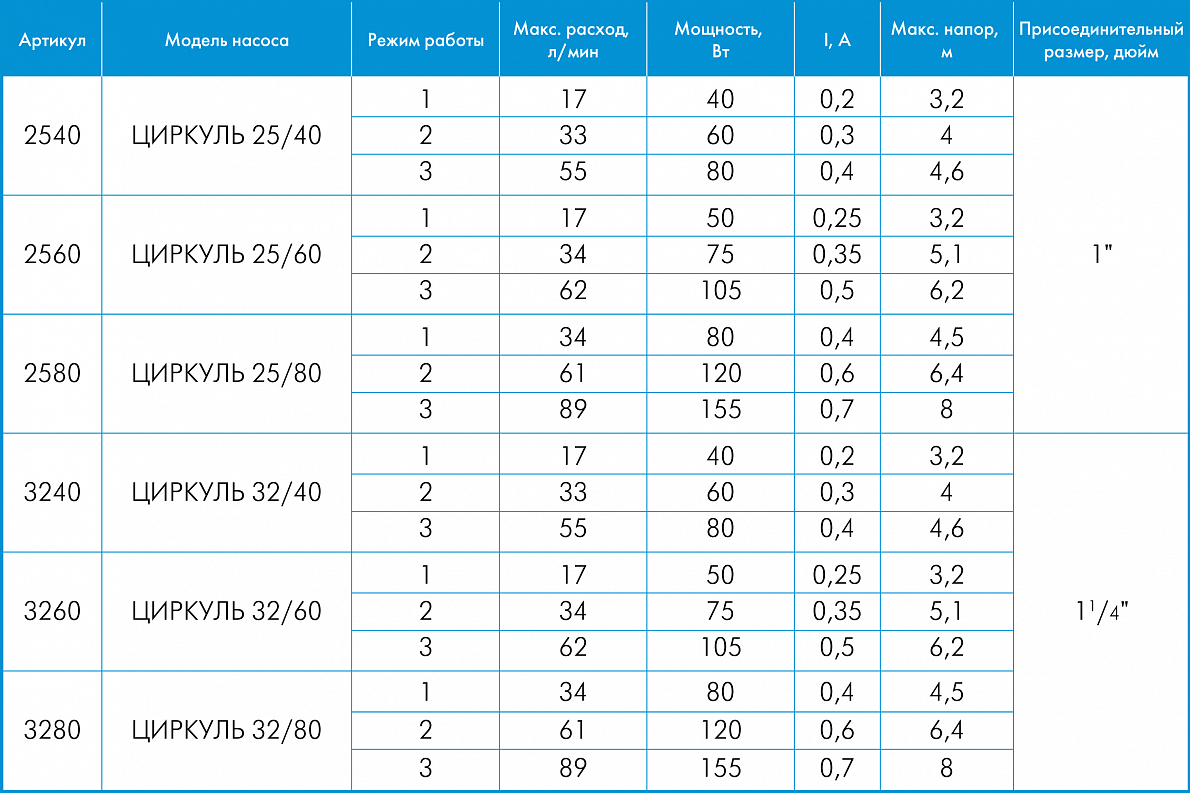

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Какими бывают циркуляционные насосы для дома?
Основная классификация насосов для системы отопления – мокрые и сухие. Это две больших категории агрегатов, которые отличаются между собой принципом работы. Чтобы разобраться, какой насос нужен для вашей отопительной системы, рассмотрим каждый из указанных типов.
Сухие циркуляционные насосы: как работают
В конструкции сухого насоса исключен контакт ротора с водой. Для этого производители используют уплотнители, за счет которых удается предотвратить воздействие жидкости на контакты системы. Для изготовления таких агрегатов чаще всего используют нержавеющую сталь, керамику, алюминий и другие высокопрочные материалы.
Принцип работы циркуляционных насосов определяется плотным прилеганием пружин друг к другу. Вода может попасть в зазор. Однако ее количество ограничено. Тончайшая водяная пленка способствует дополнительной герметизации. В современных моделях уплотнители рекомендуют обслуживать раз в три года.
Ключевые особенности циркуляционных насосов сухого типа:
- высокие показатели коэффициента полезного действия – достигают 80-90%, поэтому оборудование считается достаточно эффективным;
- издается шум при работе сухого насоса из-за взаимодействия элементов. Продумайте место для установки, чтобы включенный котел не был источником дискомфорта в помещении;
- риски износа уплотнителей, которые требуют обслуживания;
- нельзя использовать без поступления жидкости. Это чаще всего приводит к выходу из строя оборудования.
Сухие циркуляционные насосы бывают горизонтальными, вертикальными и блочными. Горизонтальные модели насосов устанавливают с учетом расположения двигателя и колеса на одном уровне.
В вертикальных модификациях двигатель должен находиться сверху рабочего механизма. Патрубки в таких насосах имеют одинаковые диаметры и располагаются в уровень. Блочные насосы отличаются компактными размерами. Их изготавливают с учетом расположения колеса и двигателя в одном корпусе. Сухой циркуляционный насос чаще устанавливают в промышленных условиях из-за издающегося при работе шума.
Характеристики насосов с мокрым ротором
Жидкость, которая используется для запуска в системе, контактирует с электродвигателем насоса. За счет этого элементы мокрого насоса служат дольше и не истираются. Вода играет роль смазки и охладителя.
Особенности использования циркуляционных насосов для частного дома следующие:
- практически бесшумная работа системы, поскольку детали насоса между собой не соприкасаются;
- достойные эксплуатационные характеристики;
- коэффициент полезного действия чаще не превышает 50;
- нет надобности в обслуживании насоса и замене расходников.
Производители современных насосов продумывают простую установку и облегчают доступ к ней. Чащ всего системы монтируют горизонтально, поэтому не возникает трудностей. Настроить рабочий режим насоса с мокрым ротором можно вручную или за счет автоматики, если это предусмотрено особенностями модели.
Где ставится насос: советы и правила
Специалисты советуют монтировать систему возле самого котла. Ориентируйтесь на расстояние от котла до первого ответвления. Для монтажа подходят подающие и обратные трубопроводы. Оптимальная температура для установки насоса – до 115 градусов. Конкретное значение указывают в инструкции и технических описаниях конкретной модели.
Гидравлика котла также не влияет на установку любого насоса
Обратить внимание нужно только на правильность монтажа. Это касается ориентации ротора и обвязки
В многоэтажных частных домах принцип установки циркуляционного насоса в системе может отличаться. Если в доме сложная система теплоснабжения, лучше всего рассчитать по одному насосу на каждый этаж.
Если вы поставите один даже самый мощный агрегат, этого может быть недостаточно. По монтажу двух и более циркуляционных насосов стоит придерживаться такого же принципа. Удачным будет расстояние между котлом до первого ответвления. Такой принцип обеспечит поддержание оптимального теплового режима и экономию при оплате за отопление дома. Также не забывайте, что при обеспечении тепла на втором этаже потребуется меньше сырья. Это объясняется более холодным первым этажом. При отоплении верхнего этажа сжигается меньше топлива. При этом температура в помещении будет комфортной.
Все тепловые насосы распределены на системы с принудительной и естественной циркуляцией. Для первого типа установка мощного циркуляционного насоса будет обязательной, для второго – по желанию. Однако в механизмах с естественной циркуляцией прослеживается низкая теплоотдача.
Принудительная циркуляция в системе отопления
В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.
Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.
Как выбрать циркуляционный насос для отопления
Чтобы правильно выбрать марку, вид и тип циркуляционной помпы, надо брать во внимание такие параметры как напор, продуктивность, монтажное исполнение и потребляемую мощность. Все эти величины путем вычислений устанавливает мастер, осуществляющий монтаж всех элементов отопительного контура. Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания
Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет
Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания. Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет.
В числе немаловажных моментов при выборе насоса остается его стоимость. Оригинальные насосы таких известных производителей как датский Grundfus или немецкий Wilo стоят достаточно дорого, однако их стоимость перекрывается надежностью и сроком безаварийной работы доходящей до 10 лет. Их дешевые китайские аналоги в среднем нормально работают 2-3 года и затем требуют замены, однако и стоят они в 2-3 раза меньше.
В последнее время предпочтение отдается энергосберегающим насосам, конструкцией которых предусматривается электрическая схема для работы на постоянном токе. Работу по подбору насоса можно произвести самостоятельно, однако, учитывая стоимость самого оборудования и установки, а также избегая лишних расходов при эксплуатации, эту работу лучше доверить специалисту. Кроме основных величин стоит учитывать:
- тип системы отопления;
- объем теплоносителя и отапливаемую площадь помещения;
- шумовые параметры, влияющие на место установки;
- техническое состояние системы и количество примесей в теплоносителе;
- тип котельного оборудования и вид топлива, а также температуру теплоносителя на его выходе и входе.
При выборе необходимо опираться на пиковые показатели, что обеспечит работу контура с достаточным запасом прочности и эффективности.
Когда ставить более двух циркуляционных насосов?
При организации отопительной системы может понадобиться несколько циркуляционных насосов. Если в частном доме установлен только котел, можно обойтись одной насосной системой. В более сложных проекциях отопительной системы возможна установка сразу нескольких циркуляционных насосов. Два и более агрегата допускаются при следующих условиях:
- в доме установлено от двух котельных для обогрева большой квадратуры;
- система отопления включает несколько направлений, распределенных по ветвям. Например, система на теплый пол, батареи, котлы, бойлеры;
- использование гидравлического разделителя;
- для бесперебойного движения воды в системе теплых полов.
Если в частном доме есть несколько источников тепла с разными видами топлива, для каждого потребуется собственный насос на отопление.
Рекомендации по установке насосов
При установке насосов в магистраль отопления необходимо соблюдать следующие правила:
- Агрегат устанавливается таким образом, чтобы его вал занимал горизонтальное положение, направление перемещения теплоносителя должно соответствовать стрелке на корпусе прибора.
- Крепление подобранного устройства производится разводным сантехническим ключом при помощи резьбового крепежа (накидные гайки от фитингов американка) с прокладками.
- Подсоединение к системе электроснабжения производится согласно электрической схеме включения, при этом используют три провода сечением не менее 0,75 мм. кв. и внешним диаметром, рассчитанным на уплотнительную муфту в коробке.
Перед первым включением проверяют трубопровод на отсутствие посторонних предметов, герметичность резьбовых соединений, правильность подключения проводов и параметры питающей электросети, убеждаются в том, что краны запорной арматуры открыты.
При включении удаляют воздух из насоса выкручиванием резьбовой пробки, проверяют амперметром силу тока в обмотке электродвигателя (она должна соответствовать данным, приведенным на корпусной маркировке), убеждаются в отсутствии повышенной вибрации и шума при работе агрегата.
Сферы использования циркуляционных насосов
Главная задача циркуляционного насоса состоит в том, чтобы улучшить циркуляцию теплоносителя по элементам отопительной системы. Проблема поступления в радиаторы отопления уже остывшей воды хорошо знакома жильцам верхних этажей многоквартирных домов. Связаны подобные ситуации с тем, что теплоноситель в таких системах перемещается очень медленно и успевает остыть, пока достигнет участков отопительного контура, находящихся на значительном отдалении.
При эксплуатации в загородных домах автономных систем отопления, циркуляция воды в которых осуществляется естественным путем, тоже можно столкнуться с проблемой, когда радиаторы, установленные в самых дальних точках контура, еле нагреваются. Это также является следствием недостаточного давления теплоносителя и его медленного движения по трубопроводу. Избежать подобных ситуаций как в многоквартирных, так и в частных домах позволяет установка циркуляционного насосного оборудования. Принудительно создавая в трубопроводе требуемое давление, такие насосы обеспечивают высокую скорость движения нагретой воды даже к самым отдаленным элементам системы отопления.
Насос повышает эффективность действующего отопления и позволяет совершенствовать систему, добавляя дополнительные радиаторы или элементы автоматики
Свою эффективность системы отопления с естественной циркуляцией жидкости, переносящей тепловую энергию, проявляют в тех случаях, когда их используют для обогрева домов небольшой площади. Однако, если оснастить такие системы циркуляционным насосом, можно не только повысить эффективность их использования, но и сэкономить на отоплении, снизив количество потребляемого котлом энергоносителя.
По своему конструктивному исполнению циркуляционный насос представляет собой мотор, вал которого передает вращение ротору. На роторе устанавливается колесо с лопатками – крыльчатка. Вращаясь внутри рабочей камеры насоса, крыльчатка выталкивает поступающую в нее нагретую жидкость в нагнетательную магистраль, формируя поток теплоносителя с требуемым давлением. Современные модели циркуляционных насосов могут работать в нескольких режимах, создавая в системах отопления различное давление перемещающегося по ним теплоносителя. Такая опция позволяет быстро прогреть дом при наступлении холодов, запустив насос на максимальную мощность, а затем, когда во всем здании сформируется комфортная температура воздуха, переключить устройство на экономичный режим работы.
Устройство циркуляционного насоса для отопления
Все циркуляционные насосы, используемые для оснащения систем отопления, делятся на две большие категории: устройства с «мокрым» и «сухим» ротором. В насосах первого типа все элементы ротора постоянно находятся в среде теплоносителя, а в устройствах с «сухим» ротором только часть таких элементов контактирует с перекачиваемой средой. Большей мощностью и более высоким КПД отличаются насосы с «сухим» ротором, но они сильно шумят в процессе работы, чего не скажешь об устройствах с «мокрым» ротором, которые издают минимальное количество шума.
Рекомендации по выбору
Циркуляционные насосы для отопления частных домов производятся довольно большим количеством различных компаний. Обширный выбор определяет возникновение трудностей с подбором наиболее подходящей модели
При рассмотрении того, как подобрать циркуляционный насос для отопления, следует уделить внимание следующим моментам:
Первым делом уделяется внимание производительности установки. Она подбирается в зависимости от мощности котла отопления
Примером можно привести случай, когда мощность котла составляет 35 кВт, к которому следует подбирать модель с пропускной способностью 35 л/мин.
Зачастую циркуляционный насос устанавливается для того, чтобы обеспечить определенный напор в системе. Измерения указывают на то, что на 10 метров трубопровода требуется напор около 0,6 метров. Расчет проводится следующим образом: при протяженности трубопровода 80 метров следует 8 умножить на 0,6. Полученный показатель будет минимальным для системы.
Выбирая устройство для отопления частного дома рекомендуется отдавать предпочтение моделям, которые могут регулировать скорость потока. За счет подобной функции есть возможность проводить регулировку скорости потока в зависимости от того, какая пара года. Большая скорость позволяет существенно повысить теплоотдачу теплообменников.
Мощность устройства выбирается в зависимости от того, какой диаметр труб. Для вариантов исполнения с меньшим диаметром устанавливаются циркуляционные насосы с большей электрической мощностью.
Наличие защиты позволяет существенно продлить срок службы конструкции. К примеру, назовем защиту от сухого хода. Практически все модели не могут работать при отсутствии рабочей жидкости, так как она становится охлаждением.
Уделяется внимание также тому, какой материал применяется при изготовлении корпуса. Оптимальным вариантом считается применение чугуна, дешевые модели изготавливаются при использовании дешевого пластика. Стоит учитывать, что чугун обладает высокой устойчивостью к воздействию влаги, а также хорошей прочностью, но вот удар может привести к появлению дефекта. Пластик не выдерживает механическое воздействие, но характеризуется небольшим весом и устойчивостью к воздействию окружающей среды.
Размеры корпуса и его форма. С повышением показателя производительности увеличиваются и размеры. Многие модели представлены сочетанием подводящего и отводящего патрубка, а также основной активной части, выполненной в виде цилиндра. Блок управления может быть расположен с боку в виде небольшого пульта с кнопками. На торцевой стороне, как правило, размещается информация производителя.
Не стоит забывать о том, что производители дают гарантию. Некоторые модели имеют гарантию около года, другие больше.
Выбрать циркуляционный насос для системы отопления можно самостоятельно
Кроме этого, уделяется внимание и типу соединения. К примеру, некоторые модели имеют фланцевое соединение, на поверхности других наносится резьба
Классификация
Приборы от разных производителей практически не отличаются друг от друга. Основное отличие, а, соответственно, и классификация проводится по типу ротора, который бывает мокрым и сухим.
Насосы с мокрым ротором отличаются конструктивной особенностью. Эта часть насоса находится прямо в теплоносителе. А от статора его закрывает гильза, изготовленная из нержавеющей стали. Преимуществ у этого агрегата довольно много:
- Компактность конструкции.
- Бесшумность работы.
- Теплоноситель в этом случае играет сразу две роли — смазывающего и охлаждающего материала.
Правда, подобный тип приборов имеет меньший коэффициент полезного действия, чем насос с сухим ротором. Последний в своей конструкции содержит специальные кольца, изготовленные из керамики, нержавеющей стали или угольного агломерата. Между кольцами всегда находится вода — именно она играет роли смазки и защитного слоя, который предотвращает проникновение теплоносителя в зону статора. Сжимает кольца между собой пружина, которая постоянно создает давление. Именно оно помогает кольцам уплотняться по мере их износа. То есть происходит так называемая самоподгонка.
Внимание! Выбирая циркуляционный насос с сухим ротором, необходимо позаботиться о его установке в отдельном помещении. Дело в том, что при его работе возникает достаточно сильный шум
