Цепные стропы

Цепные стропы:

Цепные стропы также широко применяемая категория, связанная в основном с погрузочными и строительными работами. Тела стропов – стальные цепи со сварными звеньями. Благодаря высокой прочности и повышенной гибкости ими могут перемещаться грузы, имеющие острые края и большую массу (от 1 до 67 т). Они выдерживают кислотную и щелочную среду, достаточно низкую и очень высокую температуру (от -45 0С до 400 0С), вплоть до открытого огня и других экстремальных факторов. Подвижность строповки позволяет применять ее в любых операциях, где работа с другими категориями строп невозможна.

Цепные стропы отличаются существенной массой, но возможно ее уменьшить, если использовать высокотехнологичные сплавы. Они безопасны, удобны в использовании, универсальны. У них специальное защитное покрытие и исключительная долговечность за счет возможности замены отдельных звеньев в случаях их растяжения или разрыва. Важен лишь своевременный контроль состояния стропы как визуально, так и с помощью замеров. Хорошие хозяева периодически проверяют шаг между звеньями и их диаметр.

Подобно канатным аналогам, цепные стропы бывают одноветвевыми и многоветвевыми, а также замкнутыми и кольцевыми. Их цена выше остальных категорий строп, но срок эксплуатации практически не ограничен, есть возможность корректировки длины ветвей (от 0.5 до 20 м). Также они легко очищаются и удобно складируются. Изделия имеют такую маркировку:

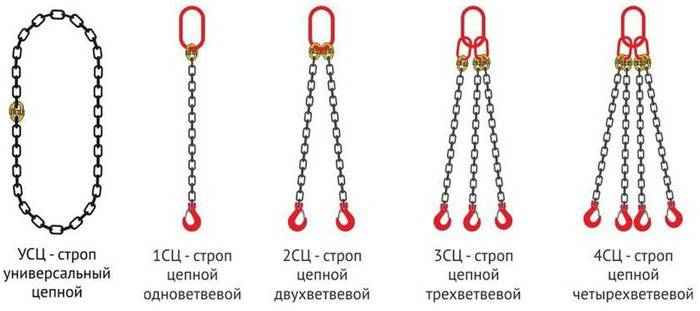

– 1СЦ – одноветвевые стропы (параметры указываются в паспортах);

– 2СЦ – усиленные двухветвевые изделия для перемещения очень тяжелых грузов;

– 3СЦ (4СЦ) – многоветвевые стропы, применяемые при перемещении нестандартных по форме грузов с максимальной безопасностью;

– УСЦ – универсальная кольцевая модель для экстремальных условий (перемещает трубы и грузы с острыми краями);

– ВЦ и ВЗ – ветви цепные и замкнутые.

Виды строп и периодичность осмотра грузозахватных приспособлений

Нормы браковки стальных канатов и требования

Когда подлежат осмотру канаты и стропы закреплено нормами российского законодательства. В соответствии с имеющимися правилами канаты и стропы подлежат осмотру с периодичностью раз в 10 дней квалифицированным инженерно-техническим рабочим.

Стропы бывают нескольких видов

Изменилась периодичность испытания стропов по новым правилам наемным рабочим, который за них ответственный – их осматривает стропальщик каждый раз перед началом работы и по завершении смены.

Цепные

Срок технического осмотра строп стандартный. В процессе освидетельствования возникает необходимость удостовериться в наличии соответствующей маркировки и ее соответствия имеющимся паспортным данным.

Дополнительно осуществляется контроль по длине механизма и выявления сопутствующих дефектов.

На так называемом инструментальном этапе требуется сделать соответствующие замеры, используя при этом специализированный мерительный инструмент. Настоятельно рекомендуется ссылаться на следующие критерии:

• диаметр и длина звеньев;
• уменьшение диаметра;

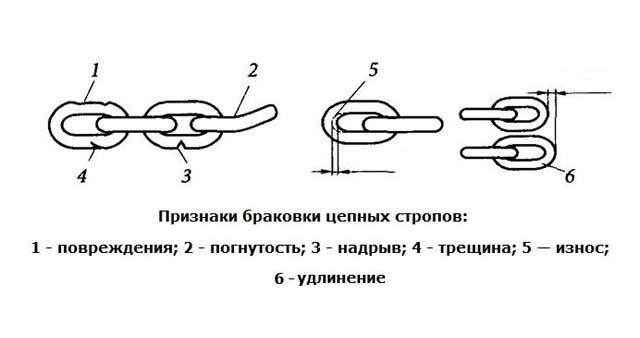

• признаки износа и деформации;
• длина стропов, ветвей и их разность.

Справка! Показатели должны отвечать установленным нормам, в противном случае механизм считается непригодным для дальнейшего использования.

Канатные

Во время ежеквартального и ежедневного осмотра канатных стропов требуется изучить их соответствие заявленным паспортным данным, в том числе текущее состояние канатов, петлей, ветвей и прочих соединительных элементов.

Справка! С целью обеспечения максимальной безопасности строп заделка свободного конца осуществляется после предварительного формирования петли. Ее правильный радиус не должен быть меньше 2,5d, а непосредственно хвостовая часть – от 2d (d – заявленный диаметр каната).

В процессе осмотра наружной длины на предмет выявления дефектов и прочих повреждений, настоятельно рекомендуется использовать лупу с возможностью 10-кратного увеличения.

После этого наступает инструментальный этап, с помощью которого инициируется выполнение замеров всех без исключения выявленных дефектов:

• уменьшение диаметра каната;
• величина коррозийного или другого износа;
• степень волнистости;
• длина канатных ветвей и их разница и др.

Регулярный осмотр строп повышает уровень безопасности

Для возможности достоверно измерить выявленные в ходе проверки дефекты и повреждения, в частности механические, профессиональны используют специальное устройство – штангенциркуль, а также:

• микрометр;
• стандартную линейку и рулетку.

Внутренний осмотр проводится исключительно выборочно – для возможности оценить текущее состояние пряди и сердечника в частности. Во время проверки используется несколько зажимов, одним из которых требуется зафиксировать канат, а другим – повернуть в противоположном направлении непосредственно со свивкой. Благодаря этому наружные пряди отойдут от сердечника.

После этого осуществляется непосредственный осмотр имеющихся прядей и сердечника

Настоятельно рекомендуется обращать внимание на уровень образовавшейся коррозии, а также на показатели износа прядей и сердечника, разрыва, в том числе и снижения значения площади. На следующем этапе настоятельно рекомендуется произвести смазку проинспектированных участков, причем не только изнутри, но и снаружи

Текстильные

Проводить соответствующий визуальный осмотр текстильных стропов требуется по тому же принципу и в том же порядке, который предусмотрен для иных видов оборудования и приспособлений, использующихся с целью крепления груза.

В частности осуществляется проверка наличия соответствующей маркировки (бирки с полным указанием на ней информации согласно разработанным правилам российского законодательства) и соответствие стропа параметрам в паспорте, изучается состояние сшивки на конце стропа, делается осмотр по длине для выявления повреждений и дефектов.

Справка! В обязательном порядке выполняются замеры дефектов с помощью универсального мерительного инструмента. Измеряется дополнительно длина стропа, ветвей и разности их длин.

Строп цепной 4СЦ

Особенность методики браковки

Канат может быть выбракован даже при совершенно нормальном внешнем виде при следующих условиях:

произошло уменьшение диаметра на 7% (поверхностный износ или коррозия);
выявлено, что диаметр каната уменьшился на 10% и больше (износ внутренней части, разрывов или обмятий);
канат считается бракованным, если первоначальный диаметр наружных проволок стал меньше на 40% или больше

При этом неважно, произошло это из-за коррозии или износа. Для проведения замеров рекомендуется пользоваться микрометром или его аналогами, позволяющими проводить точные измерения.. Канат не может эксплуатироваться, если в нем находят следующие дефекты:

Канат не может эксплуатироваться, если в нем находят следующие дефекты:

• порваны одна или несколько прядей;
• в наличии деформация, имеющая форму корзины;
• сердечник выдавлен на внешнюю поверхность;
• выявлено место с уменьшенным или увеличенным диаметром;
• обнаружены заломы, раздавленные участки, перекручивание, перегибы.

Если для работы канала используются блоки, ручей которых футерован синтетическими материалами, или полностью из них изготовленных, то характерным считается разрушение каната изнутри при целостном состоянии наружного слоя. В этом случае производится дефектоскопия всей длины троса. Если обнаруживаются потери превышающий показатель 17,5 %, то канат изымается из эксплуатации.

Проверка повреждений

Текстильные стропы применение, характеристики

Стропы стальные канатные. Особенности маркировки

Когда производится браковка стропов из стальных канатов ?

Браковка стропов подлежит определенным нормам и правилам, согласно которым должна проходить процедура осмотра. Браковка стропов из стальных канатов производится в следующих случаях:

• обнаружены повреждения бирки, что мешает ее использованию;
• отсутствие паспорта на используемый канатный строп;
• диаметр каната был значительно уменьшен из-за влияния внешних факторов – граничный показатель составляет 7% и больше;
• превышено допустимое количество видимых обрывов вдоль всей длины используемого оборудования (детальнее ознакомиться с допустимыми параметрами можно в таблице браковки канатных стропов);
• сердечник каната был выдавлен наружу или были обнаружены его значительные повреждения;
• повреждение стропа было вызвано электрическим или тепловым воздействием;
• обнаружена деформация коуша стропа – в таких случаях необходим срочный ремонт, т.к. данный признак браковки стропов является наиболее опасным;
• отсутствие предохранительных замков или полная браковка крюков канатных стропов.

Стоит сразу уточнить, что в случае отбраковки канатных стропов категорически запрещается проводить ремонт самостоятельно – этим занимаются специалисты, имеющие на это позволение и лицензию.

1.Основные причины несчастных случаев

Сроки эксплуатации стропов.

Испытываются статической нагрузкой, которая превышает грузоподъемность стропа в 1,3 раза в течении 3 минут. Текстильный строп изготавливается в соответствии с РД 24-С3К-01-01. Правильная работа текстильного стропа гарантируется при работе в одну смену в течении 1,5 месяцев со дня начала его эксплуатации. Срок годности текстильного стропа составляет 6 месяцев со дня его изготовления при условии правильного хранения и эксплуатации.

Канатные стропы испытываются статической нагрузкой, которая превышает грузоподъемность стропа в 1,3 раза в течении 3 минут. Канатные стропы изготавливаются в соответствии с ГОСТ 25573-82 и РД-10-33-93. Правильная работа канатного стропа гарантируется при работе в одну смену в течении 3 месяцев для стропов УСК1(СКП) и УСК2(СКК) и 6 месяцев для ветвевых стропов и стропов типа ВК (время считается со дня ввода канатного стропа в эксплуатацию).

Цепные стропы

испытываются статической нагрузкой, которая превышает грузоподъемность стропа вдвое в течении 3 минут. Цепные стропы производятся в соответствии с требованиями ПБ-10-382-00 и ТУ 3150-001-52466920-2005. Правильная работа цепного стропа гарантирована при работе в одну смену в течении18 месяцев со дня ввода стропа в эксплуатацию.

Также запрещено применять стропы для подъема и страховки людей.

Использование такелажных приспособлений должно производиться в строгом соответствии с требованиями нормативных документов. Одним из таковых является «Инструкция по проектированию, изготовлению и безопасной эксплуатации стропов грузовых» РД 11-07-2007. Данное руководство обязательно к исполнению как изготовителем, так и пользователем. С целью соблюдения правил безопасного обеспечения погрузо-разгрузочных работ, а также во избежание порчи грузов, материальных потерь, нормами регламентированы систематические осмотры строп с выбраковкой.

К каждому типу такелажных изделий предъявляются свои требования. Однако существуют общие положения. Каждое изделие или упаковку производитель снабжает маркировочным ярлыком и паспортом со штампом ОТК, в котором необходимо указать:

• товарную марку изготовителя, точный адрес, телефоны;
• технические характеристики стропа, условное обозначение с текстовой расшифровкой;
• номер партии, дату изготовления;
• дату проведения испытаний.

Кроме этого, должны быть обозначены номера сертификатов на материалы, из которых изготовлены стропа и другие важные сведения.

2.1. Общие требования

2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,

а также конструкторской документации, утвержденной в установленном порядке.

Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.

Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.

К заявлению предприятия — изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:

технические условия на изготовление, утвержденные в установленном порядке;

рабочие чертежи стропов;

описание технологического процесса изготовления стропов (технологические карты);

сертификаты на канаты и цепи;

справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).

Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в приложении 4).

2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.

2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° (рис. 1).

Рис. 1.

Строповка груза двух- (а ), трех- (б ) и четырехветвевыми (в ) стропами

2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.

2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.

2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение — не менее 1,5.

2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне — не менее 1,3 по отношению к пределу прочности материала.

2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С — на 50 %.

2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, — не выше 150 °С.

Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.

2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.

Нормы браковки канатных стропов

Периодическая проверка канатных строп обязательна, поскольку из-за явления ползучести металла происходит малозаметная пластическая деформация проволоки каната, что может вызвать его разрыв даже под нагрузкой, которая не превысила предельную.

Основаниями для браковки считаются:

1. Трещины и надрывы поверхности проволок стального каната.
2. Износ зева соединительного кольца в месте его соединения с крюком, которое превышает 10% от первоначального его диаметра.
3. Угловая или линейная деформация соединительных элементов стропа, превышающая 10% (поворот, изгиб крюка или соединительного звена).
4. Отсутствие соединительного замка, маркировочной бирки или паспорта на приспособление.

Процесс выбраковки происходит в следующей последовательности. Вначале визуально осматривают канат с целью выявления возможных обрывов проволоки. При L = (1…3)d допускается не более 4 обрывов, при L = (3…6)d – до 6, при L = (7…30)d – до 16.

Далее производится осмотр самого стропа. Браковочными признаками являются: наличие выступающих частей проволоки, её перегиб и перекручивание, наличие узлов, следов коррозии, видимое уменьшение диаметра проволоки на величину более 10% от его первоначального значения, температурная деформация каната. Недопустимо сращивание отдельных частей строп.

Замер диаметра каната выполняют в самом широком его сечении, по выступающим элементам прядей.

Для повышения эксплуатационной долговечности канатных строп их необходимо применять лишь для транспортировки химически неактивных грузов и при температурах от -45 до +40 0 С. Не рекомендуется применение данной конструкции строп при резких динамических воздействиях на груз.

Цена канатных строп определяется их конструкцией и эксплуатационными размерами. Для строп 1СК ценовой диапазон составляет 1500…9000 руб., для 2СК – 1800…18000 руб., для 4СК – 2000…2300 руб., для УСК – 150…11000 руб.

Одним из наиболее важных этапов в процессе изготовления стропов всех видов является маркировка. Маркировка (от нем. markieren, от фр. marquer — отмечать, ставить знак) — нанесение условных знаков, букв, цифр, графических знаков или надписей на объект, с целью его дальнейшей идентификации, указания его свойств и характеристик.

Именно маркировка изделия дает возможность его идентификации без лишних усилий. Хотя на некоторых видах стропов есть дополнительные признаки, по которым можно определить характеристики того или иного изделия, нет ничего проще чем посмотреть на бирку. Особо необходимо отметить, что отсутствие маркировки (бирки), равно как и невозможность прочесть указанную на ней информацию, является основанием для браковки стропов.

Как продлить срок службы?

Условно мероприятия по продлению срока службы чалок разделим на два пункта:

Правильное хранение

Правильная эксплуатация

Правильное хранение

Сначала разберем основные тезисы, связанные с хранением строп.

Организуйте место хранения ГЗП, огражденное от воздействий разрушающих факторов. Раскаленный металл, краска, нефтепродукты, химические вещества, движение каких-либо механизмов в зоне хранения – все это может повредить чалку.

Храните стропы в подвешенном состоянии или на специально отведенных стеллажах. Особенно это актуально для канатных строп. Скручивание и хранение на полу или земле станет причиной преждевременного выхода из строя.

Не храните канатные и текстильные стропы рядом с источниками высокой температуры (возле отопительного котла или доменной печи). Синтетическая ткань может попросту оплавиться. А смазка, которой пропитан сердечник каната, при разогреве активно выступает наружу и быстро вытирается во время работы с чалкой. Со временем это станет причиной появления ржавчины и трения проволок свивки «на сухую», что приведет к их быстрому износу и обрыву.

Правильная эксплуатация

В большей мере на срок службы чалок влияет правильная эксплуатация. Для продления срока службы строп придерживайтесь следующих правил.

Используйте чалки по назначению. Раскаленные заготовки и емкости с расплавленным металлом перемещайте цепными стропами. Грузы без выступающих острых поверхностей транспортируйте канатными или текстильными стропами. Для северных регионов используйте специальные стропы с климатическим исполнением ХЛ.

Не превышайте допустимую грузоподъемность. Повышенная нагрузка приведет к растяжению чалок и деформации звеньев цепи, изменению структуры свивки каната или ткани.

Если есть на грузе монтажные петли – используйте их. Непредусмотренные инструкцией способы строповки – частая причина повреждения чалок или срыва груза.

Избегайте прямого контакта тросовой чалки с угловатыми грузами. Используйте подложки с плавными переходами на поверхности контакта со стропами. Подложки предохранят от изгибов чалки под острыми углами. Полученный при строповке угловатых грузов изгиб на канатном стропе выровнять не получится.

Не используйте чалки для высвобождения защемленных или примерзших грузов. Динамические нагрузки в этом случае могут повредить ГЗП.

Не подтаскивайте стропами без отрыва от поверхности нахождения даже легкие грузы.

Своевременно устраняйте некритичные повреждения строп. Восстанавливайте поврежденные крюковые замки. Убирайте дефекты с внешних поверхностей коушей. Если концы чалки закреплены зажимами (DIN 1142 или DIN 741) – обязательно следите, чтобы все пластины и крепежные болты с гайками были на месте.

Также следите за наличие идентификационных бирок на всех эксплуатируемых чалках. Не забывайте осматривать стропы раз в 10 дней с записью в журнал осмотра ГЗП. Помните: в случае инцидента, связанного со срывом груза, проверяющий в первую очередь изымет журнал осмотра.

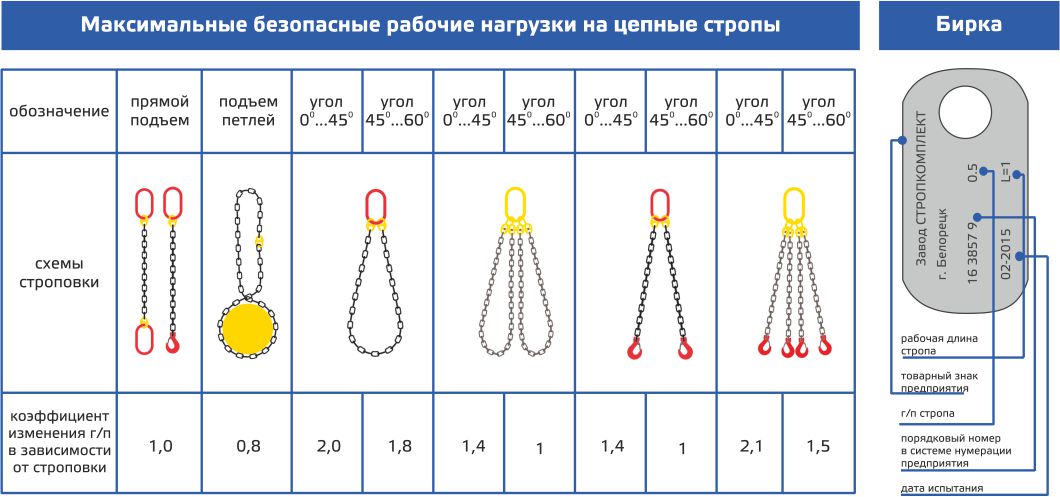

Маркировка и грузоподъёмность цепных стропов

Цепные стропы имеют типовую конструкцию: цепь, состоящая из нескольких звеньев, два переходных звена и опционно – концевое овальное звено, которое может соединяться с переходными звеньями разъёмным, либо неразъёмным способами. Ключевой классификационный признак – количество цепей. По этому параметру различают:

1. Стропы одноветвевые (маркируются 1СЦ).
2. Стропы двухветвевые (2СЦ).
3. Стропы трёхветвевые (3СЦ).
4. Стропы четырёхветвевые (4СЦ).
5. Стропы в виде единичной цепной ветви, которая может быть разомкнутой (ВЦ), и замкнутой, в виде кольца (УСЦ-К).

Цепные стропы более сложного исполнения получают комбинированием вышеперечисленных видов.

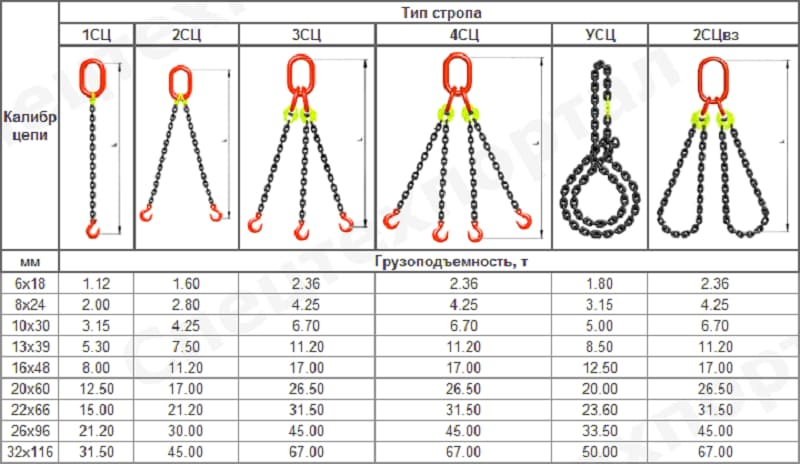

Классификацию цепных строп производят также по их грузоподъёмности, которая определяется классами прочности отдельных частей приспособления. Чем выше класс прочности, тем меньше удельная материалоёмкость цепных строп, и выше их долговечность.

На практике используются стропы следующих классов прочности:

• 3-го класса – предельная грузоподъёмность при температурах до 200ºС – не более 100 кг;
• 5-го класса – предельная грузоподъёмность при температурах до 200ºС – не более 300 кг;
• 8 класса – предельная грузоподъёмность при температурах до 200ºС – не более 800 кг;
• 10 класса — предельная грузоподъёмность при температурах до 200ºС – не более 1200 кг;
• 12 класса — предельная грузоподъёмность при температурах до 200ºС – не более 3150 кг;

Нагрузки указаны из расчёта на одну цепь. При повышении температуры эксплуатации более, чем 200ºС допустимые нагрузки снижаются на 10…15%.

Внутри каждого из классов, цепные стропы различают также по диаметру цепного звена. Приведенные выше нормативы соответствуют изделиям, диаметр цепи для которых имеет минимальное значение, предусмотренное стандартом. Например, цепная стропа класса прочности 10 с диаметром звена не 4, а 22 мм, обладает установленной грузоподъёмностью 22 т.

ГОСТ на немеханизированные исполнения цепных строп отсутствует, поэтому их изготовление производится согласно нормативным требованиям РД 11-07-2007. В стандартное обозначение данных приспособлений вводят такие их характеристики как класс прочности, условное наименование/тип, установленную для диапазона температур -40º…+200ºС грузоподъёмность и длину в мм. Например, обозначение 10-4СЦ-17,0-6500 соответствует грузовому канатному стропу 10 класса прочности, четырёхветвевому, с допустимой нагрузкой на каждую ветвь 17 т, длиной 6500 мм. В обозначение могут входить и дополнительные элементы, например, климатический класс.

Цепные стропы могут комплектоваться не только захватными крюками, но также концевыми ограничителями, что отмечается в паспорте на изделия.

Класс прочности данных изделий определяется маркой стали, из которой производятся цепные звенья. Для цепных строп 3 и 5 классов звенья изготавливаются из стали Ст.3 ГОСТ 380, что удобно для последующей сварки. В остальных случаях звенья производят из цементуемых конструкционных сталей типа Сталь 20 ГОСТ 1050. Для особо тяжёлых условий эксплуатации звенья и соединительные элементы выполняют из низколегированных строительных сталей типа 18Г2С или 20ГС по ГОСТ 19281.

Характеристики цепных строп

Стропная цепь характеризуется довольно большим количеством свойств. При выборе материалов и производстве учитывается ГОСТ 25573 и ГОСТ 22956

При рассмотрении основных свойств следует уделить внимание следующим моментам:

1. Изделие представлено отдельными звеньями, которые соединены между собой. Их диаметр варьирует в пределе от 7 до 32 мм.
2. Соединение между собой проводится при применении технологии сварки.
3. Существуют самые различные комплектующие для строп, к примеру, крюки или талрепы, такелажные скобы. Выбор наиболее подходящего варианта исполнения оснастки проводится в зависимости от того, каким образом будет использоваться изделие.
4. Важным моментом можно назвать коэффициент запаса прочности. Он зависит от типа применяемого материала и других моментов.

Как правило, каждый подобный продукт снабжается биркой, на которой указывается грузоподъемность, порядковый номер, знак производителя, дата испытаний и многие другие моменты. В случае отсутствия подобной информации использовать цепь нельзя. Кроме этого, важным параметром можно назвать вес, так как он также оказывает влияние на нагрузку, которую испытывает несущая конструкция. Ветви стропы могут иметь самые различные размеры, от чего зависят эксплуатационные качества изделия.

В каком случае бракуются канатные стропы

Возбраняется работать со стропами без маркировочных бирок и паспортов, в случае присутствия деформаций. Браковка стальных канатных строп обязательна, когда при освидетельствовании обнаруживается:

• уменьшение диаметра каната более, чем на 7%, а внешних проволок – на 40%;
• обрыв отдельной пряди или проволоки;
• выдавливание сердцевины изнутри;
• неисправный коуш или его износ на 15%.

Не допускается применение канатных строп при появлении трещин, расслоений, вмятин, повреждений на самом тросе, крепежах и резьбах.

Выбраковка строп выполняется во время осмотров. Ежедневно проверять работоспособность такелажных устройств должны стропальщики и специально назначенные сотрудники. Инженерно-технический персонал производит проверку грузовых стропов один раз в 10 дней, а нечасто используемых – перед началом работы, каждый раз.

Канатные стропы

коуш

Стропы представляют собой стальной канат, для крепления на обеих сторонах имеются петли. На концах петель располагают коуши — это оправки различной формы. Они нужны для того, чтобы уменьшить износ каната, лучше распределить нагрузку, действующую на стропы. Их производят из низкоуглеродной стали и подвергают цементации.

Для производства самих строп используется проволока из высокоуглеродной стали. Все изготавливаемые изделия должны отвечать требованиям, предписанным в ГОСТ 25573 и РД 10-33-93. В зависимости от грузоподъемности стропы изготавливают из проволоки диаметром от 0,8 до 2,0 мм. Внутри каждой стропы проходит сердечник, он необходим для придания эластичности и выполняется из пеньки. Чтобы справиться с транспортировкой груза, температура которого свыше 400 ºС, сердечник изготавливают из стали. Значительно реже используют для этого асбест.

Преимущества канатных строп:

• работа при температурном режиме от -45 до +40 ºС;
• устойчивость к резким нагрузкам;
• возможность ремонта;
• постепенный износ;
• гибкость.

К недостаткам относят большой вес изделий, невозможность использования при работе с хрупким грузом, ограниченность работы в агрессивной химической среде.

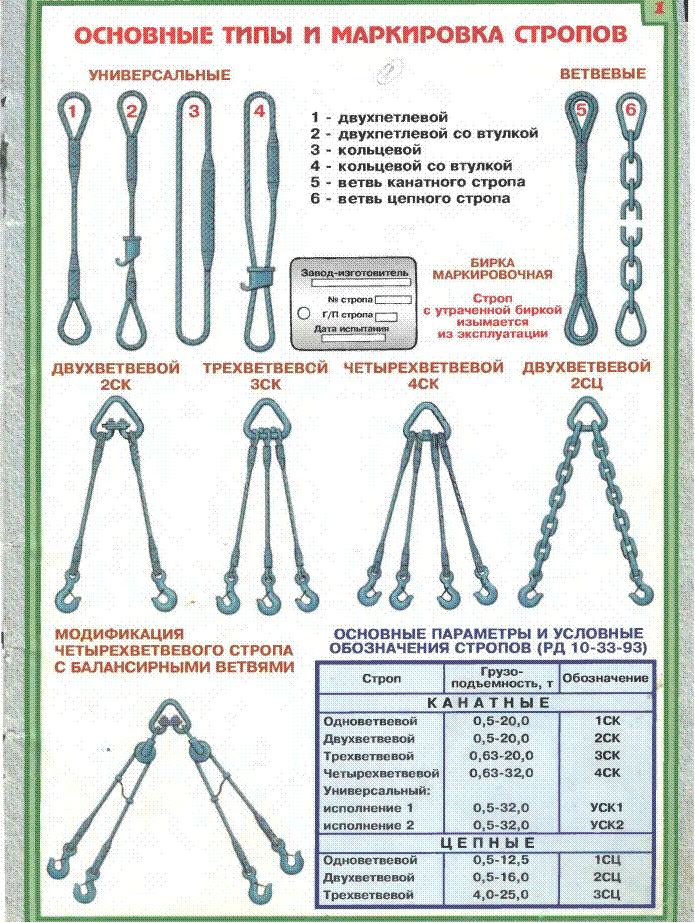

Виды канатных строп и их маркировка

Правила эксплуатации строп

подьем груза стропами

При выборе стропов необходимо ориентироваться на вес, с которым предстоит работать, а также особенности груза (симметричность формы, габариты, хрупкость). Важным параметром является температура, в которой будут проводиться работы и агрессивность среды.

Так как стропы должны гарантировать безопасность в работе с тяжелыми грузами, важно следить за их целостностью. Для этого необходимо регулярно проводить осмотр изделий для выявления дефектов

Если стропы используются ежедневно, то ревизию необходимо проводить не менее трех раз в месяц

Такая процедура предписана нормативными документами по эксплуатации

Если стропы используются ежедневно, то ревизию необходимо проводить не менее трех раз в месяц. Такая процедура предписана нормативными документами по эксплуатации.

Стропы от производителя

Изделия, выполненные по высоким стандартам, обеспечат надежное и безопасное проведение любых видов грузоподъемных и такелажных работ. «Пермский завод грузоподъемного оборудования» производит текстильные, цепные и канатные стропы грузоподъемностью до 3000 тонн.

Звоните по телефону +7 (342) 259-54-95 или оставьте заявку на консультацию.

Признаки отбраковки цепных строп

Производство цепных стропов осуществляется в соответствии с ГОСТ 30441-97, ТУ 3150-001-52466920-2005, РД 11-07-2007, ПБ-10-382-00. Продукция данного типа имеет самый большой срок эксплуатации, который составляет 1,5 года. При регулярном осмотре изделия проверяется:

• Присутствие бирок и маркировки, соответствующих паспорту изделия;
• Исправность соединительных концевых элементов;
• Длина и диаметр звеньев, отклонения показателей в сравнении с исходными параметрами.

Браковка звена цепного стропа:

• При наличии надрывов, трещин, расслоений металла в элементах цепи, наличие погнутости 2-ух звеньев;
• Сокращение диаметра звена в результате износа и прочих механических повреждений более чем на 10%.
• Списание цепных стропов производится в следующих случаях:
• Отсутствие/повреждение бирки или паспорта изделия;
• Отсутствие/повреждение маркировки на элементах изделия;
• Удлинение звеньев более чем на 3%;
• Разница в длине ветвей строп при свободном провисе – более 15 мм;
• Сокращение диаметра сечения звеньев под действием износа – более чем на 10%;
• Отсутствие предохранительных элементов на захватах стропов.

Браковка многоветвевых стропов производится в случае обнаружения разности в длине ветвей.

Предельно допустимое остаточное удлинение для ветвей стропов разных видов:

• Цепные – 1%;
• Канатные – 3%;
• Текстильные – 6%.

Рис.1. Признаки браковки цепных стропов. Браковка цепного стропа в процентах

1 — повреждение продукции; 2 — погнутость звена; 3 — надрыв изделия; 4 — трещина; 5 — износ продукции; 6 — удлинение звена цепи

Нормы браковки цепных стропов

Требования межотраслевых норм безопасного проведения погрузочно-разгрузочных работ РМ-07-2008 предусматривают периодическую проверку работоспособности грузовых строп, в том числе, и цепных. Такая браковка производится уполномоченными на то лицами не реже, чем раз в 10 дней (исключение составляют редко применяемые стропы, для которых срок выбраковки по согласию с органами Госгортехнадзора может быть увеличен до момента очередного использования цепных строп).

Цепные стропы осматриваются с целью выявления таких дефектов, как целостность цепей, крюков, скоб, захватов, наличия поверхностных трещин, частичного повреждения сварного шва и т. д.

Критериями браковки рассматриваемых приспособлений являются:

1. Отсутствие паспорта на стропы, в котором отмечен год выпуска изделия, даты предыдущих его осмотров, отсутствие чётко различаемой маркировки на звеньях и тому подобная информация.
2. Разность длин отдельных ветвей стропа при его свободном подъёме превышает 15 мм.
3. Звенья ветвей – целостные, однако длина звена увеличена (по сравнению с нормативной) более чем на 5% от первоначального значения.
4. Поперечное значение диаметра звена цепи в любом месте своего контакта со смежным звеном, скобой или крюком уменьшено на 8%, причём по поверхности звена имеются следы износа – борозды, местные выемки и т. д.
5. Хотя бы на одном из соединительных элементов цепного стропа отсутствуют предохранительные замки.
6. Металл крюков, скоб, и сварных звеньев имеет окисную плёнку, поверхностные трещины, волосовины, а сварной шов – несплошной.
7. Хотя бы одно из звеньев цепи имеет поперечную деформацию, которая заключается в повороте звена относительно общей оси стропа.

Общая проверка несущей способности цепных стропов выполняется следующим образом. Изделие нагружается статическим усилием, которое в 4 раза превосходит указанное в паспорте. Снятие усилия производится не ранее, чем через 3 минуты. Цепной строп, который после такого испытания не получил перечисленных выше повреждений и деформаций, считается годным к дальнейшей эксплуатации.

При обнаружении хотя бы одного из указанных отклонений от нормы, цепной строп выбраковывается, причём его ремонт не допускается. Если изделие находится на гарантии производителя, то его замена годным цепным стропом того же исполнения производится в сроки, указанные в паспорте.

Цена цепных стропов зависит от их исполнения и допускаемой грузоподъёмности. Для приспособлений типа 1СЦ она колеблется в пределах 1500…15000 руб., 2СЦ – 2000…20500 руб, 4СЦ — 4000…60000 руб. за комплект.

Штроборез-насадка на болгарку. Как не покупать лишний инструмент?

Редуктор для кислородного баллона. Устройство и принцип работы
