Виды и классификация
Текстильная стропа состоит из двух петель и ленты – свободного отрезка материала между петлями. Длина лент определяет технологические возможности строповки груза. Практическое применение нашли два вида текстильных строп – петлевые и кольцевые. Технологически они различаются разным способом присоединения петлевой части к ленточной.
Петлевые стропы (обозначаются СТП) могут изготавливаться тремя способами:
Сквозным прошиванием ленты своей изнаночной стороной без предварительного скручивания. Формирования петли путём скручивания концевой ленточной части в кольцо Мёбиуса, в результате чего ширина петли уменьшается, а её жёсткость возрастает. Складыванием ленточной части вдвое, что соответственно увеличивает прочность петли, но сопровождается повышенным расходом материала.
Поскольку петли воспринимают на себя всю нагрузку, а также непосредственно контактируют с крановым крюком, то сдвоенная петля будет обладать наибольшей долговечностью, а плоская – наименьшей.
Текстильные кольцевые стропы (обозначаются СТК) имеют овальное поперечное сечение, и отличаются повышенной жёсткостью. Однако их прилегание к поверхности груза хуже, чем у ленточных строп. Такие стропы применяются для фиксирования длинномерных грузов. Их цена превышает цену ленточных строп на 10…20%. Для более мягкого охвата кольцевые стропы производятся круглопрядными, и маркируются обозначением СТКК.
Текстильные стропы часто комплектуются овальными стальными кольцами, которые при помощи соединительных скоб навешивают стропы на крюк крана. Применение таких колец снижает износ петли. Для изготовления колец используют строительные среднеуглеродистые стали марок 30ГС или 40Г2, которые подвергаются закалке. В зависимости от количества таких колец различают одно- и многоветвевые стропы. Грузоподъёмность последних при той же ширине, толщине и способе присоединения концов всегда выше. Кроме того, многоветвевые текстильные стропы более равномерно распределяют нагрузку по контактной поверхности крюка, и способствуют более надёжной фиксации кольца в зеве крюка.
Классификацию текстильных строп выполняют не только по их исполнению, но и по допускаемой грузоподъёмности. В частности, одноветвевые текстильные стропы выпускаются в диапазоне ширины от 30 до 3000 мм, при длине от 0,8 до 3 м. Они позволяют безопасно фиксировать грузы массой от 500 кг до 20 тонн. Допускаемая высота прогиба таких строп в нагруженном состоянии не должна быть менее 2 м, поскольку в этом случае угол охвата груза выходит за безопасные пределы (допускается не более 120º). Количество ветвей указывается в маркировке стропы: например обозначение 1СТК указывает на одноветвевую кольцевую текстильную стропу, 4СТП – на четырёхветвевую ленточную и т. д. С увеличением количества ветвей длина стропы уменьшается, что связано с улучшением условий охвата крюка одновременно несколькими кольцами.
Текстильные стропы классифицируются также и по количеству слоёв ленты: при повышенных нагрузках они могут быть двух- и даже трёхслойными. В результате допускаемая нагрузка может быть увеличена на 40…50%.
Важным элементом маркировки текстильных строп является их цвет. Он указывает на предельную грузоподъёмность приспособления:
- Фиолетовый – грузоподъёмность не более 1000 кг;
- Зелёный — грузоподъёмность не более 2000 кг;
- Жёлтый — грузоподъёмность не более 3000 кг;
- Серый — грузоподъёмность не более 4000 кг;
- Красный — грузоподъёмность не более 5000 кг;
- Коричневый — грузоподъёмность не более 6000 кг;
- Синий — грузоподъёмность не более 8000 кг;
- Оранжевый — грузоподъёмность более 10000 кг.
https://youtube.com/watch?v=4glszb6CJRU%3F
Хотите знать всё про цепные стропы?
Материалы текстильных строп
Современные текстильные стропы производятся из прочных искусственных тканевых композиций, которые нечувствительны к перепадам температуры, обладают высокой эластичностью и достаточными значениями сопротивления на разрыв. Выбор тканевых химических композиций для изготовления строп основан на безусловном выполнении требований РД 24-СЗК-01-01, в котором указываются механические требования к данным изделиям. Исходным материалом является лента, которая производится из химических волокон одного из трёх видов – полиамида (РА), полиэстера (PES), полипропилена (ПП). Основные требования к вышеперечисленным материалам состоят в следующем:
- Предельная температура поверхности груза, который фиксируется стропами, не должна превышать 100ºС;
- Минимальная температура груза не должна быть ниже -40ºС;
- Остаточная деформация материала после использования строп не должна превышать 10…15%;
- При температурах, превышающих 160…170ºС, стропы не должны возгораться, а только плавиться с незначительным деформированием;
- Коэффициент относительного водопоглощения материалов строп не может быть выше 2…4%;
- Текстильные стропы должны быть устойчивы к воздействию кислот, щелочей и других агрессивных сред;
- Ленты не должны впитывать смазки, масла и прочие жиры.
Использование иных материалов для производства текстильных строп – в частности, капрона, полипропилена, лавсана и т. д. – допускается лишь тогда, когда фактические значения вышеприведённых параметров заведомо ниже расчётных на 20…30%. Полипропиленовые волокна не рекомендуются к использованию в стропах, которые предназначены для операций с огнеопасными грузами.
Отраслевые правила безопасной эксплуатации эластичных грузоподъёмных приспособлений устанавливают также требования, касающиеся механической прочности и целостности текстильных строп. Не допускается наличие на поверхности таких дефектов, как частичный срез отдельных волокон, их истирание, прожог, скручивание и остаточная деформация выше предельно допустимой. Нельзя использовать для соединения строп нити из другого материала, а принцип плетения ленты должен минимизировать её механический износ.
Для повышения долговечности текстильные стропы иногда покрываются защитными лентами. Такие ленты не должны снижать установленный предел растягивающих нагрузок, обеспечивать плотное прилегание к основному материалу стропа, независимо от характера груза, а также снижать трение между стропом и грузом при его фиксации на транспортном средстве.
Стропы:

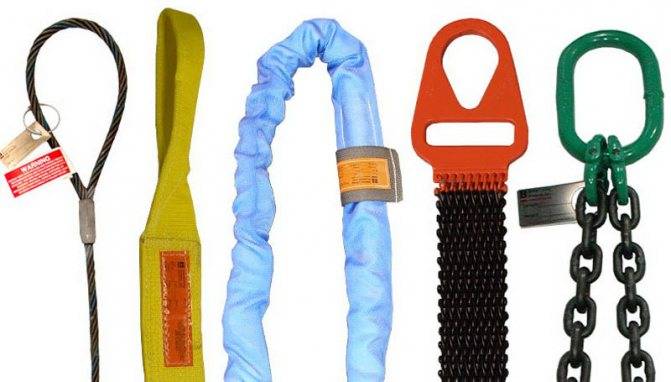

Стропы – это приспособления (стальные тросы, канаты, цепи, ленты), обеспечивающие подъем и перемещение грузов либо обхват объекта и надежное его удержание, гарантирующее сохранение заданного положения в пространстве. В альпинистском снаряжении это конструктивные элементы, позволяющие крепить и фиксировать страховочные веревки. Независимо от назначения изделий, оба конца каждого из них оснащаются петлями, кольцами, коушами, скобами, крюками и другими приспособлениями, помогающими при эксплуатации.
Главная задача строп – надежная фиксация перемещаемого либо транспортируемого объекта, обеспечивающая его сохранность и безопасность для окружающих. Их широко применяют производственные и сельскохозяйственные предприятия, газовая, нефтяная, лесная, строительная и другие отрасли промышленности. Также они необходимы при проведении погрузочно-разгрузочных мероприятий. Поэтому продукция должна быть качественна, долговечна, иметь хорошую гибкость и высокую несущую способность. Она стандартизируется и подлежит обязательной сертификации.
Стропы принадлежат к такелажному оборудованию и подвержены постепенному разрушению. Поэтому для продления срока их эксплуатации нужно равномерно распределять нагрузки и следить за появляющимися дефектами. Они могут иметь различную заделку концов (заплетку, опрессовку и т.д.), отличаться свойствами, устройством
Важно использовать их по назначению для рекомендуемых видов грузов и не превышать допустимые параметры. Качественная продукция всегда соответствует ГОСТ
Также каждый строп обязан сопровождаться биркой с номером, на которой выбивается следующая информация: кем и когда он изготовлен, дата и место прохождения испытаний, на какой вес рассчитан
Допустимая масса может дублироваться цветовой окраской изделия либо его части. Но эксплуатация без бирок запрещена. Руководствуясь действующими стандартами, сегодня выделяют три основных категории строп. С учетом выбранного для этого материала они могут быть:
Также каждый строп обязан сопровождаться биркой с номером, на которой выбивается следующая информация: кем и когда он изготовлен, дата и место прохождения испытаний, на какой вес рассчитан. Допустимая масса может дублироваться цветовой окраской изделия либо его части. Но эксплуатация без бирок запрещена. Руководствуясь действующими стандартами, сегодня выделяют три основных категории строп. С учетом выбранного для этого материала они могут быть:
– канатными;
– цепными;
– текстильными.
1.Основные причины несчастных случаев
При производстве работ грузоподъемными кранами периодически происходят аварии и несчастные случаи, основными причинами которых являются:
Читать также: Схема подключения двойного выключателя на две лампочки
неправильная (ненадежная) строповка груза;
применение для подъема груза непригодных грузозахватных приспособлений и тары;
нахождение людей в зоне, обслуживаемой краном;
нарушение технологических карт погрузочно – разгрузочных работ;
нахождение людей в полувагоне, на платформе, в кузове автомашины, колодце при подъеме или опускании груза;
несоблюдение схем и габаритов складирования грузов;
нахождение людей в кабине автомашины при её погрузке или разгрузке;
выполнение подъема «мертвого» груза;
нахождение людей вблизи стены, колонны, штабеля или оборудования во время подъема или опускания груза;
подтаскивание груза краном при наклонном положении грузовых канатов;
нахождение людей в зоне грейферного крана;
плохое самочувствие машиниста или стропальщика;
не соблюдение Правил технической эксплуатации и Правил техники безопасности.
Грузоподъемные работы представляют собой большую опасность для жизни персонала и людей, находящихся в рабочем пространстве. Поэтому первое условие работы с грузоподъемным оборудованием и приспособлениями — это обеспечение их безопасности.
В «Межотраслевых правилах по охране труда при погрузочно-разгрузочных работах и размещении грузов» ПОТ РМ-007-98 и других нормативных документах разработаны нормы и рекомендации по осмотру и браковке всех видов съемных грузоподъемных приспособлений. В этой статье мы расскажем о нормах и правилах браковки цепных, канатных и текстильных стропов.
Осмотр и браковка стропов осуществляется инженерно-техническим персоналом, ответственным за исправность оборудования и безопасность проводимых работ. Для выявления неисправностей стропы проходят наружный, инструментальный и внутренний осмотр, при которых оценивается соответствие стропов их характеристикам, отраженным в паспорте изделия. Результаты оценки отражаются в журнале осмотра, который составляется по установленной форме. В журнале должны также отражаться сведения об устранении дефектов и повреждений и стоять подписи ответственных лиц.
Маркировка строп и ее особенности
При производстве стропы маркируются — на продукцию наносится знак, идентифицирующий изделия по свойствам. Немаркированные экземпляры отбраковываются, пользоваться такими стропами запрещено. Наличие хорошо читаемой маркировки гарантирует безопасность данных приспособлений при подъеме грузов. При утрате маркировочного элемента строп также считается негодным к дальнейшему применению
Качественное проставление подобных отметок — важное мероприятие, без которого не обходится производство
Способы для маркировки отражаются в ГОСТ 25573-82, согласно которому на каждое изделие прикрепляют бирку из металла или клеймят его. Бирка содержит сведения о заводе (знак, адрес), номер изделия, его тип и сведения о проведенных проверках качества (тестирование датируется). На другой стороне бирки могут быть указаны стандарты изготовления. Важная характеристика — грузоподъемность.
Маркировочные надписи должны быть сделаны с помощью краски, устойчивой к смыванию. Возможны бирки не только из металла, но и из ткани при соответствующей обработке защищающими составами. Цвет текста должен быть контрастным по отношению к бирке, чтобы надписи просматривались отчетливо.
Бирка светлых оттенков маркируется темными надписями, а темные ярлыки — белым цветом текста. Текстильные стропы маркируются прямо на ленте прочной краской в том месте, которое не подвержено стиранию. Надпись должна хорошо читаться до конца использования изделия.
Размеры бирок указываются в документации при проектировании и отвечают конструкторскому проекту. Материал, форма точно не предопределяются. Главные требования к маркировке — возможность четкого прочтения на протяжении срока эксплуатации.
Каждой разновидности строп соответствуют определенные типы бирок. Бирки из металла обычно прикрепляются на цепные, канатные стропы. Они изготавливаются из листа стали с толщиной до миллиметра, а также из алюминия. Для нанесения надписей на металле используется ударный метод или ударно-точечный. Применяется и термопечать с чернилами, не подверженными стиранию, а также метод просечки. Текстильные стропы не снабжаются бирками из металла, чтобы не повредить их. Современные материалы — винил, кожа, используются бирки из полипропилена с термопечатью.
Форму бирки определяет сам производитель строп. Простые геометрические фигуры не составит труда изготовить на том же производстве. Иногда это стильный дизайн, отражающий оригинальность фирмы.
В конфигурацию бирки не вкладывается специальный смысл, но иногда ей придается дополнительная функциональность. Например, в бирках Rud для цепных строп сделаны вырезы, помогающие анализировать состояние стропы без дополнительных инструментов. Несоответствующие экземпляры отбраковываются, если не прошли тестирование биркой Rud.
Обязательные сведения, входящие в маркировку:
- Вид (материал и число ветвей).
- Грузоподъемность (в тоннах).
- Длина в миллиметрах.
- Номер.
- Тестирование (дата).
- Название завода.
Например, СТК расшифровывается, как стропы текстильные, кольцевые, а СТП — стропы текстильные петлевые. 1СТ означает 1 ветвь в текстильном стропе, а 2 СК — канатный строп из 2 ветвей. Также бирка содержит информацию о грузоподъемности, например 2 тонны.
Браковка текстильных стропов — нормы и правила
Выбраковка ленточных строп произведенные по РД 24-С3К-01-01 обязательна в следующих случаях:
- При отсутствии на стропе бирки или нечитаемости сведений о нем.
- При наличии на несущих лентах текстильного стропа узлов
- При поперечных порезах или разрывах на ленте текстильного стропа
- В том случае если на ленте текстильного стропа имеются продольные разрывы или порезы с суммарной длиной более 10% от всей его длины, а также при наличии единичных порезов или разрывов длиной более 50мм.
- При наличии местных расслоений ленты текстильного стропа (кроме мест заделки краев ленты) на длине, по сумме более чем 0,5 м. на одном из крайних или на двух и более внутренних швах. (в случае разрыва трех и более строчек шва).
- Если присутствуют местные расслоения лент текстильного стропа в месте заделки краев ленты на длине более 0,2м. на одном из крайних швов или на двух и более внутренних швах (в случае разрыва трех и более строчек шва).
- В случае отслоения края ленты или сшивки лент у петли на длину более 10% от длины заделки концов ленты.
- При наличии поверхностных обрывов нитей ленты, образующихся путем трения стропа об острые края груза, длина которых превышает 10% от общей длины ленты.
- В случае если лента повреждена воздействием химических веществ (кислоты, щелочи, нефтепродукты) при общей величине таких повреждений более 10% от длины или ширины текстильного стропа или в случае единичных повреждений более 10% от ширины стропа и более 50мм. длиной.
- При выпучивании ниток из ленты текстильного стропа на расстояние более чем 10% от ширины ленты и при наличии сквозных отверстий от острых предметов, диаметр которых превышает 10% от ширины ленты.
- При наличии прожженных отверстий от брызг раскаленного металла, диаметр которых составляет более 10% от ширины ленты, а также при наличии более трех сквозных отверстий при расстоянии между ними менее 10% от ширины ленты (независимо от их диаметра).
- Если лента загрязнена более чем на 50% нефтепродуктами, смолами, красками, цементом или грунтом — браковка стропа обязтельна незамедлительно.
- При расслоении нитей на лентах текстильного стропа.
При появлении любого из этих признаков производится выбраковка текстильных строп, т.к. их последующая эксплуатация небезопасна.
Ремонтировать текстильный строп самостоятельно запрещается.
На конструкционных элементах текстильного стропа (таких как скобы, кольца, петли, подвески, звенья и т.п.) недопустимы:
- трещины любых размеров — браковка таких строп обязателна, трещины не могут быть уменьшены и устранены.
- износ поверхности или вмятины, приводящие к уменьшению площади поперечного сечения элемента на 10% и более.
- Деформации элемента, приводящие к изменению его первоначального размера более чем на 3%.
- Повреждения креплений и резьбовых соединений. Браковка строп обязательна, согласно руководящего документа.
Цены и характеристики таких строп смотрите в разделе
Виды текстильных строп:
Классифицируются текстильные стропы по следующим признакам:
Грузоподъемность. Ориентировочно это значение подскажут цвет стропа и его ширина:
– фиолетовый – от 500 кг до 1 т, 30 мм;
– зеленый – до 2 т, 60 мм;
– желтый – до 3 т, 90 мм;
– серый – до 4 т, 120 мм;
– красный – до 5 т, 150 мм;
– коричневый (светло коричневый) – до 6 т, 180 мм;
– синий – до 8 т, 240 мм;
– оранжевый – от 10 до 30 т и выше, от 300 до 600 мм.
Грузоподъемность текстильных строп
Точные значения максимально возможного веса определяются исходя из способа подъема груза: прямой, петлей, параллельными или сходящимися к вершине ветвями. Также этот показатель будет зависеть от угла между ветвями, если их у стропа больше одной.
Длина. От 1 до 10 м (под заказ возможно и больше).
Ширина. От 30 до 600 мм.
Способ изготовление:
– ленточные. Состоят из 1 слоя текстильной ленты либо нескольких слоев, сшитых вместе.
– круглопрядные. В их основе сердечник из прочного полиэстера, заключенный в оболочку из рукава.
Способ захвата груза:
– петлевые (СТП) – на обоих концах имеются петли. Круглопрядные стропы обозначаются добавлением на конце буквы «к».
– кольцевые (СТК) – оба конца ленты сшиваются между собой, образуя замкнутое кольцо.
– ветвевые (СТ) – оснащаются вверху звеном, а внизу – крюком, такелажной скобой, петлей. В таком варианте на общем звене подвешены 1 или несколько ветвей.
Обозначения стропов следующие:
a. 1СТ – одноветвевой;
b. 2СТ – двухветвевой;
c. 3СТ – трехветвевой;
d. 4СТ – четырехветвевой.
– стропы-полотенца (СТС, сшитые) – их концы соединяются внахлест, образуя петлю, которая одевается на поворотные ролики. Могут дополнительно комплектоваться траверсой.
-
Также изделия могут быть общего назначения, термостойкие, с положительной плавучестью и для использования в агрессивной среде.
По умолчанию все условные обозначения применимы к ленточным стропам, а круглопрядные обозначают добавлением на конце буквы «к». Например:
СТПк 8,0/9000 – строп текстильный петлевой круглопрядный, грузоподъемность 8 тонн, длина 9 метров.
Расчетная нагрузка текстильных строп в зависимости от схемы строповки
Текстильные стропы применение, характеристики
Стропы грузовые общего назначения на текстильной основе по РД 24-СЗК-01-01, ТУ3178-005-51308768-08 применяются в качестве грузозахватных приспособлений для подъема различных грузов грузоподъемными машинами (кранами) и предназначены для применения на промышленных предприятиях, транспортных и складских предприятиях. РД 24-СЗК-01-01, ТУ3178-005-51308768-08 не распространяются на стропы, изготовленные из нетекстильных лент, а также на стропы, предназначенные для транспортирования грузов, температура которых свыше 100° С.
Преимущества стропов на текстильной основе
Сохранность груза: грузы (особенно с мягкими кромками или тщательно подготовленными поверхностями) меньше повреждаются при подъеме. Именно это свойство -лучшая характеристика текстильных строп, так как они бережно огибают изделие и не портят его внешний вид.
Малый вес: текстильные стропы значительно легче металлических. Это свойство особенно заметно при работе со стропами большой грузоподъемности. Легче производить перемещение самого стропа, легче заводить под груз, легче цеплять к крановому крюку. Кроме того, текстильные стропы позволяют экономить не только человеческие ресурсы, но и время, затраченное на погрузочно – разгрузочные работы. Безопасность: на текстильных стропах не бывает заусенцев, острых кромок и выступающих поврежденных проволочек, приводящих к травмам. Как следствие -экономия средств на оплату временной нетрудоспособности и уменьшение простоев на рабочем месте.
Высокая износостойкость и стойкость к деформации: текстильные стропы, по сравнению с металлическими, имеют большую износостойкость многократным сгибам и разгибам в одном месте.
Текстильные стропы менее подвержены деформационным изменениям, воздействию абразивных материалов, воздействию многих химических веществ (кислот, щелочей, окислителей, морской воды).
Компактность: текстильные стропы легко и удобно свертывать и хранить. Металлические стропы невозможно свернуть аккуратно, так как они обладают пружинящими свойствами, их очень трудно перемещать с места на место. Всех этих недостатков лишены текстильные стропы. Их можно свертывать как угодно, при этом они не распрямляются и не переплетаются друг с другом. Такие стропы можно легко разместить и постоянно иметь под рукой.
Типы стропов на текстильной основе: СТП – ветвевые петлевые однослойные и многослойные; СТК- кольцевые однослойные и многослойные.
Грузоподъемность стропов на текстильной основе: Выбирается из ряда: 0,5; 1,0; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,5; 15; 20; 25; 30; 40 и 50т. Коэффициент запаса прочности стропов на текстильной основе не менее 7.
Примеры условного обозначения
Строп текстильный петлевой грузоподъемностью 0,5 т, длиной 1,0 м: СТП-0,5-1,0
Строп текстильный кольцевой грузоподъемностью 1,0 т, длиной 2,0 м: СТК-1,0-2,0
Строп текстильный петлевой (СТП), (звеньевой СТЗ)
| Цветовой код согласно ЕСН | Г/п, кг | Длина петли, мм | Длина стропа L, м минимум | Ширина ленты, мм | |
| Фиолетовый | J000 | 150 | 1,0 | 30 | |
| Зеленый | 2000 | 250 | 1,0 | 60 | |
| Желтый | 3000 | 400 | 1,5 | 90 | |
| Серый | 4000 | 400 | 1,5 | 120 | |
| Красный | 5000 | 400 | 1,5 | 150 | |
| Коричневый | 6000 | 450 | 1,5 | 180 | |
| Голубой | 8000 | 600 | 2,0 | 240 | |
| Оранжевый | 10000 | 750 | 2,0 | 300 |
Строп текстильный кольцевой (СТК)
| Цветовой код согласно ЕСН | Г/п, кг | Длина стропа L, м минимум | Ширина ленты, мм | |
| Фиолетовый | J000 | 1,0 | 30 | |
| Зеленый | 2000 | 1,0 | 60 | |
| Желтый | 3000 | 1,5 | 90 | |
| Серый | 4000 | 1,5 | 120 | |
| Красный | 5000 | 1,5 | 150 | |
| Коричневый | 6000 | 1,5 | 180 | |
| Голубой | 8000 | 2,0 | 240 | |
| Оранжевый | 10000 | 2,0 | 300 |
Строп кольцевой круглопрядный (КСК) 0,5-100тн
| Цветовой код, согласно ЕСН | Г/п, кг | Толщина чехла, мм | Диаметр стропа, мм | Длина стропа L, м минимум | Длина стропа L, м максимум | Вес на погонный метр, кг | |
| Оливковый | 500 | 5 | 40 | 0,75 | 3 | 0,3 | |
| Фиолетовый | 1000 | 6 | 45 | 0,75 | 10 | 0,4 | |
| Зеленый | 2000 | 7 | 48 | 0,75 | 10 | 0,6 | |
| Желтый | 3000 | 8 | 60 | 0,75 | 20 | 0,9 | |
| Серый | 4000 | 10 | 65 | 0,75 | 20 | 1,0 | |
| Красный | 5000 | 10 | 75 | 0,75 | 20 | 1,2 | |
| Коричневый | 6000 | 13 | 80 | 1,00 | 50 | 1,5 | |
| Голубой | 8000 | 15 | 80 | 1,50 | 50 | 1,9 | |
| Оранжевый | 10000 | 18 | 90 | 2,50 | 50 | 2,2 | |
| Оранжевый | 15000 | 22 | 110 | 2,50 | 50 | 3,2 | |
| Оранжевый | 20000 | 25 | 120 | 2,50 | 50 | 4,4 | |
| Оранжевый | 25000 | 28 | 135 | 2,50 | 50 | 5,6 | |
| Оранжевый | 30000 | 32 | 150 | 2,50 | 50 | 7,4 | |
| Оранжевый | 40000 | 40 | 170 | 2,50 | 50 | 10,0 | |
| Оранжевый | 50000 | 45 | 180 | 2,50 | 50 | 13,0 | |
| Оранжевый | 60000 | 65 | 190 | 2,50 | 50 | 14,8 | |
| Оранжевый | 80000 | 70 | 210 | 5,00 | 50 | 20,0 | |
| Оранжевый | 100000 | 80 | 230 | 5,00 | 50 | 26,0 |

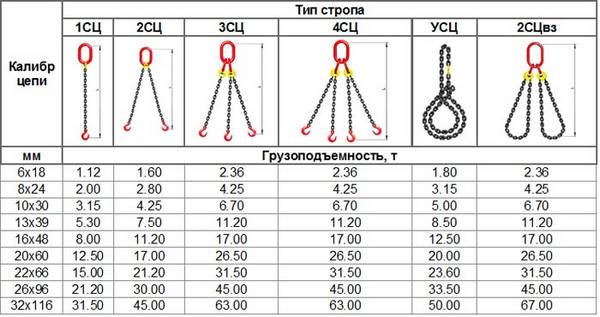

Строп цепной 4СЦ
Полнокомплектные четырёхветвевые цепные стропы состоят из:
Цепных ветвей ВЦ.
Верхнего и нижнего концевых звеньев, при этом в качестве верхнего звена может использоваться крюк.
Захватного органа.
Промежуточных звеньев (используются в тех случаях, когда электросварка, как способ соединения звеньев не может быть использована).
Ограничителя (применяется для предотвращения раскрытия строп на нерекомендуемый по соображениям безопасности угол).
Диапазон оптимального использования стропов данного типа – грузы общей массой от 2500 кг до 26500 кг (в первом случае размеры цепного звена составляют 6×18 мм, а во втором — 20×60 мм; первая цифра в обозначении указывает на диаметр цепи, а вторая – на длину звена).
Стропы 4СЦ запрещается применять при температурах менее -40ºС, когда работа грузозахватного приспособления сопровождается периодическими ударными нагрузками. Для повышения долговечности своей эксплуатации цепные стропы могут изготавливаться с поверхностным покрытием по методу воронения (так называемые «чёрные стропы»). В результате такой обработки образуется поверхностная плёнка, состоящая из высокотемпературных оксидов железа. Наличие такой плёнки блокирует коррозионные процессы, активность которых особенно возрастает при эксплуатации цепных строп в кислых средах, имеющих показатель РН<7.
Основными показателями, которые обеспечивают безопасную эксплуатацию четырёхветвевых цепных строп, считаются:
- Предельная нагрузка на цепное звено. Нормативный запас прочности принимается в соотношении 4:1;
- Угол раскрытия между крайними ветвями, который не должен превышать 90º;
- Соответствующий условиям использования класс прочности (определяет гибкость стропа).
Цепные стропы типа 4СЦ (на сленге строителей такие стропы называются «цепной паук») являются наиболее универсальным исполнением цепных строп, поскольку в полной мере учитывают нестандартность конфигурации поднимаемого груза. Их основными эксплуатационными преимуществами являются:
- Повышенная ремонтопригодность: при выявленной пластической деформации одного из звеньев (эффект ползучести материала) достаточно укоротить все ветви стропа на одно звено;
- Жёсткость цепи, которая практически не зависит от условий применения;
- Возможность перемещать грузы, которые имеют острые грани и кромки;
- Удобства при хранении (стропы данного типа легко складываются и раскладываются);
- Минимальный удельный вес приспособления в расчёте на массу поднимаемого с его помощью груза.
Цепные стропы 4СЦ легко агрегатируются с иными деталями захватных приспособлений, например, скобами различного вида (в том числе, и изготавливаемыми по чертежам заказчика).
https://youtube.com/watch?v=2_pVz_z8Wn0%3F
Особенности контроля состояния стальных канатов
При использовании грузоподъёмного оборудования необходимо своевременно выполнять его технический осмотр. При этом осуществляется проверка состояния механизмов, элементов двигателя, металлических конструкций
Внимание уделяется в обязательном порядке и стальным тросам. В зависимости от условий работы оборудования, внешней температуры и вида каната, проверка может выполняться раз в 10 дней, неделю, месяц и так далее. Обязательным является анализ с применением дефектоскопа
Прибор определяет разрывы проволоки и другие проблемы, которые невозможно найти невооружённым глазом
Обязательным является анализ с применением дефектоскопа. Прибор определяет разрывы проволоки и другие проблемы, которые невозможно найти невооружённым глазом.
Особое внимание специалисты уделяют следующим участкам:
- крепления к кабине, на барабане или противовесе;
- тросы, которые проходят через все типы блоков;
- внутренние элементы – именно здесь фиксируется наибольший износ;
- участки соединения двух канатов.
При проверке чаще всего используются такие методы:
- визуальный – специалисты тщательно осматривает тросы на наличие дефектов, используя специальные приспособления;
- косвенный – состояние каната определяется с помощью интегральной методики;
- дефектоскопический – в ходе проверки применяется ультразвуковая, рентгеновская диагностики, а также магнитоскопия;
- инструментальный – с помощью специальных измерительных средств определяются отклонения прямолинейности, износа проволоки или изменение показателя сечения каната.
В некоторых случаях возможно применение сразу нескольких методов.
Размещение бирок
Стропы отличаются технологиями изготовления и по другим характеристикам. Относительно этого выбирают место на них для прикрепления бирки. Так канатные стропы снабжаются бирками, нанизанными на канат или петлю. Известен метод опрессовки втулками, на которые наносятся надписи. При методе заплетки бирка нанизывается на прядь каната, вплетается в строп. На стропах из цепей бирку крепят к звену или к первому элементу возле соединения, на скобе. Текстильные стропы маркируются в месте закрепления лент. Петлевая стропа снабжается биркой около основания петли. Разрешена маркировка и на теле ленточного стропа.
Помимо обычной, в маркировку иногда включается другая информация, так как бирка не ограничена стандартами по размеру. Дополнительно указывается грузоподъемность, варианты применения и предупредительные надписи. Габариты маркировки произвольны, ограничены конструкторским проектом, поэтому надписи могут быть дополнены.
Расположение маркировки выбирается по принципу ее сохранности в процессе использования и на протяжении срока эксплуатации. Исключается потеря бирки, ее повреждение, не допускается, что она оторвется. По желанию заказчика маркировка наносится в указанном им месте, например на опрессовочной втулке, а не на бирке.
Стропы стальные канатные. Особенности маркировки
В общем случае, обозначение на бирке кольцевой либо петлевой чалки включает следующие элементы:
- Наименование стропа:
- ВК – ветвь стальная канатная;
- СК – строп из каната многожильного стального круглопрядного (перед буквами может стоять цифра, обозначающая число ветвей каната).
- Обозначение вида данного стропа:
- К – в форме кольца;
- П – в виде петли.
- Обозначение грузоподъемности (т).
- Маркировка общей длины стропа (мм).
- Маркировка исполнения чалки:
- Во – волокнистый с добавлением натуральных нитей;
- Вс – волокнистый с добавлением искусственных нитей;
- Вт – витой;
- Вк – комбинированный;
- Пл – изготовленный из плоского стального каната;
- Кск – со скользящим стальным крюком.
Дополнительно на бирке стропы в обязательном порядке указывают производителя, дату выпуска и заводской номер изделия. Последняя информация позволяет при необходимости определить компанию, которая выпустила чалку при наличии каких-либо вопросов к качеству готовой продукции, ее надежности и другим моментам.

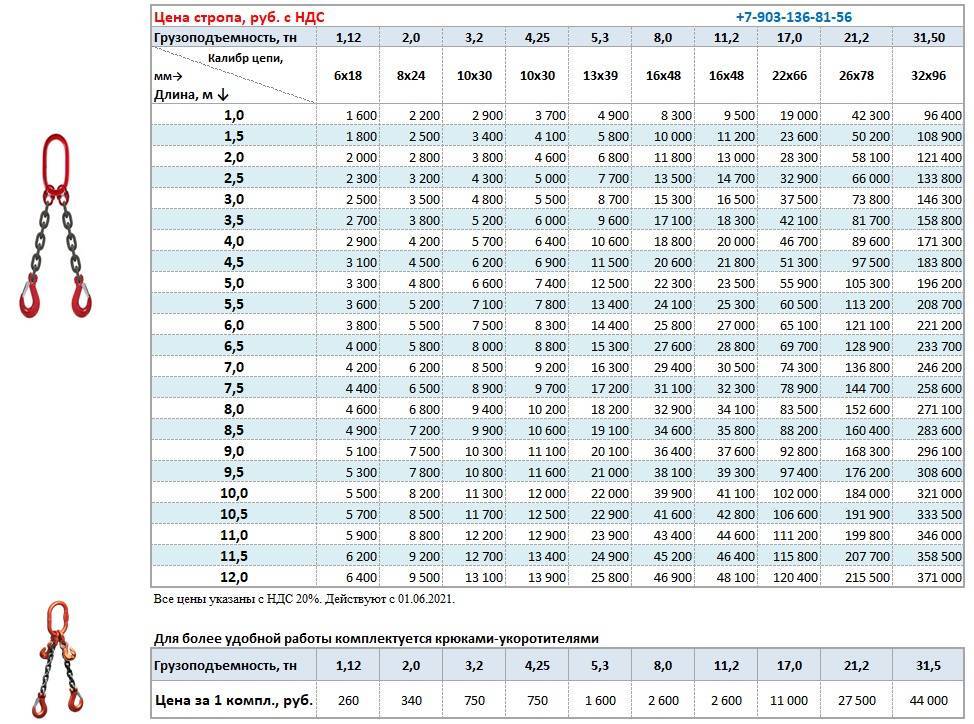

Маркировка и грузоподъёмность цепных стропов
Цепные стропы имеют типовую конструкцию: цепь, состоящая из нескольких звеньев, два переходных звена и опционно – концевое овальное звено, которое может соединяться с переходными звеньями разъёмным, либо неразъёмным способами. Ключевой классификационный признак – количество цепей. По этому параметру различают:
Стропы одноветвевые (маркируются 1СЦ).
Стропы двухветвевые (2СЦ).
Стропы трёхветвевые (3СЦ).
Стропы четырёхветвевые (4СЦ).
Стропы в виде единичной цепной ветви, которая может быть разомкнутой (ВЦ), и замкнутой, в виде кольца (УСЦ-К).
Цепные стропы более сложного исполнения получают комбинированием вышеперечисленных видов.
Классификацию цепных строп производят также по их грузоподъёмности, которая определяется классами прочности отдельных частей приспособления. Чем выше класс прочности, тем меньше удельная материалоёмкость цепных строп, и выше их долговечность.
На практике используются стропы следующих классов прочности:
- 3-го класса – предельная грузоподъёмность при температурах до 200?С – не более 100 кг;
- 5-го класса – предельная грузоподъёмность при температурах до 200?С – не более 300 кг;
- 8 класса – предельная грузоподъёмность при температурах до 200?С – не более 800 кг;
- 10 класса — предельная грузоподъёмность при температурах до 200?С – не более 1200 кг;
- 12 класса — предельная грузоподъёмность при температурах до 200?С – не более 3150 кг;
Нагрузки указаны из расчёта на одну цепь. При повышении температуры эксплуатации более, чем 200?С допустимые нагрузки снижаются на 10…15%.
Внутри каждого из классов, цепные стропы различают также по диаметру цепного звена. Приведенные выше нормативы соответствуют изделиям, диаметр цепи для которых имеет минимальное значение, предусмотренное стандартом. Например, цепная стропа класса прочности 10 с диаметром звена не 4, а 22 мм, обладает установленной грузоподъёмностью 22 т.
ГОСТ на немеханизированные исполнения цепных строп отсутствует, поэтому их изготовление производится согласно нормативным требованиям РД 11-07-2007. В стандартное обозначение данных приспособлений вводят такие их характеристики как класс прочности, условное наименование/тип, установленную для диапазона температур -40?…+200?С грузоподъёмность и длину в мм. Например, обозначение 10-4СЦ-17,0-6500 соответствует грузовому канатному стропу 10 класса прочности, четырёхветвевому, с допустимой нагрузкой на каждую ветвь 17 т, длиной 6500 мм. В обозначение могут входить и дополнительные элементы, например, климатический класс.
Цепные стропы могут комплектоваться не только захватными крюками, но также концевыми ограничителями, что отмечается в паспорте на изделия.
Класс прочности данных изделий определяется маркой стали, из которой производятся цепные звенья. Для цепных строп 3 и 5 классов звенья изготавливаются из стали Ст.3 ГОСТ 380, что удобно для последующей сварки. В остальных случаях звенья производят из цементуемых конструкционных сталей типа Сталь 20 ГОСТ 1050. Для особо тяжёлых условий эксплуатации звенья и соединительные элементы выполняют из низколегированных строительных сталей типа 18Г2С или 20ГС по ГОСТ 19281.
