Как правильно натянуть цепь на бензопиле?
Известные бренды выпускают садовые инструменты с учетом того, чтобы установить цепь на бензопилу смог даже неопытный новичок. Для этого в устройстве практически каждой модели предусмотрен боковой натяжитель, который позволяет, как поставить цепь на бензопилу, так и подтянуть уже установленную гарнитуру. Благодаря этому механизму натяжка цепи на бензопиле может выполняться своими руками. В большинстве случаев производители пил предусматривают свободный доступ к натяжителю, за счет чего значительно упрощается замена ведущего ролика и других деталей механизма.
Установка цепи на бензопилу должна производиться только тогда, когда мотор и шина садового инструмента полностью остыли. Если проигнорировать это требование, то холодный пильный элемент на горячей шине может деформироваться. При чем, это довольно часто случается даже в тех случаях, когда устанавливается победитовая цепь для бензопилы.
Чтобы правильно одеть цепь на бензопилу, нужно соблюдать следующий порядок действий:
- Вначале нужно проверить, включена ли блокировка произвольного включения садового инструмента. Также владельцу пилы потребуется заранее включить инерционный тормоз;
- Далее нужно демонтировать защитную пластиковую крышку, расположенную с правой стороны пилы, и вывернуть винты;
- Затем потребуется определить, какой стороной ставить цепь на бензопилу. Производители советуют устанавливать гарнитуру таким образом, чтобы резец, расположенный в верхней части установленной шины, был точно направлен непосредственно в сторону вращения цепи;
- После этого нужно надеть защитные перчатки из плотного материала и начать медленно вращать гарнитуру на шине;
- Если оператор обнаружил, что используемый пильный элемент провис, его потребуется подтянуть. Для этого нужно поворачивать натяжитель до тех пор, пока деталь для распиловки не натянется;
- Затем нужно ослабить винты, которые в штатной комплектации предназначенные для крепления заводской шины;
- Далее потребуется вставить шину и завернуть винты.
https://youtube.com/watch?v=CkLsBKh2ysg
Основные характеристики
Любой инструмент, использующийся для осуществления резки древесины, требует постоянной заточки, смазки и замены. Это касается, в том числе, и цепи бензопилы
При приобретении такой детали очень важно обратить внимание на ее совместимость как с самим устройством, так и с предстоящей работой, которую нужно выполнить
Производителей цепей бензопил используют определенные стандартные технические характеристики при проектировке данных изделий. Это позволяет покупателям намного проще осуществлять выбор данных устройств.
К основным характеристикам цепей бензопил относятся такие параметры, как:
- угол заточки резца;
- форма режущих элементов;
- высота зубьев относительно ограничителей.
Кроме вышеперечисленных технических характеристик, цепи бензопил отличаются некоторыми другими особенностями. К ним относятся габаритные размеры, толщина и длина данных изделий. Они различают по таким параметрам, как:
- расстояние между режущими элементами – так называемый шаг цепи;
- полная длина цепи – количество ее звеньев;
- толщина направляющих хвостовиков относительно шины устройства.
Толщина хвостовика — ширина ведущих звеньев
Хвостовой частью называется тот участок цепи, который располагается во внутренней части шины. Хвостовая часть бывает разной толщины, поэтому ее следует выбирать в зависимости от размера паза шины. Чем меньше мощность бензопилы, тем меньше толщина хвостовой части цепи нужна. Различают следующие размерности толщин хвостовых частей цепей:
- 1,1 мм
- 1,3 мм
- 1,5 мм
- 1,6 мм
- 2 мм
Для бытовых бензопил подходят устройства с размером хвостовика 1,1-1,3 мм, а для профессиональных используются материалы с толщиной хвостовика 1,6 мм. Толщина 1,5 мм применяется для полупрофессиональных и профессиональных агрегатов. Размер хвостовой части звеньев 2 мм означает, что эти устройства предназначены для специальных профессиональных бензопил, которые эксплуатируются в тяжелых условиях. Для электропил нужно покупать цепи с размером хвостовика 1,1 мм.
Как выбрать устройство по толщине хвостовой части
Как исключить риски покупки цепного фальсификата
Отдельные недобросовестные производители и продавцы пытаются выдавать свои поделки за высококачественную продукцию известных брендов. Они подделывают и саму цепь, и фирменную упаковку. Внешне инструмент выглядит точно так же, но, поскольку фальсификаторы экономят на материалах, долго он не прослужит.
Упаковка, как правило, сделана из неплотного картона, печать часто смазанная и нечеткая. Если взять несколько таких упаковок – на всех будет один и тот же серийный номер.
Опытные мастера советуют не играть в рулетку, самостоятельно пытаясь распознать подделку. Лучше покупать цепи в фирменных сервисных центрах или в проверенных строительных магазинах, дорожащих своей репутацией и не связывающихся с фальсификаторами.
Из чего состоит
Современная пильная цепь сделана из звеньев трех типов:
Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их еще называют хвостовиками, устанавливаются между соединительными и рабочими с определенным шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.
Два основных вида, которые сейчас можно встретить в продаже: чипперные и чиззельные цепи. Разделение основано на индивидуальных параметрах и форме рабочего зуба.
Чипперные — более универсальные.
Они могут применяться, как обычными пользователями для работы в быту, так и профессионалами для продольного пиления. Наиболее часто профессионалы используют пильные цепи такого вида на бензопилах, работающих в пилорамах типа LOGOSOL
Они, при условии соблюдения необходимого угла заточки (10 0 ), способны быстро пилить вдоль волокон, что в пилораме самое важное, при этом их работоспособность и высокая производительность сохраняется длительное время. При необходимости цепи такого вида, как и остальные, можно затачивать, применяя для этого напильник или заточной станок
Чиззельные – показывают большую производительность при поперечном резе
Чиззельные – показывают большую производительность при поперечном резе.
Используются профессионалами при валке и раскряжевке. Углы атаки такой цепи агрессивные, она легко врезается и быстро режет, но только поперек волокон. Скорость реза вдоль, даже при условии правильной заточки, у такой гарнитуры меньше.
Ниже представлено видео о видах цепей и критериях выбора для бензопилы. В нем подробно рассказывается об основных параметра гарнитуры. Показывается, как выглядят звенья разных типов и размеров
Большое внимание уделяется шагу и ширине
Специальные
Отдельным видом цепей для бензопил являются твердосплавные, специального назначения. К таким относятся цепи для резки бетона, газобетона или аварийно-спасательных работ. Конструкция зуба в такой гарнитуре включает в себя победитовую напайку, которая и позволяет пилить бетон, тонкий металл, арматуру, стекло.
Стоят подобные цепи очень дорого. Рядовому пользователю покупать их не целесообразно.
Заточной станок Stihl
В заключение немного о заточном станке Штиль. На сегодняшний день на официальном сайте компании представлен станок USG. Заточка на станке работает автоматически, а подача осуществляется вручную. Станок способен точить не только режущую кромку рабочего зуба, но и ограничитель глубины, что сделать на аналогичных станках конкурентов невозможно. Подробнее о заточном станке Штиль и его работе смотрите в видео.
Компания Штиль, выпускает качественные цепи для своих бензопил и высоторезов, которые пользуются популярностью, как среди профессионалов, так и у обычных пользователей. Если сравнивать цепи Stihl c конкурентами, то они немного прочнее, но сложнее поддаются ручной заточке, что для рядовых пользователей не очень хорошо, т. к. для заточки приходится обращаться в сервисный центр.
Количество звеньев
Подсчитывается общее количество звеньев, как режущих, так и соединительных.
Теперь, совершенно очевидно, что «цепь на 25 зубьев» превращается в цепь с 50 звеньями, а «цепь на шину 35 см» может быть как с шагом 3/8 дюйма, так и с шагом 0,325 дюйма, более того, у различных производителей при одном и том же шаге цепи и длине шины количество звеньев пильной цепи варьируется. Это обусловлено расположением цепного колеса на самой пиле.
В те моменты, когда под рукой нет инструкции по эксплуатации бензопилы, а самостоятельно маркировку ее режущей гарнитуры установить не получается, на помощь приходят информационные таблицы, призванные не только упростить жизнь владельцам бензоинструментов, но и избавить их от вероятных оплошностей, которые можно допустить, выбрав неподходящие размеры шины или самого цепного полотна.
Как выбрать цепь для бензопилы?
Как установить пильную цепь и шину
Cовет от Stihl – Натягивайте цепь правильно!

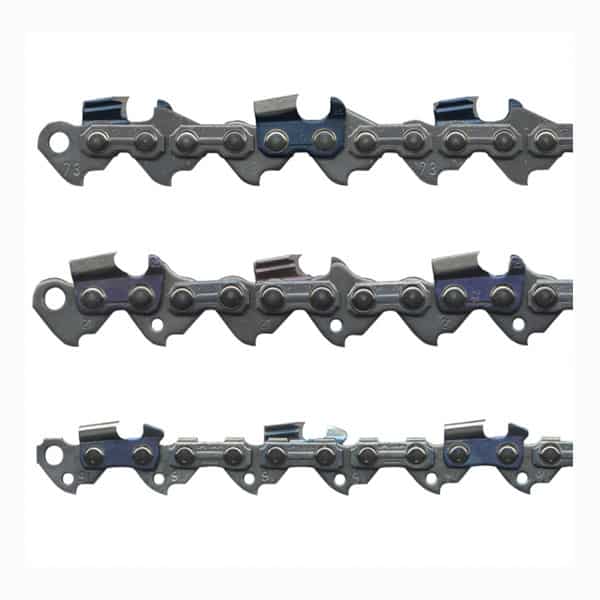

Шаговые характеристики пильной цепи
Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.
Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.
Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага – 0, 404“.
Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.
Как узнать
Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:
- Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
- Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
- Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.
От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.
Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.
Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.
Почему табличный вариант представления информации самый лучший?
Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:
- размерность шины (в см);
- шаг цепи;
- толщина хвостиков (мм);
- общее число звеньев цепи.
Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.
Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.
Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.
Суммарное количество режущих звеньев так же учитывается при подборе цепи.

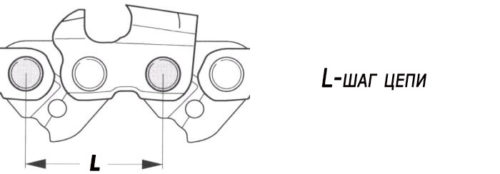

Шаг — длина участка между центрами соседних звеньев
Шагом называется важный параметр, по которому ориентируются для выбора цепи для бензопил. Измерить шаг на своей имеющейся гарнитуре можно путем прикладывания линейки к первому и третьему звену заклепок. Этот параметр измеряется в дюймах, и чем больше это значение, тем выше производительность инструмента.
Как выбрать гарнитуру по шагу
Важно понимать! На бытовые бензопилы не рекомендуется ставить цепь с большим шагом, так как они будут создавать колоссальную нагрузку на двигатель.
Перед рассмотрением пильной гарнитуры разных шагов, нужно уточнить мощность своего инструмента, так как от нее зависит правильность выбора. Стандартизированные размеры шагов имеют следующие значения:
| Шаг | Описание назначения |
| 0,25 или 1/4 | Встречаются крайне редко, и почти уже не применяются |
| 0,325 | Предназначены для бензопил бытового и полупрофессионального типа |
| 0,375 или 3/8 | |
| 0,404 | Устанавливаются на полупрофессиональные и профессиональные инструменты |
| 0,75 или 3/4 | Используются в агрегатах профессионального типа, но встречаются крайне редко |
По таблице можно быстро узнать, какой тип пильной гарнитуры в зависимости от шага нужен под имеющийся инструмент.
https://youtube.com/watch?v=wGZ7ltNAP8E%3F
Внешние признаки тупых зубчатых пил
Наиболее популярными бензопилами являются инструменты австрийской компании Stihl, в частности Shtil-180 (если точно, Stihl MS-180-14 »). Такая бензопила может обрезать ветку, а ветви среднего диаметра. справиться с мощностью 1500 ватт. Несмотря на качественную сталь, которая является товарным знаком (мы не рассматриваем китайские подделки!) Используется для изготовления зубов, самозатачивание потребует навыков и времени.
Читать также: Регулировка оборотов двигателя постоянного тока 12 вольт
Следует обратить внимание на следующие внешние признаки притупления режущей цепи:
- На рабочем угле зуба появилась коническая секция.
- При перемещении от рабочего угла к верхней поверхности радиальное закругление отличается визуально.
- Во время начальной подачи, даже при относительно низкой интенсивности, введение рабочей кромки зуба в толщину древесины осуществляется с большим сопротивлением.
- На этапе стабильной резки цепная цепь начинает вибрировать, и уровень шума бензопилы заметно возрастает.
- При распиловке в продольном направлении поверхность разреза имеет грубые черенки и щепу древесины. Сами чипы становятся намного меньшими по размеру.
Испытание проводится на сухом, и в любом случае не на древесине с высокой влажностью. Частота заточки зависит от направления основного пиления. Если он выполняется в основном в осевом направлении, то резкость должна выполняться гораздо чаще.
Существующие размеры шага
Шаг цепи — ключевой параметр, требующий особого внимания при выборе режущего элемента для бензопилы. Измеряется он в дюймах и определяется, как промежуток между режущими звеньями или промежуток между тремя заклепками пильного элемента. На следующем изображении наглядно проиллюстрировано, как определяется шаг цепи.
Каждой пиле свойственен индивидуальный шаг цепи.
Цепи с определенным шагом всегда предназначаются для агрегатов определенной мощности, с учетом крутящего момента. Уменьшение шага не только снижает производительность устройства, но уменьшает нагрузку на двигатель. И наоборот, при большом шаге возрастает продуктивность аппарата, но мощности требуется больше.
Кроме всего, существует такое понятие, как “агрессивность” агрегата. В данном случае имеется в виду простота управления. Чем шаг больше, тем с большей силой зубья “рвут” древесину. К тому же, из-за больших размеров режущих звеньев, увеличивается и ширина пропила, а значит, оператору потребуется прилагать больше усилий для удержания аппарата в руках. Исходя из вышесказанного, использовать на маломощном агрегате цепь с большим шагом не стоит, поскольку таким образом можно привести устройство в негодность.
Шаг 0,325 дюйма
Это минимальное значение шага, но, тем не менее, самое распространенное. Пильные элементы, имеющие данный шаг, обычно устанавливаются на любительских и полупрофессиональных агрегатах, имеющих небольшую мощность — в диапазоне 3-3,5 л.с. Этого достаточно, чтобы без труда спиливать сучья, валить тонкие деревья, выполнять мелкие строительные работы. Цепь с шагом 0,325 дюйма работает плавно, без вибрации, не “рвет” древесину, не перегружает двигатель и не утомляет оператора.
Шаг 0,375 или 3/8
Маркировка может выглядеть как десятичная дробь или обыкновенная. Никакой разницы между этими обозначениями нет: три разделить на восемь получится 0,375. Обыкновенная дробь в маркировке призвана исключить путаницу между цифрами 0,375 и 0,325.
Данные цепи устанавливают на более мощных агрегатах — имеющих 4 л.с. Такими пильными элементами можно спиливать деревья среднего диаметра. Цепи с шагом 3/8 дюйма устанавливаются на полупрофессиональные бензопилы и агрегаты класса профи.
Шаг 0,404
Пилы с таким шагом устанавливают только на профессиональных агрегатах с мощностью не менее 5,5 л.с. Пилой с шагом 0,404 дюйма можно спиливать деревья любой толщины, а агрегаты под данный режущий элемент обладают большим крутящим моментом, что значительно облегчает работу человека.
Важно знать, что шаг цепи всегда соответствует шагу звездочек, как ведомой, так и ведущей. Из этого следует, что, если в документации к аппарату указано, что он работает с цепью, имеющей шаг 0,404, то ставить цепь на бензопилу с шагом 3/8 не следует
Перед установкой цепи с другим шагом требуется приобретать полный комплект, включающий как шину, так и обе звездочки: ведущую и ведомую.
Подбор цепи и шины для бензопилы. А так же советы по использованию.
Подбор цепи и шины для бензопилы трудная задача для многих, поэтому я решил рассказать в этой статье про это подробно. В конце несколько советов по использованию.
Подбор цепи
Самый простой вариант это, если у Вас на шине не стерлась информация о подходящей вам цепи. Тогда все просто по этим параметрам и покупайте цепь. Второй вариант, если осталась упаковка (пакет или коробка) от цепи. Из маркировки на упаковке можно выяснить количество звеньев цепи. Третий вариант тоже не сложный, но необходимо знать по каким параметрам нужно подбирать цепь.
Необходимые параметры цепи:
- количество звеньев
- шаг цепи
- толщина зуба ведущего звена
Как посчитать звенья
Длина цепи измеряется не в сантиметрах, а по количеству звеньев. Что бы быстрее и удобнее можно было посчитать звенья, цепь нужно сложить и выровнять звенья друг напротив друга. Далее считаем парами, потом умножаем на 2. Если в конце осталось одно звено без пары, то после умножения, это звено прибавляем к общему количеству. Например, 28•2+1=57.
Шаг цепи
Шаг цепи — это расстояние между заклепками, измеряется в дюймах. Основные размеры, которые можно сейчас встретить на пилах ¼″, 3/8″, 0.325″, 0.375″, 0.404″. Они применяются в зависимости от класса бензопилы. Самые распространенные шаги 3/8″ и 0.325″. Применяются на бытовых и полупрофессиональных пилах.
Толщина зуба ведущего звена
Толщину зуба ведущего звена все производители указывают последнее время в мм. Используются следующие: 1,1 мм, 1,3 мм, 1,5 мм, 1,6 мм. Применяются в зависимости от класса бензопилы и длинны шины. Самый распространенный 1,3 мм. Если толщина паза шины будет шире, чем толщина звена, то во время пиления бензопилу будет уводить.
Подбирать толщину звена, используя шину, нельзя. Особенно, если шина уже использовалась. В использованной шине паз изношен и никак не может быть эталонным. Лучше измерить звено микрометром или штангенциркулем.
Узнав все три эти параметра, вы можете купить правильную цепь для своей бензопилы.
Подбор шины
Шина подбирается по нескольким параметрам:
- длинна
- тип хвостовика
- толщина паза (если, цепь уже есть)
- шаг цепи
- расположение смазочного отверстия
Длину шины нужно выбирать исходя из рекомендаций производителя, если такой информации у вас нет, подбирать такую же, которая использовалась.
виды хвостовиков шин
Тип хвостовика очень важен, так как шина с другим либо не подойдет, либо принесет только вред. Основное деление типов хвостовиков шины: закрытый и открытый. Далее подбираем в точности по форме.
Толщина паза подбирается по толщине ведущего звена. Например, если толщина звена 1,3 мм, то паз по ширине должен быть 1,3 мм.
Шаг цепи важен для того, что бы шаг звездочки совпал с шагом цепи.
Если на вашей шине есть отверстие для смазки цепи, оно должно быть точно на том же месте. Если оно не совпадает или вообще отсутствует, то смазка не будет поступать на шину и цепь. Это приводит к перегреву и быстрому износу цепи и шины или полностью придут в негодность.
Несколько советов
Когда вы определились со всеми параметрами и собрались в магазин, обязательно возьмите с собой цепь и шину. Это поможет продавцу для правильного подбора или вам для сравнения и уверенности в выборе.
Цепь всегда выбирайте с закаленным зубом. Так же будет хорошо, если на режущем зубе цепи есть метка, до которой можно затачивать зуб. Еще по этой метке можно определить угол заточки цепи.
После завершения работы, ослабляйте немного цепь, до небольшого провисания. Не секрет, что при пилении цепь нагревается и растягивается, после этого мы ее натягиваем на шину. Что бы цепь не остывала в натянутом состоянии, ослабьте натяжение. Это продлит срок службы цепи.
Переворачивайте шину на другую сторону перед каждым пилением. Равномерный износ шины также продлит срок службы пилы.
В запасе лучше иметь одну или две цепи. Нужно это для того, что бы после каждого пиления менять их поочередно, опять же для увеличения ресурса.
Если у Вас не осталось ни шины ни пилы, обратитесь на специальные сервисы производителей цепей в интернете. Эти сервисы помогают правильно подобрать цепь и шину по моделям для бензопил всех известных брендов.
Теперь Вы знаете все параметры, что бы правильно выбрать цепь и шину для бензопилы. Удачной работы!
Если остались какие-то вопросы, пишите их в коментарии
Толщина ведущего звена (хвостика)
Данный параметр является вторым по важности при выборе пильного элемента. Следует знать, что на разных марках бензопил шина будет отличаться по ширине. Ведущие звенья также предназначаются только под определенный тип шин
Ведущие звенья также предназначаются только под определенный тип шин.
Ведущие звенья бывают следующих размеров.
- 0,043” или 1,1 мм. Это самое маленькое ведущее звено. Устанавливается обычно в миниатюрных цепях, которые предназначены для “слабеньких”, бытовых агрегатов, не предназначенных для больших нагрузок.
- 0,05” или 1,3 мм. Хотя разница с предыдущим примером незначительная, режущий элемент рассчитан на более ощутимые нагрузки. Цепи со звеном 1,3 мм наиболее распространены среди владельцев бытовых и полупрофессиональных бензопил, имеют небольшой вес и достаточно надежны.
- 0,058” или 1,5 мм. Данный тип пил имеет не меньшую популярность, чем предыдущий, но используется уже не только в полупрофессиональном инструменте, но и в аппаратах класса профи.
- 0,063” или 1,6 мм. Цепи с такой толщиной хвостика являются более прочными и ставятся только на инструмент для профессионалов.
- 0,08” или 2 мм. Этот размер является завершающим среди типов ведущих звеньев. Цепь рассчитана на длительную работу и серьезные нагрузки. Не сложно догадаться, что элемент используется только на высокопрофессиональных бензопилах, обладающих высокой мощностью.
В итоге, чем больше толщина ведущего звена, тем прочнее и качественнее цепь, и тем большие нагрузки она сможет выдерживать. Но, выбирая режущий элемент, необходимо сверяться с инструкцией к аппарату, где указывается, какого размера шину допускается на нем устанавливать.
Подводя итоги
Сейчас в продаже существует множество моделей цепей для бензопил. Для начала нужно знать какой типоразмер подходит именно на вашу бензопилу и не ошибиться в покупке. Для этого предлагаем почитать ряд интересных и полезных статей, например о том, как выбрать цепь для пилы, или обзор цепейи фирмы Stihl, Husqvarna или Oregon
Кстати, при покупке обращайте внимание на шаг цепи, он свой у каждой бензопилы. Еще есть очень дорогие и производительные цепи с победитовыми напайками
Вторым этапом нужно правильно установить ее на бензопилу. Это несколько трудоемкий процесс, но если знать, как самостоятельно одеть и настроить цепь на пильную шину, то у радивого хозяина проблем быть не должно.
Надеемся, после прочтения этой статьи у вас все получится с первого раза. Но чтобы свести к минимуму появления проблем с бензопилой и цепью в будущем помните 3 основных правила:
- Если цепь износилась и провисла – замените ее на новую;
- Если при распиловке появляется вибрация и рез плохой – следите за натяжением цепи на бензопиле;
- Никогда не пользуйтесь дефектными или отремонтированными сомнительными специалистами пильными полотнами, здоровье ваше и тех, кто находится рядом гораздо важнее небольшой экономии средств на покупке новой и надежной цепи.
