Цена
Стоимость центровочных сверл напрямую зависит от их размерности. Так, например, самые маленькие 1-милиметровые устройства стоят порядка 15 рублей за единицу. Наиболее большие сверла с диаметром 6.3 миллиметра стоят порядка сотни рублей.
Сверление отверстий, особенно в твердых материалах, сопряжено, как правило, с рядом сложностей. Во-первых, сверло скользит по поверхности, нередко и после нанесения керна. Во-вторых, не всегда можно добиться строгой перпендикулярности продольной оси обычного инструмента. А это большой минус, если к качеству обработки основы предъявляются повышенные требования.
Применение специального центровочного сверла снимает все подобные проблемы, в том числе, и с постепенным накоплением вероятных неточностей, связанных с ошибками сверления. Что собой представляют ЦС, чем они лучше традиционных образцов, когда целесообразно использовать именно их – тема предлагаемой статьи.
ТУ на комбинированные центровочные сверла прописаны в . В документе указаны типоразмеры изделий (приложение 1), особенности маркировки, требования к продукции (таблицы 5 – 7).
Центровочные сверла относятся к инструменту категории «профессиональный» и применяются в основном на предприятиях или в ремонтных мастерских, имеющих станочное оборудование (токарное, ).

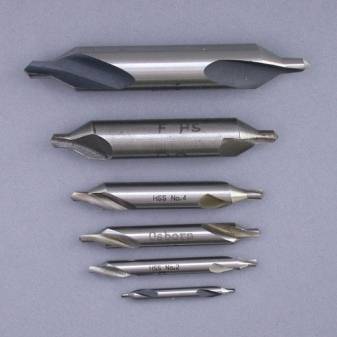

Типы центровочных сверл комбинированных
- A, B – под отверстия центровочные 600. Первое исполнение – без конуса предохранительного, второе – с ним.
- C – аналогично сверлу типа A, но для отверстий 750.
- R – для отверстий центровых с дугообразной образующей.
Для каждого типа ЦС предусмотрено 2 исполнения: d менее или равно 0,8; d ˃ 0,8 (мм).С чем это связано? Инструмент первого варианта обеспечивает минимальную шероховатость стенок в месте сверления, второго – чуть большую. Другими словами, разница – в качестве выборки металла.
Более подробно ознакомиться со всеми условными обозначениями можно по таблице №2 ГОСТ.
Стоимость центровочных сверл
Зависит в основном от диаметра и варианта исполнения. Разброс цен, с учетом большого ассортимента, значительный. К примеру, сверло типа A 0,9 мм стоит порядка 28 рублей. Более крупный аналог (ПК В 5) обойдется в 412 рублей. Если говорить об изделиях, которые чаще всего используются в быту, то их стоимость лежит в пределах 23 – 486 руб/ед.
Специфика использования ЦС в домашних условиях
Считается, что в основном центровочными сверлами пользуются те, кто занимается самостоятельным конструированием. Например, изготовлением печатных плат. Учитывая их миниатюрность, плотность предполагаемой компоновки радиодеталями, точность высверливания под их ножки отверстий приобретает особое значение. И это справедливо, но только отчасти.
Центровочное сверло станет незаменимым помощником, если возникнет проблема с выкручиванием крепежной детали (винта, шурупа, самореза). Такое бывает довольно часто, особенно если какое-либо изделие эксплуатируется вне помещения. В подобных случаях говорят «прикипело». Но если немного высверлить с помощью ЦС головку крепежа, то он легко поддастся отвертке. Проверено.
Не меньшую пользу принесет центровочное сверло тем, кто любит столярничать на дому.
Проделывание отверстий, фасок при изготовлении, например, предметов меблировки также требует максимальной точности. Иначе при сборке выявятся перекосы конструктивных частей.
Комбинированное центровочное сверло используется для создания в заготовках из разных видов чугуна, нелегированной, легированной стали и металлокерамических сплавов на базе бронзы и железа центровочных отверстий.
Центровочные сверла
Что это и для чего нужны?
Центровочные сверла — это особый вид инструмента, который используется в металлообработке и служит для создания точных отверстий в различных материалах.
Основной задачей центровочных сверел является создание точки для последующего сверления. Их использование позволяет точно центрировать дрель, улучшая качество и точность сверления. Кроме того, центровочные сверла часто применяются для создания резьбы, изготовления заготовок и компонентов для различных механизмов.
При выборе центровочных сверел необходимо учитывать их размер, диаметр и материал, из которого они изготовлены. Размер должен соответствовать диаметру дрели, которую вы планируете использовать. Наиболее распространенные материалы для центровочных сверел — это высококачественная сталь. Однако, для обработки специальных материалов, таких как нержавеющая сталь, медь или алюминий, также могут использоваться центровочные сверла, изготовленные из специальных материалов.
ТИПЫ И РАЗМЕРЫ
1.1. Комбинированные центровочные сверла должны изготовляться четырех типов:
А – сверла для центровочных отверстий 60° без предохранительного конуса;
В – сверла для центровых отверстий 60° с предохранительным конусом 120°;
С – сверла для центровых отверстий 75° без предохранительного конуса;
R – сверла для центровых отверстий с дугообразной образующей. Каждый тип сверл должен изготовляться в 2 исполнениях.
(Измененная редакция, Изм. № ).
1.2. Размеры сверл должны соответствовать указанным на черт. 1 – 4 и в табл. 1 – 4.
Тип А
Для d до 0,8 мм
Для d св. 0,8 мм
Черт. 1
Таблица 1
мм
Исполнение 1 | Исполнение 2 | d | D | l | L | ||||
Обозначение | Применяемость | Обозначение | Применяемость | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
2317-0164 | 2317-0038 | (0,50) | 3,15 | 1,0 | -0,2 | 21,0 | -2,0 | ||
2317-0165 | 2317-0039 | (0,63) | 1,2 | -0,3 | |||||
2317-0166 | 2317-0041 | (0,80) | 1,5 | -0,4 | |||||
2317-0101 | 2317-0001 | 1,00 | 1,9 | -0,6 | 33,5 | -4,0 | |||
2317-0102 | 2317-0002 | (1,25) | 2,2 | ||||||
2317-0108 | 2317-0003 | 1,60 | 4,00 | 2,8 | -0,8 | 37,5 | |||
2317-0104 | 2317-0004 | 2,00 | 5,00 | 3,3 | 42,0 | ||||
2317-0105 | 2317-0005 | 2,50 | 6,30 | 4,1 | -1,0 | 47,0 | |||
2317-0106 | 2317-0006 | 3,15 | 8,00 | 4,9 | 52,0 | ||||
2317-0107 | 2317-0007 | 4,00 | 10,00 | 6,2 | -1,2 | 59,0 | -6,0 | ||
2317-0108 | 2317-0008 | 5,00 | 12,50 | 7,5 | 66,0 | ||||
2317-0109 | 2317-0009 | 6,30 | 16,00 | 9,2 | 74,0 | ||||
2317-0111 | 2317-0010 | 8,00 | 20,00 | 11,5 | -1,4 | 83,0 | |||
2317-0112 | 2317-0011 | 10,00 | 25,00 | 14,2 | 103,0 |
Примечание.
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. (Исключено, Изм. № 2).
Пример условного обозначения сверла типа А, диаметром d = 1,0 мм, исполнения 1:
Сверло 2317-0101 ГОСТ 14952-75
То же, исполнения 2:
Сверло 2317-0001 ГОСТ 14952-75
Тип В
Черт. 2
Таблица 2
мм
Исполнение 1 | Исполнение 2 | d | D | D1 | l | L | ||||
Обозначение | Применяемость | Обозначение | Применяемость | Номин. | Пред. откл. | Номин. | Пред. откл. | |||
2317-0167 | 2317-0042 | (0,80) | 4,0 | 1,70 | 1,5 | -0,4 | 33,5 | -3,0 | ||
2317-0113 | 2317-0012 | 1,00 | 4,0 | 2,12 | 1,9 | -0,6 | 37,5 | -4,0 | ||
2317-0114 | 2317-0013 | (1,25) | 5,0 | 2,65 | 2,2 | 42,0 | ||||
2317-0115 | 2317-0014 | 1,60 | 6,3 | 3,35 | 2,8 | -0,8 | 47,0 | |||
2317-0116 | 2317-0015 | 2,00 | 8,0 | 4,25 | 3,3 | 52,5 | -4,5 | |||
2317-0117 | 2317-0016 | 2,50 | 10,0 | 5,30 | 4,1 | -1,0 | 59,0 | -6,0 | ||
2317-0118 | 2317-0017 | 3,15 | 11,2 | 6,70 | 4,9 | 63,0 | ||||
2317-0119 | 2317-0018 | 4,00 | 14,0 | 8,50 | 6,2 | -1,2 | 70,0 | |||
2317-0121 | 2317-0019 | (5,00) | 18,0 | 10,60 | 7,5 | 78,0 | ||||
2317-0122 | 2317-0020 | 6,30 | 20,0 | 13,20 | 9,2 | 83,0 | ||||
2317-0168 | 2317-0043 | 8,00 | 25,0 | 17,00 | 11,5 | -1,4 | 103,0 | |||
2317-0169 | 2317-0044 | 10,00 | 31,5 | 21,20 | 14,2 | 128,0 |
Примечание.
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. (Исключено, Изм. № 2).
Пример условного обозначения сверла типа В, диаметром d = 1,0 мм, исполнения 1:
Сверло 2317-0113 ГОСТ 14952-75
То же, исполнения 2:
Сверло 2317-0012 ГОСТ 14952-75
Тип С
Для d = 0,8 мм
Для d св. 0,8 мм
Черт. 3
Таблица 3
мм
Исполнение 1 | Исполнение 2 | d | D | l | L | ||||
Обозначение | Применяемость | Обозначение | Применяемость | Номин. | Пред. откл. | Номин. | Пред. откл. | ||
2317-0123 | 2317-0021 | 0,8 | 3,15 | 1,5 | -0,4 | 21,0 | -2,0 | ||
2317-0124 | 2317-0022 | 1,0 | 1,9 | -0,6 | 33,5 | -4,0 | |||
2317-0125 | 2317-0023 | 1,6 | 4,00 | 2,8 | -0,8 | 37,5 | |||
2317-0126 | 2317-0024 | 2,0 | 5,00 | 3,3 | 42,0 | ||||
2317-0127 | 2317-0025 | 2,5 | 6,30 | 4,1 | -1,0 | 47,0 |
Примечания: (Исключены, Изм. № 2).
Пример условного обозначения сверла типа С, диаметром d = 1,0 мм, исполнения 1:
Сверло 2317-0124 ГОСТ 14952-75
То же, исполнения 2:
Сверло 2317-0022 ГОСТ 14952-75
Тип R
Для d до 0,8 мм
Для d св. 0,8 мм
Черт. 4
Таблица 4
мм
Исполнение 1 | Исполнение 2 | d | D | L | l | r | ||||
Обозначение | Применяемость | Обозначение | Применяемость | Номин. | Пред. откл. | Номин. | Пред. откл. | |||
2317-0171 | 2317-0045 | (0,50) | 3,15 | 21,0 | -2,0 | 2,00 | 1,6 | -0,3 | ||
2317-0172 | 2317-0046 | (0,63) | 2,40 | 2,0 | -0,4 | |||||
2317-0128 | 2317-0026 | (0,80) | 3,00 | 2,5 | -0,5 | |||||
2317-0129 | 2317-0027 | 1,00 | 33,5 | -4,0 | 3,15 | -0,65 | ||||
2317-0130 | 2317-0028 | (1,25) | 3,35 | 4,0 | -0,85 | |||||
2317-0131 | 2317-0029 | 1,60 | 4,00 | 37,5 | 4,25 | 5,0 | -1,0 | |||
2317-0132 | 2317-0030 | 2,00 | 5,00 | 42,0 | 5,30 | 6,3 | -1,3 | |||
2317-0133 | 2317-0031 | 2,50 | 6,30 | 47,0 | 6,70 | 8,0 | -1,7 | |||
2317-0134 | 2317-0032 | 3,15 | 8,00 | 52,0 | 8,50 | 10,0 | -2,0 | |||
2317-0135 | 2317-0033 | 4,00 | 10,00 | 59,0 | -6,0 | 10,60 | 12,5 | -2,5 | ||
2317-0136 | 2317-0034 | (5,00) | 12,50 | 66,0 | 13,20 | 16,0 | -3,5 | |||
2317-0137 | 2317-0035 | 6,30 | 16,00 | 74,0 | 17,00 | 20,0 | -4,0 | |||
2317-0138 | 2317-0036 | (8,00) | 20,00 | 83,0 | 21,20 | 25,0 | -5,0 | |||
2317-0139 | 2317-0037 | 10,00 | 25,00 | 103,0 | 26,50 | 31,5 | -6,5 |
Примечание. Размеры, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения сверла типа R, диаметром d = 1,0 мм, исполнения 1:
Сверло 2317-0129 ГОСТ 14952-75
То же, исполнения 2:
Сверло 2317-0027 ГОСТ 14952-75
1.1, 1.2. (Измененная редакция, Изм. № 2).
1.3. Конструктивные размеры и геометрические параметры сверл указаны в рекомендуемом приложении.
Использование в домашних условиях
Несмотря на то, что сверла центровочного типа являются профессиональными, многие домашние умельцы нашли им успешное применение. Большой популярностью такие сверла пользуются у радиолюбителей, которым часто приходиться сверлить отверстия небольшого диаметра в печатных платах. Обладая за счет особенностей своей конструкции высокой жесткостью, сверла центровочного типа в таких ситуациях более предпочтительны, чем стандартный сверлильный инструмент небольшого диаметра.
Сверление отверстий в печатной плате
Одной из операций, которую успешно выполняют при помощи центровочного инструмента, является высверливание шурупов или винтов, которые невозможно выкрутить обычной отверткой. При помощи центровочного инструмента головки таких неподдающихся крепежных элементов просто высверливаются, после чего их можно легко выкрутить. Проще всего такая задача решается, если необходимо высверлить головку винта или шурупа, на которой выполнены прорези для отверток крестового типа. Если же речь идет о головке с прорезями под прямую отвертку, то ее необходимо предварительно накернить, чтобы обозначить точное место захода сверла.

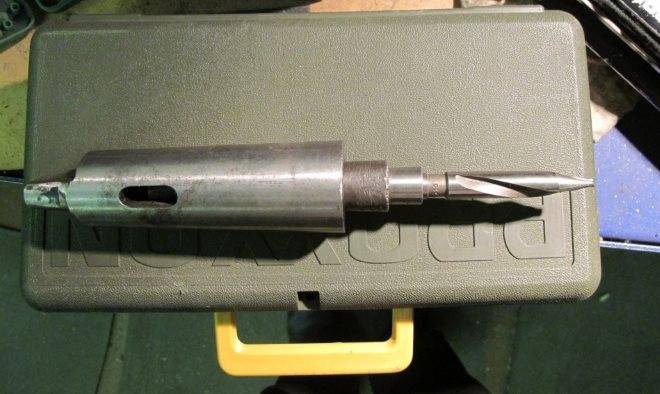

Центровочное сверло с винтовой заточкой и хвостовиком под конус Морзе
Любому домашнему умельцу не составит труда приобрести центровочный инструмент любого диаметра. В свободной продаже сегодня находится большой ассортимент сверл, включающий как отечественные, так и зарубежные торговые марки.
Если говорить о предпочтениях домашних мастеров, то в их среде, судя по отзывам и рекомендациям, большой популярностью пользуются сверла центровочного типа, выпускаемые под известной торговой маркой Dormer. Этот инструмент отличается высоким качеством исполнения, о чем можно судить даже по его фото, он надежен и долговечен в эксплуатации.
Центровочные сверла Dormer изготавливаются из быстрорежущей инструментальной стали HSS
Центровочный инструмент ТМ Дормер изготавливается из быстрорежущей стали и для обеспечения высокой твердости готового изделия подвергается специальной термической обработке. В результате таких технологических манипуляций получается инструмент, которым можно без труда сверлить очень твердые металлы, в том числе и нержавеющую сталь.
В металл, из которого изготавливаются центровочные сверла Дормер, производитель добавляет кобальт, что позволяет режущему инструменту сохранять свою первоначальную твердость даже при повышенных температурах обработки. Износостойкость продукции данной торговой марки также заслуживает похвалы.
ПРИЛОЖЕНИЕ 1 (справочное). СВЕДЕНИЯ О ПРИМЕНЕНИИ ФОРМ ЦЕНТРОВЫХ ОТВЕРСТИЙ
ПРИЛОЖЕНИЕ 1 Справочное
| Форма центровых отверстий | Применение |
| а) В случаях, когда после обработки необходимость в центровых отверстиях отпадает. б) В случаях, когда сохранность центровых отверстий в процессе их эксплуатации гарантируется соответствующей термообработкой | |
| В случаях, когда центровые отверстия являются базой для многократного использования, а также в случаях, когда центровые отверстия сохраняются в готовых изделиях | |
| Для оправок и калибров-пробок | |
| Для крупных валов (назначение аналогично с формой А) | |
| Для крупных валов (назначение аналогично с формой В) | |
| В случаях, когда требуется повышенная точность обработки | |
| Для монтажных работ, транспортирования, хранения и термообработки деталей в вертикальном положении | |
| Для конусов инструмента: Морзе, метрических и др. |
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1).
Маркировка и металл, из которого изготовлено центровочное сверло
Маркируют центровочные сверла также согласно ГОСТ 14952-75. Как было указано выше, в своем обозначении они имеют букву (А, В, С или R).
Сверло центровочное по ГОСТ 14952-75 предполагает маркировку «А» и «В», если оно предназначено для создания отверстия углом в 60 градусов. Здесь различие заключается в наличии предохранительного конуса (буква «В») или его отсутствии (буква «А»). Маркировка «С» применяется для сверл, которыми делают отверстия углом 75 градусов (при этом предохранительного конуса нет), а буква R – для сверл, которые делают отверстия со стенками в форме дуги.

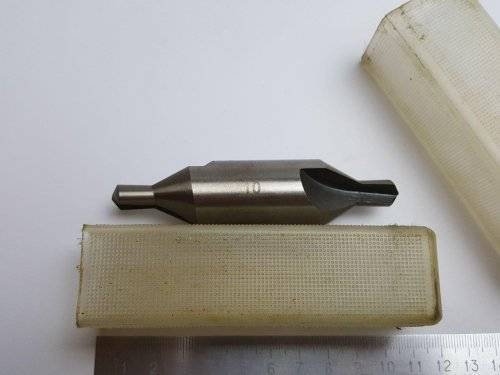

Для примера рассмотрим сверло центровочное диаметром 1,0 мм.
Если сверло имеет тип «А» и сделано в первом исполнении, то оно будет иметь маркировку 2317-0101 ГОСТ 14952-75, а если во втором исполнении, то 2317-0001 ГОСТ 14952-75. Здесь «2317» обозначает конкретные конструктивные характеристики сверла, необходимые для его эксплуатации, а 0101 – порядковый номер типоразмера по заводским таблицам.
Инструменты, относящиеся к группе «В» маркируют по-другому (в частности, если они сделаны в первом исполнении, то как «2317-0113», а если во втором — «2317-00-12»). Сверла типа «С» обозначаются как «2317-0124» (в первом исполнении) и как «2317-0022» (во втором исполнении), а группа R как «2317-0027». И еще раз напомним, что это все верно, если диаметр сверла составляет 1 мм.
Также ГОСТ 14952 75 предполагает, что подобные инструменты будут изготовлены из инструментальной стали Р6М5, ее зарубежного аналога HSS или быстрорежущей стали Р9. Однако, марка стали в маркировке сверл центровочных может не указываться.
Область применения
Центровочные сверла по металлу позволяют массово проделывать отверстия, поэтому они широко используются на промышленных предприятиях. В промышленном секторе данные инструменты применяются для осуществления операций по центровке и металлообработке деталей на токарных, фрезерных или сверлильных станках. Они ускоряют процесс производства и снижают затраты на дополнительное оборудование. Помимо этого, данные инструменты применяются на мебельных фабриках, механических цехах, машиностроительных фабриках и в автосервисах. Благодаря перпендикулярности сверления они стали часто использоваться в деревообрабатывающем секторе.
Также эти металлорежущие инструменты активно применяются в бытовых условиях. Они используются для сверления отверстий малого диаметра. Популярность данных сверл в быту обусловлена их невысокой ценой (их стоимость варьируется от 28 до 486 руб.) и удобством использования. Также центровочные сверла, благодаря высокой прочности конструкции, в домашних условиях используются для высверливания застрявших шурупов или саморезов.
В нынешнее время средства для создания центровочных отверстий начинают внедряться в строительном секторе. Многие мастера используют их во время зенкования – процедуры обработки отверстия детали для создания потайных головок, к которым присоединяются крепежные элементы различных строительных конструкций (заклепки, винты и болты).
Назначение и особенности центровочных сверл
При сверлении отверстий бывает очень важно, чтобы отверстия получились ровным и были просверлены именно в том месте, где это необходимо. Зачастую при отклонении месторасположения отверстий обрабатываемый материал приходится выбрасывать в отходы и понятно, что это приводит к материальным потерям. Поэтому прежде, чем просверлить отверстие, обрабатываема деталь, центруется
Для исполнения процесса центрования используются сверла центровочные. Рассмотрим, какими особенностями, и какую область применения имеет этот инструмент
Поэтому прежде, чем просверлить отверстие, обрабатываема деталь, центруется. Для исполнения процесса центрования используются сверла центровочные. Рассмотрим, какими особенностями, и какую область применения имеет этот инструмент.
Как правило, сверло, предназначенное для центровки, имеет незначительную длину и толстый хвостовик. Для изготовления таких сверл используется твердый метал. Все это позволяет при осуществлении процедуры центрования прикладывать к сверлу значительные усилия, благодаря чему сверлу придается жесткая фиксация и как следствие этого точность засверливания.
Указанный вид сверл широко используется для центровки деталей на токарных станках, засверливания деталей, перед тем как поместить их под фрезерный или сверлильный станок. В быту центровочные сверла так же могут стать, незаменимы, при этом при помощи этого инструмента в бытовых условиях можно не только центровать детали, но и проводить другую работу.
Например, если вам требуется просверлить деталь, имеющую небольшую толщину, то для этого совершенно необязательно использовать обычные сверла, будет вполне достаточно воспользоваться центровочным сверлом, при помощи которого вы просверлите отверстие с высокой точностью и с минимальными усилиями. Многие применяют сверла для центровки в случае, если им необходимо высверлить отверстие. Так, если вам понадобилось высверлить застрявший в металле шуруп или саморез, то при помощи центровочного сверла это можно будет сделать достаточно быстро.
При выборе центровочного сверла необходимо учитывать следующее. Если вы планируете произвести центровку детали перед сверлением, то центровочное сверло должно иметь меньший диаметр, чем диметр будущего отверстия. И наоборот, если вам требуется высверлить застрявший шуруп или другой предмет, то диаметр инструмента необходимо выбирать аналогичный или больше того предмета, который вы собираетесь высверливать. Стоит отметить, что достаточно многие используют центровочные сверла для того, чтобы просверлить отверстие под резьбу. Здесь следует учитывать следующее. Диаметр сверла должен быть меньше, чем диаметр резьбы, иначе вы просто не сможете нарезать резьбу. Например, если вам необходимо нарезать метрическую резьбу М8, то вам понадобится сверло диаметром шесть миллиметров.
При выборе рассматриваемого инструмента следует обращать внимание на то, чтобы он изготовлен по ГОСТ. Как правило, сверла центровочные ГОСТ 14952-75 имеют необходимую универсальность применения и именно этот инструмент пользуются большой популярностью. Указанные центровочные сверла вы сможете приобрести в компании ФастБ, которая производит поставку инструмента от европейских производителей, что является гарантией того, что купленный у компании инструмент прослужит вам весь положенный срок эксплуатации
Указанные центровочные сверла вы сможете приобрести в компании ФастБ, которая производит поставку инструмента от европейских производителей, что является гарантией того, что купленный у компании инструмент прослужит вам весь положенный срок эксплуатации.
fastb.ru
Что это и для чего нужны?
По внешнему виду центровочный тип сверла отличается от стандартного сверла по металлу. В данном случае инструмент имеет 2 рабочие части, которые находятся на противоположных концах рабочего стержня инструмента. Подобный подход дает возможность применять сверло более длительное время без выполнения заточки. Главной особенностью изделия является его усиленный корпус, который втрое толще, чем его самоцентрирующиеся режущие части. Центровочный инструмент при сравнении его с обычным видом сверла имеет короткий корпус и небольшие рабочие части. Такая модификация придает инструменту свойства повышенной твердости и надежности. При работе этим сверлом оно не гнется, очень редко ломается и дает возможность делать отверстия с высокой степенью точности.
Самоцентрирующееся сверло выполнено из 3-х основных частей:
- область крепления сверла в сверловочном оборудовании – основание инструмента;
- область наименьшего диаметра – рабочая режущая часть;
- область наибольшего диаметра – средняя по размеру часть.
Сверло используется для выполнения процедур металлообработки в токарном, сверлильном и фрезеровочном оборудовании различного типа. При осуществлении производственных задач в массовом масштабе центровочный инструмент используют для наметки центра заготовки перед ее помещением в обрабатывающий станок. При этом процесс накренения заготовки может быть пропущен, что упрощает производственный цикл и сокращает время его осуществления.
Это приспособление имеет минимальные риски к деформации или поломке, поэтому в строительной сфере сверло используется в виде зенковочного для металла или древесины. Приспособление не только имеет возможность просверлить предварительное отверстие для самореза, но и выполнить одновременно зенковку, чтобы утопить полностью шляпку метиза в материале.
В некоторых случаях центровочное сверло помогает высверливать шляпки шурупов и саморезов со сбитыми шлицами. Даже радиолюбители нашли применение этому инструменту – малые диаметры сверла применяют для просверливания отверстий в радиоплатах. Стандартные сверла при выполнении таких работ нередко ломаются, тогда как самоцентрирующееся приспособление с размером до 1,5 мм, ввиду особенности конструкции, безотказно справляется с поставленной ему задачей.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Сверла должны быть изготовлены из быстрорежущей стали — по ГОСТ 19265-73.
2.2. Твердость рабочей части центровочных сверл должна быть: у сверл диаметром до 3,15 мм — 63…65 HRC; у сверл диаметром свыше 3,15 мм — 63…66 HRC. Твердость рабочей части сверл из быстрорежущей стали с содержанием ванадия 3% и более и кобальта 5% и более должна быть выше на 1-2 единицы HRC.
2.3. Параметры шероховатости поверхностей сверл по ГОСТ 2789-73 не должны превышать значений, указанных в табл.5.
Таблица 5
мкм
| Наименования поверхностей | Параметры шероховатости по ГОСТ 2789-73 | |||
| Исполнение 1 | Исполнение 2 | |||
| Передняя поверхность сверловочной части и поверхность стружечных канавок | — | 6,3 | — | 10,0 |
| Задняя поверхность сверловочной и зенковочной части | — | 3,2 | — | 6,3 |
| Поверхность зажимной цилиндрической части | 0,63 | — | 1,25 | — |
2.2, 2.3. (Измененная редакция, Изм. N 2).
2.4. На поверхностях центровочных сверл не допускаются трещины, забоины, черновины и цвета побежалости (за исключением канавок, где допускаются цвета побежалости в месте выхода круга).
2.5. Предельные отклонения размеров комбинированных сверл не должны превышать: диаметра сверловочной части . . . k12; диаметра зажимной цилиндрической части . . . h9; углов конуса 60° и 75°. . . минус 30′; угла конуса 120° . . . ±1°. Примечание. Размеры номинальных диаметров сверловочной части должны измеряться в начале режущей части. (Измененная редакция, Изм. N 3).
2.6. Сверла типов А, В и С должны иметь на сверловочной части уменьшение диаметра по направлению к хвостовику (обратную конусность) в пределах 0,05-0,10 мм на 10 мм длины. (Измененная редакция, Изм. N 2).
2.7. Утолщение сердцевины комбинированных сверл в направлении к хвостовику на 5 мм длины должно быть:
| для сверл диаметром до 3,15 мм | 0,40 мм |
| » » » св. 3,15 мм | 0,25 мм |
2.8. Допуск радиального биения вспомогательных кромок сверловочной части относительно оси зажимной части должен быть не более:
| для сверл диаметром до 3,15 мм | 0,03 мм |
| » » » св. 3,15 мм | 0,04 мм |
2.9. Допуск торцового биения, проверяемый посередине режущих кромок, должен быть не более:
| для сверл диаметром до 6,0 мм | 0,10 мм |
| » » » св. 6,0 мм до 10,0 мм | 0,13 мм |
| » » » св. 10,0 мм | 0,15 мм |
Для сверл диаметром до 6 мм вместо допуска торцового биения сверловочной части допускается проверять: разность половины угла при вершине сверла, которая не должна быть более 1°30′; допуск симметричности в радиусном выражении поперечной кромки относительно оси зажимной части сверла:
| для сверл диаметром до 3,15 мм | 0,05 мм |
| » » » св. 3,15 мм | 0,10 мм |
(Измененная редакция, Изм. N 2).
2.10. Разность ширин перьев на одном сверле должна быть не более:
| для сверл диаметром до 3,15 мм | 0,07 мм |
| » » » св. 3,15 мм | 0,10 мм |
2.11. Значения средней наработки до отказа и 95%-ной безотказной наработки сверл из стали Р6М5 исполнения 2 при условиях испытаний, указанных в разд.4, должны быть не менее приведенных в табл.6.
Таблица 6
| Диаметр сверловочной части сверла, мм | Наработка (количество обработанных отверстий) сверлом типа | |||
| А, R, С | В | |||
| средняя | 95%-ная | средняя | 95%-ная | |
| 0,5, 0,63, 0,8, 1,0 | 130 | 39 | 90 | 27 |
| 1,25, 1,6 | 160 | 48 | 120 | 36 |
| 2,0 | 220 | 66 | 145 | 43 |
| 2,5, 3,15 | 250 | 75 | 160 | 48 |
| 4,0, 5,0 | 150 | 45 | 100 | 30 |
| 6,3, 8,0, 10,0 | 130 | 39 | 80 | 24 |
Примечание. Для сверл исполнения 1 поправочный коэффициент на средний и установленный периоды стойкости равен 1,3. (Измененная редакция, Изм. N 3).
2.12. Критерием отказа центровочных сверл диаметром до 3,15 мм является поломка, а от 4 мм и выше — достижение износа по задней поверхности в соответствии с табл.7.
Таблица 7
мм
| Диаметр сверловочной части сверла | |
| 4,0, 5,0 | 0,4 |
| 6,3, 8,0, 10,0 | 0,5 |
2.11, 2.12. (Введены дополнительно, Изм. N 2).
2.13. На каждом сверле должны быть четко нанесены: диаметр сверловочной части; товарный знак предприятия-изготовителя; обозначение сверла (последние четыре цифры); марка стали. Примечания:
1. На сверлах диаметром менее 10 мм допускается обозначение сверла не маркировать.
2. Допускается марки стали Р6М5, Р6АМ5 не маркировать.
3. Допускается маркировать вместо обозначения марки быстрорежущей стали буквы HSS, для марок сталей, содержащих кобальт, — буквы HSS С, при этом марку стали указывать только на этикетках.
2.14. Упаковка, маркировка транспортной и потребительской тары — по ГОСТ 18088-83.
2.13, 2.14. (Введены дополнительно, Изм. N 3).
Технические требования
Твердосплавные сверлильные инструменты изготавливаются по требованиям государственного стандарта, который регламентирует ГОСТ 14952-75. Применяя это устройство, можно выполнить точное по диаметру отверстие, которое расположено в направлении под прямым углом относительно рабочей поверхности. Любые другие приспособления значительно уступают центровочному сверлу в надежности и точности выполнения отверстий.
Согласно нормативам ГОСТа диаметр центровочного приспособления может быть в диапазоне 0,5-10 мм. Различают 4 разновидности такого инструмента для сверления.
- Тип A – необходим при выполнении точных отверстий, центровка конуса которых равна 60°. У инструмента подобного типа отсутствуют режущие края, формирующие предохранительный конус в процессе выполнения сверления.
- Тип B – применяется для высверливания отверстия с наличием предохранительного конуса, размер которого составляет 120°.
- Тип C – используют для отверстий с точной центровкой, но без задействования конусовидного предохранителя. При этом разворот сторон отверстия составит 75°.
- Тип R – применяется для сверления точного по диаметру отверстия, разворот сторон у которого имеет срез в виде дуги.
Центровочные сверла перечисленных типов изготавливаются в 2-х вариациях:
- диаметр режущей части достигает не более 0,8 мм;
- диаметр режущей части превышает 0,8 мм.
При применении сверлильного инструмента, диаметр режущей части которого составляет менее 0,8 мм, гладкость стенок у отверстия намного выше, чем у аналогов. С режущей поверхность более 0,8 мм эта особенность является решающей при выборе типа сверла, применение которого дает разную степень шероховатости готового отверстия. Инструмент, предназначенный для сверления центрированных отверстий, делают из твердых сплавов стали, обладающих быстрорежущими характеристиками.
В соответствии с нормативами ГОСТа твердость изделия по Роквеллу в зависимости от диаметра выглядит следующим образом:
- диаметр до 3,15 мм – обладает твердостью 62-65 HRC;
- диаметр более 3,15 мм – обладает твердостью 63-66 HRC.
При изготовлении центровочного сверла допустимы небольшие отклонения в его диаметре. Эти показатели также регламентированы государственным стандартом:
- диаметры до 0,8 мм могут иметь погрешность в большую сторону на 0,05 мм;
- диаметры от 0,8 до 2,5 мм могут иметь погрешность до 0,1 мм;
- диаметры от 2,5 до 5 мм могут иметь погрешность до 0,12 мм;
- диаметры более 5 мм могут иметь погрешность на 0,15 мм.
Стандартами ГОСТа регламентируется также и внешний вид сверлильного приспособления. На поверхности инструмента не должно быть трещин и сколов, следов чернения или оксидов. Цвета оксидов могут проявлять себя в области канавок сверла, не выходя за пределы точильной окружности.
