Чем смазывать редуктор перфоратора и как это правильно сделать

Как правильно смазать детали: алгоритм действий

Смазывание хвостовой части бура и патрона своими руками выполнить очень просто. Достаточно выполнить такие действия:

• протереть тряпкой патрон и хвостовую часть бура от имеющихся на их поверхности загрязнителей (старой смазки, пыли);
• нанести подходящий состав на хвостовик насадки или добавить прямо в посадочное гнездо.

Следует постоянно следить за наличием смазки, внося ее при необходимости. Пренебрежение данной рекомендацией будет приводить к перегреву бура и повышенному износу патрона. При этом хвостовик может расплющиться либо оторваться от рабочей части насадки.

Касательно смазывания редуктора, дела обстоят немного сложнее. Большинство современных моделей оснащены емкостями. В них, открыв крышечку, вливают масло либо вносят другой подходящий смазочный состав. Расположение нужного отверстия часто указывается в инструкции. Там же содержится схема снятия крышки. Весь процесс проходит так:

• снимают крышечку;
• сливают остатки старого смазочного состава;
• продувают (например, с помощью компрессора) либо промывают картер бензином;
• заливают новое масло в количестве, регламентируемом эксплуатационной инструкцией, чтобы его уровень не превышал имеющейся контрольной отметки;
• ставят крышечку на место, закрывая отверстие.

Если инструмент находится на гарантии, то нужно заливать только рекомендуемое масло. Когда нет специального отверстия, чтобы его залить, то понадобится разбирать перфоратор. В случае действия гарантийного обслуживания рекомендуется обратиться по этому поводу к специалистам сервисного центра.

Последовательность смазывания редуктора с разборкой перфоратора

Если срок гарантии на перфоратор истек, то можно всю работу по смазыванию редуктора выполнить и самостоятельно. При этом понадобятся следующие инструменты и материалы:

• слесарный набор (отвертки с разными насадками, шестигранные ключи, плоскогубцы и прочее);
• чистые тряпки;
• бензин;
• подходящий по инструкции тип смазки.

Смазывают редуктор перфоратора, выполняя нужные действия по следующему алгоритму:

• изучают инструкцию по эксплуатации к используемой модели устройства;
• чистят корпус от пыли, а также от других имеющихся загрязнений;
• затем приступают к разборке патрона: с помощью отвертки снимают резиновое и стопорное кольца (как показано на фотографиях далее);

Резиновое кольцо

Стопорное кольцо

• • убирают кожух патрона;
  • снимают прижимное кольцо;
  • вынимают пружину, а также шарики;

• снимают переключатель режимов (у различных моделей это делается разными способами);
• раскрутив отверткой или шестигранником саморезы, разбирают заднюю часть корпуса, чтобы отсоединить щетки от коллектора;

разбирают переднюю часть корпуса: выкручивают саморезы, стягивающие его продольно;

вынимают вместе с валом электродвигателя редуктор;

• промывают вынутые детали и корпус устройства изнутри от старой смазки с помощью пропитанной бензином ветоши;
• вытирают их сухой тряпкой и дают высохнуть;
• смазывают редуктор полностью, как показано на фотографиях далее;

Смазываемые элементы передаточного механизма

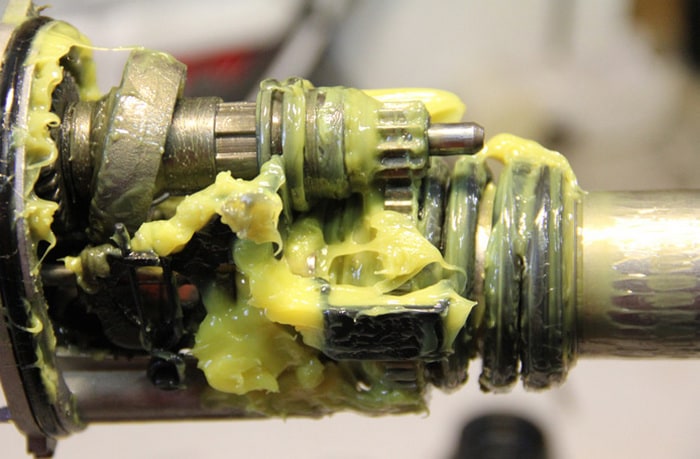

Полностью обмазанный редуктор

собирают перфоратор.

Дополнительные рекомендации

Выполняя самостоятельное смазывание передаточного узла, нужно учитывать такие рекомендации.

1. Нужно запомнить точно расположение вынимаемых деталей и крепежей, чтобы все установить при сборке на свои места и не оставить лишних запчастей.
2. Разбирать инструмент, чтобы промазать редуктор, следует только тогда, когда он полностью остынет после работы.
3. На несмазанные конструктивные элементы наносить состав не требуется.
4. Оптимальным вариантом является использование фирменных смазочных составов, предназначенных непосредственно для применяемой марки оборудования.
5. Разобранный редуктор желательно осмотреть на дефекты шестерен (их изношенность, отсутствие зубьев, наличие трещин) и прочих элементов — это поможет вовремя заменить детали и избежать больших проблем в дальнейшем.

Современные перфораторы достаточно легко обслуживать. Смазка их рабочих узлов не занимает много времени. Главное при этом — использовать рекомендуемый инструкцией либо подходящий по своему назначению (или универсальный) состав. Во время полной разборки оборудования работать нужно максимально внимательно и аккуратно, чтобы получить качественный результат. Следует также соблюдать технику безопасности, смазывая отключенный от питающей сети инструмент.

Как правильно смазывать редуктор

Определившись с выбором бренда, приступаем к регламентным работам. Жидкие масла сливаются из редуктора по аналогии с автомобилем. Если отработка выглядит слишком грязной, и насыщена абразивными вкраплениями, следует промыть редуктор специальным составом.

Также можно разобрать корпус и произвести тщательную очистку. Затем производится аккуратная сборка (при необходимости с заменой прокладок), и заливка нового состава через штатные отверстия.

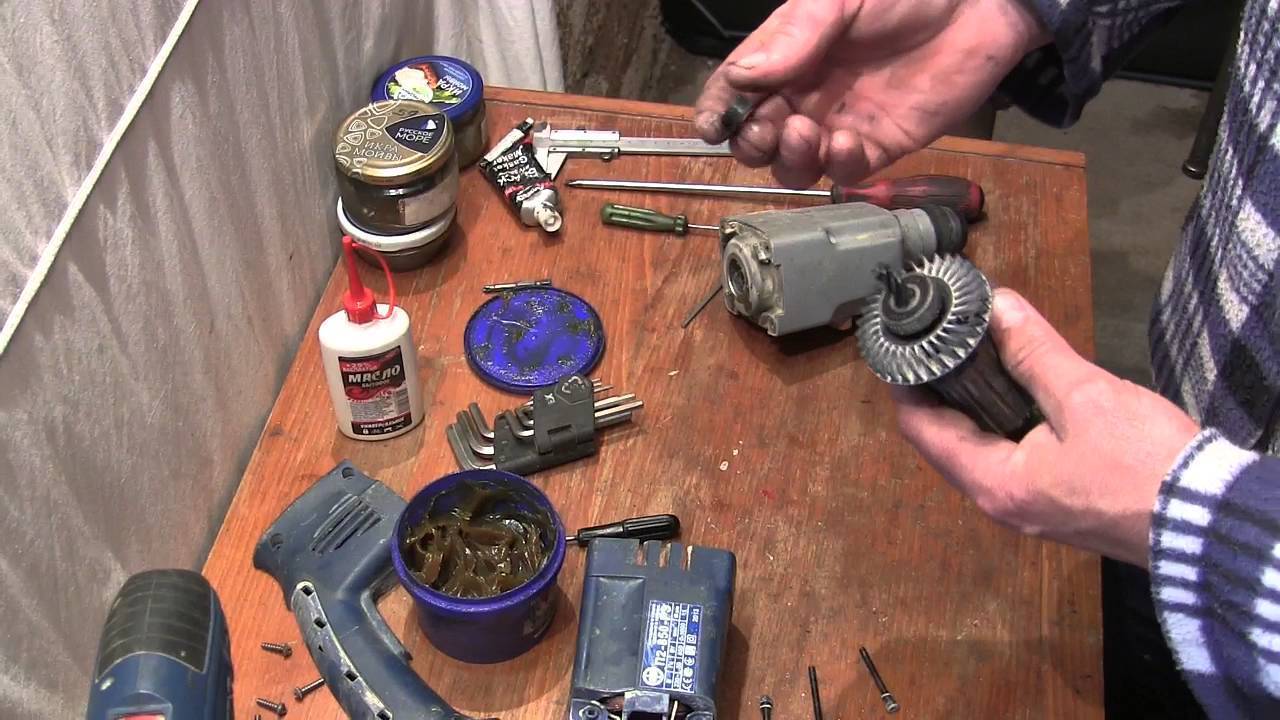

Пошаговая видео инструкция по смазыванию редуктора перфоратора

Количество масла указано в документации. При ее отсутствии вы можете измерить объем слитой отработки. Правда при этом следует учитывать естественные потери.

С консистентными составами несколько проще

Редуктор однозначно разбирается, можно извлечь компоненты (осторожно, не потеряйте пружинки и стопорные кольца)

Затем производится тщательная очистка и промывка металлических деталей и корпуса редуктора. Обычно используется керосин (агрессивные моющие составы могут повредить уплотнительные втулки и прокладки).

На собранный редуктор (без крышки) наносится смазка. Она должна полностью покрывать все шестерни и движущиеся детали механизма. Толщина слоя не более 5 мм, внутренние полости заполняются полностью.

Однако не следует работать по принципу: «кашу маслом не испортишь». Лишняя смазка затруднит работу механизма и обязательно вылезет наружу, попутно повредив прокладку или сальник.

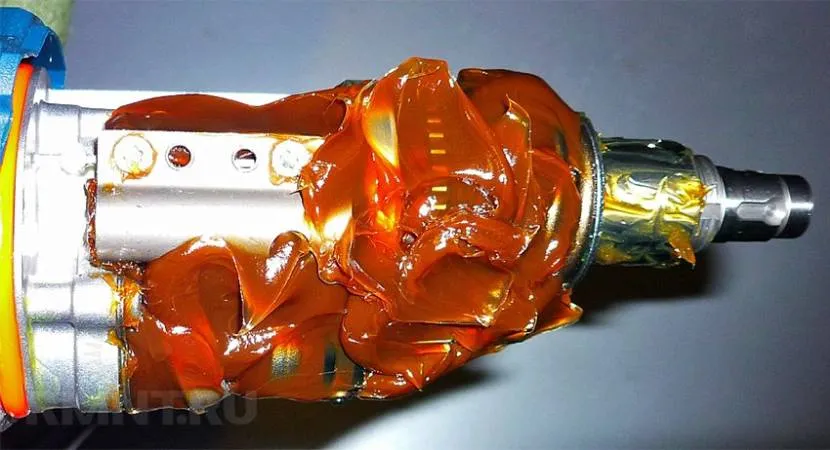

На иллюстрации показано, как не следует смазывать редуктор.

Так смазывать редуктор нельзя!

Периодичность замен зависит не от календарных дней, а от количества моточасов. Данные об этом есть в документации к инструменту. При этом следует помнить о том, что «универсалы» типа Литола служат меньше.

Что на перфораторе нужно смазывать

Обычно обслуживание электроинструмента выполняется осенью или весной, когда наступает длительный отпуск для прибора или его подготовка к очередному сезону. Чтобы произвести диагностику электроинструмента правильно, нужно сначала разобраться, какие детали на перфораторе нужно смазывать. Конструктивно перфоратор — сложное устройство, состоящее из ряда следующих элементов:

1. Корпус — основа инструмента, внутри которой размещены все составные детали
2. Электромотор — главный агрегат, который приводит в действие исполнительный орган инструмента — патрон. Двигатели в перфораторах имеют горизонтальное и вертикальное расположение
3. Поршневая система — это составная часть редуктора, которая отвечает за формирование ударных действий
4. Патрон — имеет специальный механизм с быстрой фиксацией рабочих насадок
5. Редуктор — механизм, который передает вращательные движения от вала электромотора на патрон инструмента. В конструкции редуктора есть «пьяный подшипник», который и создает ударные движения, передаваемые на поршневую систему
6. Предохранительный механизм в виде муфты, которая ограничивает вращение патрона при заклинивании рабочей насадки, тем самым, исключая перегрев мотора
7. Рабочие насадки — это вспомогательные элементы, которые устанавливаются в конструкцию патрона инструмента

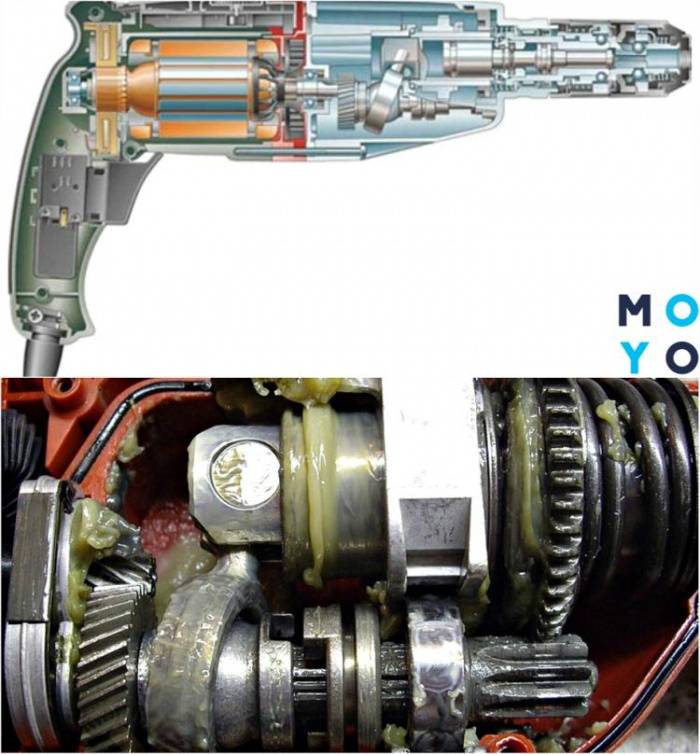

Чтобы представить, из чего состоит перфоратор, ниже приведена схема устройства электроинструмента.

Зная конструкцию рассматриваемого инструмента, можно разобраться в том, какие детали перфоратора нуждаются в смазке. Прежде всего, в смазке перфоратора нуждается редукторный узел, главным предназначением которого является регулирование скорости вращения рабочей насадки, закрепленной в исполнительном органе (патроне). При работе инструмента шестерни испытывают большие механические нагрузки, что способствует увеличению трения. Отсутствие смазочных материалов приводит к ускоренному износу шестерней.

Чтобы повысить эксплуатационный ресурс рассматриваемого механизма, понадобится регулярно не просто добавлять смазку в конструкцию редуктора, но еще и предварительно удалять остатки старых смазочных веществ. Зачем удаляется устаревшая смазка для перфоратора, знают далеко не многие. Удалять ее нужно для того, чтобы очистить металлические частицы и пыль, которые формируются в процессе трения шестерней. Если не вычищать старую смазку и наносить новые смазочные вещества поверх нее, то эффективность такой диагностики будет равняться нулю.

Это интересно!В процессе выработки шестерней происходит увеличение металлической пыли, которая негативно влияет на работу деталей, так как из-за нее увеличивается сила трения, а значит, повышается нагрев и ускоряется износ. Редуктор или передаточный механизм в перфораторе смазывается с завода, однако менять смазку нужно каждый год при ежедневном применении агрегата. Кроме редуктора, на инструменте нуждается в смазке также патрон и посадочное место устанавливаемой насадки — бура (хвостовая часть). С завода патрон (внутренняя его часть) не смазывается, поэтому об этом нужно побеспокоиться владельцу инструмента, если имеется желание пользоваться агрегатом продолжительное время. Кроме внутренней части патрона перфоратора, в смазке еще также нуждается хвостовик устанавливаемых насадок.

Еще в конструкции агрегата имеются подшипники скольжения. Они также испытываются большие нагрузки, поэтому для повышения их срока службы, при проведении диагностических процедур, необходимо вносить смазывающие вещества в конструкцию подшипников.

Это интересно!Мало кому известно, но для улучшения работы инструмента, в смазке также нуждается еще один узел инструмента — коллекторный.

Можно ли вместо смазки для буров использовать «Литол»?

Если исходить из ситуации, когда смазки нет вообще, то использовать можно практически любой густой состав, хоть технический вазелин. Однако это одноразовая мера, необходимо как можно быстрее найти правильную смазку, удалить «Литол» и поменять состав на хвостовике бура.

Противопоказания смазки типа «Литол», исходя из рабочих характеристик:

• накапливает внешнюю пыль, особенно абразивную;
• не содержит износоустойчивых присадок;
• плохие показатели при сваривающих нагрузках;
• выдерживаемые критические нагрузки слишком малы, всего 63 Н;
• то же самое относится к пределу прочности при нагреве: всего 200 Па.

Вывод: Исходя из этого, рекомендовать «Литол» и ему подобные смазки, для постоянного применения в бурах перфоратора нельзя.

Как правильно смазывать редуктор

Определившись с выбором бренда, приступаем к регламентным работам. Жидкие масла сливаются из редуктора по аналогии с автомобилем. Если отработка выглядит слишком грязной, и насыщена абразивными вкраплениями, следует промыть редуктор специальным составом.

Также можно разобрать корпус и произвести тщательную очистку. Затем производится аккуратная сборка (при необходимости с заменой прокладок), и заливка нового состава через штатные отверстия.

Пошаговая видео инструкция по смазыванию редуктора перфоратора

Количество масла указано в документации. При ее отсутствии вы можете измерить объем слитой отработки. Правда при этом следует учитывать естественные потери.

С консистентными составами несколько проще

Редуктор однозначно разбирается, можно извлечь компоненты (осторожно, не потеряйте пружинки и стопорные кольца)

Затем производится тщательная очистка и промывка металлических деталей и корпуса редуктора. Обычно используется керосин (агрессивные моющие составы могут повредить уплотнительные втулки и прокладки).

На собранный редуктор (без крышки) наносится смазка. Она должна полностью покрывать все шестерни и движущиеся детали механизма. Толщина слоя не более 5 мм, внутренние полости заполняются полностью.

Однако не следует работать по принципу: «кашу маслом не испортишь». Лишняя смазка затруднит работу механизма и обязательно вылезет наружу, попутно повредив прокладку или сальник.

На иллюстрации показано, как не следует смазывать редуктор.

Периодичность замен зависит не от календарных дней, а от количества моточасов. Данные об этом есть в документации к инструменту. При этом следует помнить о том, что «универсалы» типа Литола служат меньше.

При правильном подборе смазки, вы можете самостоятельно обслуживать перфораторы, не оплачивая труд сервисных мастеров. Исключение составляет период нахождения инструмента на гарантии.

Свойства консистентных редукторных смазок

Стандартные характеристики густых масел общего применения для редуктора перфоратора не подходят. Близкие параметры имеют разве что составы для автомобильных ШРУСов.

Некоторые свойства вообще уникальны, поскольку механизм редуктора не просто работает под большими переменными нагрузками. При работе ударного механизма, происходит спонтанное выдавливание смазки из зоны контакта.

Требования к составу

1. Адгезия должна быть настолько высокой, чтобы при любой нагрузке между деталями оставалась масляная пленка.
2. Требуется высокий показатель водостойкости – перфораторы могут работать в условиях повышенной влажности. При остывании, в корпусе редуктора возникает пониженное давление, атмосферный воздух вместе с парами жидкости засасывается внутрь.
3. При попадании воды не должна образовываться эмульсия.
4. Поскольку редуктор сильно нагревается во время работы, смазка разжижается от температуры. При этом базовые свойства должны восстанавливаться после остывания. Разогретый состав также не должен терять основных антифрикционных параметров.
5. Требуется высокая температура каплепадения. Иначе вращающаяся шестерня под действием центробежных сил будет сбрасывать смазку с поверхности зубьев.
6. В корпус редуктора попадает мелкая цементная (каменная) пыль. Состав смазки подбирается таким образом, чтобы абразивные частицы связывались и выводились из зоны интенсивного трения. При использовании хорошего масла, грязь всегда находится на стенках редуктора, а не внутри шестерен.
7. Поскольку корпус редуктора изготавливается из алюминиевых сплавов, а шестерни и подшипники из легированной стали, антикоррозийные свойства должны одинаково подходить для обоих металлов.

Такие же свойства (за исключением температуры каплепадения и показателей адгезии), должны присутствовать и в жидких составах. В герметичном картере редуктора прилипание смазки не требуется: жидкое масло при работе постоянно омывает все части механизма.

Основные рекомендации при замене смазки

Профессионалы, в работе которых часто приходится применять перфоратор, советуют менять масло в соответствии с инструкцией производителя. Однако при этом необходимо учитывать частоту применения оборудования, а также рабочие условия.

Если наблюдается повышенная запыленность, потребуется производить замену чаще. Также следует учесть, что не следует смешивать смазки разных производителей. Входящие в состав присадки могут сильно отличаться и конфликтовать между собой. При этом реакция может быть непредсказуемой.

Если срок гарантийного обслуживания еще не истек, лучше доверить замену масла сервисному центру. Это будет залогом качества работы. Смазка перфоратора своими руками возможна. Но необходимо понимать эту технологию в мельчайших деталях.

Итак, чем смазать редуктор, чтобы минимизировать его износ?

Надо понимать, что электроинструмент продается, будучи готовым к использованию. Это означает, что в передаточный узел новенького перфоратора заложено масло в нужном количестве, и оно «правильное».

Владельцы инструмента также знают о необходимости постоянно смазывать хвостовики рабочих насадок. Густая смазка для этих целей практически всегда есть в комплекте инструмента.

Однако далеко не все производители щедро укомплектовывают свой инструмент смазочными материалами. Рано или поздно, у владельца возникает вопрос: какую смазку использовать для перфоратора?

Поскольку универсальные смазочные материалы (например, тот же Литол-24) не всегда подходят для этих задач, есть смысл искать торговые марки производителей электроинструмента.

Например, смазка для редуктора перфоратора Bosch подходит и для других моделей. Элементарная логика: если механические узлы работают в схожих условиях, значит и требования к смазке одинаковые.

Только надо учитывать один момент: механизм перфоратора должен быть точно таким, как у инструмента Bosch, для которого предназначена эта смазка.

Особенности подбора смазки для редуктора, бура, патрона

Смазка представляет собой вещество, предназначенное для снижения силы трения между взаимодействующими друг с другом деталями. Безусловно, трение частично остается, и при эксплуатации инструмента соприкасающиеся конструктивные элементы продолжают изнашиваться. Но при наличии смазки процесс значительно замедляется по сравнению с трением «на сухую».

Смазки бывают синтетическими, минеральными и полусинтетическими. Вторая разновидность изготавливается из нефти. Она быстро теряет свои эксплуатационные характеристики, ее чаще требуется менять.

Основным параметром смазочной продукции является степень ее вязкости. Производители перфораторов в инструкции по эксплуатации к ним рекомендуют использовать для ухода за своим инструментом смазку с определенным значением данной характеристики.

У каждой марки смазочного вещества – свои технические характеристики, которые следует учитывать при выборе. Для смазывания редукторных шестерен, патрона, хвостовика насадки используют только разновидности составов, подходящие для обработки данных деталей.

Чтобы смазать передаточный механизм перфоратора, рекомендуется использовать редукторное масло. Его заливают через специальное отверстие в корпусе в количестве, требуемом по инструкции. При этом оно покрывает взаимодействующие детали, заполняя картер. Масло для перфоратора должно быть жидкой консистенции.

Редукторное масло SX75W90 GL4 1L

Также передаточный механизм смазывают специальными пластичными составами. Но нужно учитывать, что не вся техника способна нормально работать при использовании веществ с такой консистенцией. Если редукторные детали (частично либо полностью) пластмассовые, то возможно использование силиконовой смазки, например: 220-R Silicone DBC или HVS-100 Silicone #3 от Huskey.

Силиконовая смазка 220-R Silicone DBC

Для снижения трения между хвостовыми частями насадок и патронами нужно использовать составы густой консистенции, на которых указывается, что они предназначены непосредственно для буров. Если таких нет, то можно применять графитовый аналог. Но он хуже отводит тепло, чем специальный состав. Густые разновидности силиконовых смазок также применяются для патронов.

Рекомендуемые производители смазок

Смазка может применяться как фирменная (от производителей перфораторов, например, Hitachi, Metabo, AEG, Bosch, Bosch, Интерскол, Зубр), так и от компаний, занимающихся выпуском смазочных материалов (Xado, Ravenol, Shell и прочих). Наиболее популярные фирмы с востребованным ассортиментом продукции представлены в таблице ниже.

Фирма производитель	Подходящий ассортимент	Назначение смазочного материала
Bosch	3605430008, 1615430012	перфораторные масла
1615430005	масло редукторное
1615430010, 1615430009	для хвостовиков насадок
1615437512, 1615430014, 1615437511, 1615430015, 1615437509, 1615430019, 1615430016	перфораторные смазки в различной упаковке
Makita	181573-3	для буров
042024-0А	редукторы инструмента SDS+
183477-5, 042005-4А	устройства SDS+
P-08361	редукторы инструментов SDS MAX
Lubcon	Thermoplex ALN 250 EP	редукторная смазка
Thermoplex ALN 1002	для перфораторов
Turmogrease NM 4602/0	универсальный состав
Нанотек	МеталлПлак Электра	обработка хвостовых частей насадок
Metabo	631800000	смазывание буров
Зубр	Зубр-эксперт 60	обработка хвостовиков насадок
Зубр-эксперт 125
Зубр ЗСБ
Интерскол	в9000327 и в9001698	промазывание буров
PRORAB	0125	пластичный состав, предназначенный для обработки хвостовых частей насадок
Kress	98035301	промазывание буров
разные производители	Литол-24, Литол-24 ЛЮКС	для смазки передаточного механизма и оснастки

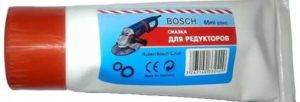

Смазка Bosch 3605430008

При использовании инструмента, качество которого подтверждено специальным сертификатом, следует применять только смазывающую продукцию указанных изготовителем устройства марок. Применение других материалов приведет к потере возможности проведения гарантийного ремонта и обслуживания перфоратора.

У некоторых может возникнуть вопрос: подходит ли литол для смазки перфоратора? Связан он с тем, что данная смазка по части своих характеристик уступает специально разработанным составам от известных фирм. Литол можно использовать, только менять потребуется его чаще. Лучшим вариантом смазки является указанный производителем состав. При его использовании не будет проблем, в т.ч. с гарантийным обслуживанием.

Смазка редуктора перфоратора и патрона как правильно сделать

Начинается смазка для редуктора перфоратора с того, что для начала нужно разобрать электроинструмент, чтобы добраться до самого устройства. Начинать смазывать редуктор можно сразу после того, как заканчивается гарантийный термин. Чтобы разобрать корпус прибора, понадобится взять следующие инструменты и материалы:

1. Набор отверток
2. Чистые тканые материалы для удаления устаревшей смазки
3. Бензин или растворитель
4. Смазочный материал

Когда все инструменты и материалы готовы к работе, можно начинать смазывать редуктор перфоратора. Вместе с редуктором одновременно смазывается и патрон инструмента, так как для того, чтобы извлечь передаточный механизм, понадобится начать процесс демонтажа именно с исполнительного устройства.

Последовательность смазывания редуктора с разборкой перфоратора имеет следующий вид:

1. Для начала корпус электроинструмента нужно очистить от пыли. Это нужно для того, чтобы предотвратить попадание загрязнений внутрь прибора
2. Начинать профилактику нужно с разборки патрона. Используя отвертку, следует демонтировать резиновое, а затем и стопорное (под резиновым) кольцо.
3. После этого следует снять кожух патрона
4. Демонтируется прижимное кольцо
5. Извлекается пружина вместе с шариками. Фиксирующая часть редуктора в патроне разъединена, поэтому приступаем к демонтажу передаточного механизма
6. Разбирается корпус инструмента. Для начала снимается задняя часть, что позволит отсоединить щеточный узел от коллектора электромотора
7. После этого демонтируется крышка передней части
8. Демонтируется вместе с валом редуктор электроинструмента. Для этого переключатель режимов нужно перевести в режим «отбойного молотка». После этого извлекается переключатель режимов, а затем аккуратно вынимается редукторный узел

https://youtube.com/watch?v=f9lm49mYsv4%3F

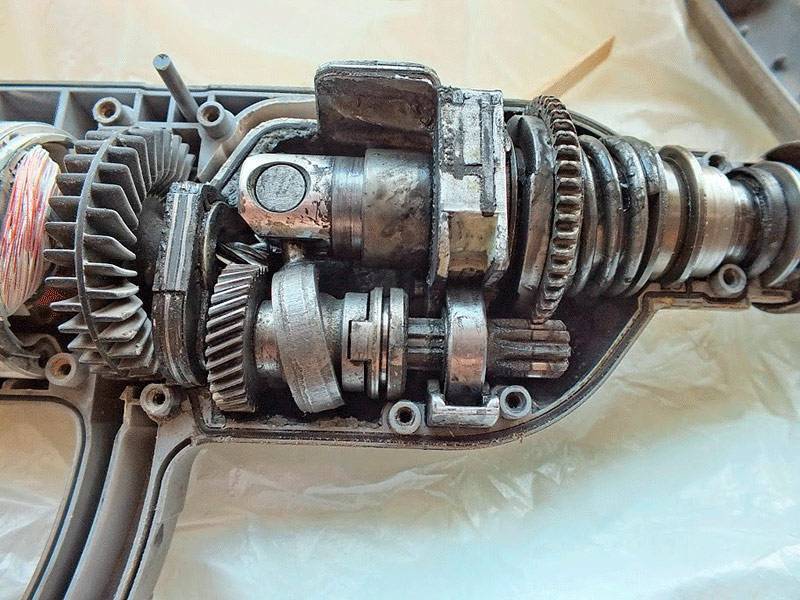

Когда редуктор извлечен из корпуса рассматриваемого инструмента, приступаем к замене смазки, что вполне реально сделать в домашних условиях.

В емкость типа миски нужно налить бензин, а затем опустить механизм и приступить к его отмыванию После тщательного вымывания старой смазки, необходимо протереть устройство и дать ему просохнуть

При промывании своими руками нужно обратить внимание на состояние узла. Наличие дефектов недопустимо, поэтому при их обнаружении, понадобится либо произвести замену или же купить новый редуктор на перфоратор Используя смазочное вещество (исключительно новое), следует тщательно промазать механизм Лучше внести исчерпывающее количество смазки, нежели ее будет недостаточно После этого можно приступать к сборке механизма. Устанавливая на место деталь, нужно соблюдать последовательность сборки, которая противоположна разборке

При этом также требуется смазать подшипниковые узлы и внутренние детали патрона после его сборки. В последующем для смазывания патрона, его не следует разбирать, так как смазку можно вносить внутрь отверстия, в которое устанавливаются рабочие насадки

Устанавливая на место деталь, нужно соблюдать последовательность сборки, которая противоположна разборке. При этом также требуется смазать подшипниковые узлы и внутренние детали патрона после его сборки. В последующем для смазывания патрона, его не следует разбирать, так как смазку можно вносить внутрь отверстия, в которое устанавливаются рабочие насадки.

https://youtube.com/watch?v=oQzgEELYpUs%3F

Это интересно! Конструкция перфоратора продумана так, что рассматриваемый прибор можно смазать своими руками. Смазка для перфоратора вносится только после того, как устаревшее смазывающее вещество будет полностью удалено с механизма.
