Болторез: виды, характеристики, возможности, выбор

НД3314Г ножницы гильотинные кривошипные для обработки листового металла. Назначение и область применения

Ножницы гильотинные НД3314Г разработаны в 1974 году и серийно выпускались с 1976 года. Разработчик .

Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3314Г предназначены для холодной резки листового материала с пределом прочности σ_BP ≤ 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 2,5х1600 мм. Поперечная резка листа толщиной и шириной в соответствии с технической характеристикой ножниц производится за один ход ножа, продольная резка — рядом повторных резов при продвижении листа вдоль линии реза.

Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.

Ножницы НД3314Г находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.

Отличие гильотинных ножниц серий НД, НК, Н

Стрыйский завод КПО выпускает ножницы листовые кривошипные с наклонным ножом (гильотина), с пневмо-муфтой серии ”НД” , “НК” и “Н” и на протяжении 30-ти лет и экспортирует свою продукцию в 52 страны мира.

В серии ножниц “НК”, “Н” установка необходимой величины зазора между ножами выставляется автоматически, в зависимости от толщины разрезаемого листового материала, что позволяет резать металл различной толщины без переналадки. Ножницы данной серии оснащены механизированным задним упором, предназначенным для установки разрезаемого листового материала в заданный размер. Длина отрезаемой заготовки устанавливается по счетчику, установленному на лицевой части ножниц через привод механизированного заднего упора.

В серии ножниц “НД” регулировка зазора между ножами осуществляется вручную путем перемещения стола ножниц, согласно диаграммы, в зависимости от толщины разрезаемого листа. Длина отрезаемой заготовки устанавливается маховичком заднего упора, по линейке расположенной на направляющих рейках механизма заднего упора.

Ножницы модели НК3418Р оснащены ручным задним упором, аналогичным ножницам серии ”НД”.

Основные параметры машины для резки листового металла НД3314Г:

Наибольшие размеры разрезаемого металла – 2,5 х 1600 мм
Частота хода ножа – 65 мин-1
Механическое перемещение заднего упора – 0..630 мм
Тип муфты – пневматическая фрикционная многодисковая
Тип тормоза – фрикционный однодисковый
Мощность электродвигателя – 3,2 кВт
Вес ножниц полный – 2340 кг

Электросхема обеспечивает работу ножниц в режимах:

Одиночный ход
Непрерывные (автоматические) ходы
Наладочный режим – толчковый ход

Станина ножниц сборно-cварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. На стойки и траверсу опирается стол. Регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью эксцентриков, расположенных с обеих сторон стола. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.

Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.

Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.

Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.

Механизм реза состоит из прижимной и ножевой балок. При совершении рабочего хода одновременно опускаются ножевая и прижимная балки.

Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.

Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.

Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.

Для резки тонкого листа на ножницах предусмотрен поддерживатель.

Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.

Режим работы:

автоматический
наладочный
одиночные ходы
ручной проворот

Управление кнопочное или педальное.

Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.

Какие бывают инструменты для металлообработки

Инструменты для металлообработки бывают следующих видов:

Режущие, предназначенные для разделения металлических листов или любых других заготовок на части. Изготавливаются из закалённой или легированной стали, а также сплавов на их основе, твёрдость которых превышает прочность обрабатываемого материала.
Абразивные, используются для черновой или финишной обработки заготовок: полировки, шлифовки, зачистки с целью достижения нужного уровня шероховатости. В отличие от режущих инструментов могут быть гибкими, пластичными. Изготавливаются из различных материалов, стойких к трению и обладающих высокой прочностью.

Режущие инструменты бывают только металлическими, твёрдыми, сохраняющими свою форму и геометрические размеры во время обработки и после её завершения. Режущая часть имеет клиновидную форму, которая позволяет легко проникать в слои материала и под механическим воздействием снимать часть металла.

Абразивное оборудование бывает жёстким (круги) или гибким (ленты, наждачные бумаги, ткани). Общее сходство заключается в наличии на их рабочей поверхности абразивного слоя, который может обрабатывать наружные слои материала в зависимости от прилагаемого усилия. Гибкие абразивы позволяют зачищать нелинейные поверхности.

По способу механизации инструменты бывают следующих типов:

Механические предназначены для ручной обработки. Применяются для разового или постоянного частного или промышленного использования. Отличаются простотой конструкции, низкой производительностью и себестоимостью обработки.
Автоматические используются для серийного производства деталей. Обеспечивают высокую производительность обработки, функциональностью, точностью резки, минимизируют трудозатраты. Имеют сложную конструкцию, требуют периодических обслуживаний, отличаются от ручных низкой вероятностью изготовления бракованных деталей.

Процесс снятия стружки всеми способами имеет одинаковый принцип. Режущая часть под действием приложенной силы воздействует на обрабатываемую поверхность, врезается в неё, углубляется и происходит скалывание или снятие стружки.

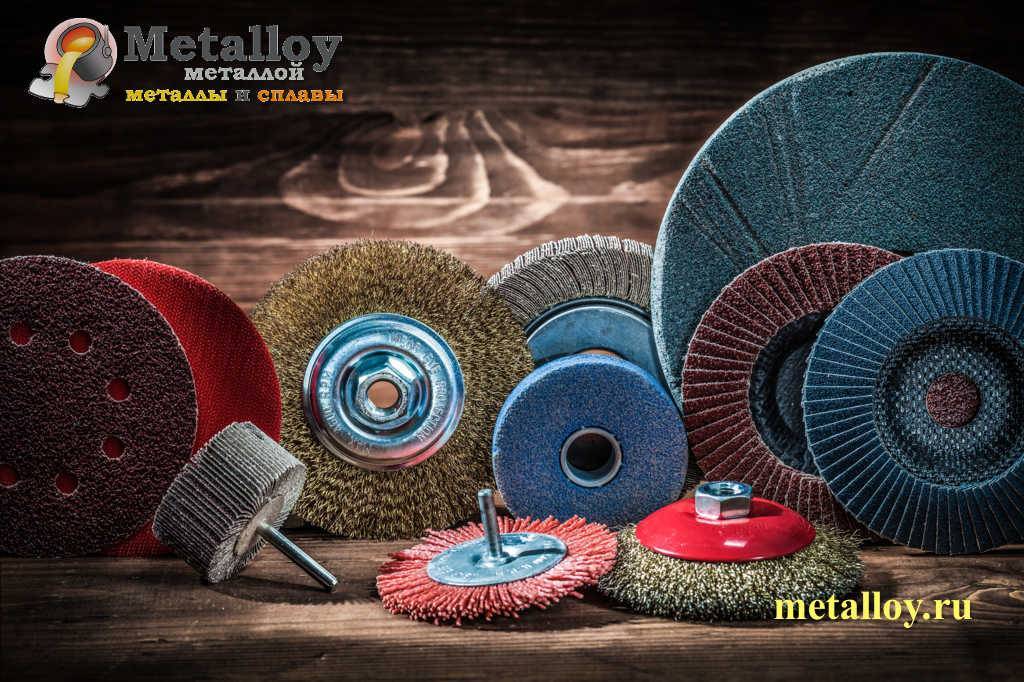

Абразивный инструмент для обработки

Гидравлический болторез – правильный уход и обслуживание

Правила безопасной эксплуатации болтореза

Перед тем как приступить к работе с инструментом, следует проверить целостность конструкции. Все элементы должны быть жестко закреплены. Рычажный механизм и режущие элементы должны быть свободны от мусора и посторонних предметов. Рукоятки должны быть сухими и чистыми.

Работать с инструментом следует в средствах индивидуальной защиты: спецодежде, обуви, перчатках, очках или лицевом щитке. Заготовка вставляется между режущими губками с аккуратной ее фиксацией. Инструмент необходимо удерживать под определенным углом к арматуре. Убедившись в надежности захвата, следует подать рабочее усилие на рукоятки. Процесс перекусывания необходимо осуществлять медленно, без спешки, наблюдая за тем, чтобы режущие губки не соскочили с заготовки. После выполнения операции следует обеспечить исходное положение болтореза, исключая его сдвиг.

Обратите внимание! При покупке сменных режущих элементов для болтореза следует выбирать оригинальные запчасти

В случае демонтажа навесных конструкций важно учитывать возможность их падения после резки и создания травмоопасной ситуации, поэтому их рекомендуется дополнительно закрепить

Обратите внимание! Не следует перекусывать металлическую заготовку диаметром, превышающим паспортное значение, это может привести к его поломке. При работе с болторезом необходимо использовать очки или маску и другие предметы персональной защиты

При работе с болторезом необходимо использовать очки или маску и другие предметы персональной защиты.

После завершения эксплуатации ручного болтореза выполняется очистка всех его элементов от загрязнения. После чего механизм и лезвия смазываются специальным средством. Инструмент следует хранить в сухом вентилируемом помещении.

Рабочие возможности

Возможности устройства определяются размерами болтореза, а точнее, длиной ручек, конструкцией системы рычагов и формой лезвий. Рабочий принцип и механическая схема болтореза не меняется веками, потому как нашлась идеальная конструкция. Использование стали высокого качества для рукоятей позволяет несколько уменьшить механичные потери на их изгиб и увеличить полезное усилие болтореза. Основное же увеличение возможностей идет за счёт совершенствования формы лезвий. Сменяемые насадки, которыми снабжены как ручные, так и гидравлические ножницы, бывают таких видов:

Угловая. Режущая поверхность наклонена к на 24-35° к оси прутка. В месте захвата прутка ставится специализированная пластина для упора, имеющая возможность скольжения. Ее можно зафиксировать штифтом после того, как пруток надежно оккупирован. Для комфорта реза в местах куда сложно добраться насадку можно разворачивать на 180° относительно продольной оси.
Плоская. Специализирована для разрезания листов металла. Снабжена шаблоном для облегчения нарезки полос равной ширины.
Центробежная. Движение лезвий выполняется симметрично и равноудаленно от поверхности прутка. Это стандартная насадка, по аналогичной схеме выполняются и болторезы с несменными лезвиями.

Многофункциональные насадки самые продуктивные при нарезании арматуры.

Применение

Ознакомившись с представленной выше информацией, становится понятно, что каждый отдельный вид кусачек играет важную роль в разных сферах деятельности. Художники и декораторы массивных сооружений используют роликовые бокорезы для создания узоров мозаики. Этот же инструмент помогает кафельщикам при нарезке нестандартных размеров керамической плитки и кафеля. Именно поэтому устройство имеет второе обиходное название – плиткорез.

Гидравлические модели в разных модификациях применяются в работах по металлу. Именно этот инструмент используется во многих спасательных операциях. Ими можно перекусить стальной трос и цепи различной толщины.

Пневматические кусачки в целом используются при изготовлении конструкций из пластика. Они легко и просто отрезают материал, оставляя аккуратный срез. За счет ровности среза создается максимальное уплотнение отдельных элементов.

Диагональные кусачки помогут разделить проволоку на несколько частей. А победитовые позволят удалить шапочки у гвоздей с помощью одного нажима. Кроме того, победитовые накладки благотворно влияют на процесс скусывания спиц и винтов, оставляя при этом ровный срез.

Ручной болторез. Демонстрация возможностей

Главная » Новости Опубликовано: 27.08.2018 Чем резать арматуру — гидравлические ножницы НГР-24А КВТ Не всегда удаётся выкрутить из отверстия безнадёжно застрявший там болт. Особенно, если он находится в труднодоступном месте, куда не подобраться «болгаркой». В таких ситуациях выручит болторез. Им можно воспользоваться также для разрезания не находящихся под напряжением многожильных кабелей, цепных звеньев, душек замков, гвоздей и пр. Поскольку часто такие инструменты применяют и для отрезки арматуры, то встречается и параллельное их наименование – ручные арматурные ножницы.

Виды болторезов

Ручной болторез, усилие на котором ограничивается мускульной силой человека, можно использовать лишь для разрезки изделий, имеющих поперечное сечение до 12…18 мм (в пересчёте на круглую сталь с пределом прочности до 500 МПа), для более тяжёлых случаев следует применять гидравлические болторезы. Болторез со сменными треугольными лезвиями UniorПрактически все конструктивные разновидности ручных болторезов используют рычажную схему, которая увеличивает исходно прилагаемое к ручкам усилие в 50…80 раз. В конструкцию изделия входят: Две ручки, длина которых определяет значение момента силы, возникающего на режущих кромках. Торцы ручек обрезинены или покрыты полиуретаном. Двуплечий рычажный механизм. Возвратная пружина. Пара ножевых элементов с острой режущей кромкой, которые изготавливаются из инструментальной стали типа У8А или прочнее. как сломать навесной замок. Гидравлические ножницы, кусачки, арматурорезы . вскрытие замков взломВозможности ручных болторезов зависят от длины ручек. Стандартно выпускаемыми считаются длины 350 мм, 450 мм, 600 мм, 750 мм и 900 мм. Впрочем, умельцы, исследуя прочностные возможности материала, из которого сделаны ручки, изготавливают и надставки к ним. Существует эмпирическое соотношение между длиной ручки и диаметром резьбы перекусываемого болта: для ручки 350 мм – до М12; для ручки 450 мм – до М16; для ручки 600 мм – до М24; для ручки 900 мм – до М30.

Эксплуатационные возможности

Они определяются формой ручек, конструкцией механизма усиления и формой режущей части. Со схемой рычагов производители экспериментируют редко, поскольку с увеличением числа промежуточных звеньев растут размеры болторезов и усложняется их обслуживание. Используя более качественную сталь, можно снизить напряжения изгиба в ручке. Однако наибольшая эффективность применения получается от болторезов, обладающих возможностью смены ножевой насадки. Выпускаются следующие исполнения: Угловая насадка, угол наклона которой к плоскости реза составляет 25…35°. В посадочном месте такого инструмента предусматривается скользящая упорная пластина, положение которой может быть зафиксировано при помощи штифта. Это облегчает маневрирование резаком в труднодоступных местах. Опция CutarCut позволяет устанавливать ножи в перевёрнутом положении. Плоская насадка FliperCut, которая превращает болторез в приспособление для резки полосового металла. Посадочные места тут выполнены таким образом, чтобы с одной установки произвести резку металла на полосы одинаковой ширины (флеш-резка). Центробежная насадка CenterCut отличается тем, что рабочие кромки лезвий равноудалены от разрезаемой поверхности во время всего цикла реза. Такое исполнение для болторезов считается основным. Такие болторезы рекомендуется приобретать когда предполагается их частое применение в качестве арматурных ножниц.

Как выбрать и эксплуатировать болторез?

Определяющими являются два фактора – наибольшее сечение перекусываемого элемента и цена инструмента. Популярными на рынке считаются болторезы от торговой марки Matrix (Китай) с ценой, в зависимости от длины ручек от 600 до 1100 руб. , а также отечественные модели производства ТЕХМАШ, цена которых составляет 800…1900 руб. Дешевизной китайской продукции не стоит обольщаться, поскольку качество отечественного металла и стабильность режимов его термообработки намного выше. Это обстоятельство определяет запас эксплуатационной прочности болтореза.Иногда используется дюймовая маркировка болторезов, причём стандартной считается размерная линейка от 14 до 42 дюймов. При затруднении с выбором рекомендуется при походе в магазин строительной техники прихватить с собой несколько болтов необходимого диаметра, и произвести непосредственную проверку товара на пригодность.

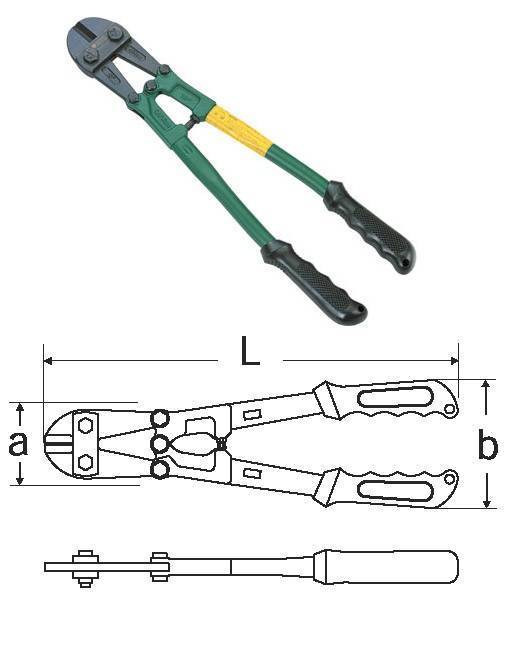

Ручной болторез: особенности инструмента

Ручной болторез по внешнему виду похож на обыкновенные кусачки, однако он отличается большими габаритами. Как можно увидеть на чертежах конструкций, ручной болторез состоит из таких элементов:

двух рукоятей длиной 20-1150 см с обрезанными концами, которые покрыты резиновыми или полиуретановыми насадками;
двуплечного режущего механизма. При сжатии ручки инструмента воздействуют на вспомогательные плечи, которые передают усилие на режущие кромки;

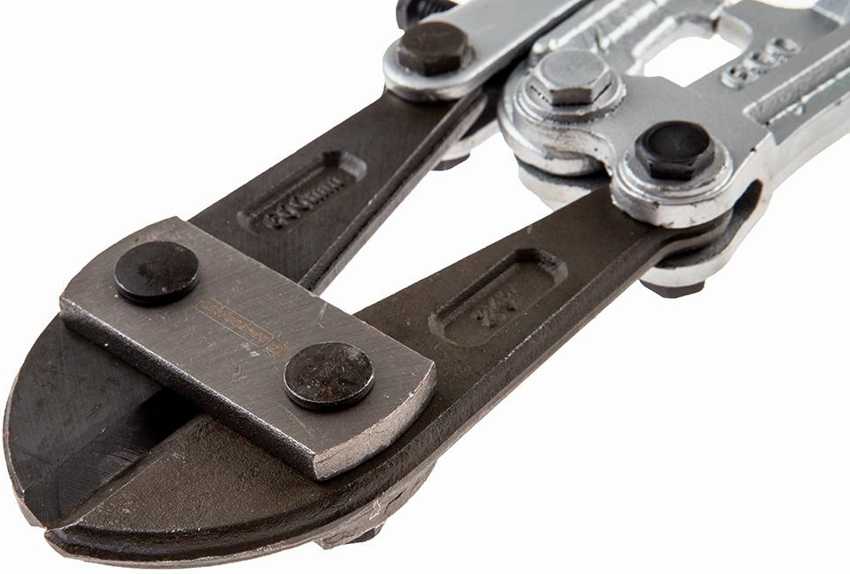

пары режущих элементов (губок) с острой кромкой, которые выполняются из закаленной стали и затачиваются под определенным углом;
возвратной пружины, которая способствует возвращению инструмента в первоначальное положение;
регулировочного винта с контргайкой, при помощи которого можно менять положение губок в зависимости от диаметра обрабатываемой заготовки.

На заметку! Чем длиннее механические арматурные ножницы, тем они мощнее и, соответственно, нуждаются в меньшем усилии для осуществления работ.

Ручной болторез Зубр.

Главными преимуществами ручных арматурных ножниц является небольшой вес, размеры, мобильность устройства, независимость от источника энергии, возможность использования под водой и доступная стоимость.

Существенным недостатком инструмента является использование мускульной силы человека, которой может быть не достаточно для осуществления максимальных технических возможностей болтореза.

Как выбрать и эксплуатировать болторез?

Гидравлический болторез: правильный уход и обслуживание

Болторез гидравлический намного мощнее ручного. Он требует особого ухода и периодического обслуживания. Перед началом использования необходимо внимательно ознакомиться с инструкцией. Кроме правил эксплуатации, специфичных для конкретной модели, существуют и общие рекомендации:

перед включение нужно внимательно осмотреть устройство и убедиться в отсутствии механических повреждений, нарушения изоляции и подтекания гидравлической жидкости;
губки, рычажный механизм и шток должны быть свободны от посторонних предметов и мусора;
рукоятки должны быть чистыми и сухими;
недопустимо пытаться перерезать пруток большего диаметра, чем указано в паспортных данных. это приведет к перегрузке и, возможно, к выходу из строя;
не следует применять нештатные приспособления, не входящие в комплект поставки болтореза или перечень рекомендованных производителем;
перекусываемый пруток нужно вставить между губок, аккуратно зафиксировать его там и только убедившись в надежности захвата, подавать полное рабочее давление.

По окончании работы следует очистить все детали болтореза и выключить его из сети

Особенное внимание следует уже\делить рычажному механизму, губкам и штоку гидроцилиндра. Попадание на него грязи и отходов резки может привести к выходу болтореза из строя. Хранить гидравлические ножницы нужно так, чтобы исключить доступ к ним детей и посторонних лиц, не обученных приемам безопасной работы

Хранить гидравлические ножницы нужно так, чтобы исключить доступ к ним детей и посторонних лиц, не обученных приемам безопасной работы

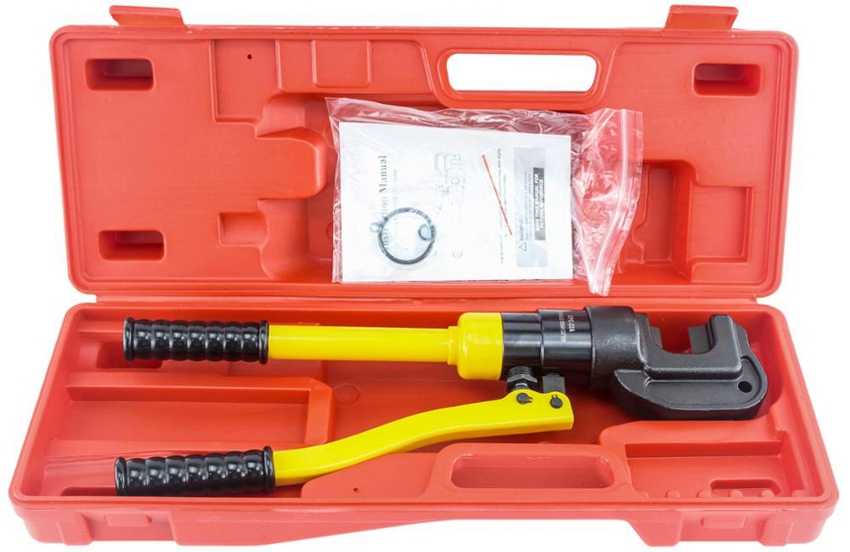

Технические характеристики болтореза КВТ 67657

Главный параметр — это усилие гидроцилиндра. Оно составляет 5 тонн. Малый вес болтореза — 2,3 кг и длина всего 29 см позволяет долго работать с ним, не утомляясь.

Габариты упаковки, см: 35×16×8.
Максимальный диаметр разрезаемого прутка — 12 мм.

Преимущества болтореза КВТ БРГ 12 67657

Основными преимуществами устройства являются:

высокая твердость металла лезвий (52-54 единицы);
крепление деталей без люфта;
удобная система смены режущих элементов;
возможность быстрого сброса рабочего давления;
удобный и эргономичный пластмассовый кейс для хранения самого устройства, сменных лезвий и принадлежностей по уходу;
упрочненная С-образная рабочая головка.

Высококачественная гидравлика делает устройство удобным в использовании. Им можно разрезать как закаленные болты, так и арматуру диаметром до 12 мм

Принцип работы гидравлического болтореза

Гидравлический болторез, или гидроножницы, оснащен гидроцилиндром вместо режущего привода. Он приводится в действие при помощи гидравлической силы, отрубывая, а не откусывая заготовку. При этом одно лезвие остается неподвижным, а второе быстро перемещается относительно него. Среди достоинств инструмента можно выделить его высокую производительность, которая позволяет перекусывать довольно толстые металлические заготовки, при этом он нуждается в минимальном усилии со стороны рабочего.

Гидравлические арматурные ножницы.

Исходя из типа привода гидравлический болторез может быть ручным, электрическим или оснащенным внешней помпой.

Ручной гидравлический болторез оснащен одной жестко закрепленной рукояткой. Вторая ручка исполняет роль рычага. Инструмент приводится в работу посредством прокачки подвижного элемента, как насоса, до 10 раз, благодаря чему происходит сжимание лезвия. При движении рычага происходит перемещение поршня внутри цилиндра с созданием давления, которое заставляет поршень резака двигаться. Такие манипуляции требуют от человека минимальных усилий.

Гидравлические ножницы имеют заточенную подвижную часть, а неподвижная представлена в виде острогранной пластины.

Ручной гидравлический болторез отличается повышенной мощностью. Он способен перекусить стальную заготовку диаметром до 18 мм.

Лучшие модели ручных арматурных ножниц

Одним из лучших ручных болторезов считается модель Jonnesway P4314. Режущие кромки выполнены из закаленной стали, что обеспечивает им повышенную прочность и устойчивость к нагрузкам. Они имеют стопорные выступы, которые гасят удары при перекусывании неподатливых изделий, обеспечивая плавный рез. Нижняя часть головок содержит дополнительный резак, который используется для резки кабелей.

Эргономичные ручки выполнены из устойчивого к ударам полимера. В них имеются специальные углубления, которые способствуют удобному и надежному удержанию инструмента в руках. Длина болтореза составляет 350 мм. Инструмент предназначен для перекусывания стержней, кабеля, проволоки диаметром до 7 мм. Стоимость болтореза достигает 2,5 тыс. руб.

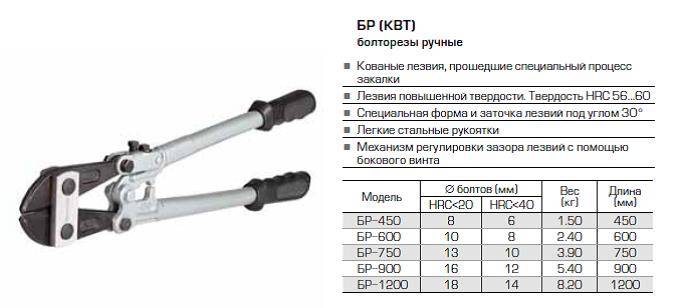

Хорошим помощником в быту станет болторез КВТ БР-600, который предназначен для перекусывания металлических элементов диаметром до 10 мм. Режущая часть оснащена лезвиями из хромомолибдена, которые отличаются повышенной твердостью, упругостью и стойкостью к образованию коррозии. Они заточены под углом 30 градусов. Благодаря тонким стальным ручкам с нескользящими накладками и встроенной обратной пружине, обеспечивается удобная работа с инструментом даже на протяжении длительного периода. Приобрести ручной болторез БР-600 можно за 2,2 тыс. руб.

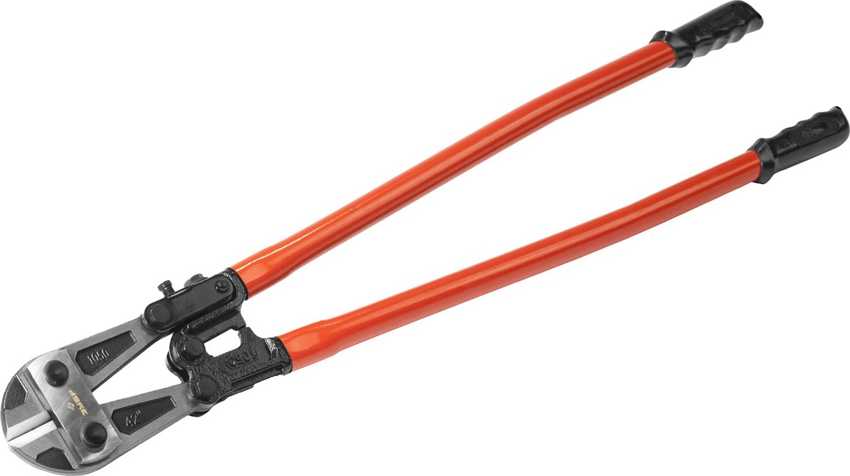

Пользуется популярностью среди потребителей ручной болторез Tоpex 01A118. Рабочая часть выполнена из хромованадиевой стали, что обеспечивает ей повышенную прочность и устойчивость к высоким механическим нагрузкам. Режущие губки дополнительно подвержены индукционной закалке, что исключает вероятность образования коррозии. Благодаря эргономичной форме ручек, обеспечивается удобный их захват и удержание во время эксплуатации. Чтобы инструмент не выскользнул в процессе работы, их концы оснащены резиновыми накладками.

Особенности, назначение и конструкция

Задачи по резке арматуры, болтов или проволоки на стройке появляются постоянно (наравне с гибкой, для которой тоже используется специальный гибочный станок). Это очевидно, ведь работа многих рабочих, особенно монолитчиков, только и сводится к сборке каркасов для будущих железобетонных конструкций.

Сама сборка каркаса начинается с подбора стержней арматуры нужной длины и толщины. Арматуру привозят с завода с учетом определенного сортамента, следовательно, длина у нее практически одинаковая. Как правило, средняя длина стрежня – 3 метра. Для каркаса же нужны стержни длиной от 1,5 до 2,5 метра.

Вот и получается, что резкой надо заниматься основательно, готовя огромное количество материала для дальнейшей обработки.

Без наличия специального инструмента строители обращаются к болгаркам. Эти всемирно известные компактные электропилы неплохо справляются с поставленной задачей, однако делают это не так эффективно, как хотелось бы.

Конструкция

Рассмотрим базовую конструкцию, по которой болторезы или кусачки для арматуры производят.

Почти все ручные модели в этом плане мало чем друг от друга отличаются. Принцип действия у них всегда одинаков.

Кусачками для арматуры их называют не просто так. Все дело в способе резки стержней.

Ручные инструменты работают за счет человеческой силы. Они очень похожи на увеличенные кусачки для проволоки, с удлиненными прямыми ручками. Длина ручек может доходить до 500 мм.

Чем длиннее ручки, тем больше усилий развивают кусачки. Ведь длина рабочего плеча инструмента напрямую влияет на возможно передачи человеческих усилий. В месте соединения ручек образован своего рода узел передачи усилий. Большинство кусачек двухступенчатые.

Как правило, одна губа кусачек слегка затуплена, а вторая острая. К тому же, ее можно снимать и менять на другую, например, если нам нужны именно болторезы, а не кусачки для арматуры.

Вся конструктивная схема инструмента очень проста и выполнена полностью из железа. Ручки отделаны пластиком или резиной для удобства.

Лучшие болторезы (ТОП-8)

Как найти хорошие кусачки по металлу?

Сфера применения

Болторез отличается универсальностью и может применяться в любой сфере, где необходимо быстро перекусить металлический прут. Его могут использовать строители для резки арматуры, старых гвоздей, болтов, иных металлических прутов.

Он применяется в автосервисах для тех же целей, им часто вооружены пожарные и спасатели, если требуется перерезать навесной замок, вырезать металлическую часть автомобиля, чтобы вытащить пострадавшего, удалить прут забора, выполнить иную работу подобного характера.

Многие модели не требуют подключения к электросети, работают от механических усилий человека, поэтому их можно использовать в любой местности, при любых климатических условиях.
