Конструкция и принцип функционирования карбюратора бензопилы
для смешивания в определенных пропорциях кислорода и горючего
Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:
- трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
- диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
- распылитель — механизм впрыскивания топлива в поток воздуха;
- поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.
Поток воздуха, проходя через диффузор
Признаки, говорящие о необходимости регулировки карбюратора
Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.
- Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
- Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
- Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
- Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
- Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.
Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.
Подготовка к регулировке
Регулировка карбюратора бензопил происходит с помощью трех винтов:
- «H» — винт, регулирующий максимальные обороты и главный жиклер;
- «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
- третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».
Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.
Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.
- Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
- Положите бензопилу на какую-либо устойчивую поверхность.
- Цепь пилы должна быть направлена в сторону от вас во избежание травм.
- Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
- Далее убирается поролон и часть воздушного фильтра.
Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.
Регулировка карбюратора бензопил
закрутить по ходу часовой стрелки винты
Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.
По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.
Проверка работы бензопилы после настройки карбюратора
Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.
должно быть в пределах 11500 – 15000
После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.
Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
Источник
Обзор характеристик различных модификаций
Линейка цепных агрегатов Тайга включает агрегаты:
- для домашнего применения (работы на малой мощности, до 1,7 кВт);
- полупрофессиональные (работы на средней мощности, до 3 кВт, с интенсивными регулярными эксплуатационными нагрузками);
- профессиональные (работы на большой мощности, до 6,5 кВт);
- бензиновые пилорамы Тайга с автономными двигателями и максимальным КПД выхода пиломатериала (работы на мощности до 20 кВт).
Особенностью модельного ряда является минимум деталей из пластика.
Технические характеристики бензопилы Тайга соответствуют требованиям безопасности, конструкция имеет большой прочностной запас и стойкость к любым нагрузкам.
Тайга-214
Для бензопилы Тайга-214 характерны:
- продолжительная автономная работа;
- малый расход топлива;
- способность распиливания деревьев диаметром до 30 см;
- стабильность тяговых показателей;
- автоматическая подача масла насосом плунжерного типа.
Параметры цепного агрегата:
- мощность 2-тактного двигателя — 2,5 кВт;
- объем цилиндра — 65 см³;
- длина шины — 38 см;
- бак для масла — 0,25-0,3 л;
- бак для топлива — 0,8 л;
- масса — 8,8 кг;
- размеры — 857х280х272 мм.
В сравнении с бензопилой Тайга-245, в технические характеристики которой входят более мощные параметры, 214 модель неприхотлива к горюче-смазочным материалам.
Тайга-245
Цепная модель Тайга-245 полупрофессионального класса из-за низкой отказоустойчивости не нашла широкого распространения в производственных масштабах, но благодаря высокой производительности и способности выполнять распиловку любой сложности применяется в быту. Она имеет такие особенности:
- большой вес, около 9 кг;
- система запуска ручным стартером, остановка — тумблером;
- упрощенная регулировка карбюратора беспоплавкового типа с вмонтированным регулятором давления и подкачивающим мембранным насосом;
- опережение зажигания от магнето ЭМ-2 АМ-17В;
- способность валки деревьев объемом 0,35 м³.
Технические характеристики советской пилы Тайга-245:
- мощность бензопилы — 2,6 кВт;
- тип двигателя — 1-цилиндровый 2-тактный;
- емкость бака для топлива — 0,7-0,8 л;
- емкость масляного резервуара — 0,25-0,35 л;
- производительность — 70 см²/с;
- расход топлива на максимальной мощности — 600 г/кВт*ч.
Комплект пильной гарнитуры включает:
- универсальную цепь с шагом 9,3 мм;
- пильную шину длиной 40 см.
Тайга-3850
Бензопила БП-3850 — агрегат мощностью 3,85 кВт, имеющий такую оснастку:
- систему быстрого запуска при низких температурах окружающей среды;
- подкачивающую помпу;
- пильную шину длиной 45 см;
- автоматическую систему смазки цепи;
- антивибрационную систему;
- настраиваемый масляный насос;
- механизм защиты от перегрева;
- хромирование рабочей поверхности цилиндра.
Производитель укомплектовал инструмент 2-тактным двигателем с рабочим объемом 52 см³ и частотой вращения 9000 об/мин. Вес пилы — 5,3 кг.
- бака для топлива — 0,55 л;
- бака для смазки — 0,26 л.

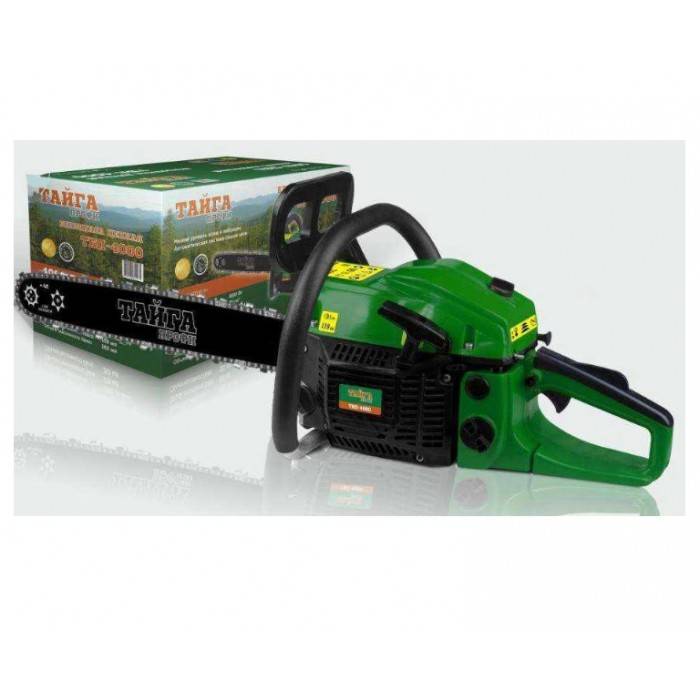

Тайга Профи ТБП-4000
Технико-эксплуатационные параметры профессиональной бензопилы Тайга-4000:
- мощность — 4 кВт;
- скорость на холостом ходу (ХХ) — 2800 об/мин;
- рабочий объем — 58 см³;
- длина шины — 45 см;
- шаг цепи — 0,325»;
- емкость топливного бака — 0,55 л;
- объем бака для смазки цепи — 0,26 л;
- масса — 7,6 кг.
Главными достоинствами модели являются:
- повышенный моторесурс;
- изготовление из противоударного пластика;
- наличие нейлонового фильтра;
- богатая комплектация — 2 шины на 72 звена и 2 цепи 18».
Тайга-4500
Бензиновый агрегат серии 4500 оборудован центробежной очистительной воздушной системой и механизмом аварийной остановки инерционного типа, что снижает вероятность обратного удара, приводящего к травматизму.
От предыдущей пилы ТБП-4000 модель 4500 отличается только увеличенной на 500 Вт мощностью. Дизайн, цвет и эксплуатационные показатели аналогичны.
Тайга-6300
Бензиновый инструмент класса Профи ТБП-6300 обладает высокой степенью сборки на базе 2-тактной силовой установки мощностью 6,3 кВт, укомплектован поршневой группой с хромированным напылением и 2 компрессионными кольцами, карбюратором с праймером и кик-стартером с системой легкого пуска.
Длина направляющей шины стандартная и составляет 45 см. В базовую комплектацию входит;
Страна производитель
К бензопилам Тайга ЗиД, эта статья никакого отношения не имеет, поскольку на официальном сайте ЗиД, информации о том, что завод в настоящее время выпускает бензопилы, нет. Если вас интересует информация по бензопилам Тайга советского производства, то читайте наши обзорные статьи: Тайга 214, Тайга 245.
Тогда где производят пилы, которые сегодня продаются под названием Тайга? Однозначно можно сказать, что их делают в Китае, а вот кто ввозит их на территорию нашей страны неизвестно. У этих бензопил нет официального сайта, сервисных центров, в общем, нет никакой достоверной информации о том, кто должен отвечать за качество.
Определить их Китайское происхождение можно по внешнему виду, деталям корпуса и двигателя. Многие наверняка знают бензопилу «Цыганка», так вот пилы Тайга, одна из её разновидностей, только имеющая другую окраску.

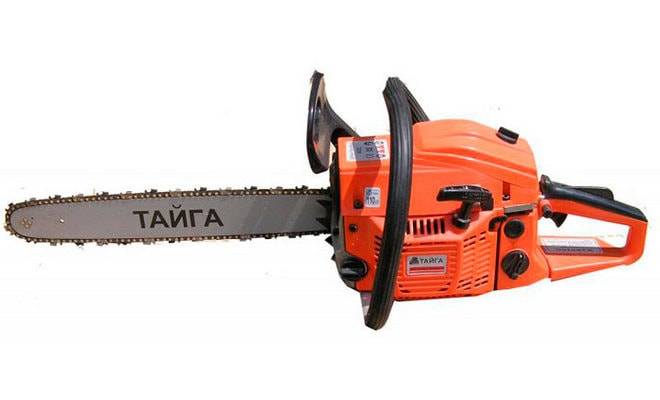

Внешний вид и комплектация
Конструкция бензопил Тайга максимально простая, как и дизайн. Цвет пил в основном зеленый, но встречаются модели, окрашенные в красный и оранжевый. Комплектность поставки стандартная:
- Пильная гарнитура.
- Инструменты для ремонта и обслуживания.
- Пластиковая мерная канистра для приготовления смеси.
- Руководство пользователя.
- Защитные очки.
По отзывам пользователей, комплект пильной гарнитуры, который поставляется вместе с бензопилой очень низкого качества, буквально после нескольких дней эксплуатации, его необходимо менять.
В принципе, такой комплектации достаточно для того чтобы собрать пилу и начать работать сразу после покупки.
Ремонт своими руками
Бензопила Тайга 245 не вечная и имеет свойство ломаться, как любая другая техника. Конструкция пилы простая и позволяет отремонтировать ее своими руками практически на коленке подручным инструментом. Рассмотрим основные поломки.
Тайга 245 инструкция – основной документ бензопилы, на который стоит опираться при ремонте. Настоятельно рекомендуем изучить не только описание, но и содержимое.
Двитагель – одно из слабых мест бензопилы Тайга 245. Распространенные проблемы:
- не заводится мотор;
- двигатель заводится, но работает не устойчиво и/или глохнет;
- неустойчиво работает;
- не развивает полной мощности.
Большинство перечисленных неисправностей возникает в пиле из-за проблем в системе зажигания. Как всем известно, основной элемент системы зажигания – свеча, поэтому, первым делом необходимо произвести ее визуальный осмотр.
Если на свечи виднеются избытки топливной смеси, значит ее «закидало», стоит протереть свечу, просушить, поставить обратно и повторить попытку запуска.
Оцените цвет нагара на свечи. Если он песочного цвета, то свеча исправна. При любом другом цвете: черный, желтый, красный, серый, ее следует заменить.
Если свеча бензопилы сухая, то проблемы с подачей топлива в камеру сгорания, следует проверить систему подачи топлива.
Система подачи топлива
При обнаружении неисправности в системе подачи топлива (сухая свеча), первым делом стоит проверить:
- Проверить топливный фильтр.
- Проверить поступление топлива в камеру сгорания.
Грязный фильтр – заменить. Рекомендуемый интервал замены – раз в 3 месяца.
Чтобы проверить, поступает топливо или нет, нужно снять шланг с карбюратора и посмотреть побежит топливо или нет. Если из шланга идет топливо, значит, проблема кроется в карбюраторе. Если топливо не бежит, прочистите шланг.
Цилиндро – поршневая группа
Неполадки с ЦПГ относятся к разряду серьезных и влекут большие затраты на ремонт. Основные причины проблем ЦПГ – это падение мощности. Выявить проблемы с поршневой можно измерив давление компрессометром в камере сгорания. Для этого снимите свечу, вставьте прибор на ее место и пробуйте заводить пилу и смотреть на показания прибора. Если стрелка прибора находится в красной зоне (8-9 атмосфер), то 100% нужен ремонт поршневой.
Тормоз цепи
Цепь бензопилы останавливает специальная тормозная лента, когда она забивается грязью из опилок и масла, появляются проблемы с тормозом. Следует снять корпус и тщательно очистить от грязи
Глушитель со временем забивается продуктами сгорания искрогасителя, что вызывает затруднения с отводом выхлопных газов. Создавая излишнее сопротивление в выхлопном тракте, бензопила перестает развивать максимальные обороты. Также глушитель забивается из-за избытка масла в топливной смеси.
Для ремонта своими руками потребуется демонтировать глушитель, разобрать его и тщательно прочистить. Возможно, придется прибегнуть к помощи моющих средств.
После демонтажа глушителя, обязательно заткните выпускное отверстие ветошью, чтобы исключить возможность попадания посторонних предметов вовнутрь бензопилы.
Перед установкой не забудьте просушить глушитель феном.
Предлагаем посмотреть видео — демонстрация работы бензопилы ЗИД Тайга 245. Пилой советских времен распиливают дерево диаметром с метр. Рекомендуем к просмотру.
Бензопила Тайга 245 отлично подойдет для домашнего использования. Для работы в лесу ей все-таки не хватает надежности и мешает лишний вес. Мотопила легко ремонтируется, большая часть неисправностей устраняется своими руками. Запчасти доступны и не дорогие. Демократичная цена покрывает все недостатки и делает ее отличным середнячком в своем классе пил.
Какие карбюраторы используются на китайских бензопилах
Самые оптимальные конструкции карбюраторов для бензопил разработаны ведущими мировыми производителями – немецким Stihl, японским Walbro и других. Эти лучшие разработки превзойти трудно. Поэтому большинство китайских производителей копируют лучшие модели.
Некоторые безымянны, от неизвестного производителя и не имеют даже маркировки. Их предлагают просто для конкретной модели бензопилы. Например, карбюратор для бензопилы Stihl MS 361.
Другие имеют фирменные наименования известных брендов.
Третьи имеют собственные броские названия – в русской транскрипции Кинг-конг, Технопарк, Резет и другие.
Регулировка карбюратора бензопилы Тайга
Регулировка карбюратора подразумевает привидение двигателя в соответствие с местными условиями, например, климатом, высотой над уровнем моря, качеством бензина и типом масла для 2-х тактных моторов.
«L» – Жиклер низких оборотов;
«H» – Жиклер высоких оборотов;
«T» — Винт для регулировки холостых оборотов.
Жиклерами «L» и «Н» регулируется количество топлива, чтобы оно соответствовало потоку воздуха, подаваемого заслонкой ручки газа бензопилы. Если жиклеры будут ввинчены по часовой стрелке, то смесь будет бедной (меньше топлива по отношению к количеству воздуха), и при вывинчивании жиклеров против часовой стрелки, смесь будет богаче. Бедная топливная смесь дает более высокие обороты, а более богатая смесь – ниже обороты.
Винтом «T» можно отрегулировать позицию заслонки на холостых оборотах. Если винт «Т» поворачивать против часовой стрелки, то количество холостых оборотов будет повышаться, и если поворачивать винт против часовой стрелки, то количество оборотов будет понижаться.
Работа в заданной инструкцией последовательности производится после очистки фильтра воздухозаборного устройства, на предварительно прогретом до рабочей температуры двигателе.
Вращением соответствующих винтов количества и качества состав поступающей в двигатель бензино-воздушной эмульсии приводится в пропорцию 16:1.
Дополнительно: Бензопила Штурм (Sturm): отзывы владельцев, цена, GC9912, регулировка карбюратора
Работа бензопилы на богатой или бедной смеси приводит:
- к падению мощности;
- перерасходу топлива;
- ухудшению приемистости и нестабильности холостых оборотов.
Если настройка топливной системы не дала должного результата, необходимо снять и промыть карбюратор с обязательной чисткой жиклеров, проверить состояние герметизирующей прокладки.
Причиной нестабильной работы силового агрегата может быть пережатый топливопровод или грязный топливный фильтр.
Настройка оборотов силового агрегата должна выполняться только на предварительно проверенном двигателе. Перед началом работ оператор должен тщательно осмотреть воздушный и топливный фильтра, а также заменить все резиновые прокладки, предусмотренные в конструкции бензоинструмента.
Порядок настройки топливного узла должен быть таким:
- Вначале оператор должен настроить работу мотора на низких оборотах. Для этого на пиле с запущенным ДВС нужно повернуть винт L до начала нормальной работы двигателя, и вернуть его на четверть оборота в обратном направлении;
- Затем нужно убедиться в том, что цепь не двигается на направляющей. Если она вращается, значит необходимо найти то положение винта T, при котором цепь будет стоять на месте;
- Далее к цилиндру бензопилы потребуется подключить тахометр. Поворачивая винт H, нужно достичь тех оборотов, которые будут соответствовать указаниям в руководстве по эксплуатации пилы.
В перечень подготовительных работ входит чистка фильтра воздухозаборного устройства и прогрев двигателя до рабочей температуры. Вращением регулировочных винтов количества и качества двигатель выводится на оптимальный тяговый режим и стабильные обороты холостого хода.
Плохая чувствительность к регулировке может быть следствием засорения жиклеров, разгерметизации поплавкового клапана или заправки системы топливным суррогатом.
