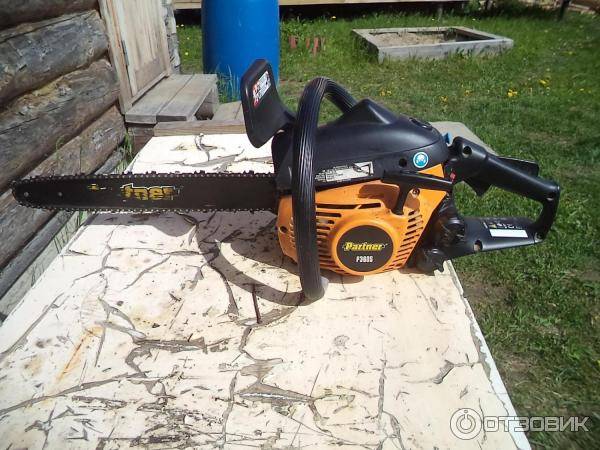

Бензопилы Partner P340S-360S – детальный обзор нового поколения

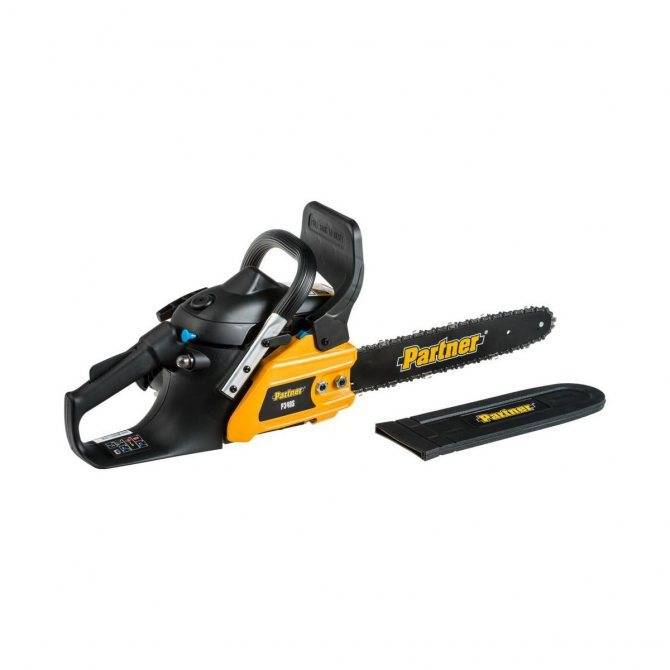

Бензопила Партнер 340 – описание инструмента

Эта модель разработана и полностью адаптирована специально для эксплуатации в бытовых условиях. Среди ее технологических решений выделяется инновационная система очистки воздуха CCS, предназначенная для улучшения качества топливной смеси. В числе других конструктивных особенностей бензопилы нужно выделить качественный хромированный карбюратор, а также улучшенную систему запуска ДВС.

Бензопила Партнер P340C оснащена высококачественной системой зажигания, которая состоит из катушки с первичной и вторичной обмоткой, а также свечи, передающей искру в цилиндр двигателя. Катушка защищена боковой пластиковой накладкой, демонтаж которой позволяет выполнить самостоятельный ремонт узла.

Пильные органы пилы модели Partner представлены легкой, но достаточно стойкой к износу кованой шиной, а также закаленной цепью. Для смазки гарнитуры в устройстве инструмента предусмотрена производительная нерегулируемая масляная помпа. Натяжение цепи – ключевое, и осуществляется при помощи отдельного винта.

Параметры бензопилы Partner:

  • мощность – 1,93 л. с.;
  • топливный/масляный бак – 250/150 мл;
  • длина шины/шаг цепи – 35 см/3/8″;
  • вес с гарнитурой – 4,88 кг.

Фирменный бензоинструмент в этой комплектации оборудован долговечным сцеплением, за непрерывную работу которого отвечает износостойкая ведущая звездочка.

Основные неисправности

Как и все пилы с двухтактными двигателями, Partner p340s имеет неисправности, которые можно легко устранить без обращения в сервисный центр. К таким неисправностям можно отнести:

  • отсутствие холостого хода (одно из решений проблемы, регулировка карбюратора);
  • затрудненный запуск (в некоторых случаях тоже решается регулировкой);
  • отсутствие искры (для устранения необходимо заменить свечу, проверить и при необходимости установить новую катушку зажигания, её еще называют магнето);
  • неисправности сцепления (решаются заменой узла).

Большинство неисправностей бензопилы возникаю по причине её неправильного использования. Также необходимо следить за состоянием пилы и своевременно проводить чистку и ТО.

Никогда не оставляйте заправленную пилу Partner p340s на длительное время. Перед простоем, длящимся более одной недели, обязательно слейте топливо и проведите его «дожиг». Как это сделать описано в инструкции по эксплуатации, которая предоставляется со всеми пилами Partner и не только.

Для того чтобы решить более сложные проблемы, например, такие как потеря инструментом мощности или невозможность запустить пилу, необходимо обращаться в сервисный центр или проводить полную диагностику и ремонт Partner p340s самостоятельно. Для ознакомления с процессом ремонта, предлагаем вам посмотреть видео о том, как проводиться диагностика, дифектовка и ремонт партнер p340s.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

  • В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
  • Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
  • Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

  1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
  2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
  3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь.
В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

  1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
  2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
  3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

  1. Снимите крышку и очистите запчасти под ней;
  2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
  3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
  4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Ремонт масляного насоса и замена ведущей звездочки

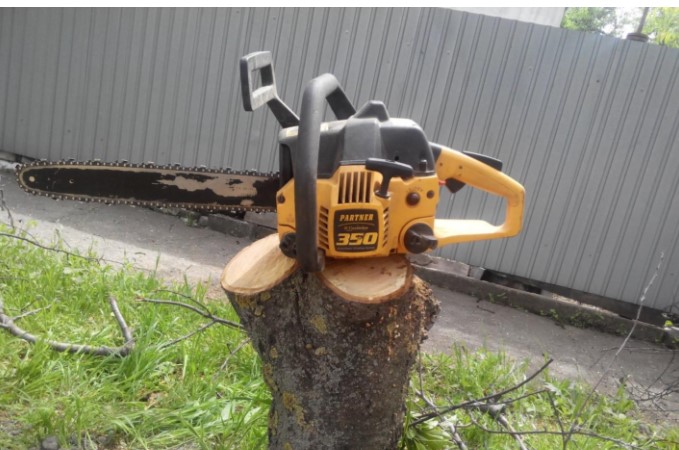

Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.

Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.

Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.

Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.

Профессиональная или бытовая бензопила

Вначале необходимо определиться, для чего вам требуется этот инструмент:

  1. Бытовых бензопил вполне хватит, если вы на своём участке будете выполнять разовые работы. Они не очень мощные, но при помощи их можно легко спилить деревья или заготовить дрова. Определяя, какую бензопилу выбрать для домашнего пользования, учитывайте её функциональные особенности, а именно невысокую стоимость, удобство эксплуатации и небольшой вес.
  2. Полупрофессиональные бензопилы. Они часто применяются для выполнения строительных и ремонтных работ, или же при лесозаготовке. Основной их недостаток — в невозможности продолжительной эксплуатации, так как, обычно инструмент востребован для подрезки сучков.
  3. К профессиональному оборудованию относятся мощные бензопилы, которые можно эксплуатировать до 20 часов при любой погоде и в любое время года. Так называемые вальные пилы используются на лесоповале и производятся из очень прочных материалов.

Нужно сказать, что общей классификации пил нет, потому многие покупатели во время выбора исходят из советов продавцов магазинов и мнения знакомых. Главное — определить режимы работы устройства, чтобы бензопила смогла выдерживать нагрузки.

Ещё один момент — установка инерционного тормоза, он даст возможность выполнить процесс распила удобным и безопасным. Чтобы правильно выбрать качественную бензопилу, необходимо учитывать ряд факторов.

Скорость распила

Чтобы обеспечить нормальную работу бензопилы на одной скорости, необходимо следить за натяжкой цепи — делать это нужно постоянно. Производительность будет зависеть от следующих показателей:

  • правильного выбора двигателя;
  • формы режущей кромки;
  • шага цепи.

Безопасность агрегата. Работа с бензиновой пилой — процесс довольно сложный, а наибольшая опасность таится в эффекте обратного удара, в этом случае инструмент резко откидывает назад, к пользователю. Поэтому подбирайте модели с приводом-щитком и инерционным тормозом, который находится под рукой. Это рычаг, защищающий устройство от «брыканий».

Защита от вибраций

Продолжительная работа с любым вибрирующим инструментом когда-то сказывается на болезнях связок и суставов. Поскольку правильно подобрать бензопилу довольно сложно, то можно обратиться за советом к консультантам магазина. Они подскажут, какие лучше выбрать модели по рейтингу с защитой от вибрации.

  • Простые бензопилы оборудуются набором резиновых прокладок, находящихся между корпусом устройства и рукоятками.
  • Более современные пилы изготавливаются на основе принципа, когда мотор находится в отдалении от рукоятки и топливного бака.

Мощность и масса. Бытовые бензопилы — это обычные модели, которые отлично подойдут для загородных участков. Обычно они отличаются лёгкостью и простотой эксплуатации, наилучшим соотношением цены и качества, небольшой мощностью.

Прежде чем выбрать полупрофессиональную бензопилу, надо учитывать, что их можно использовать с высокой нагрузкой, но при этом не получится применять их для заготовки дров на высоком уровне.

Цепь пилы. Для бытовой бензопилы можно подобрать низкопрофильные цепи размером зубьев в 0,33 дюйма. Особенность этих элементов в небольшом уровне вибрации, но при этом их значительным недостатком будет слабая производительность.

Мощные профессиональные пилы оборудованы цепями шагом 3/8×0,44 дюйма, они, показывая высокую производительность, отличаются высоким уровнем вибрации.

Не забывайте, что обычные цепи быстро затупляются, выходят из строя, тем более, когда работа велась с влажным или грязным деревом. Желательно покупать специальные цепи, с усиленными напайками из твёрдых сплавов.

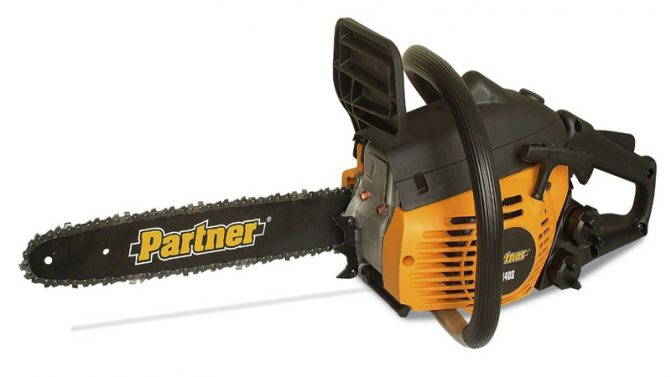

Особенности бензопилы «Partner» P340S

Рассматриваемая модификация «Партнер» имеет свои характерные особенности, которые целесообразно проанализировать по каждой системе инструмента в отдельности.

Двигательная часть


Мотор «Partner» с тягой в 1,9 л.с. и объемом цилиндра в 35 см3 обеспечивает высокую скорость пиления сухой и влажной древесины. Благодаря дополнительному контуру очистки воздуха, удалось увеличить его моторесурс. Поэтому агрегату не страшны большие кратковременные нагрузки. Автономность на протяжении нескольких часов эксплуатации обеспечивает емкий топливный бак.

Топливоподающая система


Праймер, реализованный в данную модель, делает пуск и прогрев бензомотора максимально быстрым даже в холодную погоду. Это в свою очередь снижает число запусков стартерного шнура и сохраняет его от преждевременных поломок.

Пила «Партнер» работает не на чистом бензине, а на смеси последнего с маслом для 2-тактных двигателей с воздушным охлаждением. Отработанное машинное масло для этих целей не годится и может спровоцировать поломки.

Режущий блок


Он представлен компактной направляющей в 350 мм со стандартным шагом и цепью из 52 звеньев.

Универсальный шинный узел делает возможным оснастку прибора и большей по размеру гарнитурой. Пильная цепь развивает высокую скорость – до 23 м/с. Во избежание ее быстрого износа и перегрева предусмотрена автоматическая смазка, которая избавляет оператора от ее внесения вручную. Регулируемая масленка качает до15 мл смазки за минуту работы.

Системы безопасности


Инструмент отвечает современным требованиям техногенной безопасности и санитарно-гигиеническим нормативам.

Пила «Partner» не создает сильного звуковибрационного воздействия, что сделало возможным работать даже в закрытых помещениях. Компоновка рукояток стальными пружинами существенно уменьшает их колебания и предотвращает развитие у пильщика виброболезни.

В аварийных ситуация срабатывает инерционный тормоз цепного полотна. При касании к переднему защитному щитку или ущемлении цепи и шины деревом он за доли секунды остановит цепь и обезопасит оператора от эффекта обратного удара.

Технические характеристики бензопилы «Партнер» P340S

  • Мощность – 1400 Вт;
  • Крутящий момент – до 13,5 тыс. об./мин;
  • Направляющая – 0,25 м;
  • Шаг – 3/8;
  • Толщина звена – 1,3 мм;
  • Картер – 150 мл;
  • Бензобак – 0,35 л;
  • Масса – 4,5 кг.

Достоинства цепной бензиновой пилы «Partner» P340S

  • эргономичные рукоятки, прорезиненные для лучшего захвата потными руками или в защитных перчатках;
  • емкие резервуары для техжидкостей;
  • блокировка от случайного пуска;
  • легковесность – работа с пилой не вызывает чувства усталости, а запуск можно производить не только на ровной поверхности, но и на весу;
  • ремонтопригодность – производитель позаботился о серийном выпуске запчастей, которые создают все условия для ремонта не только в мастерских, но и в домашних условиях.

Недостатки

  • быстрая засоряемость фильтров для очистки воздуха;
  • впускной коллектор часто откручивается в ходе пиления;
  • высокая зависимость агрегата от качества заправляемого топлива и смазки.

Обзор топовых моделей бензопил Partner

Для бытовых потребностей наиболее часто выбирают бензопилы Партнер Р340S, Р350S, Р360S. Инструменты имеет мощность примерно 2 л.с., отличаются малым весом, скромными габаритами, удобны и практичны. Далее по популярности идут модели Р842, Р740, Партнер 352, бензопила Partner 351ХТ CHROME.

Пользуются спросом бензопилы Partner 420ХТ, 421ХТ мощностью 1,7 кВт. Более производительная модель 401 с двигателем 2,3 л.с. относится к полупрофессиональному классу. При выполнении сложных распиловочных функций многие мастера отдают предпочтение бензопиле Partner P361S 4,08 л.с. с улучшенным пуском, стабильной работой двигателя в течение продолжительного времени.

Бензопила Партнер 371

Одна из популярных полупрофессиональных моделей в семействе бензопил. Конструктивно является усовершенствованной версией 370-ой модели.

Преимущественные особенности бензопилы:

  • ускоренное срабатывание автоматической системы аварийной остановки;
  • улучшенная двухступенчатая очистка воздуха, который поступает в двигатель;
  • оптимальное экономное дозирование смазки;
  • выполнение распиловки в различных направлениях – продольная, поперечная, диагональная;
  • возможность применения пилы для обработки древесины, выполнения монтажно-строительных работ.

Технические характеристики

МодельPartner 371
ПроизводительPartner
Производство (сборка)США
Родина брендаШвеция
Класс пилыБытовая
Мощность, л.с. (кВт)1,9 (1,4)
Объем двигателя, см337
Шаг цепи, дюймы3/8
Толщина цепи, мм1,3
Количество звеньев56
Объем топливного бака, л0,37
Объем масляного бака, л0,2
Длина шины, см (дюймы)40 (16)
Уровень шума, дБ(А)104,3
Гарантия, лет1
Вес, кг4,7

Особенности эксплуатации

Благодаря использованию качественных комплектующих и материалов, возможности бензопилы Партнер 371 значительно расширены – инструмент способен работать продолжительное время в интенсивном режиме. На базе 371-ой модели разработана модификация Partner P371XT Chrome мощностью 2,2 л.с., с подкачивающим насосом, специальным виброгасителем.

При работе бензопилой Partner владельцам следует быть предельно внимательными, строго соблюдать требования инструкции по технике безопасности – личной и окружающих. Запрещается использовать пилу не по прямому назначению, превышать допустимые нагрузки. Любые нарушения инструкции чрезвычайно опасны для оператора, могут привести к поломке пилы и несчастным случаям.

Новая бензопила Partner нуждается в обкатке. Для этого в течение получаса производят работу в щадящем режиме. Таким образом, устанавливаются рабочие зазоры, происходит притирка узлов и механизмов инструмента, что положительно влияет на дальнейшую работоспособность и срок службы пилы.

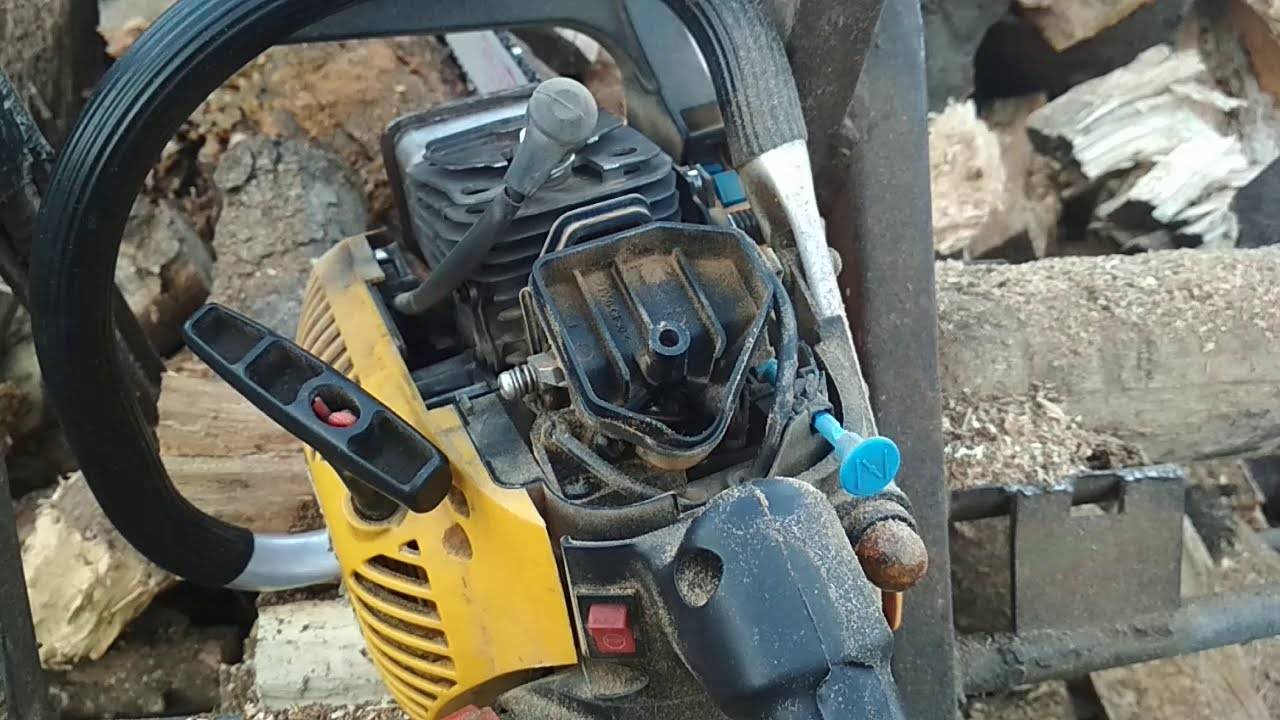

Настройка карбюратора

Конструктивно-технологической особенностью бензопилы Partner является необходимость периодической регулировки карбюратора, который имеет определенный диапазон настроек. Вследствие эксплуатации при различных режимах – нагрузочных, температурных, может потребоваться дополнительная регулировка.

Необходимой является регулировка карбюратора и в таких случаях, когда двигатель не заводится или же после прогревания глохнет на оборотах. Также может возникать и такой отказ в работе, когда бензопила не хочет работать на холостом ходу или глохнет при нажатии на газ.

Как правильно отрегулировать карбюратор, смотрите в видео уроке:

Пильная гарнитура

Смазка цепи выполняется автоматически, благодаря дозированной подаче, в зависимости от количества оборотов двигателя. Бензопила Partner оснащена уловителем цепи в случае ее разрыва. При возникновении аварийной ситуации или отбросе пилы срабатывает аварийная остановка, и цепь блокируется. Необходимо перед каждым использованием тестировать степень натяжения цепи, смазку шины, уровень заточки пилы.

Обслуживание

Потребляет пила топливную смесь, которая готовится в пропорции 40:1 из бензина АИ-92 и масла для двухтактных двигателей. Разбавлять бензин необходимо качественным оригинальным маслом, строго соблюдая указанное производителем соотношение компонентов. Так вы сможете существенно продлить срок службы бензопилы. Заправлять пилу топливной смесью разрешается только на открытом воздухе. Объем топливного бака 0,4 л, масляного бачка — 0,3 л.

Проведение технического обслуживания бензопилы Partner предполагает выполнение регламентных работ перед каждым использованием, через 5/25 моточасов, ежегодно, в зависимости от указаний в руководстве по эксплуатации.

  1. Инструкциия бензопилы Партнер 371/352.
  2. Инструкции по эксплуатации бензопилы Партнер 370/420.

Неисправности и их устранение

Значительная часть эксплуатационных отказов является следствием отсутствия квалифицированного обслуживания, неграмотной эксплуатации, использования инструмента не по назначению.

Если пила не заводится, в другом варианте — заводится и глохнет, причиной отказа может быть:

  • попавшая в карбюратор вода;
  • просроченная по времени хранения топливная смесь;
  • забитый опилками фильтр воздухоприемника.

В случае, когда двигатель стабильно не работает на оборотах выбранного рабочего режима, следует убедиться в качестве самого бензина, чистоте топливного фильтра и жиклеров карбюратора.

В сложных условиях работают пильные насадки. В ситуации, когда на рабочем режиме не смазывается цепь, ее ресурс уменьшается в несколько раз. Если при заправленном баке нет подачи масла в гарнитуру, работу следует прекратить до устранения неисправности.

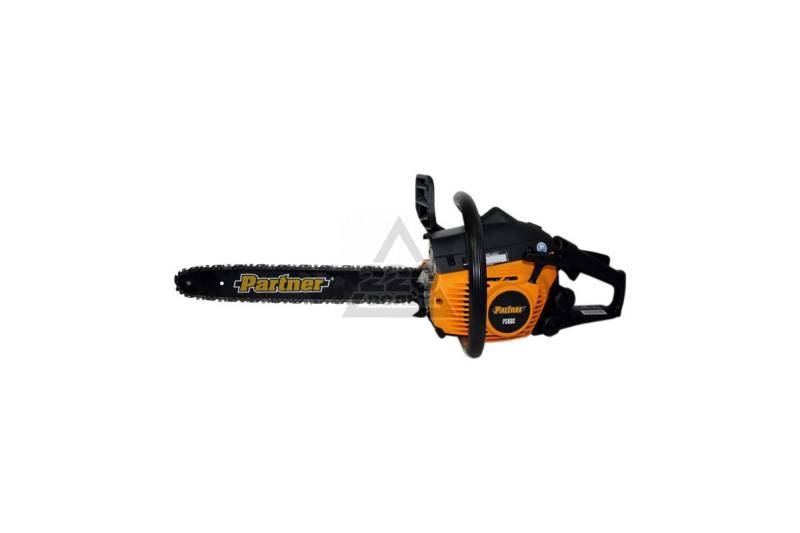

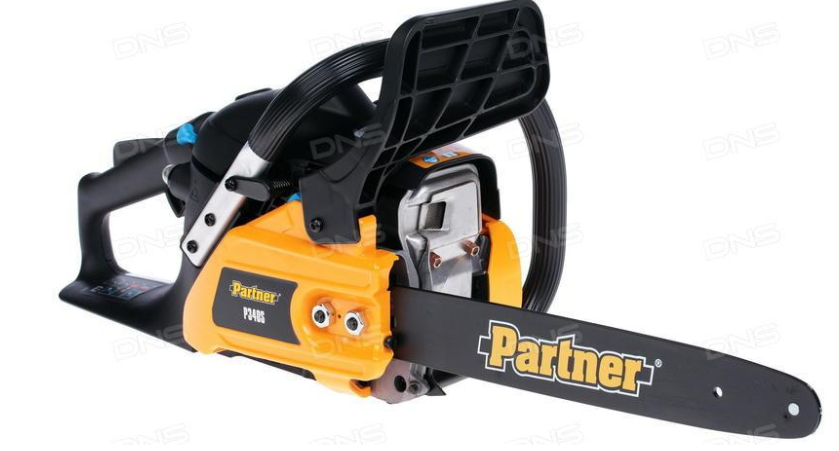

Бензопила PARTNER P340S

Бензопила модели Partner P340S относится к категории полупрофессионального инструмента.

Цепная пила PARTNER P340S с тормозом цепи предназначена для использования: на лесозаготовках, в строительстве, спасательными и коммунальными службами при расчистке завалов, для работ в домашнем хозяйстве.

Характеристики PARTNER P340S
ТипБензопила
КонструкцияРучная
Объем двигателя, см³35
Объем топливного бака, см³250
Емкость масляного бака, см³150
Мощность, Вт1440
Частота вращения вала привода, об/мин13500
Количество скоростей1
Шаг цепи, дюйм3/8
Ширина цепи, мм1,3
Длина шины, см35
Вес, кг4,5
Уровень шума, дБ103
Функции и возможностиАнтивибрация, тормоз цепи

Потребителю поставляется в следующей комплектации:

  • универсальный ключ-отвертка
  • пильная цепь;
  • руководство пользователя;
  • коробка упаковочная;
  • чехол пластиковый для шины

Инструмент отличается высоким качеством комплектующих и хорошей подгонкой деталей.

Мощность данной пилы 1440 Вт и длина шины 35 см. Всё это обеспечивает максимально эффективное пиление.

Достоинства цепной пилы:

Использование патентованной технологии CCS обеспечивает предварительную очистку воздуха перед подачей в воздушный фильтр, что служит увеличению ресурса двигателя.

Бензопила оборудована насосом для предстартовой подкачки топлива, который существенно упрощает запуск привода особенно в холодное время года.

Автоматическая подача масла на пильную цепь в процессе работы освобождает оператора от необходимости постоянного контроля. Не отвлекает от выполнения операции, тем самым повышается безопасность использования.

Наличие антивибрационной системы на основе стальной пружины снижает нагрузку на руки и утомляемость оператора, значительно увеличивается время работы.

  • Простота в эксплуатации: быстросъемная защитная крышка обеспечивает доступ к цепи для чистки и обслуживания.
  • Малый вес пилы позволяет выполнять работы по удалению сухих веток на деревьях и на строительстве.
  • Инструмент одинаково хорошо справляется с распиловкой сухой и зеленной древесины.
  • Сравнительно небольшой расход топлива и масла для пильной цепи, гарантируется экономию горюче-смазочных материалов.

  • Возможность использования в лесу или в необжитых местах в отличие от электрических пил не требует подключения к сети.
  • В комплекте есть подробная инструкция на русском языке с описанием приемов работы с пилой и необходимых мер безопасности.
  • Небольшой вес устройства позволяет производить запуск двигателя на весу, что удобно при работе на высоте.

Двойная активация тормоза пильной цепи при отпускании передней или задней рукоятки или клавиши управления, исключает возможность травматизма.

Автоматическая остановка рабочего органа при отскоке или заклинивании инструмента.

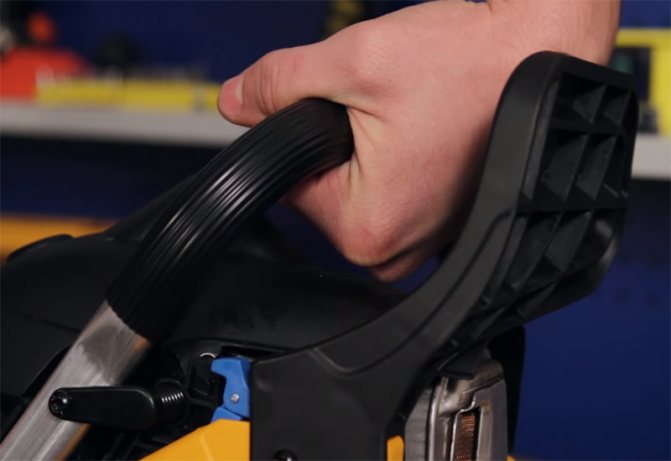

Удобные ручки с обрезиненным покрытием обеспечивают надежное удержание инструмента и позволяют работать в любом положении.

  • Пила цепная отличается неприхотливостью и простотой в эксплуатации. Операции по техническому обслуживанию легко осваиваются любым пользователем, даже не имеющим опыта обращения с подобным инструментом.
  • Невысокая цена и небольшие эксплуатационные затраты делают пилу доступной для широкого потребителя и выгодной в использовании.
  • Пила отличается исключительной долговечностью при условии соблюдения правил использования. Применение специального масла для двухтактных двигателей значительно увеличивает ресурс двигателя.

Цепная бензопила Partner P340S имеет и ряд недостатков:

  • требовательность к качеству топлива и масла.
  • В процессе работы возможно самопроизвольное откручивание креплений впускного коллектора,
  • нестандартные гайки крепления шины в случае утраты сложно найти в продаже.
  • Отмечаются случаи поломок механизмов сцепления и запуска двигателя из-за ослабления и поломки пружины.

Устройство бензопилы Партнер 351

Техника безопасности

С цепными пилами на бензиновом приводе Partner стоит обращаться очень осторожно, поскольку топливная смесь — легковозгораемая, что может спровоцировать пожар, а, следовательно, представляет опасность для оператора и окружающих людей. Эксплуатировать бензопилу в непосредственной близости к горючим газам и жидкостям также запрещено. Из-за вредных и токсичных выхлопов, Partner не рекомендуется использовать в закрытых помещениях и плохо проветриваемых местах

Из-за вредных и токсичных выхлопов, Partner не рекомендуется использовать в закрытых помещениях и плохо проветриваемых местах.

Работая с бензопилой Партнер 340 следует внимательно отнестись к собственной защите и безопасности. При покупке бензопилы, необходимо также приобрести защитные перчатки, очки, наушники или каску. Эксплуатировать цепную пилу можно в приталенной, но не сковывающей движения, одежде, а также в закрытой обуви на твердой подошве.
