Обзор бензопилы Партнер 351, ремонт своими руками, отзывы

Основные неисправности бензопилы «Партнер 350»

Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.

Проверяем систему зажигания

В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:

1. Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
2. Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
3. Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.

Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.

Ремонт топливной системы бензопилы

Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:

• засорение топливного фильтра;
• засорение отверстия в крышке топливного бака (сапуна);
• недостаточное количество топлива;
• неправильно отрегулированный карбюратор;
• засорение каналов или нарушение целостности мембраны карбюратора.

Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.

Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.

Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.

Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.

Чистка глушителя

В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.

Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.

Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.

Ремонт цилиндро-поршневой группы

В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.

Основные неисправности цилиндро-поршневой группы:

1. Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
2. Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
3. Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.

Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.

Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей

Технические характеристики

У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:

• мощность мотора 1400 Вт (1,9 л.с.);
• шина 35 см. Есть возможность установки шины на 41 см;
• цепь на 56 звена с шагом 3/8 дюйма;
• свеча зажигания — Bosch WSR 6F;
• ёмкость бака для топлива 380 гр;
• бачок для масла на 200 гр;
• уровень шума чуть более 100 дБ.

Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.

Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

Регулировка карбюратора бензопилы Партнер 351 своими руками

Справиться с настройкой карбюратора бензопилы Партнер 351 можно самостоятельно. Его регулировка производится тремя винтами, маркированными латинскими буквами L, H и T. Буквой T обозначен винт настройки холостого хода, H – высоких оборотов, L – низких.

Процесс отстройки предполагает два этапа: базовый и окончательный. Точное значение углов поворота должно быть указано в подробной инструкции по эксплуатации бензопилы Партнер 351.

Для доступа к карбюратору нужно снять верхнюю крышку бензопилыРегулировочные винты L и H

Базовая настройка

1. Винт T закрутить по часовой стрелке до упора, а затем на 4,5 оборота повернуть в обратную сторону.
2. Винты H и L аккуратно закрутить до конца, а затем вывернуть назад на 2 оборота.
3. Если на холостом ходу мотор не глохнет, цепь не перемещается, двигатель разгоняется быстро и работает плавно, – значит, базовой регулировки достаточно. Если нет – необходима точная настройка. Бензопилу следует завести и прогреть в течение 5-10 минут.

Холостой ход

1. Плавно поворачивая винт L в одну и другую сторону, найти положение, в котором обороты максимальны.
2. Вывернуть винт L на четверть окружности против часовой стрелки.
3. При вращении цепи на холостом ходу, винт T выкручивать влево до ее остановки.
4. Если после настройки двигатель плохо заводится или быстро глохнет, необходимо выкрутить винт L еще на пол-оборота и снова отрегулировать винт Т.

Максимальные обороты

Винт H заворачивать вправо до достижения максимально высоких оборотов.

Пила Партнер 351, согласно руководству по эксплуатации, имеет предел скорости вращения в 13000 об/мин. Превышение этого показателя небезопасно для двигателя и проявляется характерными перебоями в зажигании и «пением» ДВС, которые можно скорректировать, постепенно выворачивая регулировочный винт в обратную сторону.

Ускорение

Нажатие на курок газа бензопилы должно повышать обороты двигателя от холостого хода до максимальной мощности плавно и быстро. Если набор оборотов запаздывает, винт L нужно выкрутить против часовой стрелки не более чем на 45 градусов по окружности.

Работа карбюратора

При запуске ДВС перекрывается воздушная заслонка. В этом режиме образуется богатая смесь. Двигатель постепенно прогревается:

1. Нагреваются стенки цилиндра.
2. Тепло передается в топливную камеру, температура топлива повышается, что улучшает его испарение при внешнем смесеобразовании.

Фильтрующие элементы не позволяют поступать в цилиндр абразивным частицам, которые содержатся в окружающем воздухе.

• После прогрева можно открывать воздушную заслонку. За стабильную работу отвечает правильная регулировка холостого хода.
• В процессе работы в сужающемся диффузоре поток воздуха движется с высокой скоростью. Происходит подсос топлива в диффузор, оно испаряется, и образуется рабочая смесь.
• При открывании дроссельной заслонки количество подаваемого заряда возрастает.
• Обороты увеличиваются. Мощность и крутящий момент также становятся выше.
• Прикрывая дроссель, уменьшают поток заряда. Мощность снижается.

Для регулирования карбюратора имеются регулировочные винты, они вынесены на панели управления. Режим работы выставляется положением рычагов, связанных с заслонкой и дросселем. Для удобства управления к ним присоединены тросики.

Какой карбюратор используются на бензопиле Партнер 350

На бензопилах Партнер 350 используются карбюраторы японской компании Walbro, которая является крупнейшим мировым производителем топливных узлов для бензотехники.

Это специализированная компания, которая постоянно ведет работы по улучшению конструкции и качества своих изделий и дорожит репутацией.

На корпусе карбюратора от этой фирмы присутствует отлитая крупными буквами надпись Walbro, а также есть номер изделия. Если такая надпись отсутствует, это значит, что на конкретной бензопиле Партнер 350 стоит точно такой же карбюратор, но от другого, менее известного производителя. В России встречаются бензопилы Партнер 350 как с карбюраторами от Walbro, так и с немаркированными изделиями. По конструкции и рабочим параметрам они идентичны.

Принцип работы и устройство карбюратора Партнер 350

Карбюратор получает топливо из бензобака, распыляет его в форсунке-диффузоре и подает топливно-воздушную смесь в камеру сгорания.

Подача топлива из бака в накопительную емкость карбюратора дозируется мембраной, которая открывает и закрывает игольчатый клапан. Калиброванное отверстие в жиклере и регулировочные винты дозируют подачу топлива из карбюратора в камеру сгорания.

От количества топливно-воздушной смеси, поступающей в камеру сгорания, зависят обороты двигателя. Это количество регулируется во время работы, дроссельной заслонкой, которая открывается при нажатии рукоятки газа, и наоборот.

Воздушная заслонка регулирует подачу воздуха от воздухофильтра. При холодном запуске она закрыта, что облегчает пуск двигателя. При нажатии ручки газа открывается.

Для работы в холостом режиме предусмотрен режим холостого хода, когда без нажатия ручки газа в камеру сгорания поступает минимальное количество топливной смеси.

Для запуска холодного двигателя карбюратор оснащен насосом ручной подкачки-праймером (подсосом). Основные узлы карбюратора:

• корпус, в нем расположена накопительная емкость, каналы для прохода топлива, воздуха и все детали;
• дроссельная и воздушная заслонки;
• эластичная мембрана;
• крестовина с игольчатым клапаном;
• жиклер с калиброванным отверстием;
• диффузор, форсунка для распыления топлива;
• три регулировочных винта T, H и L.

Не заводиться бензопила Партнер 351 – причины и способы устранения

В результате длительного использования бензопилы Партнер 351, ее владелец может столкнуться с поломкой основных механизмов инструмента. Из-за этого пила перестает запускаться. Чтобы определить причину неисправности и методы ее ремонта, потребуется осмотреть систему зажигания модели.

Сначала потребуется осмотреть свечу. Если она сухая, то это говорит о поломке в топливной системе пилы. В этом случае свечу можно вкрутить обратно, а также приступить к определению поломки в системе подачи горючего.

Если свечу заливает горючим, на ней скопился толстый слой нагара, то это свидетельствует о необходимости настройки карбюратора или о нарушении правильной последовательности запуска инструмента.

Чтобы завести бензопилу, нужно извлечь свечу, а также очистить ее от нагара. Также потребуется очистить детали, расположенные под свечей, осушить цилиндр. Для этого нужно несколько раз резко потянуть трос стартера. После это сухую свечу нужно установить на место и завести пилу Партнер 351.

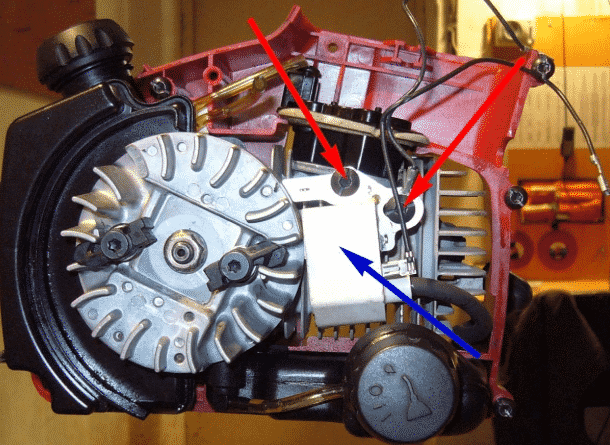

Еще одна причина поломки – это нарушение зазора между маховиком и катушкой зажигания инструмента. В этом случае нужно снять верхнюю крышку корпуса пилы, сделать замеры расстояния между деталями.

Если он больше или меньше 0,2 мм, то зазор потребуется настроить. Для этого нужно использовать специальный бумажный шаблон или обычную картонную визитку. Регулировка зазора производится путем поворачивания двух боковых винтов.

Виды карбюраторов на Партнер 351 XT

На бензопилах Партнер 351 и Партнер 351 XT с немного более мощным двигателем установлены идентичные карбюраторы WT 391, взаимозаменяемые с моделями Walbro WT 891, W 20, WT 89, WT 324, WT 600, WT 624, WT 637, WT 662, а также Zama C1U-W8 и C1U-W14.

Карбюратор цепной бензопилы Партнер 351 при грамотной настройке и своевременном обслуживании обеспечивает высокую производительность инструмента, превращая его в незаменимого помощника на приусадебном участке, в саду или на стройке. Научившись правильно регулировать работу и устранять наиболее вероятные неисправности «сердца» ДВС, вы сможете продлить срок службы бензопилы и избежать простоя в работах с ней.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила идеально подходит для работы на дачном участке. Она прекрасно справляется с валкой небольших плодово-ягодных деревьев, обрезкой сучьев. С её помощью можно работать в лесу со стволами небольшого диаметра. Партнер 351 подходит для проведения строительных работ.

Информационная поддержка

Эксплуатация инструмента, текущее обслуживание, разборка и сборка неисправных и изношенных узлов или агрегата, определение причины отказов и их устранение не требует специальной квалификации. Исключением может быть точная настройка карбюратора.

Последовательность подготовки к запуску, особенности обслуживающих работ, способы определения и устранения неисправностей своими руками, а также другую полезную информацию включает в себя входящая в заводскую комплектацию инструкция по эксплуатации.

Применение рекомендованных горюче-смазочных материалов, своевременное обслуживание и грамотная эксплуатация, гарантируют инструменту малозатратную выработку назначенного межремонтного и рабочего ресурса.

Бензопилы Партнер – неисправности их устранение

Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.

Как заправить бензопилу Партнер?

Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.

Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.

Как выставить зажигание на бензопиле Партнер?

Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:

• В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
• Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
• Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.

Как снять сцепление на бензопиле Партнер?

Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:

1. Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
2. Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
3. Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.

Как заменить масляный насос на бензопиле Партнер?

Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:

1. Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
2. Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
3. Если на каналах появились трещины, то их нужно заменить;

Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.

Как отрегулировать карбюратор на бензопиле Партнер?

Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:

1. Снимите крышку и очистите запчасти под ней;
2. Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
3. Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
4. Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.

Регулировка карбюратора Partner 351

Бензопила Партнер 351 содержит в числе своих модулей узлы, которые требуют своевременного обслуживания и периодической регулировки. В их число входит и карбюратор. Неправильно настроенный, он выводит из строя инструмент, делая работу с ним проблематичной или невозможной. Производитель в таких случаях рекомендует обращаться в сервисный центр, но иногда можно самостоятельно провести настройку пилы без привлечения специалистов.

При правильно настроенном холостом ходу карбюратора пильная цепь не движется, при этом прибор продолжает работать, в частности, слышно работу двигателя. Если это не так поможет регулировка оборотов холостого хода. Для этого необходимо повернуть соответствующий винт по часовой стрелке до получения сопротивления. Затем винт необходимо выкрутить в обратную сторону на 4½ оборота. На этом настройка заканчивается.

Если же необходимо отрегулировать смесь. Для этого есть два дополнительных винта с ограничительными головками. Они очень чувствительны к воздействию, поэтому за каждый шаг регулировки не разрешается поворачивать винты более чем на 1/16 оборота. После каждого шага рекомендуется проверять работоспособность инструмента, и в случае ухудшения возвращать настройки в предыдущее состояние.

Инструкция, эксплуатация и обслуживание

В случае приобретения новой бензопилы или запуска прибора после длительного простоя необходимо:

• прикрутить все комплектующие или проверить плотность соединений;
• подкорректировать цепное натяжение винтом сбоку корпуса;
• проверить уровень масла и заправить пилу свежеприготовленной топливной смесью;
• положить прибора на ровную горизонтальную плоскость и прижать его ногой;
• открыть заслонку;
• рычаг управления перевести в позицию включено;
• 5 раз подкачать бензин праймером и дернуть за стартер;
• дать пиле прогреться в течение минуты и приступить к работе.

Устройство бензопилы:

• корпус с топливным баком, масляным баком;
• рукоятки-держатели — передняя, задняя;
• пильное полотно — шина, цепь.

Бензопила Partner 351 ХТ

• выполните сборку бензопилы по инструкции к инструменту;
• регулировку карбюратора производите винтом холостого хода, помните, что карбюратор регулируется еще на заводе во время сборки пилы, рекомендуемое количество оборотов на рабочем ходу составляет 9000 в минуту;
• проверяйте состояние глушителя каждый раз перед началом работы;
• продолжительность хранения топливной смеси — 4 недели;
• каждые 50 часов работы очищайте воздушный фильтр;
• замена свечи зажигания проводится раз в 30 дней.

Топливная смесь представлена сочетанием одного литра бензина марки АИ-95 или АИ-92 с 20 граммами масла для двухтактных двигателей. Рекомендуется использовать масло высокого качества, так как в противном случае образуется большой слой нагара, что приводит к неполадкам в работе.

Бензопила рассчитана на 30-40 минут работы при полном топливном баке. Скорость расходования топлива зависит от режима работы, количества оборотов двигателя, нагрузки на инструмент и частоты включения и выключения двигателя в процессе распила.

Правила работы

Работу с бензопилой Партнер 351 может быть намного удобнее и безопаснее, если придерживаться следующих правил:

• Пила должна находиться как можно ближе к корпусу – таким образом, руки устают меньше, а равновесие сохраняется намного легче.
• При смене положения, необходимо выключить мотор бензопилы, используя активатор торможения цепи.
• Прежде чем приступать к работе, необходимо определить направление падения дерева. В этом случае, необходимо учесть наклон почвы, самого дерева, направление ветра. Поблизости не должны находиться люди и животные.

Как и любая пила, Партнер 351 также подвержена неполадкам. К наиболее распространенным относятся:

• Отсутствие завода двигателя: обусловлено заливанием камеры сгорания или свечи топливом, их засорение. В последнем случае, надо прочистить засоренные комплектующие. При заливании – вынуть свечу, просушить камеру при помощи холостого завода.
• Неисправности глушителя: обусловлено использованием неправильной топливной смеси или некачественного масла. Следует прочистить глушитель.
• Перебои со смазкой цепи: нарушение герметичности. Прочистить трубки подкачки смазки или заменить их.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Партнер 351: регулировка карбюратора

Конечно, новая бензопила отлично работает еще долгое время, но со временем любая подобная техника получает поломки или расстройство определенных деталей. Карбюратор бензопилы Партнер 351 требует настройки для стабильной работы и максимальной производительности. Правильно настроенный карбюратор также обеспечит правильный расход горючего и указанную производителем мощность.

Если бензопила настроена правильно, при работе устройства на холостом ходу пильная цепь не будет двигаться, если все наоборот, требуется регулировка карбюратора. Регулируем холостой ход, для этого винт холостого хода закручиваем полностью и откручиваем на ¼ оборота. Заводим бензопилу и смотрим на поведение цепи, если крутиться, откручиваем до того момента, пока работа не будет стабильной.

Регулировка качества смеси. Чтобы бензопила Партнер 351 работала стабильно и не заглохла, находим два жиклера на карбюраторе. Регулируем данными жиклерами топливную смесь, но делать это нужно крайне аккуратно и минимальным поворотом. Рекомендовано поворачивать на 1/ 16 оборота до достижения правильной стабильной работы.

Ремонт карбюратора бензопилы Партнер 351 (основные неисправности, их устранение)

Устройство бензопилы Партнер 351

Бензопила Partner 351 обладает стандартной конструкцией. В комплектацию инструмента входит надежный бензиновый 2-тактный двигатель, объемом цилиндра 38 см3 и мощностью 1,4 кВт. Для запуска мотора производитель предусмотрел безотказный ручной стартер, сопротивление которого было снижено на 30 %. Современная сборка и компоновка стартера дает возможность запустить бензопилу Партнер 351 в любое время года, оказывая минимальную нагрузку на двигатель и другие механизмы инструмента. За охлаждение мотора отвечает эффективная система принудительной подачи воздуха.

В комплектацию бензопилы Партнер 351 входит долговечная система зажигания и фирменная свеча Bosch WSR 6F. Хорошая сборка системы зажигания и ее оптимальное сочетания со сцеплением делает запуск и работу инструмента стабильнее и эффективнее.

Рабочие органы модели представлены шиной и цепью. За натяжения цепи отвечает отдельная звездочка, расположенная в боковой части модели. Свободный доступ к звездочке дает возможность быстро настроить натяжение цепи без использования инструментов.

Все внутренние запчасти бензопилы Партнер 351 помещены в прочный корпус. Он изготовлен из качественного многослойного полимера, что дает корпусу возможность успешно выдерживать падения с небольшой высоты и случайные удары о посторонние предметы.

Корпус модели продуман таким образом, чтобы дать оператору свободный доступ к основным расходным элементам модели. Благодаря этому вальщик может быстро произвести ремонт инструмента прямо в полевых условиях.

Технические характеристики модели

Бензопила Partner 351 обладает хорошими техническими показателями. Характеристики модели включают:

• мощность – 1,9 л. с.;
• вместительность резервуара для заливки горючего – 380 мл;
• вместительность резервуара для заливки масла – 200 мл;
• рекомендуемая длина используемой шины – 35–40 см;
• шаг цепи – 3/8 «;
• количество звеньев пильной цепи – 56;
• вес в готовом к работе виде – 4,7 кг.

Модель Партнер 351 выделяется скромными габаритами и малым весом. Это дает возможность уверенно использовать ее на высоте без дополнительной страховки для оператора

Важное преимущество инструмента заключается в низком уровне шума. При работе двигателя пилы на максимальных оборотах, этот параметр составляет 106 дБ

Инструкция по запуску бензопилы

Бензопила Partner 351 работает по тем же принципам и имеет схожее устройство, что и другие инструменты с бензомоторами:

1. Перед первым включением все составные части бензопилы Партнер 351 надежно прикручиваются, проверяется целостность корпуса.
2. Перед каждым запуском проверяется сила натяжения цепи. При необходимости цепь натягивается или расслабляется с помощью регулировочного винта.
3. Перед каждым запуском проверяется количество масла.
4. Запуск бензопилы производится только с твердой поверхности. Нога должна плотно прижимать инструмент к земле.
5. Перед запуском заслонка ставится в положение «открыто».
6. Кнопка запуска переводится в положение «вкл.» после чего надо 5 раз нажать на праймер и начать дергать за шнур стартера. Главное — заводить бензопилу плавно, без рывков.
7. После старта мотор должен поработать на холостом ходу 60 секунд. Затем можно приступать к работе, регулируя мощность с помощью дросселя.

Запуск бензопилы Partner 351 XT

Достоинства и недостатки

Главная задача двигателей мотоинструментов, в частности, бензопил, – стабильная и уверенная работа в любом положении по отношению к силе тяжести. Эта особенность, обеспечиваемая мембранным карбюратором с встроенным насосом, наряду с его конструктивной простотой, является существенным достоинством узла питания ДВС Partner 351.

К недостаткам карбюратора можно отнести относительную сложность регулировки, неширокий диапазон количества смеси на выходе и медленные переходы между установившимися режимами. Кроме того, он чувствителен к ускорениям, направленным перпендикулярно мембранам.

Ускорение

Нажатие на курок газа бензопилы должно повышать обороты двигателя от холостого хода до максимальной мощности плавно и быстро. Если набор оборотов запаздывает, винт L нужно выкрутить против часовой стрелки не более чем на 45 градусов по окружности.

После настройки ускорения и максимальных оборотов следует перепроверить работу бензопилы на холостом ходу.
