Обзор бензопилы Макита DCS34 35

Сабельная пила Макита: надежный помощник в хозяйстве и на стройке

Вряд ли сегодня найдется домашняя мастерская или промышленный объект, где не используется бытовая и профессиональная техника от японской компании Макита. А между тем, мало кто знает, что корпорация делала свои первые шаги в небольшом гараже, где несколько молодых умельцев занимались производством и ремонтом светотехники и трансформаторов.

Одним из этих молодых людей был Масабуро Макита, который вскоре зарегистрировал компанию под названием Makita Electric Works. Случилось это в далеком 1915 году. С тех пор небольшая фирма превратилась в мирового производителя садовой техники, промышленного оборудования и электроинструмента. Особой популярностью пользуются лобзики, цепные и сабельные пилы, шлифмашины, фрезеры, перфораторы.


Сабельная пила Makita JR3050T

Первая продукция под брендом Makita была произведена в японском городе Нагоя. Сейчас компания владеет восемью крупными заводами, расположенными в Японии, Китае, Германии, некоторых других европейских странах. Чтобы понять, где выпущена та или иная модель сабельной пилы, необходимо внимательно читать сопроводительные документы и изучать маркировку деталей.

Где бы ни производилась продукция Макиты, она отличается высоким качеством сборки и комплектующих деталей. Вся техника корпорации сертифицирована в Европе и отвечает самым современным стандартам по качеству и безопасности. Отметим разумную ценовую политику. Компания формирует модельный ряд сабельных пил с учетом разных потребностей и разного бюджета покупателя.

  • Высокое качество комплектующих деталей и сборки;
  • Большой выбор моделей сабельных пил Makita;
  • Информационная поддержка и разветвленная сеть сервисных пунктов;
  • Возможность обработки различного вида материалов: от древесины до стали.

Характеристики

Теперь рассмотрим базовые характеристики. Двигатель бензопилы Макита DCS34 двухтактный, карбюратор мембранного типа со встроенным топливным насосом, который работает от импульса, поступающего из картера двигателя. Это стандартная схема, по которой устроены практически все современные бензиновые пилы.

Мощность двигателя всего 1,3 кВт, но благодаря высоким оборотам и крутящему моменту, бензопила уверенно пилит стволы диаметром до 40 см. Второй вариант этой пилы с маркировкой DCS4610 имеет мощность 1,7 кВт. Все остальные характеристики, внешний вид и составляющие узлы DCS34 и DCS4610 полностью идентичны. Бак для топлива 0,37 литра. Масляный резервуар 0,25. Одной заправки бензопилы, при нормальных условиях и правильной регулировке карбюратора должно хватать на полчаса непрерывной работы, в DCS4610 топливо закончится немного быстрее, т. к. она имеет больший объем.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Самая распространенная неисправность

Хотя Макита и считается эталоном надежности, она тоже имеет неисправности, зная которые можно предотвратить их заранее. Именно к таким неисправностям относится ослабление гаек глушителя. На первый взгляд кажется, что по этой причине ничего страшного случится не может, но это не так. Конструктивной особенностью глушителя является то, что он состоит из трех частей, двух половинок корпуса и промежуточной вставки которая предназначена для тушения пламени.

В тот момент, когда гайки, удерживающие глушитель, расслабляются в месте стыка двух половинок, горячие газы из двигателя прорываются наружу и попадаю на корпус бензопилы. Температура выхлопа очень высокая, корпус не выдерживает и проплавляется, далее страдает масляный бак. В следующем видео, вы можете наглядно увидеть последствия того, как на Макита DCS7300 раскручивались гайки глушителя. Также мастер дает советы по обслуживанию и хранению пилы.

Особенности и области применения пилы Makita EA6100P45E

Эта модель отлично справляется с высокими нагрузками. Она показывает хорошие результаты при строительных работах, однако основная область ее эксплуатации – валка больших деревьев и осветление леса. В конструкцию пилы включена уникальная система зажигания, которая дает возможность перезапустить мотор инструмента в случае необходимости.

Еще одна особенность – это система быстрого подогрева рукоятки, позволяющая с комфортом эксплуатировать пилу в период сильных морозов. К основным характеристикам модели относится:

  • Объем мотора – 61 см3;
  • Мощность пилы – 3400 Вт или 4,61 л. с.;
  • Емкость топливного бака – 760 мл;
  • Объем бачка для масла – 485 мл;
  • Уровень шума – 105 дБ;
  • Вес в собранном виде – 7,8 кг;
  • Страна-производитель – Германия.

Комплект поставки инструмента состоит из цепи, шины, чехла, комбинированного ключа и документации.

Устройство бензопилы Makita DCS4610

Конструкция фирменной бензопилы Makita DCS4610 выделяется высокой плотностью и устойчивостью. Внутренние детали и рабочие механизмы модели посажены максимально близко друг к другу. При этом они не контактируют между собой, что исключает риск трения и перегрева отдельных элементов.

В основу заводского устройства бензопилы Makita DCS4610 вложен 2-тактный силовой агрегат, работающий на смеси 92-го бензина и синтетического моторного масла. Двигатель состоит из цельнометаллического неразборного коленвала, кованого поршня с одним штатным и одним дополнительным кольцом, а также хромированного заводского цилиндра рабочим объемом 45,1 см3. Улучшенная компоновка модели Makita DCS4610 снижает удельный расход топлива мотором – он составляет 580 г/кВт/час при работе ДВС под максимальными нагрузками.

Штатная конструкция бензопилы Makita DCS4610 включает мембранный карбюратор бренда Zama. Он оснащен увеличенной поплавковой камерой и производительным диффузором, принудительно всасывающим воздух для непрерывного обогащения им топливной смеси. Разборная конструкция топливного узла упрощает его промывку и самостоятельный ремонт.

Фирменная бензопила Макита DCS4610 укомплектована системой зажигания марки Phelon. Устройство узла включает долговечную заводскую катушку, оборудованную первичной и вторичной высоковольтной обмоткой, а также свечу NGK BPMR 7A. Комбинированная работа системы зажигания обеспечивает своевременное воспламенение горючего для возможности плавного включения бензопилы при любой погоде. Производитель предусмотрел бесключевой доступ к свече зажигания пилы – это позволяет оператору заменить ее своими руками.

Для безопасности оператора и окружающих во время эксплуатации бензопилы в ее оснащение включен реактивный механический тормоз и цепеуловитель. Эти элементы отвечают за своевременную остановку режущего органа в случае его попадания на твердый предмет или обрыва.

Внутренние детали бензопилы Makita DCS4610 помещены в долговечный пластиковый корпус, обладающий повышенной стойкостью к нагреву, вибрации и ударам. Корпус оснащен эргономичными рукоятками, покрытыми качественным антискользящим материалом.

Как настроить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем принципиально не отличается. Порядок и принцип настройки также не имеют никаких отличий и выполняются тем же порядком. Единственная сложность, которая может возникнуть во время выполнения работ — определение назначения регулировочных винтов. Обычно винт Т находится сверху, а H и L расположены в нижней части корпуса карбюратора. Может присутствовать еще один, дополнительный винт.

Рисунок 3 – Расположение регулировочных механизмов

Обычно их назначение определяют опытным путем, слегка изменяя положение и следя за результатом. После того, как назначение элементов будет отчетливо определено, дальнейшая настройка не составляет труда и выполняется обычным порядком.

Настройка карбюратора бензопилы — важная и необходимая процедура, которую периодически приходится выполнять для восстановления нормальной работоспособности инструмента. Принципиальной сложности этот процесс не создает, Но требует от пользователя аккуратности, внимания и соблюдения правил безопасности. Цепь бензопилы обычно не снимают, поскольку понадобится наблюдать за ее положением

Поэтому важно постоянно помнить о возможности ее запуска и проявлять необходимую осторожность

Регулировку надо производить плавно, небольшими изменениями положения винтов, чтобы не вызвать слишком резких изменений режима вращения вала. Результат зависит от внимательности и тщательности пользователя, а правильно настроенный карбюратор позволит продлить срок службы инструмента.

Бензопила Макита Dcs 34 Регулировка Карбюратора

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономичном потреблении горючего. Регулировка должна выполняться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется 3-мя винтами: для наибольших и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L. к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе , и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

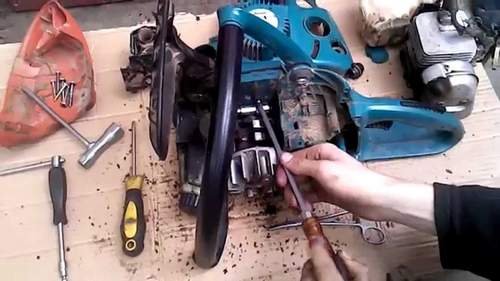

Не заводится бензопила Makita dcs 4610

Запчасти для бензопил Makita Ремонт бензопилы Makita dcs 4610,ремонт .

Makita(Dolmar).Интересный случай

Бензопила Makita/Dolmar не заводится.Компрессия есть,карбюратор меняли.Но было обнаружено интересный случай.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании. уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. , в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу. двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Источник

Назначение и применение бензопилы Макита dcs34

Согласно рекомендациям производителя, бензопила Макита DCS34 должна использоваться для решения несложных задач, которые встречаются в быту. Она идеально подойдет для обрезки столбов при строительстве ограждения. Может пригодится для резки сучьев деревьев или заготовки дров для растопки бани или розжига мангала.

Если бы Японцы знали где их бензопилу применяют на самом деле, то они бы были шокированы. Макиту 34 можно встретить на пилораме, где ей пилят все, кому она попадет в руки. Интересно то, что качество топлива и смазочных материалов, как и пропорции топливной смеси в таких условиях не соблюдаются или соблюдаются приблизительно. Но Макита даже в таких «варварских» условиях способна проработать достаточно долго.

Также в нашей стране Макиту можно встретить на мелких лесозаготовительных делянах, где заготовка не промышленная, а частная, но объемы тоже большие и работать пилой приходится немало. Конечно со своим маломощным двигателем бензопила Makita DCS34-35 не справиться с валкой леса, да и никто даже пробовать не будет, а вот сучки ей обрезать удобно, вес и мощность позволяют.

Так как ресурс у Макита DCS 34-35 не рассчитан на такие условия, через какое-то время она обязательно попадает в ремонт. Но это никого не останавливает, т. к стоимость бытовой модели и профессиональной имеет существенную разницу и при самостоятельном ремонте получается выгоднее использовать бытовую модель.

Предлагаем посмотреть видео о бензопиле Макита, в котором продавец рассказывает о преимуществах данной модели DCS 34-35.

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются от производителя уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности.

настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами.

Нюансы настройки

Одним из нюансов стоит выделить то, что некоторые моменты регулировки могут отличаться в зависимости от модели и года выпуска бензопилы. Одно из банальных отличий винт холостого хода S может маркироваться буквой T.

При проверке работы бензопилы после регулировки, запускать пилу нужно по схеме холодного запуска. То есть сначала дать остыть, завести, посмотреть работу на холостом ходу, а затем уже прогретой дать поработать в обычном режиме пиления.

Пошаговый алгоритм регулировки

Перед проведением регулировки карбюратора бензопилы Makita DCS4610 рекомендуется заменить топливный и воздушный фильтры. Регулировка производится тремя винтами. Винты L и H отвечают за соотношение смеси бензина и воздуха. Винт L – это настройка работы двигателя на низких оборотах. H на высоких. Винт S регулирует обороты холостого хода.

Производитель в инструкции к бензопилам Makita настоятельно рекомендует производить регулировку работы карбюратора, только используя винт S. Так как заявлено, что бензопила настроена на заводе при давлении воздуха в соответствии с уровнем моря и регулировка винтами L и H не требуется.

Вот описание настройки карбюратора бензопилы Makita DCS4610 согласно инструкции.

Внимание! Для регулировки карбюратора не нужно снимать крышек и разбирать бензопилу, весь процесс осуществляется через отверстия сбоку, в корпусе пилы. В случае если данная настройка не помогла и игнорирование рекомендаций производителя не пугает, можно произвести регулировку карбюратора используя винты L и H. Начинается настройка с установки винтов

Их вкручивают до упора, а затем возвращают на полтора оборота

Начинается настройка с установки винтов. Их вкручивают до упора, а затем возвращают на полтора оборота

В случае если данная настройка не помогла и игнорирование рекомендаций производителя не пугает, можно произвести регулировку карбюратора используя винты L и H. Начинается настройка с установки винтов. Их вкручивают до упора, а затем возвращают на полтора оборота.

Далее настройка разделяется на несколько этапов:

  • Регулировка на низких оборотах для достижения беспрерывной работы. Двигателю нужно дать немного прогреться. Далее винтами L и S добиваются, чтобы двигатель работал стабильно и цепь на холостом ходу не проворачивалась. Винт L проворачивается до получения максимальных оборотов, затем опускается на 1/4. Далее доводится до нормы работа на холостом ходу винтом S.
  • Регулировка на высоких оборотах, чтобы не было превышения их количества выше допустимого и не было повышенного износа двигателя. По показаниям тахометра, поворачивая винт H, добиваются того, чтобы на полном газу число оборотов не превышало максимально допустимое. Превышение максимально допустимого числа оборотов нежелательно и может привести к повышенному износу двигателя, а также его выходу из строя.
  • Точная регулировка карбюратора винтом S как указано в инструкции.
  • Проверка работы бензопилы на практике во всех режимах.

cервиc

Только лишь корректировка регулировочного винта (S)

может быть произведена пользователем механизма.

Если режущийинструмент вращается на холостом ходу

(ручка акселератора не приведена в действие), нужно

обязательноподправитьнастройкухолостогохода!

Настройку холостого хода разрешается производить

толькопослеполнойсборкиипроверкимеханизма

Она должна производиться при разогретом двигателе,

чистомвоздушномфильтре инадлежащеммонтажере-

жущегоинструмента.

Настройка производится с помощью отвертки (ширина

лезвия 4 мм).

Настройкахолостогохода

Выкручиваниерегулировочного винта (S) в направлении

противчасовойстрелкичислооборотовхолостогохода

падает.

Закручиваниерегулировочноговинта (S) в направлении

почасовойстрелкечислооборотов

холостого хода рас-

тет.

ВниманиеЕсли несмотря на корректировку настройки

холостого хода режущий инструмент не останавливается,

работать с механизмом ни в коем случае не разрешается.

Обратитесьвмастерскую MAKITA!

D

Особенности заправки

Перед тем как осуществить заправку машины, необходимо выключить двигатель. Пользоваться открытым огнем и курить вблизи запрещено. Перед началом заправки нужно охладить инструмент. Топливо может содержать вещества, которые напоминают растворители. Кожу и глаза нужно защитить от воздействия таких продуктов. Проливать масло и топливо нельзя

Если это всё же произошло, то важно очистить пилу. Рекомендуется исключить контакт одежды с топливом. Если этого избежать не удалось, то нужно немедленно переодеться

Если этого избежать не удалось, то нужно немедленно переодеться.

В помещении заправку осуществлять не следует. Пары топлива могут собираться и представлять собой взрывоопасную среду. Для масла и топлива горловины после заправки должны быть плотно закрыты. Перед тем как включить пилу, необходимо отойти от места заправки на 3 м минимум. Хранить топливо неограниченное время запрещено. Следует приобретать его в таком количестве, которого будет достаточно для использования по плану.

Регулировка карбюратора бензопилы Makita DCS4610 своими руками

Изменение настроек карбюратора может понадобиться в следующих ситуациях:

  1. Нестабильная работа двигателя. Причина – обедненная топливная смесь.
  2. Превышение расхода горючего, черный цвет выхлопа. Причина – топливно-воздушная смесь, перенасыщена, и не происходит ее полное сгорание.

Также регулировка может помочь, если бензопила плохо заводится или не стабильно работает на холостом ходу.

Перед тем как приступить к самостоятельной регулировке карбюратора следует ознакомиться об его устройстве, механизме работы и необходимом наборе инструмента.

Устройство и принцип работы карбюратора Makita DCS4610

Основная задача карбюратора бензопилы Makita как и любого другого, является смешивание топливной жидкости (в данном случае смеси бензина и масла) с воздухом в определенных, необходимых для эффективного воспламенения пропорциях. Когда эти пропорции не соблюдаются, двигатель работает некорректно и не эффективно. А впоследствии такая неправильная работа может привести к его отказу.

Схема и принцип работы карбюратора бензопилы Макита

В целом карбюратор представляет собой цельный литой металлический корпус.

Воздух для дальнейшего смешивания с горючей смесью поступает через воздушный фильтр и попадает в диффузор (8). Это определенная по форме камера с имеющимися сужениями, благодаря им увеличивается скорость потока воздуха. В результате получается более разряженная воздушная масса.

В диффузоре имеются воздушная и дроссельная заслонки (7,9). Воздушная заслонка регулирует объем поступающей воздушной массы. Дроссельная заслонка, в свою очередь, связанная с рычагом управления оборотами двигателя, регулирует подачу топлива в камеру сгорания цилиндров, тем самым регулируется мощность развиваемая двигателем.

В определенных точках в диффузоре имеются топливные каналы (11,12). По ним, потоком воздушных масс засасывается топливо. В топливную систему карбюратора входит:

  • топливный насос;
  • система жиклеров;
  • система регулировки топливно-воздушной смеси.

Механизм подачи топлива работает благодаря изменению давления в картере, которое обусловлено возвратно-поступательными движениями поршня в цилиндре. Импульсная камера топливного насоса посредством импульсного канала (1) имеет связь с внутренним объемом картера мотора.

Возникающее в картере повышенное или разряженное давление приводит в действие мембрану (4) топливного насоса. Благодаря такой связи топливный насос работает синхронно с двигателем и зависит от его оборотов. Топливо поступает из бензобака под действием мембраны насоса, через входной канал карбюратора (2). Дальше проходит через впускной клапан (3) и выпускной клапан (5) насоса.

Проводится предварительная очистка через фильтрационную сеточку (6) по каналу (10) мимо игольчатого клапана (14) поступает в камеру (16), где расположена управляющая мембрана (18). Игольчатый механизм клапана (14) через рычажок (17) имеет соединение с управляющей мембраной (18). Пространство ниже мембраны через канал (19) соединено с наружной атмосферой воздуха.

В момент всасывания в диффузоре (8) идет возникновение разряженного давления и сюда устремляется воздух. Сила потока зависит от мощности (оборотов) двигателя в данный момент и от положения дроссельной заслонки (9). Также под действием разряжения воздуха, поступает топливо по жиклерам (11,12) из камеры (16). Происходит перемешивание топливной смеси и воздуха, в результате образуется топливно-воздушная смесь, которая в свою очередь попадает в цилиндр и сгорает.

На этапе всасывания и сгорания топлива, так как пространство расположенное ниже управляющей мембраны имеет соединение с наружной атмосферой через отверстие (19) мембрана (18) перемещается вверх. В этот момент она приводит в действие рычаг (17), который тянет иглу клапана (14). Клапан открывается и в камеру (16) поступает новая партия топливной смеси. При заполнении камеры до определенного уровня управляющая мембрана перемещается в начальное состояние, клапан закрывается. Таким образом, регулируется и поддерживается подача топлива.

Объем поступающего в диффузор топлива регулируется главным винтом (13) и винтом холостого хода (15). Когда винты выкручены, топливно-воздушная смесь обогащена, и наоборот если винты вкручены, то смесь становится обедненной. Также имеется дополнительная возможность настройки оборотов холостого хода еще одним винтом. При вкручивании он упирается в рычаг, который закреплен на оси дроссельной заслонки. Эти три винта позволяют производить регулировку работы карбюратора для более эффективной работы бензопилы Makita DCS4610 в различных условиях.
