Лесник 2512 — копия бензопилы Patriot

Популярные неисправности и ремонт своими руками

О надежности бензопил Чемпион легенд не складывают, как например, о Штилях или Хускварнах. Пилы достаточно крепкие, с хорошим рабочим ресурсом и не отличаются «странными» неисправностями, как свои более дешевые собратья из поднебесной.

Самые распространенные поломки:

  • обрыв шнура стартера (этого можно избежать, если во время запуска не выдергивать шнур до конца);
  • проблемы с карбюратором (со временем его детали изнашиваются и требуется регулировка, в отдельных случаях, чтобы снова забыть о проблеме на долгие годы, достаточно просто заменить карбюратор на новый);
  • пропадание искры (в большинстве случаев решается заменой высоковольтного провода или свечи);
  • износ ведущей звезды шины (отмечается более ранний износ по сравнению со своими конкурентами).

Все, перечисленные неисправности бензопил Чемпион устраняются своими руками, при наличии небольшого опыта ремонта подобной техники и стандартного набора слесаря. Конечно, если у вас нет опыта слесарных дел или ремонта техники, лучше обратиться в специализированный сервис. Так будет быстрее и надежнее.

Эксплуатация, обслуживание и ремонт

Каждый комплект поставки изделия содержит инструкцию по эксплуатации. Перед использованием и любыми ремонтными работами необходимо ознакомиться с этим документом. Соблюдение правил позволит продлить срок службы техники, избежать нежелательных поломок механизма, вызванных неправильным обращением.

Инструкция по эксплуатации описывает такие пункты, как подготовка к запуску, приготовление топливной смеси, безопасная работа, рекомендуемые масла, устранение неисправностей и правила хранения устройства в зимнее время.

Если есть возможность, то обслуживание бензопилы лучше доверить специальным мастерским. Но некоторые неисправности можно легко устранить своими силами. У бренда «Лесник» встречаются типичные для пилы поломки: необходимость в регулировке карбюратора бензопилы, износ шины, неисправность двигателя.

Проблемы с двигателем возникают из-за заводского брака или износа. Чаще других из строя выходит карбюратор. Для того чтобы отремонтировать бензопилу Лесник, обратитесь к руководству по эксплуатации.

Основные рекомендации по использованию электрооборудования:

  1. Перед работой в зимнее время, когда на улице отрицательная температура, сначала необходимо прогреть карбюратор. В противном случае топливо будет вязким, оно кристаллизуется.
  2. Не подвергайте инструмент резкому смену температур, иначе образуется конденсат.
  3. Производители рекомендуют использовать специальную топливную смесь из масла и бензина. В руководстве указаны марки масел, которые можно применять для инструмента. Бензин не должен быть этилированным.
  4. Нельзя использовать топливную смесь, которая хранилась более 1,5 месяца. Это приведет к поломке двигателя.
  5. Работать с инструментом только в средствах индивидуальной защиты, соблюдая все правила безопасности.

Описание процесса

  1. Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
  2. После чего, необходимо запустить двигатель, дать немного поработать и нагреться.
  3. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.
  4. После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты. Недопустимо допускать превышения максимальных оборотов двигателя, заявленных производителем! Идеальным вариантом для этого, будет использование электронного тахометра, который по низкой цене можно купить на Алиэкспресс.

Важным этапом является проверка пилы на всех режимах работы после регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

Рекомендуем посмотреть видео, о том, как почистить и отрегулировать карбюратор бензопилы, автор которого, также рассказывает о пагубном влиянии топлива на составляющие карбюратора. На примере показано, как восстановить свой карбюратор используя недорогой ремкомплект.

Модельный ряд бензопилы Лесник

Как мы уже отмечали, компания только недавно появилась на рынке и поэтому не может похвастаться большим разнообразием инструментов. На сегодня потребителям доступно четыре модели цепных бензопил Лесник, с характеристиками и особенностями которым вы сможете познакомиться в данном обзоре.

Лесник 2512

Маневренная, а главное компактная и легкая модель, вес которой составляет всего 2,9 килограмма (в снаряженном состоянии 4,9 кг). Бензопила приводится в движение современным высокооборотистым двигателем, мощностью в 1,3 л.с. и комплектуется 30–ти сантиметровой направляющей шиной и пильной цепью на 44 звена. При таких характеристиках основными потребителями инструмента становятся рыбаки и охотники, дачники и строительные рабочие.

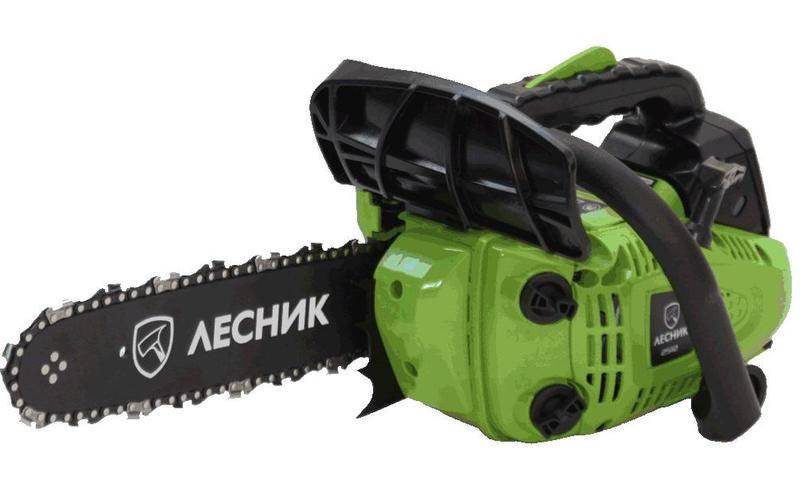

Бензопила Лесник 2512

В своих отзывах владельцы бензопилы, отмечают ее надежность и длительный межремонтный период. Это неудивительно, если учесть что детали поршневой группы имеют хромированное покрытие, а коленчатый вал изготовлен способом ковки. Модель оснащена эффективным автоматическим тормозом и антивибрационной системой. Запуск двигателя в холодную погоду или после длительного простоя облегчается при помощи праймерика и интегрированной функции «Легкий старт».

Лесник 3816

От предыдущей модели эта бензопила отличается более мощным двигателем (1,4 л.с), при этом она сохранила небольшой вес (2,9 кг) и прочный, компактный корпус. Агрегат комплектуется более мощной пильной гарнитурой с 12-ти дюймовой направляющей шиной, оборудован праймериком и встроенной системой легкого запуска двигателя.

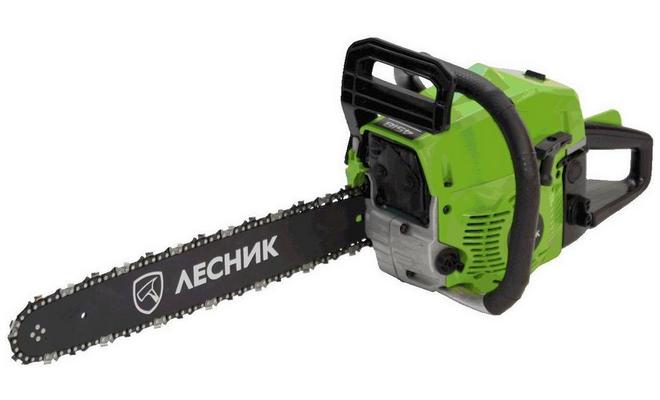

Бензопила Лесник 3816

В своих отзывах, владельцы модели Лесник 3816, отмечают длительный межремонтный период инструмента. Это обстоятельство объясняется тем фактом, что шатун и коленвал двигателя изготовлены методом ковки, а детали поршневой группы имеют хромированное напыление. Бензопила может использоваться для ухода за садом, проведения ландшафтных работ, заготовки и распиловки дров. Впрочем, благодаря своему небольшому весу, надежности и маневренности, особую популярность агрегат снискал у строительных рабочих.

Лесник 4518

Еще одна бытовая модель, которая имеет достаточно высокие эксплуатационные характеристики и по ряду параметров не уступает полупрофессиональным инструментам. Бензопила оборудована двухтактным двигателем, мощностью 2,9 л.с, что позволяет устанавливать 18-ти дюймовую направляющую шину и пильную цепь на 72 звена. Традиционно для мотопил этого производителя, все детали поршневой группы имеют хромированное покрытие, долговечность мотора достигается за счет установки кованого коленвала и шатуна. Наличие праймерика и интегрированной системы «Zip-Start» облегчает запуск холодного двигателя, а эффективная антивибрационная система снимает нагрузки с рук и спины оператора.

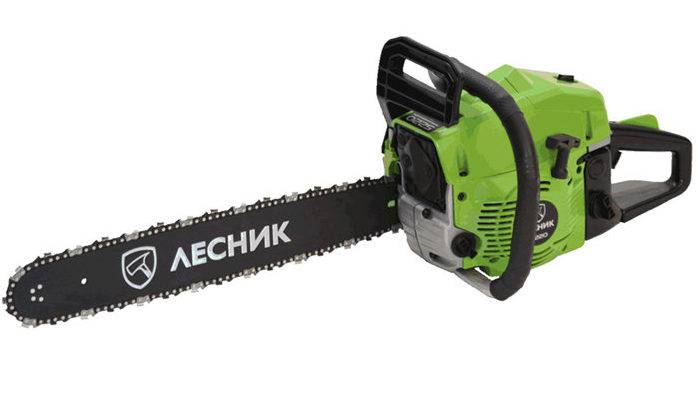

Бензопила Лесник 4518

Модель Лесник 4518 имеет средний вес – (6,5 кг), хорошо сбалансированный, эргономичный корпус, изготовленный из качественного пластика. Бензопила хорошо себя зарекомендовала при валке деревьев небольшого диаметра, поперечной и продольной распиловке досок и брусков из различных пород древесины.

Лесник 5220

Бензопила Лесник 5220

Самый мощный инструмент в модельном ряду этого производителя. Бензопила относится к полупрофессиональному классу, она предназначена для непрофессиональной валки деревьев, используется работниками коммунальных и спасательных служб, также закупают эту модель лесничества для прочистки леса и уборки больных и высохших деревьев. Агрегат оборудован мощным бензиновым двигателем на 3,4 лошадиных силы, в базовой комплектации на пиле установлена направляющая шина на 20 дюймов и пильная цепь на 77 звеньев. Долговечность работы мотора повышается за счет использования кованого коленвала и шатуна, стенки деталей поршневой группы имеют хромированное напыление.

Благодаря отличной эргономике корпуса и качественной антивибрационной системе нивелируется достаточно большой вес пилы и облегчается работа оператора.

Подготовка к эксплуатации и обслуживание

Модельный ряд российских бензопил “Лесник”

Как отрегулировать карбюратор на бензокосе

Перед регулировкой необходимо тщательно прочистить фильтры согласно техническому обслуживанию в инструкции.

Дальнейшая настройка карбюратора бензокосы своими руками выполняется регулировочными винтами. Всего их три:

Правый (L) — регулировка топливной смеси для низких оборотов.

Нужно найти максимальные обороты на холостом ходу. Для этого неспешно выворачивают винт (L) вправо и влево.

Для регулировки поворачивают винт на четверть оборота обязательно против часовой стрелки.

Нижний (T) — отвечает за регулировку двигателя на холостом ходу.

  • по часовой стрелке — увеличение;
  • против часовой — уменьшение.

Для правильной регулировки именно холостого хода характерно:

  • устойчивая работа холодного двигателя;
  • не завышенные обороты горячего двигателя;
  • для триммерной головки большой запас оборотов;
  • устойчивая работа двигателя при смене положения (резкое подъем или спуск ножа).

Левый (Н) — регулировка смеси на высоких оборотах. (Винт настраивают последним).

Настройка карбюратор бензокосы с последним винтом выполняется так:

  1. Открыть дроссель на полную, при этом выдать полный газ. Поворачивать винт по часовой до тех пор, пока не упадут обороты (в этом случае ориентируют на слух).
  2. Повернуть винт как можно медленнее против часовой до неровной работы двигателя.
  3. Затем обратно повернуть совсем немного, едва услышав стабильную, ровную работу.
  4. Для более наглядного применения навыков удобнее рассмотреть работу опытного пользователя:

Интересно, что с точки зрения автора видео, настройку (ее правильность) определяют по цвету свечи, а не только по оборотам и стабильности двигателя.

Правильная настройка карбюратора своими руками в данном случае — сгорание топливной смеси без остатка, цвет свечи должен быть светло-коричневым.

В достоинствах данной модели:

  • доступная для широкого круга покупателей отпускная цена;
  • классическая компоновка внутреннего оборудования;
  • современный эргономичный дизайн корпуса;
  • способствующая комфорту работы с любых положений балансировка и конфигурация рукояток;
  • минимально допустимый уровень вибрации и шумового воздействия;
  • сервисный доступ к настроечным точкам, фильтру воздухозаборника и механизму натяжения пильной цепи.

Разработанная с учетом потребительских отзывов пила Лесник 3816 отличается от идентичных по мощности и применению аналогов:

  • повышенным ресурсом силового агрегата и пильной гарнитуры;
  • возможностью самостоятельного устранения владельцем возможных отказов и неисправностей.

Обзор популярных моделей

Существует базовая комплектация для каждой модели пил компании Лесник. Базовый комплект — это:

  1. Шина и цепь;
  2. Свечной ключ;
  3. Инструкция по эксплуатации;
  4. Гарантийный талон;
  5. Мерный стакан для смешивания масла и бензина;
  6. К некоторым маркам компания добавляет в базовый комплект защитные перчатки и очки.

Бензопила Лесник 2512

Компактная бензиновая пила Лесник 2512, предназначенная для проведения бытовых и полупрофессиональных работ, имеется возможность управления одной рукой.

Достоинства и характеристики:

  1. Двухтактный ДВС мощностью 0,95 кВт (1,2 л.с.) и объемом 25 см3;
  2. Система защиты от вибраций, наплечный ремень для переноски инструмента;
  3. Легкий запуск в морозы и простое управление;
  4. Масса – 2,9 кг;
  5. Резервуары для бензина и масла – по 200 мл;
  6. Шаг цепи — 3/8;
  7. Толщина цепи — 1,3 мм;
  8. Гарантийный срок эксплуатации – 1 год;
  9. Шина длиной 30 см или 12 дюймов, 44 звена в цепи.

Недостатки:

  1. Зимой не всегда быстро заводится;
  2. Свечи и катушки зажигания быстро выходят из строя;
  3. Необходимость постоянного натяжения цепи.

Бензопила Лесник 3816

Хорошо сбалансированная ручная цепная бензопила Лесник 3816. Предназначена для работы в саду, на участке и проведения мелких ремонтно-строительных работ.

Преимущества и характеристики:

  1. Двухтактный ДВС мощностью 1,4 кВт (2,0 л.с.) и объемом 38 см3;
  2. Легкий запуск в морозы и простое управление, пусковая пружина, винтовое натяжение режущей цепи;
  3. Сбалансированный корпус и эргономичный дизайн;
  4. Масса – 4,9 кг;
  5. Резервуары для бензина (310 мл) и масла (210 мл);
  6. Шаг цепи — 3/8;
  7. Толщина цепи — 1,3 мм, смазка шины и цепи — в автоматическом режиме;
  8. Гарантийный срок эксплуатации – 1 год;
  9. Шина длиной 40 см или 16 дюймов, 57 звеньев в цепи.

Недостатки:

  1. Двигатель трудно заводится и часто глохнет;
  2. Свечу заливает бензином;
  3. Возможно подтекание цепной смазки при хранении;
  4. Карбюратор приходится часто регулировать.

Бензопила Лесник 4518

Универсальная бензиновая пила Лесник 4518, способна пилить крупные стволы и деловой лес.

Достоинства и характеристики:

  1. Двухтактный ДВС мощностью 2,13 кВт (2,9 л.с.) и объемом 45 см3;
  2. Легкий запуск в морозы и простое управление, пусковая пружина, винтовое безинструментальное натяжение режущей цепи;
  3. Эргономичность, система защиты от вибраций;
  4. Масса – 6,5 кг;
  5. Резервуары для бензина (550 мл) и масла (260 мл);
  6. Шаг цепи — 0,325;
  7. Толщина цепи — 1,5 мм, смазка шины и цепи — в автоматическом режиме, регулировка масляного насоса;
  8. Гарантийный срок эксплуатации – 1 год;
  9. Шина длиной 45 см или 18 дюймов, 72 звена в цепи;
  10. Электронное зажигание;
  11. Нейлоновый воздушный фильтр;
  12. Трехкулачковое сцепление;
  13. Дополнительная комплектация – зубчатый упор.

Недостатки:

  1. Неудобная для пользователя система натяжения;
  2. После длительного хранения ДВС плохо заводится.

Бензопила Лесник 5220

Мощная бензопила Лесник 5220 распускает бревна любого диаметра, удобна в строительных работах. Правильный баланс – это отсутствие вибрации и минимизация нагрузки для оператора.

Достоинства и характеристики мотопилы Лесник 5220:

  1. Двухтактный ДВС мощностью 2,5 кВт (3,4 л.с.) и объемом 52 см3;
  2. Легкий запуск в морозы и простое управление, пружинный запуск ДВС, винтовое натяжение цепи;
  3. Система защиты от вибраций;
  4. Сбалансированный корпус и эргономичный дизайн;
  5. Масса – 8,5 кг;
  6. Воздушный фильтр с легкосъемной крышкой на болтах;
  7. Блокировка запуска;
  8. Резервуары для бензина (550 мл) и масла (260 мл);
  9. Шаг цепи — 0,325;
  10. Толщина цепи — 1,5 мм, смазка шины и цепи — в автоматическом режиме, регулировка масляного насоса;
  11. Гарантийный срок эксплуатации – 1 год;
  12. Шина длиной 50 см или 20 дюймов, 76 звеньев в цепи.

Из недостатков стоит отметить возможные сбои в работе масляного насоса. Многие пользователи, да и продавцы-консультанты в магазинах требуют использовать фирменные масла, например от линейки Patriot Garden.

Лесник 4518

Бензопила Лесник 4518 — техника для заготовки пиломатериала на зимний период и садовых работ. Цепной механизм и шина справляются с широкими стволами деревьев и крупными сучьями.

Особенности:

  1. Двигатель 45 см³.
  2. Тяга — 2,9 л.с. Этого достаточно для продолжительных, тяжелых работ.
  3. Конструкция изделия из износостойких материалов. Хромовое защитное покрытие на цилиндрах, препятствующее износу. В качестве материала для мотора выбран кованый металл.
  4. Небольшой вес, учитывая используемые материалы, — 6 кг.
  5. Передний захват из металла.
  6. Электронное зажигание. Изделие быстро заводится, тратит меньше топлива.
  7. Аэрофильтр из нейлона — надежная защита от пыли.
  8. Эффективное подавление вибрации.
  9. Автоматическая смазка цепи, возможность регулировать масляную помпу.
  10. Герметичный картер из металла для заливки масла.
  11. Выключение бензомотора за несколько секунд за счет модифицированного сцепления.
  12. Безинструментальное натяжение режущего механизма.
  13. Комплектация с зубчатым упором. Перенос веса позволяет выполнить точный рез.

Из недостатков отмечают неудобное натяжение пильного механизма и недоработанную моторную часть. Она сильно реагирует на некачественное топливо и масло, после долгих простоев работает с трудом.

Распаковка и подготовка к эксплуатации бензопилы Лесник

При покупке бензопилы Лесник требуйте от продавца произвести пробный запуск двигателя, дабы убедиться в его исправности и работоспособности;
У вас есть 14 дней после покупки цепной бензопилы, чтобы вернуть ее продающей стороне, в случае выявления заводского брака. Однако мы рекомендуем произвести тщательный визуальный осмотр инструмента, чтобы удостовериться в отсутствии видимых повреждений и неисправностей. В случае выявления дефектов, требуйте от продающей стороны заменить агрегат на аналогичный или устранить повреждения;
По статистике, около 80% обращений в сервисные центры связано с неправильной эксплуатацией инструмента: не поленитесь внимательно прочитать мануал

Особое внимание уделите устройству изделия, руководству по эксплуатации и правилам техники безопасности.

Модель РТ5220

Бензопила Лесник 5220 обладает двигателем, мощность которого 3,4 лошадиных сил. Размер шины позволяет легко справляться с распилом бревен различного диаметра. Она подходит для работы в саду и ухода за парковой зоной. Сбалансированный центр тяжести и эргономичный корпус, в совокупности с прорезиненными рукоятями, делают эксплуатацию максимально удобной. При большой мощности, вес агрегата составляет всего 6,5 килограмм. Представленная бензопила Лесник достаточно маневренна, кроме того, она оснащена стальным упором. Инерционный тормоз срабатывает при возникновении аварийных ситуаций, мгновенно.

Особенности:

  • Разработчиками использован двухтактный двигатель, с воздушным охлаждением.
  • Защита фильтрации обеспечена кожухом, чтобы добраться до механизма, достаточно использовать специальное колесо, для открывания.
  • Случайный запуск цепи предотвращает стопорной рычаг курка газа.
  • Внедрен цилиндр с хромированным покрытием и чугунным коленчатым валом.
  • Автоматическая подача смазочного материала на цепь, оберегает механизм от истирания.
  • Объем топливного бака составляет 550мл, масляного – 260мл.

Соблюдая инструкцию бензопилы Лесник 5220, вы гарантированно обеспечите качественную работу агрегата и существенно продлите сроки эффективной эксплуатации.

У каждого хозяина, который имеет собственный дом, коттедж или дачу должна быть бензопила. С ней и ветки ненужные можно в два счета обрезать, и веранду летом пристроить. Бензопила ЛЕСНИК 4518 L, относящаяся к классу бытовых инструментов, как нельзя лучше подойдет для таких целей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Пила специально сконструирована для специалистов, ухаживающих за деревьями. Она отлично подойдет для обрезки ветвей и сучьев, валки небольших деревьев и заготовки дров и других пильных работ на даче, приусадебном участке или саду. Также бензопила используется для обработки деревьев и кустарников в населенных пунктах.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Длина шины 45 см позволяет обеспечить пилку стволов и бруса диаметром до 0,5 м;
  • Двигатель объемом 45 см.куб. и мощностью 2,9 л.с. обеспечивает выполнение различных работ по пилению на приусадебном участке;
  • Устройство с шагом цепи 0,325 дюйма отлично подходит для спиливания веток;
  • Небольшой вес 6 кг препятствует быстрой утомляемости оператора.

ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Корпус в форме капли обеспечивает простое управление на большой высоте и в труднодоступных местах;
  • Тормоз цепи, расположенный на крышке обеспечивает быструю остановку работы инструмента;
  • Система электронного зажигания способствует быстрому запуску и стабильной работе;
  • Зубчатый упор обеспечивает фиксацию инструмента во время работы.

При использовании бензопилы всегда есть возможность получения травм. Поэтому, для того чтобы избежать каких-либо повреждений необходимо соблюдать простые правила:

  • при применении устройства следует одевать специальную одежду и обувь, которая защищает от травм, а также защитные перчатки;
  • необходимо использование средств защиты органов слуха и лица;
  • одежда не должна сковывать движения;
  • строго запрещено курение вблизи рабочей зоны;
  • при использовании агрегат необходимо держать двумя руками;
  • перед началом работ следует проверять натяжение цепи, тормоз и наличие масла в баке.

Производитель обеспечивает гарантийное обслуживание в течение 1 года. По универсальности и многозадачности бензопилам нет равных. Не обязательно работать на лесоповале или зарабатывать распилкой дров, чтобы обзавестись таким производительным и надежным подсобником.

На сегодняшний день ассортимент продукции в этом сегменте рынка постоянно обновляется, но по прежнему остаются те торговые марки, которые продолжают занимать высокие позиции по качеству, доступности и безопасности своих мотоинструментов, проверенных десятилетиями службы. Одна из них – бренд «Лесник», название которого красноречиво указывает на одну из сфер своего применения.

О наиболее популярных бензопилах «Лесник» мы поговорим дальше.

Бензопила «Лесник» 4518

Модель, которую приобретают не только для садовых работ и заготовки пиломатериалов на зиму. Ее 45 см шина и режущая цепь быстро справятся с широкоствольными деревьями и крупными брусьями. Двигатель с объемом 45 см3 создает тягу в 2,9 л.с. – заявленной мощности будет достаточно для тяжелых и продолжительных работ.

В конструкции агрегата использованы износостойкие материалы: цилиндры имеют хромовое защитное покрытие, которое препятствует преждевременному износу, вал мотора — из кованного металла

При такой материальной композиции пила весит немного, что важно для тех, кто пользуется таким аппаратом каждый день

Среди прочих преимуществ этой модели можно отметить:

  • металлический передний захват;
  • зажигание электронного типа – устройство быстро включается, не требует прогрева, а значит – экономнее расходуется бензин;
  • аэрофильтр изготовлен из нейлона – для лучшей защиты от пыли;
  • система уменьшения вибрации;
  • смазка к цепи подается в автоматическом режиме, а сама масляная помпа поддается регулировке;
  • картер для заливки цепного масла сделан из металла для большей герметичности;
  • модифицированное сцепление – 3-х кулачковое – позволяет за секунду выключить бензомотор;
  • безинструментальное натяжение режущей гарнитуры;
  • комплектация бензоинструмента зубчатым упором – на него можно перенести вес конструкции и выполнить точный рез;
  • легковесность – аппарат весит всего 6 кг.

Важным недостатком отмечают систему натяжения пильной части: им не всегда удобно пользоваться. Требует доработки и моторная система. После длительных простоев она начинает «барахлить», сильно реагирует на некачественное масло или бензин.

Модельный ряд бензопил

Лесник 2512

Традиционно обзор модельного ассортимента начинается с легких и компактных малолитражных моделей. В этой группе представлена бензопила серии 2512, оснащенная карбюраторным ДВС объемом 25 см3 и мощностью 1,3 л.с. Инструмент укомплектован штатной 12-ти дюймовой гарнитурой.

В перечне технической оснастки:

  • устраняющий проблемы холодного запуска топливный насос;
  • долговечный и простой в обслуживании быстросъемный фильтр воздухозаборного устройства;
  • эффективный виброгаситель;
  • насос системы смазки пильной цепи с регулируемой производительностью;
  • обеспечивающее плавный запуск гарнитуры двух кулачковое сцепление.

Ресурс двигателя увеличен за счет изготовления деталей шатунного кривошипа из кованого металла и нанесения на рабочую поверхность цилиндра хромоникелевого износостойкого покрытия.

Лесник 3816

Модель бытового класса совмещает в себе компактность предыдущего инструмента с повышенными тяговыми характеристиками 38 кубового силового агрегата мощностью 2 л.с.и производительностью 16-ти дюймовой гарнитуры.

В конструкционных особенностях:

  • увеличенное время автономной работы;
  • металлический картер двигателя;
  • сниженные до нижнего предела уровни шума и вибрации;
  • наличие праймера и системы легкого старта;
  • размещение тормоза экстренной остановки пильной цепи на крышке шины.

Пила данной серии получила более надежное 3-х кулачковое сцепление и металлическую ручку с противоскользящим покрытием.

Лесник 4518

Мощный и производительный инструмент данной серии соответствует эксплуатационным параметрам бензопил профессионального класса. Этот статус подтверждается комплектацией пилы 45 кубовым карбюраторным приводом, мощностью 2,9 л.с. и 18-ти дюймовой шиной.

При разработке инструмента были использованы технические наработки и опыт эксплуатации фирменных бензопил выпуска прошлых лет. Бензопила Лесник одна из немногих брендовых моделей, оснащенных поршневой группой с двумя компрессионными кольцами.

Также имеет место удобный для обслуживания и ремонта доступ к штатному оборудованию и заправочным бакам систем топливо питания и мазки пильного устройства. Модель ориентирована на выполнение объемных распиловочных работ, с минимальными перерывами для заправки и охлаждения.

Лесник 5220

В конструкционном отношении полупрофессиональная бензопила Лесник серии 5220 идентична предыдущей модели, ее возможности расширены за счет повышения мощностных характеристик двигателя.

Изделие приводится в действие 52- кубовым карбюраторным силовым агрегатом, мощностью 3,4 л.с. Карбюратор пилы обеспечивает стабильную работу двигателя на эксплуатационных режимах и холостых оборотах. В плане надежности доработан ручной стартер.

Тяговые свойства привода позволили использовать преимущества высокопроизводительной 20-ти дюймовой пильной гарнитуры. Увеличение объемов топливного и масляного заправочных резервуаров положительно сказалось на продолжительности работы пилы в автономном режиме.

Рабочие возможности инструмента в полной мере соответствуют его полупрофессиональному статусу.

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

  1. L – винт предназначен для регулировки низких оборотов двигателя.
  2. H – винт предназначен для регулировки высоких оборотов.
  3. T – винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

  1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
  2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
  3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
  4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
  5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
