Манометр
Стоит отметить еще одно устройство, которое также измеряет давление, только не воздуха, а газов и жидкостей – этот прибор называется манометр. Эти два прибора очень взаимосвязаны. Сумма показаний манометра и барометра – это давление абсолютное, которое имеет больший показатель, чем атмосферное.
Барометр – это широко используемый метеорологический прибор, который измеряет атмосферное давление (также известное как давление воздуха или барометрическое давление) – вес воздуха в атмосфере. Это один из основных датчиков, входящих в состав метеостанций.

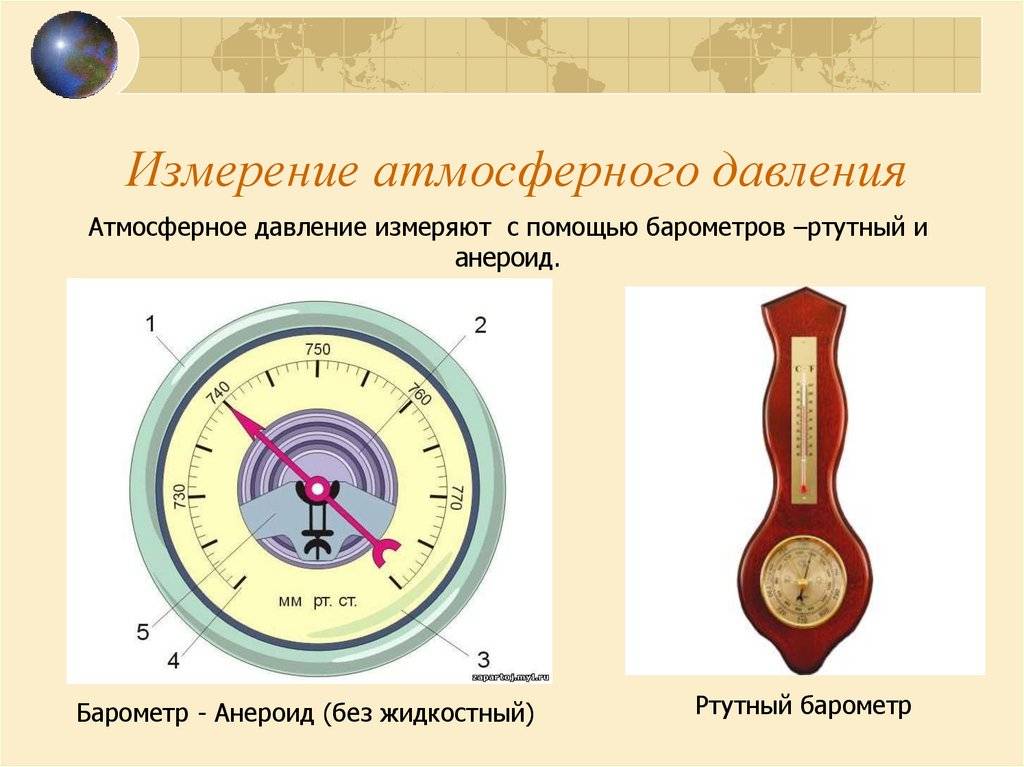

Хотя существует множество типов барометров, в метеорологии используются два основных типа: ртутный барометр и барометр-анероид.
Как работает классический ртутный барометр

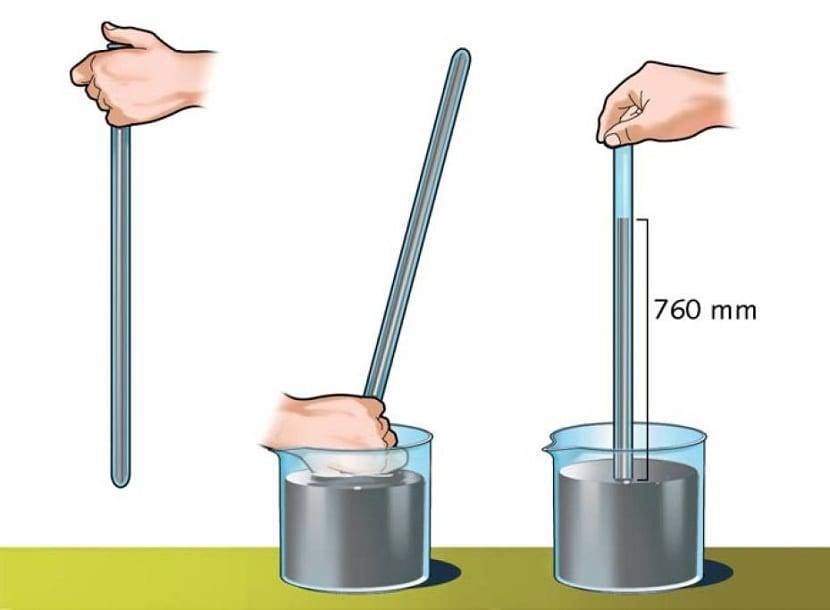

Классический ртутный барометр представляет собой стеклянную трубку высотой около 91 см с одним открытым концом и запечатанным другим концом. Трубка заполнена ртутью. Эта стеклянная трубка перевернута в контейнере, называемом резервуаром, который также содержит ртуть. Уровень ртути в стеклянной трубке падает, создавая вакуум наверху.
Если вес ртути меньше атмосферного давления, уровень ртути в стеклянной трубке повышается ( высокое давление ). В областях с высоким давлением воздух опускается к поверхности земли быстрее, чем может вытекать в окружающие области. Поскольку количество молекул воздуха над поверхностью увеличивается, появляется больше молекул, оказывающих силу на эту поверхность. При увеличении веса воздуха над резервуаром уровень ртути поднимается до более высокого уровня.
Если вес ртути больше атмосферного давления, уровень ртути падает ( низкое давление ). В областях с низким давлением воздух поднимается от поверхности земли быстрее, чем он может быть заменен воздухом, поступающим из окружающих областей. Поскольку количество молекул воздуха над областью уменьшается, остается меньше молекул, оказывающих силу на эту поверхность. При уменьшении веса воздуха над резервуаром уровень ртути падает до более низкого уровня.
Барометры в сотовых телефонах
Независимо от того, есть ли у вас барометр дома, в офисе, на лодке или в самолете, скорее всего, ваш iPhone, Android или другой смартфон имеет встроенный цифровой барометр! Цифровые барометры работают как анероид, за исключением того, что механические части заменены простым датчиком давления. Итак, почему в вашем телефоне есть датчик, связанный с погодой? Многие производители включают его для улучшения измерений высоты, предоставляемых службами GPS вашего телефона (поскольку атмосферное давление напрямую связано с высотой).
План работы с текстом на уроках английского языка
Материалистические школы античности какие бывают
Что такое охранная грамота в православии кратко
Что надо делать чтобы получить 5 в школе
- Как субд помогает пользователю производить безошибочный ввод данных ответ кратко
Как пользоваться барометром
Чтобы использовать барометры, особенно анероид, сначала необходимо откалибровать. Их рекомендуется откалибровать прямо на месте, где мы собираемся его установить. Как упоминалось ранее, атмосферное давление меняется в зависимости от высоты и других переменных. Поэтому в идеале откалибровать его прямо на месте использования.
Калибровка производится с помощью винта, который мы находим в задней части барометра, и винта Tornavis. Его постепенно поворачивают влево или вправо, чтобы откалибровать его. Рекомендуется выполнять калибровку в периоды антициклона, когда значения давления более стабильны
Это важно, чтобы данные были более надежными и чтобы у нас были хорошие результаты с самого начала
Для этой калибровки берутся справочные значения, установленные на уровне моря. Если мы хотим установить барометр в городе, где он находится на определенной высоте, мы должны сделать несколько вещей. Во-первых, поддерживать полный диапазон давлений, который прибор будет показывать нам все время, в зависимости от давления, в котором мы находимся. Быть в прибрежном городе – не то же самое, что в самый высокий город в Испании.
Другой вариант – снизить давление на уровне моря, чтобы отрегулировать стрелку на задней стороне барометра. Мы всегда должны использовать значения, установленные официальной метеостанцией.
Разновидности
Со времен изобретения первого барометра прошло более 200 лет. За это время люди изобрели несколько разновидностей этого устройства. Каждый отличается по своей конструкции и методу проведения измерений.
Ртутные
Подобные приборы не намного изменились со дня своего изобретения. В их конструкцию входит:
- Стеклянная колба, заполненная ртутью. Колба длиной от 80 до 100 сантиметров.
- Чаша, в которой размещается колба.
Основной особенностью конструкции является то, что для работы прибора, колба со ртутью должна помещаться в чашу дном вверх. Это позволяет вытекать жидкому металлу при повышении давления и заполнять колбу при незначительном снижении.
Ртутные модели обладают самой высокой точностью. Основным недостатком является крайняя токсичность жидкого металла и его паров.
Жидкостные
После признания ртутных моделей опасными, были придуманы жидкостные аналоги этого устройства. Прибор состоит из двух сообщающихся сосудов. В одном находится жидкость, а другой является шкалой для визуального контроля давления. При повышении параметров давления окружающей среды, жидкость расширяется, а уровень в сосуде-шкале увеличивается. При изменении в меньшую сторону, уровень уменьшается.
В качестве жидкости, для заполнения прибора, используется масло или глицерин. Основным недостатком подобных устройств является низкая точность. Предсказать погоду становится сложно, по причине влияния температуры окружающего воздуха на жидкость в сосуде.
Механические

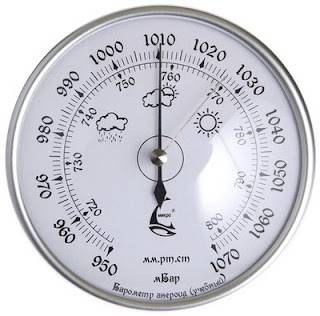

Самый популярный и распространенный тип. Устройство представляет собой прибор, очень схожий с настенными часами. Для контроля измерений используется циферблат со стрелкой. Циферблат размечен цифровыми уровнями параметров атмосферного давления. Для простоты указаны уровни: солнечной, дождливой и облачной погоды.
Принцип действия механических моделей основан на воздействии давления на ровную поверхность. Прибор оснащен коробочкой из тонкого металла, внутри которой создан вакуум. При воздействии высокого атмосферного давления, стенка коробочки прогибается. Механизм улавливает это изменение и сдвигает стрелку циферблата на определенный градус. При снижении давления, стенка коробочки выпрямляется, что приводит к изменению положения стрелки.
Подобные барометры называют также анероидами. Они способны максимально точно измерять атмосферное давление. Единственным недостатком является хрупкость механизма.
Цифровые
Данный тип барометров можно также отнести к разновидности анероидных устройств. Отличием является наличие электронного датчика или мембраны, которая реагирует на изменение состояния стенок коробочки. Для повышения точности устройства оснащаются несколькими анероидами.
Цифровые барометры оснащаются электронным жидкокристаллическим табло для контроля результатов измерений. Владельцу нет необходимости разбираться в тонкостях параметров. Прибор выдает результаты в виде цифровых данных, а также в виде картинок или звуковых оповещений.
Подобные барометры также оснащаются термометрами, часами, календарем, оповещают о времени восхода и заката. Эти устройства не нуждаются в настройках, все измерения делаются в автоматическом режиме.
Лучшие модели
Выбирая барометр для домашнего использования, можно обратить внимание на следующие модели, обзор которых привденен далее в статье
RST 05733
Модель в пластиковом корпусе, покрытом акриловым лаком. Имеет светлое табло, с четко читаемыми надписями на русском языке. Страна производитель — Швеция. Прибор неприхотлив и не требует постоянных настроек. Имеет надежное крепления для стены. К преимуществам модели можно отнести:
- Классический темный дизайн.
- Крупные надписи на циферблате.
- Надежность.
Такой прибор станет хорошим подарком для охотников.
RST 05116
Устройство, оснащенное гигрометром и термометром. Сочетает отличное качество, уникальный дизайн, надежность всех элементов. Корпус изготовлен из дерева, с последующей полировкой. Предназначен для настенного использования, имеет надежное внутреннее крепление. Из плюсов можно выделить:
- Высокую точность.
- Надежность.
- Стильный классический дизайн.
- Табло на русском языке.
Такой прибор будет красиво смотреться в кабинете делового человека или отставного офицера.
Meteo Guide MG 01308
Любителям цифровой техники понравится современная метеостанция. Вмещает в себя: часы, гигрометр, градусник, будильник. Оснащен звуковым оповещением о перепадах значений. Имеет четко читающийся дисплей, множество простых настроек. Модель можно установить на стол или повесить на стену демонтировав подставку. Из плюсов можно выделить:
- Современный дизайн.
- Простоту настроек.
- Оповещение.
- Возможность настройки подсветки и четкости экрана.
Данное устройство работает от батареек, не нуждается в частой смене настроек. Может быть использовано в качестве домашних цифровых часов.
Виды барометров
Существует несколько видов барометров.
Ртутные барометр

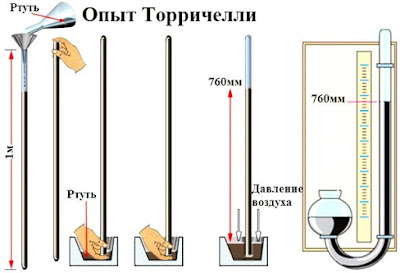

Создателем ртутного барометра был итальянский физик и математик Эванджелисто Торричелли, который в 1644 году разместил в тарелке со ртутью вертикально установленную пробирку заливной горловиной вниз. Им было замечено, что уровень ртути в колбе менялся в зависимости от погодных условий. Ученый сопоставил данные и пришел к выводу, что на этот показатель влияет давление воздуха.
Применяемая Торричелли конструкция являлась весьма точной, но была неудобной. Кроме этого, ртуть вредна для здоровья, поэтому ее применение в столь большом количестве, для заполнения тарелки, и нахождение на открытом воздухе является небезопасным.
Хоть ртутный барометр устарел (всё-таки такие барометры были изобретены самыми первыми), но они отличаются повышенной точностью, поэтому их более совершенные модификации встречаются до сих пор: их применяют на метеорологических станциях для проведения контроля за погодой.
Жидкостный барометр
Иногда жидкостный барометр называют чашечным, потому что он содержит специальную чашку (колбу), действующую по принципу сообщающихся сосудов. Но есть еще сифонные и сифонно-чашечные типы жидкостных барометров.
Жидкостный барометр был изобретён в 1657 году Отто Герике в Пруссии.
В жидкостных барометра измерение атмосферного давления производится за счет уравнивания столба жидкости.
Жидкостные барометры отличаются большой погрешностью: заправляемые вещества ведут себя по-разному при изменении температуры, что сопровождается высокими погрешностями. Поэтому судить о погоде основываясь на данных жидкостных барометров довольно сложно. Из-за чего такие барометры сейчас практически не встречаются.
Одним из самых известных модификаций жидкостных барометров являются глицериновые модели. В них применяется окрашенный глицерин, что дает привлекательный декоративный эффект.
Механический бараметр (анероид)
В 1844 г. французский инженер Люсьен Види, используя исследования немецкого математика и физика XVII в. Готфрида Вильгельма Лейбница, сконструировал принципиально новый, безжидкостный барометр, который был назван барометром-анероидом (от греч. “анерос” – не содержащий влаги).
Механические барометры, который с тех пор также называется “Анероидом”) благодаря своей компактности и достаточной точности являются самыми популярным видом.
Механические барометры сложные в изготовлении и в отличие от ртутных, являются полностью безопасными. Внешний корпус такого барометра напоминает классические круглые часы, но бывают и прямоугольные настольные модели. Внутри корпуса находится пустотелая емкость, сделанная из двух жестяных мембран. В емкости создан вакуум, а ее стенки надежно запаяны. Благодаря отсутствию воздуха, мембраны остро реагируют на изменение уровня атмосферного давления. При его увеличении они сжимаются, а при уменьшении наоборот раздуваются.
К ёмкости подсоединяется чувствительный механизм, который состоит из нескольких плеч. Его устройство позволяет снимать миниатюрные изменения объема коробки с вакуумом и создавать колебания стрелки со шкалой, на которую нанесены показатели давления. Чувствительный механизм остро реагирует на любые изменения объема емкости. Максимальные отклонения объема коробки в сжатом и раздутом состоянии редко превышает одного миллиметра. При этом устройство, которое передает эти движения на стрелку, увеличивает изменения в 90 раз, что обеспечивает высокую точность показания.
Механический барометр может быть выполнен в небольшом размере и предназначаться для переноски в кармане.
Электронный барометр
Электронные барометры – это высокоточные и компактные приборы.
В основе электронных барометров используется ёмкость с вакуумом (как и в механических барометрах), но снятие показаний осуществляется чувствительными датчиками. Также в этой конструкции предусматривается микропроцессорный блок. Показания выводятся на жидкокристаллический дисплей.
Одна из особенностей электронных барометров заключается в том, что они часто объединяют в себе несколько устройств одновременно. Они могут работать не только как барометр, но и как термометр, компас и часы. Зачастую электронные барометры делают во влагозащищенном корпусе, поэтому их покупают рыбаки и туристы. Как известно, клев рыбы во многом зависит от атмосферного давления. Они чувствительны к его резким перепадам. Благодаря барометру можно определить будет ли клев или рыбалку лучше перенести. Если давление резко падает, то рыба неохотно берет наживку.
Электронные барометры могут быть установлеными в смартфон или смарт-часы.
Как же определить прогноз погоды по барометру
Барометр-анероид УТЕС БТК СН 14
Повышение атмосферного давления по сравнению с регулярными нормами вашей местности информирует о том, что:
- в зимнее время года – будет похолодание и заморозки;
- летом – становится сухо и жарко.
Если показания давления растут или остаются неизменны, значит, погода будет благоприятная (чистое небо, солнце без осадков, возможна ветряная погода).
Умеренно медленное повышение атмосферного давления (до нескольких суток) информирует о стабильной погоде: летом – потепление, зимой – похолодание.
Понижение атмосферного давления говорит о том, что:
- летом – будет ветрено и не очень жарко;
- зимой – следует ожидать потепление и дожди.
Быстрое уменьшение атмосферного давления означает, что скоро будет шторм.
В прибрежных местах или в горах – всё зависит от расположения: даже в другом районе атмосферное давление будет отличаться.
Использование
При использовании цифрового или механического барометра, необходимо руководствоваться некоторыми правилами.
- Нужно размещать устройство на стене или столе, вдалеке от прямых солнечных лучей.
- Также запрещено устанавливать устройство вблизи нагревательных приборов.
- Наилучшее место установки — комната с теневой стороны здания, без температурных перепадов и с малым уровнем влажности.
- Запрещается ронять, бить, бросать и трясти устройство.
- Также не рекомендуется перевозить прибор в самолетах.
В остальном, чтобы использовать барометр, необходимо установить его на ровную площадку или повесить на стену. Барометр будет самостоятельно определять актуальное значение давления и выдавать данные на своем табло или экране.
Далее будут описаны самые популярные цифровые и механические модели барометров.
Устройства для измерения давления
Давление бывает истинным и относительным (избыточным). Для измерения истинного давления служит барометр-анероид. Избыточное давление (именно оно интересует автолюбителей, измеряющих давление в шинах) показывает, насколько давление в сосуде превышает давление окружающего воздуха, и измеряется относительно несложно. Механическое устройство сравнивает давление внутри и снаружи. Истинное же давление измерить сложнее, так как сравнивать можно только с глубоким вакуумом. Первыми устройствами такого рода были ртутные барометры. Стеклянная трубка примерно метровой длины наполнялась ртутью, переворачивалась в сосуд, содержащий так же ртуть.
Жидкий металл под собственным весом двигался вниз, над ним образовывался вакуум, давление измерялось разницей уровней ртути в сосуде и в стеклянной трубке. Нормальным принято считать давление 760 мм ртутного столба.
Очевидно, что использование такого прибора не всегда удобно из-за его громоздкости, а также из-за ядовитости паров ртути. Прекрасным изобретением стал барометр-анероид метеорологический, в котором специальный механизм «сравнивает» атмосферное давление с нулевым (глубокий вакуум), которое создаётся в специальном герметичном металлическом сосуде.
Как пользоваться барометром
Перед началом работы важно понять, как пользоваться барометром и правильно интерпретировать его показания. С помощью барометра нельзя уверенно прогнозировать дождь или похолодание
Метеорологи при предсказании погоды используют разнообразную информацию.
Барометр позволяет отслеживать тенденцию. Можно попытаться предсказать изменение погоды. Возрастание давления скорее всего приведет к повышению температуры в летнее время и понижению температуры в зимние месяцы. Снижение сигнализирует о приближении осадков. Также важно следить за скоростью перемены давления. Стремительное понижение показаний прибора может сопровождаться резким ухудшением погоды.
Самочувствие некоторых людей связано с атмосферным давлением. Таким людям важно знать, как пользоваться барометром дома. В обычной ситуации достаточно отслеживать изменения его величины утром и вечером.
Как настроить барометр механический
Следует произвести регулировку барометра, чтобы точно измерить давление. Для этого надо дождаться информацию о погоде, которую регулярно сообщают по радио, телевидению и в интернете. Далее следует правильно выставить высоту, соответствующую данной местности, по отношению к морскому уровню. Для настройки барометра на задней панели располагается винт для регулировки. Далее на устройстве выставляют давление, озвученное в прогнозе погоды. К каждому прибору прилагается инструкция, где детально описано как настроить барометр. Там же приведено описание прибора.
Также не помешает знать как проверить барометр. Легче всего это сделать, сравнив показание прибора с официальными данными, которые регулярно сообщаются в прогнозах погоды.
Как строятся графики
Для обработки измерений давления используются графики. По одной оси графика откладывается время, а по другой – атмосферное давление. На него через равномерные промежутки времени наносятся показания барометра. С помощью подключения компьютера можно строить графики изменения давления в различном масштабе. На основании графиков можно прогнозировать изменение погоды в ближайшее время. Полезно изучать графики прошлых лет из них можно устанавливать закономерности изменения погоды в определенные временные периоды.
Использование барометра-высотомера для определения высоты
Такие барометры измеряют высоту по величине внешнего давления. Устройство часто используют альпинисты. Преимуществом такого инструмента является выполнение сразу двух функций. Кроме определения высоты он позволяет измерять давление.
Человек, решивший покорить горы, должен хорошо понимать воздействие на работу организма высоты. С увеличением высоты давление снижается, а, следовательно, уменьшается количество кислорода. На высоте свыше 3000 метров работоспособность начинает заметно снижаться, а на высоте свыше 5000 метров можно потерять сознание.
При использовании барометра в качестве высотомера его необходимо по возможности подстраивать в точках маршрута с известной высотой, потому что атмосферное давление постоянно изменяется. За счет своевременной корректировки можно достичь высокой точности.
Высотомер обычно имеет шкалу, отображающую давление
Для альпинистов очень важно заранее знать о возможном ухудшении погоды. Поэтому в случае значительного понижения давления целесообразно отложить на некоторое время восхождение
Предсказание погоды с помощью барометра
С помощью барометра можно отслеживать внешнее давление и прогнозировать изменение погоды. Уменьшение давления предвещает установление плохой погоды. Длительное снижение скорее всего приведет к усилению ветра и осадкам. При быстром падении можно ждать шторма.
При неизменных показаниях барометра или медленном росте следует рассчитывать на ясную погоду с отсутствием осадков. Постепенный медленный рост давления приводит к установлению жаркой погоды летом и морозной погоды зимой.
Модели
Барометр может стать отличным помощником или подарком. Современные механические модели производятся из дорогих пород дерева, обладают непревзойденным качеством и дизайном.
УТЕС БТКСН-8
Современный, высокоточный прибор от отечественных производителей. Корпус выполнен из натуральной древесины. Основным отличием является наличие термометра. Циферблат отлично читается, а так же имеет разметку и дополнительные обозначения погодных характеристик.
Преимущества:
- Высокое качество сборки.
- Внешний вид отделанный под старину.
- Невысокая цена.
- Наличие термометра.
Данный барометр подойдет людям со слабым зрением. Данные с его табло считываются на расстоянии до 15 метров.
БРИГ + БМ91121
Красивый и недорогой высоко точный барометр. Изготовлен из натурального дерева. Все детали механизма выполнены из латуни. Циферблат устройства имеет разметку в Паскалях и миллиметрах. Сам циферблат отлично считывается с большого расстояния.
Преимущества:
- Красивый современный дизайн.
- Высокая точность.
- Долговечность.
Подобное устройство станет отличным подарком для людей, практикующих здоровый образ жизни.
Eva Solo 567766
Очень простая модель цифрового термометра и барометра.
Производитель уделил внимание только основным функциям. Прибор показывает температуру и атмосферное давление в виде соответствующей картинки. Основным преимуществом является возможность эксплуатации дома и на улице
Питается устройство от батареек
Основным преимуществом является возможность эксплуатации дома и на улице. Питается устройство от батареек.
Преимущества:
- Простота в использовании.
- Нет лишних функций.
- Большой экран.
- Невысокая цена.
Этот барометр станет наилучшим вариантом для пожилых людей со слабым зрением.
Виды барометров
Существует несколько видов барометров.
Ртутные барометр
Создателем ртутного барометра был итальянский физик и математик Эванджелисто Торричелли, который в 1644 году разместил в тарелке со ртутью вертикально установленную пробирку заливной горловиной вниз. Им было замечено, что уровень ртути в колбе менялся в зависимости от погодных условий. Ученый сопоставил данные и пришел к выводу, что на этот показатель влияет давление воздуха.
Применяемая Торричелли конструкция являлась весьма точной, но была неудобной. Кроме этого, ртуть вредна для здоровья, поэтому ее применение в столь большом количестве, для заполнения тарелки, и нахождение на открытом воздухе является небезопасным.
Хоть ртутный барометр устарел (всё-таки такие барометры были изобретены самыми первыми), но они отличаются повышенной точностью, поэтому их более совершенные модификации встречаются до сих пор: их применяют на метеорологических станциях для проведения контроля за погодой.
Жидкостный барометр
Иногда жидкостный барометр называют чашечным, потому что он содержит специальную чашку (колбу), действующую по принципу сообщающихся сосудов. Но есть еще сифонные и сифонно-чашечные типы жидкостных барометров.
Жидкостный барометр был изобретён в 1657 году Отто Герике в Пруссии.
В жидкостных барометра измерение атмосферного давления производится за счет уравнивания столба жидкости.
Жидкостные барометры отличаются большой погрешностью: заправляемые вещества ведут себя по-разному при изменении температуры, что сопровождается высокими погрешностями. Поэтому судить о погоде основываясь на данных жидкостных барометров довольно сложно. Из-за чего такие барометры сейчас практически не встречаются.
Одним из самых известных модификаций жидкостных барометров являются глицериновые модели. В них применяется окрашенный глицерин, что дает привлекательный декоративный эффект.
Механический бараметр (анероид)
В 1844 г. французский инженер Люсьен Види, используя исследования немецкого математика и физика XVII в. Готфрида Вильгельма Лейбница, сконструировал принципиально новый, безжидкостный барометр, который был назван барометром-анероидом (от греч. “анерос” – не содержащий влаги).
Механические барометры, который с тех пор также называется “Анероидом”) благодаря своей компактности и достаточной точности являются самыми популярным видом.
Механические барометры сложные в изготовлении и в отличие от ртутных, являются полностью безопасными. Внешний корпус такого барометра напоминает классические круглые часы, но бывают и прямоугольные настольные модели.
Внутри корпуса находится пустотелая емкость, сделанная из двух жестяных мембран. В емкости создан вакуум, а ее стенки надежно запаяны. Благодаря отсутствию воздуха, мембраны остро реагируют на изменение уровня атмосферного давления. При его увеличении они сжимаются, а при уменьшении наоборот раздуваются.
К ёмкости подсоединяется чувствительный механизм, который состоит из нескольких плеч. Его устройство позволяет снимать миниатюрные изменения объема коробки с вакуумом и создавать колебания стрелки со шкалой, на которую нанесены показатели давления. Чувствительный механизм остро реагирует на любые изменения объема емкости. Максимальные отклонения объема коробки в сжатом и раздутом состоянии редко превышает одного миллиметра. При этом устройство, которое передает эти движения на стрелку, увеличивает изменения в 90 раз, что обеспечивает высокую точность показания.
Механический барометр может быть выполнен в небольшом размере и предназначаться для переноски в кармане.
Электронный барометр
Электронные барометры – это высокоточные и компактные приборы.
В основе электронных барометров используется ёмкость с вакуумом (как и в механических барометрах), но снятие показаний осуществляется чувствительными датчиками. Также в этой конструкции предусматривается микропроцессорный блок. Показания выводятся на жидкокристаллический дисплей.
Одна из особенностей электронных барометров заключается в том, что они часто объединяют в себе несколько устройств одновременно. Они могут работать не только как барометр, но и как термометр, компас и часы.
Зачастую электронные барометры делают во влагозащищенном корпусе, поэтому их покупают рыбаки и туристы. Как известно, клев рыбы во многом зависит от атмосферного давления. Они чувствительны к его резким перепадам. Благодаря барометру можно определить будет ли клев или рыбалку лучше перенести. Если давление резко падает, то рыба неохотно берет наживку.
Электронные барометры могут быть установлеными в смартфон или смарт-часы.
