Банная печь из металла своими руками

Печь для бани из металла: инструкция по изготовлению

Достоинства и недостатки металлических печей для бани

• Малые габариты и мобильность печи из металла делают ее незаменимой для небольших бань.
• Не требуется массивный фундамент для установки прибора, что облегчает процесс его монтажа.
• В отличие от аппаратов из кирпича, их аналоги, изготовленные из металла, горят постоянно.
• Невысокая стоимость. Металлический аппарат, в отличие от кирпичного, проще изготовить без лишних затрат. Поиск чертежей печей из металла для бани особой проблемы не представляет — их огромное количество размещено в интернете и СМИ.
• Быстрый нагрев — через пару часов парная уже готова к процедурам.
• Срок эксплуатации — до 25 лет, в зависимости от толщины металла печки и качества его сварки.
• Безопасность в эксплуатации при выполнении правил сборки печи.

1. Быстрое остывание, связанное с неспособностью печи удерживать тепло. Требуется постоянная поддержка горения топлива.
2. Проблемы в отоплении больших помещений.
3. Ниже пожаробезопасность по сравнению с кирпичной печью. Необходима внутренняя обшивка топки огнеупорным материалом.

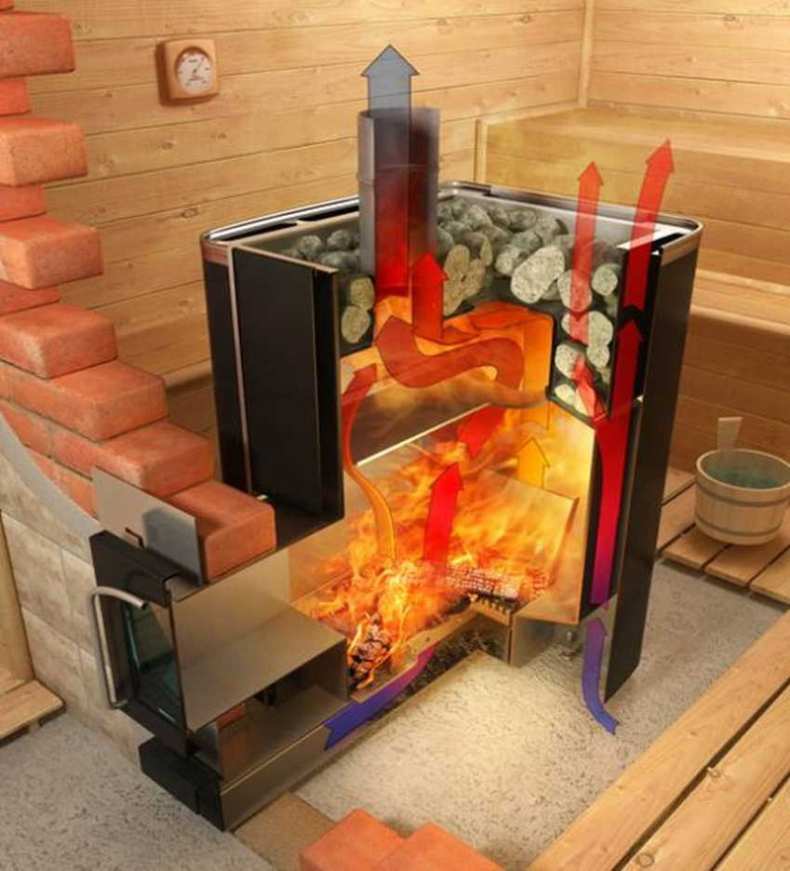

Конструкция печи-каменки из металла для бани

• Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
• Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
• Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Изготовление печи-каменки для бани из металлической трубы

Процедура изготовления печи из металлической трубы выглядит так:

1. Режем трубу на две части: одна из них длиной 0,9 м, другая — 0,7 м.
2. На расстоянии 7-10 см от нижнего конца длинного отрезка трубы вырезаем прямоугольное отверстие для поддувала 20х5 см. Работаем аккуратно, т.к. вырезанный из трубы кусок в дальнейшем будет использоваться для изготовления дверцы. Аналогичным образом вырезаем окно для печной топки, материал для будущей дверцы не выбрасываем.
3. Затем привариваем к нашей трубе ушки и петли, а на дверцы — защелки. Теперь можно навесить дверки поддувала и топливной камеры.
4. Из листа металла вырезаем круг D=0,7м, в его центре — отверстие, соответствующее размерам колосниковой решетки. Если ее купить не удалось, можно решетку изготовить самостоятельно из стального прута. Подготовленный круг нужно приварить в трубе немного выше поддувала. Изготовление топки завершено.
5. В боковой части печки вырезаем окошко для увлажнения горячих камней и устанавливаем для него дверцу.
6. Изготавливаем площадку для расположения камней. Для этого подойдут металлические пруты. Размеры ячеек принимаем с учетом величины камней, взятых для засыпки в бункер каменки.
7. После укладки камней вырезаем из листа металла еще один круг того же диаметра. В нем выполняется отверстие под дымоход с расположением возле дальней стенки печи. Привариваем дымоход и круг с отверстием под него наверх бункера.
8. Готовим бак для воды. Для этого отрезок трубы 0,7 м привариваем к печке.
9. В водяном баке делаем отверстие под кран.
10. Вырезаем из листа еще один такой же круг и разрезаем его так, чтобы получились две части разной величины. В большей части выполняется отверстие под дымоход. Накрываем этим элементом всю конструкцию, пропуская через отверстие дымоход, и обвариваем его по отверстию.
11. Меньшая часть круга будет служить крышкой люка для заливки воды. Поэтому крепится эта часть к печке с помощью петель.

Процедура установки печи из металла в бане

• Минимальное расстояние между стеной и печью принимается не менее 1 м. Кроме этого, рекомендуется устройство дополнительной защиты в виде термоизоляции стены фольгой со слоем утеплителя. Это исключит перегрев деревянной стены и ее возгорание.
• Дымоход также следует изолировать. Для этого можно использовать трубу с внутренним и внешним кожухом. Между ними размещается теплоизолятор.
• При прохождении металлической трубы через кровлю, на стыке дымохода с потолком выполняется проходной узел в виде короба из оцинковки, заполненного базальтовой ватой.

tutknow.ru>

Печь для бани из бочки

Печь-каменка для бани своими руками может быть собрана из подручных материалов. В открытом доступе есть множество вариантов чертежей печи для бани из металла вторичного употребления. Это один из способов того, как сделать печь для бани, вложив минимум средств.

Для изготовления печи для бани своими руками из бочки желательно использовать толстостенные железные цилиндры из жаропрочного сплава. Однако стоимость таких конструкций может быть очень высокой, и изготавливаются они чаще всего под заказ. Поэтому в данном случае будет рассматриваться вариант конструкции для банной печи, основой которой будет служить стальная тара емкостью 200 л.

Перед началом работы важно убедиться, что в бочке не хранились пожароопасные материалы – например, бензин или масло. Если это так, внешнюю и внутреннюю поверхность бочки необходимо тщательно очистить от остатков воспламеняющихся жидкостей

Установку печки для бани лучше всего производить на этапе строительства бани, т.к. такое оборудование требует подготовки основы для обеспечения пожаробезопасности. Для этого нужно выкопать под будущую печь отдельный котлован, глубина которого должна быть больше, чем уровень промерзания почвы. На его дно укладывается слой песка и щебня, поверх – слой керамзита.

Подушка из утеплителя для надежной опоры нуждается в уплотнении. Для этого ее слои заливаются водой и тщательно трамбуют. Поверх заливается раствор бетона толщиной в несколько сантиметров. Когда раствор схватится, на него кладут рубероид и приступают к строительству постамента.

Для постамента необходим кирпич. Первый ряд кирпича укладывается по размерам бочки, а второй – по увеличенному периметру, с образованием зазора примерно в 8 см. В дальнейшем он послужит для обустройства зольника и поддувальной трубы.

Не следует забывать и о защите стен. Она реализуется согласно регламенту, который был приведен выше.

Последовательность изготовления печи из бочки выглядит следующим образом:

• В центре дна бочки болгаркой вырезается паз шириной около 40 см. Его края усиливаются стальной проволокой толщиной 5-6 мм. С помощью этого отверстия будут удаляться зола и остатки сгоревших дров.
• Для усиления эффективности обогрева по периметру дна бочки привариваются четыре стальные трубы диаметром около 3 см. Их необходимо выгнуть под прямым углом, расположить ближе к стенкам, и вывести к верхней части бочки.
• На расстоянии 10 см от дна бочки делается разметка для установки колосника. Его можно приобрести в специализированных магазинах. Прутья колосника крепятся к конвекционным трубам.
• Топливник изготавливают, выкладывая стенки бочки огнеупорным кирпичом.
• На верхнюю треть длины бочки наносится разметка для обозначения каменки. Изнутри крепятся два уголка, к которым приваривается решетка для выкладывания камней.
• Намечаются лицевая и тыльная сторона печи. На тыльной стороне вырезается отверстие под дымоход, с ним будет сварена труба. На конце трубы, которая должна идти вертикально вверх, делается шибер.
• На лицевой части вырезается отверстие 40х30 см. По краю отверстия устанавливается стальная проволока и крепится асбестовая веревка для плотного закрывания дверцы. Дверца делается из отрезков металла и самодельных петель из прутка.
• Верх бочки отрезается, на расстоянии 10 см от верхнего края укладываются уголки, а на них – крышка бочки, чуть меньшая по размеру, чем диаметр печи. Под крышку доверху насыпаются камни.
• Печь устанавливается на фундамент и обкладывается кирпичом. Пустоты заделываются раствором глины. Такая защита убережет от ожогов при использовании печи.

Это была общая инструкция того, как правильно сварить печь для бани из бочки. Таким нехитрым способом можно изготовить самодельную печку для бани с минимальными вложениями средств. Для более конкретных деталей конструкции следует ознакомиться с чертежами банной печи из металла.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

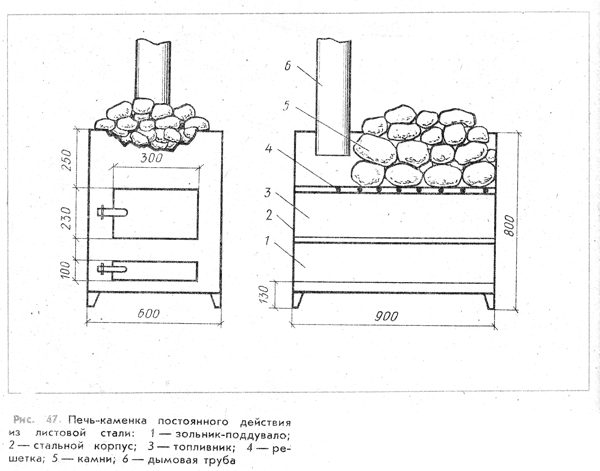

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

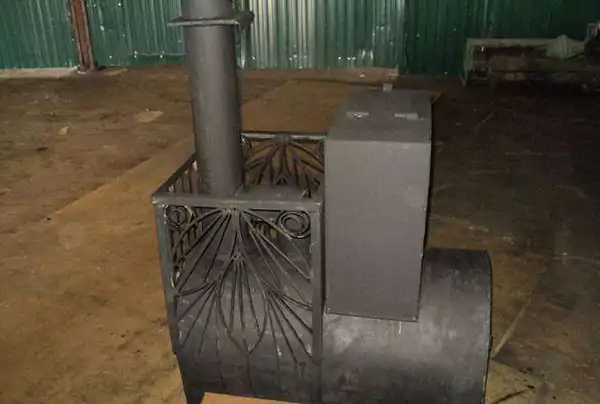

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Характеристика печи для бани из металла

Самое простое, что можно сказать о таких печах, что они изготовлены из металла. И в отличие от кирпичных агрегатов, быстрее нагреваются, но так же и быстро остывают.

При этом монтаж такого изделия не сложен, как с финансовой, так и с физической стороны.

Считается, что металлические печи практически невесомы. Для продления работы нужно выбирать топливо, которое будет гореть как можно дольше времени.

• Топка в таких агрегатах изготовлена из стали. При большой температуре материал начинает сильно нагреваться, а значит и терять свои физические свойства.
• Считается, что уже при + 250 С, сталь становится уязвима. Хотя внешне, это никак не будет отражаться.

И печка уже не будет первоначальной формы. А иногда даже и пригодна для дальнейшего использования. Но решение проблемы есть всегда.

Металлическая печь для бани с закрытой каменкой своими руками. Преимущества закрытой каменки

Пример печей с закрытым типом каменки

Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.

Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

Фирменная печь с закрытым типом каменки

Преимущества закрытых каменок:

1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Металлические банные печи

Преимущества

На фото самодельная печь для бани из металла, которая отлично вписывается в интерьер и эффективно работает.

Традиционные русские (и не только) бани имели каменные или кирпичные печи, а также печи, изготовленные из глины. Это, бесспорно, прекрасный вариант, но требующий высокого мастерства печника-каменщика и достаточно много места. В результате такой агрегат выльется в круглую сумму, что для многих любителей попариться совсем неприемлемо.

В поисках альтернативного варианта для строительства банной печи мастера остановились на другом материале – стали. Этот металл выдерживает высокие температуры, прост в обработке и достаточно недорого стоит. Доступность стальных деталей и вовсе не имеет равных: вы можете приобрести как новые изделия, так и пройтись на скупку металлолома и выбрать там подходящие вам части и обрезки.

Среди основных преимуществ стальных печей можно выделить такой список:

• Невысокая цена материала, его доступность и распространенность;
• Высокая прочность металла и его стойкость к высоким температурам, перепадам влажности, механическим и ударным нагрузкам, высоким показателям давления;
• Металлическое оборудование быстро прогревается, что сокращает время подготовки парной к использованию, особенно когда баня находится на даче, и нет возможности заранее растопить печь;
• Стальная конструкция имеет на порядок меньший вес, нежели каменная, поэтому она не требует мощных фундаментов, что также снижает стоимость бани;
• Печь из металла занимает меньше места в помещении и экономит пространство для других полезных объектов;
• Достаточно простая конструкция, доступная непрофессиональным монтажникам;
• Простота обработки металла;
• Сравнительно высокая надежность изделия;
• Отсутствие в дополнительных разрешениях на установку.

При определенном мастерстве самодельная металлическая печь для бани может выглядеть не хуже заводской.

Недостатки

Как и любое устройство, металлический агрегат для парной имеет свои недостатки.

При всех бесспорный преимуществах изделия из металла имеют ряд недостатков:

1. Агрегат достаточно быстро остывает из-за низкой теплоемкости металла, поэтому нуждается в постоянной топке на протяжении банных процедур, что приводит к повышенной трате дров;
2. По сравнению с кирпичными аналогами сталь более пожароопасна, так как стенки сильно нагреваются и излучают тепло. Кроме того, прикосновение к такой стенке может привести к серьезным ожогам;
3. Металлические изделия способны прогреть меньший объем, чем массивные кирпичные печи;
4. Сталь подвержена электрохимической коррозии, что снижает ее долговечность и может потребовать текущий ремонт слабых мест;
5. Кирпичная или каменная печь для бани выглядит намного более солидно и красиво;
6. Излучаемое камнем тепло куда более комфортное и целебное, чем агрессивное инфракрасное излучение металлической стенки.

Разновидности

Конструкции печей могут быть самыми разнообразными, все зависит от фантазии умельцев и мастеров, которые их делают.

Мы рассмотрим наиболее популярные и простые в изготовлении примеры печей. Это агрегаты, сваренные из стальных труб, и устройства, собранные из листовой стали.

Банные печи для бани из труб удобны тем, что для их сборки требуется меньше сварочных работ, так как труба сама по себе уже является неким резервуаром, и простое добавление дна и крышки превращает ее в замкнутый блок, который можно снабдить необходимыми отверстиями, дверцами, колосниковыми решетками и получить готовую топку.

По такому же принципу собирают резервуар для воды и каменку, отводят дымоход – и печь готова.

Принцип изготовления печи из металлической трубы достаточно прост.

Также для производства изделий можно использовать обычную листовую сталь.

Детали раскраивают согласно чертежу, а затем собирают с помощью электродуговой сварки. В результате получают банную печь кубической формы, что и отличает ее от цилиндрического изделия из трубы.

Прямоугольный профиль говорит нам, что печь собрана из листовой стали.

Различие по форме

Среди металлических печей, использующихся для отопления бани, встречаются устройства разнообразных форм. На рынке предлагаются прямоугольные, фигурные и цилиндрические модели вертикального или горизонтального способа установки. Наиболее приемлемым вариантом для равномерного разогрева всех составляющих элементов считается прямоугольная печь. Это довольно надежный и стабильно устойчивый агрегат, чего не скажешь об устройстве цилиндрической формы, которое не отличается постоянством в нагревании низа и верха конструкции. Такой дисбаланс впоследствии станет причиной деформации металла.

Вертикальная печь из трубы

Для примера возьмем вариант вертикально устанавливаемой печи из трубы, который мы нашли в Интернете.

Необходимые материалы:

Нужно найти  кусок трубы длиной около 150 см,  диаметром не менее 50 сантиметров и толщиной стенок не менее 8-10 мм. Для организации каменки нужна труба меньшего диаметра – 30-35 см, толщиной стенок не меньше 5-7 мм или некоторое количество арматуры. Из других расходных материалов понадобится врезной кран, три комплекта стальных петель, металлические листы толщиной 8 мм, колосники или стальная арматура для их изготовления.

Процесс изготовления

Трубу разрезают на два куска: 60 и 90 сантиметров (или изначально ищите два подходящих отрезка). Меньшая часть послужит емкостью для воды, из большей сделаем топку. Если есть возможность, в качестве бака для воды лучше использовать емкость из нержавейки: стальные емкости подвержены коррозии.

Печь из металлической трубы

1. В большем отрезке трубы в нижней части делают поддувало: вырезают прямоугольное отверстие 20×7см. Из вырезанного участка делают дверцу, приварив один комплект петель,  ручку и защелку.
2. Из листового металла вырезают круг, по диаметру равный диаметру трубы. Он будет служить днищем. Приваривают его в самом низу трубы. Можно при желании сделать ножки, которые будут приподнимать печь над уровнем пола, но делать их нужно мощными: они должны выдерживать вес «оснащенной» печи (вес металла+топливо+вода+камни+дымоход).  Легче, наверное, приварить днище не в самом низу, а выше на 2-3 сантиметра, а из оставшегося ранта вырезать ножки.

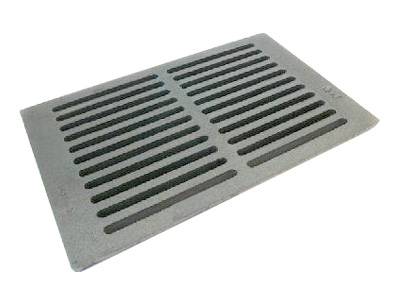

3. Из стальной пластины  толщиной не менее 15 мм готовят колосники: вырезают круг соответствующего диаметра, в котором проделывают  колосниковые отверстия. Можно также приварить готовый колосник к вырезанному основанию или  сделать его из прутов арматуры, уложенных с определенным промежутком. Основная задача: получить плоскую поверхность, на которой будут располагаться горящие дрова. Через отверстия зола, пепел и угли будут просыпаться вниз, а из поддувала будет поступать воздух, необходимый для поддержания огня.
4. Готовые колосники привариваются выше отверстия поддувала.
5. Приступаем к организации топки. Вырезаем окошко 25×30см над колосниками для укладки дров.  Располагать его слишком низко не нужно. Должна получиться поточная камера, в которой будут гореть дрова. Из вырезанного куска трубы делаем дверцу: привариваем петли, делаем ручку и защелку или крючок.
6. Теперь приступаем к оборудованию каменки. Сделать это можно  двумя способами:
   • Из куска трубы диаметром 30-35 см делаете подобие совка (срезаете часть трубы), укрепляете его над топкой перпендикулярно основной трубе. Одну часть привариваете наглухо, другую оставляете открытой (к ней затем привариваете дверцу). В этот совок, висящий над огнем, через проделанное в основной трубе отверстие будете закладывать камни.
   • Из прутьев арматуры сооружаете некое подобие колосника, которое крепите над топочной камерой. Этот вариант проще в исполнении, да и прогреваться камни будут быстрее.

Вне зависимости от того, какой вариант вы выбрали, от каменки до верхнего края основной трубы должно быть не менее 10 см (лучше немного больше). Так что тщательно рассчитайте все расстояния.

1. Следующий шаг – изготовление бака для нагрева воды. К отрезку трубы длиной 60см привариваем дно. Его делаем из стального листа толщиной 8 мм. В днище нужно будет проделать отверстие, к которому приварить трубу для отвода дыма из топочного отсека. Продукты горения, проходя по трубе, нагревают ее, а она отдает тепло воде. В нижней части бака для воды устанавливают кран, чтобы можно было набирать нагретую воду. Швы должны быть герметичными, иначе на огонь будет попадать вода из бака. В худшем варианте это может привести к отравлению угарным газом. Так что тщательно проверяйте качество сварки.
2. Теперь обе части (топочная и бак для воды) свариваются вместе. В месте соединения можно установить стальную муфту, которая будет дополнительным креплением для бака.

Вот и все, сама печь из металлической трубы готова. Остались некоторые нюансы. Верх бака для воды можно оставить открытым, а можно сделать крышку.  Удобнее, если она будет состоять из двух частей: одна будет намертво приварена, а вторая открываться/закрываться приваренная на петлях.

Для обеспечения пожарной безопасности, дымоходную трубу, проходящую через потолок и крышу, обкладывают кирпичом. Для этого к дымоходной трубе выше края бака сантиметров на 35-40 приваривают квадратную пластину, которая и служит основанием для кладки.

Монтаж трубчатого агрегата в парилке

Рисунок 5. Чертёж трубчатой печи

Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:

Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки. На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
Монтируют гидробак и ёмкость для камней.
Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
Из труб и коленных элементов изготавливают дымоотводящий канал

Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.

Рисунок 6. Готовая горизонтальная печка

Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.

На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться  в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.

Фундамент для печи в бане

Котлован в глубину должен соответствовать семидесяти сантиметрам.

Порядок работ следующий:

• На высоту пятнадцати сантиметров в него засыпается песок. Его пропитывают водой, после чего засыпаются кирпичные куски вместе с щебенкой;
• Делается опалубка;
• Ставится каркас из арматуры;
• До уровня пятнадцати сантиметров сверху заливается бетон;
• После демонтажа опалубки в пустоты наносится гудрон. Остальная часть засыпается песочком крупного размера;
• Пара кусков определенных размеров рубероида завершит фундаментную основу.

Если возникли отклонения от горизонтали, то можно воспользоваться, как кирпичами, так и раствором, чтобы их устранить.

Банная печь жара чертеж. Печи для бани Жара: фото, характеристики, чертежи, схемы +ВИДЕО

Дополнительная информация о банных печах «Жара» (ранее мы опубликовали отзывы о печах «Жара»). Указаны марки печей и их вид в разрезе — это может пригодиться тем, кто планирует делать самодельную печь из трубы.

• 1 Жара-стандарт 500
• 2 Жара-малютка 700
• 3  Жара-стандарт 650
• 4  Жара-супер 800

У печи есть топочный короб шириной 250 мм.

Печь «Жара-стандарт 500»

Чертеж печи «Жара-стандарт 500»

Поскольку печь малогабаритная, то она хороша подойдет для маленькой парной.

Бак для нагрева воды устанавливается на печь сверху.

Печь «Жара-малютка 700»

Схема печи «Жара»

Печь с навесным баком.

Печь «Жара-стандарт 650»

Схема печи «Жара-стандарт 650»

Визуально, печь мало чем отличается от печи «Жара-стандарт 650». Что касается толщины металла трубы-топки, то у Жара-супер, она на 2 мм больше (10 мм).

Печь «Жара-супер 800»

Схема печи «Жара-супер 800»

Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей, производится сдвиг выхода дымоходной трубы относительно выхода горячих газов из топки. Благодаря такому несложному трюку, удается увеличить площадь интенсивного нагрева верхней части топки, над которой расположена каменка.

Что вам потребуется

Готовая схема металлической печи.

Не обязательно воплощать идею самостоятельно «от и до», можно найти готовые чертежи металлической печи в бане, побродив по просторам интернета.

Хороший вариант — обратиться к специалистам, они сделают вам проект, исходя из особенностей постройки и ее площади.

В любом случае, основательный подход к вопросу даст положительный результат. Если вы соберете все необходимое, можно приступать к работе.

Материалы

1. Металлические листы толщиной не менее 8 мм.
2. Болгарка и аппарат для сварки.
3. Железные трубы диаметром 60 мм.
4. Заслонки для дверцы.
5. Вентиль и колосник.
6. Запчасти для дымохода.
7. Конечно же, начинается процесс с выбора места под печь и с ее размеров. Инструкция предупреждает о соблюдении мер противопожарной безопасности. Слишком большая печь в маленькой бане может привести к неприятностям. Габариты прибора должны быть таковыми, чтобы тепла хватало на всю площадь помещения.

Этапы работы

Сейчас мы рассмотрим простейшую конструкцию печки, изготовленной из трубы.

Чертеж простой металлической печи.

1. Найдите трубу длиной 1,8 м и толщиной стенок 5–10 мм. Разрежьте ее на отрезки длиной 60 см (для бака), 90 см (на топку и каменку), остальное пойдет на дверцы топки и поддувала.
2. В 90-сантиметровом отрезке вырезаются отверстия для топки с поддувалом. Для последнего размеры делаются 50–60 мм в высоту и 180–200 мм в ширину. Над ним приваривается пластина из металла с вырезанным в центре отверстием, в котором вварены 4 проушины для крепежа колосника.
3. Колосник вы можете приобрести в магазине, соответственно размерам будущей печи. Пластина для его крепления должна быть не тоньше 12 мм.
4. Дверцы делаем из остатков трубы. Под топку вырезаем фрагмент шириной 300 мм и высотой 200 мм. Сверху приваривается пластина с вырезом по центру, на нее далее укладывают бруски из железа сечением 10х10 мм для каменки.
5. Для колосника не помешает купить специальную решетку, у нее невысокая цена, так же как и у колосника. В отсеке для каменки прорезаем отверстие 250х300 мм под дверцу.

Колосник: внешний вид

6. Можно делать бак для нагрева воды. Для этого к верху каменки приваривается 8-миллиметровая пластина с отверстием для дымохода 120–150 мм диаметром. Затем отрезанный заранее кусок трубы под бак и трубу дымохода крепятся на нужные места. Отверстие под трубу желательно сделать близко к задней стенке печи.
7. Фрагмент бака со стороны трубы дымохода закрывают стальным полукругом с отверстием для приваренной дымоходной трубы. Второй отсек бака послужит для емкости под воду. Для него делают крышку с ручкой.
8. Если на крышу бани выводится труба из кирпича, то к дымоходу, под устройство кладки, приваривается площадка 300х300 мм, на расстоянии от крышки бака в 350 мм. В стенке бака вваривают трубу под кран.
9. Некоторые чертежи самодельных металлических печей для бани предусматривают облицовку готовой конструкции кирпичом. Но если у вас сравнительно небольшая площадь помещения, и пользуетесь вы им нечасто, дополнительная отделка не обязательна.
10. Многие ошибочно полагают, что легкую металлическую печь вполне можно устанавливать непосредственно на пол. Средний вес комплекта составляет около 150 кг, поэтому, нужен специальный фундамент.
11. Выкапывается котлован, наполняется щебнем и утрамбовывается. Далее площадку заливают бетонной смесью и оставляют застывать. На почти готовую плоскость укладывают рубероид, и только после этого можно ставить печь.
12. Обычно чертежи и размеры металлических печей для бани рассчитаны на то, что часть каменки будет выходить в соседнее помещение – предбанник или моечную. Это необходимо для поддержания тепла, ведь вам не захочется выходить в холодный тамбур, нагревшись в парной.
