Баббиты

Достоинства и недостатки перечисленных сплавов

Все описанные сплавы обладают определёнными достоинствами и характерными недостатками. Из достоинств можно выделить:

• высокие антифрикционные свойства баббитов (противостоят возвратно-поступательным движениям механизмов);
• хорошая антикоррозийная стойкость;
• высокая износоустойчивость;
• повышенная ударная вязкость;
• относительно невысокая температура плавления баббита(интервал составляет 240°С — 340°С);
• повышенный коэффициент размягчаемости сплава (при температуре 100°С он соответствует норме НВ 9-24);
• значительно увеличенная вязкость при ударных нагрузках;
• хорошая износоустойчивость;
• снижается время, необходимое для приработки отдельных деталей.

Недостатки заключаются в следующем:

• низкая прочность, по сравнению с другими сплавами;
• невысокая прочность (НВ 13-32);
• необходимость применения более прочных оболочек (из чугуна, стали или меди);
• низкое сопротивление усталости, что снижает работоспособность подшипника и уменьшает срок его службы;
• высокая теплопроводность;
• наличие дополнительных присадок из мышьяка, висмута делают данный сплав сложным в утилизации;
• для оловянных баббитов, в качестве недостатка можно отметить высокую конечную стоимость подшипника.

Несмотря на приведенные недостатки, баббиты получили широкое распространение во многих областях машиностроения. Их положительные свойства позволяют решать сложные инженерно-технические задачи.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

+38 099 966 56 95 +38 098 98 38 318 +38 093 820 88 48

Баббит – это сплав группы металлов и с добавлением примесей (указанных в таблице ниже), который уменьшает коэффициент трения. Но что же сделало данный сплав таким востребованным на рынке промышленности? – Это несомненно сверхустойчивость к изнашиванию при продолжительном трении.

Марка Баббита

Основной металл

Характеристика нагрузки

Примерное назначение

· Работающие при больших скоростях и средних нагрузках

· Турбин, крейцкопфные, мотылевые и рамовые малооборотных дизелей

· Опорные гребных валов

Моторно-осевые подшипники электровозов, путевых машин, детали паровозов и другое оборудование тяжелого машиностроения

Баббит, в котором основа олово (Б83), в сравнении с баббитом на основе свинца (Б16), имеет повышенную устойчивость к изнашеванию, сверхустойчивость к коррозии и отличная теплопроводность, также его применяют, когда необходима увеличенная вязкость и наименьший коэффициент трения. В свою очередь Баббит Б16 может записать в свой актив большую рабочую температуру, чем его коллега Баббит Б83.

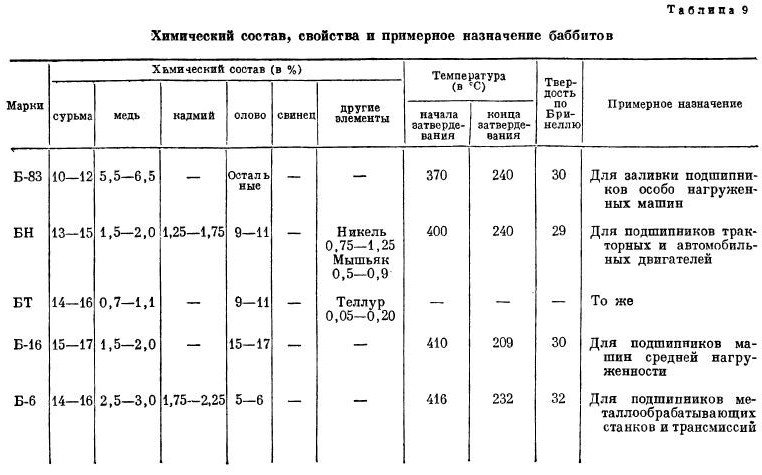

Химический состав Баббита Б83 и Б16 (ГОСТ 1320-74)

Антифрикционные чугуны

В качестве дешевых заменителей бронз применяют антифрикционные чугуны: серые АЧС с пластинчатым графитом, высокопрочные АВЧ с глобулярным графитом, ковкие АЧК с хлопьевидным графитом и медистые ЧМ (табл. 30).

Недостатки антифрикционных чугунов — хрупкость и высокая твердость (НВ 160—250), исключающая возможность самоприработки. Чугунные подшипники чувствительны к перекосам, вызывающим высокие кромочные давления.

Чугунные подшипники применяют с валами высокой поверхностной твердости (> HRC 55). Мягкие антифрикционные чугуны (АЧС-3, АЧВ-2, АЧК-2) могут при небольших нагрузках работать в паре с нормализованными или улучшенными сталями (HRС 25—35).

Главные характеристики и состав

Оценка параметров указанных марок изготавливается на основе следующих параметров:

1. Полный состав элементов химии сплава.
2. Физические характеристики сплава.
3. Литейно — технологичные характеристики.
4. Механичные свойства.
5. Предельно возможные рабочие режимы.
6. Область использования сплава.

По химическому составу они выделяются тем, какой металл выбрали за основу. Так к примеру, оловянный баббит Б83 включает до 85% олова (Sn), до 12% сурьмы (Sb), около 6% меди (Cu). Свинцовый баббит Б16 имеет у себя в составе 87% свинца (Pb) и практически 13% сурьмы. Ключевым металлом в кальциевых баббитах применяется свинец: до 96% с добавкой кальция (Ca), около 1%.

Среди физических параметров самый большой интерес представляют: удельный вес, плотность, сопротивление переменному току. У всех полученных сплавов данные показатели очень близкие.

Баббит марки Б83

Из литейно-технологических параметров существенную роль играют: температура плавления и температура, при которой следует производить заливку сплава в подшипник. Она подчиняется от дополнительных химических присадок. К примеру, температура плавления оловянного баббита марки Б83 составляет 370°С, а температура при заливке должна составлять 440°С. Для сплава марки Б16 (свинцовые баббиты) температура плавления составляет 410°С, температура при заливке должна превосходить 480°С. Данные примеры воочию показывают, что при заливке аналогичных сплавов в подшипник, температура расплава должна быть всегда выше температуры плавления.

Сейчас в очень больших масштабов баббиты производятся либо из руды соответствующих металлов, либо из вторсырья, поступающего на переработку. Исходя из технологичной полезности, баббиты выпускаются в виде слитков. Вес каждого слитка составляет 22 кг. Для борьбы с незаконным производством и устройства системы учёта на каждом слитке делают оттиск в виде товарного знака изготовителя. На нём указывают порядковый номер произведенной плавки по фабричному учёту. После эти слитки применяют для заливки в подшипники.

К механическим особенностям относят: возможные размеры изделий, прочностный предел заливки при непродолжительной нагрузке, относительное удлинение, ударную вязкость и твёрдость.

Область использования определённого вида баббита устанавливается следующими критериями: вид нагрузки, удельное давление, круговая скорость, напряжённость работы и максимальная температура работы.

Характеристика баббита

Баббит — металлический сплав, в основе которого лежит олово или свинец в различных пропорциях. Баббит является антифрикционным материалом. Это значит, что он обладает невероятно низким коэффициентом трения, а потому повсеместно используется в целях стабилизации при воздействии высоких нагрузок.

В качестве легирующих веществ используются такие металлы как медь, сурьма, кадмий, натрий, мышьяк и некоторые другие. Имеет невысокую температуру плавления – от 280 ̊С до 400 ̊С в зависимости от составляющих сплава. Чтобы понять, какими техническими характеристиками обладает баббит, нужно рассмотреть виды и марки баббита.

Свойства и применение баббита

Базальтовый картон. описание, свойства, виды, применение и цена базальтового картона

Так как баббит является суммой нескольких металлов, в том числе олова и свинца, значит, свойства его будут совокупность свойств этих элементов:

• олово и свинец являются мягкими пластичными металлами и это идеальная основа для твердых вкраплений. Мягкая основа же сплава обусловливает плотное прилегание к детали к валу;
• основное достоинство сплава – антифрикционность, то есть устойчивость к трению;
• высокая степень теплопроводности – за это в сплаве отвечает олово, в итоге подшипник защищен от коррозии и перегревания;
• для наделения сплава определенными свойствами (прочность, противоударность, антикоррозийность), в сплав добавляются дополнительные «присадки»: медь, никель, сурьма, натрий, мышьяк, кадмий, теллур и др.
• Существуют сплавы с доминирующей ролью олова, свинца, цинка, алюминия и кальция.

Применение баббита напрямую зависит от марки сплава. БМ используется для изготовления шатунных подшипников. Такие подшипники используются в тракторах.

Баббит б-88 нашел свое применение в коренных подшипниках, которые подходят для деталей, эксплуатируемых при больших скоростях и весомой динамической нагрузкой. Примерами могут служить быстроходные и среднеоборотные дизели.

Баббит б-83 справляется со средними нагрузками, а вот сплав марки баббит б-16 широко внедрен в тяжелое машиностроение.

Антифрикционные сплавы являются не дешевым материалом, и в этой связи баббит самый доступный

Точка зрения общепринятого стандарта на лом баббита

Установленные документом ГОСТ 1639-2009, отходы соединения, попадают под категории вторичного олова и его сплавов:

1. Кусковой лом баббитов. Категория содержит исключительно оловянные марки сплава. Основные составляющие вторичного металла: дизельные и турбинные подшипники.
2. Кусковые отходы с высоким содержанием свинца. Стандартный лом подшипников дополняют использованные элементы типографского шрифта.
3. Стружка оловянно-свинцовых сплавов. Данная группа включает только отходы обработки оловянных баббитов.
4. Стружка смешанная. В ней представлены марки свинцовой вариации соединения.

Естественно, основную материальную ценность среди лома баббитов представляют его сорта с высоким содержанием олова. Стоимость за килограмм такого лома приближается к расценкам чистого металла.

В силу разнообразия марок сплава, а также невозможности визуально отличить различные виды баббита, нередко применяется спектральный анализ. Пункты приема цветного металлолома, оснащенные специальным аналитическим оборудованием, позволяют точно установить концентрацию олова, что может сказаться положительно на итоговой цене принимаемого лома баббита.

Плавление

Баббит плавится при определенной температуре, которая полностью зависит от выбранных химических компонентов и его марки. Состав предопределяет его конечное использование, а также влияет на его свойства, цену, а также где он сможет проявить себя достаточно эффективно.

Например, марка Б16 плавится при температуре от 240 до 340 градусов Цельсия. А вот самая популярная марка Б83 плавится также при низкой температуре около 240 градусов, но во время заливки в форму подшипника рекомендуется придерживаться температуры от 440 до 640 градусов.

Исходя из тех или иных компонентов, в составе баббита, определяется его температура плавления.

Внимание! Температура плавления напрямую связана не только с антифрикционными свойствами, но также необходима для тех, кто в будущем будет ставить подшипники во вкладыши разных изделий

Точка зрения общепринятого стандарта на лом баббита

Установленные документом ГОСТ 1639-2009, отходы соединения, попадают под категории вторичного олова и его сплавов:

1. Кусковой лом баббитов. Категория содержит исключительно оловянные марки сплава. Основные составляющие вторичного металла: дизельные и турбинные подшипники.
2. Кусковые отходы с высоким содержанием свинца. Стандартный лом подшипников дополняют использованные элементы типографского шрифта.
3. Стружка оловянно-свинцовых сплавов. Данная группа включает только отходы обработки оловянных баббитов.
4. Стружка смешанная. В ней представлены марки свинцовой вариации соединения.

Естественно, основную материальную ценность среди лома баббитов представляют его сорта с высоким содержанием олова. Стоимость за килограмм такого лома приближается к расценкам чистого металла.

В силу разнообразия марок сплава, а также невозможности визуально отличить различные виды баббита, нередко применяется спектральный анализ. Пункты приема цветного металлолома, оснащенные специальным аналитическим оборудованием, позволяют точно установить концентрацию олова, что может сказаться положительно на итоговой цене принимаемого лома баббита.

Купим баббит Б16, баббит Б83

Баббит — антифрикционный сплав на основе олова или свинца, предназначенный для использования в виде слоя, залитого или напыленного по корпусу вкладыша подшипника. Сплав был изобретен еще в 1841 году в Англии Чарльзом Баббитом и назван в его честь. Баббиты имеют низкий коэффициент трения, хорошую износостойкость, достаточную пластичность и способность держать смазочные материалы. Несмотря на давнюю историю своего появления, этот сплав очень популярен и в настоящее время, в особенности при производстве подшипников. Благодаря довольно низкой температуре плавления, баббитовое покрытие способствует хорошему притиранию трущихся поверхностей.

Баббиты по своему составу подразделяются на оловянные, свинцовые и кальциевые. Однако наибольший интерес представляют именно оловянные баббиты в виду их превосходных антифрикционных свойств и хорошой работы в условиях интенсивных нагрузок. Приблизительно в два раза дольше изнашиваются оловянные баббиты по сравнению со свинцовыми.

Наиболее распространённые варианты сплава баббита:

-90 % олова, 10 % меди; -89 % олова, 7 % сурьмы, 4 % меди; -80 % свинца, 15 % сурьмы, 5 % олова;

Баббиты маркируются в зависимости от состава — баббит Б16, баббит Б83 и т.д.

Сплав баббит достаточно часто встречается в пунктах приема цветного лома. Наличие в нем дорогого олова обуславливает тот факт, что у баббита цена за кг довольно высокая. Именно поэтому многие готовы сдать его и получить за это неплохие деньги. При этом лишь некоторые фирмы могут похвастаться грамотной организацией процесса приема и честной оценкой сдаваемого лома. Наша фирма с помощью спектрального анализатора Niton может очень точно определить состав сплава баббита и произвести профессиональную оценку его стоимости.

занимается приемом баббита Б16, баббита Б83 по конкурентной цене за кг.

Марки баббитов

Баббит Б 16 — сплав, состоящий из следующих элементов: Sn (15-17 %); Sb (15-17 %); Cu (1,5-2,0 %); Pb (остальное) — для моторно-осевых подшипников электровозов, путевых машин, деталей паровозов и другого оборудования тяжелого машиностроения. Относится к свинцовооловянистым баббитам. Введение меди в сплав повышает твердость и вязкость. Легирование баббитов никелем, кадмием, мышьяком повышает прочность основы и позволяет снизить содержание олова. Мышьяк же добавляют для улучшения жидкотекучести и измельчения зерна.

Баббит 16 дешевле , но и антифрикционные, механические свойства у него низкие. Такие баббиты в условиях механических нагрузок хрупки и склонны к образованию трещин, поэтому и применяют их в ненагруженных условиях работы. Наша компания может предложить вам наиболее выгодные цены на лом баббита Б 16, Б 83, самоплава баббита

Баббит 16 популярен в подшипниках электровозов, тепловозов, пароходов. Также баббит Б-16 активно применяют для подшипников дизелей малого оборота, дробилок, прокатных станов, шаровых и трубных мельниц, производства паровых турбин, гидротурбин, компрессоров, подъемников, электродвигателей, генераторов.

Подшипники из баббита нашли широкое применение и используются повсеместно. Сдавая старые подшипники, содержащие лом баббитов мы снижаем вредную нагрузку на окружающую среду. Кроме того, на этом можно хорошо заработать — фирмы ведущие прием баббитов предлагают хорошую цену. ООО «ВеКо» всегда готова купить баббит любыми партиями и может похвастаться прозрачными и конкурентными ценами на лом.

Покупаем баббит! Цена высокая!

Баббит Б83 — один из наиболее популярных сплавов, состоящий из следующих элементов: Sn (83 %); Sb (11 %); Cu (6 %). Баббит этой марки применяют на производстве трущихся деталей и подшипников, которые эксплуатируются на средних нагрузках и высоких скоростях. Преимущественно в данную категорию входят подшипники стационарных и судовых паровых двигателей, подшипники турбокомпрессоров, дизелей низкого оборота, турбин, компрессоров и других изделий. При всех своих достоинствах баббит 83 имеет один большой недостаток — в нем велико содержание дефецитного олова, зато стойкость к износу намного выше остальных марок.

В производстве, как правило, можно встретить баббит в чушках, проволоку баббита и порошок баббита.

Прием бабита ведется фирмами специализирующимися на покупке металлолома. Мы всегда готовы купить баббит, вы же можете прилично заработать на этом. ООО «ВеКо» ведет прием лома бабита по высоким ценам. Мы также предоставляем услугу самовывоза металлолома, которая позволит не думать о лишних заботах и сдать лом баббита без лишних хлопот.

Состав — баббит

Применяется при производстве дроби, входит в состав баббитов и других сплавов, используется для синтеза различных соединений мышьяка.
 

Оно применяется главным образом для лужения, приготовления припоев, входит в состав баббитов и бронз.
 

Если многократные проверки и подгонки нового подшипника не дают положительного результата, следует проверить состав баббита, так как в результате многократной перезаливки состав баббита мог слишком сильно измениться.
 

Если многократные проверки и подгонки нового подшипника не дают положительного результата, то следует проверить состав баббита, так как многократная перезаливка может привести к значительному изменению состава баббита.
 

Слитки баббита, предназначенные для заливки вкладыша, должны иметь клейма и сопровождаться сертификатом, в котором указан состав баббита. Слитки подвергают внешнему осмотру и отбраковывают в соответствии с правилами приемки, если они имеют значительное число газовых пузерей или посторонние включения. Не допускаются заливка вкладышей путем непосредственного переплава баббитовой стружки, изменение марки баббита, смешивание разных марок баббита.
 

Кадмий служит основой подшипниковых сплавов, работающих при больших нагрузках в авиационных, автомобильных и судовых двигателях; он входит также в состав баббитов. Интересны и легкоплавкие сплавы его с висмутом, свинцом, оловом и цинком, о которых говорилось выше. Помимо спринклеров, легкоплавкие сплавы применяют для скрепления стекла с металлом и изготовления точных анатомических слепков.
 

Если многократные проверки и подгонки нового подшипника не дают положительного результата, следует проверить состав баббита, так как в результате многократной перезаливки состав баббита мог слишком сильно измениться.
 

Если многократные проверки и подгонки нового подшипника не дают положительного результата, то следует проверить состав баббита, так как многократная перезаливка может привести к значительному изменению состава баббита.
 

Отмечается, что, как и при анализе магнитных сплавов и оловянных баббитов, применение контактно-электроискрового отбора пробы позволяет снизить погрешность определений состава свинцовых баббитов. Определения состава баббита Б16 выполняют по методике , описанной в гл.
 

В марках баббитов буква Б означает баббит, а цифра после буквы показывает среднее содержание олова в процентах. Если в состав баббита входят специальные добавки, то их обозначают соответствующими буквами. Например, марка Б83 — оловянис-тый баббит с содержанием 83 % Sn; марка БН — баббит с добавкой никеля.
 

Применяются для заливки подшипников. В последнее время в состав баббитов вводят щелочные и щелочноземельные металлы: 1 — 2 % бария и в небольших количествах кальций и натрий.
 

При исследовании баббита в зоне электроэрозионного повреждения в нем нередко наблюдается повышенное содержание меди, обусловленное распылом в разряде материала деталей из медных сплавов и их переносом на поверхность разрушения. Вне зоны износа в этих случаях состав баббита отвечает требованиям технических условий.
 

При более высоком проценте меди сплавы становятся хрупкими и приобретают плохие литейные свойства. При содержании меди до 0.5 % ( что соответствует составу американского баббита SAE-14) сплавы име.
 

Кривая зависимости между содержанием кальция ( а и нат-рля ( б в баббите и выходом из строя подшипников по выдавливанию.

При плавке кальциевого баббита наблюдаются значительные потери. Это объясняется тем, что в расплавленном состоянии металлы, входящие в состав баббита, под влиянием высокой температуры, соединяясь с кислородом воздуха, образуют окислы, часть которых переходит в шлак, а часть выгорает. Такое явление называется угаром, который изменяет химический состав баббита и ухудшает его механические и антифрикционные свойства. При значительном угаре баббит настолько изменяет свои свойства, что становится непригодным для заливки подшипников.
 

Баббит: свойства, зачем нужен и как применяется

Работа современных механизмов с подвижными частями (валом или осью) не представима без подшипника. Этот сборочный узел помогает фиксировать и поддерживать конструкцию в пространстве, но основное его предназначение состоит в обеспечении вращения или качения.

Металл подшипника подвергается большой нагрузке из-за трения деталей и высоких скоростей, что сокращает срок службы узла. Помешать износу и отсрочить ремонт можно разными способами, например, использовать смазочные материалы и присадки. Однако самым надежным способом снизить коэффициент трения вот уже почти двести лет является использование в производстве подшипников баббита.

Баббит – это литейный сплав, основной составляющей которого является свинец, а легирующими добавками в разных пропорциях служат олово, медь, сурьма. Сплав был изобретен в 1839 году ювелиром Исааком Баббитом во время его работы на Южно-Бостонскую железоделательную компанию. Изначально материал использовался в конструкции паровых машин.

Современные баббитовые сплавы обладают следующими свойствами:

• Наиболее ценным качеством баббита являются его антифрикционные свойства: он обладает низким коэффициентом трения и потому способен повышать износоустойчивость подшипника.
• У сплава есть и другие плюсы: за счет низкой температуры плавления он хорошо прирабатывается (притирается) и сопротивляется заеданию, минусом является его невысокая прочность.
• Толщина материала влияет на срок эксплуатации подшипника; ее стараются делать как можно тоньше. Сплав наносится тонким слоем на корпус вкладыша подшипника скольжения и обрабатывается до толщины 0,15-0,2 мм.
• Существует два способа нанесения баббита: наплавка (заливка) и напыление (вкладыш может быть стальным, чугунным, бронзовым).
• Антифрикционные сплавы относятся к дорогостоящим материалам, баббит является самым доступным.

Подшипниковые сплавы. Баббиты. Маркировка, применение.

В качестве подшипников или антифрикционных материалов пользуются баббитами, основа которых составляет мягкие пластичные металлы свинец и олово. Одним из основных элементов в оловянистых баббитах являются сурьма и медь. Химический состав оловянистых баббитов приведен в таблице 1.

Таблица 1.

Химический состав оловянистых баббитов.

Заменители баббитов.

В роли заменителей баббитов пользуются антифрикционными сплавами на основе цинка, они применяются в условиях средней трудности. Также можно сказать и про антифрикционные чугуны, которые обладают низким коэффициентом трения и относительно неплохой стойкостью к износам.

Для подшипников и других деталей, которые работают при более высоком удельном давлении, температурных режимах и скоростях скольжения, используют сплавы на медной основе.

Подшипники, которые работают при более высоких ударных нагрузках и жестких температурных режимах, преимущественно изготавливают на оловянной основе. При заливке толстостенных подшипников в больших количествах используют безоловянный свинцово-кальцыевой баббит.

Таблица 2.

Химический состав кальциевых баббитов.

Марки баббитов. Область применения баббитов.

Б89 – баббиты данной марки используют для особо ответственных узлов и механизмов работающих при высоких скоростях и давлениях выше 150 кг/см2, например для подшипников авиадвигателей.

Б83 – баббиты ответственного назначения, применяют для изготовления подшипников электродвигателей, компрессоров с большой мощностью, турбин, дизелей и паровых машин.

Б16 – из баббитов данной марки изготавливают подшипники дробилок и паровозов, а также ненагруженные вкладыши электровозов, электродвигателей и паровых машин.

БН – это подшипники, применяемые в легковых и грузовых автомобилях, тракторах, паровозах и компрессорах.

БТ – применяются для изготовления подшипников автомобильных и тракторных двигателей.

Б6 – это подшипники для шаровых мельниц, нефтяных двигателей и дымососов.

БК – баббиты этой марки предназначены для заливки толстостенных подшипников (толщина слоя более 3 мм).

БК2 – баббиты также используются для заливки толстостенных подшипников (толщина слоя менее 1 мм), изготавливают подшипники для железнодорожных вагонов.
