Арматурогиб. Технология работы и самодельные варианты

Станки для сгибания арматуры

Люди уже давно стали использовать станки для гибки металла. Например, из арматуры можно согнуть петли, хомуты, кольца и другие необходимы и полезные изделия. Конструкция этого оборудования отличается, но принципиально технологический процесс у всех одинаковый.

Специальное оборудование обычно применяется в ситуациях, когда руками согнуть арматуру невозможно из-за ее толщины. Прут закрепляется между центральным и упорным валом инструмента, после чего металл загибается под воздействием гибочного вала в нужную сторону. Деформация может происходить как в одну, так и в другую сторону. Упорный вал служит преградой для изменений всей поверхности и не дает провернуться незадействованной части основной заготовки.

Если использовать для сгибания тиски или клинья, то редко достигается нужная точность изгиба, а с помощью ручного арматурогиба можно все сделать намного быстрей и точней. Станок может согнуть металлический прут толщиной от 12 до 25 мм, это зависит от модели станка и его конструкции.

Ручное оборудование предназначено для сгибания арматурной стали в холодном состоянии. Промышленным способом сейчас изготавливаются два вида станков:

  • Стационарные
  • Переносные

Также можно изготовить гибочный станок и своими руками, имея чертеж и необходимые подручные средства. Можно воспользоваться специальными видеороликами, где поэтапно видно, как происходит весь процесс создания станка. По стоимости он обойдется дешевле промышленного станка, а по своим техническим показателям не будет уступать готовому, поэтому станет хорошей альтернативой промышленному аналогу.

Технические проблемы

Часто задаваемые вопросы.

Не меняется реверс

К примеру, у станка не изменяется реверс. Для того, чтобы решить данную проблему нужно осмотреть трехфазный двигатель, а конкретно протестировать его в холостом режиме работы. Если при холостом ходе наблюдаются такие же изменения, то скорее всего двигатель нужно менять или ремонтировать.

Вибрация


Станок СГА-1, применяющийся для гибки арматуры. Фото ПромСтройМаш Еще одна распространенная проблема — вибрация станка, даже в виду отсутствия заготовки. Это может говорить о том, что двигатель работает в неправильном режиме, либо главная центральная ось разбалансирована, либо аппарат недостаточно хорошо закреплен на полу, либо подкладка между аппаратом и полом неровная или установлена под углом.

Другие вопросы

Также возможен выход гнутых валиков за рабочую плоскость. Иными словами, механизм стремится согнуть деталь за пределами рабочего стола. Данная проблема характерна для станков, у которых нарушена преобразующая шина, то есть поломка произошла на программном уровне. Контрольная панель не преобразует должным образом команды, передаёт механизму неверное указание и неверные координаты вращения и давления.

Ещё одна разновидность такой поломки — это нормальные показания на контрольной панели и некорректная работа механизма в реальности. То есть, на пульте управления оператор будет наблюдать, что процесс идет по стандартному алгоритму, а заготовка не будет гнуться или будет гнуться неправильно. В этом случае нужно осмотреть операционную систему станка. Возможно, придётся поменять программное обеспечение или установить его заново.


Станок СГА-1 для гибки арматуры. Фото Станочный мир

Еще одна распространенная проблема, которая может быть связана как с аппаратной частью, так и с механической — это вылет заготовки. Другими словами, при установке заготовки она не гнется должным образом, а слетает с валиков. Причины могут быть следующие: первая и самая распространенная — нарушение целостности стенок крепежа; вторая — вывод из строя зажимных валиков, третья причина — нарушения в программной оболочке, которые провоцируют слишком быструю или некорректную работу механизма. Перед началом работы рекомендуется вынимать зажимные гнущие валики и центральный вал и вставлять их заново для того, чтобы осмотреть пазы и целостность все системы, продиагностировать аппарат на наличие повреждений.

ВАЖНО! Станки относятся к механизмам потенциальной повышенной опасности. Поэтому рекомендуется обращаться к специалистам, а не ремонтировать их собственными силами, даже при наличии опыта у исполнителя

Ведь поломка механизма может обернуться не только сбоем во всей электронной сети. потери времени, снижением объемов продукции, но и травмой оператора станка.

Пошаговая инструкция по сборке

Станок из домкрата


При желании можно сконструировать универсальный прибор, способный сгибать не только арматуры, но и трубы. Чтобы сделать станок из домкрата, понадобится подготовить модель, способную поднимать до двух тонн груза.

  1. Профиль из стали нарезают на отрезки до 5 см.
  2. Затем выбирают арматуру с диаметром не меньше 12 мм.
  3. Концы прутьев помещают внутрь профиля и сваривают вместе.
  4. Полученные конструкции приваривают друг к другу, в итоге должно получиться приспособление, играющее роль клина для сгибания.
  5. Рабочую часть фиксируют на домкрате, выставив его правильно по вертикали и горизонтали.
  6. После изготавливают несущую конструкцию Т-образной формы с высотой 40 см и шириной 30 см.
  7. Из уголка вырезают полосы по форме труб, приваривают их к раме и фиксируют домкрат при помощи их.
  8. К боковым частям несущей рамы приваривают отрезки уголка, затем к ним прикрепляют петли.

Домкрат вставляют на подготовленное место, далее нужно положить на сгибатель кусок заготовки и работать ручкой. По итогу арматура согнется на 90 градусов и обретет нужный радиус сгиба.

Станок из уголка

Конструкция из уголка считается более простой и изготавливается по следующей инструкции:

  1. От уголка отрезают куски 20х20 или 30х30 длиной до 1 метра. Размеры и толщина зависят от диаметра прутьев арматуры.
  2. К основе из профиля П-образной формы приваривают штырь;
  3. Далее отрезают часть трубы с диаметром, позволяющим свободно надевать ее сверху. К нему приваривают часть уголка, убедившись что труба и уголок расположены перпендикулярно.
  4. Уголок с трубой надевают на штырь, отмечая, в каком месте был приварен самый маленький отрезок. Затем его снимают и приваривают к станине еще один кусок углового профиля.
  5. Еще одну часть арматуры приваривают к концу подвижной конструкции, за которую нужно будет держаться во время работы. На нее надевают рукоятку, она не должна быть сделана из металла.
  6. После к станине приваривают ножки из прочной арматуры.
  7. Трущиеся поверхности трубы и оси смазывают солидолом либо машинным маслом для облегчения процесса.

Готовый к работе арматурогиб устанавливают на большом кирпиче или камне, чтобы он не соскакивал в процессе работы. После в него вставляют прут арматуры и пробуют его согнуть. Качество устройства проверяют по тому, насколько правильно оно будет гнуть вставленную арматуру.

Принцип сгибания арматуры

Сгибание арматурного прута представляет собой процесс контролируемого изменения направления центральной оси. При этом в месте деформации одни слои металла будут растягиваться, а другие — сжиматься.

Одним из основных определяющих факторов при сгибании является величина усилия, прикладываемая к месту деформации. Она напрямую зависит от вида стали и диаметра сечения арматуры. Таким образом, можно сразу определиться, чем лучше и толще арматурный пруток, тем больше сил понадобиться прикладывать для его сгибания.

Эти определения должны послужить нам основой для дальнейших расчетов при изготовлении приспособления для сгибания арматуры своими руками.

4 Как согнуть арматуру руками – дешево и сердито

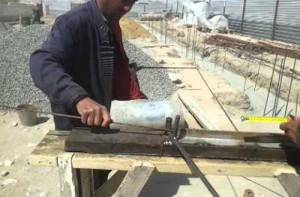

Когда специальные устройства отсутствуют, то можно, конечно, в ряде случаев обойтись и без них. Но необходимо помнить, что ручная гибка арматуры на порядок травмоопасней, чем на станке. Любое непродуманное действие, движение может привести к тому, что пруток или импровизированные приспособления спружинят или выскользнут и нанесут повреждение горе-мастеру.

Тонкие прутки до 8 мм при хорошей физической подготовке можно сгибать вручную даже без каких-либо приспособлений. Качество будет соответствующее – радиус сгиба будет слишком велик. Такая арматура вряд ли в полной мере выполнит возложенные на нее функции по укреплению фундамента.

Использование двух стальных труб значительно улучшит результат и позволит сгибать более толстые прутки. Чем длиннее трубы, тем больше может быть диаметр арматуры, и меньшие усилия потребуются. Схема работы – стержень фиксируют в одной трубе, а вторую надевают на выступающий конец заготовки и используют, как рычаг. Тонкие прутки можно будет сгибать прямо от земли, наступив на упорную трубу. Более продвинутый вариант – когда фиксирующая труба укрепляется до неподвижного состояния на верстаке в тисках, в земле (вкапывается, бетонируется) или другим способом.

Другой вариант с применением труб, когда в землю прочно вбивают 2 штыря, используемые в качестве упора для прутка на месте сгиба. Арматуру заводят между штырями. Обе трубы выполняют роль рычага. Вместо штырей можно использовать 2 близко растущих дерева, но защитникам природы это очень не понравится!

Можно также использовать нерекомендуемые способы, упомянутые выше, но только если это не отразится на надежности конструкции, или когда не важен результат. Гибка арматуры своими руками в этом случае начинается с закрепления прутка (необязательное условие). Место сгиба надрезают или раскаляют, а затем гнут арматуру в нужную сторону. При необходимости используют молоток или трубы.

Техника безопасности

Перед тем как работать сваркой инвертором мастеру необходимо позаботится о собственной безопасности и обустройстве рабочего места. Для этого нужно:

  • надеть специальный костюм, который имеет рукава, полностью скрывает участки шеи, на запястьях плотно застегивается. Костюм должен быть из натуральной ткани с повышенной прочностью и плотностью, устойчивой к плавлению и возгоранию;
  • руки защитить сварочными рукавицами;
  • обувь использовать лучше кожаную с толстой подошвой;
  • для защиты глаз использовать маску;
  • для предотвращения поражения током обустроить деревянный настил под ногами.

Из рабочего места следует убрать все лишние предметы, позаботится о качественном его освещении. Порядок подготовки к работе и непосредственно выполнение сварочного процесса наглядно описывает самоучитель сварки инвертором, который можно найти в интернете.

Почему при армировании без арматурогиба не обойтись?

При закладке армирующего пояса простая укладка прямой арматуры не позволит добиться расчётных несущих способностей. Это связано с тем, что нагрузка на железобетонные конструкции не всегда распределяется равномерно, в результате чего могут возникать дополнительные внутренние напряжения, способные вызвать разрушение.


Пример армирующего каркаса из гнутой арматуры А500С и А240. Для того чтобы добиться такой формы каркаса, пруты диаметром 25 мм, гнулись с помощью трубогиба, а хомуты арматурогибом.

Металлический пруток холодной или горячей прокатки достаточно хрупкий, поэтому в некоторых случаях он не способен выдержать нагрузок на сжатие и растяжение, попросту лопаясь. Поэтому его гнуть несколько раз в одну, а затем в другую сторону не получится без снижения конечных прочностных характеристик изделия.

Вручную при помощи простых приспособлений не всегда получается применить необходимое усилие для получения нужного угла. Особенно, если требуется придание арматуре сложных форм. Изготовить специальные крепления, например, крюки или хомуты, для армирования колонны, вручную также не получится. Поэтому, в таких случаях требуется использовать арматурогиб (станок для гибки арматуры).

Как не допустить ошибок при загибании арматуры?

Для сохранения прочностных свойств, стальных прутков, важно следить за тем, чтобы при сгибании не образовывался острый угол, а радиус закругления составлял 2,5-5 их диаметров. При изгибе на 900 механические характеристики полностью сохраняются, но в случае превышения начинают снижаться

Для упрощения процедуры придания арматуре нужной формы многие решаются на прогрев паяльной лампой или создание частичного надреза. Это делать категорически запрещено, поскольку армированная конструкция не будет соответствовать строительным нормам.

Для того чтобы стальные пруты не теряли свои начальные прочностные характеристики, следует соблюдать радиус загиба арматуры.

Станок из уголка

Порядок действий, по изготовлению приспособления для гибки арматуры из уголка:

  1. Уголки нарезают по размерам, как указано в чертеже.
  2. Разрезают стальной П-образный профиль, чтобы его длина составила 1 м. Он будет выполнять роль станины.
  3. К станине посередине приваривают штырь из толстой арматуры.
  4. Отрезаем кусок трубы, диаметр которой позволяет её надеть на приваренный штырь.
  5. Перпендикулярно вваренному штырю приваривают уголок. Затем в нём просверливают отверстие под внутренний диаметр трубы.
  6. Уголок с трубой надевают на штырь. Затем отмечают место для приваривания отрезка уголка, снимают подвижную часть и приваривают вторую часть уголка.
  7. К концу подвижной конструкции приваривают кусок арматуры. Он будет выполнять роль рычага. На его противоположный от крепления конец нужно закрепить удобную рукоятку.
  8. К станине приваривают арматурные ножки.

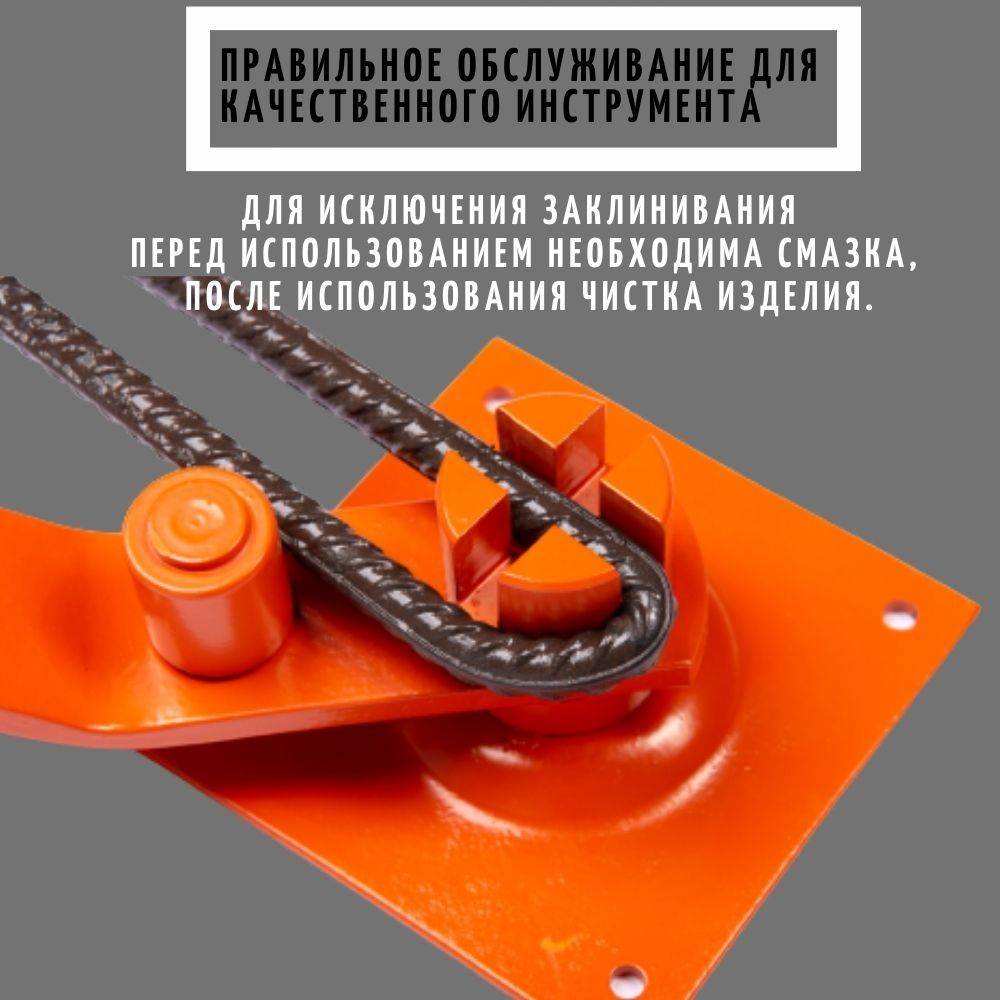

  9. Ось арматурогиба рекомендуется смазать, чтобы продлить срок её эксплуатации за счёт снижения трения деталей при работе.

Существует более простая конструкция арматурогиба из уголка. Необходимо 2 уголка по 80 см, с толщиной металла минимум 5 мм. Понадобятся шпильки, 3 отрезка по 10-15 см, и один 20 см.

Порядок действий следующий:

  1. К одному из уголков привариваем две шпильки, с помощью них мы будем крепить уголок к столу.
  2. Ко второму уголку привариваем на краю кусок трубки. Это будет наша подвижная часть.
  3. К другому концу уголка привариваем шпильку. На нее одеваем кусок трубы и навинчиваем две гайки. Это будет наша рукоятка.

Простота конструкции и мобильность, позволяет перевозить его с одного строительного объекта на другой и крепить к любому столу, станок станет отличным помощником при армировании ленточного фундамента, перекрытия и других железобетонных конструкций. Данный арматурогиб позволяет гнуть арматуру диаметром до 14 мм.

При помощи каких устройств можно согнуть арматуру в домашних условиях

За всю историю развития технологий металлообработки и строительства человечество изобрело множество приспособлений для гибки арматуры. Все они объединены одним принципом действия, а отличие состоит в диаметре сгибаемой арматуры и конструкциях оборудования.

Любую деталь, которую подвергают изменениям, фиксируют между упорным и центральным роликом (валом) специального оборудования. Третьим гибочным роликом металл выгибают в требуемую сторону на нужный угол. Закругление можно выполнить как по часовой стрелке, так и против. Упорный вал служит препятствием для деформации. Он не позволяет сдвинуться или провернуться незадействованной части заготовки.

Выделяют два главных варианта таких устройств:

Приводные станки, помимо специальных, функционируют по одной схеме. В качестве рабочего элемента выступает диск, насаженный на вертикальный вал, который вращается в горизонтальной плоскости. На самом диске закреплены центральный и изгибающий пальцы между которыми и закладывается арматура. Упорный ролик закрепляется на стойке, при вращении диска в него упирается арматура и под действием изгибающего пальца выгибается вокруг центральной втулки.

Станки могут отличаться по производительности, мощности и в зависимости от назначения делятся на три группы:

  • сверхтяжелой – диаметр прутков 40-90 мм;
  • тяжелой – 20-40 мм;
  • для легкой арматуры – 3-20 мм.

Такое устройство может сгибать несколько прутков одновременно. Изготавливается также оборудование для малых диаметров от 3 до 90 мм. Если понадобилось создать сложную конструкцию с разными углами сгиба, то следует использовать гидравлический станок, который может гнуть прутки намного качественнее, без образования изломов и кладок на поверхности заготовок. На подобном станке производятся изгибы под углом до 180 о .

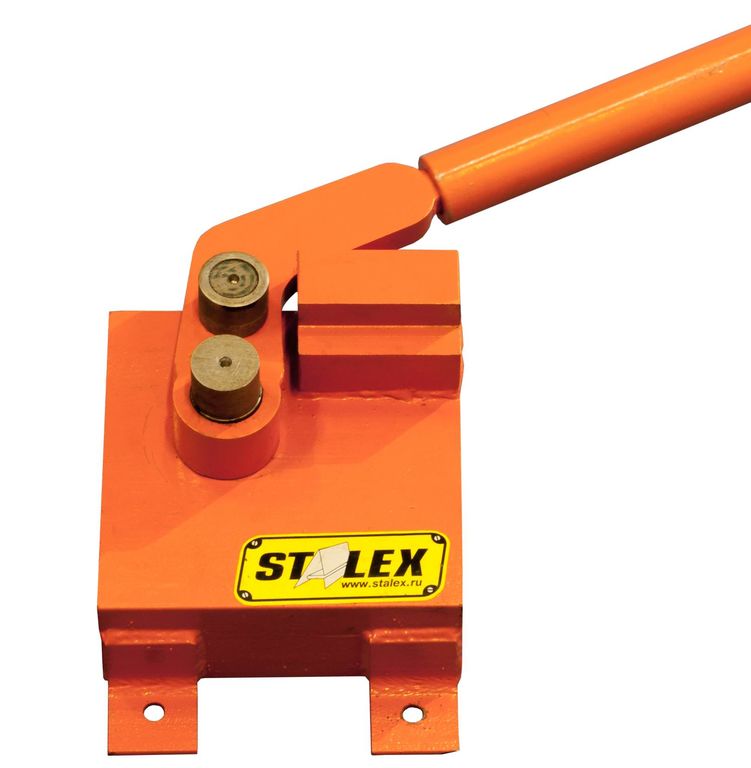

Ручные инструменты производят разных видов, включая и переносные. Они довольно просты в эксплуатации и доступные по стоимости. Для работы с арматурой можно обзавестись как специальным станком, так и трубогибом. Это устройство монтируют на верстаках. Большая их часть предназначена для частного строительства и практически не используются для больших объёмов работ.

Подбор оборудования для гибки ориентируется на диаметр арматуры и сложность работ. Перед тем как начинать обработку металла, нужно учесть, что разные части прута подвергаются разным напряжениям, внутренняя – сжатию, а внешняя – растяжению.

Неправильный выбор станка или варианта его использования приведут к появлению деформаций (складки и изломы), что повлечет к повреждению арматуры. По этой причине требуется точное определение размеров заготовки, грамотная настройка оборудования и жесткая фиксация прутка.

Как согнуть арматуру в домашних условиях: самодельные устройства

Станки для гибки арматуры выполненные своими руками часто применяются в частном строительстве. Вариантов их изготовления множество, но практически все они похожи на заводские ручные. К металлической плите или станине приваривается упорный уголок или штырь. Затем монтируют поворотную платформу, оснащенную рычагом, гибочными и центральным штырями. Расстояние между компонентами конструкции зависит от диаметра арматуры, которую нужно будет гнуть. Ножки станины нужно прикрепить к полу, что даст возможность работать с прутьями толщиной 6-12 мм.

Выполненная на полу конструкция будет переносным вариантом. Однако для нее требуется предусмотреть способ крепежа по месту работы. Как правило, это отверстия под болты. Также можно приварить с обратной стороны плитки два или больше штырей, которые будут вставляться в отверстия основы. Однако нужно учитывать, что возможности подобного станка будут ограничены – диаметр гнутой арматуры не более 10 мм.

Как согнуть арматуру в домашних условиях своими руками

Когда специальное оборудование отсутствует, то это не означает что исчерпались все варианты, так как согнуть прут можно самостоятельно. Однако требуется помнить, что ручная гибка на порядок травмоопасней и сложней. Любое необдуманное движение или действие может привести к тому, что арматура или импровизированное оборудование спружинят или выскользнут.

Тонкие прутки до 8 мм при достаточной физической подготовке можно согнуть вручную без каких-либо приспособлений. Однако следует учитывать, что качество изгиба будет соответствующим. Подобная арматура вряд ли полностью сможет соответствовать требуемым параметрам.

Ручной арматурогиб своими руками. Чертёж, описание

Для того, чтобы изготовить простейший арматурогиб потребуется:

  • стальное основание, в качестве которого можно использовать часть стального листа толщиной не менее 6 мм;
  • стальной уголок размерами от 40×40×2 и длиной не менее 4…5 длин наибольшего горизонтального размера арматурного прутка – поворотный рычаг (чем длиннее рычаг, тем меньше усилие гиба);
  • подшипниковый узел качения, в котором будет поворачиваться приводной рычаг;
  • переустанавливаемые упоры – стальные уголки, закрепляемые в приводном рычаге;
  • направляющие – втулки из инструментальной стали типа У8, свободно вращающиеся на своей оси. Для качественного направления заготовки по основанию их должно быть две, но для простейших работ хватит и одной. Втулку лучше закалить на HRC 50…55;
  • деревянная рукоятка, насаживаемая на рычаг.

Монтаж такого арматурогиба несложен, и не требует использования сварочного оборудования. Основание надёжно закрепляется на верстаке, после чего подбирается нужный размер уголка – заготовка для поворотного рычага. В нём фрезеруются или просверливаются пазы для установки упоров, места которых соотносятся с размерами требующейся арматуры (впрочем, можно предусмотреть и сквозной паз). В нужном месте основания крепятся подшипник и направляющие втулки.

При помощи такого устройства можно выполнять горизонтальные и вертикальные гибы на произвольные углы. Для повышения точности можно снабдить ручной арматурогиб размерной шкалой.

Приспособление для гибки арматуры своими руками

ipmet.ru » Своими руками » Станок для гибки арматуры своими руками » Приспособление (ручной станок) для гибки арматуры своими руками

Принцип действия всех конструкций ручных приспособлений для гибки металла (иногда их называют ручными станками) один и тот же: используется «рычаг первого рода». Если у вас имеется:

  • желание (инициированное потребностью) создать гибочное приспособление для арматуры;
  • слесарные навыки;
  • необходимый инструмент (в том числе слесарный верстак с тисками)

— то вы обратились по адресу. С нашей подсказкой вы сможете создать приспособление (ручной станок) для гибки арматуры своими руками. Приспособление предлагаемой конструкции может изгибать стальную арматуру диаметром ≤ Ø 15 мм.

Какой потребуется инструмент

Кроме набора слесарного инструмента, который имеется у всякого мастеровитого хозяина для выполнения «работ по дому и на даче», потребуются:

Описание гибочного приспособления

Гибочное приспособление состоит из двух частей:

  • неподвижной. Она называется основание;
  • подвижной. Она называется рычаг.

Обрабатываемый стержень размещается между оправками и деформируется под воздействием установленного на рычаге штифта. Величина усилия определяется длиной ручки рычага (обычно длина около 500 мм) и физическими возможностями слесаря. При необходимости, следует предусмотреть возможность удлинения ручки (например, пустотелой трубой).

Технология изготовления приспособления для гибки арматуры

Необходимо подготовить оправки 3 штуки Ø 20 мм и штифт Ø 25 мм длиной по 50 мм каждый (смотри чертежи). На штифт должен свободно одеваться рычаг. Достигается это обработкой размера Ø 25 мм на штифте при помощи абразивного станка.

Основание

Для основания вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

  • Ø 20 мм для оправки;
  • Ø 25 мм для штифта.

Основа гибочного приспособления.

Если вы являетесь счастливым обладателем прочного и крепкого верстака, то можете просверлить в основании 4 отверстия Ø 8…10 мм (на чертеже обозначено Ø 8 мм) для крепления приспособления к нему.

Если прочность верстака вызывает сомнение, то следует основание приварить к уголку 100 х 100 (мм) длиной 1000 мм и уже в уголке сверлить для крепления указанные выше отверстия.

В просверленные отверстия Ø 20 мм и Ø 25 мм вставляем оправку и штифт (как показано на чертеже) и привариваем.

Рычаг

Для рычага вырезаем стальную пластину толщиной ≥ 10 мм (чертёж пластины смотри ниже). Сверлим на ней отверстия:

  • Ø 20 мм для оправки;
  • Ø 25 мм для штифта.

Рычаг гибочного приспособления.

Привариваем к рычагу оправку и ручку Ø 20 мм и длиной 550 мм. Для предотвращения производственного травматизма, на конец ручки можно надеть какую-нибудь защиту (например, пластиковую пробку от шампанского).

Заключение

После проведения всех работ, следует места сварки очистить карщеткой от сварочного шлака. Все острые кромки следует «завалить» при помощи мелкого напильника.

Приспособление будет эксплуатироваться на улице, а поэтому следует предусмотреть антикоррозионное покрытие – в данном случае достаточно пентафталевой краски типа «ПФ» (только не забудьте подготовить поверхность – очистить соответствующим растворителем).

В месте соединения рычага со штифтом поверхности следует смазать любой консистентной смазкой (солидол, автол, жировая смазка и т. п.). За состоянием этого узла следует следить постоянно и смазывать его (это значительно облегчит вашу работу и продлит «жизнь» приспособлению).

Правила эксплуатации

Принцип действия этого приспособления предельно прост – его легко понять, если посмотреть на фотографию. Следует соблюдать простые правила техники безопасности:

не следует обрабатывать стальную арматуру диаметр, которой ≥ Ø 15 мм;до начала работы следует проверять техническое состояние приспособления. Если ослабли крепления оправок или штифта, необходимо выполнить ремонт и только потом приступать к работе;

рабочее место должно быть освобождено от всего лишнего.

На видео показано, как это работает, станок немного другой, но суть ясна.

Выполнение этих несложных требований сбережёт ваше здоровье.

;

Сайт: https://мосмонолит.рф/;

Адрес: 117997, Москва, ул. Обручева, дом № 21;

Телефоны: +7-(495)-647-92-71, +7-(495)- 647-69-81;

Почта

Компания продаёт ручной станок для гибки арматуры диаметром до 16 мм. Стоимость: 3999,00 рублей.

Устройства для гибки арматурных прутков

Приспособлений и несложных станков, позволяющих своими руками гнуть любую арматуру, изобретено достаточно много. Все подобные устройства работают по схожему принципу, а их отличия состоят в конструктивном исполнении и технических характеристиках, наиболее значимой из которых является наибольший диаметр сгибаемого прутка.

Арматура, которую требуется гнуть, закрепляется на таком станке между двумя роликами: центральным и упорным. Сам процесс гибки осуществляется за счет воздействия на пруток третьего ролика, который так и называется: гибочный. Воздействуя на пруток в процессе гибки (она может выполняться как по часовой стрелке, так и в обратном направлении), гибочный ролик позволяет получить на изделии требуемый угол изгиба. Упорный ролик или вал выполняет ограничивающую функцию, благодаря ему арматура деформируется не по всей длине, а только в том месте, где требуется сформировать изгиб.

На сегодняшний день используется две категории таких станков:

  • устройства, приводимые в действие вручную;
  • модели с механическим приводом.

Конструктивная схема станков, оснащенных механическим приводом, выглядит следующим образом. На вал устройства, расположенный вертикально, насажен диск, на поверхности которого зафиксированы центральный и изгибающий пальцы. Ролик, в который упирается арматурный пруток в процессе гибки, зафиксирован на стойке станка. Арматуру с использованием такого станка гнут по следующей схеме: пруток размещают между центральным и изгибающим пальцами; при вращении диска в горизонтальной плоскости пруток упирается в упорный ролик и под воздействием изгибающего пальца начинает гнуться вокруг центрального ролика. Изгибающий палец в процессе гибки перемещается по наружной стороне формируемого изгиба.

Станки, конструкция которых описана выше, могут отличаться друг от друга своей мощностью и производительностью, а по назначению подразделяются на три основные категории:

  • модели для гибки легкой арматуры с диаметром 3–20 мм;
  • устройства для работы с тяжелой арматурой (20–40 мм);
  • модели для гибки сверхтяжелых арматурных прутков (40–90 мм).

На станках, относящихся к последней категории, можно одновременно гнуть несколько арматурных прутков. На современном рынке также можно найти универсальное оборудование, технические возможности которого позволяют выполнять гибку металлических прутков в интервале диаметров 3–90 мм. При желании можно найти устройство с гидравлическим приводом, при помощи которого получают сложные арматурные конструкции с переменными углами сгиба и даже формируют из металлического прутка кольцо.

Использование такого оборудования позволяет делать очень качественные изгибы, угол которых может доходить до 180 градусов. Поверхности заготовок, прошедших гибку на таком оборудовании, не имеют складок и изломов, а в их внутренней структуре отсутствует напряжение металла.

В достаточно большом ассортименте представлены на рынке и ручные , среди которых есть как переносные, так и более габаритные модели. Чтобы гнуть в домашних условиях арматуру, можно приобрести как специализированное ручное приспособление, так и трубогиб. Такие несложные устройства, позволяющие выполнять различные изгибы арматурных прутков, диаметр которых не превышает 14 мм, монтируют на поверхности рабочего стола или верстака. Для оснащения домашней мастерской этот вариант вполне подойдет, но, если необходимо выполнять большие объемы работ по гибке арматуры, лучше приобрести более серьезный станок.

На выбор оборудования, при помощи которого арматуру можно гнуть в домашних условиях, оказывают влияние преимущественно два фактора: диаметр прутков и объем работ, который вам требуется выполнять. При гибке различные части арматурного прутка подвергаются нагрузкам разной направленности: внешняя поверхность изгиба – растяжению, внутренняя – сжатию. Такие нагрузки, если неправильно выбрать и настроить станок, могут привести не только к появлению дефектов на поверхности прутка (изломов и складок), но и к его разрушению. Именно поэтому выбирать станок для гибки следует с учетом всех характеристик арматуры, которая на нем будет обрабатываться, и параметров формируемых изгибов. Правильная настройка станка также имеет большое значение для выполнения качественного изгиба арматуры.

Несколько простых способов гибки арматуры

Арматура не всегда используется для возведения серьезных построек. Если вы собираетесь возвести небольшое сооружение, которое не будет создавать большие нагрузки на фундамент, гибку можно осуществлять и без специальных устройств.

Многие задумываются над вопросом, как согнуть арматуру, если нет возможности собрать даже простейший станок. В этом случае прутки можно гнуть и своими руками, но их диаметр не должен превышать 8 мм. Кроме того, необходимо учитывать, что качество гибки будет не очень хорошим

Также при неосторожном обращении с заготовками она может отпружинить и нанести вред вашему здоровью

Если же вы все-таки решились согнуть арматуру своими руками, это можно сделать с помощью элементарных средств. Например, для этого можно использовать две стальные трубы. Одна из них играет роль рычага, а вторая является упорным элементом. Эту трубу можно зафиксировать в тисках или вкопать в землю для надежности. После этого можно аккуратно начать гнуть арматуру до тех пор, пока она не примет нужный изгиб.

В случае, если качество прутков вам не очень важно, их можно сгибать и нерекомендованными способами. В частности, вы можете надрезать их в месте сгиба или нагреть пруток. Для этого часто используется паяльная лампа

Если вы работаете в одиночку, стоит закрепить арматуру в тисках. При наличии помощника он может подержать заготовку. Сгибать нагретую арматуру можно с помощью молотка или собственных рук

Для этого часто используется паяльная лампа. Если вы работаете в одиночку, стоит закрепить арматуру в тисках. При наличии помощника он может подержать заготовку. Сгибать нагретую арматуру можно с помощью молотка или собственных рук.

В некоторых случаях гибку прутков осуществляют с помощью деревьев. Если поблизости есть два растущих рядом дерева, то их также можно использовать для этого дела.

Выбор способа сгибания целиком зависит от вас. Эксперты настоятельно рекомендуют производить гибку прутков для фундамента на специальном оборудовании. В этом случае вы получите надежную арматуру, которая выдержит серьезные нагрузки. Не экономьте на этом этапе, так как от качества материалов будет зависеть ваша безопасность и жизни других людей.

Запчасти, шестерни, ремкомплекты, ремонт

Тоже самое касается и комплектующих

Производители не просто так акцентируют внимание на покупку именно заводских запчастей. Ознакомьтесь с блоком контактов на нашем сайте, в котором собраны проверенные производители и поставщики комплектующих, чтобы быть уверенным в правильной работе приобретенных станков

Компании, занимающиеся ремонтом и сервисом станков представлены тут.

Подведем итог обзора. Станок СГА-1 является универсальным механизмом для работы с арматурой разного назначения и структуры. Его цена и характеристики позволят запустить производство с нуля и получать чистую прибыль уже через несколько месяцев, учитывая расходы на электроэнергию и обслуживание. Эксплуатация, установка, транспортировка станка не приносит дополнительных неудобств, если заказывать оборудование у сертифицированных производителей, которые были перечислены в статье.

Не пренебрегайте диагностикой и осмотром оборудования, так как один неправильно настроенный станок может повредить всю электронную сеть, если он включён в цепочку производства или вывести из строя рядом стоящее оборудование посредством механического повреждения.

Подготовка материалов и инструментов

Перед изготовлением гибочного станка ознакомьтесь с имеющимися чертежами или сделайте свой. В качестве исходных данных важны толщина арматурного прута и их количество. Запас прочности устройства, превышающего усилия для сгибания имеющихся арматурных прутов, выбирается большим как минимум в три раза, если дело поставлено на поток, и вы гнёте арматуру большому числу заказчиков, либо планируется грандиозная стройка.

Если чертёж выбран, то потребуются следующие инструменты и приспособления.

  • Болгарка с набором отрезных и шлифовальных дисков. Без неё распиливать массивный профиль и арматурные пруты затруднительно.
  • Электрическая дрель и подходящие свёрла из быстрорежущей стали.
  • Сварочная установка и электроды.
  • Молоток, кувалда, мощные пассатижи, зубило (напильник), кернер и несколько иных инструментов, без которых не обходится ни один слесарь.
  • Тиски для верстака. Поскольку конструкция мощная, она должна быть зафиксирована.

В качестве материалов потребуются:

  • профиль уголковый (25*25 мм) длиной 60 см;
  • стальной прут (диаметр на 12-25 мм);
  • болты 2*5 см, гайки под них (на 20 мм по внутреннему диаметру), шайбы под них (можно гроверные).

Если прутогиб изготавливается на основе другого устройства, например, домкрата, то такое устройство обязательно должно быть.

Устройство, которое вы изготовите, весит не один килограмм. Усиленный вес и массивность всей конструкции обеспечат требуемую для сгибания арматуры прочность.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
