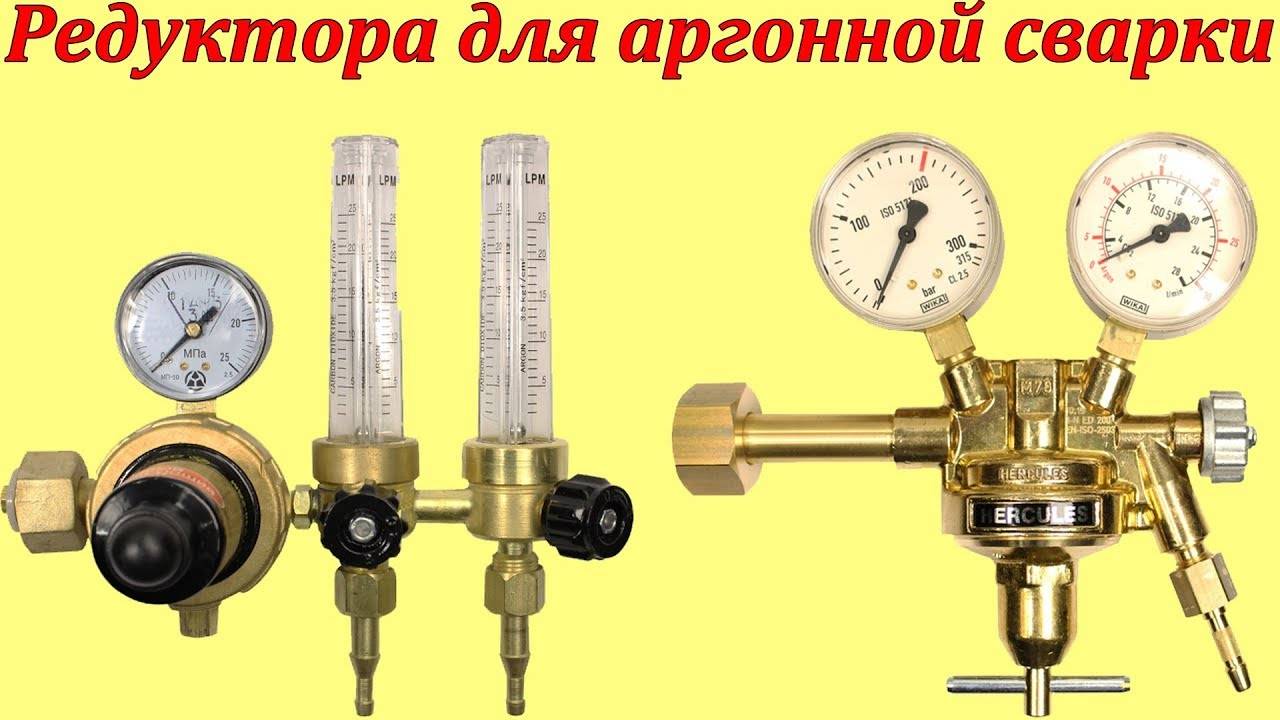

Конструкции наиболее распространённых редукторов для аргона
У нас в стране наибольшее распространение получили редукторы от торговой марки REDIUS линейки АР: АР-30 и АР-40 (популярны также модификации АР-40-2 и АР-30-2, комплектуемые двумя ротаметрами: под углекислоту, и под аргон). Они представляют собой одно- или двухступенчатые редукторы, которые рассчитываются на пропускающую способность газа соответственно 30 и 40 кубометров в час. Для обеспечения надлежащей точности показаний, а также с учётом высокой плотности аргона редукторы устанавливаются строго в вертикальном положении. Климатический диапазон применения -25…+45ºС.
Незначительными конструктивными изминениями отличаются предназначенные для тех же целей аргоновые редукторы БАРО 50-4 производства Алтайского агрегатного завода.

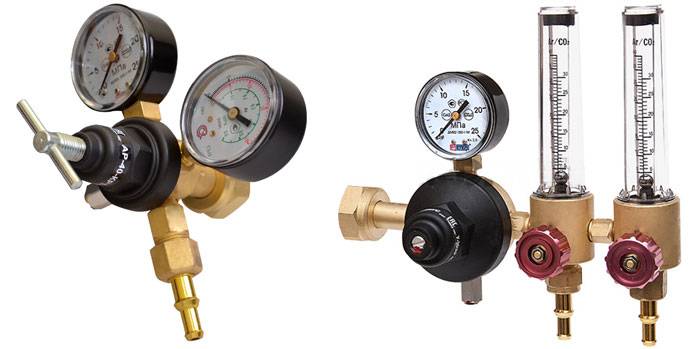

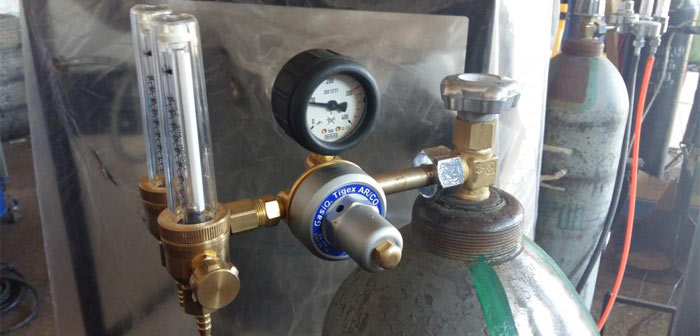

Аргоновый редуктор (точнее – универсальный газовый регулятор расхода) представляет собой узел, составными частями которого являются:
- камера для регулирования давления;
- манометр;
- ротаметр для управления расходом аргона;
- ротаметр для управления расходом углекислоты.
Ротаметры размещаются последовательно, и снабжены отдельными запорно-присоединительными элементами. Это позволяет сварщику при необходимости отключать тот или иной ротаметр, и снижать потери давления газа при работе.
Такие редукторы позволяют также автоматически поддерживать расход аргона на определённом уровне. Например, для снижения расхода пользователь частично закрывает вентиль в камере, в результате чего снижающееся давление газа опускает нажимную пружину, которая перекрывает трубопровод. Для того чтобы исключить возможную негерметичность клапана, в аргоновых редукторах предусмотрена установка двух фильтров.
Для облегчения эксплуатации аргоновых редукторов при пониженных температурах окружающего воздуха к ротаметру можно последовательно подключить блок подогрева.
Цена двухступенчатых устройств, в зависимости от их комплектации, составляет 2000…2300 руб., в то время как одноступенчатый аргоновый регулятор модели АР-40 КР-1-м-Р1 можно приобрести всего за 1200 руб.
Принцип работы ротаметра
Газообразная или жидкая среда поступает через входное отверстие в донной части ротаметра, движется вверх через колбу, а затем покидает прибор через выходное отверстие в верхней части. Результатом направленного вверх движения среды в конусообразной колбе является перемещение поплавка. Для того, чтобы поплавок перемещался в строго вертикальном направлении: вверх и вниз, монтаж ротаметра должен осуществляться в вертикальном исполнении. Для того, чтобы поплавок не выходил из колбы в верхней и донной ее частях устанавливаются стопорные устройства, такими устройствами могут быть пластмассовые или металлические фиксаторы. В качестве направляющего устройства для поплавка вдоль стенок внутри колбы проходят стеклянные или пластмассовые кромки, или ребра, которые предотвращают отклонение, переворачивание или заклинивание поплавка в колбе.
Обычно у ротаметра имеется шкала для снятия показаний о количестве движущейся среды. Шкала может быть выгравирована на самой колбе или же на какой-нибудь полоске, находящейся рядом с колбой. Шкала откалибрована в единицах измерения расхода потока, в кубических метрах, например. Фактическое показание изменяется в соответствии с изменением положения поплавка относительно шкалы.
Измерение по перепаду давления
Чаще всего данный способ предполагает использование диафрагмы. В этом случае в трубопроводе для сужения потока устанавливается диафрагма, обычно представляющая собой пластину с отверстием в середине. Давление проходящего через диафрагму газа падает, при этом разница давлений до сужения и после него пропорциональна скорости, а значит и расходу проходящего газа. Используя дифференциальные датчики давления, можно узнать разницу давлений и перевести эти значения в значение расхода.
Еще одним прибором, использующим перепад давления для измерения расхода, является труба Вентури. В этом устройстве сужение и расширение трубопровода происходят постепенно. Труба представляет собой два усеченных конуса, соединенных узкими концами. При этом конус расширения имеет большую длину, чем конус сужения.
Подвидом трубы Вентури можно считать измерительное сопло, в котором, присутствует конус сужения, но в отличие от трубы Вентури, отсутствует расширяющаяся часть. Данный прибор используется в случае, если турбулентность потока крайне высока.
Также существуют расходомеры, в которых сужение потока создается при помощи клинового ограничителя. В остальном данные расходомеры аналогичны прочим приборам, использующим принцип измерения по перепаду давления.
Преимуществом данных расходомеров является достаточно высокая точность измерения, а также не столь значительное повышение стоимости при увеличении диаметра трубопровода. Основным недостатком же является то, что установленная диафрагма вызывает значительные потери напора проходящего по трубопроводу газа. Труба Вентури создает гораздо меньшие потери, чем диафрагма, однако является достаточно габаритной и дорогой. Кроме этого данные расходомеры плохо применимы при небольших значениях расхода.
На следующем графике можно увидеть значения потерь давления для разных типов сужающих устройств:
Продолжение:
Подобрать расходомер, подходящий для решения Вашей задачи, можно в каталоге продукции или обратившись к нашим техническим специалистам.
Конструкции наиболее распространённых редукторов для аргона
У нас в стране наибольшее распространение получили редукторы от торговой марки REDIUS линейки АР: АР-30 и АР-40 (популярны также модификации АР-40-2 и АР-30-2, комплектуемые двумя ротаметрами: под углекислоту, и под аргон). Они представляют собой одно- или двухступенчатые редукторы, которые рассчитываются на пропускающую способность газа соответственно 30 и 40 кубометров в час. Для обеспечения надлежащей точности показаний, а также с учётом высокой плотности аргона редукторы устанавливаются строго в вертикальном положении. Климатический диапазон применения -25…+45ºС.
Незначительными конструктивными изминениями отличаются предназначенные для тех же целей аргоновые редукторы БАРО 50-4 производства Алтайского агрегатного завода.
Аргоновый редуктор (точнее – универсальный газовый регулятор расхода) представляет собой узел, составными частями которого являются:
- камера для регулирования давления;
- манометр;
- ротаметр для управления расходом аргона;
- ротаметр для управления расходом углекислоты.
Ротаметры размещаются последовательно, и снабжены отдельными запорно-присоединительными элементами. Это позволяет сварщику при необходимости отключать тот или иной ротаметр, и снижать потери давления газа при работе.
Такие редукторы позволяют также автоматически поддерживать расход аргона на определённом уровне. Например, для снижения расхода пользователь частично закрывает вентиль в камере, в результате чего снижающееся давление газа опускает нажимную пружину, которая перекрывает трубопровод. Для того чтобы исключить возможную негерметичность клапана, в аргоновых редукторах предусмотрена установка двух фильтров.
Для облегчения эксплуатации аргоновых редукторов при пониженных температурах окружающего воздуха к ротаметру можно последовательно подключить блок подогрева.
Цена двухступенчатых устройств, в зависимости от их комплектации, составляет 2000…2300 руб., в то время как одноступенчатый аргоновый регулятор модели АР-40 КР-1-м-Р1 можно приобрести всего за 1200 руб.
Обучающие тренировки для начинающих
Упражнение 1
После изучения теории tig сварки начинающему можно приступать к практике. Главное – это привыкнуть держать горелку и присадочную проволоку, „набить руку“.
Первоначально начинающему сварщику надо тренироваться на листе черной стали. На нем шлифмашинкой или другим инструментом обозначить небольшие прямые линии, чтобы по ним вести сварку. Начинать варить надо без присадки. Внимательно и плавно ведем горелкой прямо вдоль линии, не разжигая дугу. После этого зажигаем дугу и ведем горелку от одного края линии до другого. Ведем ровный ниточный шов, приучая руку правильно держать ванну и не прожигать металл.
Упражнение 2
После освоения ведения шва, переходим к работе с присадочной проволокой. Сначала тренируемся приваривать сам пруток. Разожгли дугу и, когда металл листа расплавился, подаем в сварочную ванну пруток. Останавливаем процесс, подождем, чтобы металл немного застыл и отрываем пруток. Повторяем упражнение несколько раз. После того, как появилась уверенность, начинаем тренировки выполнения сварочного шва с присадкой.
Сварка tig широко распространенный метод соединения металлов. Его освоение вполне возможно начинающему сварщику. С практикой и постоянством придут опыт и мастерство.
Особенности аргоновых редукторов
Первая из них связана с различной плотностью газов. Плотность аргона при нормальных условиях составляет 1,784 кг/м 3 , в то время как плотность кислорода – 1,301 кг/м 3 , а углекислого газа – 1,965 кг/м 3 . Соответственно, при использовании не «своего» редуктора придётся перенастраивать и ротаметр. Что рекомендуется только в специализированных мастерских, иначе показания расхода аргона будут существенно разниться от фактических.
Второе отличие связано со значениями допустимых давлений газа. Для кислородных редукторов они всегда меньше, поскольку смесь кислорода практически с любой составляющей взрывоопасна. Этот факт определяет повышенные требования к качеству запорной и присоединительной арматуры, уплотнениям и пр. Вместе с тем, добротность изготовления кислородных редукторов всегда позволяет использовать их и для аргона. Но не наоборот.
Поскольку расход аргона при сварке следует регулировать более точно, все типоразмеры аргоновых редукторов отличаются увеличенной площадью мембраны
Это особенно важно при сварке алюминия или нержавеющей стали. Увеличенная площадь мембраны:
- препятствует замерзанию газа при отрицательных внешних температурах;
- позволяет более экономично использовать аргон;
- дополнительно стабилизирует расход газа.
Различие в расходах приводит к выводу – использовать обычные регуляторы расхода при сварке аргоном нецелесообразно, поскольку при этом не обеспечивается необходимая точность. А заправка баллона аргоном обойдётся гораздо дороже, чем заправка углекислотой
Поэтому использование традиционных редукторов, понижающих давление, но не показывающих расход (а для вариантов со смесью аргона и углекислого газа, или аргона с гелием это особенно важно) в данном случае не приветствуется. Предпочтение следует отдать регуляторам расхода, в конструкции которых предусмотрены ротаметры
Ещё лучше использовать наиболее универсальный, углекислотный редуктор, с двумя ротаметрами.
Можно ли использовать углекислотный редуктор для аргона
Это не много возможно. Быстрее всего масло в углекислотном балоне отдало такую реакцию.
На кислород лишь кислородные остальное пофиг что есть ставь. Максимум придётся заиорочится на переходники.
Все размещаемые материалы отражают только представления их создателей и могут не совпадать с воззрением Администрации форума ХоумДистиллер.
2019 ХоумДистиллер (форум самогонщиков, пивоваров, виноделов, ректификаторов, зерновиков) & Simple Machines LLC Полная версия Облегченная версия
+1. Задача для малыша начинаем варить, понижая газ. Как очевидно перестает варить нормально, чуток чуток прибавляем назад и все.
И куда там 0.5Атм?! Я ставлю что-то типа 0.1Атм и меньше.
а вот ты кажется неправ. что-то мне помнится что уже обсуждали здесь таковой момент, что кислород агресивен к резине, потому уплотнительные потроха редукторов различные.
что-то такое в памяти всплывает, на тему стойкости к злости газа. Различная она.
Бери что положено. В чем неувязка?
ну, ты у нас узнаваемый укротитель кислорода потому твои опыты мы в расчет принимать не будем у тебя он и масла не опасается, как я помню
ЗЫ в остальных конфах есть ник КАТЛАС (по-русски) – это не ты?
Время чтения: 3 минутки
Редуктор для сварки просто нужен, если вы используете в собственной работе газовые баллоны. Это обычное малогабаритное устройство призвано снижать давление и смотреть за его показателями. Существует несколько разновидностей редукторов, любой из которых предназначен для определенного типа газа.
В данной статье мы коротко, но понятно объясним, что такое газовые редукторы, какими они бывают и как их избрать для собственных задач.
Ротаметры для воды
Материал корпуса таких приборов выбирается по тем же критериям, что и для газовых ротаметров, однако далее конструкция претерпевает изменения, которые связаны с различиями в плотностях воды и газа. Чаще всего расход воды устанавливают, используя датчики оптического или теплового типа.
Оптический ротаметр для воды действует так. Прозрачный корпус с поплавком размещается перед источником света. Его лучи проходят через рассеиватель, и собираются фокусирующей линзой, которая располагается с противоположной стороны прибора. Яркость источника освещения устанавливается таким образом, чтобы интенсивность внешнего света не влияла на точность показаний прибора. Отражённый линзой свет поступает на фотоумножитель, усиливается и передаётся на триггер, которые начинает формировать импульсы определённой частоты. Интенсивность и амплитуда частотных колебаний преобразуются в единицы расхода воды.
Подобным образом действует и лазерный ротаметр, но вместо оптических параметров света используются квантовые. Такие ротаметры более компактны, а потому успешно применяются в целях измерения текущих значений расхода воды в трубопроводах малых поперечных сечений.
При высокой степени загрязнения воды оптические и лазерные ротаметры неэффективны. В таких случаях устанавливают приборы ультразвукового или механического типа.
https://youtube.com/watch?v=G3omX_Xm1dk
Редуктор аргоновый в России
- Сварка Сварлайф www.svar-life.ru
- Санкт-Петербург
- 7 (812) 922-44-97
- 1 отзыв
- ИП Якунин О.Н
- Симферополь
- 7 (978) 8272889
- Интера
- Ростов-на-Дону
- +7 (863) 276-96-13
- http://www.svarka-tut.ru/
- 1 отзыв
- СварКомплект
- Екатеринбург
- +7 (343) 222-15-88
- http://www.svarkomplekt.ru
- Электрод плюс
- Казань
- +7 (843) 512-00-72
- Электро-Форум
- Ростов-на-Дону
- +7 (863) 259-08-21
- http://www.el-forum.ru
- СварКом
- Москва
- +7 (499) 788-74-34
- http://www.svarkom.info
- Промгаз
- Пермь
- +7 (342) 249-54-33
- Техтрейд
- Екатеринбург
- +7 (343) 365-86-62
- http://www.pumori.ru
- Спецгарант
- Москва
- +7 (495) 979-84-11
- http://specgt.ru
- Жарких С.А
- Ростов-на-Дону
- +7 (863) 296-40-19
- http://zharkih.ru
- Ростовская Промышленная Компания
- Ростов-на-Дону
- +7 (863) 227-61-61
- http://www.promkom.ru
- 2 отзыва
от 1 440 до 1 520 руб
- Земля Сварщиков
- Москва
- +7 (495) 258-89-20
- http://www.svarkaland.ru
- ООО ТЦ Кристалл
- Ярославль
- +7 (485) 245-91-37
- ИП Быченко А. Г. Лаборатория сварки
- Оренбург
- +7 (353) 299-17-73
- http://www.labsvar.ru
- ООО Башкомплектснаб
- Уфа
- +7 (347) 238-04-72
- http://www.bksnab.ru
- Приазовский Технический Центр
- Таганрог
- +7 (8634) 60-39-93
- Астрон
- Екатеринбург
- +7 (343) 269-83-83
- http://www.astron.ur.ru
- ТюменьСтройСнаб
- Тюмень
- +7 (3452) 27-44-24
от 990 до 1 300 руб
- Батальцев Василий Аркадьевич
- Ижевск
- +7 (3412) 66-75-08
- Сварком-Юг
- Шахты
- +7 (8636) 25-38-55
- Центр ПромТехники
- Тюмень
- +7 (3452) 41-89-79
- http://cpteh.ru
- Урал КДС
- Пермь
- +7 (342) 227-89-79
- http://www.uralkds.ru
- ООО Все для сварки — дистрибьютор ЭСАБ в России
- Пермь
- +7 (342) 213-61-36
- http://www.vdsperm.ru
- ООО ПК Инвертика
- Санкт-Петербург
- +7 (812) 331-86-80
- http://www.invertika.spb.ru
- Сварка Сварлайф www.svar-life.ru
- Санкт-Петербург
- 7 (812) 922-44-97
- 1 отзыв
- На портале Пропартнер можно:
- купить редуктор аргоновый в России оптом и в розницу;
- посмотреть стоимость редуктора аргонового: цена у компаний в каталоге от 70 до 2450 руб.
Зарегистрироваться очень просто, это займет всего 15 секунд
Особенности аргоновых редукторов
Первая из них связана с различной плотностью газов. Плотность аргона при нормальных условиях составляет 1,784 кг/м 3 , в то время как плотность кислорода – 1,301 кг/м 3 , а углекислого газа – 1,965 кг/м 3 . Соответственно, при использовании не «своего» редуктора придётся перенастраивать и ротаметр. Что рекомендуется только в специализированных мастерских, иначе показания расхода аргона будут существенно разниться от фактических.
Второе отличие связано со значениями допустимых давлений газа. Для кислородных редукторов они всегда меньше, поскольку смесь кислорода практически с любой составляющей взрывоопасна. Этот факт определяет повышенные требования к качеству запорной и присоединительной арматуры, уплотнениям и пр. Вместе с тем, добротность изготовления кислородных редукторов всегда позволяет использовать их и для аргона. Но не наоборот.
Поскольку расход аргона при сварке следует регулировать более точно, все типоразмеры аргоновых редукторов отличаются увеличенной площадью мембраны
Это особенно важно при сварке алюминия или нержавеющей стали. Увеличенная площадь мембраны:
- препятствует замерзанию газа при отрицательных внешних температурах;
- позволяет более экономично использовать аргон;
- дополнительно стабилизирует расход газа.
Различие в расходах приводит к выводу – использовать обычные регуляторы расхода при сварке аргоном нецелесообразно, поскольку при этом не обеспечивается необходимая точность. А заправка баллона аргоном обойдётся гораздо дороже, чем заправка углекислотой
Поэтому использование традиционных редукторов, понижающих давление, но не показывающих расход (а для вариантов со смесью аргона и углекислого газа, или аргона с гелием это особенно важно) в данном случае не приветствуется. Предпочтение следует отдать регуляторам расхода, в конструкции которых предусмотрены ротаметры
Ещё лучше использовать наиболее универсальный, углекислотный редуктор, с двумя ротаметрами.
Устройство ротаметра
Устройство ротаметра для визуального считывания информации, показано на Рис. 2.
Поплавок выполнен в виде цилиндра с обтекаемой формой. Верхняя часть поплавка содержит косые вырезы. Благодаря им набегающий поток заставляет вращаться и занимать устойчивое положение поплавок по принципу гироскопа, тем самым избегая трения о боковые стенки цилиндра. Показания считываются по верхнему срезу индикатора.
Рис. 2
Металлические ротаметры (Рис. 3) включают в себя металлическую трубу с переменным сечением 1, внутри которой располагается поплавок 2 с закрепленным на нем постоянным магнитом 3. Под воздействием постоянного давления (например, протекающей жидкости) поплавок занимает определенное положение, определяемое равными величинами силы тяжести с одной стороны и силы Архимеда и давления – с другой стороны. Также ферромагнитная шайба из стали закреплена на стрелке указателя расхода. Под воздействием магнита поплавка возникает отклонение стрелки. Шкала размечена под определенную жидкость или газ. Такие ротаметры в автоматизированных системах снабжены преобразователем угла поворота в напряжение или в цифровую форму.
Рис. 3
Принцип работы ротаметра
Газообразная или жидкая среда поступает через входное отверстие в донной части ротаметра, движется вверх через колбу, а затем покидает прибор через выходное отверстие в верхней части. Результатом направленного вверх движения среды в конусообразной колбе является перемещение поплавка. Для того, чтобы поплавок перемещался в строго вертикальном направлении: вверх и вниз, монтаж ротаметра должен осуществляться в вертикальном исполнении. Для того, чтобы поплавок не выходил из колбы в верхней и донной ее частях устанавливаются стопорные устройства, такими устройствами могут быть пластмассовые или металлические фиксаторы. В качестве направляющего устройства для поплавка вдоль стенок внутри колбы проходят стеклянные или пластмассовые кромки, или ребра, которые предотвращают отклонение, переворачивание или заклинивание поплавка в колбе.
Обычно у ротаметра имеется шкала для снятия показаний о количестве движущейся среды. Шкала может быть выгравирована на самой колбе или же на какой-нибудь полоске, находящейся рядом с колбой. Шкала откалибрована в единицах измерения расхода потока, в кубических метрах, например. Фактическое показание изменяется в соответствии с изменением положения поплавка относительно шкалы.
Вероятна ли взаимозаменяемость
Некие виды сварочных редукторов взаимозаменяемы, но далековато не все. Так, заместо спец редуктора СО2 для сварки допустимо использовать кислородный, но оборотную подмену создавать категорически недозволено.
Кислород — химически активное вещество, наисильнейший окислитель, потому для работы с ними употребляются особые сплавы и сплавы. К тому же кислород закачивается в газовые баллоны под давлением, превосходящим тот же параметр для углекислоты наиболее чем в 2 раза.
Сварочный редуктор для углекислого газа, навороченный на кислородный баллон, может выдержать, зависимо от его свойства, от нескольких часов до пары недель. Но в нем неизбежно произойдет полное разрушение уплотняющих мембран — основного элемента конструкции, вследствие чего же устройство начнет травить.
Подобная резьба и в баллонах ля резки и сварки. При всем этом кислородный редуктор имеет правую резьбу. Кислород не пылает сам по для себя, но поддерживает горение. В неких критериях он взрывоопасен.
Кислородный редуктор, применяемый во время сварки с углекислотным баллоном, ожидает иная угроза. Углекислота вызывает промерзание контактирующих с ней деталей до -60 °C. Так как регулятор давления, предназначенный для кислорода, и не должен выдерживать такового режима работы, он также начнет разрушаться.

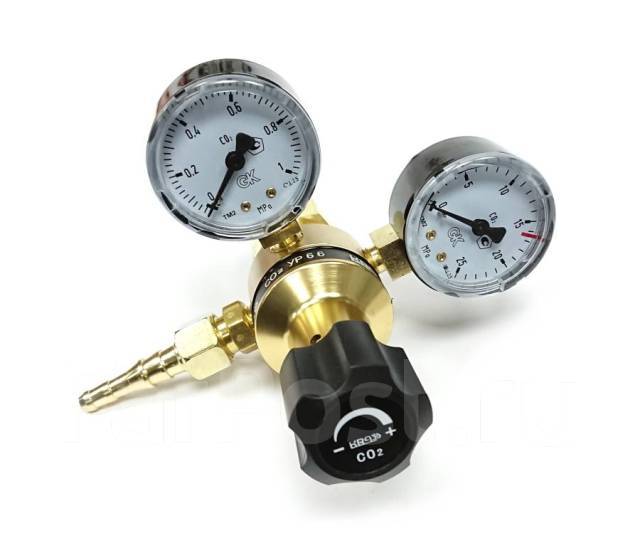

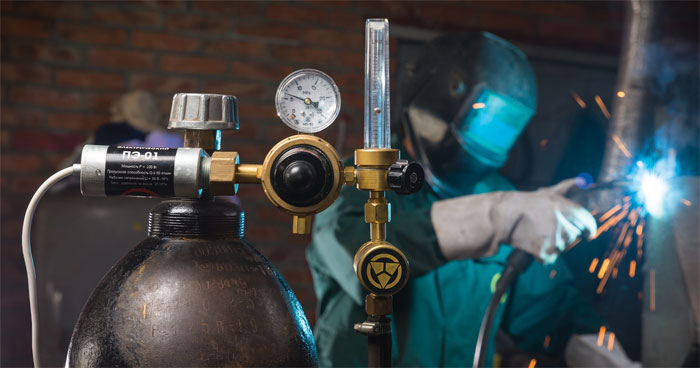

Углекислотный редуктор давления. Регулировка подачи защитного газа
Для нормального проведения газовой сварки основное оборудование сварочного поста комплектуется устройствами, обеспечивающими понижение и последующую стабилизацию давления двуокиси углерода, поступающей из газового баллона. В нашем случае, таким устройством является углекислотный редуктор. О выборе хорошего редуктора и его правильной настройке, мы и поговорим.
Устройство и принцип работы углекислотного редуктора
Углекислотный редуктор производит подачу газа под требуемым давлением, а также перекрытие клапана подачи СО2 из баллона при прекращении сварки. Конструкция узла включает в себя:
- Впускающий клапан.
- Уплотняющие элементы.
- Камеру с регулирующей мембраной.
- Выпускающий клапан.
- Верхнюю пружину.
- Управляющую пружину.
- Присоединительный штуцер.
- Корпус.
- Два манометра, которыми контролируется давление двуокиси углерода на входе и выходе.
- Запорный вентиль.
Конструкции наиболее распространённых редукторов для аргона
У нас в стране наибольшее распространение получили редукторы от торговой марки REDIUS линейки АР: АР-30 и АР-40 (популярны также модификации АР-40-2 и АР-30-2, комплектуемые двумя ротаметрами: под углекислоту, и под аргон). Они представляют собой одно- или двухступенчатые редукторы, которые рассчитываются на пропускающую способность газа соответственно 30 и 40 кубометров в час. Для обеспечения надлежащей точности показаний, а также с учётом высокой плотности аргона редукторы устанавливаются строго в вертикальном положении. Климатический диапазон применения -25…+45ºС.
Незначительными конструктивными изминениями отличаются предназначенные для тех же целей аргоновые редукторы БАРО 50-4 производства Алтайского агрегатного завода.
Аргоновый редуктор (точнее – универсальный газовый регулятор расхода) представляет собой узел, составными частями которого являются:
- камера для регулирования давления;
- манометр;
- ротаметр для управления расходом аргона;
- ротаметр для управления расходом углекислоты.
Ротаметры размещаются последовательно, и снабжены отдельными запорно-присоединительными элементами. Это позволяет сварщику при необходимости отключать тот или иной ротаметр, и снижать потери давления газа при работе.
Такие редукторы позволяют также автоматически поддерживать расход аргона на определённом уровне. Например, для снижения расхода пользователь частично закрывает вентиль в камере, в результате чего снижающееся давление газа опускает нажимную пружину, которая перекрывает трубопровод. Для того чтобы исключить возможную негерметичность клапана, в аргоновых редукторах предусмотрена установка двух фильтров.
Для облегчения эксплуатации аргоновых редукторов при пониженных температурах окружающего воздуха к ротаметру можно последовательно подключить блок подогрева.
Цена двухступенчатых устройств, в зависимости от их комплектации, составляет 2000…2300 руб., в то время как одноступенчатый аргоновый регулятор модели АР-40 КР-1-м-Р1 можно приобрести всего за 1200 руб.
Устройство ротаметра
Устройство ротаметра для визуального считывания информации, показано на Рис. 2.
Поплавок выполнен в виде цилиндра с обтекаемой формой. Верхняя часть поплавка содержит косые вырезы. Благодаря им набегающий поток заставляет вращаться и занимать устойчивое положение поплавок по принципу гироскопа, тем самым избегая трения о боковые стенки цилиндра. Показания считываются по верхнему срезу индикатора.
Рис. 2
Металлические ротаметры (Рис. 3) включают в себя металлическую трубу с переменным сечением 1, внутри которой располагается поплавок 2 с закрепленным на нем постоянным магнитом 3. Под воздействием постоянного давления (например, протекающей жидкости) поплавок занимает определенное положение, определяемое равными величинами силы тяжести с одной стороны и силы Архимеда и давления – с другой стороны. Также ферромагнитная шайба из стали закреплена на стрелке указателя расхода. Под воздействием магнита поплавка возникает отклонение стрелки. Шкала размечена под определенную жидкость или газ. Такие ротаметры в автоматизированных системах снабжены преобразователем угла поворота в напряжение или в цифровую форму.
Рис. 3
Особенности аргоновых редукторов
Первая из них связана с различной плотностью газов. Плотность аргона при нормальных условиях составляет 1,784 кг/м3, в то время как плотность кислорода – 1,301 кг/м3 , а углекислого газа – 1,965 кг/м3. Соответственно, при использовании не «своего» редуктора придётся перенастраивать и ротаметр. Что рекомендуется только в специализированных мастерских, иначе показания расхода аргона будут существенно разниться от фактических.
Второе отличие связано со значениями допустимых давлений газа. Для кислородных редукторов они всегда меньше, поскольку смесь кислорода практически с любой составляющей взрывоопасна. Этот факт определяет повышенные требования к качеству запорной и присоединительной арматуры, уплотнениям и пр. Вместе с тем, добротность изготовления кислородных редукторов всегда позволяет использовать их и для аргона. Но не наоборот.
Поскольку расход аргона при сварке следует регулировать более точно, все типоразмеры аргоновых редукторов отличаются увеличенной площадью мембраны
Это особенно важно при сварке алюминия или нержавеющей стали. Увеличенная площадь мембраны:
- препятствует замерзанию газа при отрицательных внешних температурах;
- позволяет более экономично использовать аргон;
- дополнительно стабилизирует расход газа.
Различие в расходах приводит к выводу – использовать обычные регуляторы расхода при сварке аргоном нецелесообразно, поскольку при этом не обеспечивается необходимая точность. А заправка баллона аргоном обойдётся гораздо дороже, чем заправка углекислотой
Поэтому использование традиционных редукторов, понижающих давление, но не показывающих расход (а для вариантов со смесью аргона и углекислого газа, или аргона с гелием это особенно важно) в данном случае не приветствуется. Предпочтение следует отдать регуляторам расхода, в конструкции которых предусмотрены ротаметры
Ещё лучше использовать наиболее универсальный, углекислотный редуктор, с двумя ротаметрами.
