Алюминиевые сплавы

Стоимость

Что же касается цены на данный материал, она достаточно невысока, около 80 рублей за 1 кг. сплава. А вот цены на товары из этого сплава уже на порядок выше, но так же достаточно недорогие, если сравнивать с товарами из чистого металла.

19.02.2020 980

перейти к разделам

Бюст Пушкина А. С.

Старинный бюст Пушкина А.С. эпохи СССР. Предмет небольшого размера. Имеет явные следы времени, потертости, вмятины, царапины. Этот бюст Пушкина являет… 1500 ₽

Бюст Гагарина Ю. А.

Бюст первого человека в космосе — Юрия Алексеевича Гагарина. Ю.А. Гагарин — советский летчик-космонавт, герой Советского Союза, 12 апреля 1961 года ст… 0 ₽

Выбор литейных алюминиевых сплавов

К факторам, которые принимают во внимание при выборе литейного сплава для конкретного конструкторского решения, относятся следующие

Примеси в алюминиевых сплавах

Каждый литейный алюминиевый сплав по ГОСТ 1583-93и для чушек, и для отливок имеет в целом одинаковый состав основныхлегирующих элементов. Требования же по содержанию примесей могут значительно отличаться для чушек и отливок, с одной стороны, и для применяемых способов литья – с другой. При этом ограничения по каждой из таких примесей как марганец, медь, цинк, никель, свинец, олово и кремний, как правило, одинаковы для чушек и отливок. Однако ограничения по их сумме, а также отдельно по содержанию железа различаются как для чушек и отливок, так и для способов литья: в песчаные формы, в кокиль, под давлением. Для чушек требования по примесям выше, чем для отливок. Для литья под давлением допускается максимальное содержание железа и суммы примесей, для литья в песчаные формы – минимальное.

Вторичные алюминиевые сплавы

Количество примесей, особенно железа, является одним из важных качеств литейного сплава. С понижением количества примесей в сплаве повышается его коррозионная стойкость и пластичность

Однако надо принимать во внимание и то, что более чистый сплав и стоить будет дороже. Вторичные литейные сплавы обычно изготавливают из лома по тому же ГОСТ 1583-93 и они могут иметь более низкий по сравнению с первичными сплавами уровень пластичности и коррозионной стойкости именно из-за большего количеств примесей. Однако существует множество изделий, для которых эти механические свойства и коррозионная стойкость вполне приемлемы, и поэтому вторичные сплавы широко применяются

Как видно из требований ГОСТ 1583-93 более «грязный» сплав может потребовать более сложного способа литья

Однако существует множество изделий, для которых эти механические свойства и коррозионная стойкость вполне приемлемы, и поэтому вторичные сплавы широко применяются. Как видно из требований ГОСТ 1583-93 более «грязный» сплав может потребовать более сложного способа литья.

Прочностные свойства алюминиевых сплавов

В зависимости от требований к механическим свойствам будущей отливки сплав выбирают из следующих условных «прочностных» категорий:

«Прочные и пластичные». В эту группу входят наиболее важные упрочняемые старением сплавы, например, Al–С. С помощью различных видов термической обработки их свойства «регулируют» или на высокую прочность или на высокое относительное удлинение.

«Твердые». Литейные сплавы этой группы имеют определенную прочность при растяжении и твердость без особых требований к относительному удлинению. Прежде всего, это сплавы Al–И–С.

«Пластичные». Сплавы с повышенной пластичностью – это, в основном, нормальныеи низкокремнистые силумины.

Литейные свойства алюминиевых сплавов

Литейные свойства сплава, такие как жидкотекучесть и особенности затвердевания, ставят литейщику определенные ограничения. Не каждую отливку можно отлить из любого сплава. Выбор оптимального сплава для конкретной детали обычно требует взаимодействия конструктора и литейщика.

Жидкотекучесть металлического расплава определяют с помощью технологической пробы, например, длины заполнения расплавом специальной спирали. Казалось бы при низкой жидкотекучести надо просто увеличить температуру разливки. Однако в этом случае обычно сталкиваются с другими проблемами, такими как окисление расплава, насыщение его водородом или повышенный износ литейной формы. Эвтектические силумины имеют самую высокую жидкотекучесть, низкокремнистые силумины – среднюю, а сплавы Al–С и Al–Mg – самую низкую.

Склонность к горячему растрескиванию является почти противоположностью жидкотекучести. Под горячим растрескиванием понимают отделение друг от друга уже кристаллизовавшихся фаз, например, при усадке. Эти трещины или разрывы могут залечиваться при подаче в форму оставшегося металла. У эвтектических алюминиевых литейных сплавов почти нет проблем с образованием трещин, тогда как для алюминиевых литейных сплавов Al–С и Al–Mg эта проблема весьма актуальна.

1. Гуляев А.П. Металловедение, 1986.
2. Алюминий и алюминиевые сплавы, ASM International, 1993.

Упрочняемые деформируемые сплавы на основе алюминия

Дюралюмины

К термически упрочняемым сплавам относятся дюралюмины – материалы на основе алюминия, легированного медью, дополнительные добавки – магний и марганец. Обозначаются буквой Д. Ранее наиболее распространенным дюралюмином была марка Д1. Но из-за недостаточных технических параметров его заменила марка Д16, отличающаяся от Д1 более высоким содержанием магния. По прочности и твердости она может сравниться с некоторыми марками стали, но имеет существенный минус – посредственную коррозионную стойкость.

Дюралюмин, изготавливаемый в листах, для повышения коррозионной стойкости и улучшения декоративных качеств, плакируют – покрывают слоем алюминия высокой химической чистоты (не менее 99,95%Al). Толщина защитного слоя – не менее 4% от толщины дюралюминиевого листа. Минус плакирования – снижение прочности материала. Еще один способ повышения коррозионной стойкости – электрохимическое оксидирование (анодирование).

Дюралюмины упрочняют закалкой и естественным старением. Такая термообработка обеспечивает высокую коррозионную стойкость и способность к хорошей обработке режущим инструментом. Дюралюмины хорошо свариваются точечной сваркой и плохо сваркой плавлением из-за склонности к появлению трещин. Способность к ковке – удовлетворительная.

Дюралюмин Д16 широко востребован в областях, требующих высоких технических характеристик: машино-, судо-, приборостроении, авиастроении, строительстве.

Сплавы авиаль

Авиали (авиационные сплавы), содержащие в качестве легирующих элементов магний, кремний, марганец, хром, медь, уступают дюралюминам по прочности, но опережают по пластичности в горячем и холодном состояниях. Основная упрочняющая фаза– Mg2Si. К авиалям относят сплавы АВ, АД31, АД35.

Авиационные сплавы упрочняют закалкой с естественным или искусственным старением. Искусственное старение необходимо проводить сразу после закалки. Длительный промежуток времени между закалкой и искусственным старением приводит к снижению прочности материала.

После упрочняющей ТО для авиалей характерны:

• хорошая обрабатываемость режущими инструментами;
• хорошая свариваемость точечной и аргонной сваркой;
• достаточно высокая общая устойчивость к коррозии, но возможна склонность к межкристаллитной коррозии.

Высокопрочные сплавы (В)

Популярный представитель этого семейства – сплав марки В95, в состав которого входят следующие примеси и легирующие элементы:

• железо – 0,5%;
• кремний – 0,5%%
• медь – 1,4-2,0%;
• марганец – 0,2-0,6%;
• магний – 1,8-2,8%;
• хром – 0,1-0,25%;
• цинк – 5,0-7,0%;
• титан – 0,05%.

Повышение процентного содержания цинка и магния приводит к улучшению прочностных характеристик, но одновременно и к снижению коррозионной стойкости и пластичности. Устойчивость к коррозии улучшают введением марганца.

По сравнению с дюралюминами марки В более чувствительны к концентраторам напряжений и обладают меньшей коррозионной стойкостью под напряжением. Благодаря пресс-эффекту, обусловленному присутствием в материале хрома и марганца, прессованные профили обладают более высокой прочностью по сравнению с листами из этого сплава. Для улучшения коррозионной стойкости листового проката применяют плакирование.

Сплав В95 хорошо деформируется в горячем состоянии и удовлетворительно в холодном состоянии после отжига. Он хорошо соединяется точечной сваркой, обрабатывается резанием. Его применяют для создания нагруженных конструкций в авиастроении, длительно эксплуатируемых при повышенных температурах (+100…+120°C), при устройстве строительных конструкций, способных выдерживать значительные нагрузки.

Сплавы для ковки и штамповки (АК)

Такие материалы пластичны, благодаря чему могут использоваться не только для ковки, штамповки, но и для получения отливок. После ковки и штамповки полуфабрикаты обычно подвергают термообработке – закалка + старение. Наиболее распространенные ковочные марки – АК6 и АК8. Марка АК6 востребована при производстве деталей сложной конфигурации, от которых требуется средний уровень прочности. Марка АК8 применяется для изготовления тяжело нагружаемых деталей способом горячей штамповки.

Области применения изделий из сплавов марки АК:

• хорошая обрабатываемость режущими инструментами;
• способность к соединению элементов контактной и аргонной сваркой;
• подверженность межкристаллитной коррозии и коррозии при существенных нагрузках на изделие или конструкцию.

Сферы применения алюминиевых сплавов

Сферы применения алюминия и его сплавов:

1. Столовые приборы. Посуда из алюминия, вилки, ложки и емкости для хранения жидкостей популярны до сих пор.
2. Пищевая промышленность. Этот металл используется в качестве добавки к пище. Его обозначение в составе продуктов — E Он является пищевой добавкой с помощью которой красят кондитерские изделия или защищают продукты от плесени.
3. Ракетостроение. Алюминий используется при изготовлении топлива для запуска ракет.
4. Военная промышленность. Приемлемая цена и малая удельная масса сделала этот металл популярным при производстве деталей для стрелкового оружия.
5. Стекловарение. Этот материал используется при изготовлении зеркал. Связано это с его высоким коэффициентом отражения.
6. Ювелирные изделия. Раньше украшения из алюминия были очень популярны. Однако постепенно его вытеснило серебро и золото.

Нельзя забывать про небольшую удельную массу материала. Алюминий считается одним из самых лёгких видов металла. Благодаря этому он используется для изготовления корпусов для самолётов и машин. Углубляясь в эту тему, можно сказать о том, что весь самолёт состоит минимум на 50% из этого металла.

Также этот металл содержится в организме человека. Если этого компонента не хватает, замедляются процессы роста и регенерации тканей. Человек чувствует усталость, могут появляться мышечные боли и повышенная сонливость. Однако чаще возникают ситуации, когда этого компонента больше нормы в организме. Из-за этого человек становится раздражительным и нервным. В случае переизбытка требуется отказаться от косметики с добавлением алюминия и медицинских препаратов с его содержанием в составе.

Смеси с алюминием распространены в разных сферах промышленности. Связано это с тем, что этот металл входит в топ-5 самых распространённых в мире. В природе он содержится в различных рудах. На производстве слабые показатели этого металла увеличиваются с помощью добавления других компонентов. Так можно поднять устойчивость к коррозийным процессам, прочность, температуру плавления.

Виды и свойства алюминиевых сплавов

Алюминиево-магниевые сплавы

Эти пластичные сплавы обладают хорошей свариваемостью, коррозийной стойкостью и высоким уровнем усталостной прочности.

В алюминиево-магниевых сплавах содержится до 6% магния. Чем выше его содержание, тем прочнее сплав. Повышение концентрации магния на каждый процент увеличивает предел прочности примерно на 30 МПа, а предел текучести — примерно на 20 МПа. При подобных условиях уменьшается относительное удлинение, но незначительно, оставаясь в пределах 30–35%. Однако при содержании магния свыше 6% механическая структура сплава в нагартованном состоянии приобретает нестабильных характер, ухудшается коррозийная стойкость.

Для улучшения прочности в сплавы добавляют хром, марганец, титан, кремний или ванадий. Примеси меди и железа, напротив, негативно влияют на сплавы этого вида — снижают свариваемость и коррозионную стойкость.

Алюминиево-марганцевые сплавы

Это прочные и пластичные сплавы, которые обладают высоким уровнем коррозионной стойкости и хорошей свариваемостью.

Для получения мелкозернистой структуры сплавы этого вида легируют титаном, а для сохранения стабильности в нагартованном состоянии добавляют марганец. Основные примеси в сплавах вида Al-Mn — железо и кремний.

Сплавы алюминий-медь-кремний

Сплавы этого вида также называют алькусинами. Из-за высоких технических свойств их используют во втулочных подшипниках, а также при изготовлении блоков цилиндров. Обладают высокой твердостью поверхности, поэтому плохо прирабатываются.

Алюминиево-медные сплавы

Механические свойства сплавов этого вида в термоупрочненном состоянии порой превышают даже механические свойства некоторых низкоуглеродистых сталей. Их главный недостаток — невысокая коррозионная стойкость, потому эти сплавы обрабатывают поверхностными защитными покрытиями.

Алюминиево-медные сплавы легируют марганцем, кремнием, железом и магнием. Последний оказывает наибольшее влияние на свойства сплава: легирование магнием значительно повышает предел текучести и прочности. Добавление железа и никеля в сплав повышает его жаропрочность, кремния — способность к искусственному старению.

Алюминий-кремниевые сплавы

Сплавы этого вида иначе называют силуминами. Некоторые из них модифицируют добавками натрия или лития: наличие буквально 0,05% лития или 0,1% натрия увеличивает содержание кремния в эвтектическом сплаве с 12% до 14%. Сплавы применяются для декоративного литья, изготовления корпусов механизмов и элементов бытовых приборов, поскольку обладают хорошими литейными свойствами.

Сплавы алюминий-цинк-магний

Прочные и хорошо обрабатываемые. Типичный пример высокопрочного сплава этого вида — В95. Подобная прочность объясняется высокой растворимостью цинка и магния при температуре плавления до 70% и до 17,4% соответственно. При охлаждении растворимость элементов заметно снижается.

Основной недостаток этих сплавов — низкую коррозионную стойкость во время механического напряжения — исправляет легирование медью.

Авиаль

Авиаль — группа сплавов системы алюминий-магний-кремний с незначительными добавлениями иных элементов (Mn, Cr, Cu). Название образовано от сокращения словосочетания «авиационный алюминий».

Применять авиаль стали после открытия Д. Хансоном и М. Гейлером эффекта искусственного состаривания и термического упрочнения этой группы сплавов за счет выделения Mg2Si.

Эти сплавы отличаются высокой пластичностью и удовлетворительной коррозионной стойкостью. Из авиаля изготавливают кованые и штампованные детали сложной формы. Например, лонжероны лопастей винтов вертолетов. Для повышения коррозионной стойкости содержание меди иногда снижают до 0,1%.

Также сплав активно используют для замены нержавеющей стали в корпусах мобильных телефонов.

Виды алюминиевых сплавов

Сегодня очень развито производство алюминиевых сплавов. Существует два типа алюминиевых сплавов:

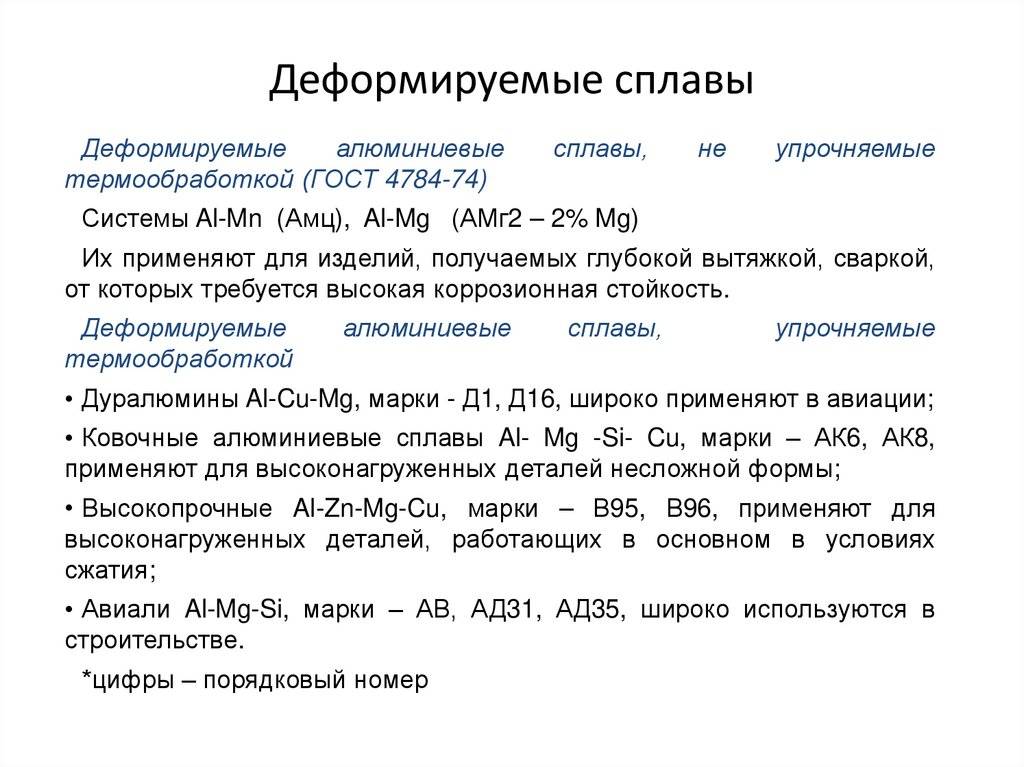

• деформируемые, из которых создают листы, трубы, профиль, паковки, штамповки
• литейные, из которых осуществляется фасонное литье.

Широкое применение алюминиевых сплавов обусловлено их свойствами. Такие сплавы очень популярны в авиации, автомобилестроении, судостроении и прочих сферах народного хозяйства. Неупрочняемые сплавы Al – Mn (АМц) и Al – Mg (АМг) являются коррозионностойкими материалами, из которых изготавливают бензобаки, маслобаки, корпуса судов. Упрочняемые сплавы Al -Mg – Si (АВ, АД31, АД33) применяются для создания лопастей и деталей кабин вертолетов, барабанов колес гидросамолетов. Сплав алюминия и меди – дюралюминий или дюраль. Сплав с кремнием называют силумином. Сплав с марганцем – АМц имеет повышенную коррозионную стойкость. Такие элементы, как Ni, Ti, Cr, Fe в сплаве способствуют повышению жаропрочности сплавов, затормаживанию процесса диффузии, а присутствие лития и бериллия повышают модуль упругости. Жаропрочные алюминиевые сплавы системы Al – Cu – Mn (Д20, Д21) и Al – Cu – Mg – Fe – Ni (АК – 4 – 1) используют для создания поршней, головок цилиндров, дисков, лопаток компрессоров и прочих деталей, которым предстоит функционировать при температурах до 300°С. Жаропрочности можно достичь легированием Ni, Fe, Ti, (Д20, Д21, АК – 4 – 1). Литейные алюминиевые сплавы используют для создания литых заготовок. Это сплавы Al – Si (силумины), Al – Cu (дюрали), Al – Mg (Амг). В числе силуминов стоит отметить сплавы Al – Si (AЛ – 2), Al – Si – Mg (АЛ – 4, АЛ – 9, АЛ – 34), упрочняемые при помощи термообработки. Силумины отлично поддаются литью, а также обработке резанием, свариванием, также их можно анодировать и даже пропитывать лаками. Высокопрочные и жаропрочные литейные сплавы систем Аl – Cu – Mn (АЛ – 19), Al – Cu – Mn – Ni (АЛ – 33), Al – Si – Cu – Mg (АЛ – 3, АЛ – 5). Прошедшие процесс легирования хромом, никелем, хлором или цинком выдерживают температуру до 300°С. Из них создают поршни, головки блока, цилиндров. Спеченный алюминиевый порошок (САП) получают методом прессования (700 МПа) при температуре от 500 до 600°С алюминиевой пудры. САП отличается повышенной прочностью и уровнем жаропрочности до 500°С.

Классификация алюминиевых сплавов

Классификацию алюминиевых сплавов – сплавов алюминия – производят по различным критериям, в том числе:

• по методу обработки – литейные и деформируемые
• по механизму упрочнения – термически упрочняемые и деформационно упрочняемые
• по основным легирующим элементам

Две категории: литейные и деформируемые

Две категории алюминиевых сплавов

• литейные
• деформируемые

Литейный алюминиевый сплав – сплав алюминия, который предназначен в первую очередь для производства отливок.

Деформируемый алюминиевый сплав – сплав алюминия, который предназначен в первую очередь для производства алюминиевых изделий горячей и/или холодной обработкой давлением.

Деформируемые сплавы

Деформируемые алюминиевые сплавы сначала разливают в слитки (круглые или прямоугольные), а потом обрабатывают по различным технологиям обработки давлением – горячей и холодной – до придания им нужной формы:

• прокаткой – для получения листов и фольги;
• прессованием – для получения профилей, труб и прутков;
• формовкой – для получения более сложных форм из катанных или прессованных полуфабрикатов;
• ковкой для получения сложных форм с повышенными механическими свойствами, а также:
• волочением, штамповкой, высадкой, вытяжкой, раскаткой, раздачей, гибкой и т. п.

Популярные деформируемые алюминиевые сплавы серии 6ххх, которые применяют для производства прессованных алюминиевых профилей, представлены ниже на рисунке 7.

Рисунок 7 – Основные алюминиевые сплавы серии 6ххх

Литейные сплавы

Литейные алюминиевые сплавы в расплавленном состоянии разливают непосредственно в их конечную форму одним из различных методов, таких как, литье в песчаные формы, литье в кокили или литье под давлением. При литье применяют сложные литейные формы. Эти сплавы часто имеют высокое содержание кремния для улучшения их литейных свойств.

У этих двух категорий алюминиевых сплавов классификация по легирующим сплавам различная: в целом в них добавляются одни и те же легирующие элементы, но в разных количествах.

Прочность и другие механические свойства алюминиевых сплавов, как деформированных, так и литейных, определяются в основном их химическим составом, т. е. содержанием в алюминии легирующих элементов, а также вредных примесей. Однако возможно изменение этих свойств для достижения их оптимального сочетания путем дополнительной обработки сплавов – термической или деформационной, или и той, и другой. В результате этого сплав изменяет свои первоначальные механические свойства и получает свое окончательное состояние, в котором и поставляется заказчику. Упрочняющую термическую обработку применяют как к литейным, так и к деформированным сплавам, Они в этом случае называются сплавами, упрочняемыми термической обработкой.

Два механизма упрочнения

Два класса алюминиевых сплавов:

• термически упрочняемые
• деформационно упрочняемые (нагартовываемые)

Термически упрочняемые сплавы

Термически упрочняемый сплав – сплав, который может быть упрочнен соответствующей термической обработкой (рисунки 2, 3 и 4).

Рисунок 2 – Закалка и упрочнение старением алюминиевых сплавов

Рисунок 3 – Типичное термическое упрочнение старением

Рисунок 4 – Эффект термического упрочнения на механические свойства сплава 7075

Нагартовываемые сплавы

Деформационно упрочняемый сплав (“термически неупрочняемый”, нагартовываемый) – сплав, который упрочняется только путем деформационной обработки (рисунки 5 и 6), а не термической обработкой.

Рисунок 5 – Влияние холодной пластической обработки – нагартовки – на прочность, твердость и пластичность алюминиевых сплавов

Рисунок 6 – Кривые нагартовки (деформационного упрочнения) термически неупрочняемых алюминиевых сплавов

Серии и системы легирования

• Все алюминиевые сплавы – и деформируемые , и литейные – подразделяются на серии по главным легирующим элементам.
• Каждая серия алюминиевых сплавов, деформируемых и литейных, включают одну, две или три различных системы легирования.
• Система легирования может включать только главный легирующий элемент (выделены ниже жирным шрифтом) или еще дополнительно один или более легирующих элементов.

Серии деформируемых сплавов

• 2ххх – Al-Cu, Al-Cu-Mg, Al-Cu-Mg-Si, Al-Cu-Li
• 3xxx – Al-Mn
• 4xxx – Al-Si
• 5xxx – Al-Mg
• 6xxx – Al-Mg-Si
• 7xxx – Al-Zn, Al-Zn-Mg, Al-Zn-Mg-Cu
• 8xxx – Al-Fe, Al-Fe-Ni, Al-Li-Cu-Mg

Серии литейных сплавов

• 2xx – Al-Cu, Al-Cu-Ni-Mg, Al-Cu-Si,
• 3xx – Al-Si-Cu, Al-Si-Cu-Mg, Al-Si-Mg
• 4xx – Al-Si
• 5xx – Al-Mg
• 7xx – Al-Zn
• 8xx – Al-Sn

Свойства алюминиевых сплавов

Алюминиевые сплавы обладают комплексом уникальных физических, механических и технологических свойств.

Физические свойства:

• Низкая плотность (2,5-2,8 г/см3) — обеспечивает высокую удельную прочность.
• Высокая теплопроводность — в 2 раза выше, чем у стали.
• Высокая коррозионная стойкость — за счет образования тонкой оксидной пленки на поверхности.

Механические свойства:

• Высокая прочность (300-600 МПа) — достигается легированием.
• Относительно невысокая твердость (600-850 МПа) по сравнению со сталями.
• Высокая пластичность в отожженном состоянии, хорошая обрабатываемость давлением.

Технологические свойства:

• Хорошая литейная способность, высокая жидкотекучесть.
• Возможность получения изделий методами прокатки, прессования, волочения.
• Хорошая свариваемость и пайка.
• Возможность анодирования и нанесения защитных покрытий.

Благодаря таким свойствам алюминиевые сплавы широко используются в самолетостроении, ракетостроении, судостроении, машиностроении и других отраслях промышленности.

Интересные факты:

• Дуралюмин прочнее стали в 7 раз, но легче ее в 3 раза.
• Силумины обладают повышенной жаропрочностью и жаростойкостью.
• В России выпускается свыше 400 марок деформируемых и литейных алюминиевых сплавов.

Таким образом, варьируя химический состав и режимы обработки, можно получать алюминиевые сплавы с требуемым комплексом свойств.

Действительно, раздел о свойствах алюминиевых сплавов можно дополнить следующим:

1. Таблица сравнения свойств алюминия, некоторых алюминиевых сплавов и стали:

Материал	Плотность, г/см3	Прочность, МПа	Теплопроводность, Вт/(м*К)
Алюминий	2,7	90	220
Дуралюмин	2,8	400	130
Силумин	2,7	200	160
Сталь	7,8	400	45

2. Особенности механических свойств некоторых сплавов:

• Дуралюмины отличаются высоким пределом прочности и текучести.
• Силумины — повышенной вязкостью и водостойкостью.
• Высокопрочные сплавы типа В95, 1420, 1570 имеют предел прочности до 600 МПа.

3. Зависимость свойств от способа обработки:

• Закалка повышает прочность и твердость, но снижает пластичность.
• Деформация упрочняет сплавы за счет наклепа.
• Отжиг снижает прочность, но повышает пластичность.

Характеристика алюминия

Чтобы понимать, какие свойства имеют сплавы алюминия, нужно знать характеристики основного материала. Он представляет собой лёгкий и блестящий металл. Алюминий хорошо проводит тепло и электричество благодаря чему из него изготавливают провода и различные радиодетали. Из-за низкой температуры плавления его не используют в сильно нагревающихся конструкциях.

Сверху алюминий защищён оксидной плёнкой, которая защищает материал от разрушительного воздействия факторов окружающей среды. В природе этот металл содержится в составе горных пород. Чтобы улучшить характеристики алюминия, к нему добавляют другие материалы и получаются более качественные смеси.

Состав алюминия и его сплавов обуславливает характеристики готовых изделий. Чаще всего, к этому металлу добавляют медь, марганец и магний.

Температура плавления алюминия — 660 градусов по Цельсию. По сравнению с другими металлами это низкий показатель, который ограничивает область применения металла. Чтобы повысить его жаростойкость, к нему добавляют железо. Дополнительно в состав сплава добавляется марганец и магний. Эти компоненты повышают прочность готового состава. В итоге получается сплав известный под названием «дюралюминий».

Отдельно нужно поговорить о том, как магний влияет на характеристики сплава:

1. Алюминиевый сплав с большим количеством магния будет обладать высоким показателем прочности. Однако его коррозийная устойчивость значительно снизится.
2. Оптимальное количество магния в составе — 6%. Таким образом можно избежать покрытия поверхностей ржавчиной и появления трещин при активной эксплуатации.

Смесь марганца с алюминием позволяет получить материал, который невозможно обрабатывать термическим методом. Закалка не будет изменять структуру металла и его характеристики.

Чтобы добиться максимальных показателей прочности не в убыток коррозийной устойчивости, изготавливаются смеси из алюминия, цинка и магния. Особенности сплава:

1. Повысить показатель прочности можно с помощью термической обработки.
2. Нельзя пропускать через заготовки из этой смеси электричество. Связано это с тем, что после пропускания тока ухудшится устойчивость к коррозийным процессам.
3. Чтобы повысить устойчивость к образованию и развитию коррозии, в алюминиевый сплав добавляется медь.

Также к основному материалу может добавляться железо, титан или кремний. От новых компонентов изменяется температура плавления, показатель прочности, текучесть, пластичность, электропроводность и коррозийная устойчивость.

Плавление алюминия

Деформируемые алюминиевые сплавы

Алюминиевые сплавы для теплообменников

Такие алюминиевые сплавы, как 1200 и 3005 применяются в теплообменниках, которые включают радиатор, трубы испарителя и ребра. Преимущества применения алюминия в таких изделиях состоит не только в том, что у алюминия очень высокая теплопроводность, но и в том, что у него значительно более высокое отношение прочность/плотность, чем у сплавов на основе меди, которые являются традиционными материалами для изготовления теплообменников.

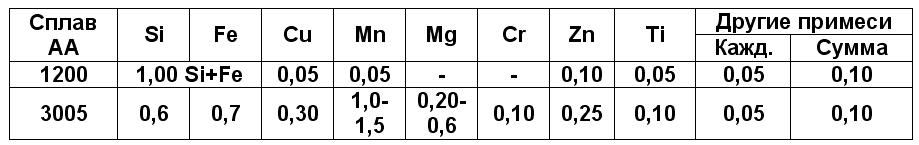

Таблица 1 – Химический состав алюминиевых сплавов для теплообменников

Листовые алюминиевые сплавы

Листовыми алюминиевыми сплавами, которые применяют для панелей кузова, являются нагартовываемые сплавы серии 5ххх (Al-Mg), такие, как сплавы 5182, 5454 и 5754, а также термически упрочняемые сплавы серии 6ххх (Al-Mg-Si), такие как, 6009, 6061 и 6111.

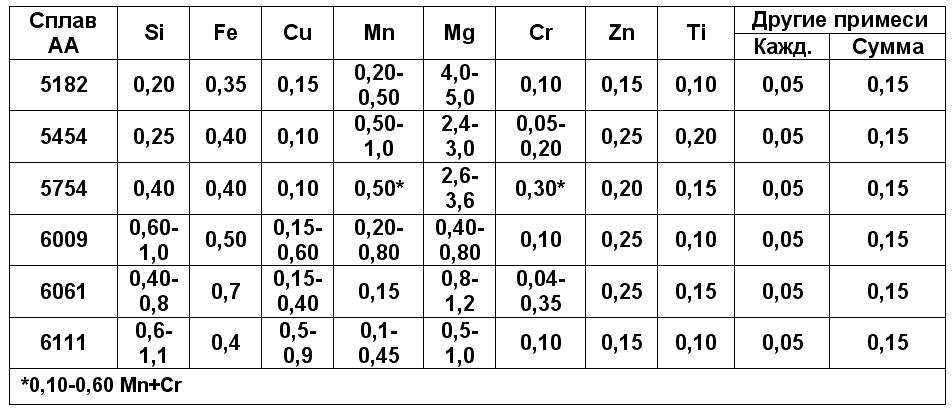

Таблица 2 – Химический состав листовых алюминиевых сплавов

Сплавы серии 5ххх являются термически не упрочняемыми, то есть их практически невозможно упрочнить термической обработкой. Листы из этих сплавов поставляются в отожженном состоянии «О» и они получают деформационное упрочнение при выполнении операции штамповки из них листовых деталей.

Листы из сплавов серии 6ххх поставляются состоянии Т4, то есть в состоянии после закалки и естественного старения. Затем они получают упрочненное состояние Т6 за счет искусственного старения, которое происходит при нагреве в печи отверждения краски в ходе операции окраски.

Сплавы серии 5ххх хорошо поддаются формовке путем пластического деформирования. Однако, в ходе формовки листовых деталей из этих сплавов на их поверхности могут появляться следы пластической деформации растяжением (полосы Людера). Поэтому эти сплавы не применяют для наружных панелей, но применяют для внутренних панелей и деталей каркаса кузова. Листовые сплавы серии 6ххх не подвержены образованию полос Людера и поэтому их применяют как для внутренних и наружных панелей, так и для элементов каркаса кузова.

Алюминиевые сплавы для профилей

Сплавами для алюминиевых профилей – экструзионными алюминиевыми сплавами, которые применяются в конструкции автомобилей, являются:

• сплавы серии 6ххх (Al-Mg-Si) 6005, 6061, 6063 и 6082;
• сплавы серии 7ххх (Al-Zn-Mg): 7004, 7116, 7029 и 7129.

Профили из этих алюминиевых сплавов применяются для изготовления различных элементов каркаса кузова, усиления передних крыльев, опорной рамы двигателя, рамы сидений, балки бампера, детали рулевого управления.

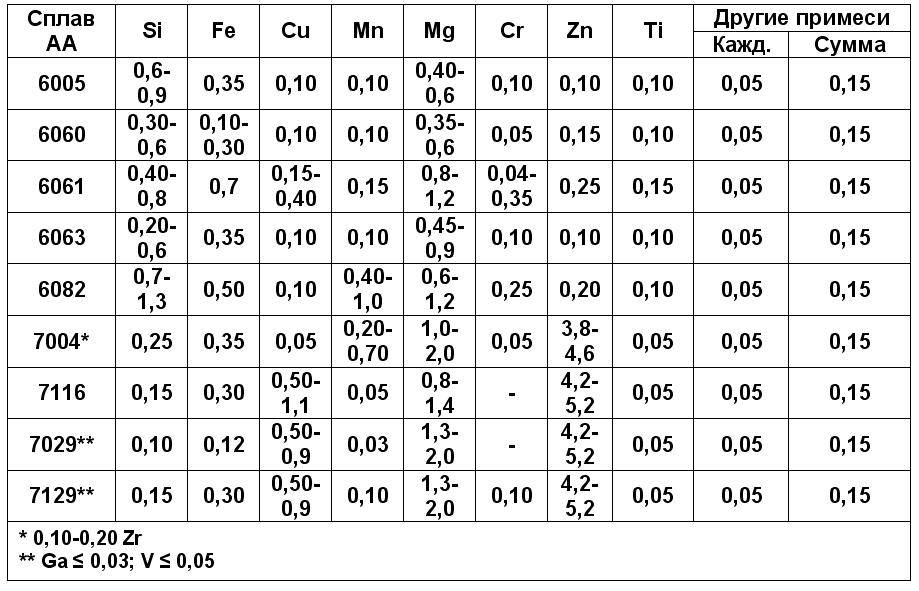

Таблица 3 – Химический состав алюминиевых сплавов для профилей

Алюминиевые сплавы обеих серий – 6ххх и 7ххх – являются термически упрочняемыми путем нагрева под закалку (обработки на твердый раствор) с последующим естественным или искусственным старением. Сплавы серии 7ххх являются более трудными для прессования, чем сплавы серии 6ххх, особенно в случае сложных полых профилей. Они – сплавы серии 7ххх – кроме того, менее коррозионно стойкие и хуже свариваются.
