В каких случаях нужно поменять старую алюминиевую проводку?
Провода в подрозетниках оплавлены или вообще от них остались небольшие кусочки которые удлинены с помощью скрутки или клеммных колодок.
Сами подрозетники металлические. В таком подрозетнике закрепить современную розетку или выключатель будет весьма затруднительно. Они будут из него периодически выпадать. Правда есть способ надёжного закрепления, но это не уменьшит остальные минусы старой проводки.
Провода в местах крепления люстр тоже обломлены и оплавлены.
Периодически срабатывает автомат защиты.
Распределительные коробки открыты и скрутки в них оплавлены и изоляция подгорела. Это говорит о ненадёжности соединений и возникновении в них большого переходного сопротивления. Говорить лишний раз об опасности такого соединения нет надобности.
Если в вашей электропроводке присутствуют проходные розетки. Это если какая либо розетка питается через контакты другой розетки. Так вот эта другая розетки называется проходной.
Если вы недавно или давно купили квартиру со старой алюминиевой проводкой, то можете поверить мне как электрику и электромонтажнику — практику, что под штукатуркой вас может ожидать множество сюрпризов: скрутки проводов под штукатуркой, соединение алюминиевого и медного проводов методом скрутки под штукатуркой, монтаж проводов не вертикально-горизонтально, как это положено, а наискось, под углом, растрескавшаяся изоляция старых алюминиевых проводов, соединение старого алюминиевого провода и многожильного медного с помощью соединительных колодок.
Перечислять ещё можно много. Вся эта радость возникла во время эксплуатации квартиры путём «модернизации» электропроводки чудо-электриками.
Подготовительные работы для замены проводки
Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.
Составление схемы снабжения
Домашнюю сеть делят на несколько сегментов:
- Розеточные группы.
- Освещение.
- Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.
Розетки устанавливают в следующем количестве:
- в жилой комнате — 1 шт. на 5-7 кв. м;
- на кухне — в 3 раза больше.
Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.
Санузел тоже рекомендуется запитать отдельно.
В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

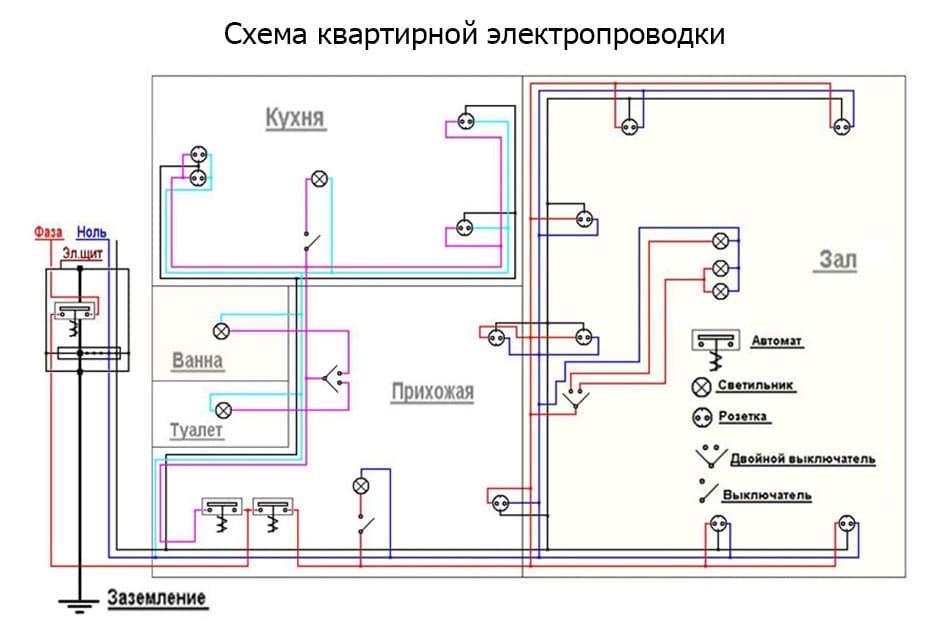

Готовый чертеж
Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.
На чертеже отображают следующую информацию:
- Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
- Оборудование в распределительном щите, пока без указания номинального тока.
- Кабельные трассы. Рисками обозначают количество жил.
Правила укладки проводов:
- Параллельно углам помещения. Укладка по диагонали не допускается.
- От потолка и границы проемов отступают 15 см.
- Минимальное расстояние до газопровода и радиаторов отопления — 40 см.
Разрешена диагональная укладка проводов за подвесным потолком.
Расчет необходимой мощности
Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:
I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).
Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.
Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.
Значения для стандартных 2-фазных электроприемников приведены в таблице:
| Потребитель | Сечение жил, кв. мм | Номинальный ток, А | Максимальная мощность прибора, кВт |
| Квартира (вводный кабель) | 3х10 | 40 | 12,1 |
| Электроплита, варочная поверхность | 3х6 | 32 | 9,24 |
| Бойлер, стиральная машина, кондиционер | 3х4 | 25 | 7,7 |
| Розеточные группы | 3х2,5 | 16 | 5,5 |
| Осветительные приборы | 3х1,5 | 10 | 4,1 |

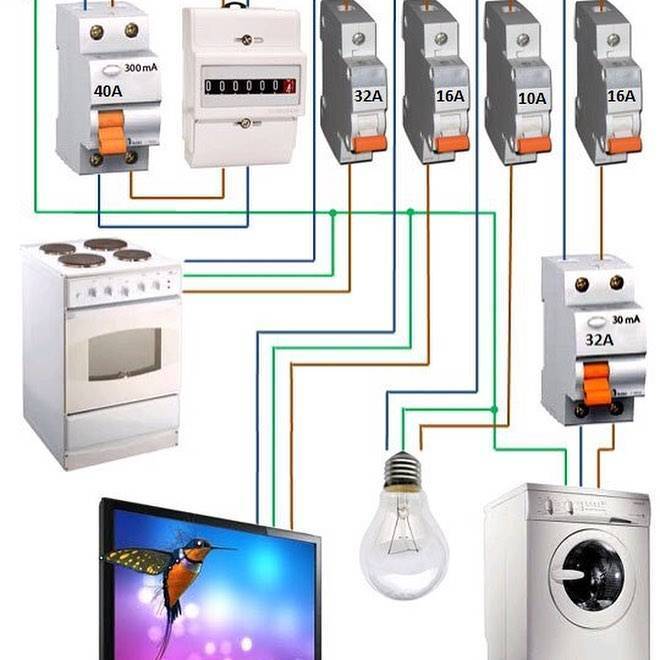

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.
Трехфазные потребители подключают проводом 5х2,5.
Итоговый план
В завершение на чертеже указывают следующую информацию:
- Сечения проводов.
- Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
- Модели розеток и выключателей с указанием номинального тока.
В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.
Класс УЗО:
- АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
- А — для бытовой техники, работающей на переменном и постоянном токе.
УЗО должно срабатывать при утечке тока:
- 30 мА — в сухих помещениях;
- 10 мА — в сырых.
Итоговый план согласовывают и регистрируют в энергослужбе.
Монтаж новой проводки
Теперь непосредственно о том, как самому поменять проводку в квартире. Новый кабель можно уложить двумя способами: открыто и скрыто. Но независимо от типа электропроводки первым делом устанавливается щит.
Монтируем распределительный щиток
В современных квартирах для распределительного щита есть специальное место в виде ниши, к которой подходит силовой кабель. Тогда все хлопоты сводятся к закреплению в ней щитка и установки в него автовыключателей и УЗО, подключенных к кабелю.
В советских квартирах щит делают навесным в месте, которое выбирают самостоятельно. Оно должно быть удобным для доступа. Так как в квартиру силовой кабель не заведен, то в выбранном месте необходимо пробурить стену для протягивания кабеля, с помощью которого подключаются к подъездному щиту. Для этих целей подходит только ВВГнг 5*6.
Стандартно внутренности щитка располагают так:
- Снизу – земля;
- Сверху – ноль;
- Между ними – автоматы.
Вводной кабель нужно зачистить и соединить синий провод с нулем, а желтый с землей. Провод белого цвета подсоединяется к автоматному контакту сверху, где дополнительно будет установлена перемычка, ведущая к автомату по соседству.
Кабели ВВГнг 3*2,5 и 3*1,5 подключают по схеме: фазная жила – к нижней автоматной клемме, а ноль с землей аналогично первому проводу. Если вы предусмотрели установку УЗО, то сначала фаза с нулем подключаются к нему. К клеммам автомата они подводятся через устройство отключения.

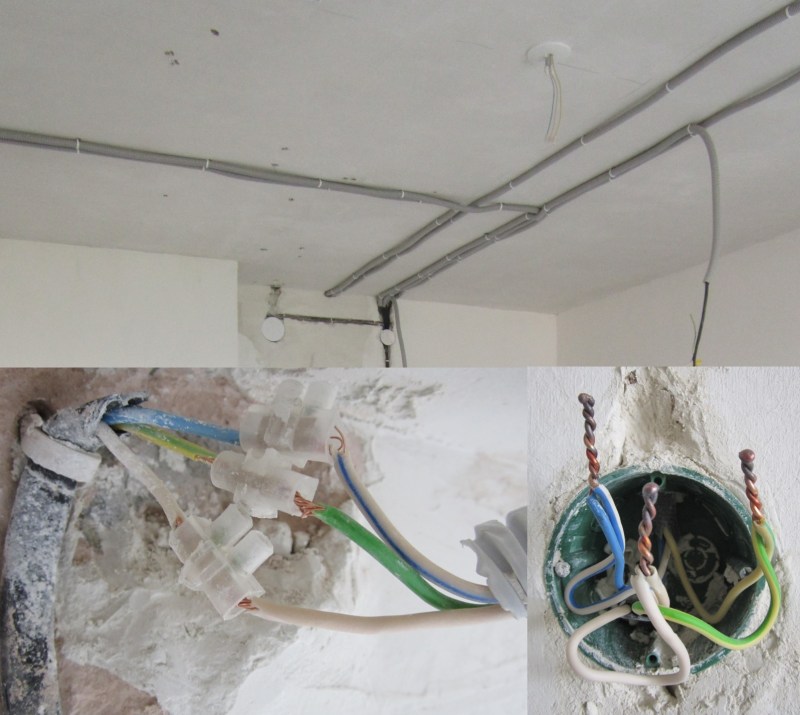

Монтируем скрыто
Замена проводки в панельном доме своими руками – дело нехитрое. В панелях уже предусмотрены пазы для проводов. И штробить ничего не нужно. В других квартирах придется попотеть:
- С помощью болгарки пробейте трассу для электрокабеля глубиной 3 см;
- В местах, где размечены коробки и розетки, выключатели, необходимо проделывать глубокие (порядка 7-10 см) отверстия круглой формы;
- В штробы уложите кабель согласно схеме. Если вместо кабеля вы используете отдельные провода, то перед укладкой протяните их через гофру;

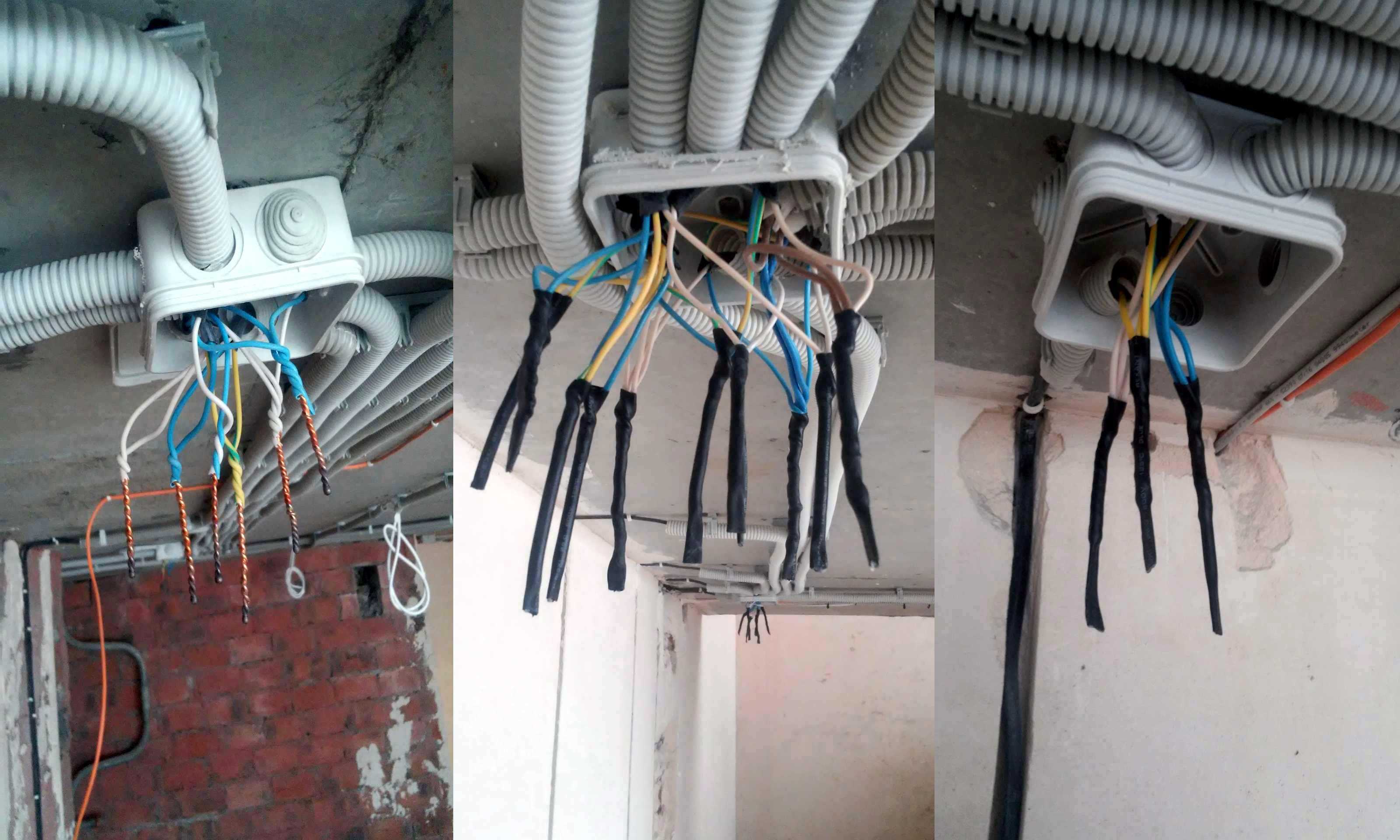

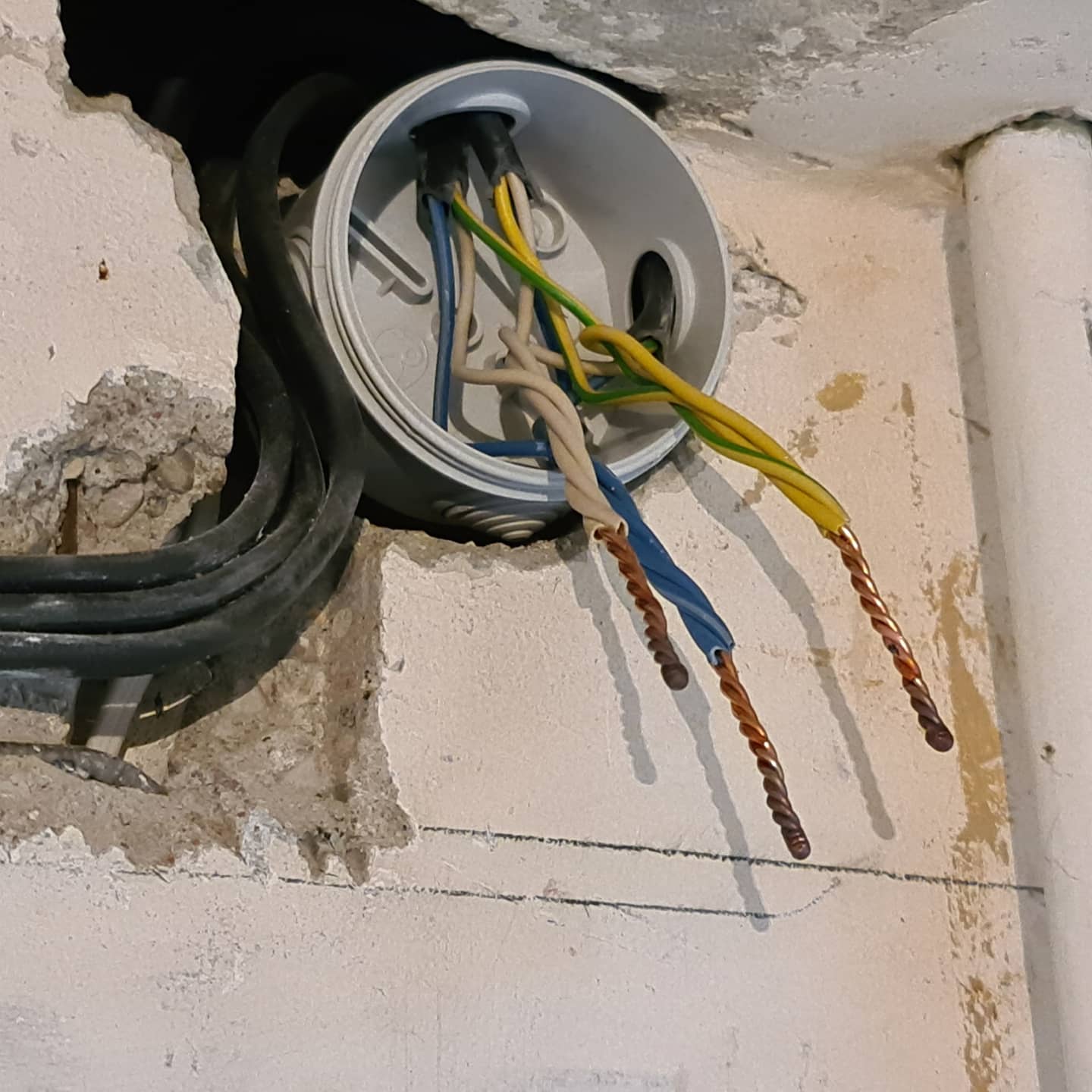

- В разводящих коробках с помощью специальных клемм соедините землю с землей всех проходящих там кабелей, соответственно и ноль с нолем, фазу с фазой;
- Установите розетки и выключатели. Но если для розеток нужно подводить все три провода, то на выключатель пускают только фазу, поскольку нулевой провод должен дойти до коробки через люстру, минуя замыкающий ключ.

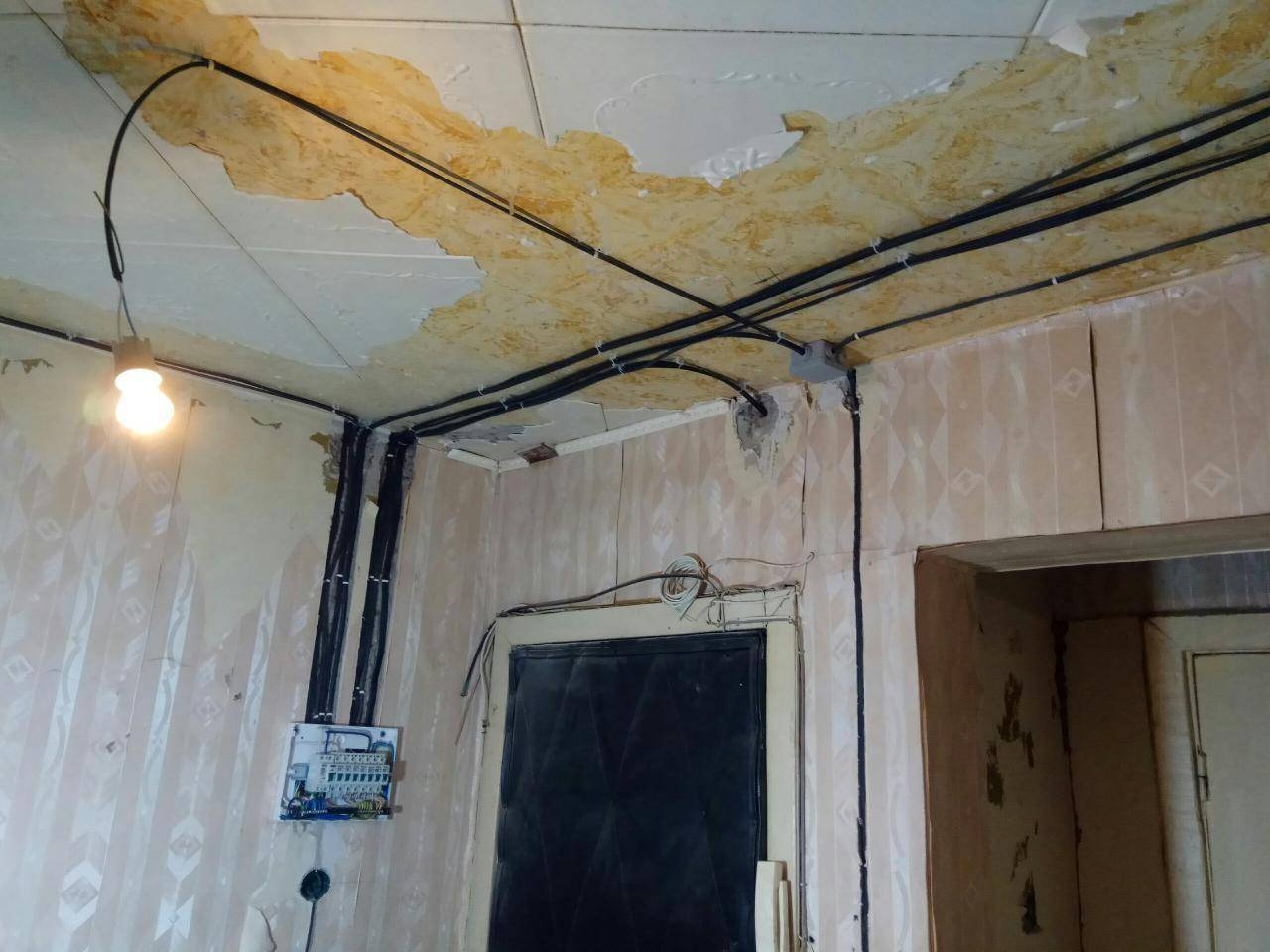

Монтируем открыто
В квартирах открытую проводку делают редко, поэтому исключать ее полностью нельзя. И в обязательном порядке ее делают в офисах и других общественных местах. Пусть она не очень эстетична
Зато у нее есть важное достоинство – это возможность работы с ней в любое время независимо от ремонта, так как для демонтажа не требуется порча отделки стены
В случае с открытой проводкой все проще: не нужно делать штробы. Просто по стене согласно разметке нужно протянуть кабель. Что касается распределительных коробок – тут все так же. Только устанавливаются они не внутрь стены, а укрепляются на ее поверхности.
Если вам захотелось эстетики, вам подойдет кабель-канал. Сегодня их расцветка выполняется даже под натуральное дерево. Тогда кабель сначала нужно протянуть сквозь канал, а затем укрепить его на стене согласно нанесенной разметке.
Советы специалистов
Электрики однозначно рекомендуют выполнять замену старых линий. Но выполнять такие работы без капитального ремонта можно будет только открытым способом. При этом придется прокладывать жилу через стену. Поэтому в основном меняют проводку при реконструкции всей системы электроснабжения, в момент планирования капитального ремонта. Задуматься о замене проводника необходимо в случае:
- Отсутствия тока в выключателе или розетке – оборвалась линия или нарушены контакты.
- Применения нерациональной монтажной схемы.
- Мало установлено розеток.
- Возникла сырость в местах контактов от затопления или повреждения кровли.
- Израсходован ресурс проводников.
Сколько бы ни было написано правил по электрике, но за безопасность домочадцев и сослуживцев всегда несут ответственность владельцы домов, офисов или производственных зданий. Если начинается срабатывание автоматического защитного устройства, это говорит о перегревании проложенных коммуникаций, потому что система не рассчитана на подключение мощного оборудования.
Алюминиевая проводка
Преимущественное использование легкого металла характерно для зданий постройки 60-х – 70-х годов двадцатого века. Основным критерием выбора серебристого металла называют доступность.
Еще алюминий не случайно называют крылатым металлом. О его небольшой удельной массе известно всем. Но не только это определяет долголетие в использовании этого элемента в электротехнике.
Достоинства
Небольшой вес алюминия используется при прокладке высоковольтных линий. В сравнительном аспекте принята пропорция, когда алюминий на 60 % легче, чем медная токопроводящая шина. Среди прочих достоинств выделяются:
- Невысокая стоимость. Цена играет роль, если учесть протяженность проводки в доме. Только для среднего коттеджа потребуется несколько километров кабеля.
- Химическая стойкость к окислению. Эта особенность актуальна с учетом закрытия стержня пластиковой оплеткой.
- Стойкость открытых участков алюминия. На поверхности металла образована защитная пленка, предохраняющая металл от внешних воздействий.
Незаменим Al и при изготовлении контактов в осветительных установках. Здесь металл вытеснил применявшуюся латунь.
Недостатки
Повсеместное использование алюминия не произошло по причине весомых недостатков, присущих металлу:
- Высокое удельное сопротивление и вытекающая склонность к нагреву. С учетом этого свойства не допускается применять провод сечением менее 16 мм2.
Показатель Al – 0,0271 Ом×мм2/м против аналогичной характеристики у Cu – 0,0175 Ом×мм2/м.
- Подверженность ослаблению металла в местах контакта при сильной нагрузке. Это связано с периодическим нагревом и последующим остыванием места крепления.
- Проблематичность соединения участков алюминиевого кабеля. Препятствием – защитная пленка на поверхности.
- Хрупкость. Даже без периодического нагрева склонна к переломам, в местах изгиба. Ресурс ограничен 25-30 годами.
«Крылатый» металл не оптимальный вариант при прокладке локальных сетей. Его потенциал – передача электроэнергии на большие расстояния.
Менять ли старую алюминиевую проводку в доме на медную или нет?
Проведение укладки медной проводки вместо алюминиевого кабеля не стоит устраивать как «замену ради замены». Занятие это не простое и финансово затратное. Плановая укладка нового провода выполняется в ряде ситуаций:
- при повреждении провода;
- при повреждении изоляции из-за старения;
- после пожара, вызванного неисправностью элекрооборудования, к примеру, из-за короткого замыкания.
Использование меди поможет в дальнейшем снизить риск возникновения аварийных ситуаций. Следует только изучить схему разветвления и подобрать провод нужного сечения. Работа проводится под надзором электрика.
У медной шина ощутимые преимущества при использовании в условиях энергоснабжения индивидуального жилья. Единственным непреодолимым препятствием станет стоимость, в 3-4 раза превышающая цену аналогичного изделия из алюминия.
Стоит ли менять электрику в новостройке
предполагает оценку качества электрики. Застройщики монтируют провода, зачастую устанавливают розетки и выключатели. Однако нередко бывает, что расположение таких элементов, их количество, не соответствует потребностям владельца жилья. Соответственно, ремонт начинается с изменения электрики.
Кроме того, при покупке жилья в новом доме, можно пригласить специалиста для оценки качества имеющейся проводки:
- необходимо проверить автоматы, розетки и установленные выключатели. Если указанные элементы относятся к дешевой продукции, то необходимо их заменить, ведь система будет эксплуатироваться много лет и должна быть безупречно надежной;
- нужно оценить качество проводов и их изоляции. Провода должны быть защищены от возгорания гофрой. Если это условие не соблюдено, то косметический ремонт надо начать с прокладки новой проводки;
- необходимо сопоставить выведенные места под светильники со своими предпочтениями. При необходимости, их количество и расположение можно изменить. Но выполнять такие работы нужно перед началом ремонта.
Таким образом, приглашение специалиста для оценки качества электрики в новостройке является верным решением. Это позволит изначально определить имеющиеся проблемы и устранить их.
Плюсы медной и алюминиевой проводки
Каждый из проводов имеет свои достоинства. Электрики никогда не стали бы использовать опасный для жителей материал даже в прошлом веке. Алюминиевые провода обладают следующими плюсами:
- Малым удельным весом.
- Доступными ценами.
- Небольшим электрическим сопротивлением.
- Высокой удельной проводимостью.
- Быстрому образованию на поверхности окислов.
У медной проволоки свои достоинства:
- Прочная, гибкая.
- С высокой удельной проводимостью.
- Надежная.
- Меньше окисляется по сравнению с алюминием.
- Обладает долгим сроком эксплуатации.
Правила с годами менялись. В ПУЭ-6, принятыми в 1985 г. запретили применять алюминий при электроснабжении домов. В 2003 г. приняли ПУЭ-7, здесь разрешено использование алюминия в питающей и распределительной сети, если проводник имеет сечение не меньше 16 мм. кв. Дома, построенные до 1991 г., имеют алюминиевую проводку, где сечение проводов в пределах 1.5-2.5 мм. кв.
Порядок замены электропроводки
Советы специалистов
Электрики однозначно рекомендуют выполнять замену старых линий. Но выполнять такие работы без капитального ремонта можно будет только открытым способом. При этом придется прокладывать жилу через стену. Поэтому в основном меняют проводку при реконструкции всей системы электроснабжения, в момент планирования капитального ремонта. Задуматься о замене проводника необходимо в случае:
- Отсутствия тока в выключателе или розетке – оборвалась линия или нарушены контакты.
- Применения нерациональной монтажной схемы.
- Мало установлено розеток.
- Возникла сырость в местах контактов от затопления или повреждения кровли.
- Израсходован ресурс проводников.
Сколько бы ни было написано правил по электрике, но за безопасность домочадцев и сослуживцев всегда несут ответственность владельцы домов, офисов или производственных зданий. Если начинается срабатывание автоматического защитного устройства, это говорит о перегревании проложенных коммуникаций, потому что система не рассчитана на подключение мощного оборудования.
Отличия кабелей от проводов
Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.
Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.
Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.
Свойства алюминия
Алюминиевая проводка легко гнется, но быстро ломается
Алюминий относится к категории легких, химически и биологически инертных металлов с удельным весом 2700 кг/м³. Материал безопасен для человека и окружающей среды.
Достоинства алюминия:
- Доступная стоимость. Цена определяется более низкой температурой плавления и меньшими, чем у других металлов, затратами на производство.
- Пластичность. Провод хорошо гнется, сохраняя приданную форму. Жилам придается любая нужная в работе конфигурация.
- Образование защитного слоя. Поверхность металла после зачистки покрывается тонким слоем, который препятствует его окислению по всему объему.
Вместе с тем, алюминий имеет следующие недостатки:
- Высокая степень сопротивления потоку электронов. Это вызывает нагревание линий, что может привести к возгоранию отделочных материалов.
- Большой уровень теплового расширения. Из-за этого возникает ослабление контактных соединений. При частом включении и отключении линий с высокой нагрузкой происходит разъединение цепи.
- Окисление при контакте с воздухом. Образующаяся от этого пленка имеет плохую проводимость, из-за чего контакты перегреваются и плавят изоляцию, а линия «земля» просто перестает выполнять свою функцию.
- Короткий срок эксплуатации. Он не превышает 30 лет при средней нагрузке.
Основные требования к эксплуатации
Клеммы для соединения проводов
Использование алюминиевой проводки допускается при соблюдении основных требований:
- Размер поперечного сечения должен составлять не менее 16 кв. мм.
- Для соединения нескольких частей обязательно используются зажимные контакты. При этом дополнительно используется специальная магазинная смазка, предупреждающая окисление контактов и сохраняющая минимальный показатель переходного сопротивления.
- В распределительных коробках для соединения частей электропроводов используют специальную сварку. Недостаток в том, что этот способ используется редко из-за своей дороговизны и больших временных затрат.
Максимально допустимая нагрузка на алюминиевую проводку разного размера сечения.
| Сечение токопроводящих жил, мм | Алюминиевые жилы и провода | |||
| Напряжение 380 В | Напряжение 220 В | |||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
| 2,5 | 19 | 12,5 | 22 | 4,4 |
| 4 | 23 | 15,1 | 28 | 6,1 |
| 6 | 30 | 19,8 | 36 | 7,9 |
| 10 | 39 | 25,7 | 50 | 11 |
| 16 | 55 | 36,3 | 60 | 13,2 |
| 25 | 70 | 46,2 | 85 | 18,7 |
| 35 | 85 | 56,1 | 100 | 22 |
| 50 | 110 | 72,6 | 135 | 29,7 |
| 70 | 140 | 92,4 | 165 | 36,3 |
| 95 | 170 | 112,2 | 200 | 44 |
| 120 | 200 | 132 | 230 | 50,6 |
Cрок службы алюминиевых проводов при соблюдении всех правил эксплуатации достигает нескольких десятков лет, но если пренебрегать техническими рекомендациями, проблемы начнутся через полгода – год.
https://
Свойства алюминиевой проводки
Алюминиевая проводка устойчива к механическим воздействиям
Алюминий – не лучший вариант для проводки в помещениях, однако материал обладает несколькими преимуществами в сравнении с аналогами. Речь идет о малом весе, который значительно упрощает монтажные работы при условии, что требуется большое количество кабеля из алюминия. Стоимость ниже в сравнении с медью. Эти два основных достоинства стали решающими при выборе разновидностей проводки во время строительства сооружений в СССР.
Еще немаловажная особенность материала – устойчивость к коррозии. Однако алюминий сильно окисляется при взаимодействии с воздухом. В результате образуется пленка, которая служит защитой от дальнейшего повреждения проводки. Эта пленка имеет плохую проводимость, что можно отнести к еще одному недостатку.
- При окислении медь не утрачивает свои токопроводящие свойства.
- Обладает большим эксплуатационным сроком.
- Материал более устойчивый к механическим воздействиям, например, сгибания, скручивания и т.д.
При окислении пленки образуются в обоих случаях, но каждой присущи разные токопроводящие свойства.
Текучесть алюминия
Алюминий в несколько раз мягче меди
Прежде всего, нужно знать о физических и химических особенностях алюминия. Вещество относится к группе текучих металлов, оно в несколько раз мягче меди. Это весомый недостаток, поскольку у домовладельцев появляется потребность регулярно проверять и при необходимости перетягивать все винтовые контактные места, например, в розетках, автоматах и клеммниках. Это очень неудобно, если в доме 10 и более розеток, которые нужно раз в полгода разбирать, подтягивать и монтировать на прежнее место.
Гибкость и хрупкость
Вторая особенность алюминиевых жил – это ломкость и хрупкость. Если перегнуть их несколько раз, они без особых усилий обломаются. Чтобы деформировать медь, нужно приложить немало усилий.
Подключение алюминия к автоматам
Алюминий и медь не совместимы гальванически
Третья особенность материала – контакты коммутационной аппаратуры. У УЗО, выключателей, реле напряжений, контакторов, клеммных колодок и пускателей их изначально изготовляют из меди или латуни.
Если напрямую подсоединить контакты латунь-алюминий = медь-алюминий, образуется гальваническая пара, сопровождающаяся сильным нагреванием места соединения и образование окислов.
Сечение жил
Еще одна особенность алюминиевой проводки – потребность увеличивать сечение жил проводки. Если раньше было достаточно применять кабеля с медными жилами размера 2,5 мм.кв, теперь есть необходимость укладывать не менее 4 мм.кв.

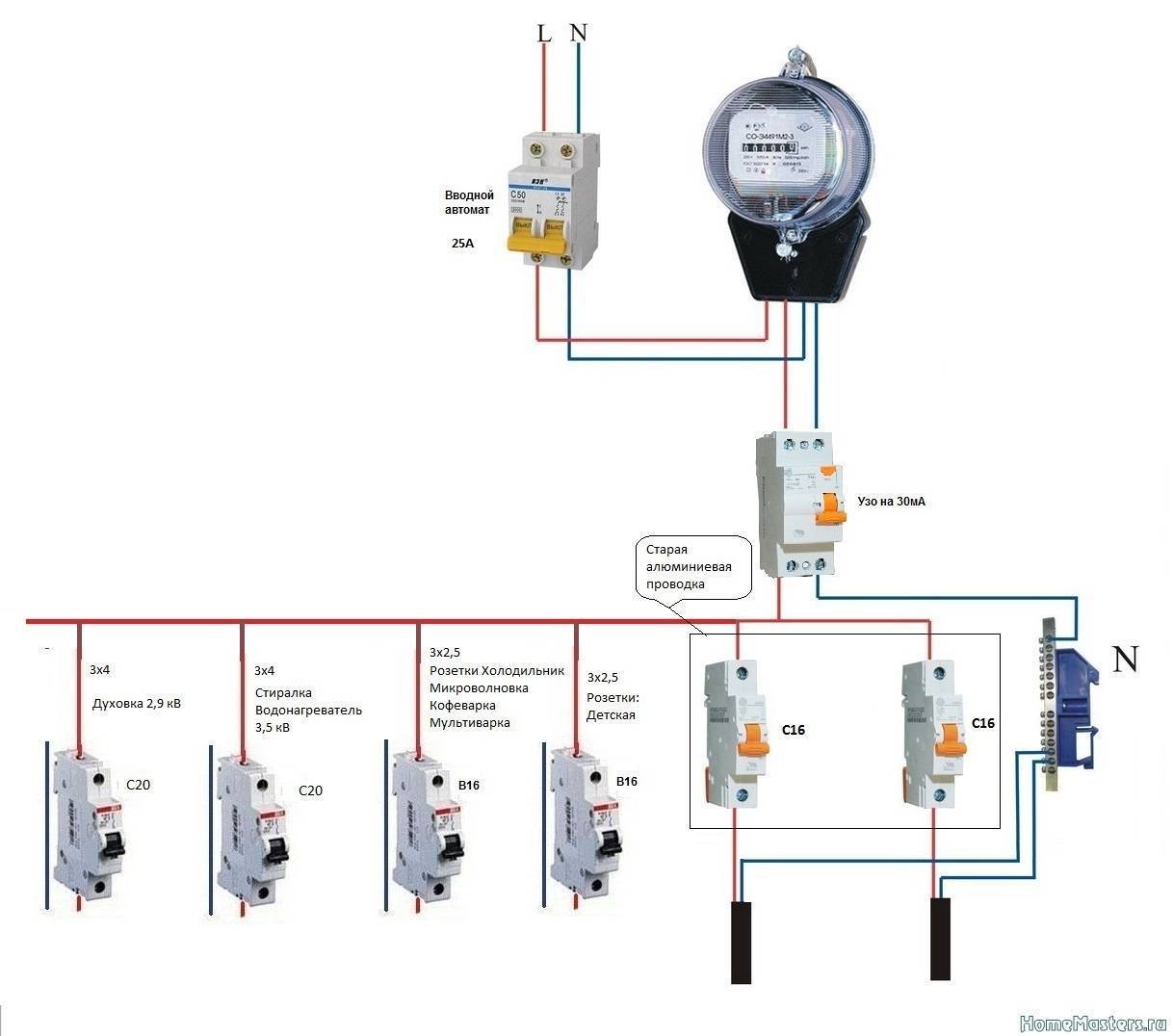

Стоит ли менять электропроводку частями?
Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:
- Меньшие затраты.
- Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
- Нет необходимости делать ремонт во всех комнатах.
На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:
- Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
- Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
- Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
- Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).
Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.
Превосходство меди над алюминием для проводки
1. Электропроводность
Медь превосходит алюминий по электропроводности. Удельное электрическое сопротивление меди составляет 0,017 Ом*мм 2 /м в то время, как у алюминия 0,028 Ом*мм 2 /м. То есть электропроводность алюминия составляет 65% электропроводности меди, поэтому для одной и той же нагрузки алюминиевый провод придется брать сечением на «ступень» выше меди.
Например, необходимо запитать нагрузку в 5 кВт. Для нее нужно будет взять или медный провод сечением 2,5 мм 2 , например, NYM 3х2,5, или алюминиевый сечением 4 мм 2 . Так как алюминиевый провод более объемный, то он будет занимать больше места в кабель-каналах, для него потребуется клеммы для розеточных групп крупнее по размеру, чем для медных. Учитывая это, медь удобнее использовать для проводки в доме.
2. Окисление
И медь, и алюминий окисляются в процессе эксплуатации под действием воздуха. Однако у меди окисление происходит значительно медленней, и сама по себе пленка (зеленоватый налет) довольно легко разрушается, поэтому неплохо проводит ток (хотя проходимость немного ухудшается). У алюминия же окисление происходит гораздо быстрее, а сама оксидная пленка очень плотная и плохо проводит ток. Окисленные соединения на скрутках, сжимах или клеммах чаще всего становятся причиной горения контакта. Удалить оксидную пленку можно кварцево-вазелиновой смазкой, но найти ее в магазинах не так-то просто, да и это дополнительные расходы и время на обслуживание.
3. Механическая прочность
Медный провод более гибкий и прочный, чем алюминиевый. В процессе монтажа жилы приходится изгибать, например, для соединения в распредкоробках и розетках. Медные жилы могут выдержать многоразовое изгибание без повреждения, а вот алюминиевые лишь 5 — 10 изгибаний, а дальше ломаются.
Особые проблемы алюминиевая проводка создает, когда нужно ремонтировать соединения в распредкоробках — старый алюминий уже имеет микротрещины, поэтому при одном неверном движении жила может обломаться и придется снимать часть штукатурки, чтобы вытащить хоть немного провода.
4. Теплопроводность
Данный параметр характеризует способность проводника рассеивать тепло. Чем выше коэффициент теплопроводности, тем лучше металл рассеивает тепло. У меди коэффициент теплопроводности составляет 389,6 Вт/м* °С, а у алюминия 209,3 Вт/м* °С. То есть медь почти в два раза лучше рассеивает тепло, чем алюминий
Особенно это важно в местах соединений, где провод греется сильнее всего. При одной и той же нагрузке медь в два раза быстрее будет отводить тепло (точнее не нагреваться)
Почему ПУЭ в 2001 году главой 7.1 запретили прокладку алюминиевых проводов в жилых зданиях
До начала нашего века запрета на использование алюминия в бытовой проводке не было. Он прекрасно и долго работал в жилищах наших родителей, дедушек и бабушек.
Стоимость таких проводов дешевле, а надежность обеспечивалась соблюдением допустимых нагрузок. Однако с конца прошлого века в домах и квартирах резко возросло число электрических помощников: всевозможных приборов, машин, оборудования.
Нагрузка на бытовую схему резко возросла и у многих жильцов достигла критической величины. Алюминиевый же провод сечением 2,5 мм квадратных, проложенный в закрытой трубе, способен нормально передавать ток до 16 ампер или мощность — 3,5 киловатта сети 220.
Сейчас же один электрочайник на 2 кВт не редкость, а к нему незаметно добавляются холодильники, морозильники, стиральные и посудомоечные машины, пылесосы, обогреватели.
Если этот процесс не контролировать (что типично для простых домохозяек), то вполне вероятно возгорание изоляции. В зданиях из бетона, кирпича или камня около закрытой проводки гореть особо нечему.
А вот внутри любых деревянных домов, монтаж проводки должен выполняться со строгим учетом требований пожарной безопасности. Но это правило зачастую нарушено по различным причинам.
Надо учитывать, что внутри хорошо просушенной десятилетиями древесины остаются опилки, стружки, пыль, способные вспыхивать как порох от малейшей искры. Они создают аварийную пожарную ситуацию.
Кроме перегрева металла пожар может вызвать и плохой электрический контакт в любой оконечной точке: розетке, выключателе, патроне лампы.
Его температура зависит от многих конструкционных факторов, но преобладающими при эксплуатации являются величина тока и усилие контактного нажатия.
Большая часть населения игнорировала или просто не понимала эти вещи и эксплуатировала бытовую сеть с грубыми нарушениями ПТЭ.
Из-за повышенных электрических нагрузок и плохих контактных соединений количество пожаров в частных домах в конце прошлого века возросло до такой степени, что в трактовке новых правил ПУЭ был введен запрет на установку алюминиевой проводки в строящихся зданиях жилого фонда.
Преимущества и недостатки проводки из алюминия
Сразу нужно отметить, что электропроводка, сделанная из алюминия, считается не самой качественной и надежной. Так или иначе, но именно эта разновидность системы установлена в большей части старых квартир. Этот тип обладает следующими преимуществами:
- маленькая масса (алюминиевые сплавы весят гораздо меньше, чем другие материалы, которые применяются в качестве проводников электрической энергии);
- устойчивость к воздействию коррозии (алюминий мгновенно окисляется при контакте с воздухом, формируя защитную пленку на проводе).
Сегодня алюминий в электропроводке зачастую применяется для создания силовых кабелей, где цена материала и его масса крайне важны. Яркий пример — кабели СИП, жилки которых сделаны из алюминия.
Однако в современных новостройках предпочитают не устанавливать проводку на основе алюминия. Это обусловлено следующими недостатками этого материала:
- высокая степень текучести (алюминий отлично растягивается, что является недостатком при устройстве винтовых соединений проводов);
- ломкость (при долгой эксплуатации алюминиевые кабели будут переламываться, особенно при перегреве и существенных нагрузках).
Эти недостатки приводят к небольшому сроку службы всей установки. Примерный срок службы алюминиевой проводки в квартире — до 26 лет.
