Адгезиметр покрытий амц, константа, псо, см-1

Виды адгезиметров

На рынке представлено множество видов адгезиметров. Они обладают собственными особенностями конструкции. Выделяют следующие типы адгезиметров:

Адгезиметр механический

Данный вид приборов предназначен для того, чтобы определить уровень сцепления лакокрасочного покрытия и отдельного вида материала. Данный вид адгезиметра является незаменимым при работе с металлическими материалами. Принцип его работы заключается в том, что он прикрепляется к поверхности определенного материала и снимает все показания. После этого строитель получает итоговое значении адгезии.

Адгезиметр электронный

Данный вид прибора является удобней, чем его предшественник, представленный механическим адгезиметром. Сегодня чаще всего строители и другие виды работников используют именно его для того, чтобы во время строительного процесса получать наиболее точные показатели. Его не обязательно использовать только га ровных поверхностях. Они применяется на округленных основаниях. Главным его преимуществом является то, что он может работать даже без наличия дополнительных источников питания. Во время работ нет необходимости искать место для его подключения, потому что он работает в автономном режиме. Благодаря такому прибору определяется и минимальное значение и максимальное.

Адгезиметр гидравлический

Данный вид адгезиметра используется в большинстве случаев на ровных типах поверхностей. В редких случаях его используют для вогнутых материалов. Данное измерительное оборудование работает в автономном режиме. Нет необходимости на строительной площадке искать источники питания для него. Для больше достоверности показателей его есть возможность оснастить дополнительной системой измерения показателей. Он применяется даже в местах, где есть опасность взрыва.

Немного подробнее об устройстве

Чаще всего они используются при проведении лабораторных, ремонтных и строительных работ.

Их работа основывается на методах:

• отрыва,
• ультразвукового или магнитного определения,
• сдвига, решетчатого или параллельного надреза.

Правильное использование средств измерений зависит от индивидуальных особенностей конструкции изделия, его принципа действия, назначения.

Они бывают:

• механическими,
• электронными,
• гидравлическими.

Одни приборы предназначены для проверки лакокрасочных покрытий, другие – строительных составов, пленок, изоляции и других материалов. Для правильного выбора необходимо знать, как и что измеряется адгезиметром конкретного вида.

Адгезиметр СМ-1

Прибор предназначен для определения усилия прилипания битумного изоляционного покрытия к поверхности трубопровода. Измерения данным прибором производят при температуре от – 15 до 25 градусов по Цельсию (от 258 до 298 К). В случае эксплуатации адгезиметра при температуре выше 25 градусов (298 К), допускается показатель, характеризующий адгезию битумной изоляции, менее 0,2 мПа (2,00 кгс/кв. см). Для получения результата оценку адгезии проводят в трех точках, расстояние между которыми не менее 0,5 м.

Область применения адгезиметра СМ-1: прибор эффективен при работах по контролю качества изоляционных работ в заводских и полевых условиях.

Отличительные особенности адгезиметра:

• Удобен в эксплуатации
• Осуществляет контроль адгезии покрытий, созданных на основе битумных пластик, по методу Б, в соответствии с приложением 4 ГОСТ 25812-83

Комплект поставки

• Блок адгезиметра СМ-1
• Стальной резак для надреза покрытия
• Паспорт и руководство пользователя адгезиметра
• Чехол для хранения адгезиметра

Внимание! Производитель оставляет за собой право изменить комплект поставки

Дополнительно

Высококачественный прибор адгезиметр СМ-1 позволит своему владельцу достичь немалых успехов в сфере диагностики и решения задач разных уровней сложности. Он обеспечит оператора всем необходимым для осуществления оперативной и эффективной диагностики. Объектами исследований, главным образом, являются трубы с изолирующим нанесением на битумном основании.

Адгезиметр СМ-1 производит диагностику в трех зонах, которые располагаются на дистанции не менее полуметра друг от друга. Аппарат фиксирует адгезию, когезию и случаи со смешанными типами нарушений. Принцип работы с прибором следующий: оператор делает на материале надрез до самого металла, после чего на образец защитного слоя передается некоторое усиление, которое оказывает деформирующее воздействие на пружины прибора. Получившиеся результаты определяются специальным датчиком. Аппарат способен работать при температурах от -15°С до 25°С. При более высоких показателях возможно функционирование устройства при значениях менее 0,2 Мпа. Размеры аппарата составляют: 190x80x110 мм. Вес: 2,7 кг.

Конструктивно СМ-1 представляет собой набор различных приспособлений, которые находятся в прочной оболочке. Так в него входит динамическая система ведущего и ведомого механизмов со специальной пружиной. Имеется кронштейн с винтом и стопорной гайкой. Лезвие для защитного слоя располагается внутри вертикального штока.

На нижнем основании аппарата имеется четыре опорных лезвия, они используются для фиксирования устройства на исследуемом объекте. На верхней части крышки находится шкала для определения показателей датчика.

Для тех, кто ищет оптимальное соотношение цены и качества, стоит задуматься о приобретении такого прибора, как адгезиметр СМ-1, он позволит оператору достичь поставленных целей в сжатые сроки наиболее простым способом.

Технические характеристики

Внешние габариты прибора	190х80х110 мм
Вес адгезиметра	Не более 2,35 кг
Вес адгиземетра в чехле	Не более 2,7 кг
Внешние габариты чехла	290х130х100 мм

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления

Электронный адгезиметр амц 2 50 – комфорт и легкость измерений

У адгезиметра амц 2 50 эргономичный дизайн. Многим специалистам он становится незаменимым помощником при решении задач в различных производственных сферах. Современный прибор этой модели экономит время при измерении качества изоляции, может заменить электронный безмен.

Надежный адгезиметр амц функционирует при 20 градусах мороза и 45 градусах жары, влагоустойчив, не боится частиц пыли.

Он укомплектован:

• звуковой сигнализацией событий,
• жидкокристаллическим индикатором без подсветки, мгновенно отражающим текущее значение прилагаемых усилий,
• усовершенствованным типом датчика,
• цифровой шкалой,
• USB-портом для подключения к персональному компьютеру.

Компьютерная обработка позволяет получить подробные сведения о результатах взвешивания от 0.05 до 50 кг, определения среднеинтегрального значения сцепления от 0.01 до 50 кг. Плюс к этому электронный адгезиметр модели АМЦ 2-50 предоставляет возможность визуализации и записи полученной информации, автоматического заполнения форм комплексных отчетов.

Адгезиметр-решетка Эксперт-АР

Адгезиметр-решетка «Эксперт-АР» – это инструмент для определения адгезии (устойчивости к отслаиванию) методом решетчатых надрезов по ГОСТ 31149 (ISO 2409). Данный метод применяется для определения адгезии однослойных или многослойных лакокрасочных покрытий к окрашиваемой поверхности, или адгезии между слоями разных покрытий. Метод работает с покрытиями нанесенными на твердые (металл) или мягкие (древесина, штукатурка) основания. Толщина покрытия для испытаний методом не должна превышать 250 мкм. Для покрытий толщиной более 250 мкм, используют метод определения адгезии Х-образным надрезом по ГОСТ 32702. Метод решетчатых надрезов не применяется для текстурированных (шероховатых) покрытий.

В чём суть метода определения адгезии

Как определяют адгезию лакокрасочного покрытия?

Бритвенным лезвием проводятся по 6 насечек длиной 20 мм во взаимно перпендикулярных направлениях, в результате чего получается сетка из отделённых друг от друга квадратиков лакокрасочного покрытия.

Есть даже специальный прибор для определения адгезии

Для создания надрезов есть специальные приборы, например, Адгезиметр РН. Адгезиметр представляет собой мощный резак, который создает решетчатый надрез лакокрасочного покрытия с использованием износостойкой многолезвенной фрезы.

Рис. 2. Набор для определения адгезии

Как оценивается величина адгезии с помощью «метода решётчатых надрезов»

По характеру и площади разрушения покрытия оценивается величина адгезии покрытия.

Рис. 2. Схема оценки адгезии лакокрасочного покрытия с использованием адгезиметра

• на покрытиях толщиной менее 60 мкм размер единичного квадрата должен быть 1×1 мм
• на покрытиях толщиной от 60 до 120 мкм 2×2 мм
• на покрытия толщиной от 120 до 200 мкм 3×3 мм
• к покрытиям толще 250 мкм этот метод не применим

На сделанную сеточку наклеивается скотч (полагается предварительно отмотать от рулона и выбросить 1 виток), который потом срывается быстрым движением перпендикулярно поверхности.

Что является мерой адгезии?

Количество сорванных вместе со скотчем квадратиком и является мерой адгезии.

В результате проверки этим методом оценивается как интегральная величина адгезии, так и отсутствие её точечных нарушений.

Практика показала, что этот метод может быть с успехом реализован с применением подручных материалов, то есть бритвенного лезвия и прозрачного скотча.

Что такое хорошая адгезия?

Качественные материалы, нанесённые с соблюдением должной технологии, удерживаются на мебельных поверхностях так, что все квадратики остаются на своих местах.

По стандарту полагается проверять адгезию не менее, чем в 3 местах изделия.

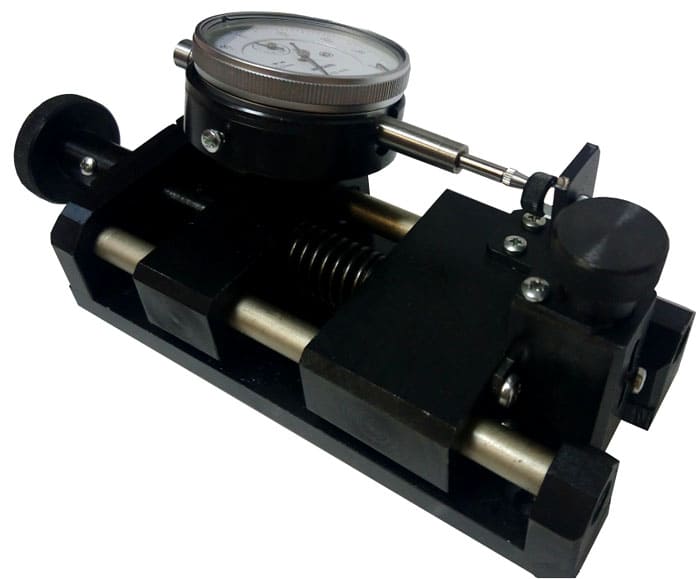

Адгезиметр СМ-1

Адгезиметр СМ-1 представляет собой механический прибор, предназначенный для определения адгезии, когезии и смешанного вида разрушений изоляционного покрытия трубопроводов на битумной основе. Прибор используется для качественного и количественного определения усилия или силы прилипания битумной изоляции к поверхности металлического трубопровода. Измеритель адгезии применяется при проведении испытаний и плановых осмотров металлоконструкций на предмет дефектов в изоляции и для периодического мониторинга качества изоляционных работ и контактной диагностики прочности покрытий. Устройство эффективно работает как в заводских, так и в полевых условиях.

Согласно Приложения 4 ГОСТа 25812-83 измерение адгезии битумных покрытий с помощью прибора СМ-1 осуществляется по методу Б. Измерения проводят в интервале температур защитного покрытия от минус 15 до 25 °С. При температуре выше 25 °С допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала. Калибровка адгезиметра СМ 1 проводится предприятием изготовителем по методике МК5024273.02.14. Межкалибровочный интервал прибора составляет 1 год.

Виды разрушений:

• Адгезионный – обнажение до металла
• Когезионный – отслаивание по подклеивающему слою или по грунтовке
• Смешанный – совмещение адгезии и когезии

Сравнительная таблица технических характеристик адгезиметров

Параметр	Адгезиметр СМ-1	Адгезиметр СМ-1У	Адгезиметр ИА-1	Адгезиметр АР-2М	Адгезиметр АР-2Э
Тип контролируемой изоляции	битумная	битумная, полимерная	битумная, полимерная	полимерная	битумная, полимерная
Регулировка высоты адгезиметра над изоляцией	нет	нет	нет	нет	есть
Индикация показаний	стрелочная	стрелочная	стрелочная	стрелочная	цифровая
Отображение усилия	в мм, требует пересчета	в мм, требует пересчета	в мм, требует пересчета	в кг, не требует пересчета	в кг, не требует пересчета

Комплект поставки:

• адгезиметр СМ-1;
• футляр;
• паспорт.

Дополнительные материалы:

• сертификат;
• паспорт.

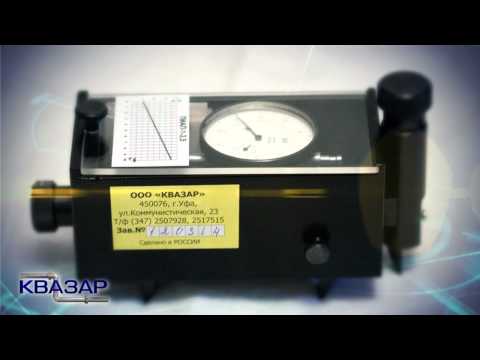

Видео презентация адгезиметра СМ-1

Подпишитесь на наш канал YouTube

Купить адгезиметр СМ-1 можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра СМ-1 указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий, Поверка адгезиметров.

Адгезиметр СМ-1 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Адгезиметр Константа СА2

Адгезиметр Константа СА2 предназначен для определения адгезии (усилия прилипания) на сдвиг битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях в соответствии с ГОСТ Р 51164: по методу А (контроль защитных покрытий из полимерных лент) и по методу Б (контроль защитных покрытий на основе битумных мастик). Прибор может использоваться как в цеховых, так и в полевых условиях при контроле качества изоляционных работ. Принцип действия адгезиметра Константа СА2 основан на измерении линейных деформаций, возникающих от усилий сдвига пружины, установленной в корпус. Измерение усилия прилипания защитного покрытия характеризуется усилием сдвига или отслаивания образца изоляции, которое фиксируется индикатором. Адгезиметр Константа СА2 является испытательным оборудованием (не средством измерения) и поверке не подлежит.

Для определения усилия прилипания полимерного покрытия ножом вырезают полосу изоляционного покрытия, надрезают конец вырезанной полосы, приподнимают ее на 15–20 мм для закрепления полосы в зажиме прибора и добиваются устойчивого усилия отслаивания (максимальное значение, фиксируемое индикатором). Для определения усилия прилипания битумного покрытия сверлом вырезают образец до металла трубы, устанавливают прибор на изоляционное покрытие так, чтобы передняя грань штока находилась против торцовой плоскости вырезанного образца и, вращая маховик, фиксируют величину усилия сдвига по максимальному показанию на индикаторе и рассчитывают величину адгезии.

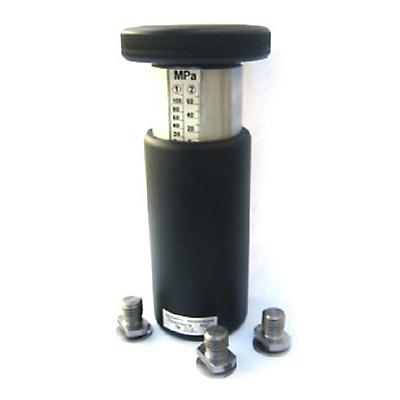

Адгезиметр Константа-АЦ

Механический адгезиметр Константа-АЦ предназначен для контроля величины адгезии (силы сцепления) лакокрасочных и других покрытий с основанием и между слоями, а также когезии материалов. В основу работы прибора положен принцип измерения удельного усилия отрыва покрытия от подложки, либо для когезионного разрушения покрытия. Цилиндрический тестовый образец (грибок) приклеивается к испытуемому покрытию, участок покрытия вокруг образца (грибка) подрезается до подложки, к образцу присоединяется прибор адгезиметр и с его помощью образец оттягивается от тестируемой поверхности. Сила, прилагаемая к образцу, увеличивается, пока образец не оторвется вместе с куском покрытия или не будет достигнута установленная заранее величина. Сила, которая потребовалась для отрыва образца (или же сила, которую образец выдержал), характеризует предел прочности покрытия на разрыв, измеряемый в МПа.

Благодаря применению быстрополимеризующихся клеев можно довольно оперативно контролировать процесс адгезии. Прибор соответствует ГОСТ 32299 (способ 9.4.2), ГОСТ 27325, ISO 4624 (метод 9.4.2), ISO 16276-1, ASTM D 4541, ASTM D 7234.

Технические характеристики адгезиметра АМЦ-1 приведены в таблице

Параметр	Грибок №1	Грибок №2
Усилие отрыва, кг	до 1800
Диаметр основания для образцов (грибков), мм	15, 1	19, 5
Удельное усилие отрыва Fy, Мра	до 10	до 6
Цена деления, Мра	1	2
Габаритные размеры (диаметр х высота), мм	не более 52 х 150
Масса, кг	не более 1

Комплект поставки:

• адгезиметр;
• грибок: №1 – 3 шт., №2 – 3 шт.;
• 2 балеринки для вырезания участка контроля;
• клей эпоксидный двухкомпонентный;
• циакриновый клей;
• футляр;
• руководство по эксплуатации.

Видеоинструкция по применению адгезиметра Константа-АЦ

Подпишитесь на наш канал YouTube

Купить адгезиметр Константа-АЦ можно по официальной цене производителя указанной в прайс-листе. Цена адгезиметра Константа-АЦ указана с учетом НДС. Смотрите так же разделы: Адгезиметры, Вихретоковые толщиномеры покрытий, Магнитные толщиномеры покрытий.

Адгезиметр Константа-АЦ можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Адгезиметры, работающие методом равномерного отрыва

К таковым можно отнести все модели, которые работают методом определения усилия сдвига, превышающего показатели прочности сцепления покрытия.

В нашей стране механические адгезиметры выпускаются компанией Константа. Среди линейки производителя наибольшей популярностью пользуется модель Константа АЦ – удобный инструмент для вычисления силы адгезионного сцепления между поверхностью и различными лакокрасочными материалами.

Само устройство изготавливается согласно ГОСТ 27325. Внутри корпуса модели находятся подпружиненная ручка, с внешней стороны которой размещается измерительная шкала, захват и грибок.

Грибок прислоняется к требуемому покрытию, после этого усилие отрыва создается за счет пружинно-винтового механизма. При этом его значение не должно быть больше 1800 H. Все показания измеряются в единицах механического напряжения, где допустимая погрешность достигает 0,5-2,0 Мпа. В случае удельного предельного усилия погрешность не должна превышать 6-10 Мпа. В наборе поставляется пара грибков различного диаметра.

Среди модельного ряда отечественного изготовителя имеются и более простые версии, к их числу относятся адгезиметры-решетки АР, которые применяются для оценки качества лакокрасочного покрытия. Устройства работают путем создания системы перпендикулярных надрезов. При помощи 4-палубной шкалы при визуальном осмотре оценивается качество покрытия.

Наиболее мощными устройствами считаются механические адгезиметры Elcometer, способные испытывать максимальное давление отрыва вплоть до 50 Мпа. В наборе имеется специальный упор, который размещается на рабочей поверхности. При помощи муфты он крепится к поворотной ручке, которая и создает требуемое усилие. Показания выводятся на ЖК-дисплей. Модель отлично подходит для оценки адгезии любых типов материалов, при этом погрешность измерений составляет 1 процент.

Хочется выделить и электронный адгезиметр ОНИКС-1.АП, который часто применяется в строительной области. Свое назначение инструмент чаще всего находит при оценке усилий отрыва различных поверхностных покрытий, будь то штукатурка, клеевые соединения, плитка, гидроизоляция и т.п. Программа нагрузки выбирается заранее, где в роли нагружаемого элемента выступает стальная пластина либо диск. При включении устройства все технологические параметры, будь то сила отрыва, текущее усилие, скорость и др. фиксируются в автоматическом режиме. Единственное, ход нагружаемого прибора нужно выбирать исходя из степени усилия отрыва!

После нескольких испытаний модель может в автоматическом режиме обрабатывать полученные данные. USB-разъем дает возможность подключать ОНИКС-1.АП к ноутбуку либо компьютеру. Работа осуществляется от аккумуляторной батареи.

Куда проще функционируют адгезиметры, проводящие испытания на кручение. К данной группе можно отнести приборы линейки ПСО, к примеру, ПСО МГ-4. Помимо определения адгезии, они применяются и для оценки качества крепления стальных элементов после пристрелки монтажными пороховыми пистолетами.

Устройства ПСО-серии имеют погрешность 2 процента, что объясняется сложностью считывания усилия отрыва при работе с вращающимися образцами. Что касается усилий, то модели рассчитаны на показания 50-10000 H.

Адгезиметры, использующие метод неравномерного отрыва

В некоторых случаях отделение покрытия или плёнки от основного материала происходит постепенно, в результате расслаивания или отслаивания. При этом достовернее оценивать интенсивность адгезии не по усилию отрыва, а по углу и характеру отслаивания. По такому принципу действуют адгезиметры, вызывающие пространственное разрушение плёнки, в частности, электронные приборы марок АМЦ 2.20 или АМЦ 2.50.

Принцип действия таких измерительных устройств следующий. К определённому участку поверхности прикладывается изгибающий момент, который вызывает напряжения в зоне перехода от поверхностного покрытия к основному материалу. Покрытие начинается раскалываться, и – далее – неравномерно отдираться. Фактический момент отрыва постоянно сравнивается с эталонным значением, которое было задано до начала испытаний, о чём извещает звуковой сигнал. В момент начала отслаивания тон сигнала меняется, а прибор приступает к сравнительной оценке фактического момента.

Образцы для исследования подобным методом нуждаются в предварительной подготовке. Сам процесс определения интенсивности расслаивания таков:

Ножом прорезается покрытие вплоть до основной поверхности, и вырезается образец-шаблон определённых размеров

Край отрезанной полосы осторожно приподнимается, и прикрепляется к захвату адгезиметра. По считывающему устройству прибора устанавливают силу отрыва поверхностной плёнки, которое и служит мерой адгезионных сил

Поскольку в адгезиметрах рассматриваемого типа отсутствуют механические преобразователи усилия и момента, то их можно использовать и при отрицательных температурах внешнего воздуха. Как и в любых электронных приборах, здесь имеется возможность работы от аккумуляторной батареи, а разъём USB обеспечивает подключение не только зарядного устройства, но и компьютера. Недостаток устройств, действующих по принципу определения неравномерности отрыва – сложность подготовки образца.

Значительно проще работают адгезиметры, определяющие прочность адгезии в результате испытания на кручение. К этой группе относятся измерители адгезии серии ПСО, например, ПСО МГ-4. Кроме определения сил отрыва поверхностных покрытий, их можно использовать для оценки качества пристрелки стальных деталей пороховыми монтажными пистолетами.

Линейка приборов серии ПСО рассчитана на усилия от 50 до 10000 Н, при погрешности получаемых результатов ± 2% (повышенный процент объясняется сложностями фиксирования усилия отрыва для вращающегося образца).

Цена адгезиметров определяется их техническими возможностями и точностью получаемого результат. Например, адгезиметры АР можно приобрести за 6500 руб., механические адгезиметры – за 25000…29000 руб. Цена на электронные адгезиметры стартует от 36000 руб.
