Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы
На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.
Watch this video on YouTube
Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки? Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?
Сферы применения
Применение тепловизоров в военном деле Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.
В военной технике
Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.
Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.
В морских приборах
Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.
Охота
Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи
Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости
Обследование зданий
С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.
Применение тепловизора в медицине
Медицина
Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.
Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.
Чрезвычайные ситуации и АСР
Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.
На эту тему ▼
Тепловизор пожарный ISG К250
Технические характеристики и описание устройства
Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.
Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.
Сколько стоят тепловизоры высокотехнологичного класса

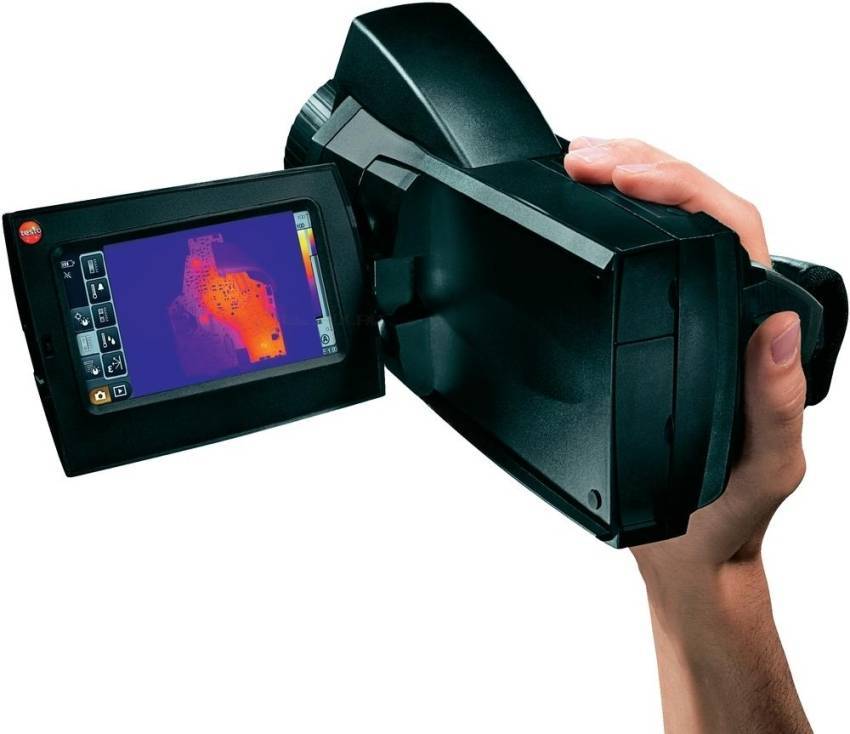

Открывает данную группу модель тепловизора Tеsto 890-2 с разрешением детектора 1280х960р и экрана 480х272р. Для камеры видимого диапазона данный параметр равен 5 Мп. Тепловая чувствительность прибора составляет 0,04 ºС. Тепловизор может работать на протяжении 4,5 часов благодаря быстрозаряжаемому литий-ионному аккумулятору. Прибор способен увеличивать снимки в 3 раза, что не влияет на качество изображения.
В комплектацию к тепловизору входят сменные телескопический и широкоугольный объективы, позволяющие выполнять обследование с некоторого расстояния или очень близко к объекту. Прибор может измерять влажность поверхности, которая сканируется. Для выполнения такой процедуры вручную устанавливается температура точки росы поверхности. Такая опция дает возможность определить места с высоким риском образования конденсата и зарождения плесени. Стоимость прибора составляет 890 тыс. руб.
Тепловая чувствительность прибора Tеsto 890-2 составляет 0,04 ºС
Важно! Данная модель тепловизора умеет формировать панорамные изображения в случае обследования протяженного объекта. Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб
Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана
руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана
Другой высокотехнологичной моделью является тепловизор Flukе TіХ580, стоимость которого достигает 1,3 млн. руб. Такой прибор отличается от многих других устройств. Благодаря нетрадиционной форме и возможности вращать дисплей, тепловизор внешне схож с видеокамерой. Прибор имеет увеличенную диагональ экрана. Управление работой устройства осуществляется при помощи сенсорного экрана.
Благодаря особой функции оборудования удается получить четкие изображения с хорошей резкостью. Модель имеет широкоугольный объектив, позволяющий обследовать крупные объекты без использования дополнительного объектива. Разрешение дисплея и экрана равно 640х480р. Тепловая чувствительность устройства – 0,05 ºС. Может записывать обычные и радиометрические видеоизображения.
Прибор обладает возможностью беспроводного соединения с планшетами, ПК или Аndroid. Тепловизор одновременно может вывести изображение на 5 устройств. Прибор непрерывно работает в течение 3 часов благодаря наличию двух батареек с функцией определения уровня заряда.
Благодаря нетрадиционной форме тепловизор Flukе TіХ580 имеет возможность вращать дисплей
Тепловизоры являются удобным и эффективным оборудованием для определения качества теплоизоляции здания и выявления возможных дефектов
Настройка тепловизора до начала обследования здания
Настраиваем оборудование базовыми настройками:
- Установка для верхнего
и нижнего предела температуры. - Настройка диапазона термозахвата.
- Выбор уровня тепловой защиты (иногда называют
«интенсивность» и
«отличие»).
Остальные настройки необходимо производить в соответствии
материалов
стен и типа теплоизоляции. Тепловизор позволяет произвести массу
дополнительных настроек, которые желательно все изучить. После
качественной настройки ИК-камерой легко выявить общие тепловые мосты,
такие как крепежные шпильки утеплителя или плохой теплоизоляционный
слой каркасных соединений сандвич панелей. Хорошо настроенный
тепловизор покажет все пустоты теплоизоляции. После тепловизионного
обследования внешней стороны здания, специалист термографии обычно
сразу переходит вовнутрь помещения. Здесь выявляются до 90% всех
строительных и отделочных дефектов. Как и в случае наружного осмотра,
идея заключается в сканировании дефектов поверхности. После
первоначальной проверки, большинство термографистов проветривают
помещение, чтобы сбросить внутреннее давление. Вентиляционным
сквозняком увеличивается расход воздуха и его утечки из здания через
трещины в стенах, полах и потолках. Таким образом, воздух иной
температуры скапливается в области трещин, создавая видимые перья в
тепловых изображениях.
Как выбрать тепловизор для самостоятельных замеров: советы профессионалов
При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.
Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур
Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места
Лучшие производители
Российский бренд. На рынке с 2010 года. Специализация – поисковое тепловизионное оборудование для МЧС, армии, охоты. Популярность ее моделей объясняется применением инновационных технических решений и их высокой функциональностью.
Condtrol
Российский производитель приборов неразрушающего контроля. Компания продавала свои разработки известным производителям: Trible, Laserliner, Ryobi. С 2007 г. производит недорогие модели с использованием качественных компонентов от ведущих мировых производителей.
Elitech
Российский бренд. Заводы в Китае, Республике Беларусь. Узлы и компоненты производят на заводах в Италии. Благодаря столь широкой географии производственных подразделений, компании удается бюджетные и качественные аппараты.
Pulsssar
Белорусское подразделение американской компании Ykon Advanced Optics. На рынке с 2006 года. Основные направления работы – изделия для охотников, поисковиков, спасателей, туристов и охранных систем. Популярные модели ее тепловизионных прицелов Pulsssar Thermion пользуются повышенным спросом
Flir
Крупнейший производитель тепловизоров из США. На рынке более 40 лет. Заводы в Европе, головной офис в Портленде. Выпускает аппараты бесконтактного исследования объектов любого формата и назначения в огромном ассортименте.
ANT
Американская компания, специализируется в выпуске наблюдательных приборов, прицелов, лазерных дальномеров.
Fluke
Еще один крупный американский производитель, являющийся мировым лидером в производстве КИП. Головной офис в Эверетте, заводы в США, Европе и Азии. Профессионалы широко используют модели серий Fluke Ti, TiS и TiR, выполняя энергоаудит в строительной сфере. Приборы фирмы отличает резкость, автоматическая фокусировка, матрицы с высоким разрешением.
Testo
Германская компания более 50 лет производит КИП. Выпускает оборудование для бытового и профессионального применения. Большинство ее аппаратов присутствуют в Госреестр средств измерений РФ и выполняют задачи промышленного, технического и строительного энергоаудита.
Seek Thermal
Американская частная компания из Санта-Барбары. Ее специализация – бытовые изделия массового потребления хорошего качества с широким функционалом и по доступной цене.
Список достойных производителей можно продолжить. Какой фирмы прибор лучше купить, решать вам. Для начала следует прочесть описание товара, выяснить, сколько стоит интересующая вас модель, выслушать советы и рекомендации опытных пользователей
Устройство и принцип работы
Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.
У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию
У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.
После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.
Некоторые модели тепловизоров имеют встроенные интерфейсы для моментальной беспроводной передачи цифровой информации. Регистрируемый тепловой контраст в поле зрения тепловизора позволяет визуализировать сигналы на экране прибора в полутонах черно-белой палитры или в цвете.
На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.
По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт
На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.
На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.
Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.
Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.
Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.
Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.
Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.
Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом
Еще один важный параметр – разрешение матрицы. Устройства с большим количеством чувствительных элементов дают более качественные двухмерные изображения, чем тепловизионные приборы с меньшим разрешением матрицы-детектора.
Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.
Основные категории тепловизионного обследования
- Тепловизионное обследование многоквартирного дома обычно охватывает следующие коммуникации:
- Состояние стен, пола, крыши, кровли, потолков, окон и дверей (проверяется качество монтажа, устанавливается наличие трещин и зазоров, которые негативно влияют на теплосбережение).
- Выявление дефектов в тепловой системе дома. Технические дефекты могут иметь различную природу — скрытые трещины, неправильное расположение радиаторов и так далее.
- Контроль труб водо- и теплоснабжения в здании и снаружи него. Функционирование естественных источников тепла и систем удаления дыма (скажем, это могут быть камины, тепловые печи, дымоходы и дымовые трубы).
- Проверка тепловых энергосистем (горячая вода, отопление, автономные системы питания, теплотрассы). Работа электрических коммуникаций, холодильных установок, кондиционеров.

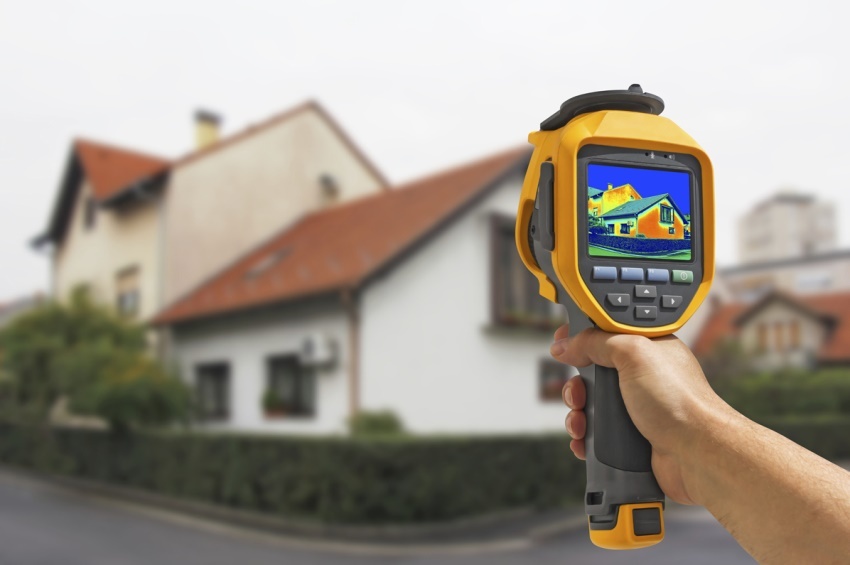

Зачем выполнять обследование дома тепловизором
Утечка внутреннего тепла в большей степени происходит вследствие излучения. С поверхности стен внутри помещения нагретый воздух передается наружу через мостики холода, где рассеивается в окружающую среду. Человеческий взор не замечает такого перемещения. Это может сделать специальная цифровая техника. Одним из вариантов таких приборов являются тепловизионные камеры.
До начала утепления дома следует провести тепловизионное обследование, которое поможет рассчитать требуемые затраты на утепление
Тепловизор представляет собой дифференциальный прибор, определяющий градации температур в исследуемой области с последующим сравнением их между собой. На дисплее прибора показана тепловая гистограмма, которая накладывается на реальную картинку. Работа тепловизора заключается в выявлении проблемных участков, что осуществляется посредством определения температуры в конкретной области при помощи встроенного пирометра. Тепловая гистограмма наглядно отображает места с достаточной степенью изоляции и зоны, требующие дополнительного утепления.
Если планируется выполнение теплоизоляционных мероприятий, такое обследование поможет увидеть реальную картину теплопроводности ограждающих конструкций здания. Теплоизоляционное исследование рекомендуется выполнять раз в 5-7 лет, поскольку для утеплителя характерна усадка. Особенно это заметно в случае каркасных конструкций с утеплением в виде минеральной ваты, подвергающейся усадке, или сооружений из сруба, которые периодически нуждаются в конопачении.
Тепловизором как рентгеном сканируется помещение изнутри и снаружи здания
Отчет о проведении комплексного ТВО объекта
Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.
К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:
- Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
- Ссылки на государственные нормативы и требования, на которые опирался эксперт.
- Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
- Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
- Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
- Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
- Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.
Как проводится тепловое исследование
Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.
В общем случае алгоритм ТВО выглядит следующим образом:
Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.
Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).
Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.
По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.
Основные правила и рекомендации при проведении обследований
Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.
Перечислим основные из них:
- Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
- Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
- Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.
Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.
Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы
Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)
Как производят тепловизионное обследование
Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте
Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.
Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.
Пример обследования узлов тепловизором на предприятии
Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.
Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом
Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской
Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье
Testo 830-T2
- Диапазон измерений: ИК – от -30 до +400 ºС. Конт. – от -50 до +500 ºС.
- Погрешность – ИК ±1,5 ºС/Конт ±2 ºС.
- Оптика – 12:1.
- Частота измерений – ИК 0,5 с./Конт. 1,75 с.
- Габариты – 190х75х38 мм.
- Масса – 200 г.
Testo 830-T2 – профессиональная модель, оснащенная двухточечным лазерным целеуказателем и дополнительным зондом температуры. Это значит, что прибор можно использовать как для дистанционного, так и контактного измерения температуры. Для исследования труднодоступных мест имеется дополнительный зонд. Источником питания служит батарейка типа «Крона» с напряжением 9В.
Современный процессор гарантирует низкую погрешность измерений. К преимуществам модели можно отнести мощную оптику и лазерный целеуказатель, действующий даже на больших расстояниях. Конструкцией предусмотрена возможность настройки двух предельных значений. В случае превышения установленных показателей прибор уведомляет пользователя об этом с помощью оптического и звукового сигнала. К относительным недостаткам можно отнести разве что отсутствие внутренней памяти, что не дает возможности сохранять результаты измерений. Комплект поставки включает в себя кожаный чехол для переноски пирометра, который обеспечивает надежную защиту от ударов и других механических повреждений, а также крепление на ремень.
Как выбрать тепловизор
Тепловизор — верный помощник инженеров стройконтроля, специалистов по техническому обследованию и энергоаудиторов. Он помогает определить качество теплоизоляции, обнаружить мостики холода, проверить работу отопительных приборов и т.д. Но иногда тепловизор трудно выбрать: нужно знать, какие функции точно не пригодятся, чтобы не переплатить за него.
Например, чтобы обследовать стены частных домов, подойдет тепловизор до 200 тысяч рублей. На более крупных объектах — общественные и промышленные здания — функциональности бюджетных приборов будет недостаточно. Здесь ценник варьируется от 200 тысяч до 2 млн рублей.
6 шагов по выбору строительного тепловизора
Шаг 1. Выберите разрешение детектора.
Шаг 2. Выберите разрешение экрана.
Шаг 3. Выберите тепловую чувствительность.
Шаг 4. Выберите погрешность измерения температуры.
Шаг 5. Выберите необходимые функции.
Шаг 6.Выберите ценовую категорию.
| Разрешение детектора, пикселей | меньше 320х240 | Идеально для: близкого осмотра теплоизоляции стен и инженерных коммуникаций внутри и снаружи частных домов и небольших зданий для определения качества выполненных работ (частная практика). |
| 320х240 | Идеально для: обследования нарушений теплоизоляции зданий, кроме больших объектов вроде промзданий или ЛЭП. Для составления официальных отчётов и заключений. | |
| больше 320х240 |
Идеально для: обследования конструкций и оборудований крупных инженерных сооружений (промздания, ЛЭП, АЭС) на безопасном расстоянии. Для составления официальных отчётов и заключений. | |
| Разрешение экрана, пикселей | меньше 640х480 | Идеально для: быстрого осмотра стен, стыков конструкций и отопительных приборов. |
| 640х480 и выше | Идеально для: комплексного обследования любых типов зданий и сооружений. | |
| Тепловая чувствительность (NETD), °C | >0,6 | Идеально для: разницы температур наружного и внутреннего воздуха не менее 20°C. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться около 250 дней в году. |
| ≤0,6 | Идеально для: разницы температур наружного и внутреннего воздуха 5-10°C и выше. Например, для Москвы при температуре воздуха внутри здания 20-25°C прибором можно пользоваться практически круглый год. | |
| Погрешность измерения температуры | выше 2 °C или 2% | Идеально для: проведения осмотров частных домов и гражданских зданий без детальной обработки результатов. |
| ниже 2 °C или 2% | Идеально для: необходимости составить официальные акты или отчёты по результатам обследования любых зданий. | |
| Функциональность программной начинки | Функция «Картинка в картинке» | Идеально для: составления качественного отчёта и наглядной демонстрации заказчику проблемных мест. |
| Функция видеоизмерения | Идеально для: повышения скорости обработки результатов и качества отчёта. | |
| Функция голосового сопровождения | Идеально для: тех, кто профессионально занимается тепловизионным обследованием и у кого нет времени записывать важные моменты в блокнот. | |
| Цена, тыс. руб | до 250 |
Идеально для: тех, кто предлагает услуги по обследованию коттеджей и частных домов. |
| 250-700 |
Идеально для: юридических лиц с допуском СРО, которые проводят тепловизионные обследования частных и многоквартирных домов, офисных и торговых зданий. | |
| больше 700 | Идеально для: крупных специализированных организаций, которые проводят обследования промышленных и гражданских зданий большой площади и высокого уровня ответственности. |
*Детектор — устройство наподобие объектива фотоаппарата, захватывающее изображение. Чем выше его разрешение, тем качественнее будет картинка.
На рынке можно выделить несколько групп производителей: китайские, российские и западные. Первые отличаются низкой ценой, но специалисты жалуются на высокие погрешности прибора при определении температур. Российские модели отстают в технологичности от западных, но стоят дешевле: они подойдут для обследования частных домов. Нишу тепловизоров на нашем рынке почти полностью занимают европейские и американские производители: Fluke, Flir, Testo и другие.
