Зиговочные машины

2 Виды зигмашин – выбираем привод

Теперь более подробно рассмотрим приводы таких станков. Они, как говорилось выше, бывают ручными. В этом случае все понятно, уже исходя из названия. Абсолютно все операции осуществляются исключительно вручную. Так, валы прижимаются посредством специальной рукоятки, которая расположена в верхней части машины, да и прокручиваются они опять-таки путем вращения рукояти. Чтобы работать на таком оборудовании самостоятельно, необходимы определенные навыки, так как придется одновременно и фиксировать деталь в нужном положении, и крутить ручку. Максимальная толщина обрабатываемого металла на данных машинах не превышает 1,5 мм.

Следующий вид имеет электрический привод. Конечно, он более дорогостоящий, однако и работать с ним намного приятнее. Ведь валы вращаются благодаря мотору-редуктору, а не вручную, при этом с помощью частотного преобразователя можно даже регулировать скорость. Кроме того, такие машины имеют еще и педаль, нажатием на которую и осуществляется управление, так что руки остаются абсолютно свободными. Да и скорость обработки существенно быстрее. Так что значительно повышается выход продукции, и это делает такое оборудование востребованным на производстве, где объем работ достаточно велик. Плюс толщина обрабатываемого металла на таких станках может достигать 5 мм.

Изготовление станка в домашних условиях

Покупать профессиональный зиговочный станок стоит, если работать с листовым металлом приходится часто. Для редких домашних работ экономичнее будет собрать станок в домашних условиях самостоятельно. Для этого нужно найти подходящие чертежи в интернете или книгах, а также необходимые детали. Для простейшего аппарата потребуются:

• корпус аппарата;
• ограничительный щиток;
• колеса для зубчатой передачи;
• кронштейн;
• рабочие валы;
• формирующие ролики;
• цилиндр-хвостовик.

Схема зиговочного станка

План сбора оборудования

Корпус изготавливают со съемной крышкой и защитным кожухом из металла толщиной до 5 мм. Его высота зависит от размера валов, плюс нужно учесть расстояние между ними. Чтобы свободно поднимать прижимной вал, понадобится не менее 2,5 см.

Сборочный чертеж

Для закрепления устройства понадобится станина высотой около 25 см и шириной по размеру корпуса. Ее делают из двух пластин металла, сопряженных в T-образной форме. Крепление аппарата производится специальным стопорным винтом, цилиндрический хвостовик должен войти в чашку кронштейна, вокруг которого поворачивается корпус машины.

Зубчатые колеса обычно берут от старых мотоциклов. А валы вытачивают под их внутренний диаметр. В нижнем рабочем валу нужно просверлить отверстие для ручки. Саму ручку можно сварить или использовать деталь от обычной мясорубки. Под передний подшипник прижимного вала подставляют подвижную опору для более простой выемки материала.

Роликовые детали придется вытачивать самостоятельно. Тем, кто часто применяет зиговочное оборудование, стоит подобрать для этих элементов закаленную сталь. Стоит сразу выточить несколько пар разного профиля. После вытачивания их нужно будет хорошо отполировать. Главный поперечник каждой детали обязан соответствовать расстоянию между центрами колес с зубцами при рабочей сцепке.

Отверстия под роликовые элементы высверливают в центре ограничительного щитка из металла. В среднем его длина составит 18 см, ширина – 12 см, толщина – 3 мм. Ролики фиксируют шплинтами, под которым сверлятся отверстия. При этом учитывается длина самих роликов и толщина шайб. Шплинты реально заменить шпильками либо даже обычными гвоздями.

Принципиальная схема и описание самодельной зигмашины

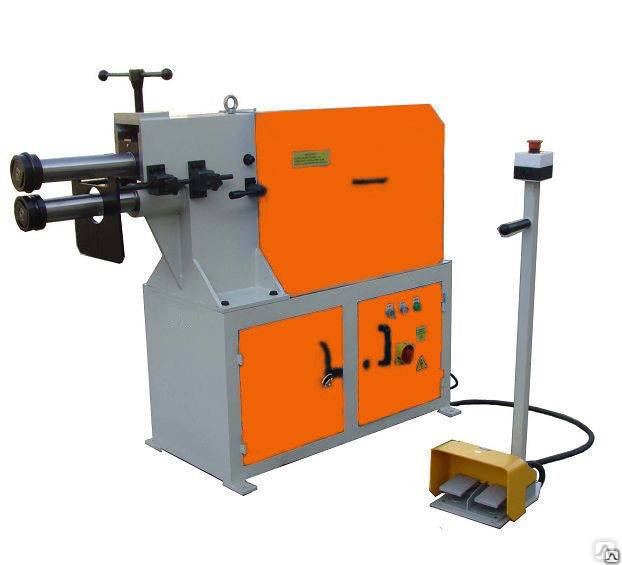

Электрический зиговочный станок

В домашних условиях можно создать и электрический зиговочный станок. Механическая часть аналогична ручному изделию, но вращение роликов будет осуществляться с помощью электрического привода. Станок оснащают редукционным двигателем с мощностью в 200 B и 15 оборотов в минуту. Соотношение червячного редуктора – до 1:100. Приводить оборудование в движение можно с помощью педали, например, от старой швейной машины.

Зиг-станок позволит соединять металлические элементы в тех случаях, когда сварка невозможна или неэкономична. Производить зиговку в домашних условиях довольно просто и для этого не требуется специальных знаний либо дополнительных расходных материалов.

Виды зиг машин

электромеханический зиговочный станок

Зиговочные станки различаются по виду приводов:

• ручные;
• гидравлические;
• электромеханические;
• с управлением ЧПУ.

Ручная зиговочная машина позволяет работать с тонким листом, не более 1,2 мм. Рабочие валы, на которые надеваются ролики, сближают между собой с помощью специальной ручки. Вращаются валы также вручную. Зиговочная машина крепится с помощью струбцины к устойчивой горизонтальной поверхности. Ее преимущество в мобильности и компактных размерах. Недостаток в том, что оператор должен одновременно придерживать листы и прокручивать ручку. Что требует некоторых навыков управления.

Гидравлическое и электромеханическое оборудование гнет листы до 4 мм толщиной, его применяют на крупных производствах. Вращение валов происходит за счет двигателя, а частотный преобразователь позволяет изменять скорость работы. Управляется оборудование с пульта или педали, полностью освобождая руки оператора. Основной привод защищен от перегрузки специальным механизмом. Гидравлические станки выполняются только стационарными, прижимной ролик опускается посредством гидроцилиндра, без труда сгибая толстые металлические листы. Ролики вращаются электромотором, его комбинация с гидроцилиндром обеспечивает максимальную производительность при меньшем потреблении электроэнергии, нежели электромеханическими.

Зиговки с ЧПУ используются при изготовлении крупных партий однотипных, стандартных изделий. Компактные модели с ЧПУ оснащаются микропроцессором и конроллером с интеллектуальным управлением. Программный контроллер запоминает записанные оператором операции и повторяет силу прижима и скорость обработки множество раз. Многие модели работают в нескольких режимах: автоматическом, ручном и обучающем. Регулировка скоростей осуществляется плавно до 30 метров в минуту. Чтобы станком было проще управлять, он оснащается эксцентриком.

Как изготовить зиговочное оборудование своими руками

Приобретение серийного зиговочного станка даже ручного типа имеет смысл в том случае, если работа с листовым металлом входит в сферу вашей профессиональной деятельности. Во всех остальных случаях, если такое оборудование необходимо для выполнения несложных работ по дому, лучше изготовить его своими руками, тем более, что сделать это не так уж сложно

Что важно, подобная машина своими руками может быть выполнена из очень доступных и недорогих материалов

Прежде чем приступать к самостоятельному изготовлению станка для зиговки, необходимо найти чертежи такого устройства, при этом за основу можно взять и серийное оборудование. Сделать это несложно, так как чертежи машин и даже видео-инструкции многие домашние умельцы выкладывают в интернет.

Схема зиговочного станка

Чертеж вала (верхний вал изготавливается без места под посадку ручки)

Чертеж корпуса вала

Станина зигмашины: высота 25 см, ширина определяется высотой коробки

Упорно-ограничительный щит: размеры 18х20 см, толщина 0,2-0,3 см. Боковые распорки приварены

Подходящую рукоятку можно подобрать отдельно, чтобы не заниматься самостоятельным изготовлением

Чертеж рабочих роликов станка

Чтобы собрать свой зиговочный аппарат (даже станок простейшего ручного типа) вам потребуется подготовить следующие конструктивные элементы машины:

• корпус устройства с защитным кожухом;
• кронштейн;
• хвостовик цилиндрической формы;
• два рабочих вала;
• стопорный болт;
• винт, оснащенный откидной ручкой;
• устройство пружинного типа;
• элементы зубчатой передачи;
• непосредственно сами ролики.

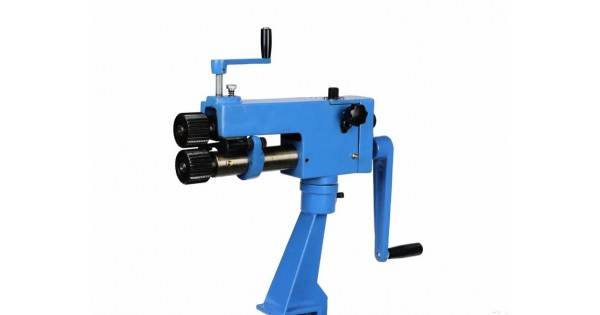

Самодельный зиговочный станок с ручным приводом

Крепление устройства осуществляется при помощи специального винта, при этом хвостовик механизма входит в чашечку кронштейна, вокруг которого корпус станка должен свободно проворачиваться. Фиксация корпуса устройства в определенном положении выполняется при помощи стопорного болта. За перемещение верхнего вала станка относительно нижнего отвечает пружинный механизм, приводящийся в действие посредством вращения рукоятки.

Для приведения во вращение рабочих роликов машины используется другая рукоятка, которая связана с рабочими валами посредством зубчатой передачи. Чтобы сделать работу оператора такого станка более безопасной, элементы его зубчатой передачи закрывают защитным кожухом. В интернете можно без особых проблем найти видео-ролики, в подробностях демонстрирующие процесс изготовления самодельного зиговочного оборудования.

Самодельная зиговочная машина с электроприводом

Процесс обработки заготовок из листового металла, выполняемой на зиговочной машине, с подробностями которого также можно ознакомиться по видео, выглядит следующим образом:

• на заготовку предварительно устанавливается упор, положение которого можно регулировать при помощи специальных винтов;
• обрабатываемый край детали устанавливается на нижний ролик;
• при помощи вращения рукоятки на край заготовки опускается второй ролик;
• вращая рукоятку станка, ролики и зажатую между ними деталь приводят в движение.

Зиговочный станок представляет собой специальное устройство, предназначенное для выполнения зиговки. Зиговка – это относительно простой процесс, который выполняется над деталями из листового металла и заключается в нанесении на эти детали сплошных выступов и углублений.

Вместе с тем для его полноценного осуществления необходимо специальное устройство – ручной или автоматический зиговочный станок. Современный рынок предлагает множество подобных станков самых разных модификаций. Для тех, кто решил сделать такое устройство своими руками, мы предоставляем детальную инструкцию.

Область применения зиг-машин

Зиговочный аппарат соединяет металлические элементы толщиной от 0,5 до 4 мм. Вначале осуществляют прокатывание замка, затем проводят соединение деталей. Если требуется, замок осаживают вручную.

Используют зиговочный станок для обработки изделий из листового металла. Они позволяют:

• изготавливать трубы, отливы и другие промышленные элементы в форме цилиндра;
• обрабатывать обечайки;
• проводить теплоизоляцию трубопроводов;
• создавать гофрированные изделия.

Применяют зиг-машины при кровельных работах по металлу.

Основной плюс зиговки в том, что металл не нагревают, а значит, меньше риск деформации изделия. Кроме того, экономится электроэнергия и расходные материалы.

Зиговка листового металла: технология и оборудование

Зиговкой (или зигованием) называют работы по изготовлению поверхностного рельефа на металле при помощи непрерывно вращающегося инструмента – пары роликов. Профиль получаемых зигов соответствует профилю роликов, а для обработки могут быть использованы как плоские, так и объёмные заготовки (характерный пример — цилиндры).

Обработка на зиговочных станках

Преимущества процесса и рациональные способы его применения

Формовка поверхностного рельефа на заготовке не носит ударного характера и может выполняться на прессовом оборудовании, но прессам необходим неспециализированный инструмент – штампы, а особенность схемы работы гибочных механических установок предполагает стадию холостого хода, когда ползун машины перемещается в своё крайнее верхнее положение. Поэтому зиговка на ротационных машинах имеет явные технологические превосходства:

1. Простота конструкции зигмашин, а, следовательно, их небольшая цена и низкая ремонтная сложность.
2. Компактность оборудования (ряд фирм успешно конструирует и производит мобильные зиговочные станки с ручным приводом).
3. Процесс зиговки ротационным инструментом отличается весьма низкими энергозатратами при работе, поэтому оборудование потребляет мало электроэнергии.
4. На зигмашине обработка металла может выполняться непрерывно, а потому оборудование пригодно для пластического деформирования длинных листов и полос, притом – даже в автоматическом режиме.
5. Технологические нагрузки на инструмент для зиговки невелики. Поэтому его стойкость позволяет длительную эксплуатацию до своего восстановления. Один и тот же комплект можно в результате перешлифовки на новый размер использовать повторно.

Особенно эффективны зиговочные станки в мелкосерийном производстве, когда на одной и той же установке путём простой замены инструмента можно изготовить разные детали. В частности, на зигмашинах типа ИВ2714  успешно выполняют работы по фальцовке трубчатых соединений, производят местное профилирование, наносят периодический рельеф и даже отрезают отдельные фрагменты ленты/полосы после деформирования. Зиговка повсеместно используется также при работах с элементами вентиляционных систем.

Гофрирование поверхности

Лучшие электрические станки

Рейтинг составлен на основе популярности у покупателей.

SAHINLER IKMP 1.2

Страна производитель – Турция. Зиговочная машина с электродвигателем мощностью 0,75 кВт. Модель предназначена: для резки и развальцовки водосточной трубы, их гофрирования, обжима замков, нанесения круглого фальца, и других операций.

Рама станка выполнена из чугуна. Редукторный двигатель оснащён электромагнитным тормозом. На корпусе есть передвижная педаль управления. В модели предусмотрена возможность подключения гидравлического привода.

Технические характеристики:

масса – 110 кг;

максимальная толщина металла – 1,2 мм;

габаритные размеры – 560х220х500 мм.

Достоинства:

• хорошее качество сборки;
• надёжная работа;
• высокая производительность;
• мощные валы;
• простота эксплуатации;
• наличие кнопки аварийного отключения;
• низкое потребление электроэнергии.

Главный недостаток – высокая стоимость.

Stalex RM-18E

Станки этого бренда производятся в Китае, Польше и России. Модель предназначена для работы с тонколистовым металлом при производстве: вентиляции и теплоизоляции трубопроводов. Она оснащена электрическим двигателем мощностью 1,5 кВт. Основной материал изготовления станка – высокопрочная сталь.

В комплект оборудования входят три набора роликов. Включение станка производится длины валов ногой с помощью специальной педали. У него простая регулировка скорости работы. Фиксаторы позволяют не делать перенастройку оборудования при изготовлении однотипных деталей.

Технические характеристики:

масса – 140 кг;

максимальная толщина металла – 1,8 мм;

габаритные размеры – 820х420х1050 мм.

Достоинства:

• высокая производительность;
• простота эксплуатации;
• надёжная конструкция.

Главный недостаток – высокая стоимость.

MetalMaster ETZ 18

Страна производитель – Россия. Зиговочный станок оснащён электродвигателем мощностью 1,5 кВт. Модель предназначена для: отбортовки и формовки кромок, рифления, зигов овальной и прямоугольной формы, создания Г-образного профиля. Она широко применяется в серийном производстве вентиляционных систем и водостоков. Основной материал изготовления станка – высокопрочная сталь. Конструкция оснащена педалью переключения рабочих скоростей. В комплект оборудования входят все необходимые для работы насадки. В корпусе есть два отсека для хранения оснастки и инструмента.

Технические характеристики:

масса – 220 кг;

максимальная толщина металла – 1,8 мм;

габаритные размеры – 390х540х1140 мм.

Достоинства:

• отсутствует вибрация при работе;
• высокая производительность;
• многофункциональность;
• надёжность;
• хорошая комплектация.

Главный недостаток – высокая стоимость.

ACL LX-15

Страна производитель – Китай. Модель предназначена для: рифления, отбортовки, резки и других простых зиговочных операций с различными видами цветного и чёрного металла. Станок оснащён электродвигателем с мощностью 0,75 кВт.

Конструкция оснащена удобной прижимной ручкой. Основной материал исполнения станка – высокопрочная сталь. В модели предусмотрен переключатель левого и правого вращения роликов. Есть одинарная ножная педаль.

Технические характеристики:

масса – 140 кг;

максимальная толщина металла – 1,5 мм;

габаритные размеры – 700х400х950 мм.

Достоинства:

• надёжная, хорошо продуманная конструкция;
• высокая производительность;
• простота эксплуатации.

Главный недостаток – высокая стоимость.

SAY-MAK SKMP 1.2

Страна производитель – Турция. Модель предназначена для: отбортовки, зиговки, рифления различных видов цветных и чёрных металлов. Мощность электродвигателя – 0,75 кВт. Материал изготовления станка – высокопрочная сталь.

Электродвигатель запускается при помощи ножной педали. С её помощью можно задавать левое и правое направление вращения. Повышенная безопасность в работе обеспечивается кнопкой экстренной остановки. В комплект оборудования входят все необходимые для работы насадки.

Технические характеристики:

масса – 110 кг;

максимальная толщина металла – 1,2 мм;

габаритные размеры – 950х450х1350 мм.

Достоинства:

• качественная сборка;
• повышенная безопасность;
• высокая производительность.

Главный недостаток – высокая стоимость.

Принципы выбора

При покупке зиговочного станка нужно учитывать:

• размеры оборудования, помещения;
• тип привода;
• материал роликов;
• систему управления;
• количество роликов;
• толщину металла для изготовления корпусов, подвижных элементов.

Нельзя забывать, что существуют разные виды роликов. Они различаются по форме. Нужно заранее продумать цели использования установки, приобрести набор расходников.

Компактный станок

Преимущества и недостатки

Преимущества:

• мобильность ручных моделей;
• возможность работать с деталями разной толщины;
• простота управления;
• низкая цена;
• длительный срок службы;
• возможность соединять металлы, которые нельзя обрабатывать сваркой.

Для работы с деталями большой толщины недостаточно электрического или ручного привода. Нужно покупать дорогое гидравлическое оборудование, которое занимает больше места.

Производители и цена

На рынке продаются ручные, электрические, гидравлические зиговочные машины разных марок. Стоимость зависит от известности бренда, типа привода, мощности, производительности. Производители:

• JET;
• MetalMaster;
• Isitan;
• Stalex;
• Proma;
• Schulze;
• IKМN;
• СТС.

Средняя стоимость ручных установок — 15 000 рублей.

Как выбрать?

Зиг-машина может применяться в широком диапазоне. Например, при помощи устройства можно обработать кромку металла на изделии, также можно выполнить гофрирование листа, его отбортовку, нанесение рёбер жёсткости, в том числе и для трубы, резку и закат вальцов.

Чтобы устройство работало без сбоев, нужно его правильно выбрать. Для этого в первую очередь необходимо изучить характеристики рассматриваемого изделия. При этом обязательно учитывайте то, с каким металлом вы собираетесь работать, а также количество заказов.

Как уже стало понятно, вам необходимо смотреть на один главный критерий – толщину обрабатываемого материала, а также на вылет роликов. Помните, что толщина металлической поверхности – самый важный вопрос. Например, ручной станок способен обработать изделие, которое имеет толщину не более 1 мм, а электростанок может справиться с металлом, имеющим толщину около 2 мм и более.

Обязательно обратите внимание на вылет роликов. Что это такое? Между формирующими роликами и упорной пластиной имеется некое расстояние. Этот параметр и называется вылет роликов

Именно этот фактор отвечает за глубину обработки металлической поверхности или трубы. Чем больше вылет роликов, тем больше технических возможностей у станка

Этот параметр и называется вылет роликов. Именно этот фактор отвечает за глубину обработки металлической поверхности или трубы. Чем больше вылет роликов, тем больше технических возможностей у станка.

Тип привода также имеет значение.

У ручных станков есть свои преимущества. Они компактны, мобильны, удобны в использовании, имеют небольшую цену. Им не нужно электричество. С их помощью можно обработать тонколистовое изделие. Они используются на высоте, то есть непосредственно на крыше при изготовлении необходимых комплектующих для формирования кровли. Недостатки также имеются. Валы вращаются вручную, и специалист быстро устаёт. Работать можно только с тонким материалом, и данные изделия требуют установки исключительно на горизонтальной поверхности.

Зиг-машины с электроприводом – это мощное производство. Некоторые из таких единиц могут справиться с металлической поверхностью, имеющей толщину 8 мм. Конструкция довольно устойчива. Здесь валы вращаются при помощи электродвигателя. Такой станок позволяет изменить скорость работы. Обрабатываемые изделия имеют отличное качество.

Безопасность – это ещё один плюс. Все работы выполняются с пульта управления или педальным способом. Естественно, подобное устройство имеет высокопроизводительный характер. Среди недостатков можно выделить высокую стоимость и обязательное снабжение станка электричеством. Между прочим, Россия, как производитель, может предложить довольно качественные модели, которые ничем не отличаются от зарубежных.

Популярные ручные модели

Рейтинг составлен на основе популярности у покупателей.

Prinzing SM 50

Страна производитель – Германия. Ручной станок может использоваться в производстве воздуховодов и водостоков. Модель предназначена для использования в мелкосерийном производстве. Она приспособлена для проведения различных зиговочных операций.

У станка прочный сварной корпус. Материал изготовления – высокопрочная сталь. Валы установлены на точных подшипниках. Компактный размер станка позволяет его легко транспортировать.

Технические характеристики:

масса – 25 кг;

максимальная толщина металла – 1,25 мм;

габаритные размеры – 570х220х440 мм.

Достоинства:

• компактность;
• автономность;
• мобильность.

Недостатки не выявлены.

RAS 11.15

Страна производитель – Германия. Мощный ручной зиговочный станок. Корпус выполнен из высокопрочной листовой стали. Модель считается многофункциональной, может работать с всеми видами цветных и чёрных металлов.

Технические характеристики:

масса – 22 кг;

максимальная толщина металла – 1,25 мм;

габаритные размеры – 700х160х400 мм.

Достоинства:

• мобильность;
• энергонезависимость;
• невысокая стоимость;
• компактность;
• надёжность;
• простота работы и обслуживания.

Недостатки не выявлены.

Bendmak SW-80

Страна производитель – Турция. Мощный зиговочный станок с ручным прижимом верхнего ролика. В комплект оборудования входят 8 пар роликов, установочный ключ и упорная пластина. Станок может работать со всеми видами металла.

Технические характеристики:

масса – 35 кг;

максимальная толщина металла – 0,8 мм;

габаритные размеры – 300х200х500 мм.

Достоинства:

• простота работы и обслуживания;
• автономность;
• невысокая стоимость;
• мобильность;
• многофункциональность.

Недостатки не выявлены.

Keepler-Stan RM-140×1мм 00-00000222

Страна производитель – Россия. Ручной зиговочный станок оснащён игольчатыми упорными подшипниками. Модель предназначена для изготовления водосточных, вентиляционных систем, теплоизоляции и воздуховодов.

В комплект оборудования входят три ролика для отбортовки, гофрирования и прокатки рёбер жёсткости. В конструкции предусмотрены: продольная регулировка нижнего вала, прижим верхнего ролика.

Технические характеристики:

масса – 18 кг;

максимальная толщина металла – 1,0 мм;

габаритные размеры – 400х120х450 мм.

Достоинства:

• прочная конструкция;
• надёжность;
• простота работы и обслуживания;
• невысокая стоимость;
• мобильность;
• автономность.

Недостатки не выявлены.

Классификация устройств

Большое количество современных зиговочных установок можно разделить по классам в соответствии с их наиболее важными показателями или конструктивными особенностями. Чаще всего такие станки разделяют в зависимости от типа привода:

1. Ручные – наиболее распространенный вариант зиговочного станка. Все рабочие механизмы данного станка приводятся в действие исключительно посредством применения физической силы его оператора. Например, в верхней части станка располагается специальная рукоятка, при помощи которой осуществляется прижим валиков с рабочими роликами. Ролики можно прокручивать вместе с зафиксированной между ними деталью. Для качественного применения станка данного типа от оператора требуются определенные навыки, поскольку для обработки детали необходимо одновременно использовать сразу несколько элементов управления. Максимальна толщина детали, с которой можно работать на данном станке составляет 15 мм.
2. Гидравлические – наиболее мощные зиговочные машины, но в то же время и наиболее дорогие. Технические характеристики таких станков позволяют работать с металлическими заготовками внушительной толщины. Гидравлика осуществляет качественный прижим роликов к заготовке и надежную ее фиксацию. В то же время прокручивание роликов и передвижение обрабатываемой заготовки осуществляется посредством проводного механизма электрического типа. Кроме высокой цены, есть у этих аппаратов и другой недостаток – серьезные габариты. Именно поэтому данные устройства чаще всего применяют на больших производствах.
3. Средним по мощности вариантом зиговочной машины считается аппарат с электрическим приводом. Такой станок стоит дороже, чем ручной, но значительно дешевле, чем гидравлический. Стоит отметить, что, кроме электрического привода, в данном станке присутствует и классический механический привод. Именно с его помощью фиксирую заготовку между роликами, которые вращаются уже благодаря приводу электрическому.

Сферы применения оборудования для зиговки

Оборудование, предназначенное для выполнения зиговки, даже несмотря на то что название такой технологической операции знакомо преимущественно специалистам по металлообработке, активно используется в различных сферах деятельности. Зиговочные машины являются практически незаменимыми для изготовления элементов кровельных конструкций, в частности, для формирования их кромок.

Примеры элементов водостока, выполненных на зиговочном станке

Следует отметить, что в строительной сфере зиговочные станки нашли очень широкое применение. Используя такие машины, из листового металла, в частности, изготавливают следующие элементы строительных конструкций и коммуникационных систем: части водосточных и воздуховодных систем, изоляцию для теплотрасс и др. В строительной отрасли преимущественно используется зиговочное оборудование ручного типа, так как оно отличается небольшими габаритами и незначительным весом, не требует для своей работы подвода электричества и может применяться практически в любом месте.

Зиговочный станок также можно использовать для того, чтобы надежно соединить между собой цилиндрические заготовки, выполненные из тонколистового металла. Ролики для оснащения зиг машины такого типа при прохождении через них цилиндрической заготовки формируют на ней замки, при помощи которых и осуществляется соединение двух деталей.

Прокатка замка на колене воздуховода

При выполнении соединений с использованием замков, в отличие от сварки, на металлические детали не оказывается термическое воздействие, что исключает возможность их коробления. Кроме этого, такая машина, своими руками изготовить которую также можно, не требует для своего применения никаких дополнительных расходных материалов.

Чтобы расширить функциональные возможности, которыми обладает зиговочная, в том числе и ручная, машина, ее можно дооснастить дополнительными рабочими органами. Оснащенные таким образом машины можно использовать не только в качестве зиговочного, но также гибочного и профилирующего оборудования. Современные зиговочные станки промышленного назначения часто оснащаются автоматизированными системами управления, что повышает их производительность и точность выполняемых с их помощью технологических операций.

Специальные насадки позволяют делать фальцы для соединения тонкостенных труб

Это интересно: Элементы художественной холодной ковки — фото, видео, эскизы

Как купить Зиг-машины

Компания “МОССклад” поставляет Зиговочные машины и станки во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

У нас вы можете купить Зиг-машины и зиговки следующих производителей: BENDMAK, BRI Svarcove, FERROX, HORNUNG, HYLLUS, JESAN KOVO, PRINZING, RAS, SAY-MAK, TTMC, МОССклад, и другие.

Приобрести Зиг-машины у нас очень легко:

• Выберите интересующее оборудование в подразделе выше
• Узнайте характеристики, посмотрите фото и видео, нажав на название модели
• из любого города РФ 8-800-333-51-02 или отправьте запрос на info@mossklad.ru

Что-то заинтересовало? Отправьте нам запрос

Мы обработаем запрос и направим Вам ответ.

Устройство и принцип работы

Зиг машина состоит из нескольких элементов:

• нижнего, верхнего вала;
• рукоять для вращения валов (у ручных машин);
• винта для регулировки;
• роликов, с помощью которых происходит обработка деталей;
• шестерней, передающих вращательное усилие между подвижными валами;
• корпуса из ударопрочных материалов;
• литой станины для устойчивого удержания станка.

Независимо от того, оборудуется установка электрическим приводом или нет, значительных изменений в конструкции, рабочем процессе нет. Зиговка проводится в несколько этапов:

1. Детали закрепляется между подвижными роликами.
2. Валы совмещаются, чтобы надежно удерживать обрабатываемую заготовку.
3. Оператор начинает вращать рукоять или запускает электрический привод.

За валом начинает вращаться заготовка. Углубления формируются под давлением выступов на роликах.

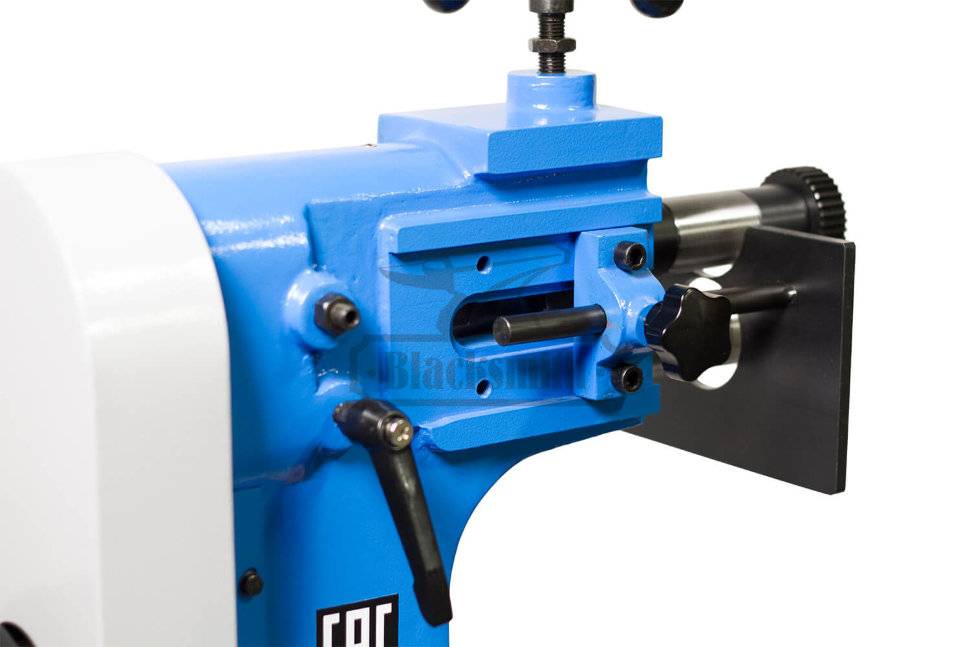

Устройство станка

Конструктивные особенности и преимущества

• Реализуемая техника позволяет работать, как с листами, так и с заготовками цилиндрической или конусной формы.
• Заготовка может быть установлена, как на верхний вал, так и на нижний, что делает данный станок достаточно универсальным.
• Преждевременный износ станка исключён. Подшипники отличаются повышенной износостойкостью и обладают значительной грузоподъёмностью.
• Наличие рукояти оптимальной длины. Прокатка заготовок выполняется без особых усилий.
• Оптимальный вариант для предприятий, чья сфера деятельности создание вентиляционных и водосточных систем.
• Корпус оборудования, а также основные конструктивные элементы сделаны из материала высокой прочности. Возникающая вибрационная нагрузка не оказывает влияния на точность выполнения требуемых производственных операций.
• Крепление к верстаку осуществляется с помощью анкерных болтов. Не допускается смещение устройства.

Такие зигмашины способны обрабатывать листовые материалы требуемой толщины, что делает их отличным инструментом для создания прочных соединений. Оборудование обладает простым и эффективным принципом работы, позволяя быстро, а главное точно справляться с требуемыми технологическими операциями. Прочную конструкцию, надёжные механизмы, что гарантирует долговечность станка, его надёжность в эксплуатации. Удобное позиционирование материала, а также возможность регулировки в зависимости от конкретной задачи.

Отличное для кровельщиков, фасадчиков и других профессионалов, работающих с листовым металлом.

Что нужно знать при работе на зигмашине домашнего изготовления?

Зиг станок, изготовленный самостоятельно, по принципу работы ничем не отличается от заводского, но все же имеет некоторые нюансы, что необходимо учитывать. Это такие, как:

1. Деталь, которая подлежит обработке, должна быть очень надежно зафиксирована.
2. Подготовленную заготовку нужно поместить между, имеющими валиками и закрепить с помощью специального упора.
3. Процесс заключается в регулировке верхнего валика, который приводится в действие посредством рукоятки.

Во избежание травмирования необходимо обязательно закрыть все детали крутящего механизма защитным кожухом. Одним из самых главных достоинств этого оборудования является то, что при его использовании на применяемый материал не возлагается воздействие высоких температур.

А также не требуется дополнительных финансовых затрат, к примеру, не нужно использовать топливо или большое количество электроэнергии. А если использовать ручной зиг станок, то потребуется только лишь физическая сила.

Republished by Blog Post Promoter

Где купить надежные зиговочные машины

Купить ручные и автоматические зиговочные машины с чпу по металлу от производителя по выгодным ценам в интернет магазине Metalmaster. В нашем каталоге представлен большой выбор видов современных новых моделей, всех габаритов: размеры (длина, ширина, высота), вес. При покупке зиговочных машин прилагается подробная инструкция по управлению настройками и эксплуатацией, так же на сайте можно изучить технические характеристики: описание, фото, устройство, видео, мощность, применение, назначение. Если возникли вопросы по производству и продажи оборудования, стоимости доставки, обратитесь к нашим менеджерам по телефонам: 8 (495) 730 30 64 или 8 (800) 555 05 40.

ONLINE трансляция из демозала Metal Master

Описание технологии

Для создания рельефного изображения на металлическом листе малой толщины применяется современное оборудование – зиговочная машина. Она снабжена специальными валиками, которые в процессе оставляют особые канавки (зиги). Они могут быть как плоскими, так и иметь необходимый объем.

С помощью зигмашины выполняется несколько операция, в том числе:

• резка;
• рифление;
• отбортировка.

В зависимости от мощности, оборудование может обрабатывать металлические листы разной толщины. Наименее мощные – ручные зиг-машины, они способны выполнять операции для металла с толщиной от 0,3 до 1 мм. Электрические наносят рельеф на более толстые листы – до 2 мм.

Для зиговки используют три типа станков:

• ручные зиг-машины;
• оборудование с электроприводом;
• гидравлические механизмы.

Сам принцип работы во всех трех типах оборудования одинаков, различается лишь мощность и производительность. Есть и еще один параметр, который важен при выборе станков – расположение валов, на которые надевают рабочие ролики с нужным типом рельефа. Валы могут располагаться горизонтально, вертикально или наклонно.

Сама по себе операция нанесения зиг на поверхность металла несложна, но ее исполнение требует аккуратности и соблюдения технологии, ведь от правильности проведения обработки зависит дальнейшая прочность изделия.

Процесс нанесения рельефа в поэтапном исполнении выглядит так:

• на рабочую поверхность с нижним валиком укладывают заготовку, поднятый верхний вал с надетым роликом опускают сверху;
• деталь фиксируют специальными прижимными винтами;
• для надежной фиксации и более глубокого продавливания рельефа применяют специальный упор;
• для обработки прочным стальных листов большой толщины применяют мощные электрические и гидравлические станки;
• при нанесении рельефа на листы мягкого металла (алюминия, медных сплавов) увеличивают расстояние между канавками-зигами и их радиус;
• валы, вращаясь в противоположном направлении по отношению к роликам, оказывают давление на заготовку, в результате чего и появляются углубления рельефа.

Если рельеф недостаточно ярко выражен после первого проведения операции, ее повторяют несколько раз. Зиговка металла считается оконченной только в случае получения достаточной глубины рельефа.
