Заточка цепи для продольного пиления

Заточка цепи бензопилы на станке

Покупать специальный станок для того, чтобы точить зубья режущей оснастки бензопил или электропил не могут себе позволить даже квалифицированные работники, занимающиеся валкой леса. Такое оборудование характеризуется высокой стоимостью, а к тому же, к его применению требуется соответствующая сноровка. Именно поэтому многие пильщики предпочитают периодически или регулярно сдавать цепь в мастерскую, где возможно профессионально занимаются ее заточкой, что маловероятно. Стоимость услуги около 100 рублей, но при этом исключается необходимость разбираться в тонкостях восстановления качества режущих кромок.

Специалисты рекомендуют прибегать к заточке цепи на специальном оборудовании только тогда, когда оснастка действительно запущена (если они потеряли свою форму). К примеру, пила давно не эксплуатировалась, и имеются характерные признаки не только снижения качества остроты кромки, но и признаки коррозии. Если регулярно осуществлять ручную заточку, то прибегать к помощи специального оборудования не понадобится.

Если вы все-таки обзавелись станком, стоимость которого составляет более пары тысяч рублей, то не помешает узнать достоинства такого способа:

1. Высокая скорость выполнения работы — примерно 5 минут.
2. Удобство — не нужно выбирать угол, контролировать уровень прижима и считать количество проходов напильником.
3. Качество — каждый зуб получает высокую степень заточку (не во всех случаях).

Принцип заточки цепи на специальном станке заключается в том, что предварительно фиксируется оснастка в тисках инструмента. Чтобы наточить ее, понадобится обязательно снять с бензопилы. Далее закрепленная в тисках станка оснастка располагается под соответствующим углом (в зависимости от указателя). После этого осуществляется непосредственный контакт с вращающимся абразивным диском.

Ниже представлен процесс, как осуществляется заточка цепи на специализированном станке.

Это интересно! Многие ошибочно считают, что способ заточки на электрическом станке считается самым правильным, надежным и точным. В действительности это не нет, ведь привести к норме каждый зуб, и добиться их одинакового угла заточки на таком устройстве невозможно. Специально для этого используются ручные станки, более подробно о которых можно узнать ниже.

ПАРАМЕТРЫ ЦЕПИ

Основные геометрические параметры пильной цепи – шаг, высота профиля и форма режущего зуба, толщина ведущего звена, число звеньев. Шаг – это половина расстояния между центрами трех последовательно идущих заклепок.

Его принято измерять в дюймах, причем каждый имеет условное обозначение (см. таблицу 1). Пильные цепи по высоте профиля зуба делят на низко- и высокопрофильные. Так, для мощных бензопил STIHL предусматривает цепи Rapid с более высоким зубом, а для менее мощных – цепи Picco с более низким зубом. Число звеньев определяет длину цепи, зависит от мощности установленного в пиле двигателя, а также вида выполняемых работ и соответствует размеру шины.

Толщина ведущего звена измеряется в миллиметрах (мм) и должна соответствовать ширине паза используемой шины (с/и. таблицу 2). Последняя цифра этой толщины выштампована в виде условного обозначения на каждом ведущем звене цепи.

Пильные цепи могут отличаться еще и формой режущего зуба. У цепей производства STIHL таких форм две – Micro (М), Super (S). Не вдаваясь в тонкости конструкции, отметим, что пильная цепь с формой режущего зуба Micro – универсальна, она объединяет в себе высокую производительность резки, удобство эксплуатации, долгий срок службы и простое обслуживание.

Соответствует требованиям строительства, сельского и лесного хозяйства. Пильная цепь с формой режущего зуба Super сочетает в себе максимальную производительность резки, высокую эффективность врезания и малое усилие подачи, отвечая самым высоким требованиям к профессиональному инструменту в лесном хозяйстве. Такие цепи режут быстрее и хороши для разделки твердой или замерзшей древесины. При заточке пильной цепи Super есть определенные особенности.

Кроме того, у STIHL есть пильная цепь Duro с зубьями, имеющими напайки из твердого сплава. Она сочетает в себе самую высокую износостойкость, удобство эксплуатации и хорошую производительность. Устойчива при работе с грязной древесиной или при коротком контакте с землей, при пилении досок от опалубки или строительных лесов после окончания работ.

Высокоэффективна при использовании в условиях лесных участков, поврежденных пожаром. Срок службы цепей Duro до 10 раз дольше, чем пильных цепей без твердосплавных напаек. Такие цепи стоят намного дороже, а затачиваются электрическим заточным станком с алмазным заточным кругом в специализированных сервисных центрах.

Режущие зубья работают по принципу рубанка: они срезают стружку с древесины. Глубина врезания режущего зуба в древесину и тем самым толщина стружки определяется расстоянием между ограничителем глубины и верхней частью режущего зуба. Если это расстояние недостаточно, то пильная цепь не будет захватывать стружку (то есть пилить), а будет лишь скользить по древесине. И наоборот, чем больше разность высот между ограничителем и вершиной режущего зуба, тем толще стружка, но вместе с тем больше вибрация, производимая цепью, а также выше нагрузка на приводной механизм. Поэтому необходимо добиться оптимального соотношения вибрации цепи и производительности, и во всех моделях пил STIHL такое соотношение подобрано.

Как узнать, когда необходима заточка?

Определить, сточились ли зубья цепи или нет, можно по некоторым характерным признакам. Конечно, тут все зависит от того, насколько интенсивно используется бензопила. Стоит присмотреться к тому, какую стружку она оставляет. Ее однородность и квадратные формы указывают на острые зубья. Если же цепь сточилась, то она обычно оставляет за собой древесную пыль, а сами опилки походят на иголки, которые «производит» ручная ножовка.

Если скорость распила снижена, то это тоже считается признаком затупления цепи. Чувствуется увеличение нагрузки на сам инструмент и появление вибрации. Новичкам не всегда удается заметить некоторые из этих признаков

Поэтому им стоит больше обращать внимание на качество стружки. Иногда она бывает коричневого оттенка, что уже гарантированно указывает на то, что пора точить цепь

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектомВ комплект входят:

• Круглый и плоский напильники.
• Ограничительный шаблон.

• Крючок для прочистки.
• Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

1. Пилу устанавливают на ровную поверхность.
2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

• УШМ, желательно небольшого размера и мощности.
• Отрезной круг толщиной 2–3 мм.
• Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
2. Пильная шина со специальными пазами-отверстиями;
3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

1. Шину надевают на штыри в точильном устройстве.
2. Прижимают упор точильного устройства к любой твёрдой поверхности.
3. Запускают пилу на максимальных оборотах на 5 секунд.

ТОП-5 лучших ручных станков

Oregon 557849

Простое ручное устройство, подходящее для заточки пильных цепей в «полевых условиях».

Oregon 557849
Достоинства:

• высокая точность;
• лёгкое крепление к шине;
• простота эксплуатации.

Недостатки:

отсутствие напильника в комплекте.

Patriot ручной CFG

Универсальное ручное устройство весом 730 грамм, подходящее ко всем типам бензопил. Возможна установка круглых напильников подходящих диаметров: 4,0 – 5,5 мм.

Средняя цена: 1500 рублей.

Patriot ручной CFG
Достоинства:

• хорошая точность;
• удобство использования;
• быстрое крепление на бензопилу.

Недостатки:

• невысокая производительность;
• трудоёмкость.

LUX-TOOLS

Универсальное мобильное устройство итальянского производства.

Характеристики:

Параметр	Значение
Вес, г	417
Высота, мм	275
Ширина	860
Глубина	540
Страна производитель	Италия

Средняя цена: 1550 рублей.

LUX-TOOLS
Достоинства:

• простота применения;
• лёгкость крепления к шине;
• хорошая мобильность.

Недостатки:

невысокая производительность.

DDE GT010B

Универсальное устройство под американским брендом, выполненное из антикоррозийной стали. Предназначено для обработки без съёма с шины. При ремонте подходят любые напильники. Гарантийный срок один год.

Характеристики:

Параметр	Значение
Вес, г	550
Высота, мм	65
Ширина	165
Глубина	290
Бренд	США

Средняя цена: 1200 рублей.

DDE GT010B
Достоинства:

• невысокая стоимость;
• простота использования;
• небольшие размеры;
• надёжное крепление к шине;
• удобство при транспортировке.

Недостатки:

барашковые соединения деталей недостаточной жёсткости.

Champion C6500

Небольшой ручной прибор быстрой заточки непосредственно на шине. Крепится с обеих сторон надёжными винтами. Угол можно менять по градусной разметке. При помощи измерительной ручки можно фиксировать пильный элемент.

Характеристики:

Параметр	Значение
Вес, г	550
Высота, мм	60
Ширина	160
Глубина	291
Бренд	Россия

Цена: 730 — 1050 рублей.

Champion C6500
Достоинства:

• регулировка по любым направлениям;
• точит ограничительные и режущие зубья;
• высокая точность угла;
• низкая вибрация;
• низкая стоимость.

Недостатки:

• отсутствие напильника в комплекте;
• отдельные неудобства при установке.

Как заточить напильником цепь бензопилы?

Использование специального напильника для заточки цепи бензопилы позволит подготовить инструмент к работе с предельной точностью и скоростью.

В силу особенности строения зубьев цепи на бензопиле их заточка требует применения специальных инструментов: напильников особой конфигурации и металлических шаблонов. Работать острой бензопилой не только быстрее и безопаснее, но и гораздо комфортнее.

Устройство цепи бензопилы

Основная рабочая составляющая бензопилы — цепь, на которой установлены зубья специальной формы.

В отличие от ручного инструмента, острая кромка которого создает себе узкий канал в древесине, зубья бензопилы работают по принципу рубанка. Двигаясь в массиве дерева, они послойно стачивают материал, который встречается у них на пути, создавая щель шириной около 5-7 мм.

Режущие зубья располагаются на цепи через одно звено с равномерным чередованием установки по правую и левую стороны.

Режущее звено состоит из таких элементов:

• основание, при помощи которого звено крепится к цепи;
• лопатка зуба — миниатюрный рубанок, осуществляющий срезание стружки в горизонтальном направлении;
• ограничитель глубины — элемент, контролирующий толщину стружки и глубину рабочего хода;
• торцевое лезвие — примыкает под прямым углом к лопатке и обеспечивает легкое врезание пилы в древесину.

Основную работу выполняет лопатка зуба и торцевое лезвие, поэтому их износ происходит быстрее. Профессиональным лесорубам приходится иногда по 2 раза в день точить пилу, так что цепь рассматривается ими как обычный расходный материал.

При нерегулярных работах бензиновым инструментом важно определить момент, когда заточка становится необходимой. Такое ощущение необходимой заточки приходит со временем, позволяя вам самостоятельно получить неоцененный опыт использования бензопилы

Заточка пилы напильником

Для заточки цепей бензопил существуют специальные инструменты. Часто они входят в комплект поставки с самим инструментом, но в случае их отсутствия такие приспособления можно докупить в магазинах с бензопилами либо заказать.

Самый простой набор инструментов состоит из таких элементов:

• круглый напильник, оборудованный держателем с разметкой углов заточки;
• плоский напильник;
• шаблон для стачивания ограничителя глубины врезки;
• шаблон для зубьев;
• крючок для очистки пилы от налипших опилок.

Внутренняя плоскость торцевого лезвия имеет конфигурацию, близкую к окружности, поэтому для придания ей остроты используют круглый напильник в специальной оправе.

Такая рама удерживает инструмент в нужном положении, а разметка на ней позволяет произвести правильную заточку даже при отсутствии опыта обращения с бензопилами.

Напильник ставят на зуб таким образом, чтобы рабочая кромка звена находилась в пространстве между ним и рамкой. Инструмент поворачивают в горизонтальной плоскости до того момента, пока линия разметки на нем не станет параллельной шине бензопилы.

Идеальное положение напильника должно быть таким, чтобы он находился под углом 30° к шине и располагался параллельно поверхности стола или верстака, на котором проводится работа.

Заточка осуществляется движениями от себя, при этом нужно периодически проверять остроту зуба, чтобы не сточить слишком много металла. При работе следует придерживать цепь пальцами левой руки, так как она будет немного отклоняться, делая угол заточки нестабильным.

Сначала точат все зубья одного направления, после чего пилу разворачивают на 180° и повторяют весь цикл операций.

Следующий шаг — стачивание ограничителя глубины. Операция производится при помощи предназначенного для этого шаблона, который устанавливается под углом на рабочее звено пилы. При этом часть ограничителя будет немного выглядывать из шаблона. Этот фрагмент и подлежит заточке.

В зависимости от типа древесины, с которой вы работаете чаще всего, глубина захода звена может отличаться. Для ее регулировки на шаблоне существуют два типа отверстий: одно с маркировкой «Hard» — соответствует твердым типам материала, второе — «Soft» — для хвойных пород.

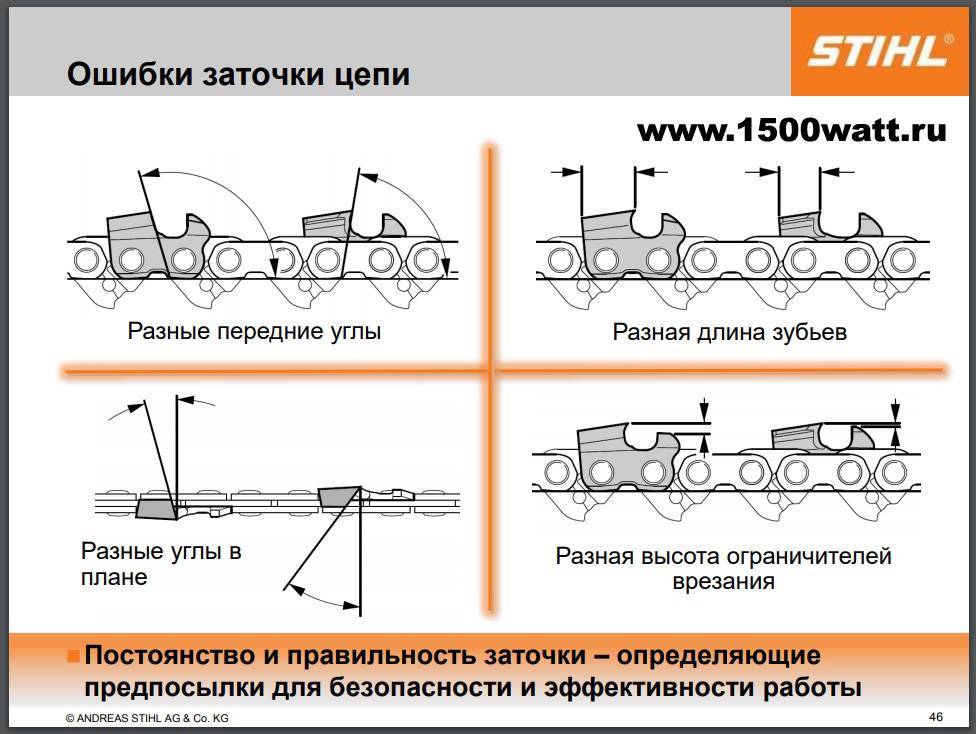

При заточке нужно следить, чтобы все звенья имели одинаковый размер. Если этот параметр отличается для каждого элемента цепи, то за эталон принимается самое короткое звено.

В некоторых, особо запущенных случаях, работа напильником с такими цепями становится непродуктивной, так как требует больших затрат силы и времени. Тогда на помощь приходят специальные ручные и электрические станки.

Ручная заточка цепи напильником (надфилем)

Углы шлифования и конфигурация зубьев пилы

Как ранее было отмечено, рассматриваемое изделие характеризуется довольно сложной конфигурацией. Среди особенностей современных вариантов исполнения можно отметить следующие моменты:

Выбор цепи для продольного пиления проводится для конкретной модели бензопилы, так как конфигурация во многом зависит от мощности и некоторых других моментов. Для продольного распиливания шаг расположения режущих пластин составляет 0,325 дюйма. За счет этого обеспечивается высокая стабильность на момент работы. Режущая кромка может иметь толщину 1,3 мм. В продаже встречаются также варианты исполнения, которые имеют толщину около 1,1 мм, но их сложно заточить в домашних условиях

Кроме этого, небольшая толщина позволяет проводить резание не толстых веток

Уделяется внимание и высоте профиля, которая варьирует в диапазоне от 0,625 до 0,762 мм. Для бытовых вариантов исполнения подходит вариант исполнения с низким профилем

Этот показатель определяет вероятность появления вибрации на момент пиления.

Угол заточки цепи бензопилы во многом зависит от цели инструмента, так как некоторые подходят для поперечной резки, другие для распиловки. Продольная стойкость древесины к пилению весьма высокая, поэтому края должны быть весьма острыми. Рекомендуемый угол заточки составляет 6-12°. Разница углов распила выбирается в зависимости от поставленной задачи, а также некоторых других моментов.

При выполнении работы не стоит забывать о том, что слишком малый показатель заточки становится причиной быстрого измельчения кромки. Этот момент наиболее важный в случае, когда изделие изготавливается при применении легированных сталей, к примеру, марки 40ХГС.

Для чего и когда нужна заточка цепи бензопилы

Грамотный уход и эксплуатация оказывают значительное влияние на качественные показатели работы бензопилы и параметры производительности такого инструмента, как электропила. Комфортная работа с инструментом предполагает своевременную заточку. Качественно наточить цепь могут специалисты, но многие владельцы такого оборудования предпочитают затачивать гарнитуру сами. Проблемы, возникающие при несвоевременном затачивании цепи, могут быть следующими:

• получение кривых спилов;
• значительная нагрузка на оборудование;
• повышение расхода топлива;
• увеличение износа основных деталей бензопилы и сокращенные сроки эксплуатации зубов цепи.

Глубина реза и высота профиля

От того, насколько высок профиль цепи, зависит глубина реза. Чем профиль выше, тем сильнее «вгрызается» цепь в материал, и как результат, повышается производительность инструмента. При невысоком профиле снимается более тонкая стружка, и цепь не так глубоко погружается в материал. Обычно глубина регулируется стачиванием ограничителей, которые находятся на каждом резце.

Есть следующие размеры профиля:

• высокопрофильные — 0,03” (0,762 мм);
• низкопрофильные — 0,025” (0,635 мм).

Эту информацию можно найти в документации к бензопиле. Данные типы профилей устанавливаются на любительские и профессиональные агрегаты. Но следует знать, что инструмент класса профи не всегда может быть оснащен высокопрофильными цепями, а бытовой инструмент всегда оснащается низкопрофильными режущими элементами.

Высокопрофильные цепи — это наиболее продуктивные элементы, а значит, имеют повышенную “агрессивность” и в добавок ощутимую вибрацию. Последняя значительно снижает производительность труда, так как не дает работать с агрегатом на протяжении длительного времени. Поэтому производители нашли золотую середину: при большом шаге изготавливается цепь с низким профилем, и наоборот, если шаг меньше, то и профиль делается высоким. Эти изменения максимально убирают все побочные эффекты, агрегат начинает работать с меньшей “агрессивностью” и нормальной производительностью.

Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Лесорубов-профессионалов и новичков в этом деле отличает между собой то, что первые точно понимают, как определить качество бензопилы. Брать в расчет одну только мощность устройства смысла мало, так как определяющее значение имеет конфигурация режущего элемента. В случае с бензопилой, этим элементом является цепь, которая состоит из режущих, ведущих и соединительных звеньев. Режущее звено включает в себя ограничитель глубины и саму режущую часть, работа которого чем-то похожа на рубанок, то есть, толщина стружки зависит от того, насколько сильно будет выдвинута верхняя кромка. Ведущее звено берет на себя функцию вращения цепи по пазу и распределение смазывающего вещества, а соединительные звенья предназначены для того, чтобы соединить остальные элементы цепи между собой. Их конструирование происходит всегда под строгим углом, то же самое относится и к последующей заточке, так как малейшее изменение угла в ту или иную сторону приведет к тому, что бензопила не будет работать.

Первый раз подобные инструменты стали использоваться еще в 1920 году, но тогда зубья были плоскими и прямыми, что не могло не сказаться на конечном результате резки, да и работать с такой пилой было достаточно трудно. Определенный прорыв в данной области случился в 1947 году, когда был введен принципиально новый тип зубьев цепи — Г-образная форма позволила выполнять распил материала значительно быстрее, кроме того, процесс заточки зубьев упростился, поэтому неудивительно, что изобретение Джозефа Кокса, который и предложил такую идею, за короткий срок стало лидером продаж. Если рассматривать именно наши дни, то до нас дошел практически такой же вариант бензопилы, в основе которой лежит цепная система с серпообразным режущим профилем, для которого тип древесины не играет существенной роли.

Технологические усовершенствования

Разработанная Джозефом Коксом концепция режущего звена мало изменилась за прошедшие годы. Конечно же, ее пытались модернизировать, но все предпринимаемые усовершенствования касались либо системы смазки, либо борьбы с вибрацией и обратной отдачей.

Система смазки

Смазка цепи и шины – очень важный фактор. Конструкция цепных пил включает насос, подающий масло из бака к режущей системе через специальные отверстия. А вот дальше его распределяет сама цепь. Хвостовики, проходя звездочку, «захватывают» смазку и «растаскивают» ее по всей шине и цепи. Нижнюю часть им для того и оформляют в виде крючка – чтобы «хватали» побольше, а «теряли» поменьше. Для дополнительного удержания смазки в хвостовиках высверливают специальные отверстия или фрезеруют каналы. В системе смазки нередко задействуют и соединительные звенья – в них делают дополнительные углубления для смазки.

Обильная смазка снижает трение и нагрев, тем самым не только увеличивая ресурс работы каждого элемента, но и снижая растяжение цепи. Так что постоянный контроль над процессом смазки – в интересах каждого пользователя. Осуществляется он достаточно просто: при разгоне цепи микроскопические капли масла (если оно подается в достатке) образуют масляный след в виде полосы на любой светлой поверхности (например, на стволе дерева, который собираются пилить), если поднести к ней конец шины. Отсутствие следа – тревожный сигнал, указывающий на отсутствие смазки и требующий немедленного решения проблемы (проверки наличия масла, чистки паза шины, регулировки насоса и т.д.). И еще один момент: современные бензопилы допускают установку цепей и шин различной длины, но прежде чем задействовать новую гарнитуру, необходимо убедиться, что масляный насос справится с ее «обработкой».

Для совершенствования процесса смазки многие производители в России предлагают специальные масла. Они изготовлены на растительной основе (например, рапса) с использованием полимерных добавок, самонейтрализующихся в течение двух часов при попадании на растения и почву. Помимо экологических преимуществ, смазывающие свойства этих масел на 30% выше, чем у автомобильных. Да и расход у них примерно на 25% меньше.

Борьба с вибрацией и обратным ударом

Вибрация опасна тем, что в результате ее длительного воздействия (как это бывает, например, у профессиональных вальщиков) может развиться так называемый симптом Рейно: в результате ухудшения кровоснабжения кончики пальцев теряют свою чувствительность, болезненно реагируют на температурные изменения.

Стремление производителей снизить вредное влияние высокочастотных колебаний сводится в основном к разработке специальных амортизирующих деталей. Причиной вибрации являются постоянные столкновения режущих зубьев с древесиной. В момент, когда резец ударяется рабочей кромкой о древесину, он на какую-то долю секунды останавливается, будучи зажат между деревом и направляющей шиной. При этом часть энергии удара волной передается через цепь и ведущую звездочку на руки оператора. Еще часть также через цепь сообщается направляющей шине и, опять же, рукам оператора. Если снизить силу удара, то понизится и уровень вибрации.

Снижению тряски способствует скошенный ограничитель пропила – благодаря ему цепь движется мягче, дерево более плавно соскальзывает с режущего зуба. Этой же цели служат и специальные амортизационные выступы на ведущих и соединительных звеньях.

Еще один эффективный способ – скошенная или завышенная пятка режущего звена. Такая конструкция позволяет пильной цепи слегка просесть в момент удара режущего зуба о древесину, и звено не сразу бьет по шине, да и сила этого удара заметно снижена. В результате уменьшается не только вибрация, но и износ шины и цепи.

Эти конструктивные элементы призваны помогать и при обратном ударе – ситуации, возникающей, когда пользователь касается какой-либо твердой поверхности носком шины при движущейся цепи (если проводить аналогию с часовым циферблатом – сектором «от 12 до 3 часов»). При этом пила резко отскакивает, создавая травмоопасный момент. Скошенный ограничитель резания и амортизационные выступы минимизируют этот эффект.
