Виды заточки пильных цепей
Показатели износа бензопилы – определяем состояние режущей кромки
Время затачивать электропилу приходит, когда снижается скорость прохождения разрезов. Функционирование инструмента отличается повышенной вибрацией, процесс работы становится труднее. Интенсивная деятельность влияет на затупление: регулярное применение цепной пилы подразумевает частую заточку.
Обрабатываемые материалы также влияют на степень износа пилы. Об мягкие материи прибор затупляется медленнее, контактирование с твердыми элементами и грунтом выводят зубья из строя быстрее.
О непригодности электрической машины свидетельствуют такие факты:
- цепь вытягивается и провисает;
- пильное полотно начинает застревать в лесоматериалах и работает некорректно;
- замедляется процесс распилки;
- прибор сильно вибрирует;
- опилки меняют форму (уменьшаются в размере, края приобретают «рваный», неровный вид).
Неухоженный инструмент усложняет и замедляет обработку и потребляет больше топлива. Из-за постоянного дрожания некоторые запчасти (шина и ведущая звездочка) становятся неисправными. Вскоре износится большинство действующих элементов, а несколько сеансов эксплуатации поврежденным механизмом повлекут за собой серьезные поломки.
Существуют различные виды приспособлений, необходимые для затачивания зубьев бензопилы:
- плоский напильник (им стачивают ограничитель глубины);
- круглый напильник (пригоден для обрабатывания режущего зуба);

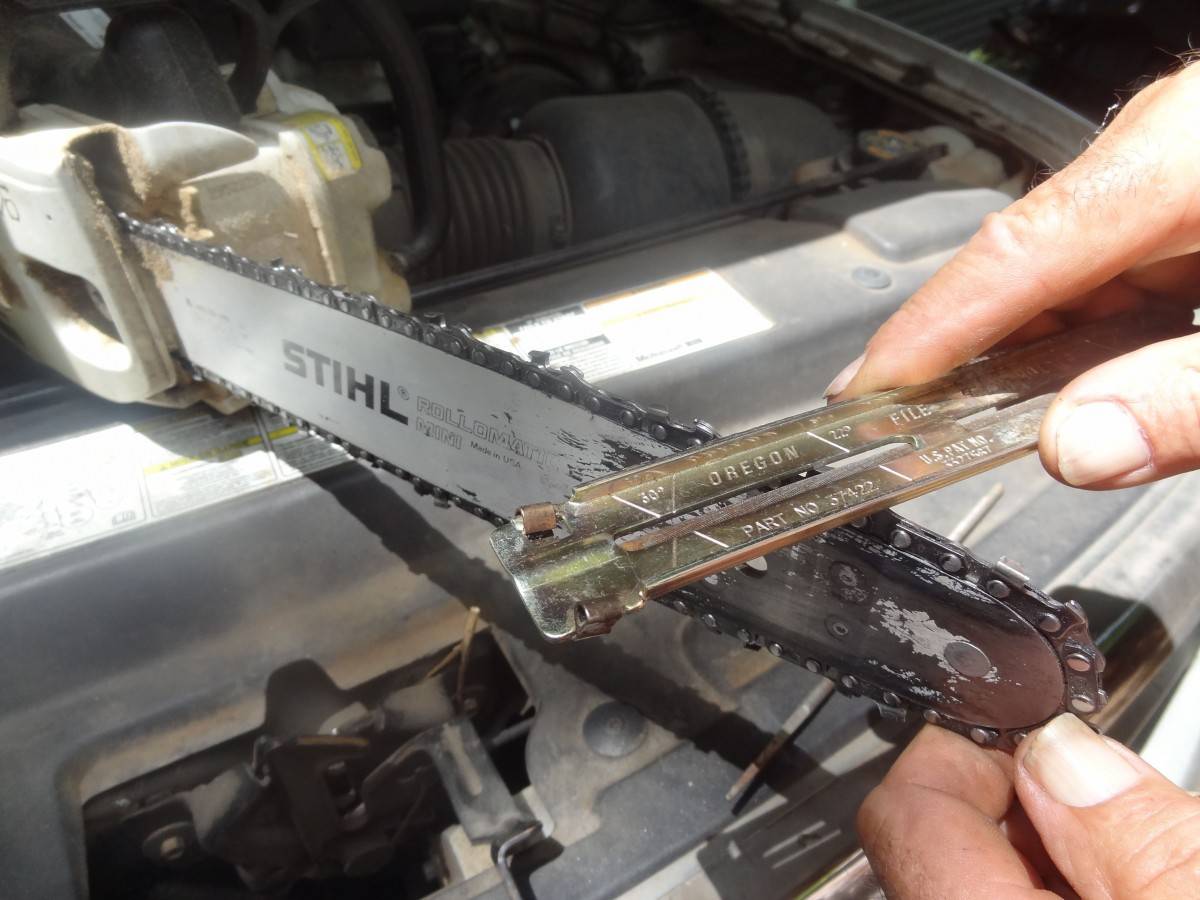

- державка с линиями (идет в комплекте с круглым подпилком, нужна для определения верной позиции инструмента по отношению к поверхности резки);
- шаблон (помогает во время корректирования и соблюдения параметров);
- крючок (с его помощью снимают опилки с цепи);
- ручные и электрические станки.
2.1

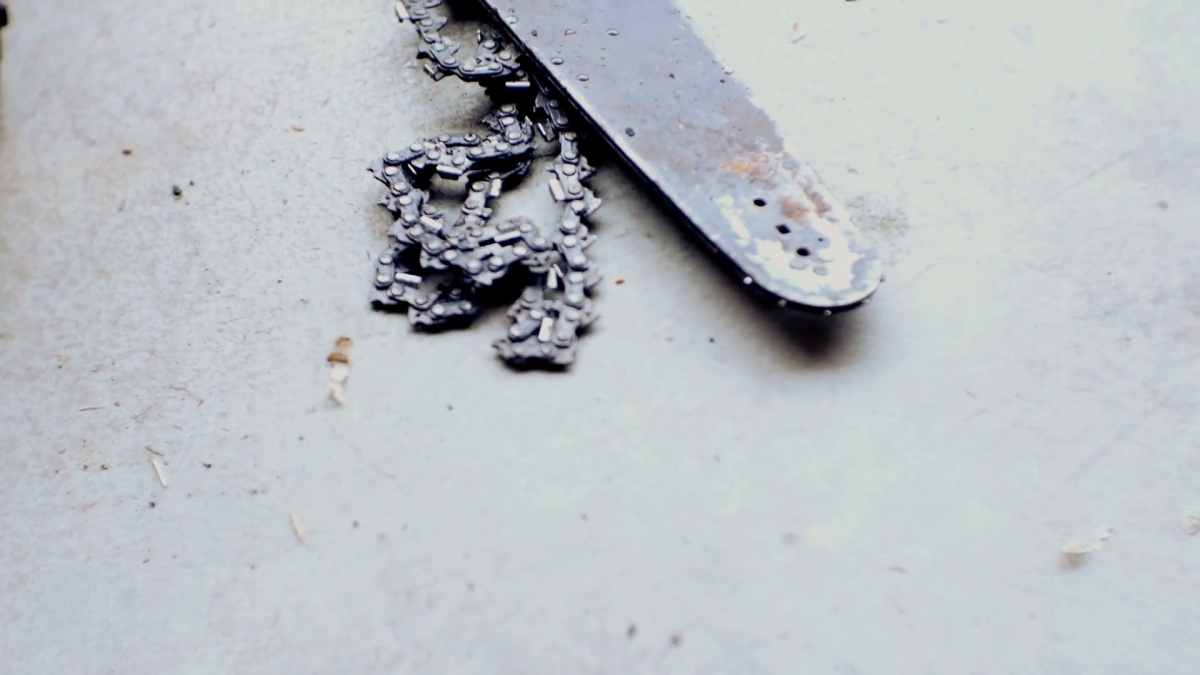

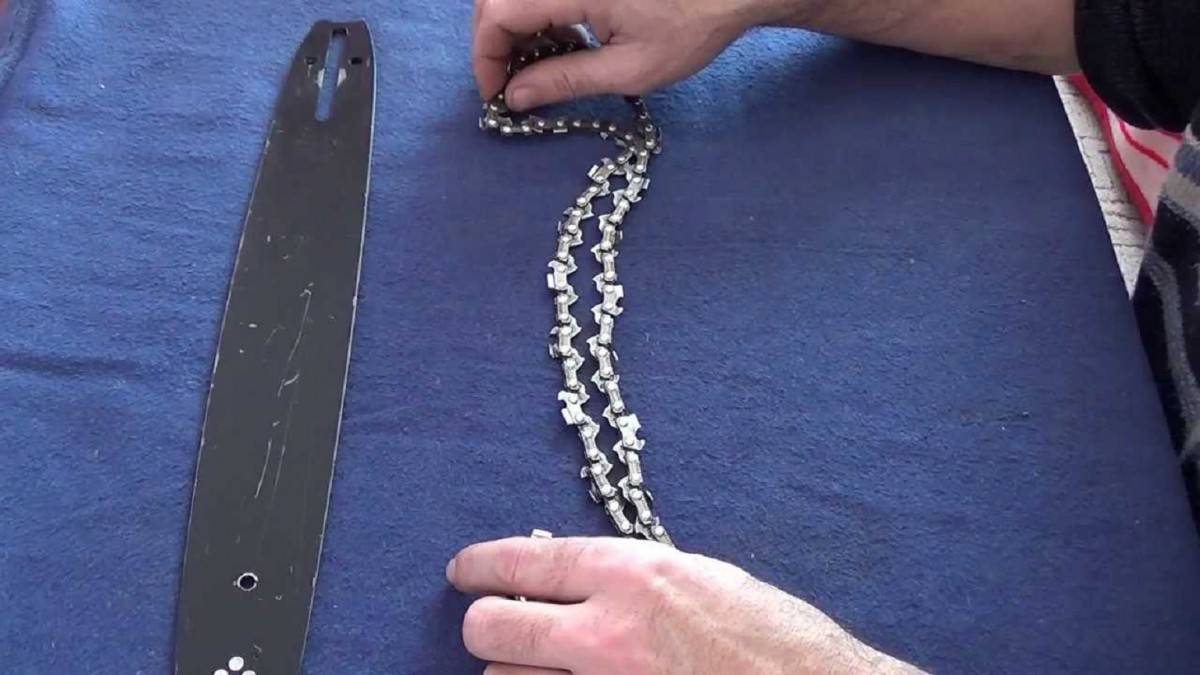

Самостоятельная замена пильной цепи
Компании, занимающиеся выпуском электропил, не запрещают ее владельцам своими руками заменять цепи. Наиболее распространенная конструкция бюджетного агрегата обладает боковым натяжением. Для замены цепи выполняют следующие действия:
- отодвигают защитный щиток и одновременно отпускают тормоз;
- отверткой поворачивают натяжной винт, откручивают гайку;
- освобождают крышку и отделяют шину от звездочки;
- убирают старую цепь и ставят новую;
- повторяют все действия в обратном порядке.
После этого цепь следует плавно натянуть. Окончательную натяжку совершают, когда закрыта пластиковая крышка.
Это интересно: Как установить отливы на пластиковые окна: это важно знать
Какие ошибки допускают новички
Фото заточки цепи для бензопилы
https://youtube.com/watch?v=qdfDaHVFSiw
Также рекомендуем просмотреть:
- Как выбрать бензоножницы
- Обзор лучших бензорезов
- Лучшие бензиновые снегоуборщики
- Как выбрать хорошую бензиновую воздуходувку
- Как выбрать лучший мотобур
- Как выбрать надежную мотопомпу
- Шина для цепной бензопилы
- Как выбрать самоходную, бензиновую газонокосилку
- Как выбрать лучшую цепь для бензопилы
- Бензопила STIHL
- Как выбрать мотокультиватор
- Как выбрать бензокосу
- Как выбрать надежную бензопилу
- Рейтинг лучших бензиновых измельчителей
- Бензиновая виброплита
- Самые лучшие дизельные генераторы
- ТОП лучших цепных бензопил для дома
- Лучшие бензиновые триммеры
- Обзор лучших бензиновых генераторов
Помогите сайту, поделитесь в соцсетях

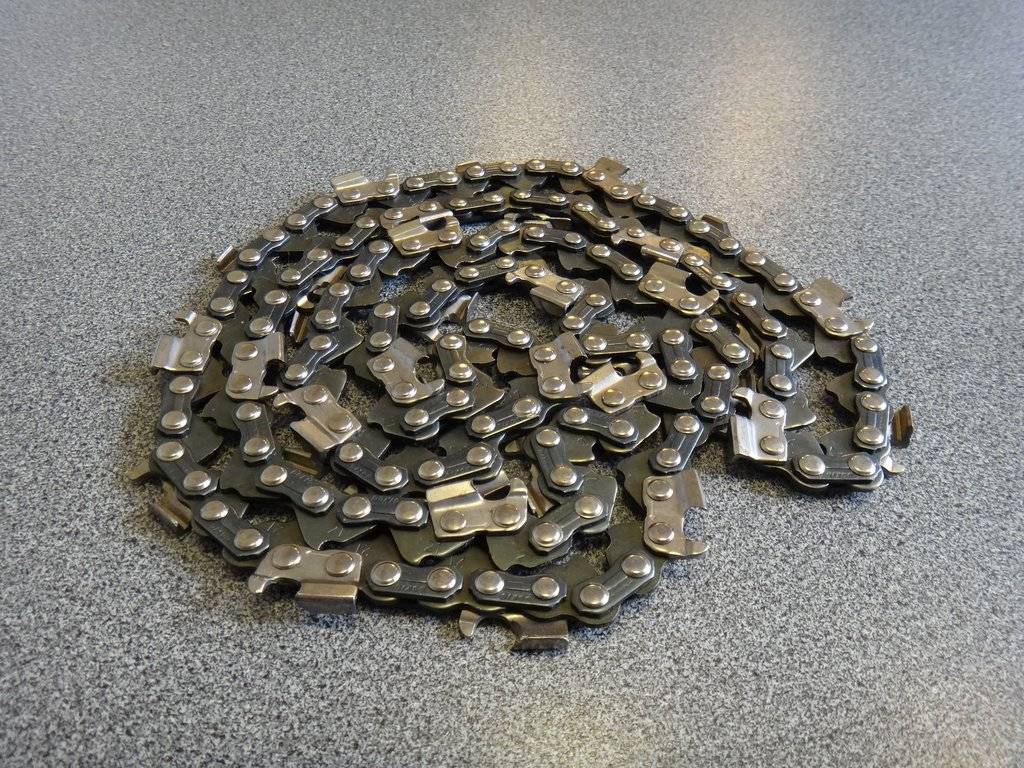

Технические параметры цепей бензопил
Особенности заточки зубьев при помощи напильника
Заточка напильником начинается с правильного выбора диаметра устройства. Для цепей размером 1,3 мм используется напильник, диаметр которого составляет 4 мм. Для режущих зубьев размером 1,6 мм применяется напильник с диаметром 5,2 мм.

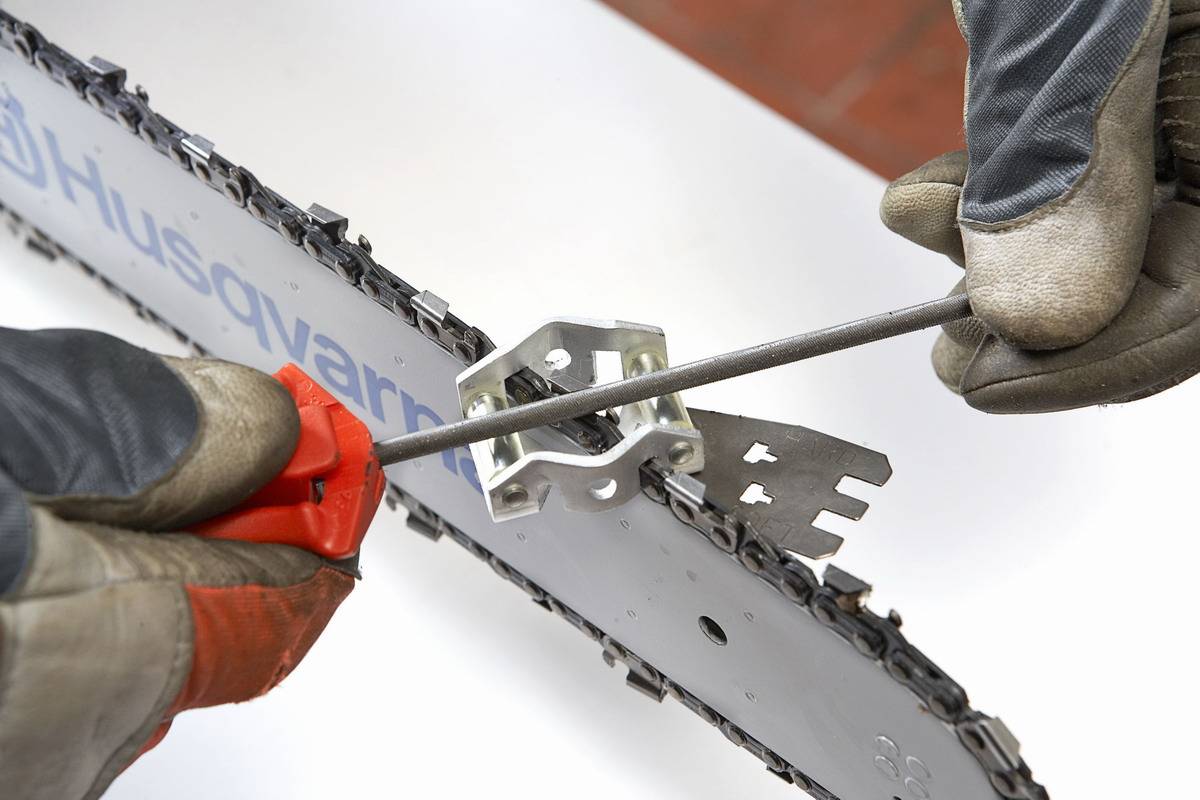

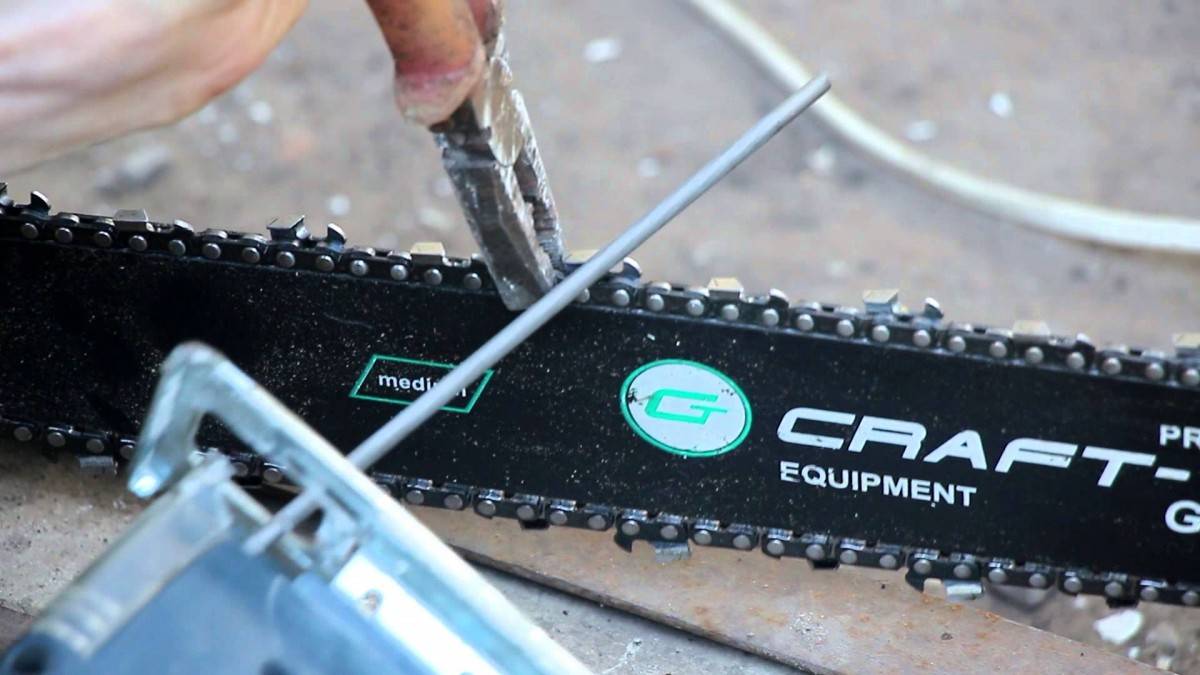

Затачивание при помощи круглого напильника
Подточка напильником нужно выполнять прямо на инструменте, предварительно зафиксировав шину в тисках, и включив ручной тормоз. Чтобы процесс происходил оперативно, нужно произвести заточку зубьев сначала с одной стороны под определенным углом, а затем с другой стороны. Начало проведения работ следует отметить мелом или маркером.
Виды напильников
Возвратно-поступательными движениями плоским напильником происходит удаление с зубьев ограничителей. Новичкам рекомендуется пользоваться специальным лекалом, которое крепится к шине, и остается только совершать возвратно-поступательные движения круглым напильником. Мастера с опытом осуществляют подточку при помощи только напильника, осуществляя возвратно-поступательные движения в количестве 1-2 раз для каждого зубца.
Особенности заточки пильных цепей

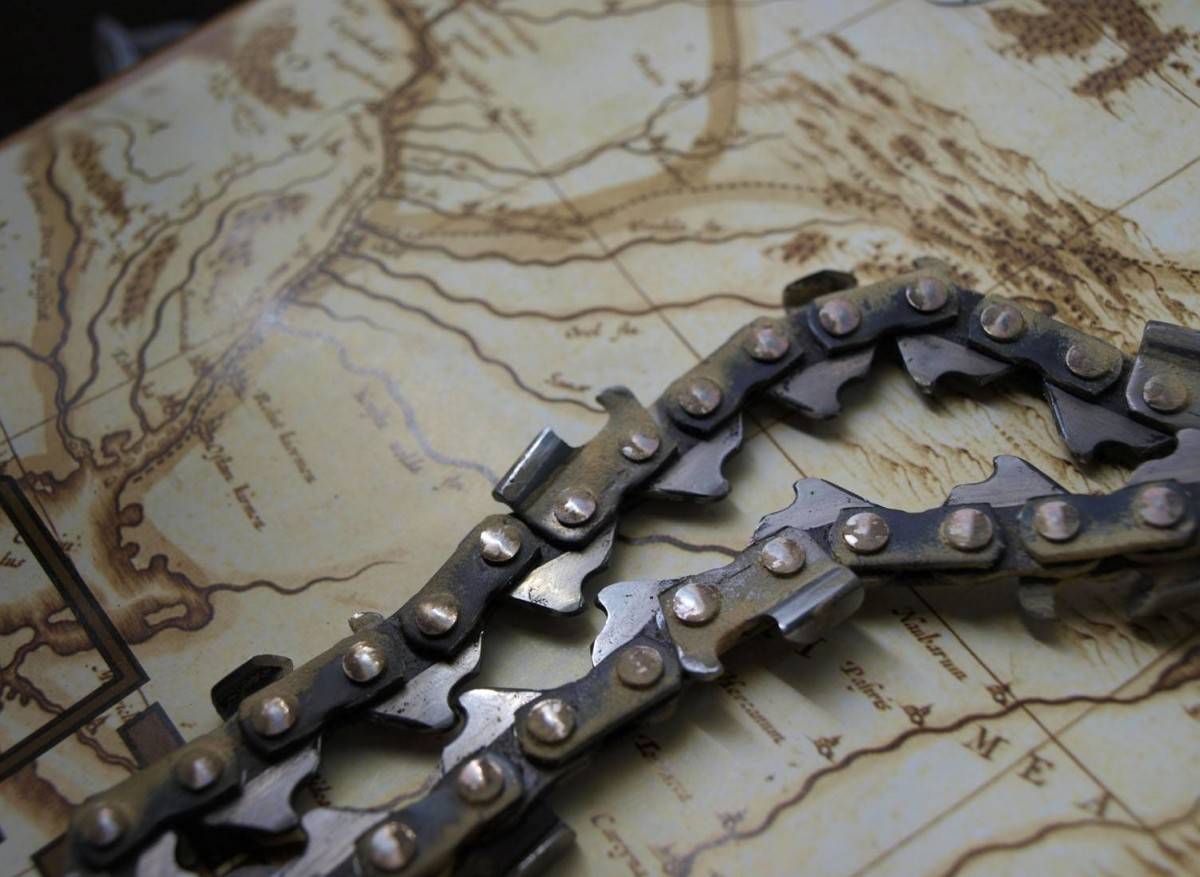

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

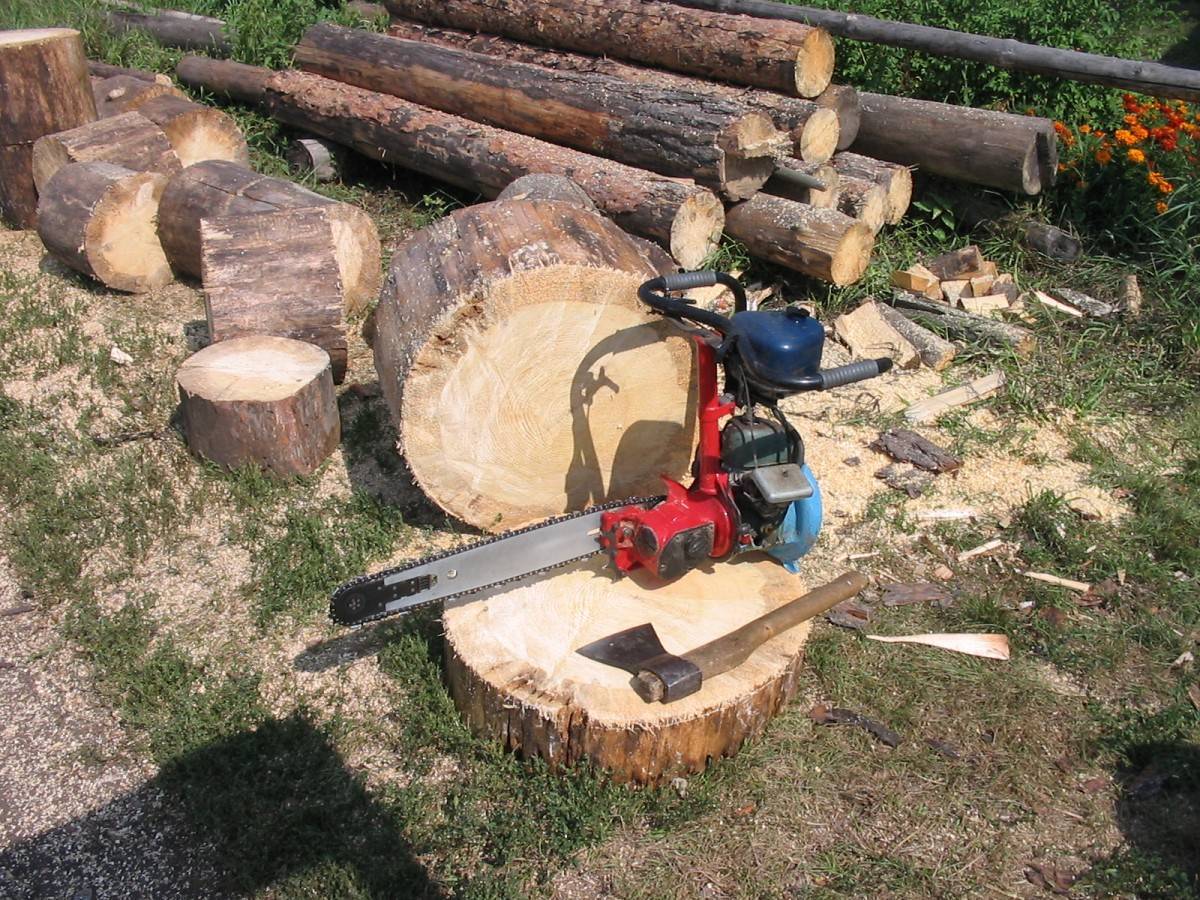

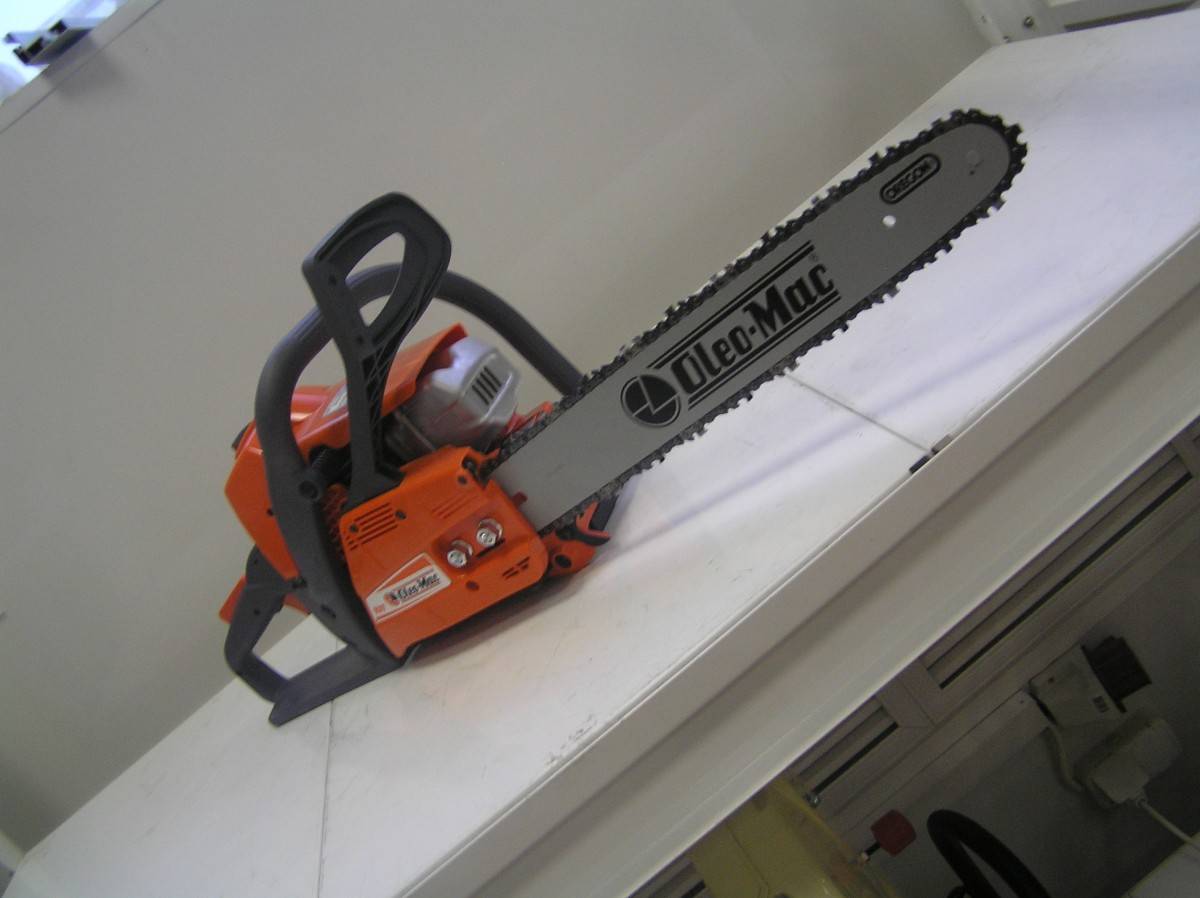

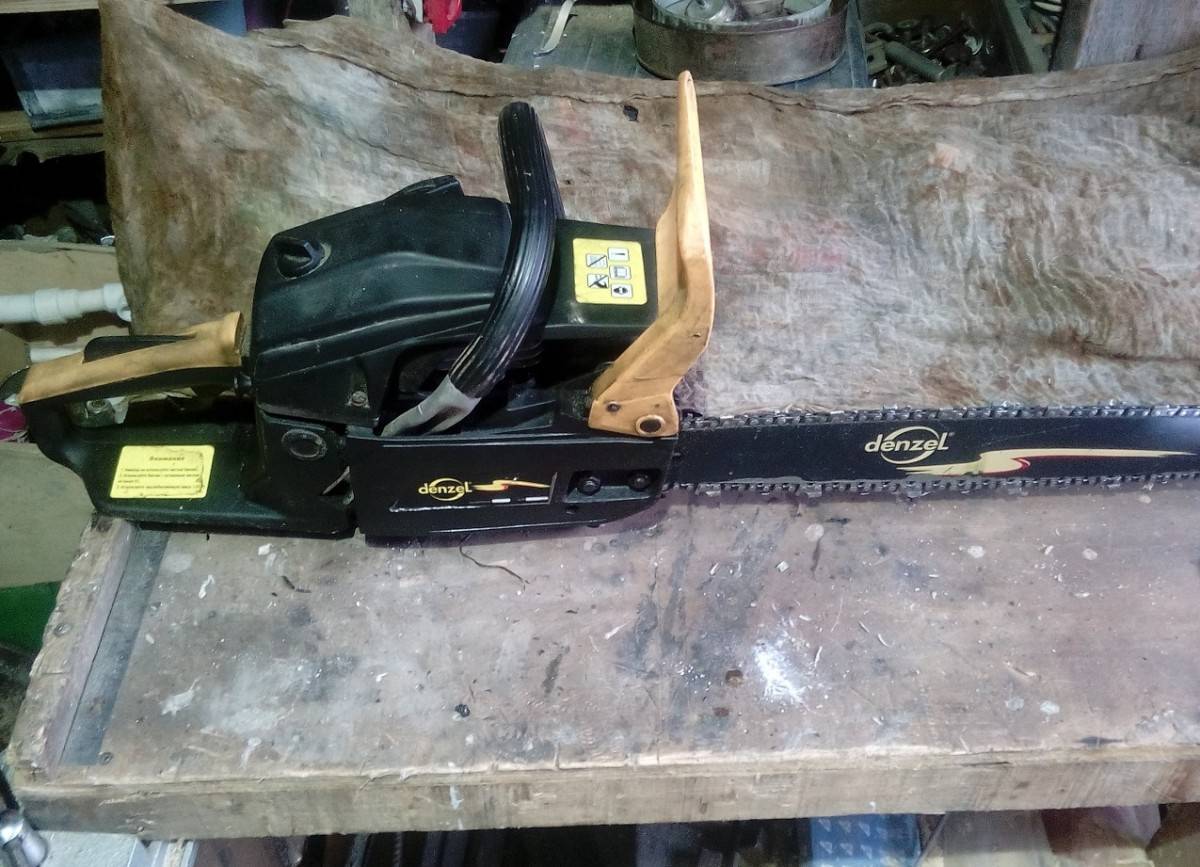

Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
Признаки затупившейся цепи и последствия дальнейшей эксплуатации
Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:
- бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
- во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
- стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
- цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.
Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.
Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:
- лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
- перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
- ускоренный износ шины и других частей бензопилы.
Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.
ТОП лучших ручных станков
Oregon 557849
Простое ручное устройство, подходящее для заточки пильных цепей в «полевых условиях».Oregon 557849 Достоинства:
- высокая точность;
- лёгкое крепление к шине;
- простота эксплуатации.
Недостатки:
отсутствие напильника в комплекте.
Patriot ручной CFG
Универсальное ручное устройство весом 730 грамм, подходящее ко всем типам бензопил. Возможна установка круглых напильников подходящих диаметров: 4,0 – 5,5 мм.
Средняя цена: 1500 рублей.
Patriot ручной CFG Достоинства:
- хорошая точность;
- удобство использования;
- быстрое крепление на бензопилу.
Недостатки:
- невысокая производительность;
- трудоёмкость.
LUX-TOOLS
Универсальное мобильное устройство итальянского производства.
Характеристики:
| Параметр | Значение |
| Вес, г | 417 |
| Высота, мм | 275 |
| Ширина | 860 |
| Глубина | 540 |
| Страна производитель | Италия |
Средняя цена: 1550 рублей.
LUX-TOOLS Достоинства:
- простота применения;
- лёгкость крепления к шине;
- хорошая мобильность.
Недостатки:
невысокая производительность.
DDE GT010B
Универсальное устройство под американским брендом, выполненное из антикоррозийной стали. Предназначено для обработки без съёма с шины. При ремонте подходят любые напильники. Гарантийный срок один год.
Характеристики:
| Параметр | Значение |
| Вес, г | 550 |
| Высота, мм | 65 |
| Ширина | 165 |
| Глубина | 290 |
| Бренд | США |
Средняя цена: 1200 рублей.
DDE GT010B Достоинства:
- невысокая стоимость;
- простота использования;
- небольшие размеры;
- надёжное крепление к шине;
- удобство при транспортировке.
Недостатки:
барашковые соединения деталей недостаточной жёсткости.
Champion C6500
Небольшой ручной прибор быстрой заточки непосредственно на шине. Крепится с обеих сторон надёжными винтами. Угол можно менять по градусной разметке. При помощи измерительной ручки можно фиксировать пильный элемент.

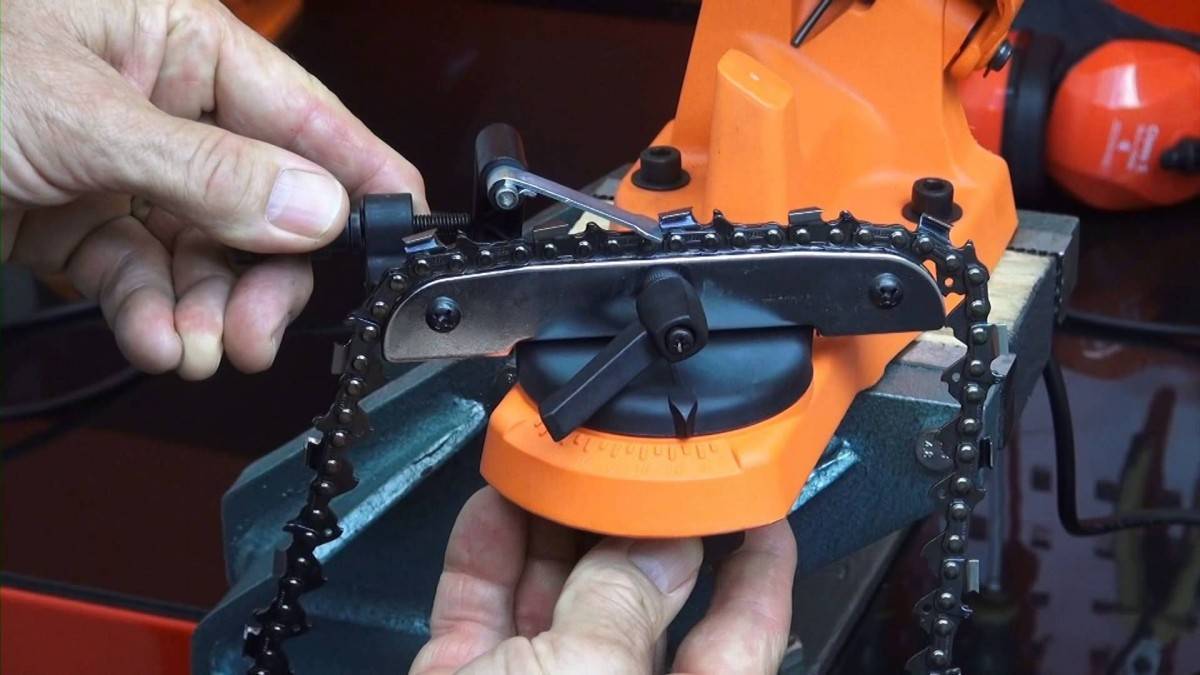

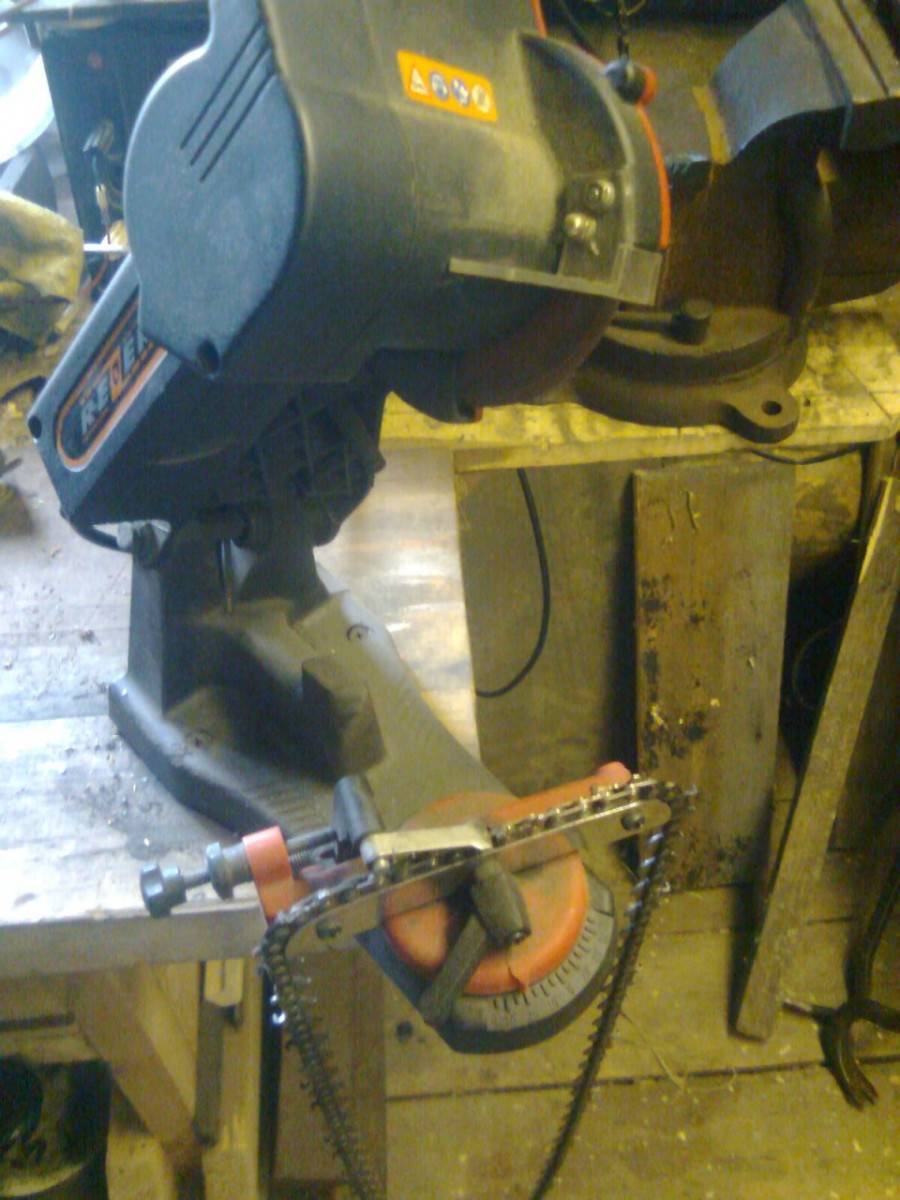

Затачивание цепи станком
Схема устройства бензопилы.
станок ручного принципа действия;
Не все цепи поддаются хорошему затачиванию при участии напильника. К примеру, при потере режущей кромкой цепи своей формы затачивание им повлечет приложение множества усилий.
Для таких случаев отличным вариантом является применение станка. Станки разделяют на ручные, работающие от электричества, с точильным камнем либо заточными кругами. Данный способ позволяет добиться большей точности в работе, хотя и не является новым.
Процедура подготовки осуществляется так.
Шаг режущего элемента цепи бензопилы.
Первым делом ослабляют зажимной регулировочный винт. После чего цепь устанавливают так, что заточной камень служит ориентиром для направления ее звеньев. Затем устанавливают нужный угол для затачивания.
Выполнение заточки возможно двумя путями:
- Последовательно. Зубцы обрабатывают поочередно друг за другом, со сменой полярности.
- Обработка каждого 2-го резца. Левосторонние, затем правосторонние. Можно наоборот (по желанию). В данном варианте полярность затачивания не изменяют.
Правила затачивания на ручных станках:
- Оптимальный уровень заточки определяют, ориентируясь на самый тупой зубец.
- Глубоко стачивать цепь не следует, поскольку это уменьшит прочность звена и период эксплуатации инструмента.
- Непосредственно после затачивания рекомендуют продувать цепь сжатым воздухом, а после – уложить в масло часа на два.
Плюсы варианта: точность заточки. Минусы: процесс трудоемкий и затратный по времени.
автоматический станок;
Основные параметры цепи бензопилы.

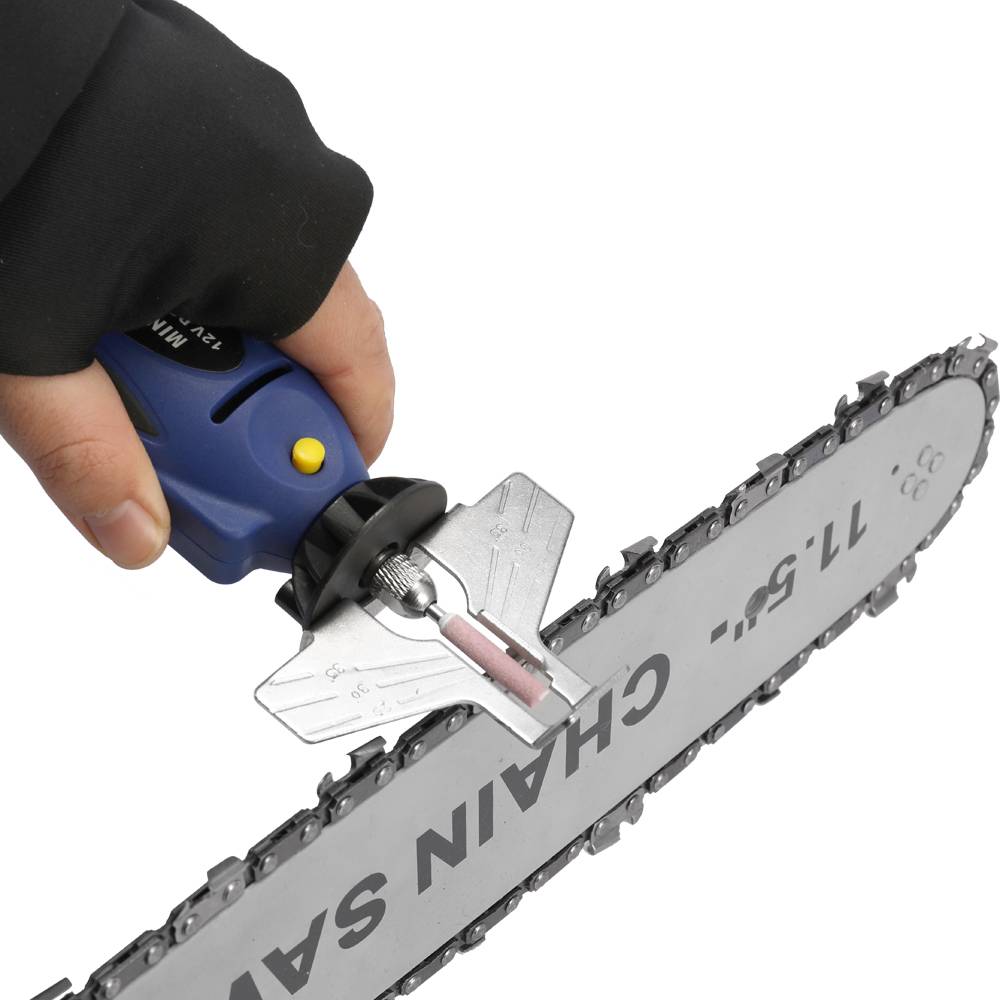

Автоматическая заточка цепей на специальных станках очень востребована на деле. Машины чаще находят свое применение в учреждениях по деревообработке и цехах лесопиления, нередко и в домашних условиях.
Автомат представлен компактной «коробкой», внутри которой расположен точильный камень. Пилу устанавливают в коробку, фиксируют и закрывают.
Затем на бензопиле устанавливают максимальную мощность и включают. Приводимая в движение цепь затачивается о расположенный внутри камень.
Достоинства заточки: процесс самый кратковременный и элементарный, не предполагает у хозяина пилы наличия особых навыков и усилий.
Минусы: требуется дополнительное приобретение цепей, выпускаемых тем же производителем, от которого был куплен и сам аппарат.
Способы заточки цепных полотен бензопил
Различают три вида выполнения заточки цепного полотна бензопилы:
- Ручная заточка;
- На станке;
- С помощью болгарки.
Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.
Ручная заточка напильником в домашних условиях
Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.
Последовательность выполнения работ следующая:
Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки. Верхнее лезвие затачивается под углом 30°. Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкимиСпециалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.
Профессиональная заточка на станке
Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.
Заточка с помощью болгарки
Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

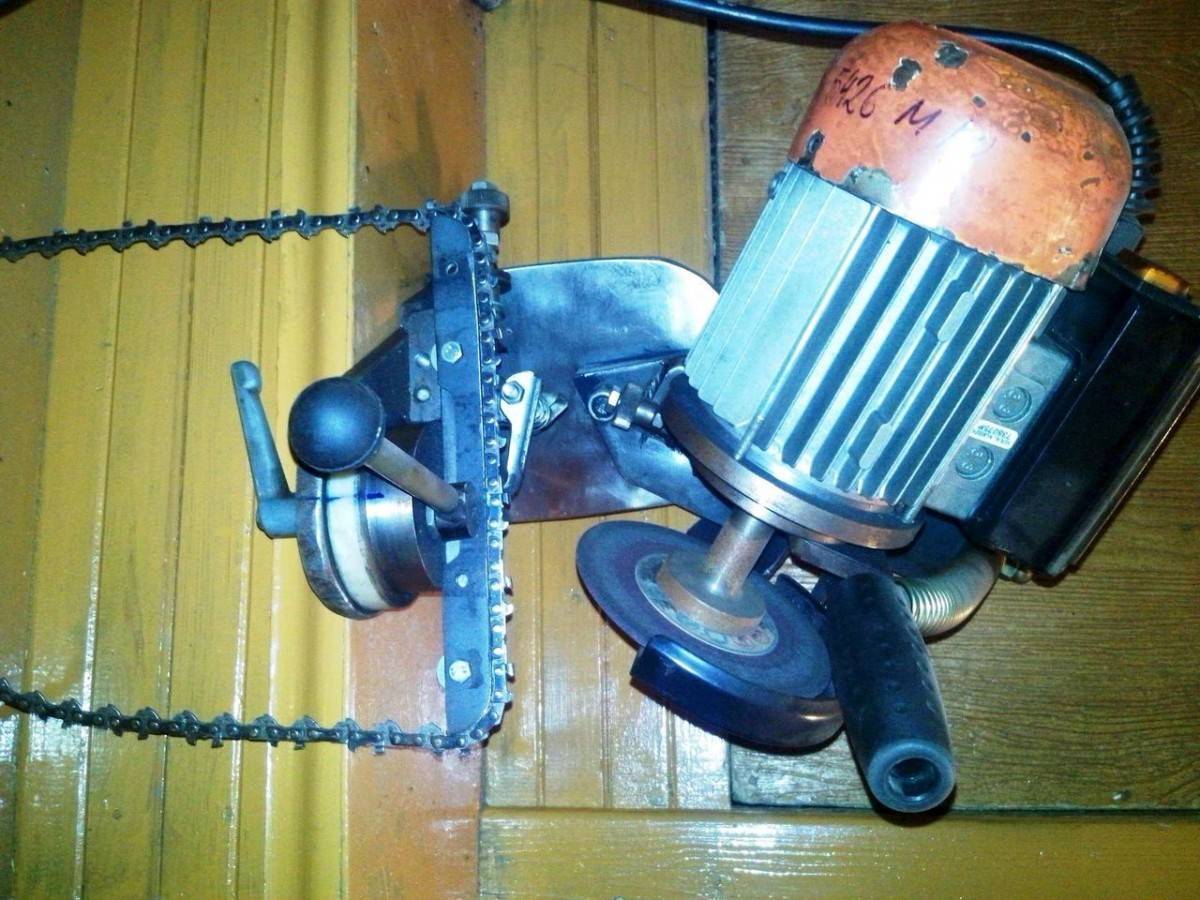

Самодельное приспособление для заточки цепей бензопил своими руками
Самодельные приспособления для заточки бензопильных цепей рекомендуется изготавливать в случае, когда ежедневно приходится подтачивать цепь на инструменте. Такое самодельное устройство представляет собой электродвигатель с закрепленным на валу абразивным диском. Необходимо использовать именно абразивный диск, так как заточным кругом выполнить данную процедуру невозможно.
Принцип изготовления самодельного станка заключается в том, что двигатель должен быть небольшой мощности, и фиксироваться на основании. Изготавливается специальный шаблон, на котором фиксируется режущий элемент инструмента. Вручную подводится вращающийся диск вместе с мотором к каждому зубу, и осуществляется их заточка
Важно чтобы двигатель был подвижным, а цепь крепилась в неподвижном состоянии
Такое приспособление (из электродвигателя небольшой мощности) является оптимальным вариантом для тех, кто занимается профессиональной заточкой. Дополнительно можно также изготовить специальный шаблон для закрепления устройства. Это упростит необходимость вручную регулировать угол.
Это интересно! Практика показывает, что китайские станки для затачивания зубьев пользуются популярностью благодаря своей эффективности. Их основным недостатком является стоимость, однако при наличии такого устройства дома, можно на нем дополнительно зарабатывать.
В качестве заключения нужно отметить, что цепь является важным устройством каждой бензопилы. Она нуждается в регулярной заточке, и чем дольше не подтачивать зубья, тем быстрее придет время замены устройства
Немаловажно понимать, что работа на инструменте с тупыми зубцами дает большую нагрузку на двигатель
https://youtube.com/watch?v=UIxoHC6MIL8%3F
Публикации по теме
Как правильно натянуть цепь на бензопиле
Инструкция как косить бензокосой и триммером траву
Как выбирается триммер для укоса травы учитываем все критерии
Как работает карбюратор бензопилы подробное описание
Использование болгарки в качестве заточного инструмента бензопилы
Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.
Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:
- толщина удаляемого слоя не контролируется;
- высока вероятность в допущении ошибок при затачивании зубьев;
- есть опасность прорезки соединительного ушка, фиксирующего звенья.
Самоделки для заточки цепи
Перед началом проведения работ бензоинструментом нужно подточить режущие элементы. Перед тем, как приступать к заточке бензопил своими руками, нужно определить конструкцию режущих кромок. Режущие кромки цепей имеют боковую и скошенную форму (чизельный или чипперный). От этого зависит угол расположения напильника во время заточки.
Конструкция звеньев на бензопилах
Самый простой способ заточить зубья на электро или бензопиле — это применение напильников, которыми комплектуются инструменты. Такие напильники можно также купить в специализированном магазине по продаже бензоинструмента. Если необходимо ежедневно затачивать по несколько цепей, то целесообразно воспользоваться болгаркой или специальным станком.
Это интересно! При работе болгаркой для заточки немаловажно использовать регулятор напряжения, при помощи которого можно снизить количество оборотов.
Способы заточки цепи бензопилы
На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:
- Ручная
- Станочная
- С использованием УШМ

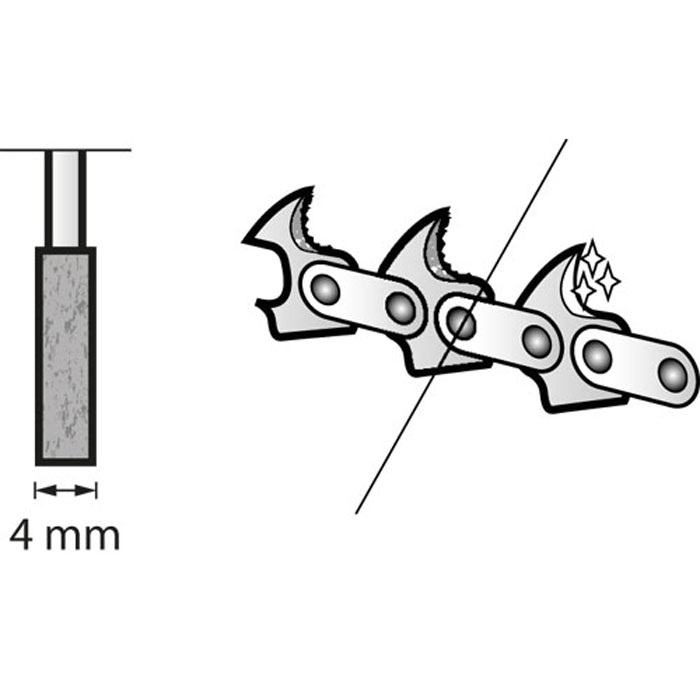

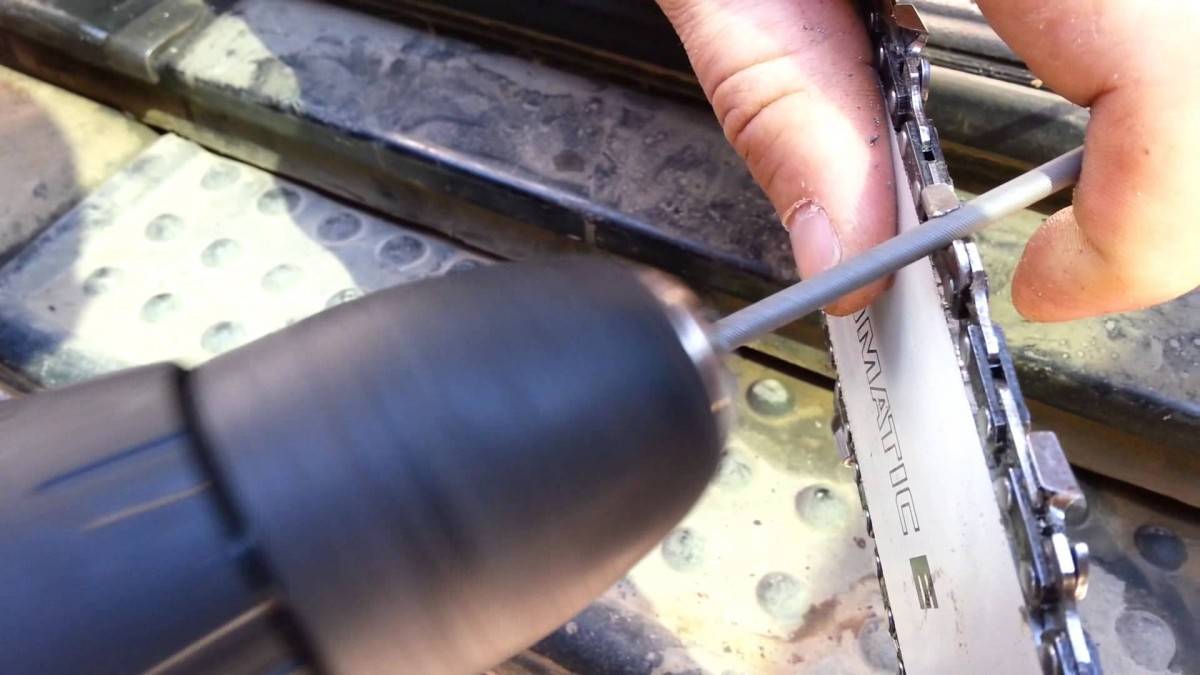

- Заточка дрелью или бормашиной с использованием надфиля
Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты
Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками
Болгаркой
Один из способов заточить цепь пилы — это болгарка
Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.
Тем не менее, способ всё ещё актуален.
- Цепь должна оставаться на шине.
- На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
- Перед цепью и шиной должна стоять небольшая преграда.
- Угол при заточке такой же, как описано в первом способе.
- После процесса обязательно подтянуть цепь.
Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.
Плюсы:
Сравнительная быстрота по сравнению с напильником.
Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).
Практически не нужны физические усилия.
Минусы:
Наличие особых навыков.
Отсутствие безопасности.
Необходимо знание техники безопасности и большой опыт работы болгаркой.

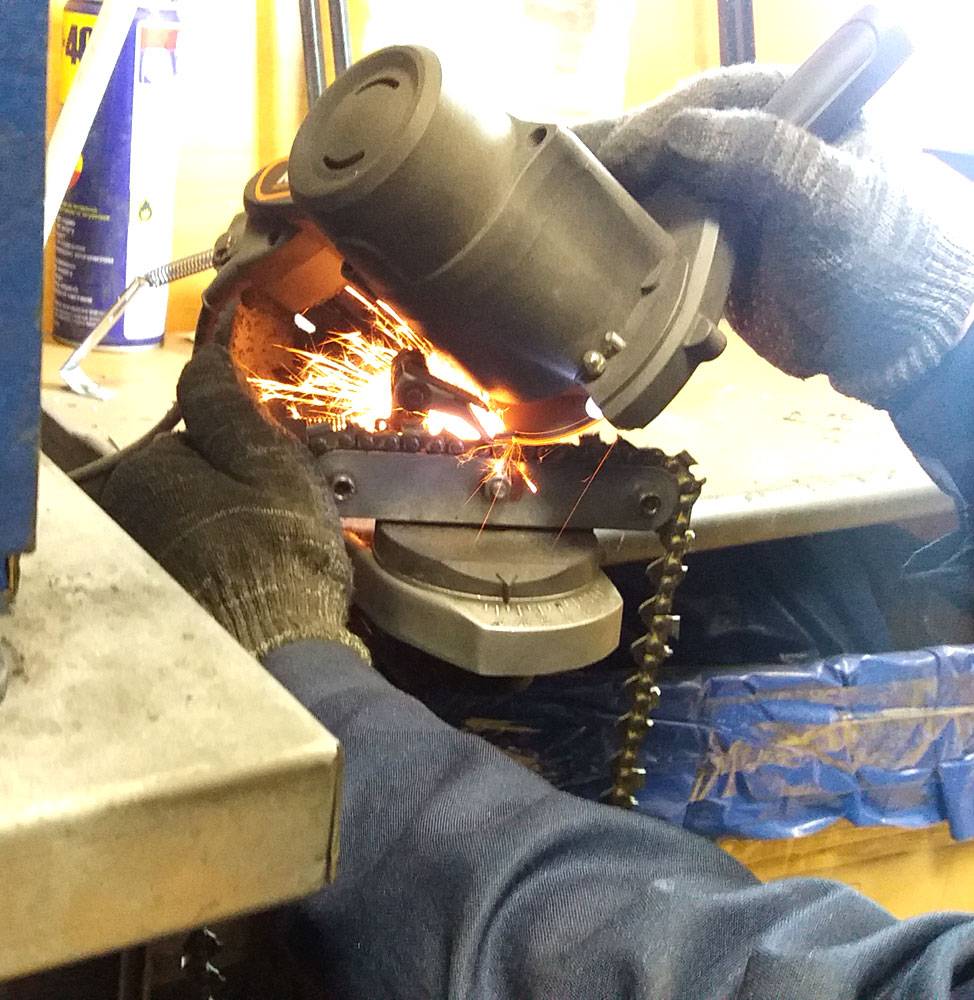

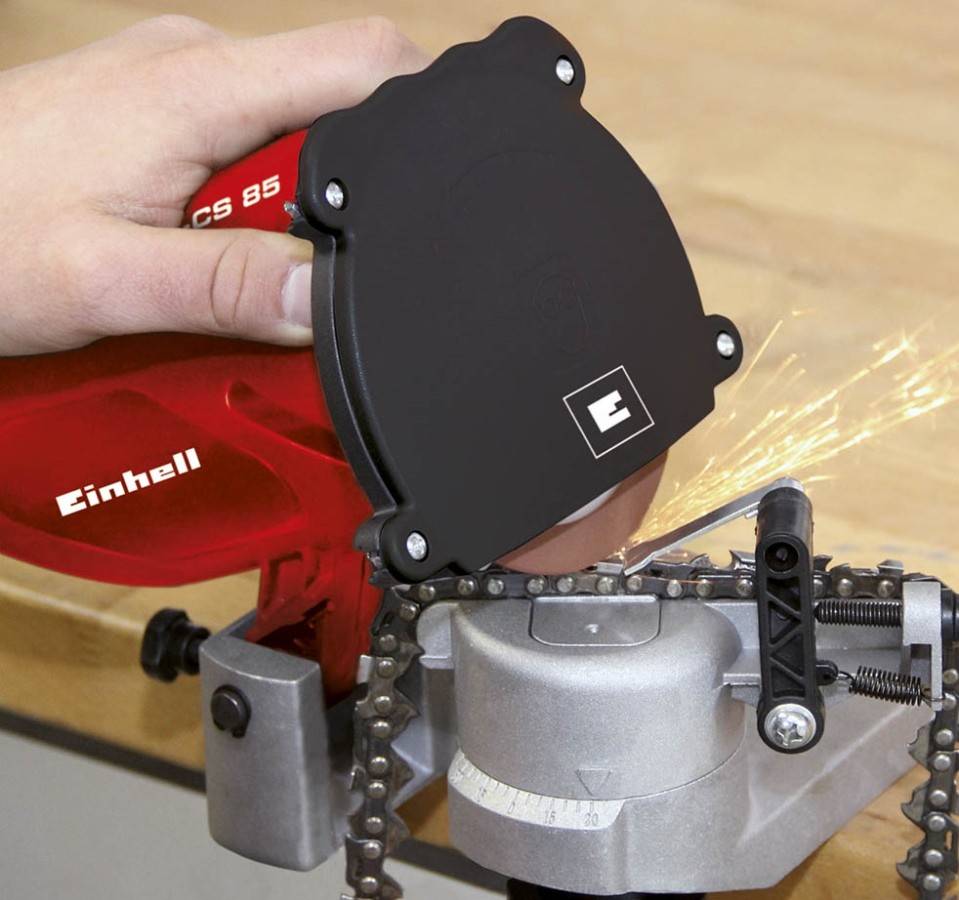

Электрическим станком
Электрические станки для заточки
Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

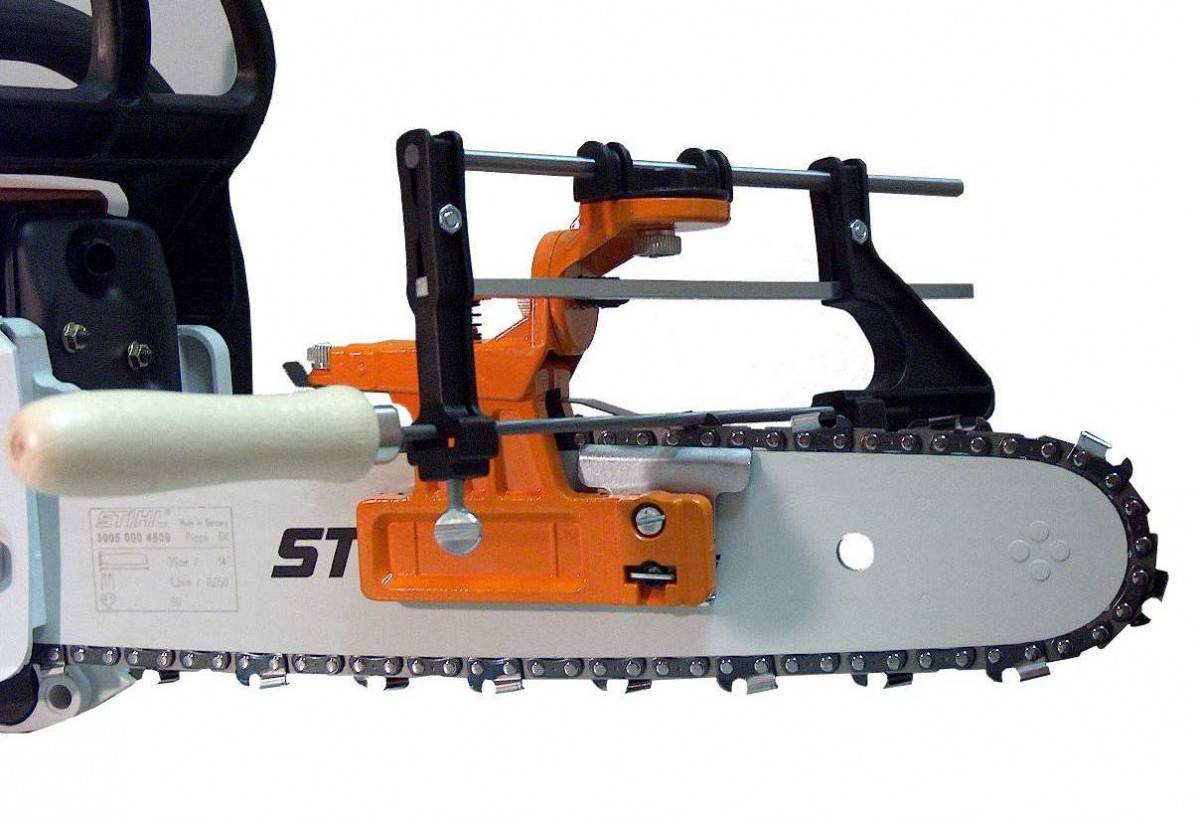

Станком с ручным приводом
На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.
Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.
Плюсы:
Удобство и гарантированное качество.
Отсутствие необходимости применения большой физической силы.
Минусы:
Цена инструмента.
Отсутствие возможности наточить пилу на месте работы.
Станки с ручным приводом
Советы от профессионалов
- Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
- Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
- Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.
Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.
Внешние признаки затупившейся режущей кромки зуба бензопилы
Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки.
Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:
- Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).
Рисунок 2
- Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
- Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
- Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.
