Замена поршневой группы на китайской бензопиле 45-52см³

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Замена маслонасоса на примере китайской пилы Партнер

Масляный насос является достаточно надежным элементом бензопилы. Однако в процессе эксплуатации могут возникать неисправности, устранение которых требует его замены. Например, для демонтажа масляного насоса на бензопиле «Партнер» необходимо выполнить следующие действия:

1. Открутить болты, фиксирующие крышку картера;
2. Снять крышку;
3. Отведя пильную цепь в сторону демонтировать шину;
4. Убрать пильную цепь;
5. Снять кожух воздушного фильтра и сам фильтр;
6. Удалить свечу зажигания;
7. Открутить крышку стартера и демонтировать его. Это необходимо для того, чтобы в процессе проворачивания коленчатого вала двигателя не деформировать зубья храповика и не поломать стартер;
8. Проворачивая маховик установить поршень в верхней мертвой точке (непосредственно под отверстием свечи) и завести в него заранее подготовленный матерчатый жгут. Это поможет зафиксировать поршень в одном положении и убережет стенки камеры сгорания от механических повреждений;
9. При помощи съемника открутить фиксирующий зажим муфты сцепления. Откручивание необходимо проводить по часовой стрелке. Для этого на некоторых моделях есть выштамповка с указательной стрелкой и надписью «Off»;
10. Демонтировать фрикционный элемент, барабан и подшипник сцепления;
11. Удалить остатки грязи, образовавшейся в процессе работы;
12. При помощи отвертки отвести фиксатор крышки в сторону и снять ее;
13. Открутить винты, фиксирующие насос;
14. Аккуратно, поддевая отверткой корпус насоса приподнять его вверх, в сторону и вывести из посадочного гнезда. После этого необходимо отключить подающую и всасывающую магистраль.

Монтаж нового насоса осуществляется в обратной последовательности.

Также рекомендуем посмотреть видео инструкцию, автор которого подробно рассказывает и показывает, как заменить маслонасос на бензопиле Партнер.

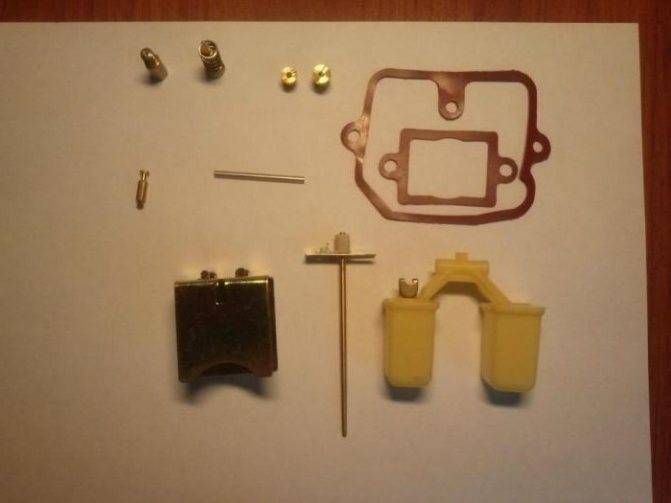

Разборка жиклеров

Сначала вынимаем ось поплавка, смотрим на износ, она должна быть одинаковой по всей длине. Вынимаем иглу с фиксатором из поплавка, на ней должна быть маленькая силиконовая прокладка. Затем откручиваем главный центральный жиклер ключом на 12, после чего головкой на 6 либо пассатижами откручивается жиклер холостого хода, он фиксируется со стопорной шайбой.

Меньший жиклер важно закручивать при сборке со стопорной шайбой, иначе он поломается. Карбюратор К-62 выпускается без обогатителя, они идут на марках, начиная с К-33 и по К-38, там он находится в углу и выкручивается отверткой. После выкрутки жиклеров с обратной стороны вынимается центральный элемент — направляющая заслонка, которая держалась за счет главного жиклера

Для лучшей работы можно зашлифовать дроссельную заслонку и центральный элемент. Если осмотр производится не для срочной установки на двигатель, тогда нужно смазать все узлы маслом. Сборка производится в обратной последовательности

После выкрутки жиклеров с обратной стороны вынимается центральный элемент — направляющая заслонка, которая держалась за счет главного жиклера. Для лучшей работы можно зашлифовать дроссельную заслонку и центральный элемент. Если осмотр производится не для срочной установки на двигатель, тогда нужно смазать все узлы маслом. Сборка производится в обратной последовательности.

Ремонт масляного насоса и замена ведущей звездочки

Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.

Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.

Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.

Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.

Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
2. Снимите боковую крышку.
3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
4. Далее снимите приводную звезду и стартер.
5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Неисправности двигателя

• движок не заводится;
• заводится, но глохнет;
• работает нестабильно;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы своими руками, необходимо действовать способом исключения. инспектировать попеременно все вероятные предпосылки неисправности, начиная с тех, проверка и устранение которых занимает наименьшее время (про устройство и работу двухтактного мотора смотрите тут).

Система зажигания. Замена звездочки на бензопиле хускварна. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Замена поршня на бензопиле штиль 180: когда. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят. есть искра или ее нет.

При отсутствии искры нужно просто заменить свечу. Замена поршневой группы китайской бензопилы 4500replacement piston group of chainsaw 4500 замена поршневой группы на бензопиле stihl ms180 цилиндро-поршневая группа для бензопилы 45 мм бензопила китай замена. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Алгоритм замены поршневой бензопилы

Если настало время замены ЦПГ бензопилы необходимо знать, что для каждой конкретной модели существует индивидуальный алгоритм действий. Для облегчения работ по разборке/сборке необходимо подготовить свечной ключ, большую плоскую отвертку, молоток, компрессор для очистки деталей агрегата, набор рожковых и торцовых ключей. Вне зависимости от производителя и конструктивных особенностей модели перед тем как снять цилиндр бензопилы необходимо произвести следующие работы:

1. Демонтаж верхней защитной крышки;
2. Выкручивание свечи зажигания;
3. Снятие боковой крышки;
4. С помощью большой плоской отвертки убираются стопора с амортизаторов;
5. В канал свечи помещаем шнурок для фиксации коленчатого вала и откручиваем сцепление и гайку маховика;
6. Демонтаж ведущей звездочки цепи;
7. Убираем карбюратор с воздушным фильтром;
8. Снимаем модуль зажигания и выхлопную систему.

После изъятия из основания силового агрегата откручиваем поддон и вынимаем коленчатый вал с поршнем из цилиндра. С помощью слесарного пинцета или отвертки демонтируем стопоры поршневого пальца.

Перед демонтажем поршневой необходимо запомнить его расположение в цилиндре, чтобы в последующем не тратить время на повторную разборку и сборку силового агрегата.

Герметик для фиксации поддона бензопилы

Перед началом сборки необходимо сжатым воздухом, ветошью и другими средствами очистить детали и узлы агрегата от грязи, остатков опилок, пыли. Первый этап замены поршневой бензопилы заключается в установки на коленчатый вал поршня. Фиксируем его на шатуне стальным пальцем, входящим в комплект поставки ЦПГ. С целью недопущения произвольного выпадения стопорных колец рекомендуется устанавливать их разрезом вниз. Далее монтируем компрессионные кольца на поршень, но ввиду их хрупкости и ломкости к этой операции нужно подойти максимально внимательно. Для недопущения образования царапин перед установкой поршневой в цилиндр нужно смазать поршень маслом. Перед установкой картера (поддона) потребуется обезжирить его монтажную поверхность и нанести слой термостойкого герметика. Сборку бензопилы производим в обратном описанному выше алгоритму.

Зачастую замена поршня бензопилы, коленчатого вала и компрессионных колец решает проблемы с холостым ходом и с проблематичным запуском ДВС.

Общие принципы разборки

В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:

• Снимается крышка сцепления.
• Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
• Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
• Бензиновый шланг удаляется с крышки штуцера.
• Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
• Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
• Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
• Удаляются винты, демонтируется бензобак с масляным шлангом.

Очистка поршневых колец.

Трущиеся поверхности поршней и цилиндров, а также канавки для поршневых колец подвергаются образованию на них лаков. Так как отложения нагара и лака могут закупорить пазы для поршневых колец. Из-за того, что паз будет забит, поршневое кольцо будет расширено, что приведет к порче цилиндров (появятся задиры, царапины). Поэтому, если есть нагар и лаки на верхних боковых частях поршней, то эксплуатация автомобиля при таком раскладе дел приведет к преждевременному износу цилиндров, ремонт которых обойдется намного дороже. Такие причины приводят к капитальному ремонту двигателя автомобиля.

При эксплуатации, если поршневые кольца расширены, с поверхности цилиндров будет сдираться защитный слой — хон, гильза цилиндра подвергнется быстрому износу и сами поршневые кольца износятся.

Забивка зазора или паза для колец, из-за чего само кольцо расширяется, может также привести к поломке кольца. Соответственно, если поршневое кольцо сломалось, то цилиндр и другие детали цилиндро-поршневой группы (ЦПГ) подвергнутся огромному износу.

Также, может быть и такое, что наличие нагара и лака в пазу для поршневого кольца может закоксовать кольца (они станут неподвижными). Это явление называют закоксовкой или залеганием колец ДВС.

Если поршневое кольцо стало залегло, стало неподвижным, то компрессия будет меньше, чем при исправно-работающем кольце. А, как мы уже знаем, низкая компрессия цилиндра ДВС повышает расход топлива, образует большие слои нагара и кокса, повышает вероятность отказа мотора при пуске и создаст перебои в работе двигателя. Из-за того, что герметичность нарушена по причине залегания поршневого кольца, в цилиндр попадает масла в большем количестве, отсюда и увеличенный расход моторного масла (жрет масло). Превышенное количество масла на поршне и стенках цилиндра не сгорает и делает слой нагара все больше и больше. Каждая последующая эксплуатация такого двигателя без ремонта приведет к закоксовке всего двигателя.

Появившийся нагар на клапанах способствуют их заклиниванию в направляющих втулках, уменьшаются отверстия подачи и выпуска клапанов.

Процесс очистки поршневых колец также может производиться с разборкой и без. Не разбирая двигатель для очистки поршневых колец применяются такие жидкости, как LAVR, XADO. Порядок выполнения работ тот же, который рассмотрели выше.

Неисправности двигателя

• двигатель не заводится;
• заводится, но глохнет;
• работает неустойчиво;
• не развивает мощности, т.е. нормально работает на холостых оборотах, но глохнет под нагрузкой.

Осуществляя ремонт бензопилы на дому, нужно действовать методом исключения. проверять поочередно нашему клиенту остается возможные причины неисправности, начиная с разработки тех, проверка не устранение которых занимает меньшее время (про устройство не работу двухтактного двигателя смотрите здесь).

Система зажигания. Практически все виды неполадок двигателя, перечисленные выше, могут вызываться сбоями системы зажигания. Поэтому при их возникновении имеет смысл начинать поиски неисправности со свечи. Это тем более оправданно, что состояние последней может дать полезную информацию и о работе топливной системы. Итак, при возникновении неполадки нужно вывернуть свечу и осмотреть её.

Провод отсоединяется, и свеча выкручивается специальным ключом.

Если свеча сухая, это значит, что проблема, скорее всего, не в системе зажигания, а в не поступлении в цилиндр топливной смеси. Можно заворачивать свечу обратно и приниматься за топливную систему. Если свеча сильно забрызгана топливной смесью, значит имеется ее избыток. Это может происходить от разрегулированности карбюратора или нарушения правил запуска. Свечу вытирают и просушивают, осушают цилиндр, перекрыв подачу топлива и поработав стартером. чтобы провентилировать камеру сгорания и удалить избыток топлива. После чего устанавливают свечу на место и повторяют запуск.

Наличие большого количества черного нагара также говорит о неисправностях в топливной системе.

Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло. Свечу промывают в бензине, очищают иглой или шилом от нагара, чистят электроды мелкой шкуркой и устанавливают на место.

Во всех этих случаях не лишним будет проверить зазор между электродами свечи. В зависимости от ее марки он должен находиться в интервале 0,5-0,65 мм. Нужно проверить и уплотнительную прокладку свечи. Все про ремонт бензопилы своими у меня течет масло не из пила чемпион.при. При ее изношенности или повреждении, может быть не обеспечена герметичность камеры сгорания, что приводит к снижению компрессии в цилиндре и проблемам в работе двигателя.

Даже если в случае проверки свечи есть большие основания полагать, что неисправность находится в топливной системе, нужно проверить свечу на наличие искры. Хотя бы для того, чтобы быть уверенным, что с этим все в порядке. Для этого:

• надевают на свечу кабель зажигания;
• с помощью плоскогубцев с изолированными ручками прикладывают резьбу или гайку свечи к цилиндру;
• дергают за рукоятку стартера и смотрят. есть искра или ее нет.

Читайте:

При отсутствии искры нужно просто заменить свечу. Если и у новой свечи нет искры, нужно проверить состояние высоковольтного провода на наличие обрыва и контакта со свечой.

Причина отсутствия искры может заключаться и в неисправном модуле зажигания или нарушении зазора между ним и магнитопроводом маховика. Он должен равняться 0.2 мм. Нарушение зазора становится особенно вероятным, если перед этим производилась разборка пилы со съемом маховика и модуля зажигания. Зазор выставляют с помощью прокладки толщиной 0.2 мм, помещенной между бобышкой маховика и модулем зажигания. Неисправный модуль зажигания нужно заменить.

Проверив таким образом систему зажигания и не обнаружив неисправность, можно переходить к системе подачи топливной смеси.

Система подачи топлива. Если осмотром свечи было установлено, что топливо не поступает в цилиндр, нужно рассмотреть все возможные причины этого. Это может быть:

• не поступление топлива из бака из-за забитого отверстия в его крышке (сапуна), при этом в баке создается вакуум, препятствующий вытеканию топлива;
• загрязненность топливного фильтра, установленного в баке;
• не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр.

Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет. Если оно течет полной струей, сапун и фильтр можно не проверять, если не течет или течет слабо, можно считать, что причина неисправности найдена. Сапун чистится иглой. Топливный фильтр извлекается через заливное отверстие опорожненного топливного бака, проволочным крючком, вместе с всасывающим шлангом, от которого фильтр отсоединяется и чистится или заменяется новым. Производители бензопил рекомендуют менять топливный фильтр каждые три месяца.

ЦПГ бензопилы

Устройство ЦПГ

Итак, что входит в состав ЦПГ( цилиндро-поршневой группы):

• Поршень
• Цилиндр
• Кольца (маслосъемные и компрессионные)

ЦПГ это основной узел двигателя, неисправности которого неизбежно ведут к дорогостоящему ремонту. Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:

• Использовать качественные масла, разведенные в точной пропорции, которая указана производителем.
• Избегать перегрева двигателя.
• Соблюдать нормативы работы для класса бензопилы (бытовая, полупрофессиональная, профессиональная).
• Всегда использовать правильно наточенную цепь, установленную в нужном направлении.

Неисправности ЦПГ бензопилы:

• Износ поршня, цилиндра
• Износ колец
• Механические повреждения (скол колец, подшипника)

Все эти и другие не такие распространенные неисправности в итоге приводят к задирам на стенках цилиндра или поршня, что в свою очередь приводит к замене полностью цилиндро-поршневой группы.

Как диагностировать в результате чего возникли задиры?

Первым делом снимите глушитель и в образовавшемся окне осмотрите ЦПГ на предмет задиров.

Если задиры только со стороны глушителя, то это свидетельство того, что бензопилу перегрели.

Если задиры по всей окружности цилиндра и они равномерные и имеют большое истирание и темный цвет, то это свидетельство неправильно приготовленной топливной смеси.

задир при неправильной смеси

В случае если задиры имеют вид глубоких царапин, расположенных неравномерно, то это механические повреждения ЦПГ, которые возникают в случае попадания в цилиндр инородных тел или сколов деталей ЦПГ.

Задиры расположены в зоне кольца- плохое качество смеси. Так же возможно что пилу обкатывали «по-советски».

Вот неплохое видео о диагностике ЦПГ:

Вы можете помочь в составлении рейтинга бензопил, проголосовав в опросе: «Составляем рейтинг бензопил»

Наконец- то собрался написать окончание про ремонт пилы Штиль 180. Все основное уже написано в Ремонт бензопилы STIHL 180+фотоотчет ( Часть 1) Теперь так дописываю несколько моментов по сборке

Главное не спешить, перепроверяйте все ли правильно собираете. Смотрите ютуб по этой теме. Лучше один раз увидеть…С момента ремонта пила работает нормально. Если есть вопросы пишите…

Как сделать козлы для распиловки?

Козлы для среза древесины бензопилой – это переносное приспособление, которое позволит более ровно и аккуратно распиливать бревна в поперечном направлении. Чаще всего для его изготовления используются деревянные брусья и металлические трубы разного диаметра. Второй вариант отличается большей надежностью, так как металл показывает повышенную стойкость к ударам и вибрации.

В некоторых случаях изготовители сочетают деревянные и металлические комплектующие. Для сборки приспособления из комбинированных материалов потребуется подготовить:

• несколько деревянных брусьев;
• 4–5 столбов, вырезанных из твердой древесины;
• металлический профиль;
• стальные пруты, трубы, стяжки.

Перед началом сборки козлов металлические и деревянные детали потребуется обработать специальными средствами против гниения и коррозии. Они должны полностью впитаться и высохнуть. После этого можно переходить к изготовлению козлов:

1. Вначале необходимо соединить 4 металлические трубы. По 2 из них нужно приварить в виде буквы «Х» – в итоге должны получиться 2 металлические заготовки, которые в дальнейшем послужат опорами для сборки козлов. Чтобы они были более стойкими к весу древесины и вибрациям, под нижними частями образовавшихся перекрестков нужно приварить по одной металлической стяжке;
2. Далее к верхним частям торчащих опор потребуется параллельно прикрепить 2 деревянных бруса, толщиной от 5 до 8 см. Для этого в верхних частях каждой из труб необходимо проделать по отверстию. То же самое нужно сделать по бокам брусьев. Далее детали нужно приложить друг к другу так, чтобы отверстия совместились. После этого нужно вкрутить мощные болты. В результате 2 параллельных бруса не должны касаться друг друга;
3. В нижней части металлических опор, на 5–10 см ниже стяжек, потребуется приварить 2 металлических прута. Они будут играть роль распорок и придадут конструкции жесткости – в итоге распиловка дров бензопилой получится более удобной.

Готовые козлы можно покрасить – это защитит их от влаги, провоцирующей гниение и коррозию. В дальнейшем приспособление можно использовать для поперечного срезания бревен весом до 250 кг.

Детали и расходники

• Маслянный фильтр
• Моторное масло
• Ветошь

Инструменты:

• Гаечный ключ торцевой трубчатый 13 мм
• Оправка для запрессовки поршневой пальца
• Оправка для сжатия поршневых колец
• Молоток
• Съемник поршневых колец
• Щуп плоский
• Динамометрический ключ

Детали и расходники:

1. Вставьте шатун в поршень так, что бы приливы на шатуне были обращены в сторону задней части поршня.

Примечание:

На передней части днища поршня выполнена метка в виде лунки.

3. Установите стопорные кольца поршневого пальца в канавки поршня.

4. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

5. Порядок установки колец следующий: сначала устанавливают составное маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо и, наконец, верхнее.

6. Сориентируйте кольца, как показано на рисунке. Установите кольца на остальные поршни.

Расположение замков поршневых колец перед установкой поршня в цилиндр:

1 — расширителя маслосъемного и верхнего компрессионного колец;

2 — верхнего маслосъемного кольца;

3 — нижнего компрессионного кольца;

4 — нижнего маслосъемного кольца.

Примечание:

Устанавливайте нижнее компрессионное кольцо маркировкой вверх.

7. Установите вкладыш в шатун, совместив установочный усик вкладыша с выемкой на шатуне.

8. Смажьте моторным маслом зеркало цилиндра, поршень, поршневые кольца и шатунный вкладыш.

9. Установите на поршень оправку для сжатия колец и, вворачивая винт, сожмите кольца.

10. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень цилиндра в соответствии с маркировкой номера цилиндра на шатуне.

11. Нажмите (например, рукояткой молотка) на поршень и сдвиньте его из оправки в цилиндр до момента установки нижней головки шатуна на шатунной шейке коленчатого вала. Аналогично установите поршни в остальные цилиндры.

Примечание:

При установке поршней в цилиндры метки (лунки) на поршнях должны быть обращены к передней части двигателя.

Предупреждение:

При установке поршня плотно прижимайте приспособление для сжатия поршневых колец к блоку цилиндров, иначе будут сломаны поршневые кольца.

Устанавливайте поршень в цилиндр осторожно, чтобы нижней головкой шатуна не повредить шатунную шейку коленчатого вала

12. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

13. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

14. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Предупреждение:

Крышку шатуна устанавливайте таким образом, чтобы маркировки номера цилиндра на шатуне и на крышке расположились с одной стороны.

15. Смажьте моторным маслом резьбу болтов и гайки крепления крышки шатуна.

16. Навинтите гайки шатунных болтов, не затягивая их окончательно.

17. Затяните гайки шатунных болтов моментом 13,7-15,7 Н-м (1,4-1,6 кгс*м).

18. Доверните все гайки на 35-40° по часовой стрелке.

19. Проверьте легкость перемещения шатунов вдоль шатунных шеек. При заедании отверните гайки шатунных болтов и повторно затяните их, как описано в пп. 17,18.

20. Проверьте плоским щупом боковые зазоры между шатунами и щеками кривошипов коленчатого вала. Номинальный зазор 0,200-0,470 мм, предельно допустимый — 0,5 мм. Если боковой зазор больше предельно допустимого, замените шатун и/или коленчатый вал.

21. Установите снятые детали в порядке, обратном снятию.

Обкатка двигателя

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу следующим образом:

1. Залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

• 820-900 об/мин — 2 минуты;
• 1000 об/мин — 3 минуты;
• 1500 об/мин — 4 минуты;
• 2000 об/мин — 5 минут.

He доводите работу двигателя до максимальных режимов.

3

Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причины.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

В статье не хватает:

Качественных фото ремонта
