Современный заклепочный инструмент
Много лет назад заклепывание делалось при помощи приспособлений с огромным весом. Подобная техника была неудобной, потому что работа требовала значительных физических затрат и большого количества времени. Потом ученые разработали ручные заклепочники, идеально подходившие для подобной работы в домашней мастерской.
Эти устройства не требуют установки дополнительных деталей для их поддержки. А также не нужен открытый доступ к обеим сторонам заготовки. Необходимо лишь предварительно подготовить сквозные отверстия и надежно установить клепку. По этой причине вся работа стала очень быстрой и удобной.
Принцип работы
Каждый ручной заклепочник представляет собой механическое устройство, похожее на бокорезы или плоскогубцы. У всех этих инструментов в конструкции присутствует пара рычагов. Когда они сводятся, то начинается медленное движение механизма, из-за чего заклепка попадает в сквозное отверстие. Заклепка представляет собой специальную трубочку со шляпкой из алюминия. Внутри ее расположен железный стержень, конец которого сильно расширяется. Ручной инструмент тянет металлический стержень, из-за чего трубочка немного расширяется. При достижении максимального усилия металлический стержень откусывается.
Как правильно работать с заклепочником и как подобрать расходные материалы
Работают с заклепочником так:
- Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
- Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
- В получившееся отверстие вставляют расходник.
- На заклепочник накручивают головку, по диаметру соответствующую стержню.
- Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.
Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д.
Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали
Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали
Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.
Работа с заклепочником
Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.
Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.
Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.
Какие виды заклепок выпускаются
Как выбрать хороший заклепочник
Для того чтобы выбрать качественный инструмент, нужно определиться с назначением приспособления. Когда есть необходимость в его частом использовании, то стоит купить дорогой профессиональный заклепочник. В другом случае нужно отдать предпочтение более дешевому инструменту. Специалисты отмечают, что надежность и долговечность устройства напрямую зависит от профессиональных навыков домашнего умельца. Другими словами, при плохом обращении даже качественный заклепочник быстро придет в негодность.
При выборе устройства необходимо обратить внимание на такие факторы:
- Материал заклепок. Когда работа выполняется только с алюминиевыми деталями, для этих целей подойдет любая модель. При соединении стальных заготовок будет необходимо более профессиональное устройство.
- Удобство использования. Это наиболее важная характеристика инструмента. При работе с крепежными материалами, отличающимися своими размерами, необходимо применять двуручный клепальщик. Дополнительно нужно внимательно изучить головку. Наиболее приемлемым можно считать поворотный узел, потому что он способен произвести клепку на труднодоступных участках. А также стоит убедиться в наличии комплекта сменных насадок, которые предназначены для различных видов крепежных материалов.
Полезной дополнительной функцией приспособления является наличие специальной емкости для мусора. Это играет большую роль в том случае, когда планируются работы по строительству забора или кровли в месте, где могут находиться дети.
Принцип работы
Заклепочник представляет собой разновидность монтажного инструмента, который позволяет соединять между собой детали в случаях, когда воспользоваться классическим способом монтажа мешают определенные обстоятельства. Используя заклёпки, можно выполнить надежное соединение деталей, обеспечивая им повышенную устойчивость к деформациям разного типа.
Смысл использования заклепочников заключается в следующем: особым образом расплющить кромку заклёпки, чтобы ее можно было надежно зафиксировать в монтажном отверстии. Причём эта работа должна быть выполнена максимально аккуратно, без повреждения внутренней резьбы.
С помощью заклепочного приспособления можно скреплять между собой как металлические элементы, так и листы пластика в сочетании с другими материалами. При выполнении подобного рода задач рекомендуется использовать небольшую шайбу для равномерного распределения оказываемого усилия.
Особенностью резьбовых заклепок является то, что они позволяют не только скрепить несколько листов материала, но и в дальнейшем произвести монтаж в месте их размещения болтовых крепежей. Подобный тип соединений может быть выполнен в том числе и на лицевой стороне уже окрашенной стены или любой другой поверхности.
Надежность соединения зависит от различных факторов, среди которых не последнее место занимает внешний диаметр заклепки. Чем крупнее будет крепёж, тем надежнее и устойчивее окажется соединение материалов между собой. Но с этим моментом связан один недостаток: производить монтаж крепежей большого размера значительно сложнее. Часто для этого приходится использовать мощный профессиональный инструмент.
Современные модели заклепочников могут работать с материалами толщиной от 0,3 до 6 мм. Для их соединения можно использовать заклепки с разного типа головками, в том числе и потайными.
Стандартные (вытяжные) слепые заклепки
Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»
Стандарты и термины
В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».
Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:
1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.
Преимущества вытяжных заклепок
Тремя основными причинами применения вытяжных заклепок являются следующие:
- Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
- Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
- Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.
Ограничения вытяжных заклепок
Однако вытяжные — «слепые» — заклепки имеют свои ограничения:
- Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
- Может применяться только для соединения относительно тонких материалов.
Установка вытяжных заклепок
Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.
Усилие разрыва сердечника
Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:
— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и
— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.
Самое надежное соединение деталей
Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.
Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.
Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.
Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.
От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа
Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать
Возможные трудности
Те, кто впервые столкнулся с обработкой металлических заготовок, часто интересуются, как пользоваться заклёпочником и какие трудности могут возникнуть в процессе работы.
Специалисты утверждают, что основной процент сложностей всегда связан с неправильной эксплуатацией инструмента:
- После проведённых манипуляций образовались острые края — это значит, что была неправильно выбрана рабочая головка (большой диаметр).
- Неправильное заклепывание может сопровождаться люфтом. Чаще всего это связано с тем, что мастер просверлил слишком большое отверстие в металлической заготовке. Но выход из этой ситуации есть — установить заклёпку большего диаметра.
- В заклёпочнике осталась проволока. Такая ситуация возникает на фоне сильной деформации рабочего стержня.
Заклепочник ручной: устройство инструмента, принцип работы, правила использования
Видеоинструкция: как настраивать и обслуживать ручной заклёпочник
Принцип работы, настройки и обслуживания ручного заклёпочника на примере модели PS 15 от компании POP (видео в конце статьи).
Заклёпочник POP PS 15 – лёгкий и удобный инструмент для тяговых заклёпок до 5 мм. Идеально подходит для работы в горизонтальной плоскости, то есть когда рабочая головка инструмента смотрит вниз. У модели прочный корпус из литого алюминия и резиновые рукоятки для комфортного захвата. В комплект входят четыре насадки и ключ для их установки. Применяется для установки заклёпок из алюминия, стали и нержавеющей стали.
Настройка заклёпочника
1. Подберите нужный тип и размер заклёпки.
2. С помощью ключа с шестигранным отверстием открутите установленную насадку и установите подходящую.
3. Разведите рукоятки заклёпочника.
4. Вставьте заклёпку в инструмент.
Процесс клёпки
1. Вставьте заклёпку в просверленное отверстие и плотно прижмите к материалу под прямым углом.
2. Сведите рукоятки заклёпочника.
3. Разведите рукоятки и удалите оторванную ножку заклёпки из инструмента.
Чтобы разобрать заклёпочник, надо выкрутить установочный винт
Обслуживание заклёпочника
1. Ключом выкрутите установочный винт с обратной стороны клепающей головки.
2. Выньте пружину, толкатель, губки.
3. Прочистите губки от грязи и стружки или при необходимости установите новые губки.
4. Соберите в обратном порядке.
Периодическая чистка и замена губок продлит работу заклёпочника в 2–3 раза.
zen.yandex.ru
Описание инструмента и его виды
Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.
При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:
- Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
- Пружинный механизм, необходимый для втягивания заклепки внутрь.
Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.
Вытяжного типа
Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.
Резьбовые заклепочники
Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.
Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.
В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:
- пневмогидравлические;
- аккумуляторные;
- электрические;
- механические (ручные);
- пневматические.
Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.
Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».
Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.
Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.
Виды заклепочных пистолетов
Можно разделить весь этот инструмент по двум критериям:
- как именно происходит создание соединения;
- где заклепочник берет энергию для работы.
По принципу работы
Механизм клепания может быть разным. Самые популярные типы — вытяжной и резьбовой. Они отличаются ценой и сложностью инструмента:
Вытяжные заклепочные пистолеты
Вытяжные заклепочники — очень простой ручной инструмент, который по своей форме напоминает обыкновенные плоскогубцы. Он популярен как среди любителей, так и профессионалов. В заклепочник вставляется заклепка, которая представляет собой металлическую трубку со шляпкой и стержнем внутри. Заклепочный пистолет держит заклепку за стержень и вытягивает ее при нажатии на рычаги. При этом шляпка заклепки тянется за стержнем и сплющивается, фиксируя части материала. После этого стержень вытяжной заклепки отрывается. Есть разные модификации вытяжных заклепочников:
- Одноручные. Используются для небольших по размеру заклепок — до 5 мм. Их особенность — развернутые под углом 90° ручки к оси установки крепежа. Такой инструмент удобный, так как им можно работать одной рукой. Это лучший вариант для работы с небольшими заклепками, но крупный крепеж он установить не сможет.
- Двуручные. Способны устанавливать заклепки больших размеров — до 8 мм. У них есть длинные ручки, с которыми нужно работать обеими руками.
- «Гармошка». Механизм в виде гармошки позволяет устанавливать большие заклепки с меньшим усилием. Такой инструмент стоит дороже одноручного и двуручного и зачастую используется профессионалами.
Чтобы выбрать тип вытяжного заклепочника, ориентируйтесь по размеру заклепок и виду работ. Если нужна надежная модель, то лучше купить двуручную. Для маленьких заклепок и работы в ограниченном пространстве хватит и одноручного инструмента — он, к тому же, удобнее в работе.
Резьбовые заклепочные пистолеты
Резьбовые заклепочники используют в своей работе вращение. Когда оператор сжимает рукоятки, то гайка начинает закручиваться, постепенно сплющивая заклепку. Качество соединения при этом выходит очень высоким. Такой инструмент требует использования специальных заклепок, а также стоит дороже вытяжного. По большей части, его выбирают для профессионального использования.
По типу питания
Несмотря на популярность механических моделей, существуют также электрические и пневматические разновидности.
Пневматические заклепочники
Использование сжатого воздуха значительно повышает эффективность, скорость и производительность, а также обеспечивает высокую силу сжатия заклепочного крепежа. Однако такой инструмент стоит дороже механического и нуждается в наличии воздушного компрессора. Вес инструмента также больше. Для бытовых целей пневматические заклепочные пистолеты подходят плохо, однако могут быть полезны на производствах, где требуется высокая скорость работы.
Электрические сетевые заклепочники
Обладают высокой силой втягивания и могут работать с самыми разными диаметрами заклепок. Подключаются к стационарной сети, поэтому не зависят от заряда аккумулятора. Небольшие по своим размерам и весу.
Аккумуляторные заклепочники
Хороший вариант для работы в местах без наличия стационарной электросети. Они обеспечивают относительную автономность, компактны по размерам и эффективны.
Как правильно использовать заклепочник
Виды и типы инструмента
Чтобы понять, какая заклепка лучше и какую следует приобрести — резьбовую или вытяжную, — необходимо разобраться в назначении каждой из них.
Ручной заклепочник фиксирует заклепку, прикладывая определенное усилие.
В закрепляемой арматуре просверливается отверстие определенного диаметра, а затем заклепка крепится к самой арматуре.
Затем заклепка аккуратно вставляется непосредственно в предварительно просверленное отверстие и тщательно вытягивается. Заклепка фиксируется путем затягивания и ослабления ручки заклепки.
Заклепочный инструмент имеет некоторые конструктивные особенности.
Заклепка имеет соответствующую плоскую переднюю часть и обеспечивает надежное соединение соединяемых деталей.
Резьбовые заклепки также доступны для бытового применения. Резьбовая заклепка почти идентична по принципу действия.
Разница лишь в том, что при резьбовой заклепке шарик в рабочем органе втягивается в заклепку под действием вращения резьбы.
Этот тип соединения считается оптимальным выбором для тонких материалов, где нарезание резьбы является проблемой, но резьбовые соединения необходимы.
При использовании резьбовых ручных заклепочных инструментов можно при необходимости закрутить или нарезать резьбу на самой заклепке.
Следует отметить, что ручной заклепочник чаще всего используется в бытовых целях, так как он более функционален и универсален, а также значительно дешевле вышеописанного инструмента.

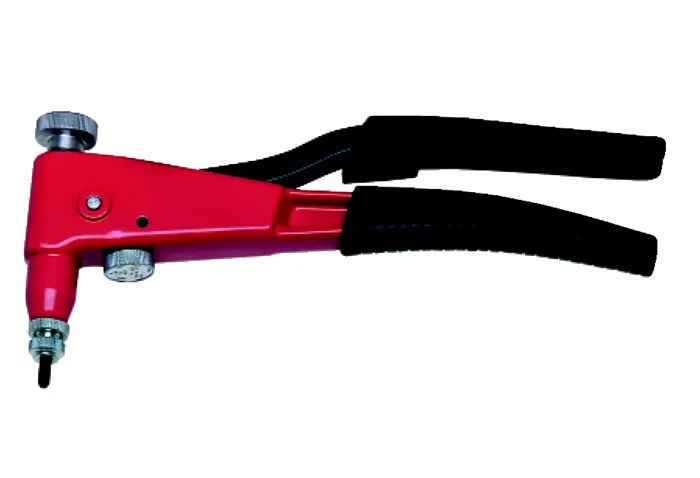

Резьбовой заклепочник или гайкоклеп его плюсы и минусы
Это специальный вид заклепочников, который предназначен для работы с резьбовыми клепками. Такой вид инструмента обеспечивает более надежное соединение, а также дополнительно позволяет его усилить за счет использования болтов. Резьбовое соединение в итоге получается неразъемным. Отверстие после соединения имеет внутреннюю резьбу. Принцип работы резьбовых заклепочников основывается на том, что на головку инструмента (стержень или резьбовая часть) накручивается клепка с резьбой. После этого клепка, закрепленная на инструменте, вставляется в отверстие, и осуществляется сжимание рукояток. При сжатии рукояток происходит сминание или развальцовка с противоположной стороны клепки, в результате чего формируется шляпка.
Конструкция резьбового заклепочника представлена на фото. Такой вид инструмента относится к категории мощных, и поэтому чем больше размер заклепки, тем больше усилий необходимо прилагать оператору, чтобы выполнить соединение. К достоинствам таких устройств относится высокое качество соединения, усилить которое можно болтовым элементом. Кроме того, плюсом является возможность использования клепок разного размера, что также влияет на качество соединения. Недостатков у таких инструментов больше, и проявляются они по таким факторам:
- Высокая стоимость инструмента более 2500 тысяч рублей
- Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
- Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
- Высокая стоимость не только инструмента, но и заклепок
Выбирать резьбовой заклепочник рационально только тогда, когда необходимо обеспечить надежное соединение листовой стали, а также при наличии отверстий большого диаметра. Наличие отверстий в местах соединения позволяет крепить полученную конструкцию.
Проблемы, которые могут возникать с заклёпочником
После того, как вытяжная часть удаляется инструментом, через отверстие она должна выпасть наружу. Однако, спустя некоторое время постоянной эксплуатации Вы можете столкнуться с тем, что вытяжная часть будет застревать внутри инструмента.
Если осуществляется блокирование, вероятнее всего губки внутри инструмента оказались смещены. Придётся полностью разобрать инструмент и установить губки в корректное положение. После этой процедуры работоспособность оборудования будет полностью восстановлена.
Читать также: Какую жидкость заливают в домкраты гидравлические
В видео домашний мастер наглядно демонстрирует, как быстро и просто устранить проблему с «закусыванием» вытяжной части заклёпки:
Все мы знаем какая великая вещь резьбовые заклепки.
В некоторых случаях им нет альтернативы. До одного определенного времени я как либо обходился без них. Но в один прекрасный день ко мне приехал один замечательный автомобиль, на который нужно было установить защиту окон. Вот такую:
Тогда я начал колхозить, и в итоге получилась хоть и не презентабильная на вид приспособа, но очень функциональная, и с её помощью я поставил уже не один десяток клёпок. Основа — это болт М6, прочность 8.8
Вот так выглядит в сборе, с установленной клепкой
Основные детали: Болт М6. Кусок болта М12. Точнее болта небыло, шпильки. С одной стороны приварена гайка, превращающая её в болт. Шпилька просверлена насквозь D=6.5мм. Потом идёт гайка от стремянки УАЗ. Крепкая. Далее — опорный подшипничек, размеры не принципиальны. Далее — шайба с штуцером от тормозной трубки. Тоже не принципиально. Что было, то и поставил.
Принцип работы думаю понятен. Сверлим отверстие, под М6 клепку кажется 9мм. Вставляем приспособу. Одним ключем удерживаем гайку 1, при этом вторым ключем откручиваем гайку 2.
Как усилие возросло, значит расклепка окончена. Крутим всё назад до ослабления, выкручиваем болт М6, и ставим следующую.
Практичный и простой в использовании полуавтоматический ручной заклепочник для работы с вытяжными заклепками при желании можно сделать своими руками. При этом большую часть комплектующих для него можно без проблем найти в мастерской или в гараже.
Отличительной особенностью этой конструкции является то, что она не имеет силового рычага, как на заводских моделях, — здесь в качестве привода выступает шуруповерт. Также подойдет электродрель.
Читать также: Сталь полосовая гост 103 76
Для изготовления самодельного заклепочника потребуется рабочая втулка с цанговыми кулачками, конусной втулкой и пружиной, которые можно позаимствовать у старого заклепочного пистолета. Потребуется также головка, куда вставляется стержень заклепки.
Что собой представляет заклёпочник
Заклёпочником называется специальный инструментарий ручного типа, с помощью которого можно соединять заготовки, обладающие плоской формой с самой большей толщиной в 10 мм. Благодаря прибору получится скрепить листы металла без образования выступов, что присуще соединениям на резьбе и сварке.
Метод заклёпочного сочетания имеет другое название – сквозной монтаж. Кто-то может посчитать такой метод соединения прошлым веком, но на самом деле – это самый действенный и надёжный метод сочетания, на котором нет выдвинувшихся граней крепежа.
Узнать такой инструмент нетрудно по его внешним отличительным признакам: выглядит по типу клещей, а его главными элементами являются:
- Ручка – это тот участок, за который специалист держит устройство и начинает им действовать.
- Прижимающий механизм вытяжного или резьбового вида. Осуществляет перенесение усилия от ручки к головке. Вытяжное строение содержит втулку с цанговыми кулаками.
- Головка – рабочий орган, на него укрепляется заклёпка для её дальнейшего применения в объединении деталей. Заклепка отбирается по размерному ряду метиза.
Как пользоваться обычным клепочником правила и рекомендации
Если у вас обыкновенная модель заклепочника, то инструкция по его использованию идентична применению инструмента-гармошки. В отверстие инструмента устанавливается заклепка, предварительно подобрав необходимый патрон (в зависимости от размера шпильки). После закрепленная в патроне пистолета бобышка уплотняется в предварительное отверстие двух листовых материалов. Воздействуя на рукоятку, происходит сжатие стенки бобышки за счет вытягивания внутренней шпильки с наконечником. Стенка с обратной стороны сплющивается, осуществляя тем самым надежное соединение. Если остаются выступающие части бобышки, то их можно удалить кусачками.
Схема принципа работы ручного заклепочника показана на фото ниже.
Специалисты рекомендуют четко подходить к выбору заклепок. От их выбора зависит эффективность соединения. Если длина бобышки будет меньше, чем толщина соединяемых заготовок, то в итоге соединения не получится. Длина самой бобышки должна быть в 2 раза больше толщины соединяемых деталей, но не более того.
Принцип работы
Рейтинг лучших заклепочников на 2021 год
Рейтинг качественных товаров поможет ответить на вопрос: какой лучше купить инструмент для дома и сколько стоит самые хорошие модели. В обзоре представлены популярные модели инструмента на основании отзывов покупателей и мнении профессионалов.

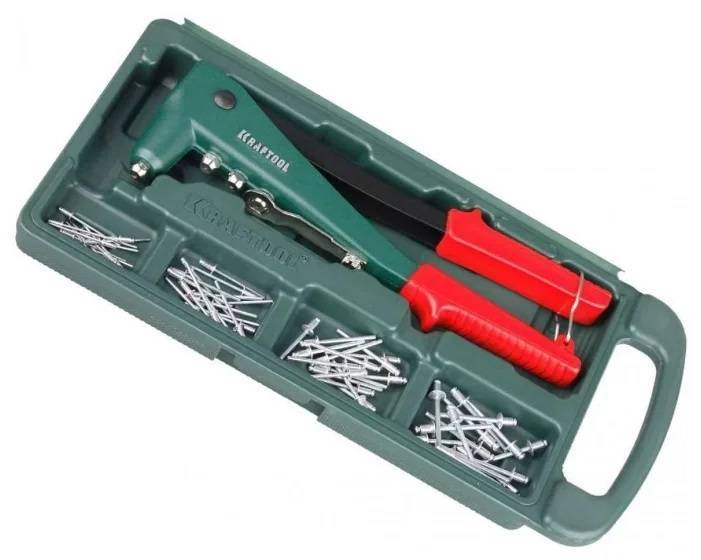

Заклепочник Kraftool 31170-H6
Классическая конструкция для вытяжных заклёпок. Подходит для стержней диаметром: 2.4 мм, 3.2 мм, 4 мм, 4.8 мм, выполненных из стали, алюминия и нержавейки. В комплектацию входит: кейс, набор сцепляющих стержней в количестве 60 штук, различные насадки и переставной ключ для их смены 10 мм. Материал корпуса ручек выполнен из резины и пластика. Средняя цена: 1000 рублей.
Заклепочник Kraftool 31170-H6
Достоинства:
- большой комплект насадок;
- возможность работы с 4 видами клепок;
- удобное хранение;
- низкая цена;
- известный бренд.
Недостатки:
Заклепочник STANLEY MR55 0-69-804
Используется для работы с вытяжными заклепками диаметра: 3 мм, 4 мм, 5 мм, 2 мм. Материал стержней должен быть выполнен из меди, стали, обычной и нержавеющей, алюминия. В комплект входят ключ и насадки. Размеры инструмента – 26 см, вес 0,63 кг. Дополнительная информация от производителя: ограничители для пальцев; хомут для фиксации ручек; подпружиненная рукоятка. Средняя цена: 800 рублей.
Заклепочник STANLEY MR55 0-69-804
Достоинства:
- популярная торговая марка;
- не требует больших усилий;
- малогабаритный и легкий;
- прост в использовании;
- безопасный
- низкая цена.
Недостатки:
Заклепочник Gross 40401
Классический вид инструмента, который производит сцепления заклепок с диаметром 2.4 мм, 3.2 мм, 4.8 мм. Материал, из которого изготовлены заклепки: различные виды стали и алюминий. В комплект входит ключ и насадки. Рукоятки инструмента выполнены из пластика. Дина устройства составляет 28,5 см, вес 0,6 килограмм. Корпус, литой со стальным штампованным рычагом. Средняя цена: 1200 рублей.
Заклепочник Gross 40401
Достоинства:
- высокая производительность;
- легкий;
- предназначен для домашнего использования.
Недостатки:
- нет кейса для сбора инструмента;
- цена завышена;
- пластиковые ручки.
Заклепочник TOPEX 43E707
Инструмент пригоден для заклепок диаметром от 2,4 до 4,8 мм выполненные из алюминия. Тип заклепок: вытяжные. В комплект входят 4 наконечника, рожковый ключ. Вес: 0,48 кг, размеры: 40*125*325 мм. Средняя цена: 500 рублей.
Заклепочник TOPEX 43E707
Достоинства:
- большой ход рычага;
- прост в использовании;
- пригоден для домашнего использования;
- низкая цена.
Недостатки:
- нет кейса;
- малофункционален.
Заклепочник литой Yato «CrMo»
Заклепочник литой «Yato» выполнен из инструментальной стали CrV и применяется для стальных и алюминиевых заклепок. Размеры 200 мм. Сцепляет заклепки размерами от 2,4 до 4,8 мм. Средняя цена: 1400 рублей.
Заклепочник литой Yato «CrMo»
Достоинства:
- прост в эксплуатации;
- легкий и малогабаритный;
- выполняет свою работу;
- удобен в руке.
Недостатки:
Заклепочник HASKYY HBNZ-17
Конструкция инструмента: рычажно-складной тип. Тип заклепок – резьбовые. Материал, из которых выполнены стержни: алюминий, сталь. В комплекте 150 штук насадок, заклёпки по всем видам насадок, ключ, кейс для хранения. Размеры инструмента: 34 см, вес 3,5 кг. Дополнительная информация от производителя: в комплект заклепочника входят: насадки для заклепок M5-M6-M8-M10-M12, 150 резьбовых заклепок по 30 шт. пяти размеров; кейс из пластика. Средняя цена: 3700 рублей.
Заклепочник HASKYY HBNZ-17
Достоинства:
- качественная сборка;
- легок в использовании;
- контейнер для инструмента и насадок;
- усиленный корпус;
- цена соответствует функциональности.
Недостатки:
Как правильно работать с заклепочником и как подобрать расходные материалы
Поместите соединяемые детали друг на друга и надежно закрепите их (иногда с помощью магнита).
Сделайте отверстие. Отверстие должно быть на несколько миллиметров больше, чем заклепка.
Расходный материал вставляется в отверстие.
Прикрутите клепальный инструмент с головкой, соответствующей диаметру стержня.
Прижмите инструмент к краю и сожмите ручки вместе. Если стержень не выходит с первого раза, нажмите еще раз
Иногда необходимо сделать несколько попыток.
Осторожно. Заклепка не является герметичной
Для создания непроницаемого шва дополнительно используются силикон, герметик, шпатлевка и т.д.
Металл для колец заклепок зависит от материала скрепляемых деталей. Как правило, это более мягкие типы: Медь или алюминий. Они легко деформируются и не подвержены коррозии. Стяжная шпилька изготовлена из стали.
Размер заклепок для инструмента должен соответствовать толщине материала. Для большей прочности выбирайте наименьший возможный диаметр. При покупке заклепочного инструмента также убедитесь, что головки заклепок соответствуют диаметру заклепки.
Совет. Не стоит использовать заклепки большого диаметра для крепления деталей. Это снижает прочность детали и делает готовое изделие неприглядным.
Ручная заклепка или заклепочник — очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях, не вызывая специалиста.
Болт или винт обычно используется в качестве крепежа для создания прочного соединения. Этот тип заклепок также называют глухими заклепками. Она отличается от обычной заклепки тем, что является более прочной.
