Необходимые детали
В интернете существуют различные описания самодельного устройства из различных деталей. Например, инструмент можно собрать самостоятельно с применением следующих материалов:
- Куски трубы из профиля 20х20.
- Обрезок трубки 20х40.
- Закаленные винты 5 см длины с резьбой на 8,6,5 и 4.
- Один болт М10 – 10 см.
- Шайба М10.
- Пластиковые заглушки для труб.
- Упорный подшипник.
- Соединительные гайки с резьбой на 10.
- Пластиковая пробка.
Также нужно сделать футляр, в котором будет помещаться механизм. Для него понадобятся:
- Куски экструдированного пенопласта.
- Кусочки оцинковки.
- «Рояльная» петля.
- Мебельные застежки.
- Кусок проволоки толщиной 4 мм.
Насадки
Для правильной фиксации инструмент оснащается специализированными «головками» требуемого размера. То есть, сначала на устройство крепиться насадка, потом производится монтаж. Большинство оборудований поступают в продажу уже в комплекте с насадками разных размеров и т.д.
Что бы правильно выбрать подходящий вариант оборудования, предварительно нужно сопоставить с чем планируется работа, насколько она сложна. Для использования дома подойдет обычный ручной. Цена не должна быть низкой, в этом случае оборудование может не отвечать требованиям качества и в короткие сроки выйдет из строя.
Заклепочник гармошка жабка принцип его применения
Заклепочник ручной: устройство инструмента, принцип работы, правила использования
Особенности
Клепка – один из вариантов неразборного монтажа деталей. Преимущество этого способа – дешевизна. Расходный материал – заклепки – стоят относительно недорого. Приобрести их можно в любом магазине, торгующем крепежными материалами.
Современные материалы делятся на два основных вида: резьбовые и вытяжные. И те и другие, по сути, являются полыми трубками со шляпкой на одном конце. В первом случае внутри трубки нарезана резьба, а во втором – в нее вставлен шток с утолщением на конце.
Обычно для установки большого количества стандартных заклепок требуется специальный инструмент – заклепочник. Он может быть электрическим, пневматическим или ручным. Использование этого оборудования позволяет снизить физические усилия, связанные со сминанием металлической заклепки. Стоят эти инструменты совсем не дешево, именно это становится основной причиной отказа от использования заклепок в быту или при небольшом ремонте. Действительно, приобретение дорогого инструмента ради одной–двух заклепок вряд ли оправданно.
Ниже рассмотрим способы установки заклепки без специального оборудования.
Что понадобится?
Итак, приступим!
Дано: детали, которые нужно соединить, но при этом нельзя сваривать, например, чтобы не испортить покраску.
Цель: установить не более 4 заклепок.
Задача: заклепать без заклепочника, так как его нет в наличии, а стоит он довольно дорого, а приобретение ради 4 заклепок совершенно неоправданно.
Дано: заклепки резьбовые и… то, что найдется в гараже, плюс пресловутая смекалка, без которой в этом случае вообще никак.
Покопавшись в накопившихся за века залежах всякого железного хлама, нужно отыскать длинный болт, соответствующий по диаметру и шагу резьбы имеющимся заклепкам, или же, наоборот, приобрести заклепки соответствующих параметров, если такой болт уже имеется.
Далее необходимо соорудить простейший заклепочник, с помощью которого можно будет завальцевать заклепку. Для этого следует подобрать:
- стальную втулку, например, из гайки чуть большего диаметра, чем уже упомянутый болт;
- минимум 2 шайбы с диаметром отверстия, соответствующим диаметру болта;
- небольшой подшипник (некоторые умельцы считают подшипник лишним);
- гайку, подходящую по размеру резьбы к уже указанному болту.
Монтируется самодельный заклепочник следующим образом:
- на болт навернуть гайку;
- установить шайбу;
- установить подшипник;
- снова поставить шайбу;
- надеть втулку, которую можно накрыть еще одной шайбой.
Для изготовления самодельного приспособления для установки вытяжной клепки понадобятся следующие материалы и инструменты:
- стальная труба диаметром 5 см;
- длинный болт диаметром 8 мм;
- гайка под указанный ранее болт;
- сварочный аппарат;
- болгарка, сверлильный станок, сверла.

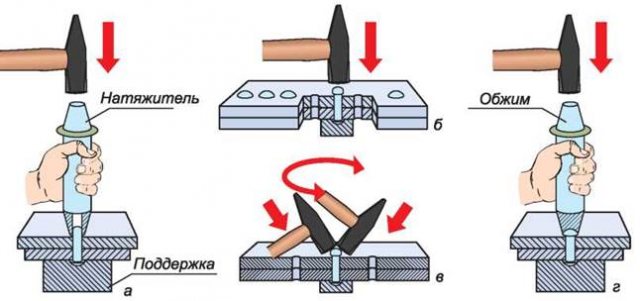

Кроме необходимости установки резьбовой или вытяжной заклепки, скрепляющих металлические или иные детали и элементы конструкций, может возникнуть потребность в установке клепки в качестве аксессуара на одежду или обувь. Инструменты для такой операции необязательно изготавливать из подручных материалов, могут пригодиться:
- отвертки: крестовая и шлицевая;
- плоскогубцы;
- молоток;
- болт или кусок стального прутка с плоско зашлифованным концом;
- кусок стальной трубки, по диаметру сходный с заклепкой.
Многообразная фурнитура, применяемая для одежды, изготавливается из относительно мягкого металла и имеет небольшую толщину, для ее расклепывания не требуется прилагать больших усилий.
Другие виды заклепок
Кроме резьбовых заклепок, есть вытяжные и стандартные виды заклепок. Раньше больше использовался стандартный вариант заклепки. Он представляет собой цилиндр, у которого одна из частей имеет расширение. Последнее выполнено полукруглой формы или с потаем. Установка такой заклепки требует больших усилий, чем в случае с другими видами. Такие фиксаторы практически вышли из употребления. Первым делом для монтажа необходимо зафиксировать две детали в том положении, в котором будет осуществляться их фиксация. Для этих целей используются струбцины. После этого делается разметка места, где будет осуществляться сверление. Диаметр отверстия должен быть на 10% больше, чем диаметр самой заклепки.
После этого в подготовленное отверстие вставляется заклепка, ее необходимо разместить с обратной стороны, чтобы часть без головки была направлена вверх. После этого детали необходимо расположить таким образом, чтобы был хороший упор для головки заклепки. После этого производится расклепывание прямого участка, как показано на фото. Для этого можно использовать молоток или специальный электрический инструмент. Выступающей части заклепки необходимо придать такую же форму, как и у ее головки. Расклепывание необходимо вести таким образом, чтобы тело заклепки полностью заполнило отверстие в деталях. Если этого не произойдет, тогда под перерезающим усилием заклепка выйдет из строя, а узел будет разрушен. Длина заклепки не должна быть слишком большой и слишком маленькой. В некоторых случаях для большей пластичности обычную заклепку можно разогреть газовой горелкой.
Вид вытяжного крепежа показан на иллюстрации выше. Установка такого элемента осуществляется в несколько раз проще, т. к. весь процесс автоматизирован. Каждый крепеж имеет стальной или другой стержень, который и выполняет поставленную задачу. Стержень соединен с небольшим шариком, который находится на конце элемента. Подбор диаметра и сверление отверстия осуществляется, как и в приведенном выше варианте. После этого фиксатор устанавливается на свое место. Заклепочник устанавливается таким образом, чтобы сердечник был зафиксирован в его патроне. По мере сдавливания рукояток стержень подтягивает шарик, который расплющивает обратную сторону крепежа и, таким образом, осуществляется фиксация двух деталей. Стержень обрезается в автоматическом режиме, как только усилие достигает предельного значения.
Как выбрать заклепочник?
Принцип работы
Заклепочник представляет собой разновидность монтажного инструмента, который позволяет соединять между собой детали в случаях, когда воспользоваться классическим способом монтажа мешают определенные обстоятельства. Используя заклёпки, можно выполнить надежное соединение деталей, обеспечивая им повышенную устойчивость к деформациям разного типа.
Смысл использования заклепочников заключается в следующем: особым образом расплющить кромку заклёпки, чтобы ее можно было надежно зафиксировать в монтажном отверстии. Причём эта работа должна быть выполнена максимально аккуратно, без повреждения внутренней резьбы.
С помощью заклепочного приспособления можно скреплять между собой как металлические элементы, так и листы пластика в сочетании с другими материалами. При выполнении подобного рода задач рекомендуется использовать небольшую шайбу для равномерного распределения оказываемого усилия.
Особенностью резьбовых заклепок является то, что они позволяют не только скрепить несколько листов материала, но и в дальнейшем произвести монтаж в месте их размещения болтовых крепежей. Подобный тип соединений может быть выполнен в том числе и на лицевой стороне уже окрашенной стены или любой другой поверхности.
Надежность соединения зависит от различных факторов, среди которых не последнее место занимает внешний диаметр заклепки. Чем крупнее будет крепёж, тем надежнее и устойчивее окажется соединение материалов между собой. Но с этим моментом связан один недостаток: производить монтаж крепежей большого размера значительно сложнее. Часто для этого приходится использовать мощный профессиональный инструмент.
Современные модели заклепочников могут работать с материалами толщиной от 0,3 до 6 мм. Для их соединения можно использовать заклепки с разного типа головками, в том числе и потайными.
Особенности
Заклепки представляют собой крепежные элементы в виде втулки либо стержня с закладной головкой с одного конца и с замыкающейся в процессе заклепки головкой с другого. От вытяжных заклепок резьбовые отличаются наличием резьбы. То есть они представляют собой шестигранные либо цилиндрические втулки с опорным бортиком в верхней части и резьбой в нижней. Верхняя часть выполнена в виде тонкостенной трубки без резьбы и нередко имеет продольную наружную насечку. В процессе монтажа она деформируется. Вертикальная насечка на верхней части обеспечивает равномерную деформацию и предотвращает разрыв материала.
К достоинствам резьбовых заклепок относят:
- простоту применения;
- прочное скрепление элементов из хрупких и тонких материалов вроде листового металлопроката без деформации;
- возможность односторонней фиксации в случае превышения совокупной толщиной соединяемых деталей длины крепежного элемента без потери прочности;
- сохранение прочности соединения с течением времени;
- механическая и химическая неагрессивность;
- сохранение целостности поверхности и лакокрасочного покрытия;
- возможность соединения элементов из различных материалов;
- отсутствие механических напряжений в конструкции;
- возможность демонтажа и повторной установки.
Несмотря на то, что в настоящее время в большинстве случаев вместо заклепок используются сварные или склеиваемые соединения, рассматриваемые крепежные элементы имеют ряд преимуществ в сравнении с ними, определяющих их незаменимость в некоторых узлах. Во-первых, резьбовые заклепки выдерживают термическое воздействие. Во-вторых, они не вызывают структурных изменений элементов при монтаже, в отличие от сварки, что особо актуально при соединении деталей из различных материалов, поведение которых может быть непредсказуемо. В-третьих, резьбовые заклепки обеспечивают сохранение подвижности.
Однако данные крепежные элементы имеют ряд недостатков:
- монтаж осложнен необходимостью предварительного проделывания отверстий;
- большинство резьбовых заклепок не обеспечивает герметичность швов;
- монтаж связан с высоким уровнем шума.
Ввиду многообразия резьбовых заклепок классификация их весьма сложна.
Так, по материалу их дифференцируют на:
- из углеродистой стали;
- из нержавеющей стали;
- алюминиевые;
- медные.
Кроме того, существуют полимерные модели (неопреновые). Чтобы их установить не требуются специализированные инструменты, ввиду чего их называют самоустанавливающимися.
По типу резьбы выделяют:
- гаечные – с резьбой на внутренней поверхности, создающие неразборное соединение (резьбовые заклепки-гайки);
- винтовые – резьба расположена на внешней поверхности, создают разборные соединения.
Кроме того, по форме головки резьбовые заклепки классифицируют на плоские и потайные, по профилю ножки – на круглые и шестигранные, по конфигурации борта – на открытые, потайные, малые, закрытые, большие.
К тому же данные крепежи выпускают под различные диаметры и шаг резьбы навешиваемых элементов. Для заклепок с внутренней резьбой обычно используются диаметры M4 – M8, для винтовых – M3 – M16.
Наконец, существуют резьбовые заклепки с дополнительными специфическими параметрами: электропроводящие, с увеличенной головкой, с виброизоляцией, с повышенным усилием, с метками, герметичные, с дюймовой резьбой и т. д.
Принцип работы и использования других видов заклепочников
Пневматические заклепочники
Пользоваться такими заклепочниками можно с гораздо большей производительностью. Они имеют более высокую скорость отстрела заклепок, так как работают за счет сжатого воздуха. Основными минусами является высокая стоимость, габариты конструкции и вес. Пользоваться таким заклепочником в бытовых целях нецелесообразно.
Электрические заклепочники
Работают с большой скоростью установки и широким диапазоном диаметров заклепок. Имеют высокую силу втягивания, например, электрический заклепочник Time Proof – 8000 Н. Не зависят от аккумуляторов. Имеют небольшие габариты и малый вес. Скорость установки одной заклепки – 2 секунды.
Аккумуляторные заклепочники
Имеют еще большую силу тяги, чем электрические заклепочники – 15 000 Н, малый вес и подобную скорость установки. Однако зависят от заряда аккумулятора. Идеальны для быстрой работы в местах без доступа к источникам постоянного питания.
Как пользоваться заклепочником-гармошкой
Заклепочник-гармошка менее популярен перечисленных выше клепальников. Он имеет малые габариты, плоской формы с вытянутым дулом, что позволяет монтировать заклепки в труднодоступных местах.
Виды заклепок
Для каждого типа заклепочного инструмента подходят соответственно только такие же типы заклепочного крепежа.
Вытяжная
Крепежное изделие, которое состоит из двух основных частей. Первая часть – полый цилиндр (тело заклепки) со сквозными отверстиями с обеих сторон, и буртиком (головкой заклепки) с одной стороны.
Тело заклепки сделано из легко поддающегося деформации металла. Диаметр цилиндра – это и есть размер крепежного материала. Вторая часть – стержень (сердечник заклепки), в два раза длиннее самого тела заклепки. Делается из высокопрочной стали. Сердечник проходит сквозь все тело заклепки и на одном конце имеет уплотнение, которое называют головкой стержня. Диаметр головки стержня чуть больше диаметра тела заклепки. По внешнему виду стержень заклепки напоминает гвоздь.
Вытяжные заклепочные крепежи в зависимости от своего предназначения бывают таких типов:
- Потайные – место соединения имеет плоскую поверхность;
- Обычные с буртиком – стандартное и наиболее часто используемые;
- Обычные с крупным буртиком используются при соединении двух разных по мягкости материалов.
- Увеличенный буртик позволяет более равномерно распределить прижимное усилие на поверхности соединения и не вызывает деформацию материала;
- Герметичные заклепки с газоводонепроницаемым корпусом. Название говорит само за себя – используются для воздухонепроницаемых и водонепроницаемых соединений.
Резьбовая
Впрочем как и вытяжная, состоит из полого цилиндра, сделанного из мягкого металла. Внутри тела нанесена метрическая резьба. Некоторые виды имеют снаружи и на буртике рифленую поверхность. По форме тела заклепочный крепеж делится на: круглые, шестигранные, рифленые.
Резьбовая заклепка соединяет очень тонкие материалы, там где вытяжной крепежный материал не даст крепкого соединения и устойчивости при вибрации. Такой вид заклепывания используют и в труднодоступных для соединения местах – системы вентиляции и кондиционирования, медицинская мебель, автомобильные детали и стеллажи.
Принцип работы
Современные заклепки – вытяжная и резьбовая
Процесс заклепывания стал быстрее не столько благодаря появлению инструментов, сколько благодаря кардинальному изменению самой конструкции заклепки. Для закрепления современного крепежа достаточно иметь доступ лишь к одной стороне материала, да и процесс заклепывания происходит за считанные секунды.
Заклепка вытяжная (тяговая, отрывная) – широко известный вид крепежа, который применяется практически во всех отраслях, связанных со строительством, машиностроением, электротехникой. Само изделие состоит из гильзы и стержня – достаточно вставить крепеж в подготовленное отверстие и вытянуть стержень с помощью специального инструмента, чтобы получить прочное соединение.
Вытяжные заклепки изготавливаются из разных материалов и делятся на разные по размерам и типу бортика группы. Стандартный бортик – это универсальная заклепка, которая применима повсеместно. Потайной бортик – крепеж, при монтаже которого поверхность получается гладкой, без выступания головки на поверхность. Широкий бортик применяется в тех случаях, когда давление под головкой необходимо распределить на большую площадь материала. Это актуально при повышенных нагрузках или же в случаях применения деликатных, хрупких материалов.
- Заклепки из меди очень долговечны, поскольку хорошо противостоят коррозии и обладают известной пластичностью. Чаще всего, их покупают для работ на кровле, при монтаже фасадных элементов и систем водостока. Конструкции, закрепленные медными крепежами, служат на открытом воздухе гораздо дольше аналогов из других металлов. Благодаря мягкости материала такие изделия податливые, поэтому с ними легко работать ручным инструментом. Медные крепежи можно найти везде, начиная от тонких электронных устройств и заканчивая джинсовой курткой.
- Алюминиевые заклепки также устойчивы к коррозии и атмосферным воздействиям. Они чрезвычайно легкие и недорогие, а из-за пластичности металла с ними возможно работать в том числе и ручным заклепочником. Благодаря своей нетоксичности, они получили широкое распространение в пищевой и химической промышленности, также из-за легкости их используют в авиастроении. По прочности они уступают стальным, поэтому использование их возможно только лишь при отсутствии больших нагрузок на элементы конструкции.
- Стальные заклепки изготавливаются из углеродистой стали, благодаря чему они получаются достаточно легкими и очень прочными. От воздействий погоды и воды такие изделия защищают с помощью оцинковки. Для создания особо долговечных крепежей используются изделия из нержавеющей стали, которые, помимо устойчивости к коррозии, еще и обладают эстетичным видом.
Остерегайтесь подделки! При выборе интересуйтесь, из какого сплава изготовлены крепежи и какой производитель значится на упаковке. Наиболее массовые изделия поступают из стран Азии, и значась, как алюминиевые, они лишь воссоздают внешний вид качественного материала. На самом же деле они обладают очень сомнительной прочностью и небольшой стойкостью к коррозии. Помимо некачественного сплава, производители экономят и на слое оцинковки – тончайший слой исчезает под действием атмосферных осадков всего за год, после чего начинается реакция между стальным стержнем и головкой заклепки, которая приводит в итоге к разрушению головки.
Топ-5 лучших заклепочников для вытяжных заклепок
В строительстве часто применяют не только резьбовые, но и вытяжные крепления. Они обладают высокой прочностью и при этом довольно легки в установке. Быстро провести монтаж заклепок позволяют ручные инструменты из разных ценовых категорий с силовым или автоматическим принципом действия.
Metabo NP 18 LTX BL 5.0
Компактный, но мощный заклепочник работает с вытяжными крепежами до 5 мм в диаметре и подходит для использования в труднодоступных местах. Оснащен подсветкой и креплением для ремня, очень удобен в применении, не вызывает быстрого утомления за счет небольшой массы. Инструмент поставляется в комплекте с ключом для быстрой замены насадок.
Важно! Аккумуляторный заклепочник совместим со всеми батареями для Metabo 18 B, есть индикация заряда, сообщающая о низком запасе энергии. Средняя цена Metabo NP 18 составляет 47000 рублей
Gross 40409
Двуручный усиленный клепальник для вытяжных крепежей до 64 мм предназначен для прочного соединения листового металла и стальных профилей. Оснащен цанговым механизмом захвата штифтов, рабочая часть выполнена из устойчивой к деформациям и коррозии хром-молибденовой стали. Заклепочник обеспечивает особенно плотный захват крепежа, дает невысокую нагрузку на руки даже при долгом использовании.
Купить инструмент можно в комплекте с насадками для стальных и алюминиевых штифтов разных размеров. Также в наборе предусмотрен ключ для их быстрой смены.
Приобрести заклепочник Gross можно от 4000 рублей
Milwaukee M12 BPRT-0
Аккумуляторный ручной заклепочник взаимодействует с крепежами диаметром до 4,8 мм, предназначен для стальных, медных и алюминиевых стержней. Поставляется в комплекте с несколькими наконечниками, оснащен LED-подсветкой, облегчающей работу в ограниченном и плохо освещенном пространстве. В модели предусмотрен индикатор заряда аккумулятора.
Купить ручной заклепочник Milwaukee M12 можно от 21000 рублей
Kraftool 31180
Ручной заклепочник для вытяжных штифтов обладает компактными размерами и удобным рычажным механизмом. Среди достоинств можно отметить высокую прочность инструмента, эргономичный корпус и прорезиненные рукоятки, предотвращающие проскальзывание пальцев при использовании. Модель подходит для любых фасадных и ремонтных работ небольшого объема в доме или на даче, где не требуется высокая производительность. Взаимодействует с заклепками из алюминия и стали, гарантирует прочное, надежное и аккуратное скрепление листовых материалов и профилей.
Цена ручного вытяжного заклепочника Kraftool 31180 составляет около 3500 рублей
Kraftool 31170-H6
Очень бюджетный силовой заклепочник подходит для ремонтных работ и надежного соединения листовых материалов. Отличается надежностью и простотой, выполнен из литой стали. Ручки у девайса прорезинены и оборудованы ограничителями для пальцев, поэтому не скользят в ладонях и не оставляют мозолей у оператора. В комплект входят сменные наконечники, запасные соединители и контейнер для транспортировки.
Купить ручной заклепочник Kraftool 31170-H6 можно всего от 800 рублей
Современные заклепки – вытяжная и резьбовая
Процесс заклепывания стал быстрее не столько благодаря появлению инструментов, сколько благодаря кардинальному изменению самой конструкции заклепки. Для закрепления современного крепежа достаточно иметь доступ лишь к одной стороне материала, да и процесс заклепывания происходит за считанные секунды.
Заклепка вытяжная (тяговая, отрывная) – широко известный вид крепежа, который применяется практически во всех отраслях, связанных со строительством, машиностроением, электротехникой. Само изделие состоит из гильзы и стержня – достаточно вставить крепеж в подготовленное отверстие и вытянуть стержень с помощью специального инструмента, чтобы получить прочное соединение.
Вытяжные заклепки изготавливаются из разных материалов и делятся на разные по размерам и типу бортика группы. Стандартный бортик – это универсальная заклепка, которая применима повсеместно. Потайной бортик – крепеж, при монтаже которого поверхность получается гладкой, без выступания головки на поверхность. Широкий бортик применяется в тех случаях, когда давление под головкой необходимо распределить на большую площадь материала. Это актуально при повышенных нагрузках или же в случаях применения деликатных, хрупких материалов.
- Заклепки из меди очень долговечны, поскольку хорошо противостоят коррозии и обладают известной пластичностью. Чаще всего, их покупают для работ на кровле, при монтаже фасадных элементов и систем водостока. Конструкции, закрепленные медными крепежами, служат на открытом воздухе гораздо дольше аналогов из других металлов. Благодаря мягкости материала такие изделия податливые, поэтому с ними легко работать ручным инструментом. Медные крепежи можно найти везде, начиная от тонких электронных устройств и заканчивая джинсовой курткой.
- Алюминиевые заклепки также устойчивы к коррозии и атмосферным воздействиям. Они чрезвычайно легкие и недорогие, а из-за пластичности металла с ними возможно работать в том числе и ручным заклепочником. Благодаря своей нетоксичности, они получили широкое распространение в пищевой и химической промышленности, также из-за легкости их используют в авиастроении. По прочности они уступают стальным, поэтому использование их возможно только лишь при отсутствии больших нагрузок на элементы конструкции.
- Стальные заклепки изготавливаются из углеродистой стали, благодаря чему они получаются достаточно легкими и очень прочными. От воздействий погоды и воды такие изделия защищают с помощью оцинковки. Для создания особо долговечных крепежей используются изделия из нержавеющей стали, которые, помимо устойчивости к коррозии, еще и обладают эстетичным видом.
Рейтинг ручных заклепочников
Преимущества заклепочниковУсловия примененияПринцип работыВнутреннее устройствоОсобенности выбора заклепочникаВид используемой заклепкиТип используемого механизмаСамые лучшие заклепочникиKraftool Industrie 31178Плюсы:Минусы:Технические…
При проведении ручных работ очень часто приходиться что-либо соединять С этим легко справиться ручной заклепочник, который довольно часто используют домашние умельцы или профессиональные строители. Они также применяются во многих отраслях промышленности (автомобилестроение, производство бытовой техники, медицинского оборудования). Для материалов различной прочности используются заклепочники различной мощности. Перед покупкой рекомендуется изучить все основные варианты и выбрать наиболее подходящий для вас инструмент, сделать это поможет рейтинг лучших ручных заклепочников, которые лучше всего купить в 2021 году.
Применение заклепочных пистолетов
Обычно заклепочники имеют в комплекте 2–5 сменных втулок с разными диаметрами под соответствующие размеры заклепок. Размер заклепочных пистолетов зависит от диаметра используемых заклепок, чем он больше — тем выше потребуется усилие для вытягивания сердечника, соответственно увеличивается длина ручек.
Предлагаем ознакомиться Устройство канализационной системы
Несмотря на типовое устройство всех пистолетов, их выбор велик и цена на них сильно разнится. В первую очередь производители инструмента борются за его живучесть и изготавливают губки цангового зажима и корпус головки из более износостойких и твердых материалов, таких как Cr-Mo сталь. Все части шарниров и рукояток должны быть изготовлены из качественной стали холодной формовки, на подвижных узлах должны быть установлены не болты, а твердосплавные штифты со стопорными кольцами.
Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.
Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу выполняет пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её. Уникальное строение ручного рычажного заклёпочника позволяет соединять между собой те детали, толщина которых может превышать отметку 10 мм.
Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте присутствуют следующие технические характеристики:
- Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая степень прочности. Стоит отметить, что универсальность заклёпочного соединения была использована при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже. А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
- Хорошее противостояние вибрациям.
- Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд, что существенно ускоряет темп выполнения заклёпочных работ.
- В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует неблагоприятный фактор, он начинает растягиваться, благодаря чему можно своевременно увидеть имеющиеся неисправности и быстро устранить их.
- В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они представляют собой небольшие кусочки металла цилиндрической формы.
Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок — этот процесс длится всего несколько секунд.
Какие виды заклепок выпускаются
Виды заклепочных пистолетов
Можно разделить весь этот инструмент по двум критериям:
- как именно происходит создание соединения;
- где заклепочник берет энергию для работы.
По принципу работы
Механизм клепания может быть разным. Самые популярные типы — вытяжной и резьбовой. Они отличаются ценой и сложностью инструмента:
Вытяжные заклепочные пистолеты
Вытяжные заклепочники — очень простой ручной инструмент, который по своей форме напоминает обыкновенные плоскогубцы. Он популярен как среди любителей, так и профессионалов. В заклепочник вставляется заклепка, которая представляет собой металлическую трубку со шляпкой и стержнем внутри. Заклепочный пистолет держит заклепку за стержень и вытягивает ее при нажатии на рычаги. При этом шляпка заклепки тянется за стержнем и сплющивается, фиксируя части материала. После этого стержень вытяжной заклепки отрывается. Есть разные модификации вытяжных заклепочников:
- Одноручные. Используются для небольших по размеру заклепок — до 5 мм. Их особенность — развернутые под углом 90° ручки к оси установки крепежа. Такой инструмент удобный, так как им можно работать одной рукой. Это лучший вариант для работы с небольшими заклепками, но крупный крепеж он установить не сможет.
- Двуручные. Способны устанавливать заклепки больших размеров — до 8 мм. У них есть длинные ручки, с которыми нужно работать обеими руками.
- «Гармошка». Механизм в виде гармошки позволяет устанавливать большие заклепки с меньшим усилием. Такой инструмент стоит дороже одноручного и двуручного и зачастую используется профессионалами.
Чтобы выбрать тип вытяжного заклепочника, ориентируйтесь по размеру заклепок и виду работ. Если нужна надежная модель, то лучше купить двуручную. Для маленьких заклепок и работы в ограниченном пространстве хватит и одноручного инструмента — он, к тому же, удобнее в работе.
Резьбовые заклепочные пистолеты
Резьбовые заклепочники используют в своей работе вращение. Когда оператор сжимает рукоятки, то гайка начинает закручиваться, постепенно сплющивая заклепку. Качество соединения при этом выходит очень высоким. Такой инструмент требует использования специальных заклепок, а также стоит дороже вытяжного. По большей части, его выбирают для профессионального использования.
По типу питания
Несмотря на популярность механических моделей, существуют также электрические и пневматические разновидности.
Пневматические заклепочники
Использование сжатого воздуха значительно повышает эффективность, скорость и производительность, а также обеспечивает высокую силу сжатия заклепочного крепежа. Однако такой инструмент стоит дороже механического и нуждается в наличии воздушного компрессора. Вес инструмента также больше. Для бытовых целей пневматические заклепочные пистолеты подходят плохо, однако могут быть полезны на производствах, где требуется высокая скорость работы.
Электрические сетевые заклепочники
Обладают высокой силой втягивания и могут работать с самыми разными диаметрами заклепок. Подключаются к стационарной сети, поэтому не зависят от заряда аккумулятора. Небольшие по своим размерам и весу.
Аккумуляторные заклепочники
Хороший вариант для работы в местах без наличия стационарной электросети. Они обеспечивают относительную автономность, компактны по размерам и эффективны.
