Советы по выбору
Для выбора качественного и удобного аппарата вы должны понимать принцип работы прибора, особенности конструкции и его свойства. Устройство работает очень просто. Игла при воздействии электрического тока нагревается, далее мастер рисует ею по поверхности дерева.
Всем разновидностям аппарата свойственно наличие практически одинаковых деталей. Это держатель, корпус, электропровод, игла для выжигания и металлический экран. Работает инструмент от сети 220 V. Для любительского выжигания используют пирографы с проволочным и твердым перьями. В народе их называют паяльниковыми.
Выбирая выжигатель, ориентируйтесь на ваши предпочтения
Существует несколько советов по поводу того, на что обратить внимание при покупке прибора, которым вам будет удобно пользоваться. Следовательно, ваши деньги и время не будет потрачены напрасно. Первое, на что обращаем внимание при выборе — длина стержня
Если она большая, то будет неудобно управлять пирографом и невозможно проработать тонкие детали при выжигании
Первое, на что обращаем внимание при выборе — длина стержня. Если она большая, то будет неудобно управлять пирографом и невозможно проработать тонкие детали при выжигании. Для проверки возьмите выжигатель в руку и попробуйте что-нибудь изобразить
Для проверки возьмите выжигатель в руку и попробуйте что-нибудь изобразить.
Лучше отдать предпочтение более качественному прибору, но с меньшим количеством насадок, так как в работе чаще используются несколько основных. Выбирайте устройство с большой мощностью.
Если вы никогда не пользовались данным прибором, попробуйте взять у знакомых или друзей и попробовать в действии. Также можете через интернет поискать мастер-классы в мастерских вашего города и посетить их. Это будет отличным началом для вашего нового увлечения.
Преимущества
У данного процесса есть ряд преимуществ, благодаря которым он и заслужил свое широкое распространение. Сюда можно отнести: Отсутствие необходимости каких-либо дополнительных приобретений. Паяльник является уже готовым инструментом для выжигания. Начиная с 30 Вт, здесь уже нет зависимости от параметров инструмента. Все они становятся пригодными для этого дела и не нужно думать, как сделать выжигатель из паяльника.
Использования паяльника на 60 Ватт для выжигания
Это относительно безопасный процесс. Здесь нет большого риска поражения током или создания пожара. Используя простые маломощные модели, к пирографии можно допускать и детей, но о правилах безопасности все равно не стоит забывать.
Легкость освоения инструмент. Для выжигания им намного проще пользоваться, чем для пайки. Здесь не нужно вникать в технические подробности, выбор дополнительных расходных материалов и режимы. Все осваивается на интуитивном уровне.
Как правильно работать
Легко заметить, что рабочий инструмент выжигателя по дереву напоминает обычный карандаш, потому и техника работы с ним мало чем отличается от обычного рисования
Важно только не забывать, что «карандаш» очень горячий
Весь процесс работы можно представить в виде нескольких простых шагов.
Подготовка
Надо выбрать дощечку, на которую будет нанесен рисунок. Ее поверхность должна быть ровной и гладкой. Для выравнивания древесину циклюют, обрабатывают наждачной бумагой.
Хорошим материалом для выжигания, особенно начинающему мастеру, будет фанера. Она дешевле, ее поверхность практически готова к работе, достаточно только выровнять ее шкуркой.
Нанесение рисунка
Тем, кто имеет навыки рисования, справиться с подобной работой несложно, более того, мастера могут обходиться без эскиза, работая сразу выжигателем. Начинающим же можно посоветовать подобрать подходящую картинку в интернете, распечатать ее и перенести на рабочую поверхность. Тут пригодится старая проверенная временем копировальная бумага, масштабировать изображение можно методом переноса по квадратам.
Для начинающего мастера стоит выбирать простые рисунки, не изобилующие мелкими деталями. Кроме того, лучше сразу изготавливать что-то конкретное, не какую-то абстрактную дощечку, а, к примеру, фанерную подставку под микроволновку, которую можно украсить растительным орнаментом.
Выжигание
Разогретым жалом выжигателя начинают наносить рисунок по заранее обозначенным линиям. Ручку инструмента держат как обычный карандаш.
Нанесение рисунка начинают с внешних контуров. Прямые линии выполняют быстрыми движениями без нажима. Сделать акцент, провести жирную черту несложно, надо просто немного уменьшить скорость передвижения выжигателя. На криволинейных участках надо держать инструмент перпендикулярно поверхности дощечки, не допуская излишнего нажима.
Оттенок линии можно менять в достаточно широких пределах. Этого несложно добиться, меняя температуру жала, форму рабочего инструмента (в случае сменных насадок) и угол наклона.
Финальная обработка
Полностью готовое изображение обрабатывают мелкозернистой наждачной бумагой. После покрывают слоем мебельного лака, при желании частично или полностью раскрашивают.
Разновидности выжигателей
Выбор выжигателя – ответственное дело. Именно от его характеристик во многом зависит качество получаемых изделий. Как профессиональные художники по дереву, так и начинающие умельцы используют две основные разновидности аппаратов для выжигания. Это устройства проволочным жалом и модели с твердым наконечником.
С твердым пером
Данное устройство во многом напоминает самый обычный паяльник. Его рабочая часть являет собой жало, которое нагревается нихромовой проволокой, спрятанной под металлическим кожухом. В отличие от паяльника выжигатель комплектуется съемными насадками различной геометрии. В зависимости от цены устройства их количество может достигать 20 и более штук.

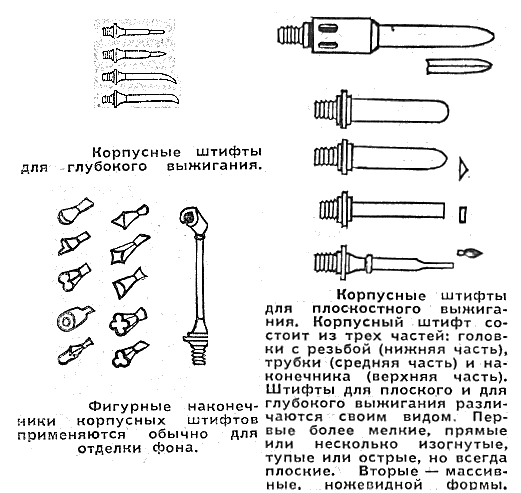

Обилие насадок позволяет проводить штрихи разной ширины и формы, а комбинируя их, создавать уникальные изображения. Выжигатели по дереву с твердым пером характеризуются низкой ценой, высокой долговечностью, простотой эксплуатации. В качестве недостатков стоит упомянуть время разогрева (5 мин. и более), а также громоздкую конструкцию с длинной ручкой, что усложняет выполнение тонких работ.

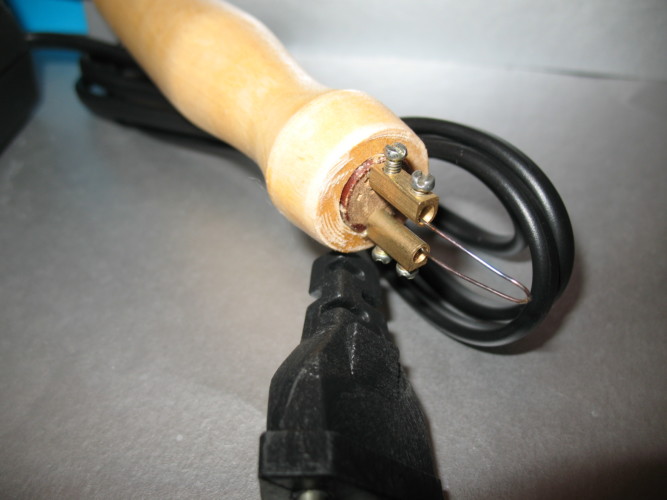

С проволочным пером
В устройствах выжигателя с проволочным пером нагревательная проволока сама является рабочим инструментом. Ток подается непосредственно на перо, потому инструмент готов к работе практически в момент включения. Устройства средней и высшей ценовой категории имеют регулятор мощности, что позволяет подобрать термический режим, оптимальный для любого вида работ. Небольшая толщина используемой проволоки и ее изгиб создают маленькое пятно контакта с материалом, что позволяет с легкостью выполнять самую тонкую работу.
К недостаткам данного вида выжигателей можно отнести разве что относительно высокую цену и сложный ремонт.
Отдельно стоит отметить струнный резак-выжигатель. Это устройство, которое позволяет с помощью разогретой нихромовой нити вырезать детали из тонкой доски или листового материала на древесной основе.
Аппарат для выжигания

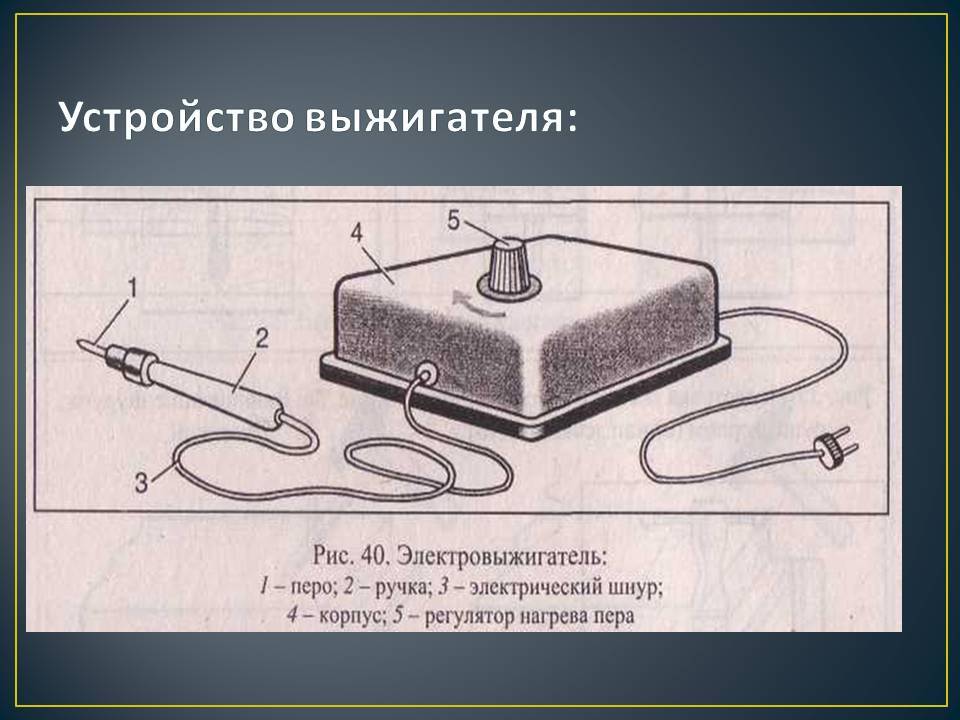

Современный электрический выжигатель позволит практиковаться даже начинающим людям. Выжигатель состоит из понижающего трансформатора основные характеристики которого должны быть со значениями не менее 5 V, и 2А. Необходима ручка с насадками и электрошнур, которые соединяются в единую цепь. В роли насадок могут применяться различные перья и нити накаливания, которым можно придавать желаемую форму. Часто заводские инструменты переоборудуют, меняя родной реостат на лабораторный трансформатор. Такое дополнение позволит контролировать интенсивность накаливания, что позволяет разнообразить цветовую гамму в работе.
Выделяются типы выжигателей двух видов:
- Выжигательный аппарат с проволочным наконечником, в том числе изготовленные своими руками.
- Электровыжигатель с твердым пером по дереву.
Основные характеристики электровыжигателя с твердым пером выделяются быстрым накаливанием и остыванием инструмента. Через несколько секунд после включения, электровыжигатель готов к использованию. Термический режим позволяют контролировать значение мощности. Жало из нихромовой проволоки позволяет добиться точных движений и более качественного результата работы. Оно крепится на специальный держатель-вилку. Жало разогревается до красна за несколько мгновений. Наконечник прибора может регулироваться для нужной формы. Перья из проволоки могут крепиться различными способами: либо двумя болтами, либо используют сменные насадки.
Аппарат с проволочным пером обладает следующими основными характеристиками:
- длительная служба нагревательного элемента;
- простая замена проволочного элемента;
- прибор для выжигания по дереву позволяет нанести линии различных параметров.
К плохим качествам прибора, можно отнести высокую стоимость и сложность починки, трудности поиска комплектующих.
Выжигательный аппарат с твердым пером
Электровыжигатель с проволочным наконечником
Электровыжигатели с использованием твердого наконечника, имеет общий вид паяльника. Отличием являются наборы со сменными насадками для более удобной работы с древесиной. К достоинству такого агрегата можно отнести небольшую цену (в 3 раза меньше), большое количество насадок.
Модели просты в использовании, долговечны. Однако, такой инструмент будет нагреваться и остывать около 5 минут, а форма часто не позволяет применять кропотливые, мелкие работы. Ручка техники во время работы также нагревается и требует регулярной остановки работы.
Такой прибор подойдет для создания жирной линий, тени на большом участке рисунка.

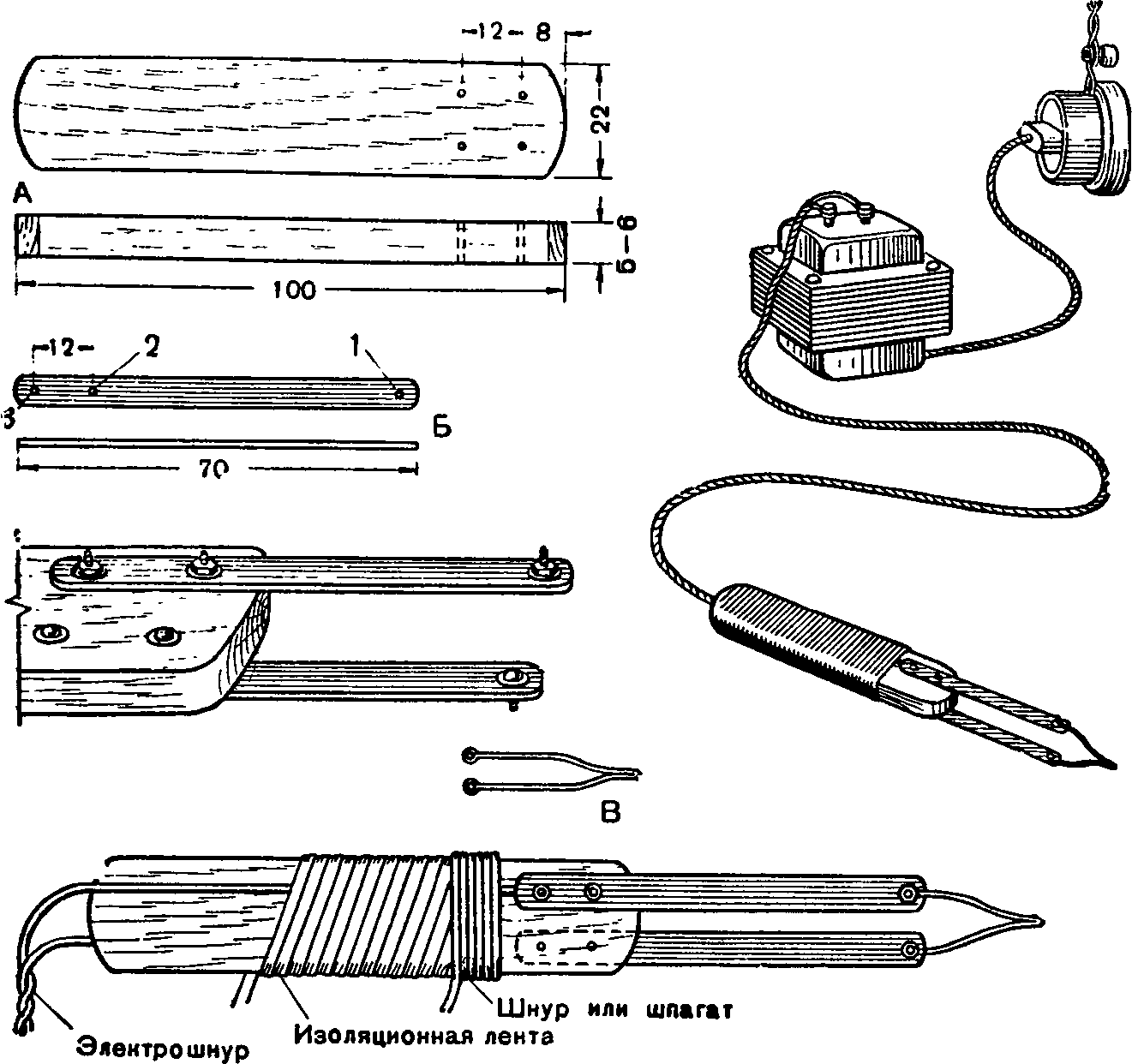

Электровыжигатель своими руками
Отечественные приборы имеют обычно только одну иглу, импортные имеют от 4 до 21 насадок с различными иглами, но страдают недолговечностью. Да и не всегда купишь нужный прибор в нужном месте в нужное время. Здесь мы расскажем об опыте изготовления одним сибирским энтузиастом, любителем работать с деревом, добротного самодельного электровыжигателя по дереву с 39 (!) иглами (см. фото). Проведем, так сказать, мастер-класс от его имени.
Прежде всего, поставим три основных требования к конструкции:
1. Достаточно большая мощность блока электропитания, позволяющая пользоваться иглами больших сечений.
2. Возможность ступенчатой регулировки напряжения для работы иглами разных сечений и плавной регулировки для изменения температуры игл в широком диапазоне.
3. Удобная смена рабочих игл.

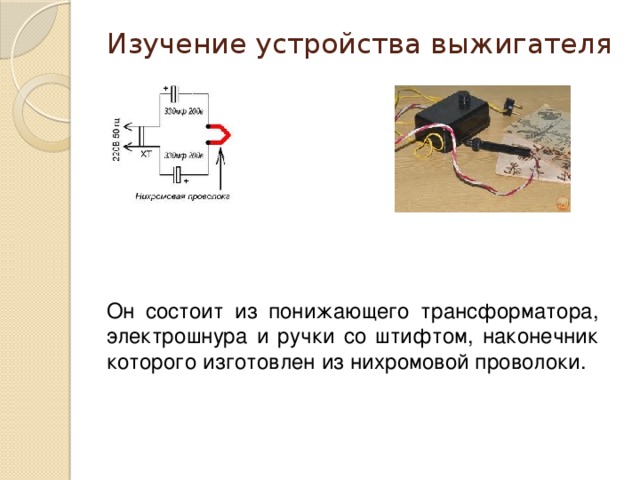

Нехитрая электрическая схема прибора приведена на рисунке.
Теперь перейдем к процессу его изготовления.

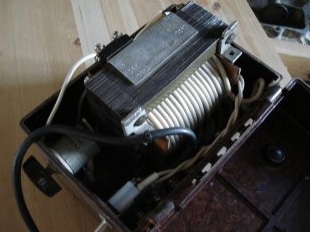

Берем какой-либо трансформатор мощности не менее 200 W (другие характеристики несущественны), например, ОСМ 380/36V (250 kW). При меньшей мощности трансформатор будет перегреваться во время работы иглами больших сечений. Полностью снимаем вторичную (верхнюю) обмотку. Первичная (сетевая) остается на месте.
Заново наматываем вторичную обмотку: один-два слоя гибкого изолированного провода сечением 6 мм2 (например, ПВ-3). Следует предварительно рассчитать число витков на 1 V выходного напряжения (путем подбора: намотать несколько витков, включить трансформатор в сеть и измерить напряжение на выходе).
Пусть, например, оказалось 4 витка на 1 V. Определив для нижнего предела выходного напряжения значение 2 V, намотаем сначала 8 витков, а потом делаем отводы после каждых двух витков. Это даст для ступенчатой регулировки дискретность 0,5 V. Чтобы обеспечить дискретность 0,25 V, добавим еще виток (на схеме – верхний отвод 0.25 V).
Кроме ступенчатой, используем еще и непрерывную регулировку выходного напряжения, вставив в цепь первичной обмотки переменный проволочный резистор ППБ-25 100 Ω (на схеме – R1).
Ввиду большой мощности прибора откажемся от разъема «папа-мама», и рабочую рукоятку с иглой надежно подсоединим к корпусу оцинкованными болтами М6. Отводы и концы вторичной обмотки оснастим медными лужеными наконечниками 6/6.
Работа с иглами больших сечений требует тока не меньше 30 A. Поэтому сечение проводов рабочей рукоятки должно быть не меньше 4 мм². Можно взять две жилы с резиновой изоляцией из кабеля КГ 4х4 (виниловая изоляция провода того же сечения не обеспечивает его нужную гибкость).
Рукоятку вытачиваем на токарном станке из эбонита. В передний конец рукоятки плотно вставляем фторопластовую пробку с двумя латунными стержнями для крепления рабочей иглы (см. фото). Эти стержни плотно входят в отверстия, просверленные в пробке. На торцах стержней просверлены углубления 8-10 мм. В углубления, находящиеся внутри рукоятки, впрессованы луженые контакты. В наружные углубления крепится игла. Для зажима иглы годятся винты М4.
В качестве корпуса можно использовать что угодно, надо лишь помнить о безопасности. Очень хорош например, корпус от мегаомметра прошлого века: он фантастически прочен и долговечен.
И, наконец, иглы. Их делаем из нихромовой проволоки, выбрав подходящий диаметр. Иглы набора, представленного на фото, нарезаны, согнуты, расклепаны и обточены из нагрузочного сопротивления с проволокой диаметром 1,7 мм.
Наш самодельный выжигатель готов.
Для тех, кто любит работать с деревом, возможно заинтересуются и вот этим:
Как сделать мебель из веток своими руками.
Как самому смастерить декоративную полку
А теперь посмотрите какие прекрасные картины можно изготовить таким выжигателем:
Выжигание по дереву для детей
Опыт выжигания на дереве для ребенка – интересный, творческий и технически направленный труд. Но он требует неукоснительного соблюдения техники безопасности, контроля со стороны взрослых. Сам взрослый сначала показывает юному ученику, как на ровной и гладкой дощечке с помощью трафарета или эскиза, перенесенного через копировальную бумагу, получается красивая картинка.
В выжигании по дереву для детей есть строгие правила:
- работать можно исключительно с сухой древесиной;
- после того, как изображение перенесено на основу, сначала следует сделать точки, а уже потом соединить их по линиям;
- если линия предполагается тонкая, прибор нужно передвинуть очень быстро;
- работа всегда начинается с внешнего края, а потом автор медленно переходит к центру;
- перед тем, как нанести новый штрих, соседний должен остыть;
- когда поделка готова, имеет смысл пройтись по ней наждачной бумагой;
- чтобы пирографическая картина выглядела изящнее, можно покрыть ее воском.
Приборы для выжигания продаются в магазинах творчества и детских супермаркетах. Проверьте перед покупкой, оснащен ли пирограф специальными элементами, которые защитят ребенка от ожогов. Обязательно в комплекте должна быть ручка-подставка и защита для рабочей зоны.
Очень удобно, что современные детские пирографы производители комплектуют эскизами и схемами, которые как раз подходят для начинающих творцов.
Простейший самодельный выжигатель
Чтобы украсить пирографией небольшую дощечку или просто попробовать свои силы в новом для себя деле, необязательно покупать профессиональный аппарат.

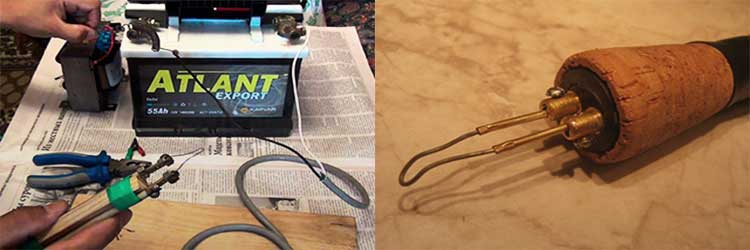

Из паяльника или радиодеталей
Можно изготовить своими руками выжигатель по дереву из паяльника. Для этого лучше выбирать модель со сменным жалом. Насадки с требуемым профилем несложно изготовить из медного или латунного стержня.
Практически профессиональный прибор для выжигания можно изготовить по схеме с регулировкой тока по первичной обмотке. Для работы понадобится совсем немного деталей: трансформатор, несколько резисторов, конденсаторов и динисторы. Схема не отличается особой сложностью, тем не менее для изготовления прибора потребуются знания и навыки работы с паяльником.
Мини-выжигатель

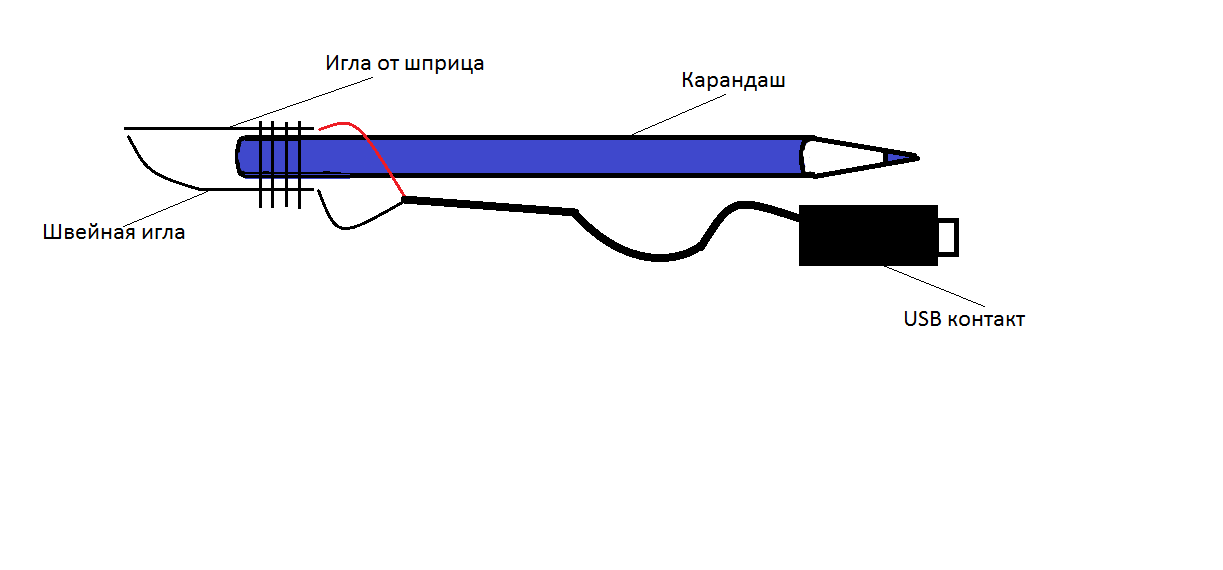

Если пайка радиодеталей не прельщает или просто нет времени, можно изготовить устройство самой простой конфигурации. Для изготовления мини-выжигателя понадобится:
- ненужный блок питания (зарядное) от мобильного телефона;
- иголка от шприца;
- швейная иголка;
- материал для ручки (деревянная шпажка или ручка от кисточки);
- паяльник и припой;
- сапожная нить;
- изолента или термоусадочная трубка.
Процесс изготовления выжигателя не отличается особой сложностью. Начать стоит с того, что подготовить иголку от шприца. От нее откусывается пластиковая часть, в данном устройстве она не понадобится.
На деревянную ручку диаметрально противоположно крепятся обе иголки. Проще всего их зафиксировать нитками. Швейная иголка аккуратно сгибается до такой степени, чтобы ее острие едва касалось острия пустотелой иглы от шприца.
От старого блока питания откусывается штекер, он также не понадобится. Концы проводов зачищаются. Провода припаивают к иголкам. Полярность значения не имеет. На этом изготовление самодельного выжигателя по дереву почти закончено.
В качестве финального штриха надо придать изделию привлекательный вид и создать условия для удобной эксплуатации. Провод приматывают к ручке. Это можно сделать с помощью все той же толстой нити. Такая конструкция будет удобной и надежной, тем не менее стоит укрепить нить клеем, а после его застывания надеть на ручку термоусадку или намотать изоленту.
Пожалуй, подобным выжигателем не удастся изготовить картину (недостаточная мощность, не самое удобное жало), но потренироваться и украсить, к примеру, разделочную доску можно будет с легкостью.
Материалы и комплектующие для самодельного выжигателя
Классическая схема выжигателя по дереву промышленного изготовления сложна для реализации в кустарных условиях. Она была модернизирована народными умельцами, в итоге управление токами перенесено с выхода вторичной на вход первичной обмотки. Так устроен регулируемый паяльник. Для достаточно грубого нагревательного элемента, каковым, по сути, является кусок нихромовой проволоки, форма выходного напряжения не имеет особого значения.
Куда важнее возможность более или менее точной настройки и стабильности напряжения. Достигнуть необходимых показателей проще, варьируя показателями первичного контура. Особое значение имеет во вторичной обмотке – оно должно быть достаточным, чтобы выдержать нагрузку тока на нагревательном элементе. Расчеты значений производятся по формуле, где сопротивление равно отношению напряжения к силе тока (закон Ома).
Разновидности выжигания
Существует несколько способов выжигания. Во время термической обработки получаются плоские или объемные изображения. Виды выжигания по дереву условно можно разделить на несколько типов:
- при помощи пирографа;
- альтернативные.
При плоскостной пирографии изображение и фоновая часть располагаются в одной плоскости. При глубоком – изображение находится в уровне полотна, а фон создается при помощи ножевидных штифтов.
Преимуществом хобби считается и то, что процесс можно производить на любом виде древесины. Это могут быть как обработанные дощечки, подстаканники, так и выжигание на спилах дерева. Главное требование, чтобы дерево для выжигания было сухим.
Выжигание при помощи пирографа бывает:
- контурное;
- силуэтное.
Контурное выжигание подходит больше для новичков, поскольку это напоминает эскиз на бумаге, для выполнения которого не нужны особые умения. Такой стиль применяется и профессиональными мастерами для выполнения надписей или как штриховка в сложных картинах.
Силуэтное выжигание подразумевает под собой создание изображений при помощи полной их затушёвки. Проще говоря, при такой технике, желаемый рисунок или узор остается нетронутым, а выжигается фон вокруг него.
Чаще всего, профессиональные мастера комбинируют эти две техники для создания сложных изображений, в которых появляются тени и штриховка. В такой технике мастер передает перспективу, не теряя при этом фон изображения. Чтобы хорошо работать в художественном выжигании, необходимо обладать навыками рисования карандашом. Ведь без умения делать рисунки в карандаше, вряд ли у вас получится делать качественные картины при помощи электроинструмента.
Помимо основных способов, есть и альтернативные методы нанесения рисунка на дерево. К ним относятся:
- выжигание кислотой;
- пиротипия;
- выжигание при помощи электрического разряда;
- лазером;
- солнечным лучом;
- трением.
Выжигание при помощи кислоты происходит за счет воздействия на дерево химических составов. На изделие наносится слой воска, либо парафина, рисунок прорисовывают прямо по защитному слою, а затем наносят кислоту.
Пиротипия представляет собой нанесение рисунка при помощи готового штампа. Четкость и яркость изображения регулируются при помощи степени нажатия.
Процесс создания рисунка с использованием электрического разряда имеет общие черты с выжигание при помощи кислоты. Только в данном случае контур рисунка наносится электролитами, а после по дощечке пропускается ток.
Искусство выжигания на дереве при помощи лазера позволяет создавать сложные и четкие узоры. Преимуществом данного метода, является то, что при помощи таких станков создается большой объем продукции. На многих станках, операторам даже не обязательно иметь художественные навыки, поскольку необходимый рисунок считывается с USB – носителя. Это позволяет создавать сложные работы.
Техника выжигания при помощи солнечного луча возможно только в ясную погоду. Для этого понадобится лупа и фанера. Это трудоемкий и долгий процесс, поскольку лупу необходимо держать так, чтобы луч солнца фокусировался на поверхности дерева. Применение такой техники станет неплохим творческим опытом, поскольку полученная картина будет уступать в качестве.
Как сделать мини-выжигатель?
1. Изготовление держателя, куда вставляется игла для выжигания.
Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.
Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.
2. Подключение электронного блока к игле
Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.
3. Припаивание иглы к проводам
Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.
4. Изоляция держателя с помощью изоленты
Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.
5. Тестирование выжигателя
Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.
Видео: как сделать мини выжигатель своими руками?
https://youtube.com/watch?v=SXe94P79wqY
Republished by Blog Post Promoter
Схема регулятора температуры выжигателя
Измерил пирометром температуры разных компонентов. Удивительное дело, но при работе на полную мощность транзисторы и тиристор в диммере не нагреваются (35С – потому через картонку и прижимались к корпусу). Немного сильнее нагревался трансформатор – около 50С. Сильнее всего нагревался кабель, идущий к жалу – около 75С. Все равно поставил транзисторы через прокладку на половинку алюминиевого корпуса, заменил кабель на укороченный шнур от утюга, благо на большие токи он как раз и рассчитан и изоляция силиконовая — не расплавится. Ручку поставил деревянную от убитого паяльника.
Регулятор мощности оставил, заменил в нем слабенький симистор на BTA-16 с радиатором около 3 кв. см. и изменил номиналы некоторых резисторов (R2 ограничивает максимальную мощность, R3 задает минимальную мощность). С урезанной мощностью, жало диаметром 1 мм раскаляется до оранжевого цвета, температура транзисторов 30С, симистора 30С, трансформатора 40С, Кабеля 45С. Полагаю, что с помощью подобного устройства можно и резак для пенопласта запитать. Скорее всего число витков вторичной обмотки нужно будет увеличить – но не пробовал.
