Виды строительных угольников — назначение, применение и выбор

Угольник слесарный, его применение, рекомендации по выбору

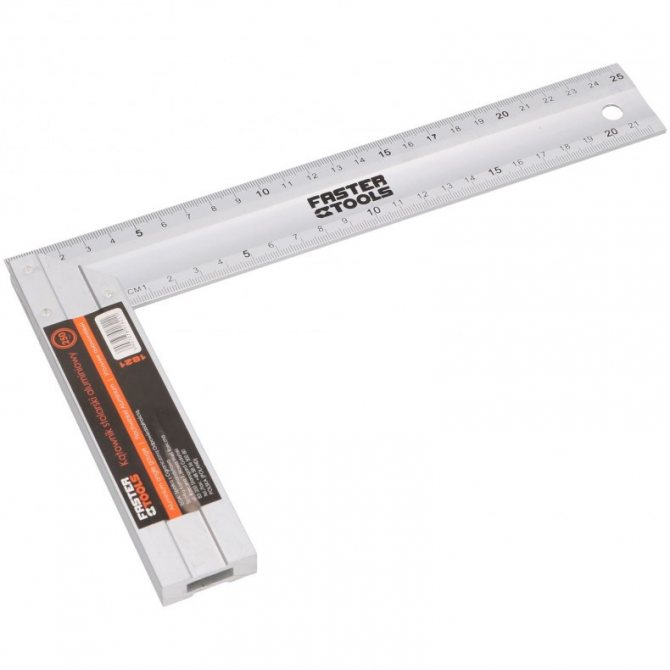

Угольник слесарный металлический состоит из двух линеек, соединённых между собой прямым углом. Его применяют при начертаниях прямых линий, перпендикулярных, различных линий на стене. Этот инструмент позволяет начертить не только прямой, но и любой угол наклона. Им проверяют точность углов.

Описание

Различают несколько разновидностей угольников в зависимости от применения:

• УП — угольники плоские. Угольники с металлическими плоскими пластинами отличаются размерами ширины и толщины. Применяются при всех видах строительства. Без такого инструмента не сможет обойтись слесарь, столяр, фрезеровщик, токарь.
• УШ — уголок имеет широкое основание. Одна сторона состоит из Т-образного профиля, другая — плоская, они соединены между собой прямым углом.
• УЛП — угольники лекальные поверочные. Применяются для точного измерения готовой продукции, деталей, конструкций. Точное измерение в ультразвуковом контроле

Деревянные и пластиковые пригодны только для столярных работ.

https://youtube.com/watch?v=vY-TEwNyPt0

Применение при строительстве

• при сварочных выполнениях, конструктивных решениях, при процессе пайки;
• при резке газобетонных блоков;
• при установке готовых блоков, проверке изделий;
• при возведении домов, сооружений, плиточной укладки на полу, тротуарах и разных рабочих моментов.

Угольники металлические с широкой пяткой (УШ) применяются в машиностроении, токарном деле, фрезерных работах. Этим приспособлением проверяют точность работы механизированных машин, соединение деталей, крепёжных соединений, когда нужна гарантированная точность сопряжения, калибровка взаимно расположенных частей, движущихся механизмов.

Лекальные поверочные — применяются в основном как проверочные в отделах технического контроля, в лабораториях для оценки качества, где проводят сертификацию. Лекальные поверочные уголки применяют в серийном производстве на проверку прямого угла. Такие инструменты применяют в слесарных, монтажных, строительных, фрезерных сферах деятельности.

Широко используется угольник комбинированный, он имеет двухстороннюю разметку. Такая конструкция позволяет измерять, контролировать любые углы. В этот механизм встроен пузырьковый уровень, имеет преимущества перед пользователем:

• разметка внешних и внутренних углов;
• широкий диапазон измерений от 20 до 170 градусов;
• позволяет одновременно видеть несколько углов;
• можно комбинировать различные позиции;

легко собирается и разбирается.

Как правильно выбрать металлический уголок

Выбираем инструмент для долгой службы. Лучше подойдёт металлической конструкции

При выборе нужно обратить внимание на угол, проверить можно листом формата А4. Выбираем, чтобы мерные деления были выбиты, нанесённые краской быстро сотрутся. Удобнее инструмент с нанесением измерительных делений с двойной шкалой

Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции

Удобнее инструмент с нанесением измерительных делений с двойной шкалой. Ручка изготавливается из такого же материала, но могут дополнить другим. Обычно ручку делают с резиновыми вставками на металлической либо пластиковой конструкции.

Существует много разновидностей слесарного металлического уголка. Он есть маленьких и больших размеров, выбираем по назначению. Выпускаются модели с элементом уровня, индикатор уровня вставляется в одну из плоскостей, удобен в использовании, одновременно проверяет правильность угла и уровень поверхности.

Угольники подразделяют по классу точности, изготавливаются три класса: 0; 1; 2. Обозначение — О, наиболее высокоточные.

УП 100*60 Кл.1 расшифровывается так: угольник поверочный имеет размер 100 мм на 60 мм, класс точности № 1. Так маркируется измерительный инструмент.

Металлические уголки готовят из:

1. инструментальной легированной стали;
2. цементируемой стали;
3. углеродистой стали.

Цена уголка зависит от стоимости материала.

Металлические уголки отличаются не только плоскостями, но и значением углов в градусах 45, 60, 90, 129, 30, 120. Остальные значения углов выполняют шаблонными вариантами.

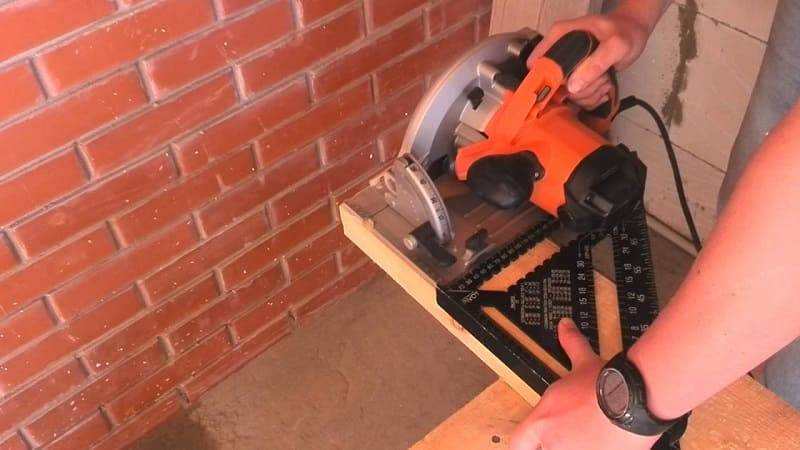

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

• дюймовый;
• метрический.

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Как правильно выбирать угольник

Неограниченный выбор средств для измерения углов может ввести в заблуждение и привести к неправильному подбору некачественного инструмента.

Среди них:

Материалы изготовления. Подбирая приспособление можно найти стальные, деревянные, алюминиевые и пластмассовые модели.
Предназначение. Один из самых главным критериев, ведь некоторые угольники просто невозможно использовать в бытовой деятельности.
Функциональные и конструкционные особенности. Некоторые специальности обязывают к наличию особенных видов инструмента.
Габаритные размеры. Для эксплуатации малых предметов не нужно приобретать огромные разновидности.
Показатели массы

Не очень важный критерий, который иногда все-таки нужно брать во внимание. Тяжелые модели не будут деформироваться, а легкие проще применять.

2а. ПРАВИЛА ПРИЕМКИ

2а.1. Для проверки соответствия угольников требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль, периодические испытания и испытания на надежность.

(Измененная редакция, Изм. № 3).

2а.2. При приемочном контроле каждый угольник проверяют на соответствие требованиям пп. 2.1- 2.7, 2.9- 2.11.

2а.3. Периодические испытания проводят не реже раза в три года. Периодическим испытаниям подвергают не менее трех угольников, из числа прошедших приемочный контроль, на соответствие всем требованиям настоящего стандарта.

При этом показатели п. 2.17 подтверждаются результатами анализа подконтрольной эксплуатации не менее пяти угольников. Результаты анализа подконтрольной эксплуатации считают положительными, если: среднее значение полного срока службы контролируемых угольников не менее 5 лет ( п. 2.17), все контролируемые угольники не достигнут предельного состояния в течение 2,5 лет ( п. 2.17).

Если при испытаниях обнаружено, что угольники соответствуют всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.

(Измененная редакция, Изм. № 3, 4).

Египетский треугольник в строительстве

Свойства этой уникальной геометрической конструкции заключаются в том, что её построение без применения каких-либо инструментов позволяет построить дом с правильными во всех соотношениях углами.

Важно! Конечно, в идеале лучшим вариантом будет использование транспортира или угольника. Итак, качества египетского треугольника позволяют делать правильные во всех соотношениях углы. Стороны конструкции имеют следующее соотношение друг к другу:

Стороны конструкции имеют следующее соотношение друг к другу:

Итак, качества египетского треугольника позволяют делать правильные во всех соотношениях углы. Стороны конструкции имеют следующее соотношение друг к другу:

1. 5,
2. 4,
3. 3.

Чтобы проверить ту ли фигуру вы начертили, используйте хорошо известную ещё со школьной скамьи Теорему Пифагора.

Внимание! Свойства египетского треугольника таковы, что квадрат гипотенузы равен квадратам двух катетов. Для лучшего понимания возьмём приведенную выше зависимость и составим небольшой пример. Умножим пять на пять

В результате чего получим гипотенузу равную 25. Вычислим квадраты двух катетов. Они составят 16 и 9. Соответственно их сумма будет двадцать пять

Умножим пять на пять. В результате чего получим гипотенузу равную 25. Вычислим квадраты двух катетов. Они составят 16 и 9. Соответственно их сумма будет двадцать пять

Для лучшего понимания возьмём приведенную выше зависимость и составим небольшой пример. Умножим пять на пять. В результате чего получим гипотенузу равную 25. Вычислим квадраты двух катетов. Они составят 16 и 9. Соответственно их сумма будет двадцать пять.

Именно поэтому свойства египетского треугольника так часто используются в строительстве. Вам достаточно взять заготовку и прочертить прямую линию. Её длина всегда должна быть кратной 5. Затем нужно наметить один край и отмерять от него линию кратную 4, а от второго 3.

Внимание! Длина каждого отрезка составит 4 и 3 см (при минимальных значениях). Пересечение этих прямых образует прямой угол, равняющийся 90 градусам

Альтернативные способы построить прямой угол на 90 градусов

Как уже упоминалось выше, наилучшим вариантом будет просто взять угольник или транспортир. Эти инструменты позволяют с наименьшими затратами времени и сил добиться нужных пропорций. Главное же свойство египетского треугольника заключается в его универсальности. Фигуру можно построить, не имея в арсенале практически ничего.

Сильно в построении прямого угла помогают простые печатные издания. Возьмите любой журнал или книгу. Дело в том, что в них соотношение сторон всегда составляет ровно 90 градусов. Типографические станки работают очень точно. В противном случае рулон, который заправляется в станок, будет резаться непропорциональными кривыми углами.

Как получить египетский треугольник при помощи верёвки

Свойства этой геометрической фигуры тяжело переоценить. Неудивительно, что инженерами древности было придумано множество способов её образования с использованием минимальных ресурсов.

Одним из самых простых считается метод образования египетского треугольника со всеми его вытекающими свойствами посредством простой верёвки. Возьмите бечёвку и разрежьте её на 12 абсолютно ровных частей. Из них сложите фигуру с пропорциями 3, 4 и 5.

Как построить угол в 45, 30 и 60 градусов

Безусловно, египетский треугольник и его свойства очень полезны при постройке дома. Но без других углов вам обойтись всё-таки не удастся. Чтобы получить угол, равняющийся 45 градусам, возьмите материал рамки или багета. После чего распилите его под углом в сорок пять градусов и состыкуйте половинки друг с другом.

Важно! Для получения нужного наклона вырвите лист бумаги из журнала и согните его. При этом линии изгиба будут проходить через угол. Края должны совпасть

Края должны совпасть.

Как видите, свойства фигуры позволяют гораздо проще и быстрее построить геометрический конструкт. Чтобы добиться соотношения сторон в 60 градусов нужно взять один треугольник на 30º и второй такой же. Обычно подобные пропорции необходимы при создании определённых декоративных элементов.

Внимание! Соотношение сторон на 30º нужно, чтобы сделать шестиугольники. Их свойства востребованы в столярных заготовках

Критерии выбора

При покупке инструмента нужно учитывать его основные технические параметры.

Производитель

Гарантией точности и долговечности угольника является покупка качественного инструмента. Выбрать такой вариант можно при рассмотрении моделей известных торговых марок:

• Matrix;
• Энкор;
• STAYER;
• ЗУБР;
• Вихрь;
• KRAFTOOL;
• FIT;

Длина и ширина

Размеры элементов угольника могут быть разные. Наиболее точные замеры снимаются с применением инструмента с длинными сторонами. Для домашнего использования достаточно 150-300 мм. Для выполнения разных видов работ лучше выбрать прибор до 600 мм. Профессионалам больше подойдут модели до 1000-1720 мм.

Диапазон показателей длинной стороны – 90-1720 мм, короткой – 25-1220 мм.

Особенности конструкции

Любой угольник имеет выставленный прямой угол. Путём усовершенствования классического варианта были разработаны следующие модификации:

• складной инструмент;
• с транспортиром;
• с уровнем;
• с двухсторонней разметкой.

В одной модели могут совмещаться функции линейки, рейсмуса, ерунка, малки, уровня и других приспособлений.

Материал

Измерители бывают алюминиевыми, стальными, сделанными из нержавейки, и с чугунным основанием. Высокой прочностью характеризуются два последних вида. Алюминий имеет низкую жёсткость, что может повысить процент погрешности при нанесении разметки. Современные алюминиевые модели лишены такого недостатка благодаря использованию экструдированного профилированного материала.

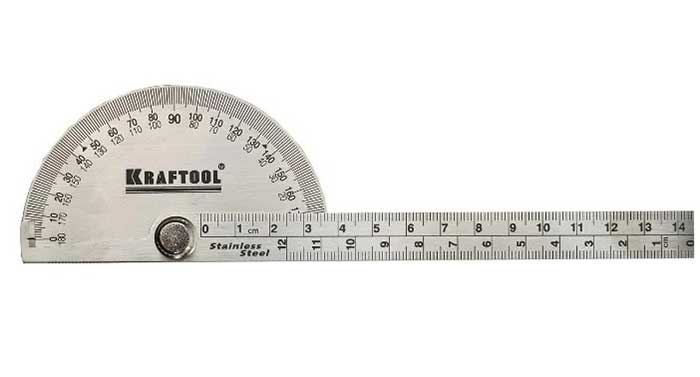

Угломер Kraftool 34290

Шкала

На линейку инструмента могут наноситься деления шкалы. Чаще всего используется один из вариантов:

• метрическая (числа идут по рангам, разделяются интервалами, определено строгое положение нулевой точки, величины имеют абсолютные значения);
• дюймовая.

Встречаются также модели с двойной шкалой. Разметки в них наносятся на разные края линейки.

Класс точности

Измерителям присваивается определённый класс точности. В классификацию входят три класса: 0; 1,0; 2,0. Самым точным считается нулевой класс.

Длина в сложенном виде

При покупке складной конструкции нужно учитывать длину инструмента в сложенном виде. Это облегчит транспортировку

Стоит обратить внимание также на качество фиксации линеек. Малейший люфт искажает данные

Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм. Складные модели, как правило, способны уменьшаться вдвое.

Вес

Единицей измерения являются граммы. Чем легче инструмент, тем удобней с ним работать. Однако не все облегчённые материалы отличаются высокой жёсткостью, долговечностью. Любые деформации провоцируют погрешности при разметке. Поэтому при выборе модели нужно учитывать не только вес, но и жёсткость.

Виды угольников

Большое количество областей, которые используют данный инструмент обусловили появление широкого разнообразия моделей. Все они отличаются по функционалу и назначению.

Среди самых популярных можно выделить угольники:

Чертежного назначения. Самый простой и распространенный вид, который изготавливается в форме треугольников с углами тридцать, сорок пять, шестьдесят и девяносто градусов. Также на них наносят измерительные линии, что позволяет измерить небольшие прямые линии. Традиционно, такие приборы используются в школах на предметах геометрии или черчения, так как с ними можно легко построить прямые или косые линии.
Поверочного вида. Его используют при контроле перпендикулярностей, популярен среди инженеров. С помощью такого инструмента проверяются точные конструкции, сборка которых требует повышенного внимания. Внешний вид поверочных моделей состоит в двух линейках, которые соединяются под углами в девяносто градусов. Эти угольники очень универсальны, поэтому нет ограничений в сферах использования.
Столярной модели. Они очень востребованы в мебельном производстве, так как очень точно измеряют прямой угол. Часто, столяры применяют обычные, разметочные виды и угольники Свенсона. Конструкции таких приборов намного сложнее обычных и содержат в себе не только треугольник, но и транспортиры, разметочные рейсмусы и линейки

Важно понимать, что для бытовых целей такие модели не совсем подходят, ведь разобраться в них, и правильно ими пользоваться сможет только специалист.
Строительной разновидности. Стоит отметить, что строители используют все разнообразие модельного ряда таких приспособлений

Здесь возникает необходимость в измерении плиточных углов, разметке гипсокартона и деревянных досок. Исключительными отличиями обладают только угольники для каменщиков. Они очень громоздкие и потому не востребованы в других профессиях.

Каким должен быть поверочный угольник?

Если рассмотреть подробности, то поверочный угольник должен отвечать следующим требованиям:

• соответствовать типоразмеру;
• отвечать определенному классу точности;
• выпускаться по утвержденным чертежам;
• быть изготовленным из высокопрочной стали;
• не иметь выпуклостей на опорных поверхностях;
• иметь определенную статическую нагрузку;
• не иметь шероховатостей, повреждений, царапин и других дефектов, которые бы влияли на качество измерений или внешний вид инструмента и т.д.

Угольники поверочные, купить которые вы можете в нашем интернет – магазине, выпускает известный завод измерительных инструментов Ставропольский СтИЗ. Все измерительные инструменты, которые выходят с конвейеров этого предприятия отвечают высоким стандартам ГОСТа, имеют соответствующие паспорта и сертификаты, проходят поверку и широко известны среди специалистов как инструменты высокого качества. Так угольники поверочные СтИЗ имеют срок эксплуатации до пяти лет, как заявляет производитель, но на деле такой измерительный инструмент, цена которого доступна, а виды разнообразны, может прослужить намного дольше, что часто является критерием выбора для многих мастеров. Любые измерительные инструменты, и поверочные угольники не являются исключением, которые производит Ставропольский инструментальный завод выпускаются на новейшем высокотехническом импортном оборудовании с применением последних разработок в данной области, новейших методик изготовления измерительных инструментов и исключительно из высококачественных материалов

Также немаловажное значение имеет использование квалифицированного труда специалистов в процессе изготовления поверочных угольников: инженеров, технологов, операторов и прочих. Научный подход позволяет выпускать изделия максимально высокого качества с гарантией точности измерений

В магазины поверочные угольники попадают в соответствующей фабричной упаковки, с соблюдением правил транспортировки и хранения

Наша компания предлагает вам купить измерительные инструменты высокого качества в самом широком ассортименте и по весьма демократичной цене, так как мы сотрудничаем только на прямую с лучшими отечественными производителями измерительных инструментов. Если вам нужны действительно качественные средства измерения – ознакомьтесь с каталогом нашей компании и вы непременно найдете именно то, что искали

В магазины поверочные угольники попадают в соответствующей фабричной упаковки, с соблюдением правил транспортировки и хранения. Наша компания предлагает вам купить измерительные инструменты высокого качества в самом широком ассортименте и по весьма демократичной цене, так как мы сотрудничаем только на прямую с лучшими отечественными производителями измерительных инструментов. Если вам нужны действительно качественные средства измерения – ознакомьтесь с каталогом нашей компании и вы непременно найдете именно то, что искали.

Где используется угольник

Для более глубокого понимания конструкций и предназначения этих приспособлений, необходимо изучить перечень деятельностей, где их применение необходимо.

В этот список вошли:

• Укладка тротуарных и напольных видов плиточного материала.
• Резка газобетонного блока.
• Контроль и разметка частей собираемой конструкции, а также контроль за углами обработанных деталей.
• Крепления металлического материала и его составляющих при сборках, пайках и сварках.
• Строительства и возведения металлических конструкций.
• Контроль за ровным уложением кирпичных стен.
• Разработка и создание чертежных материалов.
• Множество других областей.

Выбор угольников

Поверочные угольники представлены в специализированных торговых сетях в нескольких вариантах. Пожалуй, самый распространенный – это стальной слесарный угольник с широким основанием, изготавливаемый из инструментальной стали. Из габбро-диабаза изготавливаются угольники с широким основанием гранитные. Они имеют более высокую твердость, нежели стальные и не подвержены коррозии. Существуют угольники поверочные брусковые из твердокаменных пород. Все эти приборы производятся в соответствии с ГОСТом. Стандарты угольников брусковых предусматривают кроме допуска перпендикулярности допуски плоскостей измерительных и опорных поверхностей. Угольники с гибкой металлической линейкой представлены в самом большом ассортименте и используются чаще остальных форм. Собственно, множество модификаций инструмента имеют одну суть и одно предназначение.

Если проводимые работы требуют обязательного применения поверочного угольника, значит с его приобретением не стоит задерживаться. Поскольку угольники представлены в различных размерах, то следует учитывать масштабность предстоящих работ. Если нужно измерить какие-то детали в собираемом инструменте или проверить качество внутренней отделки при ремонте, то подойдет мелкий или средних размеров инструмент. Если же контролироваться будут крупные внешние конструкции, то и угольник должен быть соответствующий, массивный. Особенно это касается больших строительных площадей.

Для работ с мелкими конструкциями существуют малые модели поверочных угольников. Шкала на них имеет миллиметровую разметку, а вес колеблется от 70 до 100 г. Такие «малыши» очень востребованы при слесарных работах.

Выбирать угольник в специализированном магазине рекомендуется с помощью обычного бумажного листа стандартом А4. Этот листок, сложенный ровно пополам будет безупречным контролером идеальность прямого угла.

Кроме точности угла нужно проверить и качество поверочного угольника. Случается, что на дешевом экземпляре сантиметровые и миллиметровые деления нанесены так, что сотрутся при первом же применении. Поэтому, нужно убедиться, что разметка хорошо держится. Шкала обычно наносится на рабочую часть угольника. Но мастера, часто пользующиеся инструментом, считают, что удобство придает и наличие шкалы на самой ручке.

Очень важен материал, из которого изготовлена ручка инструмента. Деревянная модель надежно держится в руке. А вот металлическая и пластиковая требуют резиновых вставок во избежание скольжения пальцев. Обязательно надо подержать покупаемый инструмент в руках, чтобы понять, удобно ли будет с ним работать. Неудобный в использовании инструмент может привести к погрешностям в измерениях.

Приобретаемый инструмент должен быть крепким, с хорошо подогнанными элементами. Если линейка по отношению к ручке «ходит ходуном», такую модель надо оставить на полке магазина. Не стоит гнаться за дешевизной. Угольник должен быть надежным и послужить долго. Материал, из которого изготовлен инструмент, не должен быть восприимчив к каким-либо внешним воздействиям. Большие модели поверочных угольников предназначены для работ на улице, поэтому на них не должна действовать влага.

Существуют очень удобные модели поверочных угольников, снабженные контрольной ампулой с жидкостью. Она делает измерение идеально точным, не допуская малейших отклонений от плоскости. Такая модель предусматривает совмещение в одном инструменте строительного уровня и поверочного угольника. Это очень удобно, так как за один раз в руках находятся сразу два измерительных прибора.

Столярный угольник: виды, выбор, использование

Столяр – старое и уважаемое ремесло, выделившееся в отдельную профессию от плотничества в 14 веке. Необычность и сложность этой профессии заключается в том, что столяр должен обладать пространственным воображением, навыками работы руками и художественными талантами. В круг его интересов попадает как производство предметов быта, мебели, окон, дверей, так и дизайн интерьеров. Эта профессия требует знаний о различных типах древесины, их качестве, свойствах, назначении, а также о видах их соединения.

Если до промышленной революции столярные работы традиционно выполнялись с деревом, то с развитием производства прибавились и другие материалы — металлы, гипсокартон, ПВХ и т.д.

Поэтому эффективность усилий столяра во многом зависит от используемых им инструментов. И одним из них выступает угольник столярный.

Обычное чертежное приспособление в виде прямоугольного треугольника, необходимое для построения углов – угольник пришел к нам из глубины веков. Сделанный из двух брусков, закрепленных перпендикулярно друг другу, строительный угольник был необходимым инвентарем для каменщиков и плотников, выступал символом их труда. Теперь он стал одним из базовых инструментов и в наборе столяра.

Угольник в столярном деле

Если столярную линейку согнуть под углом 90°, то получим простейший угольник столяра для разметки линий и углов. С его помощью можно наносить параллельные и перпендикулярные линии на стенах при проведении ремонтных и строительных работ, поверять углы и делать разметку в мебельном производстве. Он незаменим при создании любых столярных конструкций.

Материалом для создания современных угольников служит дерево, пластмасса, металл и их комбинации.

Школьные угольники обычно делают двух видов – с углами 30°×60°×90° и 45°×45°×90°. При этом одна из сторон обычно выполняется в виде линейки с нанесенными делениями (мм и см).

Уголок состоит из линейки (как правило, длиной от 60 мм до 1600 мм), которая фиксируется в деревянной, металлической или пластмассовой ручке, в зависимости от качества и требований к уровню инструмента. Он служит не только для проверки прямых углов, но и проведения перпендикулярных линий.

Виды угольников

В ремонте, строительстве и любых «сделай сам» работах часто используют следующие разновидности угольников:

• Столярный. Как правило, его размер зависит от вида деятельности. Для столярных работ по производству, например, рам, используют огромные инструменты 7,3×4,9 м. Для мелких поделок применяют более удобные — 20×15 см или 30×20 см.
• Разметочный. У него широкое градуированное лезвие с прорезями для карандаша, длина которого 5-30 см. Он незаменим при производстве мебели – с его помощью проверяют перпендикулярность, размечают линии, калибруют другие инструменты.
• Универсальный или комбинированный. В нем сделана подвижная регулируемая линейка и многофункциональная рукоятка со встроенным пузырьковым уровнем и держателем для чертежных работ. Это целая совокупность инструментов. В одном флаконе — ерунок, рейсмус, малка, линейка и другие.

Это уже профессиональный инструмент, являющийся обязательным атрибутом любой столярной мастерской, особенно, которая занимается производством мебели. С его помощью можно:

• проверить горизонтальность и вертикальность разметки;
• использовать как стусло;
• разметить внутренние и внешние углы;
• измерить глубину и сделать разметку отверстий под шурупы;

Существует ряд редких специальных видов угольников для нестандартных задач.

• Ерунок – комбинируется из двух пластинок, закрепленных под углом 45° (135°).
• Малка – с помощью закрепленных на шарнире пластин позволяет переносить любой угол.
• Угольник-центроискатель помогает определить центр в деталях цилиндрической формы.

Выбор угольника

Выбор зависит, в первую очередь, от вида планируемых занятий. Иногда для простых поделок, не требующих высокой квалификации и точности, достаточно и школьного деревянного. Но обычно необходимо отталкиваться от ряда параметров:

Угольник довольно легок в использовании. Например, для разметки контуров распила доски следует расположить одну сторону угольника для столярных работ вдоль торца, вторая должна выступать над верхом доски. Затем провести перпендикулярные торцу линии.

https://youtube.com/watch?v=xdFUuAGRdG4

Он всегда поможет вам выстроить перпендикуляры, параллели и диагонали, нарисовать квадраты и ромбы, поверить и проконтролировать углы и их соответствие между наружным и внутренним.

Это действительно инструмент, проверенный временем!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
