Вентиляция в каркасном доме своими руками: как правильно сделать

Особенности и схемы

У каждого типа есть свои особенности, которые влияют на его выбор для эксплуатации. Есть несколько основных нюансов:

большая часть каркасных домов имеет предварительно установленную воздухообменную систему;

Трубы для воздухообмена монтируются согласно проекту при возведении дома Источник rhvac.ru

• для каждого дома используется своя схема и планировка вентканалов;
• автоматизация обеспечивает полноценное функционирование только при наличии хороших и исправных датчиков;
• схема и план вентиляции должен быть составлен еще при планировке дома, но если этого не произошло, то план выполняется до обустройства всех помещений;
• чаще всего металлические трубы в системе вентиляции не применяются из-за своих потерь тепла и слишком большой проводимости звука;
• для постоянного проживания используется механическое вентилирование, которое может полноценно обеспечить хороший микроклимат и обмен воздуха в помещениях в любое время года и при любом температурном режиме.

Для обустройства каркасных домов определенного типа уже продумана система вентиляции, что облегчает планировку. Такой подход обеспечивает полноценную систему вентиляции на основе всех характеристик помещений и строения в целом.

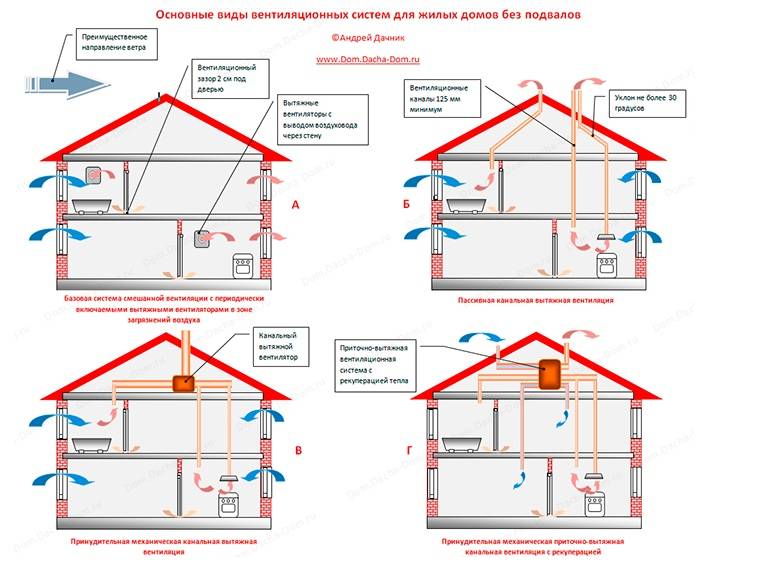

Схема также зависит от типа строения. Например, для двухэтажного дома можно использовать смешанный тип, который будет разным на двух этажах.

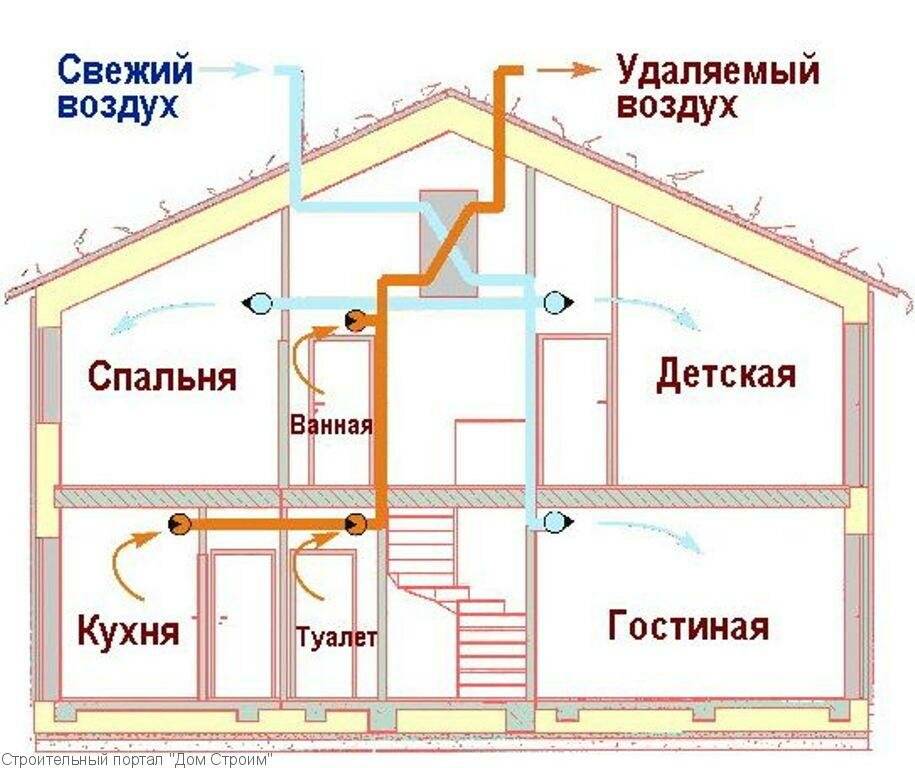

Схема притока и оттока воздуха в двухэтажном доме Источник linternaute.fr

Предварительно схема должна составляться в зависимости от пожеланий жильцов. Иметь принудительную вентиляцию в сезонном доме не имеет смысла. Также стоит учесть, что каркасные дома могут быть из различных материалов, что облегчает встраивание вентиляции того или иного типа.

Все схемы составляются по параметрам помещений и конструкции дома. Кроме этого, все выходы каналов должны иметь решетки, а также засовы. Со стороны внутреннего помещения устанавливаются специальные заслонки, которые необходимы не только для регулировки потока, но и для полноценной консервации дома в период отсутствия жильцов.

Комбинированная система

Эффективный способ улучшить воздухообмен в доме — совместить несколько типов вентиляции. Как основную использовать естественную, а в некоторых помещениях принудительную. Плюсы комбинирования:

1. Уменьшение затрат при строительстве дома. Принудительные устройства добавляются только в проблемных местах (кухня, ванная, глухие помещения).
2. При необходимости монтаж некоторых устройств можно осуществлять уже после ремонта.

Отрицательные стороны:

1. Повышение затрат на обогрев помещения. Из-за разных видов вентиляции высок риск теплопотери.
2. Дополнительные затраты на установку рекуператоров и калориферов.

Рекомендации по установке с рекуператором

Рекомендации по установке, в основном, касаются помещений, в которых следует устанавливать рекуператор. В первую очередь для этого используют котельные (если речь идет о частных домовладениях). Также рекуператоры монтируют в подвалах, на чердаках и в других технических помещениях.

Если это не расходится с требованиями технической документации, то установка может быть смонтирована в любом неотапливаемом помещении, при этом разводку вентиляционных каналов, по возможности, следует монтировать в комнатах, имеющих отопление.

Вентиляционные каналы, проходящие через неотапливаемые помещения (а также вне помещений) следует делать утепленными. Также теплоизоляция необходима в местах прохождения вытяжных воздуховодов сквозь наружные стены.

Учитывая шум, который оборудование может производить во время работы, лучше всего размещать его подальше от спален и от других жилых комнат.

Что касается размещения рекуператора в квартире: лучшим местом для него будет балкон или какое-либо техническое помещение.

При отсутствии такой возможности под установку рекуператора можно отвести свободное пространство гардеробной.

Как бы там ни было, расположение установки во многом зависит от особенностей конструкции вентиляционной системы, от расположения вентиляционной разводки и от габаритов устройства.

Основные ошибки при монтаже систем вентиляции в следующем видео:

Экономичное и простое решение

Всем привычна и знакома схема естественного воздухообмена в помещениях, до сих пор доминирующая в жилых зданиях. Привлекательной стороной этого решения является простота и дешевизна её создания, возможность установить компоненты собственными руками, не являясь специалистом в монтаже вентиляционных систем. Она простит ошибки исполнителя, и если конструкция способна действовать, она будет удовлетворительно работать даже при неидеальной компоновке и сборке.

Для этого не требуется значительных затрат на оборудование и дорогостоящие материалы. Функционирование поддерживается естественным путём, благодаря разнице в плотностях лёгкого тёплого воздуха и более тяжёлого – холодного. Отсутствие механизмов для искусственного создания давления и принудительного воздухообмена исключает текущие эксплуатационные расходы, связанные с энергообеспечением системы. В доме с периодическим посещением, безотказная и не требующая затрат естественная вентиляция выглядит безусловным достоинством.

Правильная вентиляция фундамента и пола

Фундамент для каркаса чаще всего свайный, потому что такое строение легче кирпичных, монолитных домов. Конструктивная особенность такова, что между грунтом и перекрытием первого этажа обязательно должно оставаться пространство. Подвальное помещение здесь обустроить нельзя.

Для предотвращения скопления сырости под полом, разрушения фундамента, во время стройки внутри цоколя предусматривают специальные отверстия – продухи. Они способствуют вентилированию подпольного помещения, нормализуя его влажностный баланс. Это предотвращает появление плесени, грибка, способных быстро разрушить жилое строение. Вентпроемы обязательно закрываются мелкоячеистыми решетками от грызунов.

Пол также необходимо вентилировать, включая в общий воздухообмен всего дома. Если он установлен на сваях («плавающий» пол), вентилирование происходит сквозь зазоры между стенами и полом. Для проветривания достаточно установить вентиляционные плинтуса на противоположных сторонах комнат.

Когда перекрытие первого этажа включается в общую обвязку, его проветривание организовывается при помощи вентиляционных проемов. Они размещаются у стен, закрываются специальными решетками. Таким образом происходит вентилирование пола, подпольного пространства, включенное в общедомовую воздушную циркуляцию.

Особенности подбора и размещения вентиляционного оборудования для вентиляции каркасного дома:

1. Энергоэффективность систем отопления, вентиляции и кондиционирования следует обеспечивать за счет применения приточно-вытяжных вентиляционных систем с механическим побуждением, с утилизацией теплоты удаляемого воздуха (п. 11.3  СП).
2. Вентиляторы (в том числе канального типа), фильтры, клапаны, шумоглушители и др. оборудование следует выбирать по расчетному расходу воздуха с учетом подсосов и потерь через неплотности:
   • в оборудовании — по данным завода-изготовителя или по расчету (по классу герметичности А согласно 7.11.8);
   • в воздуховодах вытяжных систем и приточных систем — в соответствии с требованиями 7.11.8 (согласно ГОСТ Р ЕН 13779 плотными класса герметичности В).
3. Оборудование вытяжных систем, удаляющих воздух с резким или неприятным запахом (из уборных, курительных комнат и др.), не допускается размещать в общем помещении для вентиляционного оборудования вместе с оборудованием для приточных систем (п. 7.9.14 СП).
4. Через жилые комнаты, кухни, а также через квартиры жилых многоквартирных зданий не допускается прокладывать транзитные воздуховоды систем, обслуживающих помещения другого назначения (п. 7.11.10  СП).
5. Воздуховоды, в которых возможны оседание или конденсация влаги или других жидкостей, следует выполнять с уклоном не менее 0,005 в сторону движения воздуха и предусматривать дренирование (п. 7.11.14  СП).
6. Все воздуховоды, их соединительные элементы, клапаны, фильтры и другая арматура, а также воздухораспределители, решетки и т.п., используемые в системах воздуховодов, должны изготовляться из негорючих материалов. Применение горючих материалов допустимо только (п. 13.2.2 СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом»):
   • в системах воздуховодов, в которых температура воздуха не превышает 120 °С;
   • в горизонтальных воздуховодах, обслуживающих один этаж.
7. В системах вентиляции с температурой перемещаемого воздуха ниже 120 °С допускается применение воздуховодов из горючих материалов (любой группы горючести), за исключением вертикальных воздуховодов, проходящих через междуэтажное и чердачное перекрытия; указанные участки вертикальных воздуховодов должны выполняться из негорючих материалов (п. 13.2.4 СП 31-105-2002).
8. Трубы и вентиляционные короба необходимо прокладывать под балками или между элементами каркаса. Размер отверстия в балках (например, при выполнении электропроводки к вентиляторам системы вентиляции) не должен быть больше четверти высоты балки. Стойки с вырезами или отверстиями, превышающими треть их глубины, следует укреплять, для чего с одной стороны стойки прибивается брусок толщиной 38 мм или металлическая накладка.

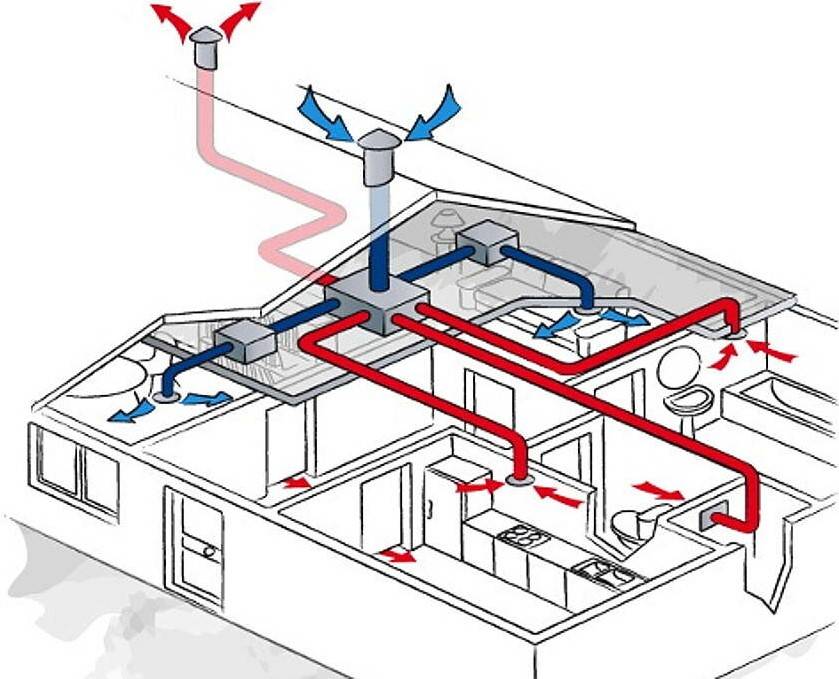

Приточно-вытяжная вентиляция в каркасном доме

Приточно-вытяжная или принудительная вентиляция, также может быть сделана своими руками. Затраты возрастают примерно в пять раз, но преимущества очевидны. Качество системы на порядок выше, обеспечивается быстрый приток свежего воздуха.

Второй момент – дистанционный контроль потоков. Поскольку в принудительной вентиляции работает вентилятор, его можно отключить, включить и так 100 раз.

Комбинированный тип

Комбинированная система вентиляции некоторым покажется безумным проектом. Для больших каркасных домов это идеальный вариант. Нет необходимости тратиться на 100% принудительную систему. Там, где это возможно просто установите трубки.

Принудительную часть при этом можно активировать с пульта. Чтобы контролировать ситуацию с кресла, проще взять пару недорогих датчиков. Современные модели самостоятельно учитывают температуру, а далее разгоняют вентилятор либо вовсе его притормаживают.

Выбор вентиляции

Производители активно навязывают приточные установки, поэтому стоит рассмотреть лучшие предложения. Есть товары с внешними блоками, которые хорошо смотрятся со стороны. Подобные системы захватывают много воздуха и являются бесшумными. За отдельную плату можно поговорить за фильтры. Если в доме есть аллергики либо астматики — это настоящее спасение.

Преимущества устройств приточной вентиляции:

• снижение углекислого газа;
• устранение примесей в воздухе;
• прибавка кислорода.

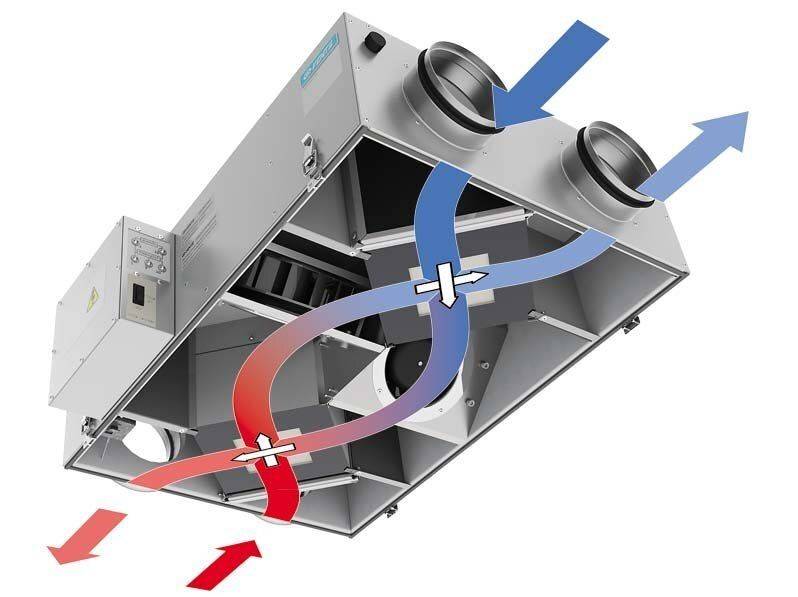

Рекуператор – ещё один вариант для каркасного дома. Когда в жилище наблюдается повышенный уровень влаги и докучает шум, выбирайте рекуператор. Он состоит из таких узлов:

• воздуховод;
• фильтр;
• вентилятор;
• крышка.

Воздух из улицы загоняется в трубу и проходит через очистную систему. Качество фильтров отличается, лучше учитывать собственные возможности (бюджет). В каркасном доме может быть установлен один либо несколько рекуператоров. Современные модели продаются с керамическими теплообменниками.

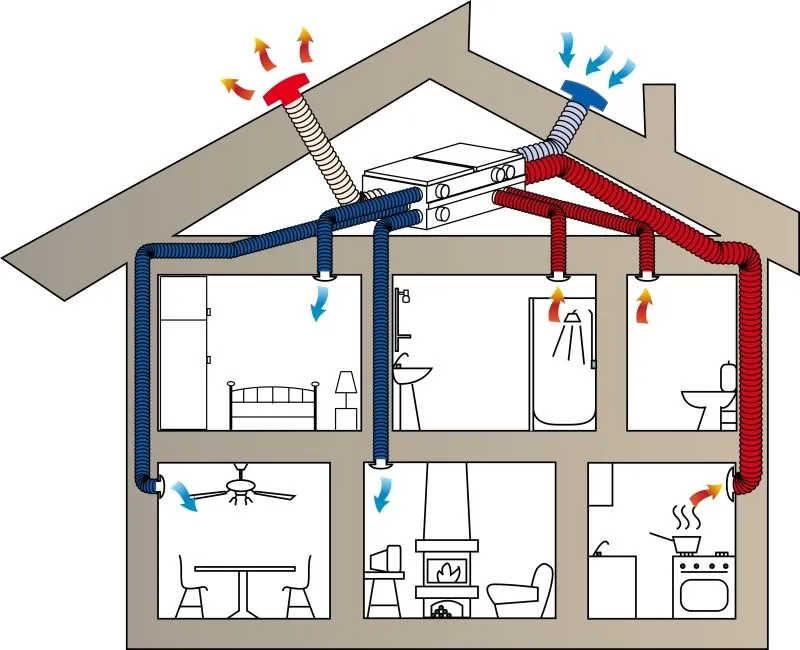

Вентиляция с рекуператором

3 Принудительное проветривание – схемы и особенности

Если естественная система воздухообмена не способна создать хороший микроклимат, монтируется принудительная вентиляция. Сразу отметим, что своими руками сделать ее непросто. Необходимо провести грамотный расчет воздуховодов и мощности используемого оборудования. С такой задачей легко справится подготовленный мастер. А вот многим домашним умельцам это просто-напросто не под силу.

Принудительные системы функционируют за счет вентиляторов двух типов – вытяжных и приточных. Первые удаляют загрязненный воздух из помещений, а вторые – подают свежий его поток во все комнаты жилища

Обратите внимание. Такие установки, как правило, дают возможность регулировать интенсивность подачи воздуха, а также позволяют подогревать его до оптимальных показателей в зимнее время, тонко или грубо очищать от загрязнений

В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

В состав принудительных вентсистем входят не только вытяжной и приточный вентиляторы, но и:

• Воздушные клапаны. При отключении вентиляции они перекрывают приток уличного воздуха.
• Воздухораспределители и воздуховоды. Последние монтируются в одну сеть. На местах их соединения устанавливаются указанные распределители.
• Решетки для забора воздуха.
• Блок управления. Он позволяет настраивать работу вентисистемы, управлять функционированием ее отдельных элементов.
• Фильтры.

Принудительная вентиляция в любом по площади каркасном доме имеет несколько разновидностей. Выделим основные схемы функционирования современных приточно-вытяжных систем:

1. 1. Вентилятор нагнетает воздух с улицы. В жилище формируется повышенное давление. Загрязненный воздух уходит за пределы дома через каналы, оборудованные в туалете и на кухне.
2. 2. За удаление отработанного воздуха отвечает вытяжка (принудительная). Она образует в комнатах определенное по величине разряжение. Свежие воздушные массы нагнетаются вентиляторами (опять же принудительно) через приточные клапаны.
3. 3. Некоторое количество воздуха всасывается в жилище при работе вентиляторов, и такой же его объем уходит из каркасного дома под действием механической тяги.
4. 4. Воздухообмен обеспечивается спецустановками, способными нагревать входящий поток за счет тепла удаляемого загрязненного воздуха.

Последняя схема считается наиболее современной и экономичной. Она носит название воздухообмена с тепловой рекуперацией. Подобные системы устанавливаются специалистами профильных компаний. Самостоятельный их монтаж мастером-самоучкой невозможен. Мы просто зря потратим деньги, не добившись желаемого результата.

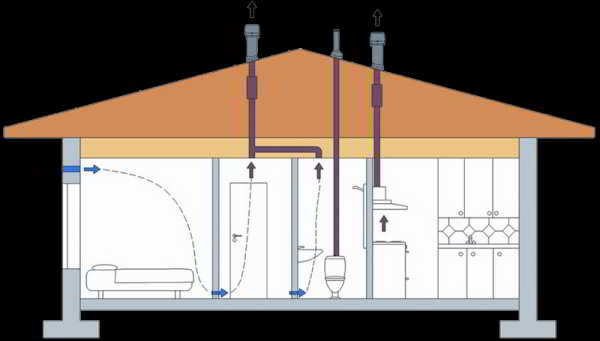

Установка вентиляции естественного типа

При естественном проветривании наиболее теплые массы подымаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оборудование системы естественного действия – это наиболее дешевая, но эффективная задача, которую легко выполнить самостоятельно.

Комплекс работ начинается с подвальных помещений, так как здесь происходит приток свежего наружного воздуха.

в процессе строительства стены дома оборудуются специальными небольшими отверстиями для прохождения воздушных потоков

Для обеспечения лучшей тяги подача свежего воздуха производится с северной стороны. Вход в приточный канал оформляется на уровне цокольного этажа.

Устройство вытяжных каналов

Полноценная естественная вентиляция в деревянном доме своими руками внутри помещений обеспечивается щелями, специально оставленными под межкомнатными дверями, равными 1,5–2 см. Либо установкой дверных вентиляционных решеток. Теплый воздух произвольно направляется к каналам вытяжным. В каждой комнате в районе потолка необходимо оборудовать вход канала.

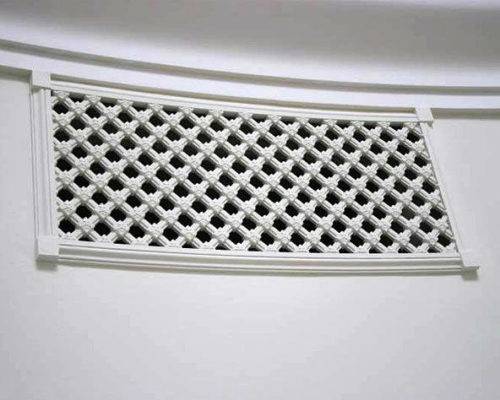

отверстия в стене маскируются декоративными решетками

Выходы вытяжных каналов требуется устанавливать над кровлей. Проходные воздушные каналы оборудуются специальными заглушками или клапанами для регулирования скорости обмена воздуха.

Во избежание возникновения эффекта обратной тяги при сильных порывах ветра вентиляция в доме деревянном предполагает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня, санузел должны быть оборудованы собственными каналами, чтобы неприятные ароматы не проникали в жилые помещения. Мансардный жилой этаж оборудуется такими же каналами для полноценного проветривания. Чердаки, не предназначенные для жилья, проветриваются через отверстия, которые проделываются в кровле.

Сила тяги в системе вентиляции деревянного дома

Вентиляция в частном деревянном доме и ее тяга зависит не только от ветра, но и от других факторов:

1. Вылет трубы вентиляционной над коньком крыши.
2. Площадь поперечного сечения внутренней части канала.
3. Число изгибов и поворотов.
4. Качество теплоизоляции системы.

Наилучший результат достигается при минимальном количестве препятствий в виде: шероховатостей, изгибов, сужений и т.д.

В жаркий период в бревенчатом доме значение силы тяги приближается к нулю вследствие незначительного перепада температур в нижних и верхних слоях канала вентиляционного. В таких условиях лучшим решением для проветривания помещения будет использование принудительной вентиляции либо простое открытие окон.

Материалы для вентиляционных шахт

Небольшие деревянные коттеджи не нуждаются в отделке шахт кирпичом, т. к. поверхность внутреннего канала будет иметь ненужные шероховатости, где начнет скапливаться пыль. В частном доме малых габаритов рекомендуется использовать канальные блоки из гладкого металла либо пластика.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы — они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

• гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
• щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
• брак окон или некачественную установку — аналогично,
• и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

• дышать должен человек, а не дом,
• любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
• микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Примеры

Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.

Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.

Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.

Проект вентсистемы в ванной

Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.

Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.

При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.

Для сауны

Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.

Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении.  В сауне “с каменкой” требуется несколько видов вентиляции одновременно:

• Кухонные плиты;
• Паровые ванны;
• Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;

Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.

Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.

Через стену на кухне

На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.

Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.

Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.

Мнение жителей домов

Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.

Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.

Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.

Рекуперация

Вышерассмотренные разновидности вентиляции, имеют важный недостаток. Они значительно влияет на теплопотери — удаляя нагретый воздух и засасывая охлажденный, увеличиваются энергозатраты. По этой причине в энергоэффективных системах устанавливают одно дополнительное устройство — рекуператор. Это специальный блок, в котором по специальным каналам перемещается теплый воздух помещения и охлажденный с улицы, их много и они разделены перегородками. Поступающий с улицы воздух с помощью этих перегородок нагревается теплом, которое отдает вытяжной воздух.

Степень рекуперации изменяется при перемене скорости перемещения воздуха, вида рекуператора, от температуры. Суть этого устройства в том, что не затрачивается ни ватта дополнительной энергии, на подогрев поступающего с улицы воздуха. Еще в устройстве есть такие элементы как байпас и эффективный калорифер.

1. Байпас — служит для отключения функции рекуперации. К примеру, в летнюю жару,  нет необходимости нагревать прохладный воздух с улицы.
2. Калорифер необходим нагрева воздуха во время сильных холодов.

Комнатные рекуператоры

Новое решение вентиляционной системы, которое используется для отдельной комнаты. Эти устройства монтируют в стену. Кстати как раз стена такого вида может действительно называться «дышащей». В основе — маленький теплообменник из керамики и вентилятор, который то засасывает наружный воздух, то выдувает внутренний.

Когда вентилятор удаляет теплый воздух, изготовленный из керамики теплообменник, нагревается. После этого, вентилятор начинает поставлять воздух с улицы, и нагретый теплообменник начинает подогревать его.

Цена на такие устройства существенная, а учитывая их предназначение даже на средний каркасный домик необходимо немало комнатных рекуператоров.

Устройство вентиляции

Обустроить в каркасном доме вентиляцию можно по разным схемам, но назначение у каждой инженерной коммуникации одно – создание воздухообмена в герметичном помещении. Устройство системы зависит от схемы подачи воздуха внутрь помещения и отведения отработанных потоков на улицу.

Поступление с улицы воздуха обеспечьте через форточки или врезанные в стену притоки с вентиляционными решетками. Грязные воздушные потоки будут уходить через вытяжку на кухне. Инженерная система просто устроена, недорогая, но малоэффективная.

Для организованного воздухообмена нужна полноценная вентиляция в каждую комнату каркасного здания. Инженерная коммуникация сложнее устроена, дороже обойдется владельцу недвижимости.

Независимо от выбранной схемы и комплектации, вентиляция состоит из 3 рабочих узлов:

1. Притоки – каналы, продухи на нижней части фасада стен для поступления воздуха с улицы.

2. Вытяжки – каналы и отверстия под потолком, вытяжные зонты на кухне над варочной плитой для отведения грязного воздуха из дома.

3. Перетоки – отверстия, решетки, зазоры в перегородках и дверях для циркуляции воздушных масс между комнатами.

Вход свежего воздуха

Выход отработанного воздуха

Ускорить циркуляционный процесс поможет установка вентиляторов. Электрооборудование монтируют на притоки, вытяжки. Канальные вентиляторы ставьте в трубу, если схема инженерной сети предусматривает прокладку воздуховодов. Оборудование отличается мощностью и направлением подачи воздушного потока.

На вытяжку ставьте вытяжной вентилятор. Приточный канал или продух оснастите оборудованием, работающим на забор воздуха с улицы. Для определения мощности вентиляторов нужны инженерные расчеты с учетом объема помещения, количества проживающих людей и других данных.

Обустройство эффективной вентиляции осуществляется с установкой рекуператора. Блок пропускает через себя воздушные потоки. Циркулирующие массы могут прогреваться, охлаждаться, увлажняться и очищаться сквозь фильтр. Количество функций зависит от устройства рекуператора.

Рекуператор для рециркуляции и обработки воздуха

Выход теплого воздуха

Каркас деревянного дома заполнен теплоизоляцией, но проектом предусмотрено вентилируемое пространство стен. Под полом тоже надо обеспечить воздухообмен для отведения паров влаги. Для вентилирования подпольного пространства в фундаменте сделайте продухи.

В полу вырежьте отверстия сечением 0,04 м2. Вентилирование подпольного пространства можете оставить через продухи или установить сложную канальную систему из воздуховодов.

Продух с дверцейв цоколе каркасного дома

Типы вентиляции

На сегодняшний день сложилась довольно простая типология вентиляции для частных домов в общем и каркасных, в частности — она делится на естественную и принудительную. Но даже эта простая классификация не так проста, как кажется на первый взгляд, и имеет свои особенности.

Основной принцип естественной вентиляции очень прост и понятен каждому. Он заключается в том, что циркуляция воздуха обеспечивается без применения каких-либо механических приспособлений. Максимум – организовываются специальные каналы для воздуха.

Но и естественная циркуляция воздуха может быть:

• Неорганизованной;
• Организованной.

В первом случае используются естественные щели, зазоры и отверстия в полу, стенах и потолке, дверные и оконные проёмы. Они выступают в роли приточных каналов. В качестве же вытяжки используют, например, печную трубу или другие дымоходы. Такой тип вентиляции иногда называют естественным дыханием дома. Хотя не стоит думать, что газы проникают через саму поверхность древесины. Без вышеназванных каналов дом бы не «дышал».

Для создания неорганизованной вентиляции подходят каркасные дома с покрытием, имитирующим брус, или с дощатыми стенами. Но главной проблемой такого метода будет утепление.

Конечно, даже при хорошо организованной теплоизоляции нельзя закрыть все щели герметично, и естественный неорганизованный приток воздуха сохраняется. Но он довольно неконтролируем и его может не хватать для обеспечения необходимым для хорошего самочувствия всех жильцов дома количеством газов.

Второй вариант хотя и предполагает, что вентиляция осуществляется естественным путём, без использования дополнительных приспособлений, но при этом она продумана. Такой тип обеспечения зданий воздухом можно встретить в старых многоэтажках, где в качестве приточного канала используется окно. А выводится он через специально обустроенные шахты.

По такому же принципу обустраивается естественная организованная вентиляция в частном каркасном доме.

Главная проблема в том, что этот тип вентиляции основывается на разнице давления. Его эффективность сильно зависит от длины вентиляционной шахты. Поэтому, если в доме нет печи, его стоит планировать только для строений выше двух этажей.

Современным способом вентиляции в доме является принудительная механическая. Она подразумевает использование специальных устройств, обеспечивающих вытяжку или приток воздуха. В отличие от естественной, она требует денежных затрат, но лучше подходит с точки зрения энергосбережения.

Принудительная вентиляция делится на три основных типа:

• Вытяжной;
• Приточный;
• Вытяжно-приточный.

По их названиям легко можно определить основной принцип работы.

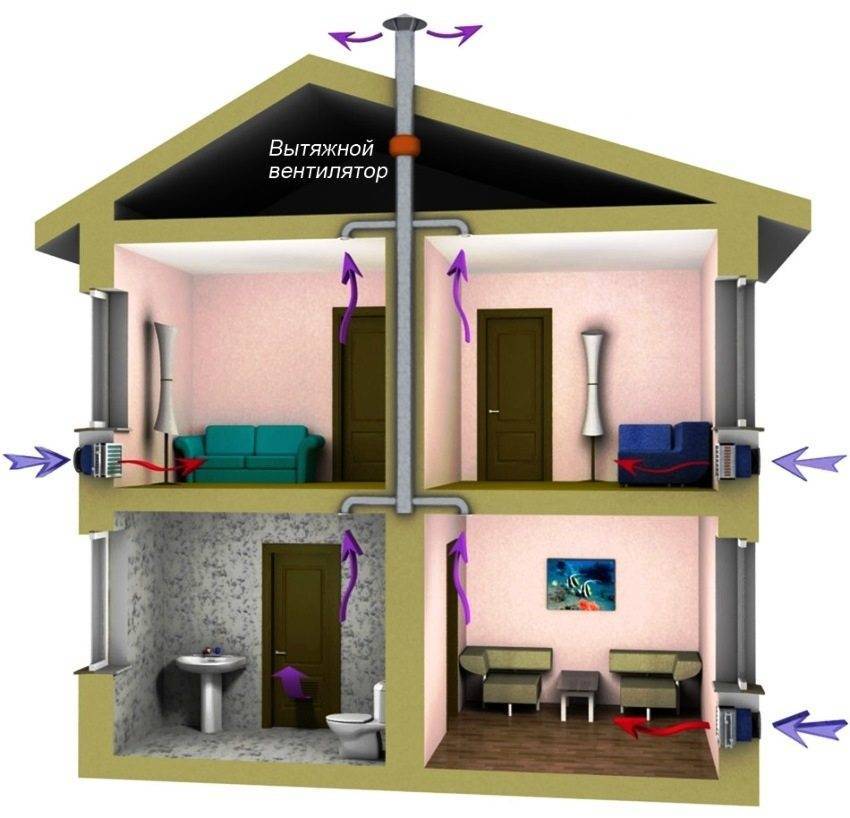

При вытяжной принудительной вентиляции, которая считается более простой и самой распространённой, приток воздуха обеспечивается за счёт естественных причин. Это могут быть открытые окна, форточки или специальные вентиляционные клапаны. Последние ставят или на окно, или врезают в стену.

Воздух выводится через трубы, установленные на кухне, в помещении санузла и технической комнате, к кровле. Там ставится специальный кровельный вентилятор. Более дешёвым вариантом является установка стенового вентилятора в каждом из вышеназванных помещений.

Принудительная приточная вентиляция работает по противоположному принципу — вентилятор на потолке или в стенах гонит воздух с улицы в помещение. А покидает он здание через открытые окна или специальные каналы.

Потребитель получает регулярный контролируемый поток свежего воздуха и не испытывает дискомфорта от сквозняка. Приточная вентиляция считается лучшим вариантом для зимнего времени года, поскольку позволяет экономить на отоплении.

Приточно-вытяжная система вентиляции хороша тем, что позволяет обеспечить доступ воздуха не только в технические помещения, но и напрямую — в жилые. Как видно из названия, представляет собой систему из принудительных вытяжки и притока, формирующих блок.

Для повышения энергоэффективности при принудительной вентиляции можно применять рекуператоры. В рекуператоре по соседним каналам проходят нагретый вытяжной воздух с холодным приточным. В результате последний нагревается от соприкасания с первым через стенки.

Благодаря этому блоку нет необходимости тратить энергию на специальный подогрев поступающего воздуха в холодное время года.

Актуальность вопроса

Индивидуальное строительство частных домов, которые предназначены для круглогодичного использования, говорит о том, что качество жизни медленно, но неуклонно растет.

Не секрет, что повышенным спросом пользуются дома, которые имеют каркасную конструкцию. И дело тут не только в том, что они, как правило, обладают приемлемой стоимостью.

Если дом построен грамотно, то по условиям проживания он ничем не отличается от других, более престижных, видов жилья. Это достигается за счет использования современных стройматериалов и технологий.

Вентиляция в каркасном доме – это важнейшая система, которая позволяет поддерживать оптимальный микроклимат внутри помещений.

Под полом

Часто пренебрегают таким важным моментом обеспечения чистым воздухом каркасного дома, как вентиляция пола. Его организация нужна для того, чтобы предотвратить гниение, появления грибков и плесени. С её помощью вы не допустите скопление затхлого запаха в помещениях.

Организовывая вентиляцию подпольного пространства, в полу вырезают отверстия, площадью сечения не меньше 0,04 м. кв. При этом общая площадь таких отверстий должна быть не меньше четверти площади пола. В нижней части подпольного пространства и перегородках устраивают продухи. Находиться последние должны друг напротив друга.

Вытяжной продух располагают на 150 мм выше, чем приточный. При этом в отверстия, для обеспечения теплоизоляции, можно вставлять изолирующий материал. Лучшим его вариантом считается минеральная вата. Внешний выход вентиляции, как и в случае с вентиляционными клапанами, закрывают защитной сеткой.

Стоит отметить, что расположение продухов существенно зависит от размеров подпольного пространства. Если оно не больше 30 см, то их необходимо устраивать прямо в полу. Но при этом их не должны закрывать ни напольные покрытия, ни мебель.

Вентиляцию пола также можно организовать по естественному или принудительному принципу. Оба варианта ничем не отличаются от применения этих методов в вентиляции помещений.
