Принцип работы и режимы
В работе перфоратора выделяется три основных режима:
- Удар с вращением — дает возможность просверлить твердую и толстую поверхность без особых усилий.
- Удар без вращения — позволяет отбивать бетонные поверхности.
- Вращение без удара — превращает перфоратор в дрель.
Принцип работы устройства прост:
- Через электромотор проходит ток, запуская остальные части механизма.
- Вал статора начинает вращение за счет его расположения на подшипниках. На его конце находится косозубая шестерня, которая понижает скорость и увеличивает момент.
- Вследствие вращения подшипника возникает ударная опция.
Это заставляет все детали внутри перфоратора перемещаться и взаимодействовать друг с другом, передавая энергию шестеренке, которая регулирует мощность и работу перфоратора.
Операция безопасности
Перфоратор представляет собой электромеханический инструмент, поэтому его следует использовать в соответствии с мерами безопасности.
- Прежде чем начать, вы должны убедиться, целостность шнура питания. Поврежденная вилка или изоляция шнура может привести к поражению электрическим током. Трещины в корпусе также могут быть источником опасности.
- Сменные сопла должны быть надежно закреплены, иначе они могут выскочить из картриджа во время работы и стать причиной травмы.
- Материал следует сверлить, не касаясь вращающейся части инструмента: острые края могут легко повредить руки и другие части тела.
- Насадки во время вращения очень горячо, поэтому после окончания работ не прикасайтесь к ним голыми руками, чтобы избежать ожогов.
Правильно работать с электроинструментом. значит поддерживать здоровье. Обязательно соблюдайте правила безопасности и носите средства индивидуальной защиты: перчатки, маску или защитные очки, специальную рабочую одежду.
Источник
Расположение двигателя
Горизонтальное расположение используется, как правило, в световых перфораторах, вертикальное. В средней и тяжелой степени. Однако есть и исключения. Тяжелый вращающийся молот Metabo KHE 96 весом почти 12 кг имеет горизонтальное положение двигателя.
READ Работа Шуруповерта От Сети 220
Инструмент горизонтальной разметки более компактен и удобен для работы в стесненных условиях. Однако эта конструкция характеризуется повышенной ударной нагрузкой на двигатель и несколько худшими условиями охлаждения.
Вертикальная компоновка обеспечивает лучшие условия работы двигателя (снижение ударных вибраций и эффективное охлаждение), а также более широкий диапазон движения поршня и молотка за счет возможности использования кривошипно-шатунного механизма с увеличенным ходом поршня вместо поворотного подшипника.
Перфораторы с вертикальным расположением двигателя способны выдерживать более интенсивную работу, чем модели с горизонтальным расположением.
Ударный механизм
Существует две основные версии ударного электропневматического механизма. Использование качелей («пьяный») подшипниковый или кривошипно-шатунный механизм. Первый вариант используется для легких и, частично, средних перфораторов, второй. Для средних и тяжелых.
На рисунке ниже показана схема легкого вращающегося молотка. Его ударный механизм состоит из поворотного подшипника, поршня, поршня и молотка.
Во время работы перфоратора вращение от электродвигателя передается на внутреннюю втулку вращающегося подшипника. В этом случае его наружная втулка вместе с перпендикулярной осью, соединенной с поршнем, колеблется. Между поршнем и барабаном имеется воздушное пространство, которое из-за повышенного давления и попеременно создаваемого в нем вакуума заставляет поршень повторять колебательные движения поршня, нанося удар. Последний, в свою очередь, ударяет инструмент в патрон. Таким образом, энергия двигателя преобразуется в энергию удара инструмента.
Пневматический ударный механизм оснащен функцией самоблокировки в режиме холостого хода. В то время, когда инструмент (сверло, дрель, коронка) не прижимается к обрабатываемой поверхности, плунжер движется вперед, открывая отверстие в корпусе для входа и выхода воздуха. В результате в рабочей воздушной полости не создается сжатие или вакуум, ударный механизм отключается, а молот работает без ударов. Когда инструмент прижимается к обрабатываемой поверхности, отверстие блокируется барабаном, в воздушной полости происходит сжатие, и начинает действовать ударный механизм.
В средних и тяжелых перфораторах с вертикальным расположением двигателя поршень приводится в движение кривошипно-шатунным механизмом. Увеличенная амплитуда движения поршня увеличивает силу удара, которая для тяжелых перфораторов может достигать 20 Дж. Работа ударного механизма аналогична описанной выше.
В конце статьи есть видео, показывающее работу ударного механизма.
На рисунке ниже показано устройство домашнего молота Progress PE-40/1050 мощностью 1050 Вт с вертикальным мотором и кривошипно-шатунным приводом ударного механизма. Вращение от двигателя через червячный вал передается на косозубую шестерню, на валу которой находится кривошип, который приводит в движение поршень.
READ Какое Масло Заливать В Stihl 180
Перфораторы с вертикальным расположением двигателя
Они даже на вид отличаются от предыдущих аналогов, сразу выделяясь своей мощью, имеют все режимы работы и полноценные органы управления, способны наносить рабочим органом от 1000 до 2000 ударов в минуту. Подобные модели часто снабжаются антивибрационной защитой рук пользователя и создаются с эргономическими рукоятками, повышающими удобство работы в сложных условиях. Усовершенствованные перфораторы имеют встроенную внутрь кинематической схемы защиту от повреждений механизма и причинения травм работающему человеку. Она выполняется муфтой, ограничивающей момент вращения при заклиниваниях бура.
Электронный иммобилайзер на таких моделях и сервисные индикаторы, например, качества состояния щеток, являются признаком характеристик бренда. Отдельные виды перфораторов снабжаются двухскоростным редуктором. Промышленные образцы могут содержать систему вакуумного удаления пыли, встроенную внутрь корпуса и кинематической схемы или выполненную отдельным, снимающимся блоком. Внутри него может быть смонтирован встроенный привод или использоваться энергия воздушного потока от охлаждающей крыльчатки вентилятора.
Ремонт бочкового перфоратора
Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.
Бочковой перфоратор SDS-plus Intertool DT-0182
Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.
Замена щеток
Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.
Замена подшипников
Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.
Замена подшипника
Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.
Замена патрона
Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.
Замена патрона на перфораторе
Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.
Ремонт пьяного подшипника
В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.
Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

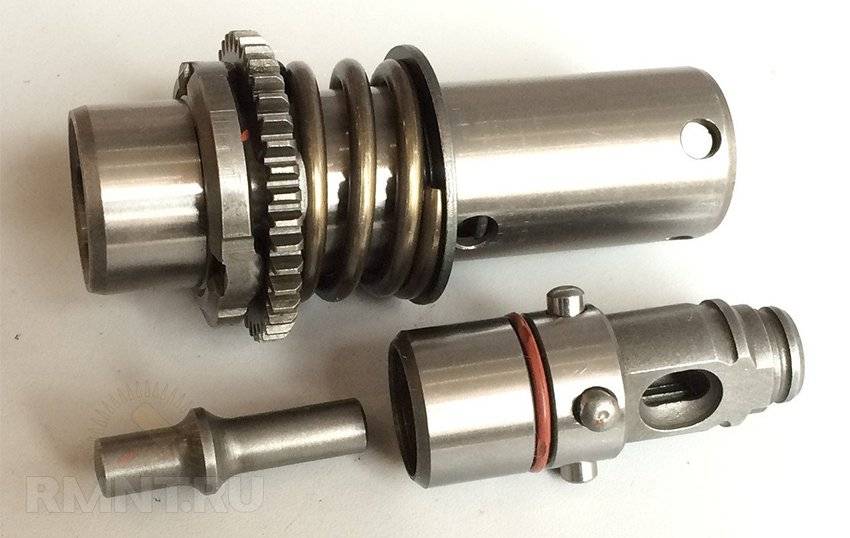

Ремонт растровой втулки и ударного болта
Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

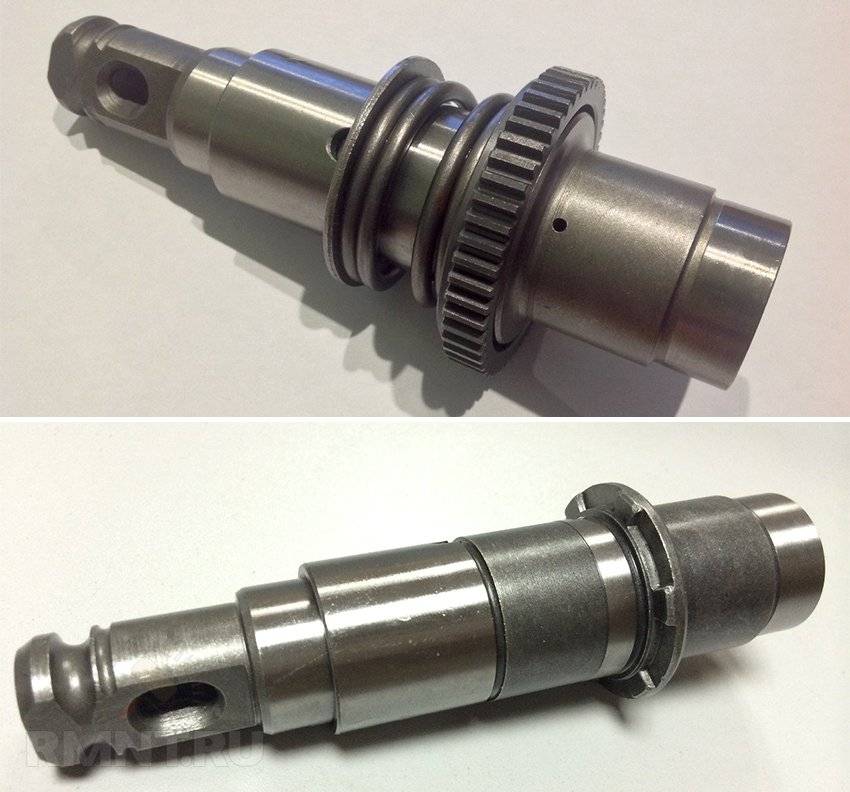

Замена гильзы
Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.
Прочие механические поломки и их устранение
Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.
Переключатель режимов
Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.
Шестерни с косым зубом
Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.
Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.
Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.
Бур не держится в патроне
Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:
- произошла деформация шариков;
- износилось ограничительное кольцо;
- дала просадку фиксирующая пружина.
Потребуется разобрать патрон и заменить проблемные детали.
Бур застрял в перфораторе
Причины того, что бур застрял в патроне аппарата, могут быть следующие.
- Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
- Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
- Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
- Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.
Горизонтальная схема размещения применяется, обычно, в легких перфораторах, вертикальная. в средних и томных. Но бывают и исключения. Тяжкий перфоратор Metabo KHE 96 при весе практически 12 кг имеет горизонтальное размещение мотора.
Инструмент с горизонтальной сборкой более малогабаритен и комфортен на работе в узеньких местах. Но эта конструкция характеризуется завышенной ударной нагрузкой на движок и несколько худшими критериями его остывания.
Вертикальная сборка обеспечивает наилучшие условия работы мотора (понижение ударной вибрации и действенное остывание), также более широкую амплитуду движения поршня и бойка благодаря способности использовать заместо качающегося подшипника кривошипно-шатунный механизм с увеличенным ходом поршня.
Читать также: Как сделать прозвон мультиметром
Перфораторы с вертикальным расположением мотора способны переносить более насыщенную работу, чем модели с горизонтальной сборкой.
Различают два главных варианта выполнения ударного электропневматического механизма. с применением качающегося («опьяненного») подшипника либо кривошипно-шатунного механизма. 1-ый вариант применяется для легких и, отчасти, средних перфораторов, 2-ой. для средних и томных.
На рисунке ниже представлена схема перфоратора легкого типа. Его ударный механизм состоит из качающегося подшипника, поршня, тарана и бойка.
Во время работы перфоратора, вращение от электродвигателя передается на внутреннюю втулку качающегося подшипника. При всем этом его внешняя втулка вкупе с перпендикулярной осью, соединенной с поршнем, совершает колебательные движения. Меж поршнем и тараном находится воздушное место, которое, благодаря попеременно создающемуся здесь завышенному давлению и разрежению, принуждает таран повторять колебательные движения поршня, нанося удары по бойку. Последний следом ударяет по инструменту, находящемуся в патроне. Таким макаром, энергия электродвигателя трансформируется в ударную энергию инструмента.
Как выполнить ремонт перфоратора Макита?
Чтобы определить причину поломки, нужно произвести разборку патрона. Разбирать нужно следующим образом:
- Прежде всего демонтируется рычаг.
- Далее разбирается патрон. Для этого нужно взять отвертку и убрать прокладку из резины. Затем демонтируется стопорное кольцо.
- После этого снимаются все остальные элементы.
Проблемы с патроном могут быть следующими:
- Износилась прокладка. Если это произошло, нужно прочистить инструмент от пыли и заменить пыльник.
- Деформация крышки. В таком случае производится замена элемента.
- Стопорное кольцо расслабилось. Элемент следует слегка затянуть, если есть возможность. Если нет, то деталь надо заменить.
- Если износился шарик, то нужно установить новую деталь, смазать ее и закрепить в отверстии направляющей шайбы.
- Если износилась направляющая шарика, то следует определить уровень износа. Если он небольшой, то достаточно смазать деталь. При большом износе элемент нужно заменить.
- Коническая пружина является самым стойким элементом, однако время от времени он тоже может изнашиваться. Деталь надо располагать меньшей вершиной к редуктору.
Сборка патрона происходит в обратном порядке. В завершение нужно смазать конец бура.
Разборка и ремонт переключателя
Также может сломаться переключатель. Для его ремонта нужно разобрать деталь. Делается это таким образом:
Основная задача – вытянуть из рукоятки защелку
Для этого понадобится вставить отвертку в паз сбоку рукоятки, осторожно зацепить сначала за одно крыло защелки, после чего за другое. Далее защелка вытягивается из рукоятки
Следует позаботиться о том, чтобы из рукоятки не выскочил фиксатор. Это может произойти в случае, если будет отжата пружина.
Далее рукоятку надо отвести влево так, чтобы выступы на ней и корпусе редуктора совпали. Переключатель освободится, после чего его можно будет снять.
После этого надо будет вынуть фиксатор вместе с пружинкой.
Далее удаляется уплотнитель из резины, который находится на рукоятке переключателя.
Выполняется чистка всех элементов конструкции.
Чтобы диагностировать поломку, нужно выполнить такие действия:
- Наиболее распространенной проблемой является неисправность колец переключателя, так как в процессе работы они постоянно соприкасаются с прокручивающимися элементами. Переключатель надо менять, однако если работы нельзя прерывать, то можно просто развернуть изношенную деталь на 180°. Стоит помнить о том, что это временная мера.
- Если в негодность пришли посадочные места, то нужно заменить переключатель.
- Если деформируется уплотнительная прокладка из резины и из редуктора будет вытекать смазка, то элементы надо заменить.
- Если сломается отросток элемента для фиксации, который удерживает деталь в корпусе редуктора, то самопроизвольно время от времени будут переключаться режимы. Данную деталь можно не менять в случае, если проблема не мешает работать.
Профилактика является единственным методом, который позволит избежать большинства проблем в процессе работы инструмента. Большинство неисправностей перфоратора можно ликвидировать самостоятельно, однако если проблема не относится к тем, которые были описаны выше, то рекомендуется доверить проведение ремонтных работ специалистам.
Насадки для перфоратора
Правила безопасного использования инструмента
Чтобы применение перфоратора было безопасным, рекомендуется пользоваться индивидуальными защитными средствами
При этом важно обеспечить защиту глаз, лица, рук
Во время работы есть риск нагревания сверла до повышенных температур. Это связано с его сильным трением. Потому перед извлечением этого элемента ему нужно дать остыть или проводить процедуру в перчатках.
При использовании перфоратора нужно пользоваться средствами защиты
В каких случаях могут мигать лампочки
Если в конструкции перфоратора есть лампы световой сигнализации, их мигание может свидетельствовать о поломке или нарушении функций определенного узла или механизма. Если на инструменте мигает красная лампочка, рекомендуется прочитать инструкцию по его использованию.
Изучив устройство перфоратора, можно понять чем отличается он от дрели
Возможно отошёл контакт такого переключения. В любом другом случае не работали бы все режимы. Разберите, посмотрите.
Возможно обойдётся простым спаиванием контакта. Я в свое время тоже сталкивался с подобной бедой пришлось менять поршень и менять уплотнительное кольцо. А вообще проще отдать в мастерскую. Поршни лучше не трогайте, иначе возможно воспламенение горючего!!! По поводу поломки: самый разумный вариант — отнести инструмент в профессиональный ремонт. Если не разбираетесь — такого можете наремонтировать, что и спецы не починят. А вам, Доминик, советую отнести перфоратор в ремонт, если не знаете, как ремонтировать переключатель.
Да смотреть чего не так. Поршень не причем если слышно как работает, хотя возможно что треснул. Скорее причина в бойке. А, возможно ещё кольца уплотнительные…. Дорогой гость, оставайся! Уже многие зарабатывают просто общаясь на нашем форуме! Например, вот так. Или вот так.
Ты можешь начать общаться на форуме уже сейчас.
Устройство патрона перфоратора при выборе этого инструмента должно вас интересовать в первую очередь. От этого зависит, какими насадками вы сможете пользоваться в будущем, как легко сможете их менять и как быстро отремонтируете инструмент в случае необходимости. История эволюции патрона для перфоратора берет свое начало еще в х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.
Просто войди через Вконтакте или зарегистрируйся, это займет одну минуту. Конструкции перфораторов. Переносные перфораторы по конструкции мало отличаются друг от друга. Рассмотрим устройство одного из распространенных перфораторов ПП63В рис. Он состоит из цилиндра 1, ствола 2 и задней крышки 11, соединенных между собой стяжными болтами 10 с гайками.
Поршень-ударник 3 под действием сжатого воздуха, поступающего попеременно в переднюю или заднюю относительно поршня полости цилиндра, совершает возвратно-поступательное движение. Очередность подачи сжатого воздуха регулируется клапанным воздухораспределительным устройством В конце рабочего хода поршень-ударник своим штоком ударяет по хвостовику бура.
При обратном ходе поршень-ударник с помощью механизма 9 поворачивает бур на некоторый угол. Для удаления из шпура разрушенной горной породы перфоратор имеет промывочное устройство 12, которое по промывочной трубке перфоратора, осевому каналу в штанге и отверстиям в коронке подает воду на забой шпура. Буродержатель 4 служит для центрирования бура в процессе бурения шпура и извлечения бура из шпура. Глушитель шума 16, выполненный из резины, установлен над выхлопными отверстиями, имеющимися в стенке цилиндра, и может поворачиваться относительно цилиндра, что позволяет направлять отработанный воздух в сторону от бурильщика.
Для поддержания перфоратора во время работы имеется рукоятка 8, соединенная с перфоратором через виброгасящее устройство 7. Оно представляет собой трубчатую металлическую конструкцию с пружинной системой 5 гашения вибрации.
С поддерживающими устройствами перфоратор соединяют кронштейном 6.
Телескопные перфораторы рис. Телескопический податчик состоит из цилиндра 13, поршня 11 со штоком Упор 14 удерживает перфоратор от поворота при бурении и смещения по поверхности, на которой он установлен почва выработки, рабочий полок и т. На перфораторе есть рукоятка управления подачей 10 с кнопкой для выпуска при необходимости сжатого воздуха из податчика без прекращения работы перфоратора.
Защиту узлов перфоратора от попадания в них шлама обеспечивают следующим образом. Буродержатель у перфоратора заменен грандбуксой 3, которую ввинчивают в поворотную буксу 4. Буровая штанга, выполняемая для телескопных перфораторов без буртика, удерживается в перфораторе в нужном положении благодаря наличию дополнительного бойка 5. Шламоуловитель 6 устанавливают на патроне 7 перфоратора.
Он улавливает воду, шлам и отводит их в сторону по рукаву 8.
Устройство и принцип работы перфоратора
Чтобы понять, как исправить перфоратор в случае поломки, необходимо знать его устройство и принцип работы. Данный инструмент может работать сразу в 3-х направлениях:
- просверливать различные отверстия в бетоне и кирпиче, как дрель;
- штробить пазы в мягкой штукатурке, как отбойный молоток;
- вкручивать шурупы, как шуруповерт.
Различные модели перфораторов могут отличаться между собой некоторыми конструктивными особенностями и дополнительными функциями. Однако, несмотря на все отличия, такие изделия имеют одинаковые узлы и системы, позволяющие выполнять перфораторам их главную функцию. К таким узлам относятся (рис. 1):
- электрический двигатель;
- редуктор;
- патрон;
- ударный механизм.
Рисунок 2. Схема устройства пневматического ударного механизма.
Также имеются и дополнительные узлы, упрощающие эксплуатацию перфоратора. К ним относятся: антивибрационная система, механизм фиксации инструмента в определенном положении, устройство переключения различных режимов работы, система ограничения глубины сверления и др.
Одним из основных элементов перфоратора является ударный механизм, который может быть электромагнитного или пневматического типа. В первом случае работой ударного механизма управляют 2 электромагнитные катушки, которые создают возвратно-поступательные движения сердечника, а сердечник передает эти удары на торцевую часть инструмента. Во втором случае работа механизма обеспечивается благодаря движению поршня в цилиндре. Именно этот тип ударного механизма получил наибольшее распространение.
Устройство пневматического ударного механизма показано на рис. 2, где: 1 – качающий подшипник, 2 -поршень, 3 – таран, 4 – ударник, 5 – зубчатая передача. При включении инструмента вращательный момент от электродвигателя передается на качающий подшипник, который, преобразовывая вращательное движение в колебательное, передает его на поршень. За счет перепада давления между тараном и поршнем, первый начинает двигаться, приводя в работу буек. Буек ударяет по рабочему элементу, установленному в патроне. По такому принципу осуществляется преобразование электрической энергии в ударную.
