Устройство бензопилы

Что потребуется для устранения поломок

Ремонт бензопилы не требует наличие большого арсенала домашних инструментов. Прежде всего, это:

• отвертки. Крестовые и плоские, чтобы снять кожух, цепь или другие компоненты, которые крепятся плоскими болтами и обязательно понадобятся, чтобы качественно выполнить ремонт бензопилы;
• комплект накидных и гаечных ключей разных размеров. Они понадобятся при разборке двигателя и других движущихся деталей. Ремонт таких деталей иногда предполагает сухую чистку, поэтому они понадобится для отскабливания лишней грязи;
• ключ для снятия свечи;
• схему самой бензопилы, чтобы знать, как работают определенные узлы и как правильно их обслуживать.

Основные причины замены ведущей звездочки

Универсальный ключ – основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

• заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
• высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

• использование одной пильной цепи;
• использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Советы по безопасной валке деревьев

Особого внимания заслуживает работа бензопилой в лесу, где подавляющее большинство деревьев обладают внушительными размерами и весом. Чтобы не допустить типичных ошибок начинающих вальщиков, работая с бензопилой, обязательно придерживайтесь следующих советов:

• Непосредственно перед работой бензопилой определите направление валки дерева. Для этого следует учесть направление ветра, рельеф местности и наличие изгибов ствола;
• Очистите почву вокруг деревьев от кустов и посторонних предметов – это нужно для того, чтобы вовремя уйти с опасной зоны;
• Обязательно отойдите на безопасное расстояние, как только увидите, что дерево начало падать. Безопасной считается дистанция, которая будет равна двойной длине дерева;
• Если при работе с бензопилой шина с цепью застряла внутри ствола – не пытайтесь силой вырвать ее при включенном моторе. Заглушите мотор агрегата, упритесь плечом в стол и попытайтесь аккуратно вытащить пильную гарнитуру.

Обязательно соблюдайте эти простые правила, чтобы при работе с бензопилой уберечь себя и других людей от возможных травм при валке деревьев в лесу.

Это интересно: Выжигатель по дереву своими руками — виды, схема

Тормоз цепи

Включение тормоза цепи может быть контактным и инерционным. Первое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в результате чего останавливается и пильная цепь.

Инерционное включение тормоза основано на возникающих при резком ударе в шину инерционных силах, воздействующих на элементы тормоза, что приводит к тому же результату, что и в первом случае — затягиванию тормозной ленты и остановке цепи. Инерционное включение тормоза происходит быстрее, чем контактное. Однако второе более надежно. Всякая подготовка к работе, а также сборка бензопилы после ее ремонта или обслуживания должны заканчиваться проверкой работы тормоза цепи. Если он не срабатывает, пилу следует считать неисправной.

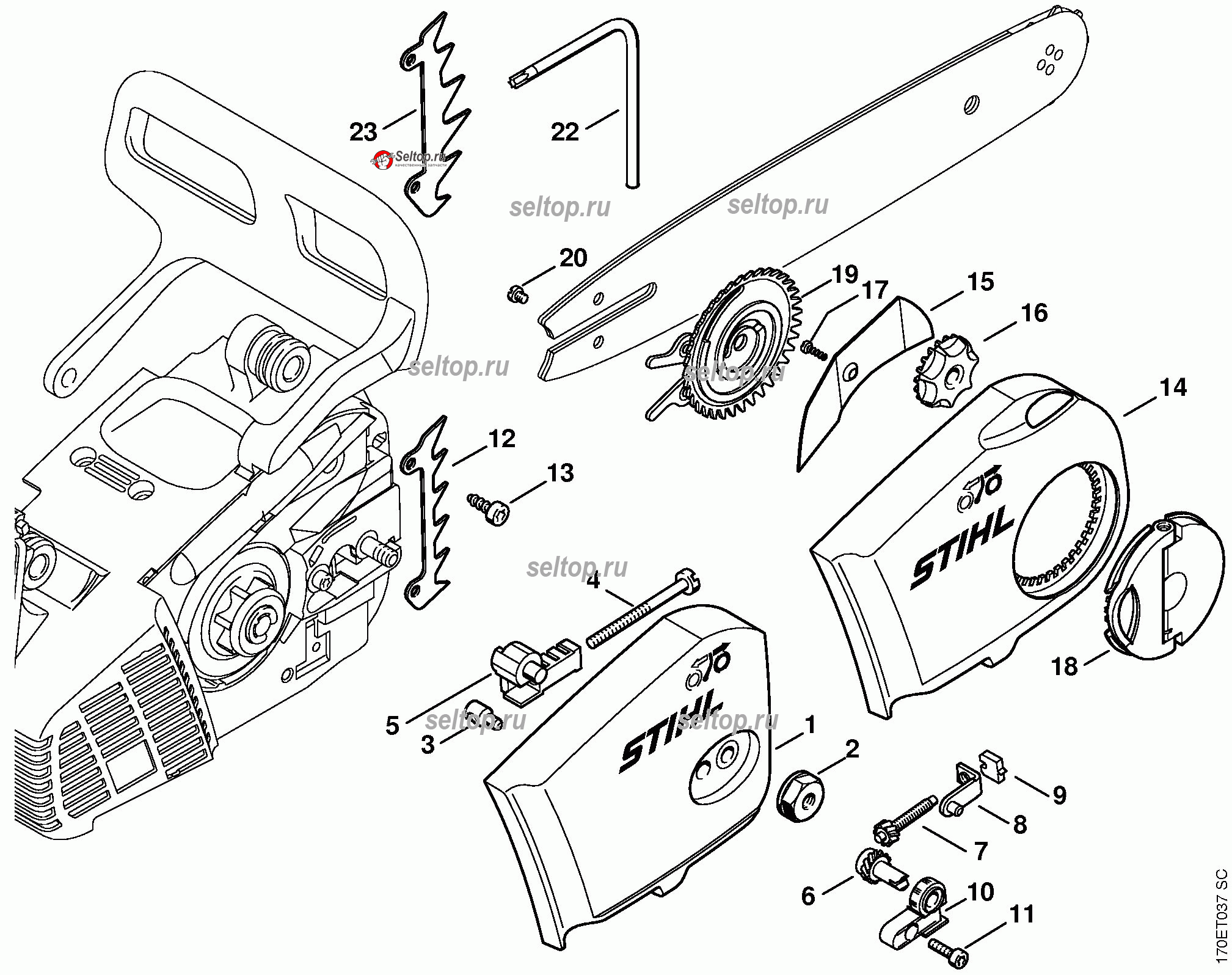

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Стартер на бензопиле — конструкция и принцип работы

Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:

1. Барабан, на котором намотан тросик
2. Тросик, при помощи которого в движение приводится коленвал инструмента
3. Ручка для удобства использования механизма
4. Каркас с пружиной, благодаря которому тросик наматывается на барабан (возвращается в исходное положение), когда пильщик запускает мотор

Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.

С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.

Слив топлива из бака

В целях безопасности всегда следует сливать топливо из цепной пилы перед проверкой свечи зажигания, обслуживание или хранение бензопилы в течение сезона. Дайте бензопиле остыть не менее 15 минут, затем установите на нее защитный кожух. Установите металлический контейнер достаточного размера, чтобы вместить топливо. Отвинтите крышку топливного бака. Крепко удерживая бензопилу обеими руками, медленно наклоните ее в боковую сторону, чтобы вылить топливо в контейнер.

Опорожнение топливного бака.

Когда топливный бак пуст, установите бензопилу вертикально и наденьте крышку на топливный бак. Протрите пролитое топливо, затем удалите тряпку и топливо безопасным образом.

Снова подсоедините кабель свечи зажигания, снимите защиту цепи и запустите бензопилу. Дайте бензопиле поработать до полного использования топлива, оставшегося в ней. Затем выключите бензопилу и снова отсоедините кабель свечи зажигания.

Запуск без стартера

Часто многие домашние мастера интересуются тем, можно ли привести в действие бензопилу без помощи стартера. Ответ очень простой: это сделать в принципе нельзя.

Ни один из производителей не предусмотрел других альтернативных способов запуска. Поэтому даже если вы снимете стартер и попробуете запустить машину как-то по-другому, работать она все равно не будет, поскольку в системе охлаждения произойдут нарушения. В данной системе стоит улитка для передачи потока холодного воздуха от крыльчатки маховика в сторону цилиндра. Если ее не будет, то двигатель будет перегреваться и в итоге заклинит.

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

В качестве профилактики рекомендуется выполнять замену топливного фильтра не реже, чем 1 раз в 3 месяца.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

• засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
• сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
• нарушена целостность мембраны карбюратора (подлежит обязательной замене);
• засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).

Неисправности других узлов бензопилы

Особого ухода в устройстве бензопилы требует система смазки, так как от ее нормальной работы во многом зависит работоспособность инструмента в целом. Система смазки обеспечивается за счет смазывания цепи: ее заклинивает, происходит быстрое срабатывание в процессе эксплуатации агрегата. Поломки этой системы проявляются в виде подтекания масла или недостаточного его поступления на пильную цепь устройства. Для нормализации подачи смазочной жидкости требуется прочистить каналы поступления масла к цепи. Забивка каналов является одной из наиболее распространенных причин выхода системы смазывания из строя. При возникновении подтекания масла следует проверить герметичность всех соединений системы.

Очень часто у агрегата выходит из строя стартер. Этот элемент конструкции представляет собой узел, обеспечивающий запуск двигателя путем прокручивания его коленчатого вала. При эксплуатации этого узла могут возникать такие поломки, как выход из строя возвратной пружины, разрыв тросика и износ зубьев храповика. При выявлении этих неисправностей потребуются разборка стартера и замена его деталей новыми комплектующими.

Схема электронного зажигания бензопилы.

Выход из строя тормоза цепи может быть обусловлен загрязнениями, попадающими в подкрышечное пространство и на тормозную ленту. Для устранения неисправности требуется осуществить очистку системы от загрязнений, а в случае износа ленты ее требуется заменить на новую.

Некоторые элементы конструкции бензопилы в процессе эксплуатации подвергаются естественному износу, что приводит к выходу из строя инструмента. Выход таких элементов не считается неисправностью инструмента. К быстроизнашиваемым элементам конструкции относятся следующие:

• пильная цепь;
• направляющая шина пильной цепи;
• ведущая звездочка;
• элементы, обеспечивающие антивибрационную защиту.

Ремонт бензопилы своими руками, заключающийся в замене быстроизнашивающихся элементов конструкции, не представляет трудностей и не занимает большого количества времени. В случае если не производится своевременная замена этих элементов, то работа агрегата значительно ухудшается.

Проверка карбюратора и признаки необходимости его регулировки

Корректно работающий карбюратор гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.

О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:

1. Сильные вибрации или наличие повреждений защитного колпака.
2. Износ ЦПГ.
3. Засор карбюратора.
4. Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
5. Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.

Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.

Проверить катушку зажигания на бензопиле

Если предварительные действия не помогли в выявлении причины неисправностей бензопилы, то необходимо проверить катушку зажигания пилы. Диагностика выполняется в несколько этапов:

1. Измерить сопротивление катушки с использованием мультиметра. Для этого следует знать оптимальные параметры, которые указаны в инструкции по эксплуатации. Однако из-за использования полупроводниковых элементов в системе при попытке “прозвона” катушки результатом станет показание “Разрыв цепи”. Это нормально. Признаком же неисправности является положительный результат проверки. Т. е. если удалось определить сопротивление катушки с помощью специального инструмента, то она однозначно неисправна.
2. Проверить наличие искры специальным прибором. Это устройство следует установить в разрыв цепи, расположенный между свечой и высоковольтным выводом катушки зажигания пилы. Показатели будут видны на дисплее. Такой метод проверки чаще используется в сервисных центрах, поскольку прибор, необходимый для этого, дорогой, и затраты будут не сопоставимы с оказанной пользой.
3. Тестирование катушки с помощью свечи, т. е.выполнить самодельное зажигание. Для этого ее надо вывернуть, а затем корпусом приложить к цилиндру. Теперь нужно потянуть за стартер и наблюдать за искрой. Но этот метод дает лишь приблизительный результат, поскольку маховик крутится быстрее из-за неестественного положения свечи.

Если ни один из этих методов не дал результата или при необходимости выполнения проверки в полевых условиях, можно поступить следующим образом:

1. Снять колпачок со свечи, вставить в сердечник гвоздь без шляпки на расстоянии 6-7 мм от цилиндра. Делать это нужно максимально аккуратно, чтобы не повредить деталь.
2. Выполнить действия, которые требуется сделать при заводе инструмента. Теперь нужно смотреть на наличие искры и ее цвет. Если неисправности нет, то искра будет сильной, а цвет ярко-синим.

Этот метод можно использовать в крайнем случае и лишь, если отсутствуют электронные узлы, при этом важно выполнять правила:

• нельзя полностью выкручивать свечу, поскольку это может привести к более быстрому вращению маховика, что не является правильным режимом работы двигателя;
• располагать нужно на расстоянии, которое соответствует модели компрессии и диэлектрическим свойствам топливной смеси, поэтому данный параметр можно посмотреть в инструкции (значение в 6-7 мм является усредненным).

Конструкция топливной системы бензопил

Топливная система бензопилы — это не только бензобак, в который заливается свежеприготовленная смесь, состоящая из бензина и специального масла. В устройство топливной системы входят следующие элементы:

1. Бензобак, объем которого составляет до пол литра
2. Топливный фильтр, располагающийся непосредственно внутри бензобака
3. Топливопровод или шланг, по которому осуществляется поступление бензино-масляной смеси в карбюратор
4. Крышка бензобака с сапуном. Мало кто знает о том, что такое сапун, однако это важная деталь в конструкции бензоинструмента, которая отвечает за уравновешивание давления внутри бака

Чем мощнее двигатель бензопилы, тем больше объем бензобака. Однако слишком большой объем бака способствует увеличению веса инструмента, поэтому бензопилы с объемом бака свыше 0,6-0,8 литра не выпускаются. В среднем полной заправки бака хватает на работу инструментом продолжительностью до 50 минут. Это среднее значение, так как все зависит не только от мощности двигателя, но еще и от размера распиливаемых бревен. Чем дольше бензопила эксплуатируется под максимальной нагрузкой, тем соответственно чаще понадобится совершать дозаправку.

Что такое сапун на бензопиле, и какое устройство он имеет? Сапуном называется уравнитель давления или обратный клапан, который исключает создание вакуума внутри бензобака. Вакуум или разрежение в баке создается при снижении количества топлива. Сапун представляет собой клапан, который пропускает воздух только в одном направлении. Этот клапан также не позволяет вытекать бензину из бака. Такой клапан применяется в конструкции бензобака пилы с мембранным карбюратором. Создаваемое разрежение в конструкции бензобака является препятствием для закачивания бензино-масляной смеси, поэтому наличие и исправность сапуна является обязательным.

Сапун может находиться в конструкции крышки бензобака (в виде маленького отверстия) или в устройстве самого бака. Где находится сапун на бензопиле, можно выяснить самостоятельно, осмотрев емкость инструмента. Если отверстие сапуна засоряется, то это способствует невозможности запуска двигателя бензопилы. Чтобы исправить ситуацию, необходимо очистить отверстие сапуна бензопилы.

В баке находится топливный фильтр, назначение которого известно всем. Он представлен в виде цилиндрического бочонка, подключенного к топливному шлангу. Проходя через фильтр, топливо поступает в шланг и направляется к карбюратору.

Для быстрого запуска двигателя бензопилы, в конструкции топливной системы определенных производителей устанавливаются ручные подсосы или праймеры предварительной подкачки. Этот элемент позволяет вручную закачать топливо в карбюратор, ускорив тем самым запуск мотора. Если на бензопиле праймера нет, то топливо в карбюратор закачивается путем дергания ручки стартера.

После остановки двигателя, топливо из трубки стекает обратно в бак. Зная конструкцию и принцип работы топливной системы бензопилы, не составит выявить поломки с последующим их самостоятельным устранением.

Резюме

Подведя итоги сравнительного теста электрической и бензиновой пил приведёт его результаты:

• По конструктивным характеристикам они имеют существенные отличия. Говорить о преимуществах той или иной модели нецелесообразно, так как каждый на этот счет имеет свои предпочтения. Одни предпочитают электродвигатель, другие проверенный двигатель внутреннего сгорания.
• Производительность бензопил намного превосходит по всем показателям. Здесь учитывалось время непрерывной работы и мощность инструмента.
• Преимущество электропил в минимум подготовительных работ и отсутствии фильтров, карбюраторов и прочих атрибутов, проблемы с которыми знакомы всем, кто хоть раз сталкивался с ними.
• С точки зрения безопасности работы бензиновые лидируют из-за той-же мобильности и отсутствия электрического кабеля.

Какую пилу выбрать для сада и дома Источник 1001krep.ru

Сапун — виновник проблем с работой бензопилы?

При первых признаках нарушенной работы бензопилы, не торопитесь грешить на сапун. Многие не хотят сразу приступать к разборке рукоятки, если они до конца не уверены, что виновников перебоев работы является маленький клапан. Перед тем, как демонтировать ручку бензопилы, исключите вероятные причины поломки устройства, чтобы знать, что сапун нуждается в очистке. Начните с малого.

1. Оцените качество топливной смеси. Не все производители предусматривают для моделей бензопил регулируемые жиклеры. Тем не менее в некоторых их настроить можно. Это дает «мастерам» возможность поэкспериментировать с составом топливной смеси. Возможно, вы решались на такой эксперимент, но через время об этом забыли, а теперь в неисправности инструмента вините сапун бензобака бензопилы. Помните, что в идеале нужно использовать ту марку масла, которая рекомендована производителем (указано в инструкции к устройству), не используйте старую смесь (выработать ее нужно за две недели максимально). Через месяц она испортится и станет причиной неполадок в работе прибора.
2. Проверьте свечу (возможно, в момент запуска инструмента вы ее заливаете). Осмотрите эту деталь, она должна быть чистой без следов масла. Если на ней присутствует налет, то он должен быть светлым, коричневый указывает на неполадки с катушкой зажигания. Под рукой держите запасные свечи, чтобы быстро исключить этот элемент из списка проблем с пилой.
3. Засориться может не только сапун, но жиклер карбюратора и топливный фильтр (вот почему после демонтажа рукоятку нужно снять и карбюратор, чтобы как следует очистить поверхность под ним от опилок). С очищением обоих узлов вы можете справиться самостоятельно.
4. Засорение воздушного фильтра. Этот фильтр может забиваться пылью, что станет главным препятствием при попытке завести бензопилу.

Как работает карбюратор бензопилы мембранного типа

Мембранный карбюратор собирается из 20-30 деталей, в зависимости от модели. В них входят винты крепления и прокладки, а также 17 функциональных элементов. Принципиальное устройство показано на приведенной ниже схеме.

Схема работы карбюратора бензопилы

1. Штуцер под шланг от бензобака для подачи бензина.
2. Канал, по которому подкачивается топливо при нажатии кнопки праймера (подсоса) при запуске холодного двигателя.
3. Клапан впуска, который перекрывается при наполнении камеры.
4. Мембрана подсоса.
5. Клапан выхода топлива из мембранной камеры.
6. Сетчатый фильтр.
7. Поворотная заслонка, регулирующая подачу воздуха от воздушного фильтра.
8. Дроссельная (газовая) заслонка, регулирующая подачу топливной смеси в камеру сгорания.
9. Канал подачи топлива.
10. Винт регулировки холостых оборотов.
11. Игла, регулирующая количество топливо-воздушной смеси.
12. Жиклер холостых оборотов.
13. Мембрана, определяющая положение иглы и количество поступающей смеси.
14. Топливная камера.
15. Основной жиклер.
16. Камера-диффузор, где происходит смешивание бензина с воздухом.
17. Регулировочный винт рабочих оборотов.

Карбюратор обеспечивает работу двигателя в 3 режимах:

1. Холодный запуск.
2. Холостые обороты.
3. Рабочие обороты.

При холодном запуске, вручную нажимается кнопка праймера (подсоса). При этом сжимается и раскрывается мембрана насоса 4. Создается разрежение, и за счет него идет прямая подкачка бензина, из бака в топливный канал карбюратора. Это ускоряет и облегчает запуск холодного двигателя после долгого простоя.

Затем, при работе двигателя разрежение создается уже за счет хода поршня в камере сгорания. Топливо начинает засасываться из бензобака в карбюратор через штуцер 1. Это происходит до тех пор, пока не наполнится камера 14. При наполнении от давления мембрана меняет свое положении и через коромысло давит на иглу 11. Игла поднимается и перекрывает подачу топлива. За счет этого исключается перелив топлива в диффузор и затем в камеру сгорания.

После того, как бензин из камеры 14 уходит в диффузор и затем в камеру сгорания, мембрана изгибается, меняя положение иглы, и подача топлива возобновляется до наполнения камеры 14.

Цикл повторяется. Таким образом, в камере 14 всегда нужное для работы двигателя количество топлива и герметичность, обеспечивающая поступление топлива в камеру сгорания за счет вакуума от хода поршня.

В режиме холостого хода заслонка закрыта, а минимальное количество топлива поступает через прорезь внизу заслонки. Количество поступающего топлива, а следовательно частота холостых оборотов регулируется винтом 10.

Есть модели карбюраторов, где частота холостых оборотов регулируется положением дроссельной заслонки. Регулировочный винт в этом случае регулирует не подачу топлива через канал, а положение заслонки.
