На бензопиле Stihl 180 нет искры

Основной неисправностью, из-за которой бензопила Stihl MS 180 не заводится, может быть отсутствие искры между электродами на свече зажигания. Признаки этой неисправности можно обнаружить если выкрутить свечу и осмотреть. Обнаружив при осмотре, что свеча мокрая, необходимо приступать к поиску причины отсутствия искры на свече зажигания.

Неисправна свеча зажигания

Первое что необходимо сделать — проверить работоспособность свечи.

Сделать это довольно легко. Свеча вставляется в колпачок высоковольтного провода и прижимается к цилиндру двигателя, после чего несколько раз производятся движения стартером, если между электродами свечи искра не наблюдается, значит она неисправна или неисправен модуль зажигания.

Для того чтобы узнать наверняка, что проблема в свече зажигания, необходимо проверить заведомо исправную аналогичным образом. Если в результате проверки искра появилась, значит проблема найдена и для устранения неисправности заменяем свечу пилы на новую.

Проблемы с катушкой зажигания

Катушка зажигания, её ещё называют модуль, имеет неразборную конструкцию, поэтому очень сложно определить её работоспособность без специального инструмента. Если искра на рабочей свече так и не появилась, возникают подозрения, что виновата катушка. Но не стоит сразу же снимать старую катушку и бежать в магазин, проблемы могут иметь немного другой характер.

Отсутствует зазор между маховиком и модулем зажигания

В некоторых случаях отсутствие искры на свече зажигания, объясняется неправильным зазором между контактами модуля зажигания или маховиком. Он может быть больше, а также его может совсем не быть, и тогда на поверхности маховика будут наблюдаться царапины, образовавшиеся в результате соприкосновения с контактами катушки.

Проверить и выставить зазор, не имея специального инструмента — можно. Для этого понадобится снять стартер, ослабить два винта крепления катушки и проложив между контактами маховика и модулем зажигания пластинку, вырезанную из пластиковой бутылки, затянуть винты крепления модуля.

Если после такой регулировки зазоров искра появилась, все в порядке, можно продолжать работу бензопилой Штиль 180, если нет, необходимо повторно осмотреть и проверить не задевает ли маховик за контакты катушки снова. Допустим в результате проверки обнаружено, что после регулировки зазора, его опять не стало. Значит причина, вероятнее всего, в подшипниках коленчатого вала.

Дефектные подшипники коленвала

При дефекте подшипников коленчатого вала, на нем наблюдается небольшой люфт. Проверить наличие люфта можно пошатав маховик бензопилы Штиль 180 из стороны в сторону. Если люфт есть, значит под действием своих магнитов, маховик притягивается к контактам катушки зажигания, т. к. люфт на подшипниках позволяет ему сделать это и в результате искра пропадает.

Еще из-за этой неисправности Stihl MS 180 не развивает обороты, они словно плавают, либо просто не достигают максимальных значений.

Замена подшипников коленчатого вала

Заменить подшипники коленчатого вала лучше в специализированном сервисе, т. к. при замене потребуется полностью разбирать бензопилу Штиль 180 и снимать все его основные узлы.

Без определенного опыта или хотя бы навыков ремонта аналогичных бензопил провести замену подшипников коленчатого вала качественно, не получится.

Итак, с отсутствием искры мы разобрались, но что делать если искра есть, а ответа на вопрос, почему не заводится бензопила Штиль 180, нет. Причина может скрываться в топливной системе.

Кстати, многие покупателю задаются вопросом брать или нет 170 модель, она очень похожа на 180, более подробно, читайте в сравнительной статье, здесь.

Ремонт пилы своими руками

Проверить, есть ли смазка в бачке, и поступает ли она на цепь, можно с помощью чистого листа бумаги. Направить шину на лист бумаги, на ней должен остаться характерный след в виде масляной полосы.

• системы подачи масла;
• приведение карбюратора в рабочее состояние;
• ремонт или замену маслонасоса.

Если цепь пилы во время работы остаётся сухой или масло протекает, значит, требуется устранение неисправности и ремонт системы смазки бензопилы Штиль 180. При этом производят осмотр маслопроводов и плотности соединения со штуцерами. Обязательно прочищается фильтр на подаче масла. Если на шлангах небольшие механические повреждения, герметичность можно восстановить с помощью герметика.

• снять крышку с мембраной, выкрутив винт;
• снять стопорное кольцо;
• отсоединить воздушную заслонку, снять дроссельную;
• вытянуть ускоритель с пружиной;
• заменить крошечный поршень с манжетой и собрать карбюратор в обратной последовательности.

В помощь мастеру на ресурсах найдётся информация, как выполнить ремонт бензопилы Штиль 180 своими руками, например, видео покажет последовательность разборки.

Про диагностику системы смазки можно посмотреть здесь:

Устройство бензопилы Штиль 180

Конструкции Stihl 180 свойственна простота, а также высокое качество деталей и сборки. В комплектацию модели входит 2-тактный бензиновый двигатель, объемом 31,8 см3. Внутренние стенки цилиндра и поршневая группа ДВС покрыты защитным веществом из сплава хрома. Это продлевает сроки эксплуатации двигателя и делает его устойчивым к коррозии. Переработанные выхлопные газы из мотора попадают в глушитель, отведенный в сторону от оператора. Среди преимуществ мотора выделяется высокая надежность, хороший запас крутящего момента, долговечность. ДВС не нуждается в специальном уходе. Все, что требуется от владельца – это использовать качественное горючее и масло.

За охлаждение мотора отвечает система принудительной подачи воздуха. Фирменная система смазки Ematic равномерно распределяет масло по деталям двигателя. Это позволяет продлить их сроки эксплуатации, одновременно сэкономив моторное масло. Для гашения вибрации бензопила Stihl 180 оборудована несколькими демпферами, которые принимают колебания мотора на себя.

Для приготовления топливной смеси в устройстве пилы предусмотрен карбюратор. Особая конструкция этого узла позволяет сократить затраты горючего без потерь в КПД бензопилы.

Запуск инструмента выполняется при помощи ручного стартера. За воспламенение топлива в цилиндре бензопилы отвечает свеча и система зажигания. Крутящий момент ведущая звездочка получает от мотора через долговечную систему сцепления.

Рабочие органы модели представлены пильной шиной и цепью. Для регулировки положения цепи на шине пила оборудована боковой звездочкой. Она дает возможность настроить уровень натяжения цепи без дополнительных инструментов. В передней части инструмента можно установить зубчатый упор. При необходимости вместо шины для работы с пилой можно использовать различные насадки в виде дрели или болгарки.

В комплектацию инструмента входят щитки, защищающие правую и левую руку вальщика. Для защиты цепи от разрыва инструмент оснащен эффективным инерционным тормозом. Он мгновенно срабатывает при попадании цепи на гвоздь или другой твердый предмет,

Все запчасти и рабочие механизмы пилы Stihl 180 помещены под прочный пластиковый корпус. Он предоставляет свободный доступ к свече, резервуарам для бензина и масла, а также ко всем винтам и пружинам. Это упрощает обслуживание и ремонт инструмента своими руками.

Органы управления модели представлены кнопкой включения и выключения зажигания, рычагом переключения положения заслонки дросселя, рычагом газа. В боковой части инструмента находиться рукоятка и трос стартера.

Схема бензопилы Stihl 180 максимально проста и эффективна. Благодаря эргономике, легкости и небольшим габаритам, инструмент может использоваться не только опытными вальщиками, но и начинающими садовниками. При работе немецкая бензопила Stihl MS 180 будет показывать высокую эффективность, независимо от погодных условий, а также поставленных задач.

По каким причинам бензопила Stihl MS 180 не заводится

Система зажигания

В том случае, если оборудование вовсе не желает запускаться, неисправность может заключаться в системе зажигания или же пусковом механизме. Если с пусковым устройством все в полном порядке, то нужно осмотреть состояние свечи, которую следует предварительно выкрутить.

• Особого внимания заслуживают электроды, поверхность которых может быть покрыта налетом. В том случае, если вы обнаружили налет красно-коричневого цвета, это говорит о том, что неисправна вся система пуска.
• Если зажигание функционирует стабильно и исправно, но бензопила неправильно работает, то неисправность может иметь отношение к излишкам воздушно-топливной смеси. В таком случае необходимо очистить жиклеры и отрегулировать карбюратор.
• При обнаружении нагара на свечке следует подумать об использовании более качественного бензина. Другая причина — некорректная работа карбюратора.

Чтобы избавиться от проблемы, необходимо:

• демонтировать карбюратор и произвести его проверку;
• почистить его и настроить;
• поменять топливо;
• проверить карбюратор и поставить его обратно.

Необходимо запомнить, что карбюратор — это узел с достаточно сложной конфигурацией. Поэтому, если вам требуется его разборка или ремонт, лучше воспользоваться услугами опытных специалистов.

Не забывайте, что для бензиновой пилы необходимо использовать исключительно то горючее, о котором говорится в руководстве по эксплуатации оборудования. Применение топлива низкого качества может привести к самым разным неприятностям.

Если же вы потеряли упаковочную коробку от оборудования, и вам нужно достать руководство по его применению, то для этого можно воспользоваться Интернетом. Просто введите в любую поисковую систему «Бензопила Штиль 180 инструкция по эксплуатации» и загрузите на свой ПК необходимый документ.

Воспользовавшись этими сведениями, можно отремонтировать бензопилу «Штиль 180» самостоятельно.

Бензопила «Штиль 180» хорошо зарекомендовала себя на строительном рынке. Это переносное устройство имеет мощность в 1400 Вт, а объем мотора в 31 куб. см. Длина цепи пилы равна 350 мм, на холостом ходу она совершает более 2 тысяч оборотов. Ее популярность среди потребителей объясняется также приемлемой стоимостью инструмента. Однако при использовании бензопилы время от времени возникают неисправности. В сервисе ремонт инструмента обходится не дешево, поэтому те, кто хоть немного понимает в технических вопросах, устраняет поломки своими руками.

Регулировка карбюратора бензопилы своими руками

Для самостоятельной настройки штатного карбюратора владельцу бензопилы потребуется крестовая или плоская отвертка , а также ручной тахометр.

Чтобы регулировать карбюратор бензопилы , в базовом устройстве ее карбюратора предусмотрены подпружиненные регулировочные винты .

В зависимости от бренда-производителя цепной пилы, маркировка ее регулировочных винтов может меняться. Тем не менее, чтобы изначально правильно настроить карбюратор на бензопиле , можно всегда действовать по одному и тому же алгоритму:

1. Вначале оператор должен найти в инструкции по эксплуатации пилы точные углы постепенного поворота регулировочных подпружиненных винтов. Сразу после этого на используемой пиле с заглушенным мотором их нужно повернуть согласно с указаниями в руководстве. Если не выполнить этого, оператор рискует сломать двигатель инструмента;
2. Далее используемую в хозяйстве бензопилу потребуется неподвижно установить на ровную устойчивую поверхность. При этом шина и заводская цепь должны быть изначально направлены в сторону от оператора;
3. Затем нужно завести ДВС пилы и дать ему не менее 10 минут для прогрева;
4. После этого нужно найти правильное положение винта L. Для этого оператор должен медленно поворачивать его по ходу и против часовой стрелки до тех пор, пока мотор не станет работать тихо и без провалов;
5. Если в результате этого цепь начала вращаться, значит необходимо найти то положение винта T, при котором цепь остановится на месте:
6. Далее к цилиндру ДВС потребуется подключить тахометр. Затем нужно начать поворачивание винта H. Как только показатели на тахометре совпадут с указаниями в инструкции пилы, винт можно отпустить.

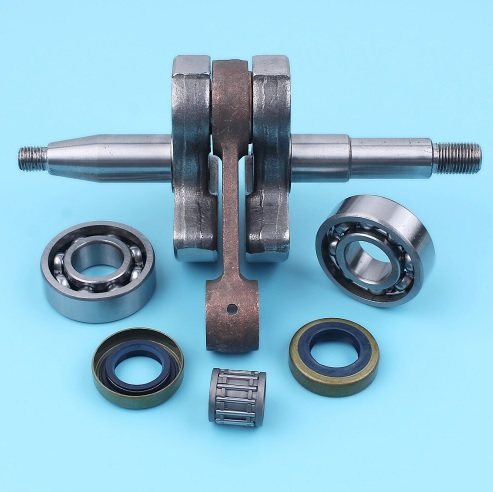

Опорные подшипники коленвала

Самыми серьёзными неисправностями для бензопил считаются проблемы в цилиндро-поршневой группе. Большинство из них приводят к невозможности завести двигатель, так как в цилиндре падает давление.

Одной из частых причин того, что двигатель не заводится, глохнет на холостом ходу или работает с пониженной мощностью, является износ или поломка опорных подшипников коленвала. Это пара однорядных радиальных шарикоподшипников, которые располагаются на полуосях коленвала. На внешнее кольцо подшипника надевается сальник, который, в свою очередь, встает в соответствующее посадочное место в разъемном картере двигателя и обеспечивает его герметичность.

Характерным признаком высокого износа данных подшипников является не только перебои в работе двигателя, но и повышенная вибрация

Важно учитывать, что подшипники коленвала всегда меняются парой — вне зависимости от того, какой из них разрушился или вышел из строя

Также стоит принять во внимание, что если подшипники были напрессованы на вал с натягом (например, при применении одного из способов горячего монтажа), то для их демонтажа понадобится специальный съемник

Как правило, производители цепных бензопил в качестве опорных подшипников коленвала используют весьма популярные модели подшипников, которые не составляет труда найти в продаже. Например, в моделях Stihl MS 170, 171, 180, 181, 190T, 211, 211C в коленвале используется два шарикоподшипника 6002 (размеры 15*32*9 мм), а в модели Stihl MS210 — два однорядных шарикоподшипника 6202 (размеры 15*35*11 мм).

В бензопиле Champion 125T ту же функцию выполняет пара шарикоподшипников 6001-2RS, он же в российской классификации 180101 (размеры 12*28*8 мм). Обозначение 2RS означает, что этот подшипник имеет каучуковые уплотнители с обеих сторон. Такие подшипники есть в продуктовых линейках большинства производителей подшипников, в том числе таких известных как Timken, NTN-SNR, NSK, SKF и многих других. Среди альтернативных обозначений подшипника 6001-2RS стоит указать следующие: 990289295, 213972.0, 80412239, 6001-2RSH, 6001LLU, 6001DDU.

Некоторые производители бензопил негативно относятся к попыткам заменить оригинальные комплектующими какими-либо аналогами, порой более дешевыми и не уступающими по качеству. Например, в бензопилах Husqvarna моделей 230, 235, 236, 240 подшипники коленвала уже запрессованы в металлическую обойму сальника. То есть владельцы инструмента этого бренда не могут подобрать подшипники сторонних производителей и вынуждены приобретать только фирменные комплектующие.

Как отрегулировать своими руками, нюансы настройки

Карбюратор бензопилы Штиль 180, без разбора, регулировать можно только на количество оборотов на холостом ходу. Увеличить или уменьшить подачу топлива в различных режимах при помощи специальных винтов нельзя. Производитель ограничивает доступ к регулировкам и не устанавливает эти винты. Как отрегулировать карбюратор на правильные обороты холостого хода очень подробно описано в инструкции производителя.

При возникновении определенных неисправностей, и наличии опыта, увеличить или уменьшить подачу топлива можно при помощи увеличения зазора при открытии игольчатого клапана.

Для увеличения подачи, коромысло игольчатого клапана в распределительной камере необходимо отогнуть вверх, а для уменьшения, вниз. Тем самым регулируется ход иглы и соответственно пропускная способность клапана.

Комплектация бензопилы Stihl 180 ms

Германия — страна сборки и производства всех оригинальных бензопил Штиль мс 180. Подделку легко выявить по заниженной цене. Китайская или польская копия Stihl ms 180 будет стоить в два-три раза дешевле оригинала, при этом качество сборки таких пил, конечно, отличается от немецкой. Также может присутствовать более легкий и дешевый пластик.

Фирменная пила Stihl MS 180 в рознице стоит около 4,5-5 тысяч гривен. Оригинальное изделие всегда продается вместе с паспортом. В паспорте указан серийный номер инструмента и серия двигателя.

В комплектацию бензопилы Штиль мс 180 входят:

• бензопила в полусобранном виде;
• топливный бак;
• цепь, звездочка, шина;
• тормоз цепи;
• рукоятка;
• паспорт;
• инструкция об эксплуатации изделия.

В инструкции также указаны виды смазки, подходящей для бензопилы Stihl ms 180. В качестве дополнительных аксессуаров производитель предлагает приобрести:

• систему заливки масла;
• систему заправки топлива, которая делает заливку бензина безопасной;
• шаблоны контрольные, опиловочные;
• державку, с помощью которой владелец может своими руками заточить звенья цепи.

Схема узлов бензопилы MS-180

Почему бензопила Штиль не заводится после замены поршневой

В случае, если пила не запускается после замены поршневой, необходимо проверить подачу топлива в камеру, а также провести диагностику системы зажигания. Очень часто при установке рычага управления на бензопилу, мастера забывают подсоединить провода, идущие от катушки зажигания, в результате чего искра пропадает и пила не заводится.

Также проблема может скрываться в пережатом шланге топливной подачи или в том случае если он вообще не подсоединен. Причин конечно может быть множество, но стоит помнить, что в том случае если все работы по замене поршневой проведены правильно, инструмент должен без каких-либо проблем запустится и нормально работать.

Цены на услуги

Наименование работ	Цена в рублях
Диагностика (при ремонте диагностика не оплачивается)	600 руб.
Комплексное техническое обслуживание (расходные материалы и работа)	1800 руб.
Переборка двигателя	1500 руб.
Замена цилиндра	1500 руб.
Замена коленвала двигателя	1500 руб.
Замена поршня	1500 руб.
Замена поршневого кольца	1500 руб.
Замена маховика	500 руб.
Замена шпонки маховика	500 руб.
Замена сальников двигателя	1500 руб.
Замена картера	500 – 900 руб.
Замена прокладки картера	500 – 900 руб.
Замена свечи зажигания	100 руб.
Замена карбюратора и регулировка	500 руб.
Замена топливного бака	500 – 1000 руб.
Замена праймера подкачки топлива	100 руб.
Замена амортизаторов	100 – 500 руб.
Замена ведущей звездочки	500 руб.
Замена крышки тормоза	100 руб.
Замена пружины тормоза	100 руб.
Замена маслонасоса	500 руб.
Замена маслопровода/фильтра	500 руб.
Замена впускного патрубка	300 руб.
Замена натяжителя цепи	200 руб.
Замена муфты сцепления	500 руб.
Замена пружины муфты сцепления	500 руб.
Замена магнето	500 руб.
Замена топливного шланга	200 руб.
Замена топливопровода/фильтра	300 руб.
Замена курка/блокиратора газа	500 руб.
Замена фильтра воздушного	100 руб.
Замена плунжера маслонасоса (проф.)	500 руб.
Замена глушителя	200 руб.
Замена ручного стартера	200 руб.
Замена пружины стартера	500 руб.
Замена шнура стартера	600 руб.
Замена собачки/пружины	300 руб.
Замена выключателя зажигания	200 руб.
Ремонт ручного стартера	500 – 1000 руб.
Ремонт карбюратора	600 – 2000 руб.
Регулировка карбюратора	500 руб.
Регулировка троса газа	100 руб.
Чистка топливной системы	600 – 800 руб.
Промывка воздушного фильтра	200 руб.
Промывка бензобака	500 руб.

Устройство системы смазки

В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.

Основные составляющие детали системы смазки, это:

• масляный бак расположенный, как правило, в картере двигателя.
• Фильтрующий элемент, устанавливается в баке.
• Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
• Сердце системы – масляный насос.
• Шестерня червячной передачи передающее усилие от двигателя на насос.
• Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую. Под мембраной должно быть все чисто На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей. Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Бензопила Штиль 180 – неисправности и ремонт

Инструкции, руководства для техники и инструмента STHL, VIKNG, METABO

Инструкция по эксплуатации безопил STIHL MS 170, 180

Смотреть/Скачать 2.35 Mb (pdf)

• Нименование разделаСтр.
• Указания по технике безопасности и технике работы 3
• Режущая гарнитура 16
• Монтаж направляющей шины и цепи пилы (фронтальное натяжение цепи) 17
• Монтаж направляющей шины и цепи пилы (быстрое натяжение цепи) 18
• Натяжение цепи пилы (фронтальное натяжение цепи) 20
• Натяжение цепи пилы (быстрое натяжение цепи) 20
• Контроль натяжения пильной цепи 20
• Топливо 21
• Заправка топливом 22
• Масло для смазки цепей 23
• Залейте масло для смазки цепей 24
• Контроль системы смазки пильной цепи 24
• Тормоз пильной цепи 25
• Пуск / остановка мотора 26
• Указания по эксплуатации 30
• Технический уход за направляющей шиной 31
• Крышка 32
• Очистка воздушного фильтра 32
• Настройка карбюратора 33
• Искрозащитная решетка в глушителе 34 Катализатор выхлопных газов 34
• Свеча зажигания 34
• Трос запуска 35
• Хранение устройства 36
• Контроль и замена цепной звездочки 36
• Техобслуживание и заточка пильной цепи 37
• Указания по техобслуживанию и техническому уходу 41
• Минимизация износа, а также избежание повреждений 43
• Важные комплектующие 44
• Технические данные 45
• Специальные принадлежности 47
• Заказ запасных частей 47
• Указания по ремонту 48
• Декларация о соответствии стандартам ЕС 48
• Сертификат качества 49

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.

2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Типичные поломки бензопил и электропил Stihl

Согласно статистике Servy основными неисправностями* при работе с бензопилами и электропилами Штиль являются:

1. Бензопила Штиль не заводится, отсутствует искро-образование причины: неисправна свеча зажигания, неисправна катушка зажигания (магнето), повреждение деталей ручного стартера, засор топливной системы, износ цилиндро-поршневой группы;
2. Глохнет бензопила Штиль, возможные причины: засор топливной системы (отсутствует подача топлива), износ цилиндро-поршневой группы, разрегулирован карбюратор, засор воздушного фильтра;
3. Отсутствует вращение цепи бензопилы, основные причины: износ деталей сцепления (кулачки, пружины, чашка сцепления), износ ведущей звездочки, износ подшипника, не отрегулировано натяжение цепи;
4. Не подается масло на цепь бензопилы, основные причины: неисправность деталей масляного насоса, засорены смазочные каналы шины.

1. Электропила Штиль не заводится – причины: повреждение кабеля электропитания, неисправна кнопка включения, износ графитовых щеток, неисправно реле тепловой защиты, повреждение обмоток двигателя;
2. Отсутствует вращение цепи электропилы Штиль, основные причины: износ деталей сцепления (кулачки, пружины, чашка сцепления), износ ведущей звездочки, износ подшипника, не отрегулировано натяжение цепи;
3. Не подается масло на цепь электропилы, основные причины: неисправность деталей масляного насоса, засорены смазочные каналы шины.

Просто оставьте заявку на ремонт бензопил и электропил Stihl на сайте или позвоните нам По телефону – наши специалисты сц «Серви» ответят на любые Ваши вопросы.

*Примечания

• Точные сроки ремонта всегда указываются только после диагностики. • Стоимость услуг «Серви» носят ознакомительный характер и могут быть изменены после проведения диагностики Вашей техники. С каждым клиентом мы работаем индивидуально и детальный расчет цены ремонта производится в соответствии с уровнем сложности поломки конкретного вида оборудования. • Запчасти, которые мы используем в ремонте, оплачиваются отдельно. • Расчет на основе данных из клиентской базы «Servy».
