Как сделать труборез для стальных труб своими руками

Подсказки по выбору

Основной элемент трубореза – металлическая рама, которую зачастую делают из кованой стали. А по остальным составляющим модели могут отличаться. Поговорим подробнее о самых востребованных из них.

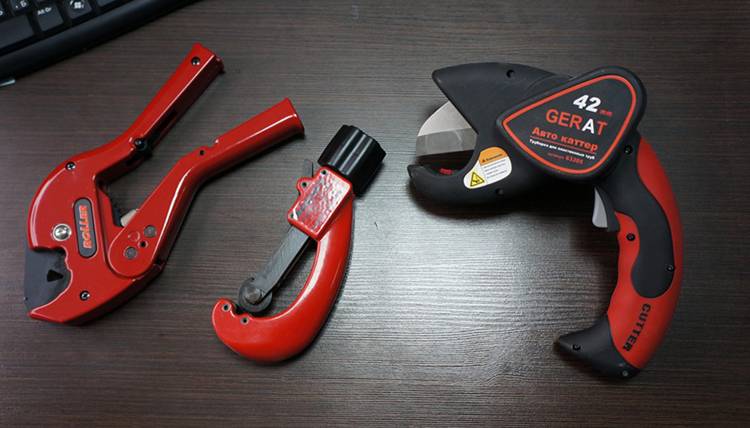

Ручные труборезы

Как использовать ручные труборезы для стальных труб? Все предельно просто: «девайс» надевают на трубу и перемещают к месту, где нужно будет разрезать конструкцию. Фиксируют зажим – так, чтобы инструмент вращался вокруг трубы. Затем вращают труборез вокруг оси – то в одну, то в другую сторону.

Чаще всего для работ используют резцовые и роликовые модели.

Резцовый агрегат оснащен стальной обоймой, которая обхватывает конструкцию зубчиками из высокопрочной стали. Их положение регулируется дополнительно. Пара или даже один резец размещаются на подвижной части, которая регулируется резьбовым штоком (в дешевых моделях рукояткой с таким штоком). Благодаря «девайсу» срез получается чистым и ровным. Резцовому труборезу «по зубам» конструкции с диаметром, не превышающим 10 см.

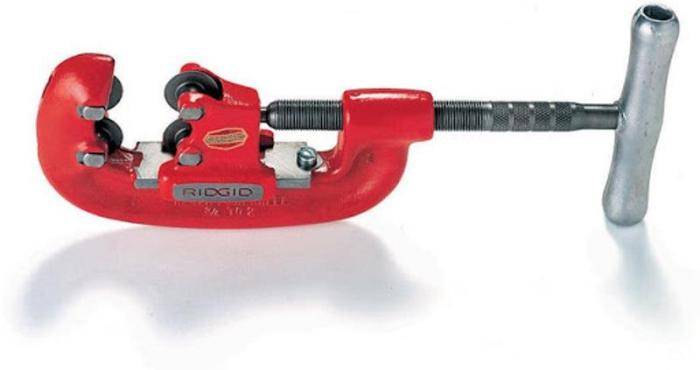

Второй распространенный вариант ручного трубореза – роликовый. Существуют модели либо с 1, либо 3 роликами. Трубы большого диаметра (1,5-10 см) можно осилить только с помощью «девайса» с 3 роликами. Если же диаметр конструкции не превышает 0,5 см, то подойдет и труборез с 1 роликом. Данная модель хороша во всем, за исключением того, что после операции остаются заусеницы. Такую проблему тоже можно решить при помощи зенковки, но все это хлопотно.

Стоит обратить внимание! Некоторые домовладельцы относят к числу ручных труборезов ножовки по металлу. Они ошибаются. С таким инструментом чистоты среза не добиться

С таким инструментом чистоты среза не добиться.

Ручные труборезы – любимчики домовладельцев, стремящихся делать на своих владениях все своими руками. Приборы мало того, что недорогие, так еще и просты в обращении – для работы с ними не нужно иметь специальный опыт или подготовку. Правда, при пользовании такими «девайсами» придется потрудиться, простота в данном случае базируется на физической силе.

Электрические модели

Если работать с трубами предстоит профессионально, либо вы возводите один дом за другим, не будет лишним приобрести электрический труборез. Такой агрегат более производителен. С ним можно работать буквально играючи, не прикладывая усилий.

Правда, следует быть готовыми выложить кругленькую сумму, но если ваш бюджет не слишком сжат, то непременно приобретите автоматизированный агрегат. В хозяйстве такой инструмент пригодится.

Единственный недостаток у электрических моделей – ими невозможно пользоваться в труднодоступных местах трубопровода. Но для таких случаев можно приобрести простенький ручной «девайс».

В продаже вы найдете два типа электроинструмента – разъемный и неразъемный. Удобнее пользоваться разъемной моделью, состоящей из корпуса, разделенного на 2 части. Благодаря такому устройству, агрегатом можно резать даже готовый – смонтированный трубопровод. Поэтому данная модель – «палочка-выручалочка» для любителей ошибаться и тех, кто намерен и ремонтом коммуникаций заниматься самостоятельно.

Режущим элементом в электрическом труборезе являются резцы, которых в «девайсе» присутствует минимум 2. Один из них предназначен для резки, другой – для снятия фаски. Крепится к конструкции устройство при помощи кулачков, коих бывает от 4 до 8. Стандартной модели «по зубам» изделия с толщиной стали до 1 дюйма. Если стенки толще, придется искать специальную разновидность резцов.

Для каких процессов можно применять электрическую модель:

• резка труб;
• торцевание;
• снятие фаски (внешней, внутренней, а также с притуплением).

Порядок работы с электрическим прибором таков:

1. Разъемные части агрегата помещаются на трубу. Затем обхватывающие элементы выравнивают строго по вертикали. От точности установки зависит качество среза. Резцы располагают на удалении 2 мм от предполагаемого среза. Не исключено, что для такого процесса понадобится строительный уровень. Дабы удостовериться в правильности установки, совершите резцедержателями полный оборот. Бывает, что диаметр выбранной модели слишком велик для трубы, которую вам нужно разрезать. Выход из такой ситуации прост: приобретите специальные кулачки и наложите их под крепежный механизм.
2. Процесс резки. В электрических моделях фактически все автоматизировано. Следуйте инструкции, и машина с резцами выполнит за вас всю работу.

В общем, электрический труборез для стальных труб – это выход для домовладельцев, не имеющих должной физической подготовки, экономящих время и желающих жить в унисон с передовыми технологиями.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

1. по типу привода;
2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

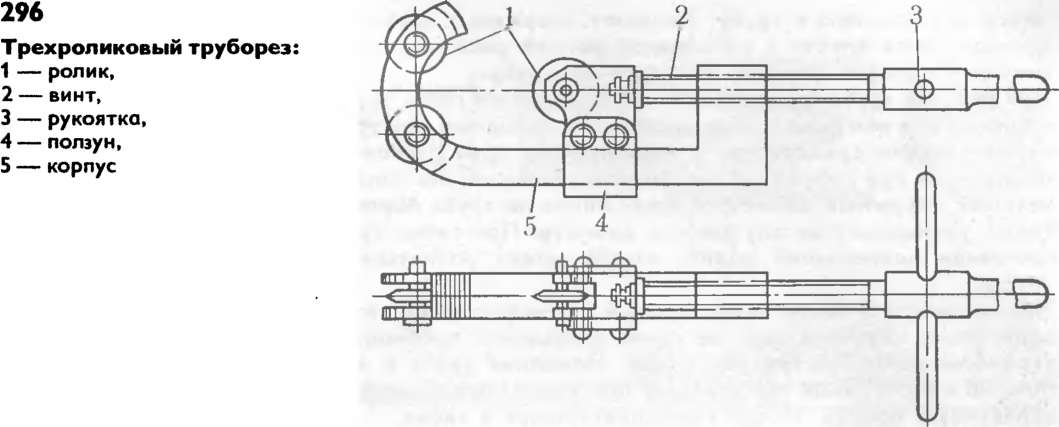

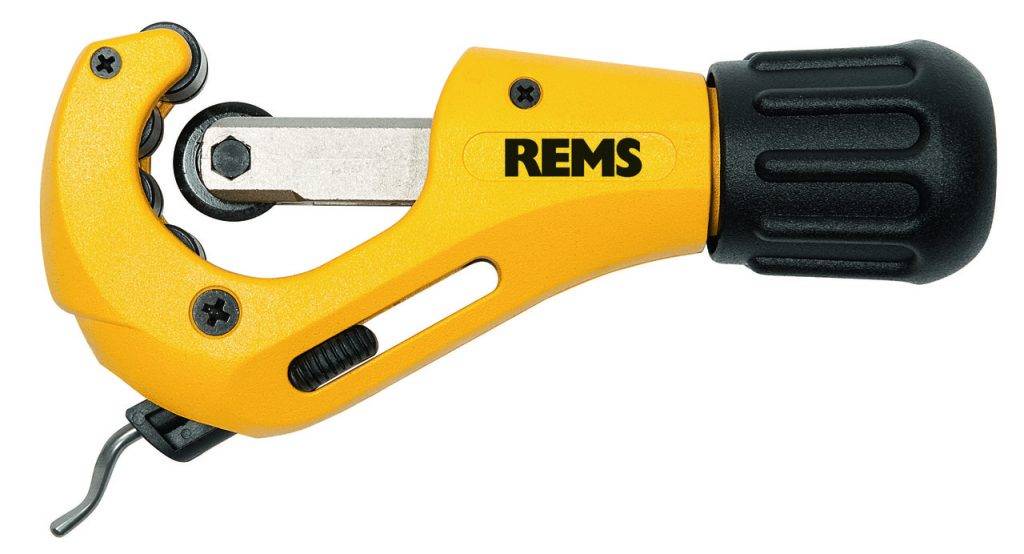

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

• молоток;
• отвёртка;
• напильники и надфили;
• ножовка по металлу;
• тисы;
• гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

• квадратной катанкой 15×15 миллиметров;
• стальными лентами 15×4 миллиметра;
• пружиной;
• ножовочными полотнами;
• винтами М6;
• болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

1. Их длина — 40 миллиметров.
2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Принцип действия

По принципу действия труборезы классифицируются следующим образом:

• руководство;
• электрический;
• с пневматическим приводом;
• с гидравлическим приводом.

Ручные труборезы можно отнести к бытовым инструментам. Они недороги, просты в использовании, поэтому от рабочего не требуется специальных навыков.

Электрические очень эффективны, не требуют чрезмерных физических усилий. Стоят они дороже ручных, поэтому покупать их имеет смысл только в случае проведения масштабных работ.

Ручные труборезы

Для продления срока службы электрического трубореза и получения среза высокого качества применяйте смазочно-охлаждающие жидкости.

Правила эксплуатации трубореза

Чтобы сохранить свой труборез в целости и сохранности, необходимо следовать простым правилам эксплуатации:

1. Не забывайте чистить режущий валик, направляющие ролики и винт подачи после работы. Делать это рекомендуется специальным составом, который можно приобрести в строительном магазине.
2. Следите за состоянием смазки винта подачи и направляющих роликов.
3. Избегайте грубого обращения с инструментом, не допускайте сколов и вмятин.
4. Постоянно проверяйте остроту резцов, ведь их тупость приведёт к дополнительным нагрузкам на аппарат. Если резцы затупились, то их необходимо немедленно заменить.
5. Не подвергайте инструмент суровым погодным условиям, храните его в тёплом и сухом месте.

Работа с электрическими труборезами

Различают разъемные и неразъемные электрические труборезы. Первый тип инструментов лучше всего подходит для профессионального применения. Он имеет корпус, который разделяется на две части. Такая конструкция позволяет устанавливать труборез на смонтированный ранее трубопровод при необходимости его ремонта.

В качестве элементов для резки используются резцы в количестве не менее 2. В некоторых случаях один из них применяется для снятия фаски, а другой – непосредственно для разрезания. Крепится электрический труборез посредством кулачков. Их число может быть от 4 до 8 в зависимости от размеров. В комплект инструмента обычно включен сервопривод, который контролирует ход резки и предохраняет аппарат от перегрузок. Для работы с толстыми трубами используются специальные разновидности резцов.

На начальном этапе 2 разъемные половины устройства монтируются на трубопровод и относительно него выравниваются по вертикали. При больших диаметрах используются дополнительные накладные кулачки для крепления. Резцы ставят в 2 миллиметра от кромки. Удостовериться в правильности установки можно путем полного оборота резцедержателей. Далее монтируется сервопривод.

При помощи электрических труборезов можно обрабатывать торцы труб

Во время работы автоматически подаются резцы, а электроинструмент позволяет выполнять механическую резку труб, снятие внутренней, наружной фаски, торцевание и снятие фаски с притуплением.

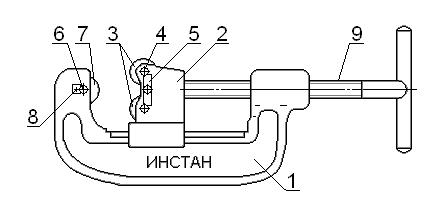

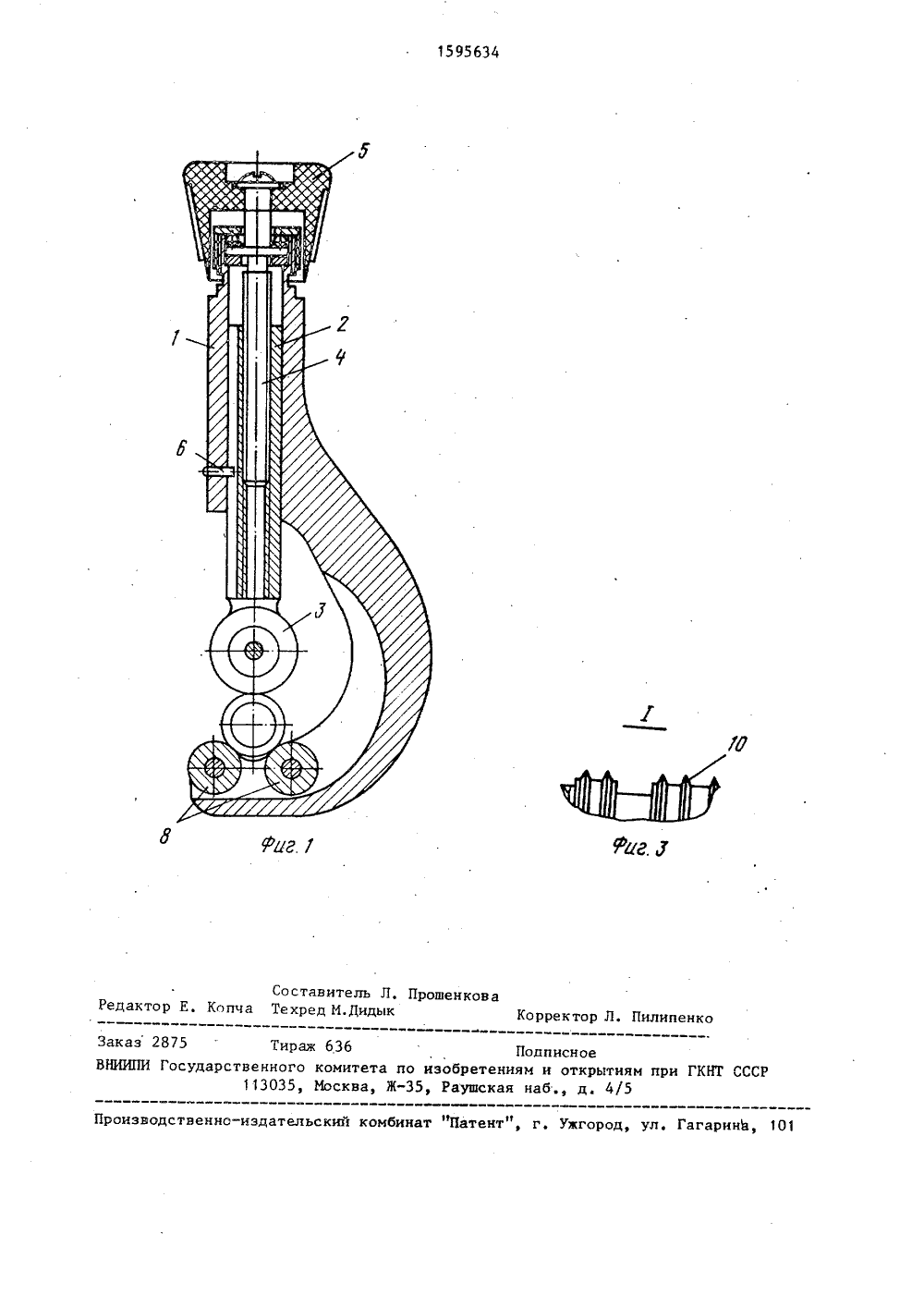

Конструкция ручного трубореза

Металлическая рама — основной элемент каждого инструмента по трубам. Для ее изготовления предпочтение отдают кованой стали. Остальные составляющие могут меняться.

Ручной прибор для резки стальных труб популярен за счет своей компактности, быстродействия и точности. Достаточно зафиксировать зажим инструмента, и при его вращении вокруг трубы будет осуществляться резка.

Надежно показали себя в работе роликовые и резцовые модели. Резцовый вариант отличается особой конструкцией с острыми зубцами из прочного сплава стали. Благодаря этой особенности срезы получаются ровными. Для обработки подходят трубы с диаметром не больше 10 см.

Роликовый агрегат комплектуется количеством роликов от 1 до 3 в зависимости от типа обрабатываемых труб. Для работы с трубами до 10 см в диаметре привлекается трехроликовое устройство.

Одни мастера покупают, а другие стремятся сделать труборез ручной для стальных труб своими руками, потому как инструмент очень прост в обращении, удобен, его эксплуатация не требует дополнительной подготовки и навыков. Если с простотой и удобством устройства согласны все, то остается заметить, что для выполнения большого объема работы нужна хорошая физическая сила мастера.

Особенности выполнения развальцовки труб

Развальцовка трубок из меди может потребоваться в таких ситуациях:

1. Концы трубок, которые изготовлены из меди, нужно подготовить для их соединения с помощью пайки.
2. Конец трубки необходимо подготовить для соединения его с прочими материалами при помощи муфты. В таких ситуациях при развальцовке подгоняют следующие геометрические параметры трубки: угол изгиба, внутренний и внешний диаметр и прочие.
3. Тому концу трубки, который обрезали, необходимо придать нужную конфигурацию.

Для качественной развальцовки применяют специально изготовленные приспособления и инструменты, а также производят такие действия:

1. Хорошо зачищается конец изделия, соединение которого нужно выполнить.
2. Надевается специальная муфта на зачищенный конец.
3. При помощи специального приспособления или инструмента развальцовывается конец изделия до тех пор, пока угол расширения не составит 45 градусов.
4. После того как процедура завершится, из приспособления извлекается конец изделия. После этого разрешено сразу же начинать соединение.

Если вы никогда раньше не выполняли подобную технологическую операцию, и первый раз собираетесь произвести развальцовку изделия, то необходимо отрезать трубку с запасом в 2,5 сантиметра. Так при неудаче вы сможете отрезать бракованный конец и произвести развальцовку ещё раз.

Если трубку из меди нужно развальцевать для того, чтобы с помощью пайки осуществить её соединение, то последовательность ваших действий должна быть следующей:

1. Тщательно зачистите конец изделия, которое следует развальцевать (лучше всего для этих целей применять специально предназначенные щёточки).
2. С помощью специально предназначенного устройства конец трубки, изготовленной из меди, расширяют до таких размеров, чтобы можно было вставить в него конец второй трубки. Но между соединительными элементами при этом должен выдерживаться зазор в 0,124 миллиметра. Для этих целей применяется измерительный прибор.
3. На внутреннюю часть развальцованного участка трубы наносится флюс равномерным слоем. Он необходим для обеспечения герметичного и надёжного соединения.
4. В развальцованное изделие вставляется второй элемент соединения на глубину, равную диаметру трубки.
5. С помощью паяльной лампы, электрического паяльника или газовой горелки нужно прогреть место будущего соединения до тех пор, пока припой начнёт плавиться.
6. Все зазоры между краями соединительных труб из меди заполняются расплавленным припоем. Вследствие этого формируется герметичное и надёжное соединение.

После того момента, когда будет сформировано соединение двух медных трубок необходимо положить их на горизонтально расположенную поверхность и подождать полного остывания.

Нам понадобятся следующие материалы:

• Труба квадратного сечения.
• Цепь от мотоцикла.
• Шпилька, болт, гайки.
• Отрезок трубы с внутренним диаметром по диаметру шпильки или чуть больше.
• Ролик от трубореза (продаётся в строительных магазинах).
• Пара пластин с отверстием (для крепления ролика).

Итак, на фото показан сам процесс изготовления самоделки.

Собираем крепление для отрезного ролика.

Вставляем собранный узел в кусок профильной трубы.

С помощью сварочного аппарата пластины привариваем к трубе.

Затем нужно к трубе приварить вот такие две детали, это нужно, чтобы цепь была на расстоянии от отрезного ролика.

Теперь нам понадобится мотоциклетная цепь.

Привариваем один конец цепи к трубе с одной стороны.

К шпильке и привариваем второй конец цепи.

Отрезок трубы по внутреннему диаметру шпильки привариваем к профильной трубе.

Всё, наш ручной труборез готов к использованию.

Испытаем приспособление, крепим в тисках трубу.

Одеваем на трубу приспособление, цепь натягиваем гайкой на шпильке.

Делаем несколько оборотов вокруг трубы.

Последовательность работ

Работу начните с подготовки инструмента и рабочего места. После того, как вы удобно разместили все необходимое, приступайте к выполнению основных операций.

Изготовление левой части трубореза

Отрежьте кусок катанки длиной 135 мм. Нижний конец заготовки заправьте радиусом или снимите фаски и скруглите их при помощи напильника.

Затем на расстоянии 90 мм от прямого конца заготовки просверлите отверстие под прижимной болт. Диаметр отверстия – 8,2-8,5 мм.

Далее наложите на верхнюю часть заготовки полотно, отступив немного от верхней кромки, и закрепите ее при помощи прижимной планки (стальной ленты), винтов и заклепок.

Зубья полотен на правой и левой частях трубореза должны быть направлены в одну сторону.

Со стороны закругленного торца просверлите отверстие под ось. Ее можно изготовить из прутка диаметром 8 мм или найти подходящую готовую деталь.

Изготовление правой части

С правой частью придется повозиться подольше. Во-первых, ее основа, изготовленная из катанки, имеет сложную форму: со стороны рабочей части необходимо сформировать два участка длиной 40 мм, составляющие угол от 30 градусов с горизонталью и 90-120 градусов – между собой (в проекции картинка напоминает крышу домика).

Оставшийся свободным хвостовик заправьте под рукоятку.На отогнутые участки детали прикрепите плотна – по аналогии с правой частью изделия.

В теле катанки по левой части разметьте центр резьбового отверстия, в которое будет вкручиваться прижимной болт.

Напротив отверстия левой части, предназначенного для установки оси, закрепите стальную полосу.

Длина ее должна быть таковой, чтобы расстояние от центра оси до ближайшей кромки рукоятки равнялось 30 мм.

Предварительно в полосе тоже сверлится отверстие под ось.

Сборка

Вставьте в отверстие левой части трубореза прижимной болт и наденьте на него пружину (она должна оказаться между левой и правой частями устройства).

Установите на место ось. Концы ее можно расклепать, только в этом случае вы получите неразъемное соединение деталей прибора.

Роль оси может сыграть пара винт-гайка. Такая конструкция позволит при необходимости разобрать труборез.

После установки оси вкрутите прижимной болт в резьбовое отверстие, расположенное в правой части конструкции.Если есть необходимость согнуть трубу один-два раза, необязательно приобретать трубогиб. В следующей теме рассмотрим, как согнуть профильную трубу без трубогиба при помощи подручных средств.

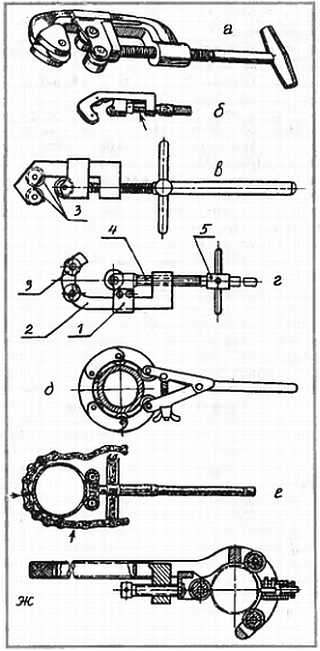

Классификация инструмента

Как ранее было отмечено, труборез для медных труб или из стали может классифицироваться по количеству различных признаков. Рассмотрим основные:

1. По механизму действия разливают ручные, электрические, гидравлические и пневматические модели. Ручной вариант исполнения, как правило, можно просто и быстро изготовить, но при покупке уже готового трубореза не требуется много средств – поэтому в некоторых случаях проще купить, чем сделать самостоятельно. Электрический используется в последнее время достаточно часто, позволяет налаживать мелкосерийное производство. Стоимость промышленного варианта исполнения очень большая, но можно самостоятельно сделать труборез из болгарки. Гидравлические и пневматические используются для резки с очень большим усилием, чаще всего встречаются в машиностроительной и другой тяжелой промышленности. Отметим, что сделать труборез с гидравликой для стальных труб своими руками достаточно сложно и дорого.
2. Классификация проводится также по тому, какой толщины стенки стальной трубы. Условно прокат делят на тонкостенные и толстенные конструкции. Самодельный труборез можно сделать для обоих. Однако для резки труб большого диаметра и с толстыми стенками требуется прилагать достаточно большое усилие. Поэтому в данном случае следует рассматривать возможность приобретения или изготовления электрических моделей.

Также отличительными качествами рассматриваемого инструмента можно назвать разновидность основного механизма, через которое передается усилие. Примером можно назвать цепные, роликовые, ротовые или поворотные механизмы.

Конструкционные особенности узла зажима

Еще одна важная отличительная черта агрегатов, предназначенных для удобного раскроя стального трубного материала, это конструкция зажимного узла. Она может быть хомутной, рычажной и винтовой.

Ручные хомутные или «замковые» устройства работают быстро и чисто, легко выдерживают значительные эксплуатационные нагрузки и справляются с трубами толщиной до 12 дюймов и диаметром до 324 мм.

Имеют одну длинную рукоятку и одну вспомогательную. Благодаря такой конструкции оператору не приходится применять излишних усилий для резки, а настройка оборудования осуществляется непосредственно в процессе работы.

Хомутные устройства целиком охватывают деталь во время раскроя. Нагрузка распределяется по всей площади равномерно и отсечение происходит практически идеально

Огромным плюсом оборудования является и то, что полный оборот устройства вокруг детали не требуется, поэтому резку материала можно осуществлять в стесненных условиях, ограниченных пространствах и даже методом качения.

В рычажных моделях фиксация детали происходит посредством нажима на рычаг, а в винтовых ее удерживают в постоянном положении надежные и крепкие винтовые элементы. Чтобы стенки трубы не смялись в процессе обработки, деталь зажимается средне-сильно и удерживается в таком положении вплоть до момента отсечения.

Удобный инструмент из болгарки

Фантазия мастеров не остановилась на применении сугубо ручных инструментов для резки трубопрокатных изделий. Отрезной дисковый агрегат широко применяется не только для металлообработки, но и для обработки дерева. В домашнем хозяйстве ему нет аналогов: инструмент удобен для работ разной сложности в гараже и мастерской. Он способен справиться со следующими задачами:

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы — плазменный резак, шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ножовка по металлу;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;
• ножовочное полотно.

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:

• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление

1. Как изготовить правую часть:

• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

1. Сборка конструкции:

• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Читать также: Цифровой осциллограф как пользоваться

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет нарезать трубы на элементы заданной длины с ровными срезами.

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Использование для медных и стальных труб

Хороший труборез позволит аккуратно и быстро нарезать детали для трубопровода. Однако для этого необходимо знать правила работы с этим инструментом. В противном случае все усилия будут напрасны.

Работать ручным труборезом достаточно просто. Главное, соблюдать все правила и проделывать работу аккуратно.

Как пользоваться ручным труборезом:

1. Обязательно сделайте разметку на той части трубы, которую вы собираетесь резать. Для этих целей подойдет мел, строительный карандаш или яркий маркер.
2. Обязательно обработайте трубу жидкостью для лучшего скольжения. Лучше всего использовать масло, однако подойдет и вода.
3. В струбцину трубореза вставьте участок трубы, который вы собираетесь резать. Для этого необходимо открыть прижимной блок, вставить в него элемент, а затем снова его сложить.
4. К разметке прикладывается режущая часть трубореза. Труба очень тщательно закрепляется.
5. Теперь необходимо медленно и аккуратно вращать винт трубореза. Благодаря этому воздействие режущего элемента на трубу будет увеличиваться.

Перед покупкой трубореза стоит проконсультироваться с продавцом

Таким образом, вы сможете сделать ровный срез на трубе. Однако с ручным устройством работать сложно, так как придется преодолевать сопротивление металла.
