Трансформатор для прогрева бетона. выбираем лучший

Обзор популярных трансформаторов

При выборе электроустановки необходимо учитывать их:

• Конструктивные особенности.
• Мощность и количество ступеней напряжения.
• Каким образом происходит остывание обмотки. Есть модели с сухой изоляцией, в которых охлаждение происходит естественным путем (благодаря прямому теплообмену с воздухом), а также существуют масляные трансформаторы, которые охлаждают обмотку за счет минеральных масел. Кроме этого сегодня появились агрегаты с принудительной системой охлаждения.

Рассмотрим список моделей, максимально отвечающих этим требованиям.

https://youtube.com/watch?v=AXgOIRKILlc

КТПТО 80-86

Станция прогрева бетона КТПТО представляет собой трехфазный трансформатор для мерзлой почвы и бетонного раствора, мощностью 80 кВт и напряжением питания 380 В. В агрегате установлена масляная система охлаждения. Работает трансформатор КТПТО в автоматическом режиме, благодаря чему оператору не нужно постоянно сравнивать показания температуры воздуха и мощности подогрева. Станция работает при температурном диапазоне от -40 до + 10 градусов. Площадь, которую способен прогреть трансформатор составляет до 40 м3.

Если говорить о преимуществах трансформатора прогрева бетона КТПТО 80, то агрегат выгодно выделяется:

• довольно простым устройством;
• возможностью подключения стороннего оборудования.

Из недостатков агрегата:

• слишком большие габариты станции;
• большой вес (из-за этого перемещать трансформатор можно только на салазках).
• оборудование требует технического обслуживания раз в 3 месяца.

Но, сегодня в продаже появились более современные станции, отличающиеся компактностью и меньшей массой. При этом в модифицированных моделях можно регулировать температуру как в ручном, так и в автоматическом режиме.

Стоимость трансформатора составляет от 125 000  до 180 000 рублей.

СПБ-20

Эта трехфазная станция прогрева бетона с системой охлаждения сухого типа и номинальной мощностью, которая составляет 20 кВт. Диапазон температур, при которых агрегат выполняет свои функции, от -40 до +5 градусов.

Станция прогрева бетона СПБ-20 больше подходит для небольших строительных объектов, площадью до 20 м3, поэтому ее рекомендуется использовать для самостоятельного возведения построек.

Из преимуществ оборудования можно выделить следующие:

• облегченную колесную транспортировку;
• повышенную надежность и защиту от скачков напряжения.

Среди недостатков:

в процессе регулировки при нагрузке сети, иногда происходят поломки переключателей.

Стоимость станции составляет от 49 000 до 61 000 рублей. Также в продаже можно найти модель меньшей мощности – СПБ-10, которая обойдется от 20 000 до 25 000 рублей. Есть и более мощные агрегаты, например, СПБ-35 – СПБ-100, однако их использование рационально, только если речь идет о больших площадях. К тому же их стоимость составит от 60 000 до 160 000 рублей.

ТСДЗ-63/0,38

Очередной трехфазный силовой агрегат, обеспечивающий мощность 63 кВт, оснащен принудительной системой вентиляции (встроенный вентилятор). Трансформатор способен работать в более широком температурном диапазоне от -45 до +20 градусов. При этом агрегат функционирует в бесперебойном режиме.

Из преимуществ:

• маленький вес, компактность;
• оснащен автоматическим выключателем.

Среди минусов пользователи выделяют:

частые поломки системы охлаждения, из-за чего перестает функционировать вся установка.

Стоит ТСДЗ-63/0.38 от 61 000 до 79 000 рублей.

ТСДЗ-80/0,38 УЗ

Данная передвижная станция также осуществляет подогрев бетонного раствора и промерзшей почвы. В агрегате тоже установлена принудительная охладительная система, которая функционирует благодаря двум вентиляторам, установленным на задней части агрегата.

Положительные стороны:

• компактность;
• малый вес;
• возможность автоматизированной работы;
• высокий уровень защиты, благодаря которому невозможно регулировать напряжение в процессе работы оборудования.

Однако, есть у этого трансформатор и один весомый недостаток – если станция сломается, то отремонтировать ее будет невозможно.

Стоимость силового трансформатора составляет от 70 000 до 100 000 рублей.

ТСЗП-80/0,38

Этот передвижной агрегат оснащен естественной системой охлаждения. Его отличительной чертой является то, что прогрев бетона трансформатором осуществляется в 6 режимах от 45 до 100 В.

Главные плюсы станции:

• удобная транспортировка;
• компактные размеры и небольшая масса;
• возможность самостоятельного ремонта.

Недостаток только один – автоматика не всегда работает стабильно.

Стоит такой силовой агрегат от 58 000 рублей.

Режимы прогрева электродами бетона

Выбирая режимы прогрева бетона в зимнее время,

необходимо учитывать ряд факторов, включая:

1. Габариты и геометрические особенности конструкции.
2. Марку бетона.
3. Условия эксплуатации постройки.

В современном строительстве практикуются следующие схемы прогрева бетона электродами:

• 2 этапа: прогрев бетона с изотермической выдержкой;
• 2 стадии: нагревание конструкции с последующим остыванием и теплоизоляционной выдержкой (еще при использовании этой схемы можно обустроить греющую опалубку);
• 3 этапа: подразумевает прогрев, изотермическую выдержку и остывание материала.

Независимо от используемого метода, необходимо следить за значениями температуры и начинать работу с +5 ℃, постепенно поднимая температуру с частотой 8-15 ℃ в час. Допустимые показатели составляют +55…+75 ℃. Чтобы не допустить отклонений, необходимо регулярно измерять температуру.

Продолжительность изотермической выдержки выбирается с учетом лабораторного анализа прочности на сжатие. Точные сведения зависят от разновидности цемента, температуры нагрева и ожидаемой прочности материала.

Разрешается остывание бетона со скоростью 5-10 ℃ в час. Как и на стадии обогрева бетона, здесь нужно учитывать объем конструкции и ее назначение.

Применение трансформаторов

Методика обогрева бетона с применением трансформаторных станций предусматривает такие действия:

Закладка проводников в опалубку

• В опалубку перед заливкой бетонной смеси закладываются специальные нагревательные провода. Наилучший результат демонстрирует применение стальных проводников с жилой диаметром 3 мм.
• Также для предотвращения промерзания могут использоваться специальные греющие провода в поливинилхлоридной изоляции (ПНСВ с жилой 1,2 мм) или двойные проводники (ПНСЖ 2х1,2 мм).
• Провода прокладываются таким образом, чтобы они не контактировали с опалубкой или металлической арматурой. Также нужно следить, чтобы нагревательный элемент по всей длине был покрыт раствором, иначе проводник перегорит ввиду недостаточного теплоотведения.

Схема разводки проводов в фундаменте

Для более качественного контроля прогрева бетона при подключенном трансформаторе в фундаменте обычно предусматриваются скважины для снятия температурных показателей. Алмазное бурение отверстий в бетоне при этом не требуется, поскольку закладные в виде тонких трубок устанавливаются еще на этапе заливки.

После заливки раствора к греющим элементам подключается понижающая трансформаторная станция постоянного тока:

Для подогрева бетона трансформатором используются устройства типа КТП, ТМОБ, КТПТО и их аналоги. Они эффективно преобразуют переменный ток в постоянный высокой силы, который активно отдает энергию теплонесущим проводам.

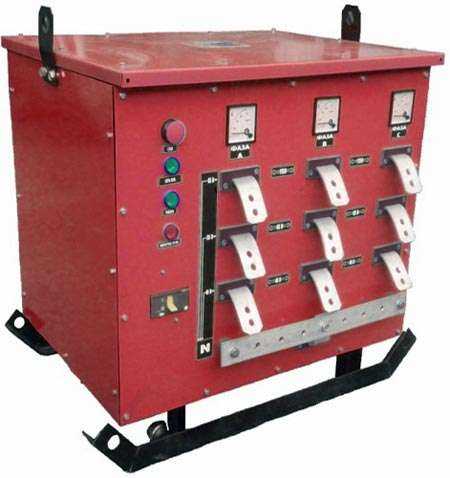

Прогревающее устройство КТПТО на 80 кВА

• Данные устройства позволяют регулировать тепловую мощность всей системы путем повышения или понижения напряжения, подаваемого на проводники. При этом работа системы регулируется в зависимости от наружной температуры.
• Управлять трансформатором можно только при наличии соответствующего допуска (квалификационная группа не ниже третьей). При этом должна строго соблюдаться инструкция по технике электробезопасности.

Шкаф управления работой трансформатора

В результате работы системы в первые сутки после заливки материал успевает набрать более 50% нормативной прочности, что положительно сказывается на его эксплуатационных качествах в дальнейшем.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

1. Монтаж обогревательных контуров;
2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

Виды и характеристики трансформаторов

При выборе агрегатов для прогрева бетона учитываются основные технические и эксплуатационные характеристики трансформаторов:

• максимальная мощность;
• выдаваемое напряжение;
• система охлаждения;
• наличие управляющей автоматики.

Трансформаторы бывают с воздушным охлаждением от окружающей среды и устройства, тепло от обмоток которых отводится минеральным маслом. Вторые агрегаты мощнее и надежнее.

КТПТО-80

Популярный трансформатор для быстрого прогрева бетона – КТПТО-80 с масляным охлаждением. Он работает от трехфазной сети на 380 В с мощностью 80 кВт. Он обогреет до 40 кубов бетона при температурах от -40 до 10ºС.

К его достоинствам относят простоту, возможность подключения другого оборудования. При больших объемах прогреваемого бетона – условие параллельной работы трансформаторов – достаточная мощность внешней сети.

Среди недостатков отмечают громоздкость и необходимость регулярного ТО. Модернизированные варианты имеют меньшие габариты и вес, оборудуются системами автоматического контроля.

СПБ-20

Трансформаторная подстанция для прогрева бетона с сухим воздушным охлаждением. Подключается к сети с напряжением питания 380 В, мощность до 20 кВт. Отлично справляется с небольшими объемами до 20 кубометров. Рабочие температуры находятся в диапазоне -40ºС-+5ºС.

Достоинством относят небольшую массу и габариты, надежную систему защиты, неприхотливость. Недостаток – ненадежные переключатели регулировки напряжения сети.

ТСДЗ-63/0.38

Трансформатор двухобмоточной конструкции с выходной мощностью до 63 кВт. Рассчитан на длительную эксплуатацию в широком диапазоне температур от -45ºС до +20ºС. Отличается небольшим весом и габаритами.

К преимуществам относят наличие воздушной системы охлаждения с принудительной вентиляцией, качественную защитную автоматику. К недостаткам – выход вентилятора системы охлаждения останавливает работу трансформатора.

ТСДЗ-80/038 УЗ

Трансформатор для прогрева бетона ТСДЗ-80/038 УЗ имеет сравнительно небольшие габариты и массу, мощность 80 кВт, подключается к трехфазной сети. Принудительное охлаждение обмоток обеспечивается двумя вентиляторами, встроенными в корпус.

К достоинствам относят возможность подключения автоматики, к недостаткам зависимость от работы вентиляторов, отсутствие регулировки выходного напряжения.

ТСЗП-80/0.38

Конструкция этого трансформатора обеспечивает шесть ступеней напряжения в диапазоне 45-100В. Это обеспечивает эффективное управление процессом прогрева бетонного монолита. Система естественного охлаждения облегчает конструкция и является одним из преимуществ этого оборудования. К недостаткам этого оборудования относят недостаточно стабильную работу автоматики.

Прогрев бетона трансформатором, стоит дорого, поскольку на это расходуется много электроэнергии. Но это окупается преимуществами данной методики:

• Возможность круглогодичного выполнения строительных работ;
• Увеличение прибыли за счет сокращения сроков не в ущерб качеству;
• Повышение конкурентоспособности на рынке;
• Рациональность организации рабочей силы и логистических потоков;
• Гарантия высокого качества готового бетона;
• Уменьшение доли присадок в растворах, что ведет к их удешевлению.

Выбор трансформатора осуществляется в зависимости от объема прогреваемого бетонного раствора. При необходимости подключаются несколько подстанций, обеспечивающие равномерное повышение температуры в монолите.

Чем прогреть бетон

В зимний период очень часто для прогрева бетона применяют электроды. Это дает возможность исключить превращения воды в лед, чтобы она нормально вступала химическую реакцию с цементом. Рассмотрим подробнее, как происходит данный процесс.

Для чего это нужно

Выше в статье мы рассмотрели общие сведения о влиянии температуры на качество бетонного раствора. Пришло время объяснить это на примере.

Так как бетонировать приходится не только в теплое время года, но и в морозы, необходимо не забывать о физическом превращении воды в лед. Следует понимать, что допускать этого ни в коем случае нельзя, так как она нужна для химической реакции с основным компонентом раствора – цементом.

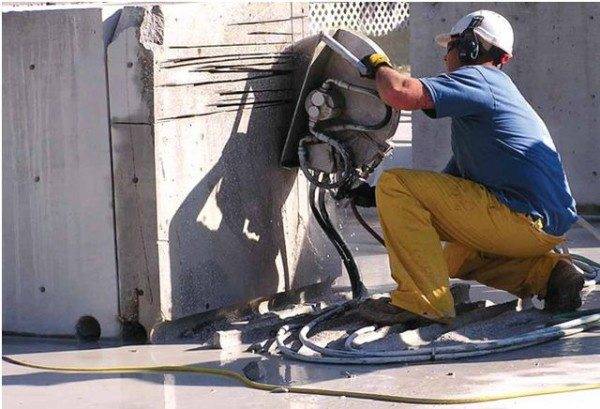

Применение алмазных кругов для резки ж/б

При замерзании гидратация прекратится, и процессы твердения бетона остановятся, что вызовет нарушение структуры материала. Даже после оттаивания льда и возобновления гидратации, ее восстановить не удастся.

Прогрев бетонной смеси с помощью электродов

Тоже самое можно сказать и о железобетоне, когда на арматуре образуется «ледяная корка», забирающая воду из зоны не так охлажденных участков. Эти процессы негативно влияют на структуру материала.

Вот почему инструкция требует обязательно прогревать бетон, чтобы его затвердевание прошло максимально успешно.

В настоящее время есть несколько методов добиться необходимых результатов, в частности используют нагрев:

• электродами;
• сварочным аппаратом;
• инфракрасными волнами.

Обогрев электродами — виды

Один из самых популярных в строительной индустрии способов. Основа метода – прохождение электрического тока через толщу бетона.

Рассмотрим, какие электроды для прогрева бетона применяются в данном случае:

1. Пластинчатые, напоминающие пластины, устанавливают с внутренней стороны опалубки, чтобы был лучший контакт со смесью. Бетон начинает разогреваться до нужной температуры благодаря появлению электрического поля. В теплом состоянии бетонная смесь может быть некоторое время.

1. Полосовые (в виде пластин) имеют общую ширину 400-450 мм. Такие электроды могут монтироваться с двух сторон. После подключение тока, электрическое поле создается в прилегающем к пластинам слое бетона.

2. Струнные применяются обычно для прогрева смеси в цилиндрических конструкциях, в частности, колоннах. Технология прогрева бетона электродами в этом случае следующая — струнный электрод помещают в центр конструкции, а сама опалубка обвивается специальным токопроводящим листом.





















1. Стержневой вариант напоминает стержневую арматуру Ø 7-11 мм. Помещают ее вовнутрь бетона с соответствующим расчетным шагом. При этом крайние электроды монтируют на расстоянии 40 мм от опалубки. Очень часто таким способом осуществляется электропрогрев бетона в сложных конструкциях.

Прогревание бетона электричеством

Работа со сварочным аппаратом

Применение для прогрева бетона сварочного аппарата является вполне реальной задумкой. Но, для хорошего разогрева смеси необходимо в процессе работ использовать вспомогательные электроды. Не стоит беспокоиться за надежность оборудования, современные агрегаты надежны и не представляют опасности для человека при соблюдении правил ТБ.

Конструкция многих аппаратов простая и не представляет трудностей в использовании. Благодаря таким станциям удается прогреть 30-100 м3 смеси, а работу можно вести почти при -45° С.

Сварочный аппарат сконструирован в виде автономной установки, состоящей из сварочного агрегата и двигателя.

Кроме основных функций, он может быть оборудован и вспомогательными, в частности, иметь:

• блок подогрева мерзлого грунта;
• блок сушилки электродов;
• блок снижения напряжения;
• генератор тока.

С его помощью удается регулировать прогрев, так как он имеет несколько ступеней напряжения. Можно смело утверждать, что данный агрегат обладает всем необходимым для нормальной работы.

Технология прогрева сварочным аппаратом

Правильный процесс нагрева выглядит следующим образом:

1. По бетонной площадке равномерно раскладывают электроды (отрезки арматуры).
2. Соединяют их в 2 параллельные цепи.
3. Устанавливают между ними лампу накаливания, чтобы следить за напряжением.
4. К цепям подсоединяют провода прямой и обратной связи.

https://youtube.com/watch?v=rQgRjo1YDms

Проводите работы только согласно технической документации на конкретный объект.

Как еще можно прогреть бетон

В строительстве применяется большое количество методик, которые помогают греть смесь при ее заливке независимо от времени года. С их помощью при сравнительно небольшом увеличении расходов на электроэнергию сроки строительства сокращаются.

Специальные добавки

Химические присадки создают условия для ускорения процесса отвердения раствора. В состав включают противоморозные смеси. Они ускоряют процесс гидратации цемента, снижают температуру замерзания. Для этой цели применяют нитрит натрия, хлористые соли, карбонат кальция. Зимой конструкция при использовании таких компонентов сможет набрать прочность не более 30%.

Индукционный метод нагрева

Из-за низкого уровня расходов на электроэнергию (требуется до 150 кВт*ч/м³), равномерного обогрева конструкции по всей ее площади, отсутствия зависимости процесса от электропроводности армированной смеси широко применяется технология, основанная на принципе электромагнитной индукции. Металлоконструкции, размещенные внутри ЖБИ, служат сердечником. Открытые участки защищают от тепловых потерь изолирующими материалами.

Принципы работы станции

При понижении температуры воздуха бетонные растворы на стройплощадках не могут использоваться без дополнительного прогрева. Раньше повсеместно применяли обогрев инфракрасными лучами и утепление опалубки, однако данные приемы требовали существенных трудозатрат и не гарантировали оптимальные условия работы. Наиболее эффективным и экономичным был признан метод прогрева бетона проводами, подсоединенными к силовому трансформатору.

Условия и действие механизма для прогревания бетонной смеси:

• Используется трансформатор и провода – длина проводов рассчитывается для каждого конкретного объекта.
• Провода связывают каркас из арматуры со станцией для прогревания бетона.
• Температура проводов повышается за счет прохождения через них электроэнергии.
• Нагретые провода распределяют тепло по всему объему бетонного раствора в зависимости от выставленных параметров.

Наиболее эффективными в условиях русской зимы считаются провода со стальной жилой 1,2 мм или 3 мм. Рекомендуется использовать специально предназначенную для данного вида работ группу проводов ПНСВ.

Необходимую длину проводов рассчитывают, принимая во внимание, что на один кубический метр раствора требуется порядка 60 метров проводов. Большое значение при расчетах имеет количество жил и их сечение

Как правило, чтобы эффективно прогревать 20-30 кубометров бетонной смеси, используются трансформаторы типа КТП-ОБ (20,60 и 160) и КТПТО-80.

Характеристики провода

Кабель ПНСВ состоит из жилы сечением 0,6-4 мм2 и диаметром 1,2-3 мм. Некоторые марки покрываются оцинковкой для подавления негативного воздействия агрессивных составляющих раствора. В качестве дополнительного покрытия используется поливинилхлорид или полиэстер. Такая термоустойчивая изоляция отличается высокой прочностью и удельным сопротивлением, хорошо гнется, не повержена истиранию.

Технические характеристики кабеля ПНСВ:

• Диапазон рабочих температур – от -600С до +500С.
• Удельное сопротивление – 0,15 Ом/м.
• Расход провода – 60 м на каждый куб бетона.
• Допустимая температура монтажа – -150С.
• Нижний температурный порог применения – -250С.

Кабель соединяется с холодными краями посредством алюминиевого провода АПВ. Питается провод от трехфазной сети 380В. В некоторых случаях при правильных расчетах допускается использование домашней сети 220В. Главное условие – длина кабеля должна быть минимум 120 м. Также необходимо, чтобы по системе протекал ток номинальной величиной 14-16 А.

Электропрогрев бетона проводом ПНСВ: технология и схема

Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.

Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.

Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.

Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.

При электропрогреве бетона проводом ПНСВ в зимнее время, его укладывают так, чтобы он не касался земли, опалубки, а также не выходил за пределы самого бетона. Длина используемого провода полностью зависит от его толщины, сопротивления, ожидаемой минусовой температуры, а подаваемое напряжение, с помощью специального трансформатора составляет, как правило, около 50 В.

Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.

Электропрогрев опалубки в зимнее время

Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.

Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.

Индукционный и инфракрасный способы подогрева бетона

Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.

Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.

Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.

Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.

Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 50 0 С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 10 0 С в час.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Устройство станции

Типовой трансформатор для прогрева бетона – это мобильная однокорпусная установка, оснащенная системой вентилирования. Данный агрегат помогает преобразовывать электрическую энергию сети в электроэнергию, которая необходима для термической обработки бетонной массы.

Агрегат для обогрева бетона включает в себя активную часть, которая представляет собой магнитопровод стержневого типа с обмоткой двух типов: НН и ВН, ярмовых балок и отводов низкого напряжения.

Также установка оборудована автоматическим выключателем, который позволяет предотвратить возможные перегрузки и скачки напряжения, пультом управления и кожухом с выводами НН.

Помимо этого, трансформаторы прогрева оснащены сигнальными лампами, установленными в цепях управления.

Если говорить о выборе модели, то сегодня на рынке представлено много подстанций. Однако по техническому регламенту, работы рекомендуется выполнять с использованием станции для прогрева бетона КТПТО 80 или СПБ-20.

Применение

С помощью кабеля ПНСВ можно решить сразу две проблемы, возникающие с бетоном в зимний период. Вода, входящая в состав раствора переходит в кристаллическое состояние. В результате полностью останавливается реакция гидратации. Всем известно из школьной программы, что при замерзании воды происходит ее расширение. В таких условиях сформировать прочные связи в бетоне невозможно, поэтому добиться нужной прочности не получится.

Чтобы состав затвердел правильно, необходимо обеспечить температуру окружающей среды на уровне +200С. При ее снижении до нулевых показателей данный процесс замедляется даже при условии выделении тепла в результате протекания гидратации. Для выдержки нужных параметров без провода ПНСВ не обойтись. Необходимость в прогреве бетона возникает в следующих случаях:

• Недостаточная теплоизоляция монолита или опалубки.
• Низкая температура воздуха.
• Слишком большие размеры монолита.

Особенности прогрева зимой

При бетонировании происходит химическая реакция, в ходе которой цемент взаимодействует с водой, находящейся в жидком состоянии. При кристаллизации нужный эффект не происходит, поэтому нагрев смеси нужен в основном для предотвращения образования частиц льда в составе раствора.

Если этого не сделать, при оттаивании в массе формируются пустоты и поры, отражающиеся на итоговой прочности ЖБИ. При увеличении температуры скорость застывания повышается, сокращая сроки строительства.

Допустимые колебания температуры в стандартных железобетонных конструкциях — до 15 °С в течение часа при ее повышении или до 10 °С при снижении. Сетевое напряжение контролируют с помощью токоизмерительных клещей, снижая его, если пусковая сила тока, приложенная к нагревательным элементам, превышает норму.

Зачем прогревать бетон

Для нормативного застывания бетона требуется температура на уровне +20°С. При затвердевании смеси используется понятие критической прочности, которая достигается при нормальных условиях за 24 часа.

При этом, материал затвердевает на 70%, а окончательное испарение воды происходит только через 28 суток. Отклонение температуры воздуха в сторону снижения оказывает негативное влияние на скорость застывания бетона (как до критического уровня, так и до полного затвердевания).

Дополнительный прогрев обеспечивает набор критической прочности при любой температуре воздуха в регламентные сроки.

Устройство станций для прогрева бетона

В стандартную схему этого оборудования входят:

• Активная часть – стальной магнитопровод с двумя обмотками напряжения, сочлененный с корпусом. Магнитопровод имеет обмотки высокого (входного) и низкого (выходного) напряжений.
• Корпус – стальной шкаф с выводами для подключения трехфазной сети переменного тока напряжением 380 В и выходных клемм, предназначенных для подсоединения греющего кабеля, на который поступает ток с пониженным напряжением.
• Панель управления. Служит для регулирования тепловой мощности стальных проводов при изменении температурных условий окружающей среды.
• Охлаждающая система – естественная или принудительная. Принудительная система охлаждения реализуется с помощью масла или вентилятора.
• Промежуточный алюминиевый провод АПВ (трасса), требуемый для подключения к основному стальному кабелю ПНСВ.
• «Холодные концы» – алюминиевые провода в изоляции, соединяющие «трассу» с проводом ПНСВ. Их длина не превышает 1,5 м.
• Предохранитель, устанавливаемый перед катушкой высокого напряжения, реагирует на угрозу короткого замыкания и перегрузе оборудования.
• Амперметр на стороне низкого напряжения, позволяющий контролировать величину выходного тока.

Большинство моделей оснащено устройством регулирования выходной мощности на стороне низкого напряжения. Это обеспечивает возможность сэкономить электроэнергию при потеплении. Чем больше число ступеней, тем выше функциональность устройства и эффективность его эксплуатации. Питание трансформаторов осуществляется от трехфазной сети напряжением 380 В. В качестве силового кабеля используются медные жилы с двойной изоляцией.

Преимущества использования станций для прогрева бетона

Использование этого оборудования повышает расход электроэнергии при осуществлении строительных мероприятий, но он окупается комплексом преимуществ, среди которых:

• Возможность сократить сроки строительства, благодаря независимости от погодных условий.
• Повышение производительности строительных бригад.
• Рациональная эксплуатация строительного оборудования и транспорта. Особенно это принципиально, если техника берется в аренду.
• Обеспечение качественных показателей бетона, полностью соответствующих нормативной документации.
• Экономия за счет отсутствия дорогостоящих присадок.

Трансформаторы для прогрева бетона

Трансформаторная станция ТСДЗ-63/0,38

Трансформатор ТСДЗ-63 конструктивно представляет собой понижающую трёхфазную трансформаторную станцию, которая имеет возможность при необходимости изменять температуру бетона. Три разных значения низкого напряжения. Номинальная мощность аппарата 63 кВа. Параметры питающей сети — трёхфазная, 380 В, 50 Гц. Конструкция предполагает работу в течение долгого времени. Передвижная установка изготовлена в едином корпусе и состоит из активной части, автомата выключения, управляющего модуля и кожуха, где расположены выводы низкого напряжения. Циркуляция воздуха принудительная.

Диапазон рабочих температур — в пределах от -45 °C до +20 °C. Относительно небольшая масса, удобные габариты. Автомат защищает трансформатор от резких перепадов напряжения и замыканий. До подключения к сети установка должна быть заземлена. Запрещается эксплуатация станции без кожуха, ремонт, перемещение, разборка аппарата без отключения от сети

При обслуживании особое внимание нужно уделять системе циркуляции воздуха, состоянию контактов и изоляции. Цена трансформатора ТСДЗ-63 составляет 60–80 тыс

рублей.

Прогревающий трансформатор для бетона ТСДЗ-80/0,38 УЗ

Установка ТСДЗ-80 представляет собой передвижной трансформатор для прогрева бетона или мёрзлого грунта с принудительным двухвентиляторным воздушным охлаждением. В основе конструкции — сухой трехфазный трансформатор номинальной мощностью 80 кВа. Питающее напряжение 380 В / 50 Гц. По устройству станция похожа на ТСДЗ-63, принадлежит к той же серии, состоит из похожих элементов. Интервал рабочих температур — от -45 °C до +20 °C. Характеризуется высокой степенью пожаробезопасности, отсутствием вреда для экологии. При работе недопустимы удары, тряска или вибрация.

Станция работает в двух режимах — автоматическом и ручном. Автоматика позволяет переключать ступени напряжения без участия человека, для этого режима нужен дополнительный датчик-термопара. Ручной режим для изменения напряжения предполагает переключение проводов к необходимым клеммам. При эксплуатации установки все работающие с ней или в непосредственной близости люди должны быть обеспечены соответствующими защитными средствами и обучены оказанию первой помощи — цена ошибки может оказаться слишком высокой. При ремонтных работах нужно подключить переносное заземление.

Стоимость трансформаторной станции ТСДЗ-80, в зависимости от региона и продающей организации, составляет 80–100 тыс. рублей.
