Томпак: состав сплава и характеристики

Свойства

Плотность медного сплава равна 8300 – 8800 килограммов на кубометр. Разница в значениях обусловлена соотношением металлов в сплаве и количеством (наличием или отсутствием) добавочных материалов. Плавиться томпак начинает при 890 – 940 градусах, при увеличении процентного содержания цинка в сплаве температура плавления уменьшается. Томпак хорошо обрабатывается давлением, как в горячем так и в холодном состоянии, обладает высокими механическими и литейными свойствами, великолепной стойкостью к коррозии и износостойкостью. Сплав обладает повышенной свариваемостью, хорошо соединяется со сталью, цветными и благородными металлами. Ценной особенностью является полное отсутствие магнитных свойств.

Количество цинка в сплаве определяет его характеристики и влияет на цвет. Чем цинка больше, тем светлее будет сплав, можно добиться изменения окраски от медно-красного до светло-желтого, абсолютно идентичного цвету золота. В таком «золотом» томпаке содержится цинк — 15% и присадка алюминия в количестве 5%. Именно по причине золотой окраски, изделия и фальшивые монеты из томпака использовались различными аферистами. Кроме цвета, с увеличением процентного содержания цинка в составе, изменяются следующие качества сплава по сравнению с медью:

• повышаются антифрикционные свойства;
• повышаются технологические и механические характеристики;
• снижается стоимость в сравнении с ценой чистой меди

Сплав обладает высокой степенью пластичности, что позволяет обрабатывать его деформационными способами, ковать, обтачивать и гравировать, золотить и использовать для изделий с эмалью, например наград. В последнем случае содержание цинка в томпаке не должно превышать 3 – 5 %. Это так называемый эмалировочный томпак.

Применение

Общая мировая потребность в цинке для изготовления латуни составляет в настоящее время около 2,1 млн т. При этом в производстве используется 1 млн т. первичного цинка, 600 тыс. т. цинка, полученного из отходов собственного производства, и 0,5 млн т вторичного сырья[источник не указан 255 дней

]. Таким образом, более 50% цинка, используемого в производстве латуни, получают из отходов. Технические латуни содержат обычно до 48-50% цинка. В зависимости от содержания цинка различают альфа-латуни и альфа+бета-латуни. Однофазные альфа-латуни (до 35% цинка) хорошо деформируются в горячем и холодном состояниях. В свою очередь двухфазные альфа+бета-латуни (до 47- 50% цинка) малопластичны в холодном состоянии. Их обычно подвергают горячей обработке давлением при температурах, соответствующих области альфа- или альфа+бета-фаз. По сравнению с альфа-латунью двухфазные латуни обладают большей прочностью и износостойкостью при меньшей пластичности. Двойные латуни нередко легируют алюминием, железом, магнием, свинцом или другими элементами. Такие латуни называют специальными или многокомпонентными. Легирующие элементы (кроме свинца) увеличивают прочность (твёрдость), но уменьшают пластичность латуни. Содержание в латуни свинца (до 4%) облегчает обработку резанием и улучшает антифрикционные свойства. Алюминий, цинк, кремний и никель увеличивают коррозионную стойкость латуни. Добавление в латунь железа, никеля и магния повышает её прочность.

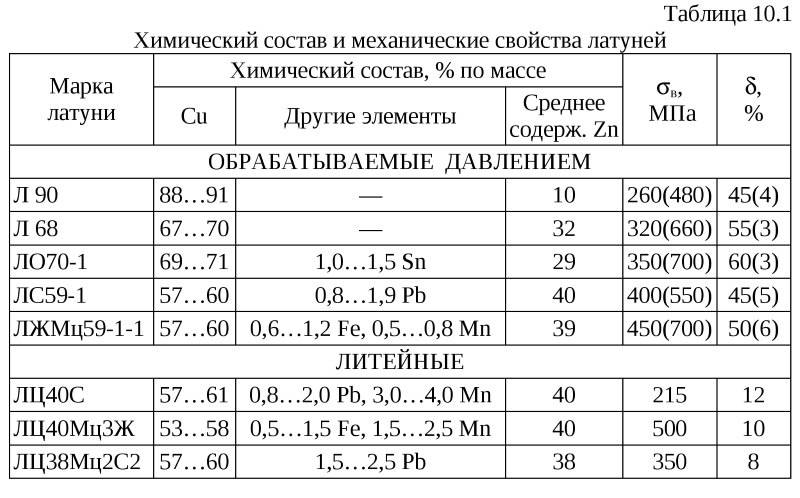

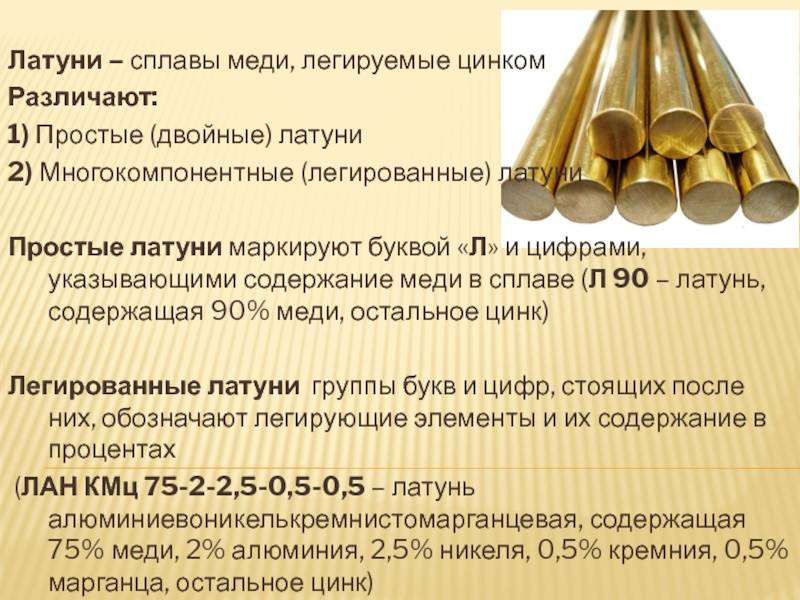

Деформируемые латуни

Томпак

(фр. tombac, от малайск.tambaga — медь) — Двойные латуни, содержащие до 20 % Zn, называются томпаком (латуни, содержащие 14—20 % Zn — полутомпаком) (https://metallicheckiy-portal.ru/marki_metallov/lat). Обладает высокой пластичностью, антикоррозионными и антифрикционными свойствами, хорошо сваривается со сталью. Его применяют для изготовления биметалла » сталь-латунь «. Благодаря золотистому цвету, томпак используют для изготовления художественных изделий, знаков отличия и фурнитуры.

Двойные деформируемые латуни
Марка	Область применения
Л96, Л90	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л85	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л80	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л70	Гильзы химической аппаратуры, отдельные штампованные изделия
Л68	Большинство штампованных изделий
Л63	Гайки, болты, детали автомобилей, конденсаторные трубы
Л60	Толстостенные патрубки, гайки, детали машин.

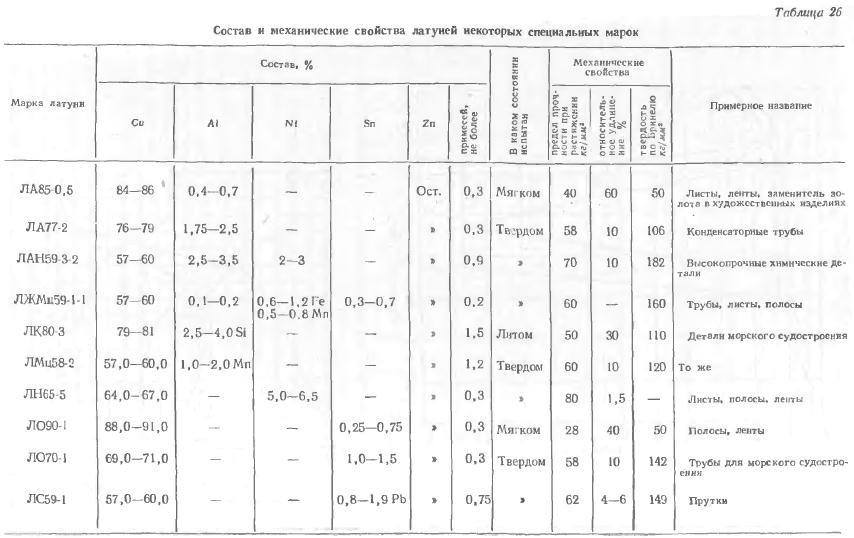

Многокомпонентные деформируемые латуни
Марка	Область применения
ЛА77-2	Конденсаторные трубы морских судов
ЛАЖ60-1-1	Детали морских судов.
ЛАН59-3-2	Детали химической аппаратуры, электромашин, морских судов
ЛЖМа59-1-1	Вкладыши подшипников, детали самолетов, морских судов
ЛН65-5	Манометрические и конденсаторные трубки
ЛМц58- 2	Гайки, болты, арматура, детали машин, советская разменная монета образца 1958 г., номиналом 1-5 копеек.
ЛМцА57-3-1	Детали морских и речных судов
ЛO90-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO70-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO62-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO60-1	Конденсаторные трубы теплотехнической аппаратуры
ЛС63-3	Детали часов, втулки
ЛС74-3	Детали часов, втулки
ЛС64-2	Полиграфические матрицы
ЛС60-1	Гайки, болты, зубчатые колеса, втулки
ЛС59-1	Гайки, болты, зубчатые колеса, втулки
ЛЖС58-1-1	Детали, изготовляемые резанием
ЛК80-3	Коррозионностойкие детали машин
ЛМш68-0,05	Конденсаторные трубы
ЛАНКМц75- 2- 2,5- 0,5- 0,5	Пружины, манометрические трубы

Литейные латуни

• Коррозионно стойкие,
• обычно с хорошими антифрикционными свойствами
• хорошие механические, технологические свойства
• хорошая жидкотекучесть
• малая склонность к ликвации

Литейные латуни
Марка	Область применения
ЛЦ16К4	Детали арматуры
ЛЦ23А6ЖЗМц2	Массивные червячные винты, гайки нажимных винтов
ЛЦЗОАЗ	Коррозионно-стойкие детали
ЛЦ40С	Литые детали арматуры, втулки, сепараторы, подшипники
ЛЦ40МцЗЖ	Детали ответственного назначения, работающие при температуре до 300
ЛЦ25С2	Штуцера гидросистемы автомобилей

Ювелирные сплавы

Ювелирные сплавы
Вид обработки	Цвет	Наименование сплава
литьё	жёлтый	Латунь в гранулах M67/33
литьё	зелёный	Латунь в гранулах M60/40
литьё	золотой	Латунь в гранулах M75/25
литьё	жёлтый	Латунь в гранулах M90

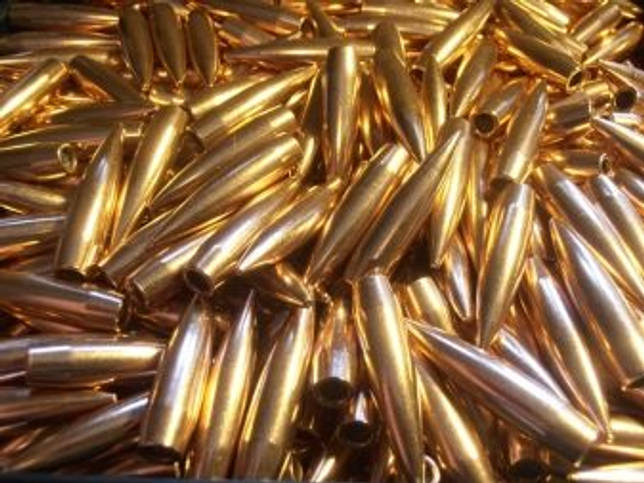

Патрон 308Win НПЗ FMJ латунь томпак

Существует два основных вида пули: оболочечные и полуоболочечные Оболочечные пули представляют собой остроносый колпачок из медного сплава (обычно латунь) или покрытого медью железа (так называемый биметалл), залитый с заднего конца свинцовым сплавом. Производятся абсолютно всеми изготовителями, отличаясь незначительно, в тех же калибрах, лишь формой, длиной и материалами оболочки и сердечника. NORMA называет их JAKTMATCH. Пули этого типа обладают слабой экспансивностью, но более высокими баллистическими качествами. Применяются как для целевой спортивной стрельбы (по мишеням), для «обкатки» новых стволов, так и для охоты по птице (в тех регионах, где разрешена охота по птице с использованием нарезного оружия, в России таких немного). Все без исключения остальные ниже перечисленные типы пуль могут применяться по всем остальным объектам охоты, включая крупных и опасных, как в нашей стране, так и за ее пределами. Главное, чтобы калибр карабина соответствовал дичи, на которую планируется охота.

Основные виды оболочечных пуль: FMJ, FPJ, JHP, JHC Полуболочечные пули представляют собой тоже колпачок, только «перевернутый наоборот», т. е. свинец залит с переднего конца, за счет чего передний носик остается более тупым и оголенным. Экспансивность несравненно более высокая, это самый распространенный тип пуль для охотничьих нарезных патронов. Производятся тоже всеми без исключения производителями боеприпасов под разными названиями. Например, MEGA у LAPUA, HAMMERHEAD у SAKO, GAME KING у SIERRA, ALASKA у NORMA и др. Есть варианты покрытия выступающих свинцовых носиков пуль другими составами, например, SILVERTIP у WINCHESTER, но сути это не меняет, это обычная полуоболочка.

Основные виды полуоболочечных пуль: HP, SJHP, SP, ST

Значение на рынке товаров

ЗМЖ недавно появился на прилавках магазинов, но уже приобрёл известность у диетологов и людей, ведущих здоровый образ жизни. В развитых европейских странах и США продукт давно употребляется и приветствуется простыми людьми. Секрет его популярности заключается в доступности, низкой стоимости и питательности.

Пищевая промышленность перестала напрямую зависеть от животноводческой отрасли. Это позволяет повысить ассортимент и объёмы продукции, на которую уже не влияет сезонность, условия при транспортировке. Увеличились сроки хранения изделий. Всё это имеет огромное значение для российской пищевой промышленности, благополучно влияет на развитие отрасли.

Но почему существует много толков вокруг ЗМЖ? Причина в неосведомлённости населения. Всё неизвестное кажется опасным. Вдобавок СМИ накручивает страх. Появилось много недобросовестных производителей, которые обманывают потребителя.

Химический состав и основные характеристики

Известный многим сплав цинка с медью применяется на протяжении длительного периода. Примером можно назвать то, что он использовался при изготовлении первых орудий труда и некоторых украшений, а также домашней утвари. Томпак также был получен несколько столетий назад и активно применялся человеком. В простонародью он также имеет названия: симилор, ореид, хризохалк, хризоин, принцеталл.

Определенный химического состава располагает к широкому распространению сплава. Примером можно назвать активное использование томпака при изготовлении различных подделок и декоративных элементов, так как он напоминает золото.

При этом состав сплава существенно отличается, меди от 88 до 97%, цинка не более 10%.

Не стоит забывать о том, что прочность и другие свойства во многом зависят от концентрации цинка. Также этот элемент во многом определяет цвет материала. За счет существенного увеличения цинка в составе цвет от красного меняется до светло-желтого, который свойственен золоту. Кроме этого, происходит изменение нижеприведенных качеств:

1. Существенно повышаются антифрикционные свойства.
2. Повышаются химические и технологические характеристики.
3. Существенно снижается стоимость в сравнении с ценой чистой меди.

Применяемый томпак характеризуется довольно большим количеством достоинств, к которым можно отнести следующее:

1. Материал характеризуется повышенной устойчивостью к воздействию коррозии.
2. Существенно повышается износостойкость поверхностного слоя.
3. Сплав обладает повышенной свариваемостью.
4. Высокая пластичность во многом определяет возможность применения при применении изделий, на которые наносится гравировка.
5. Есть возможность подвергать поверхность нанесения эмали и золотого порошка.
6. Отсутствие магнитных свойств также можно назвать важным свойством материала, которое должно учитываться.

Проведенные исследования позволяют определить основные свойства томпака. Они следующие:

1. Твердость достигает 145 МПа.
2. Температура плавления составляет 1040 градусов Цельсия.
3. Относительно невысокий коэффициент трения.
4. Предел прочности создаваемого изделия около 520 МПа.
5. Относительное удлинение составляет 3%.

В целом можно сказать, что томпак обладает исключительными эксплуатационными характеристиками. Именно они определяют область применения.

Химический состав и основные характеристики

Сплав меди с цинком, который всем хорошо известен под названием «латунь», люди начали использовать еще с античных времен, изготавливая из него оружие, орудия труда, посуду и многие другие изделия. Изначально вместо цинка, открытого учеными всего 5 столетий назад, для получения такого сплава применяли цинкосодержащую руду – галмей. Сам томпак был изобретен в XVII веке. Считается, что автором химического состава этого сплава стал англичанин Кристофер Пинчбеккер.

Благодаря своим характеристикам (в первую очередь, очень красивому цвету) томпак буквально за несколько десятков лет стал известен во всем мире. К слову сказать, огромную популярность данный сплав завоевал у мошенников, которые выдавали изделия из него за золотые, обманывая доверчивых граждан и зарабатывая на этом большие деньги. Как раньше, так и сейчас в обиходе и среди специалистов можно услышать разные названия томпака:

• принцеталл;
• хризохалк;
• симилор;
• ореид;
• хризорин.

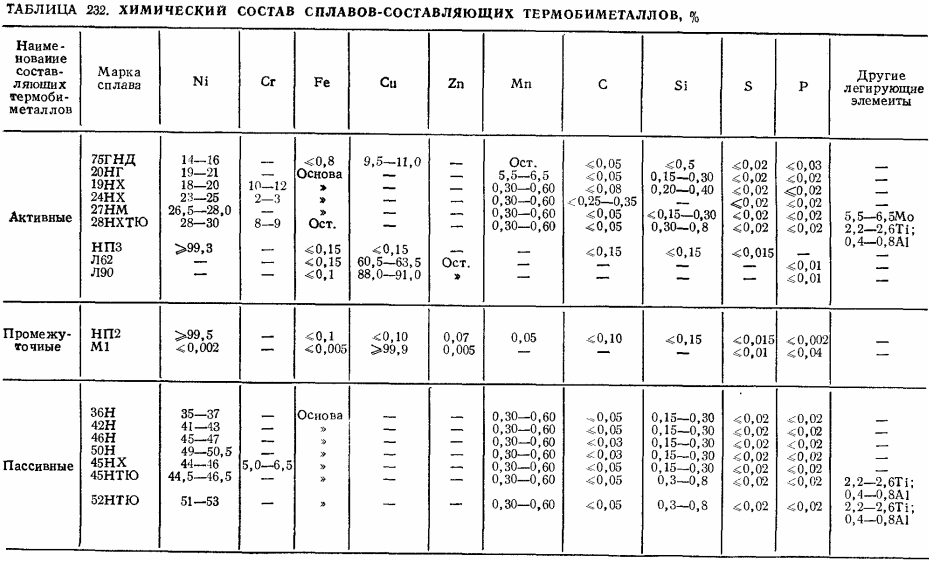

Холоднокатанная латунная лента Л90 – материал, из которого впоследствии изготавливают изделия из томпака

Томпак, как уже ясно из всего вышесказанного, является сплавом меди и цинка, при этом первого элемента в томпаке содержится 88–97%, а второго (цинка) – не более 10%. Существует еще такой материал, как полутомпак. Это сплав, в химическом составе которого 10–20% цинка.

Количество цинка в составе любой латуни, в том числе и томпака, влияет не только на характеристики сплава, но и на его цвет. Так, при увеличении содержания этого элемента в составе латуни цвет ее поверхности меняется от красного до светло-желтого. Увеличение количественного содержания цинка в химическом составе томпака позволяет добиться:

• получения благородного золотого цвета;
• улучшения антифрикционных характеристик;
• хороших механических и технологических характеристик;
• значительного снижения стоимости (если сравнивать ее с ценой чистой меди).

Химический состав медных сплавов, используемых для имитации золота

Томпак обладает целым перечнем достоинств, к числу которых следует отнести:

• исключительно высокую устойчивость к коррозии;
• повышенную износостойкость;
• хорошую свариваемость с различными материалами (сталью, цветными и благородными металлами);
• высокую пластичность (что позволяет использовать для обработки томпака методы пластической деформации, наносить на поверхность изделий из него гравировку);
• подвергаемость эмалировке и золочению;
• немагнитность.

Томпак также обладает следующими характеристиками:

• твердость – до 145 МПа;
• температура, при которой сплав начинает плавиться, – 10450 Цельсия;
• коэффициент трения: без применения смазки – 0,44; при использовании смазочных материалов специального типа – 0,074;
• предел прочности, измеряемый при растяжении, – 440–520 МПа;
• относительное удлинение, которое материал получает после разрыва, – 3%;
• плотность материала – 8780 кг/м3.

Современные производители выпускают томпак в виде листового проката или в брусках, что и предопределяет варианты дальнейшего использования такого материала. Точно узнать о том, какие элементы и в каком количестве входят в химический состав сплава, можно по его маркировке. Так, буква «Л», обязательно присутствующая в обозначении томпака, означает, что перед нами латунь. Цифры, стоящие после этой буквы, указывают на то, сколько в составе сплава содержится основного металла – меди. В такой латуни, кроме меди и цинка, обязательно есть примеси, точное количество которых можно узнать из специальных таблиц. Следует иметь в виду, что сплавы, в которых меди менее 90% (Л85, Л80 и др.), относятся к категории полутомпак.

Сравнение по техническим и пользовательским характеристикам

Срок службы. Гладкая внутренняя поверхность стальных труб, покрытых снаружи алюминиевой рубашкой, не способствует отложениям известковых и солевых отложений.

Обычный срок службы у биметаллических радиаторов составляет более 20 лет, и здесь соперником у них может быть только чугун.

Считается что из-за ненадежного лакокрасочного покрытия и недостаточной коррозиестойкойсти стали, срок эксплуатации стальных приборов ниже и находится в пределах 15-20 лет.

Теплоотдача радиаторов — понятие относительное. Алюминий отличается высоким коэффициентом теплоотдачи. Биметаллическая секция имеет теплоотдачу около 200 Вт. У стальных секций одинаковой площади этот показатель почти в два раза ниже.

Свойства и состав псевдодрагоценной латуни

Латунь известна уже очень давно, со времен древних римлян, и это несмотря на то, что цинк был открыт всего V столетий назад. В те далекие времена античности в упомянутый сплав вносили вместо чистого Zn галмей (цинковую руду).

А вот томпак, который мы знаем сегодня, был изобретен Кристофером Пинчбеккером в XVII веке. Сплав получил распространение не только в Англии, уже через несколько десятков лет о нем узнали во всем мире.

И кстати, многие мошенники разбогатели, выдавая монеты, разные украшения и изделия из этого вида латуни за золотые. Сегодня в обиходе можно встретить и иные названия этого сплава – симилор, принцеталл, хризохалк, ореид и хризорин.

Как вы уже догадались, это сплав меди и цинка. Содержание первого элемента колеблется в пределах от 88 до 97 %, а второго не более 10%. Если увеличить долю Zn до 10–20%, тогда получится полутомпак. Содержание последнего элемента влияет на свойство латуни и ее цвет. С его увеличением окрас изменяется от красного к желтому.

Иногда слитки томпака по фото можно перепутать с благородным золотом. Подобное изменение приводит к улучшению антифрикционных, технологических и механических свойств, а стоимость, напротив, снижается. Это обусловлено относительной дешевизной цинка по сравнению с медью.

Материал обладает великолепными антикоррозионными свойствами и износостойкостью. Он прекрасно сваривается с различными сталями и благородными металлами. Отличается повышенной пластичностью. Легко поддается эмалированию и золочению, ковке, волочению и гравировке.

Твердость материала достигает 145 МПа. Температура, при которой начинается процесс плавления, составляет 1045 °C. Без применения смазки коэффициент трения равен 0,44.

Если использовать специальные смазывающие вещества, то этот показатель можно снизить до 0,074. При растяжении предел прочности колеблется от 440 до 520 МПа, а относительное удлинение после разрыва составляет около 3%. Латунь Л90 имеет плотность 8780 кг/м3.

Для получения заданных характеристик в состав сплава томпак вводят дополнительные элементы. Содержание их всего несколько десятых процента. В результате получается материал с идеальным соотношением пластичности и прочности, прекрасным внешним видом и приемлемой ценой.

Сплав в зависимости от дальнейшей судьбы может быть листовой или в брусках. В маркировке первой указывается буква «Л», затем следует процентное содержание меди. Например, Л96 состоит из 95–97 % Cu, не более 0,2 % примесей и остальное – Zn.

Реанимирование поверхности от окиси

Благодаря износостойкости латунь и все ее виды называют «вечным металлом». Но это не означает, что за изделиями из этих сплавов не нужно ухаживать. Они, как и серебро, темнеют, особенно этому способствует контакт с водой. Исправить ситуацию легко, рассмотрим несколько способов чистки латуни.

Для самого простого случая понадобится ацетон, мыло, вода и ватный диск. Готовим слабый мыльный раствор, а вату пропитываем ацетоном. Хорошенько протираем изделие диском, а затем моем в растворе. Осталось высушить и наслаждаться великолепным видом. Второй метод тоже доступен любой хозяйке. Понадобится металлическая емкость минимум на 3 литра, вода, 250 мл простого уксуса и 25 г соли. Смешиваем все составляющие, помещаем в раствор латунное изделие и ставим кастрюлю либо миску на огонь. Доводим до кипения и при необходимости подливаем чистую воду. Продолжаем до тех пор, пока латунная вещь не очистится.

Следующий способ может быть опасен для кожи и глаз, поэтому требует осторожности. Чтобы очистить томпак этим методом, в пластиковой таре смешиваем 10 литров воды и 200 г щавелевой кислоты

Этот способ используют для обработки крупных изделий. Обязательно придерживайтесь техники безопасности. Наденьте резиновые перчатки и респиратор. Аккуратно помещаем изделие в емкость с раствором и оставляем там на несколько часов. Затем очень осторожно извлекаем и натираем сухой ветошью.

Это интересно: Резец для токарного станка по металлу, какие бывают: виды (типы), маркировка, обозначение

Еще очистить потускнения можно с помощью лимона. Разрежьте фрукт и погрузите его в поваренную соль, а затем натрите обрабатываемую поверхность. Если необходимо еще и отполировать, тогда пригодится простая зубная паста. Втирайте ее хлопковой тканью, а потом промойте элемент в чистой проточной воде.

Прежде чем проводить чистку, убедитесь, что изделие действительно сделано из латуни, а не покрыто ей. Для этого просто поднесите магнит. Томпак никак не отреагирует. Если вещь всего лишь покрыта тонким слоем сплава, не используйте абразивные вещества, так можно легко повредить поверхностный слой.

Первый способ

Готовим раствор, состоящий из 3 л воды, столовой ложки с небольшой горкой соли (25 г) и стакана обычного уксуса. В этот раствор следует поместить изделие и прокипятить его до полного очищения поверхности. По мере необходимости, нужно подливать воду до первоначального объема. После очистки предмет промывают проточной водой и высушивают.

Второй способ

Предмет, который необходимо очистить, аккуратно помещается на несколько часов в раствор, состоящий из 10 л воды и 200 мл щавелевой кислоты. Для его изготовления необходимо использовать пластиковую тару. Используют такой объем раствора для очистки крупных изделий. При очистке небольших предметов и необходимости использования меньшего количества раствора, можно пропорционально уменьшить объем компонентов. Этот способ потенциально опасен для кожи и глаз, поэтому в случае его применения необходимо использовать резиновые перчатки и респиратор в качестве мер индивидуальной защиты. После очистки изделие необходимо тщательно промыть под струей воды и натереть сухой ветошью.

Третий

Необходим раствор, содержащий воду и мыло. Также нужен ацетон. В ацетоне смачивается ватный тампон или диск, которым тщательно протирается изделие. После такой обработки его промывают мыльной водой до полного восстановления первоначального блеска поверхности и обязательно протирают насухо.

Четвертый способ

Наиболее простой — очищаемую поверхность изделия протирают половинкой лимона или лайма, которую предварительно обмакивают в поваренную соль. После такой очистки поверхность можно отполировать обычной зубной пастой и хлопковой тканью, как щадящим абразивным полирующим составом. Затем нужно промыть предмет в проточной воде и насухо вытереть.

Пятый способ

Нужно купить в торговых сетях чистящее средство для цветных металлов. Чаще всего оно продается в виде тюбиков с кремом или пастой, и применить его в строгом соответствии с инструкцией.

Шестой способ

Отполировать изделие с помощью пасты ГОИ. Полностью это средство называется паста Государственного Оптического Института и была разработана около 80 лет назад. Для очистки и полировки изделия пасту нужно нанести на мягкую ткань. Наносится несколько капель веретенного масла для лучшего растворения пасты, и затем медленными движениями изделие полируется. После полировки вещь промывается для обезжиривания и насухо вытирается.

Коррозионная стойкость

Во многом рассматриваемый материал пользуется популярностью по причине высокого показателя коррозионной стойкости. За счет этого:

• Сплав томпак применяется при изготовлении различных декоративных изделий, которые не теряют свои свойства на протяжении длительного периода. Примером является посуда или недорогие украшения.
• Существенно продлевается эксплуатационный срок изделий. Коррозия не только портит декоративные качества, но снижает основные свойства.
• Достичь высокой коррозионной устойчивости можно за счет использования меди в качестве основы состава. Подобный материал не реагирует на воздействие влаги и некоторых химикатов.

Однако, со временем из-за воздействия повышенной влажности происходит появления оксидной пленки. Она существенно снижает декоративные качества получаемого изделия.

Рассмотрим, как легирующие элементы оказывают влияние на свойства латуней.

• Олово значительно увеличивает антикоррозийные свойства в морской воде, повышает прочность сплава. Латуни с оловом часто называют морскими.
• Марганец увеличивает прочность, сопротивление коррозии. Марганцевые латуни часто сочетают с оловом, железом и алюминием.
• Никель повышает коррозионные свойства и прочность в различных средах.
• Кремний понижает прочность и твердость, а также улучшает свариваемость. Латуни, содержащие кремний и свинец, обладают хорошими антифрикционными свойствами. Такими сплавами можно заменить более дорогостоящие, например оловянные бронзы.
• Свинец значительно улучшает обрабатываемость резанием, но в тоже время ухудшает механические свойства. Свинцовые латуни называют автоматными, так как они обрабатываются на станках-автоматах. Данный сплав является самым распространённым.
• Алюминий снижает летучесть цинка, за счёт образования на поверхности расплавленной латуни защитной плёнки (оксида алюминия).

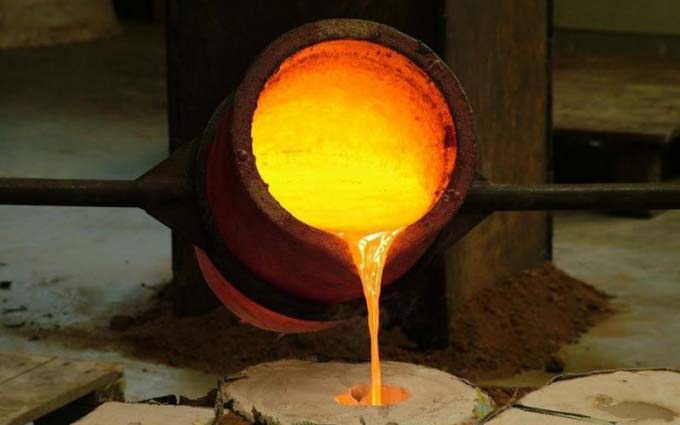

Можно ли расплавить латунь в домашних условиях?

Сплав в домашних условиях плавить не рекомендуется.

Основные проблемы:

• Температурные ошибки. Для полного расплавления меди и цинка придется довести объект до температуры не менее 950 градусов. Сделать такую печь на практике не слишком легко, поскольку для этого понадобятся огнеупорные детали. Также Вам придется поддерживать высокую температуру в течение длительного времени, что приведет к большому расходу топлива.
• Коррозия и образование оксидов. При расплавлении латунной детали частицы меди и цинка начнут активно вступать в реакцию с воздухом. Это может привести к образованию сложных соединений. В состав которых помимо меди и цинка входят кислород, азот, углерод, другие вещества. Из-за этих добавок значительно повышается хрупкость выплавленной детали, что может сделать ее бесполезной.

Именно поэтому латунь рекомендуется переплавлять на специальных фабриках или заводах, где созданы необходимые условия (температура, защитная среда и так далее). Однако на практике многие люди все же выполняют переплавку латуни и в домашних условиях. В результате домашнего литья можно получить деталь среднего качества. Такие детали не рекомендуется использовать на объектах, сопряженных с опасностями (автомобильные детали, электрическое оборудование, арматура на больших зданиях).

Советы

Однако такие детали можно применять в домашнем хозяйстве (скажем, можно сделать латунные болты, шурупы или уголки для крепления объектов интерьера). Для выплавки латуни в домашних условиях нужно сделать печь, которая способна выдерживать до температуры выше 1000 градусов по цельсию (температура плавления в домашних условиях стандартная — 880-950 градусов). Чтобы укрепить печь, рекомендуется установить на печь металлический каркас (оптимальный сплав — легированная сталь).

Также Вам нужно будет изготовить или купить тигель, в котором будет происходить выплавка металла. Тигель следует делать из графита или шамотного кирпича. Эти материалы не плавятся при высоких температурах (температура расплава латуни в домашних условиях составляет 950 градусов). Также эти материалы не крошатся и не вступают в контакт с воздухом, что хорошо влияет на качество выплавки. Делать такую печь рекомендуется из огнеупорного кирпича, а для соединения отдельных элементов друг с другом следует использовать термостойкий раствор.

Для нагрева можно использовать древесный уголь. Главный плюс угля заключается в том, что его применение минимизирует риск образования вредоносных добавок, ухудшающих качество выплавленной детали. К сожалению, применение угля для переплавки латуни — очень дорогое мероприятие. Поэтому для переплавки следует применять электрические индукторы-нагреватели. Минимальная мощность тока должна составлять 25 киловатт, поскольку в противном случае не удастся получить нужную температуру для расплавления латуни.

Процедуру плавления следует проводить в хорошо вентилируемом помещении. Причина — расплавленный цинк будет вступать в реакцию с кислородом, что приведет к образованию оксидов. Цинковые оксиды в больших количествах могут представлять опасность. Для расплавки Вам также понадобятся инструменты — перчатки, мощная маска и щипцы для перемещения тигла с расплавленным металлом. Щипцы рекомендуется покупать из инструментальной стали, поскольку такая сталь устойчива к воздействию высоких температур.

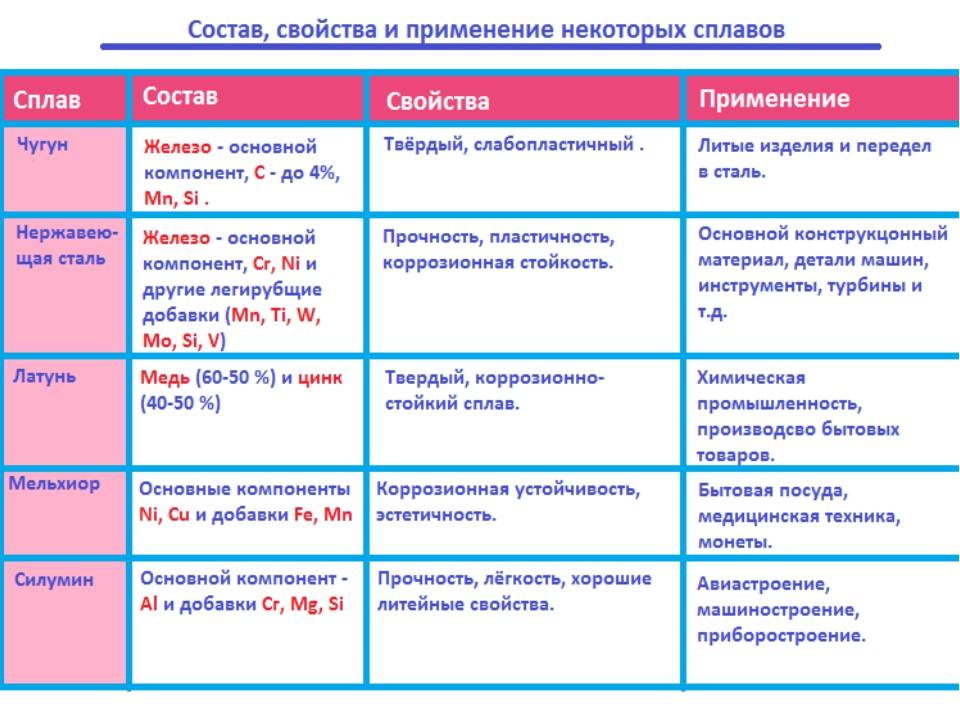

Основные отличия сплавов

Несмотря на схожий внешний вид из-за использования меди в качестве основы, бронза и латунь имеют определенные отличия, что обосновывается добавлением олова и цинка. Благодаря этому сфера применения обоих материалов довольно широка и разнообразна.

Бронза довольно часто используется скульпторами. Она отлично подходит для производства памятников, скульптур, бюстов, оград и других художественных изделий. Она может сотни лет стоять, не изменяя формы и структуры. Латунь для таких целей используется довольно редко, что связано с высокой пластичностью этого сплава, которая негативно влияет на долговечность и износостойкость скульптур.

Латунь и бронза

Из-за своих свойств, одним из которых является устойчивость к соленой морской воде, бронза раньше широко использовалась в морском деле. Чтобы латунь обрела такое же свойство, необходимо добавить такие легирующие компоненты, как алюминий, олово или свинец.

Несмотря на внешнюю схожесть, имеются небольшие различия между бронзой и латунью, которые можно рассмотреть невооруженным глазом. Следует выделить основное – отличие бронзы и латуни по цвету. Бронза имеет темно-коричневый оттенок, латунь в свою очередь светлее, напоминая золото из-за желтоватого оттенка.

Следует выделить основные отличия этих двух сплавов:

• Бронза производится способом сплавления меди и олова, с возможным добавлением различных примесей. Латунь получают путем производства сплава меди и цинка, но также, как и бронза, она может иметь в составе дополнительные компоненты.
• Бронза отличается крупнозернистой структурой, латунь, в свою очередь, мелкозернистая и довольно гладкая. Увидеть структуру можно рассмотрев металлические изделия на изломе.
• Бронза имеет темно-коричневый оттенок, латунь – желтоватый.
• Бронза устойчива к воздействию агрессивной внешней среды, латунь же может разрушаться даже под воздействием морской воды. В этом заключается разнообразие сфер применения сплавов.
• Изделия из бронзы намного прочнее и тяжелее латунных, а также отличаются повышенной износостойкостью.
• Благодаря своим свойствам, в промышленности бронза используется намного чаще, но латунь применяется в составе биметалла сталь-латунь, свойства которого превышают свойства бронзы.

Несмотря на многие отличия, определить в быту из какого сплава изготовлено изделие довольно сложно, но воспользовавшись несколькими методами можно справиться с этой задачей.

Что это такое?

Томпак — это одна из многочисленных разновидностей латуни, в которой в определенной пропорции сочетаются цинк и медь. Сравнение этого металла с золотом основано лишь на внешнем сходстве, поскольку по химическому составу, характеристикам и прочим особенностям эти два металла являются совершенно разными. Хоть латунь известна человечеству давно, но о томпаке заговорили впервые лишь в восемнадцатом веке – после открытия, совершенного Кристофером Пинчбеккером. В то время подобный сплав активно использовался в Англии. И только спустя несколько пару десятков лет его популярность распространилась на другие страны.

На сходстве томпака с ювелирным минералом многие нечестные на руку люди смогли неплохо заработать, выдавая монеты и ювелирные изделия из латунного сплава за настоящие, сделанные из золота.

Для томпака характерно немало достоинств:

• хорошая устойчивость к образованию коррозийных повреждений;
• отличные показатели износостойкости;
• хорошие способности свариваемости с другими металлами;
• пластичность является достаточной для применения методов деформации и гравирования;
• возможность эмалировки и золочения;
• невосприимчивость к магнитам.

Отдельного внимания заслуживает одна из разновидностей металла, получившая название полутомпак. Его отличие от томпака заключается в процентном содержании цинка, которое может находиться в пределах 10–20%. Такая особенность объясняет изменение основных свойств металла:

• насыщенный желтый цвет;
• снижение пластичности;
• повышение тугоплавкости.

Такие характеристики позволяют использовать полутомпак для производства некоторых технических деталей. Такая разновидность металла менее распространена по сравнению с томпаком. Это объясняется наличием большого числа недостатков из-за высокого содержания цинка в нем.

Химический состав

Основные добавки для легирования – металлы. Вариативность количественного состава и массовой доли дает возможность получать различные марки. Просто железо по своим техническим свойствам – низкое качество конечного продукта: низкая прочность и высокая коррозийность требуют добавления компонентов, которые будут улучшать качество. Однако на практике доказано, что, повышая одно свойство, понижаются другие. Так высоколегированная нержавейка имеет низкие показатели механической прочности, а высококачественные углеродистые стали с получением прочности, получают коррозийность.

Главные компоненты химического состава стали – углерод и железо, причем углерода должно быть не больше 2,14%, железа не меньше 50%. Количество углерода в составе определяет ее классификацию: низкоуглеродистые, среднеуглеродистые, высокоуглеродистые.

Если процент содержания углерода достаточно высок, то сплав получается с высокой твердостью, но прочность снижается.

Чтобы добиться нужных эксплуатационных свойств, вводятся химические легирующие элементы, которые разделяют сталь на три класса:

• с низким содержанием легирующих компонентов (до 2,5%);
• среднелегированные – до 10%;
• высоколегированные – до 50%.

Это указывается в маркировке числом процентного содержания для каждого элемента. Если нет числа, то это означает, что добавок меньше 1,5 %. Показатели углерода не отображаются, так как он присутствует во всех композициях. Содержание углерода стоит в начале маркировки. Такая же маркировка указывает на назначение сплава. Здесь также буквы, которые расположены в определенном порядке: начало, середина, конец.

Сплавы в стоматологии ортопедической

Металл в стоматологии занимает центральное место среди материалов. Из стоматологических сплавов отливают (или штампуют) большинство несъёмных протезов, каркасы съемных протезов. Сплавы в стоматологии используют как вспомогательные материалы, для пайки и штамповки. Из них делают стоматологические инструменты.

План статьи:

• Классификация металлов и сплавов в стоматологии
• Конструкционные сплавы металлов в ортопедической стоматологии
• Благородные сплавы металлов в стоматологии
• Неблагородные сплавы в ортопедической стоматологии
• Вспомогательные сплавы металлов в стоматологии
