Толщина стяжки под тёплый пол водяной: последовательность работ и соблюдение правил

Каким требованиям должна соответствовать стяжка

В отношении стяжки нет каких-либо нормативных документов. Существуют определённые правила, одно из которых состоит в том, что тёплый пол электрический, под стяжку будет он или нет, делается на ровной поверхности. Это, кстати, относится и к напольному покрытию. Так что, обеспечение ровного пола является непременным требованием его дальнейшей отделки. Для выравнивания может использоваться как классическая стяжка, так и другие приёмы и технологии, например, самовыравнивающиеся полы.

Такая толщина стяжки под тёплый пол обеспечит его быстрый и равномерный прогрев и в то же время достаточную прочность.

Толщина стяжки для теплого пола

Кроме того, такая толщина обеспечит равномерную сушку стяжки. Если появляются трещины в стяжке тёплого пола, то это не сулит в будущем надёжной работы. Причиной этого служат два отрицательных фактора:

1. Трещины препятствуют равномерному прогреву пола и обогреву помещения.
2. Вследствие наличия трещин и нарушения равномерного распространения тепла, возникнут локальные участки с повышенной температурой, что приведёт к перегреву нагревательных элементов, следствием чего будет сокращение их ресурса и быстрый выход из строя.

Так что появление трещин – тревожный симптом, говорящий о неправильном выполнении стяжки и призывающий принять своевременные меры к устранению нарушений. Здесь необходимо отметить ещё один момент. Цемент набирает прочность четыре недели, поэтому в течение этого срока желательно не проводить никаких работ и ждать высыхания стяжки.

Трещины на бетонной стяжке

Для получения качественного результата после выполнения заливки помещение лучше всего затемнить и принять меры от возникновения сквозняков. Это необходимо для обеспечения одинаковых условий для высыхания по всему помещению. Через сутки стяжку можно закрыть полиэтиленовой плёнкой и ждать полного застывания раствора.

Преимущества и недостатки водяного тёплого пола

Основной плюс
гидравлических полов — обеспечение горизонтального равномерного прогрева помещения.
При этом распространение тепла происходит вертикально, что создаёт здоровый
микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж
такой системы для помещений с высокими потолками.

Если рассматривать
водяные конструкции с эстетической стороны, то они также выигрывают, так как не
видны, и не занимают полезного пространства. Помимо этого, как уже говорилось
выше, они более экономичны при использовании.

Эффективность работы
водяных полов зависит от  хорошей
теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но
монтаж такой системы в ванной комнате или туалете имеет свои недостатки —
возможность перегрева поверхности, так как чаще нагревательный элемент
подсоединяется к полотенцесушителю.

Кроме того, такие полы
отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает
наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно
утяжеляет конструкцию, поэтому требуется провести работы по укреплению
перекрытий.

Для чего нужна демпферная лента и деформационный шов?

Рантовая (демпферная) лента изготавливается из вспененного полиэтилена на самоклеющейся платформе. В среднем толщина материала составляет 6-8 мм, а ширина – 120-180 мм. Лента нужна для компенсации температурных расширений стяжки в сезон отопления, также за счет нее удается избежать образования теплового моста между слоем бетонного покрытия и стенами.

Монтаж демпферного материала осуществляется по всему периметру помещения внизу стен, которые уже доведены до состояния чистовой отделки. Лента оснащена специальным фартуком из ПЭТ-пленки, им закрывается стык между демпфером и теплоизоляцией, чтобы во время заливки раствор не затекал в этот промежуток.

При организации бетонного покрытия для гидравлического обогрева нельзя упускать из вида такой важный момент, как деформационный шов. Обычно его делают:

• в помещениях со сложной конфигурацией;
• когда длина стены превышает 8 м или отношение ширины помещения к его длине составляет менее 1:4;
• под порогом в проемах дверей.

Высота шва зависит от того, какая планируется толщина стяжки теплого водяного пола, при этом следует учитывать, что верхняя граница шва должна находиться на уровне финишного покрытия. Армирующая сетка, которая укладывается на трубы, обязательно прерывается в местах разделительных швов.

Допустимо использование эластичного материала для шва, толщина которого составляет не менее 10 мм. Альтернативное решение: воспользоваться демпферной лентой, склеив два ее отрезка.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы. При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность

Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;

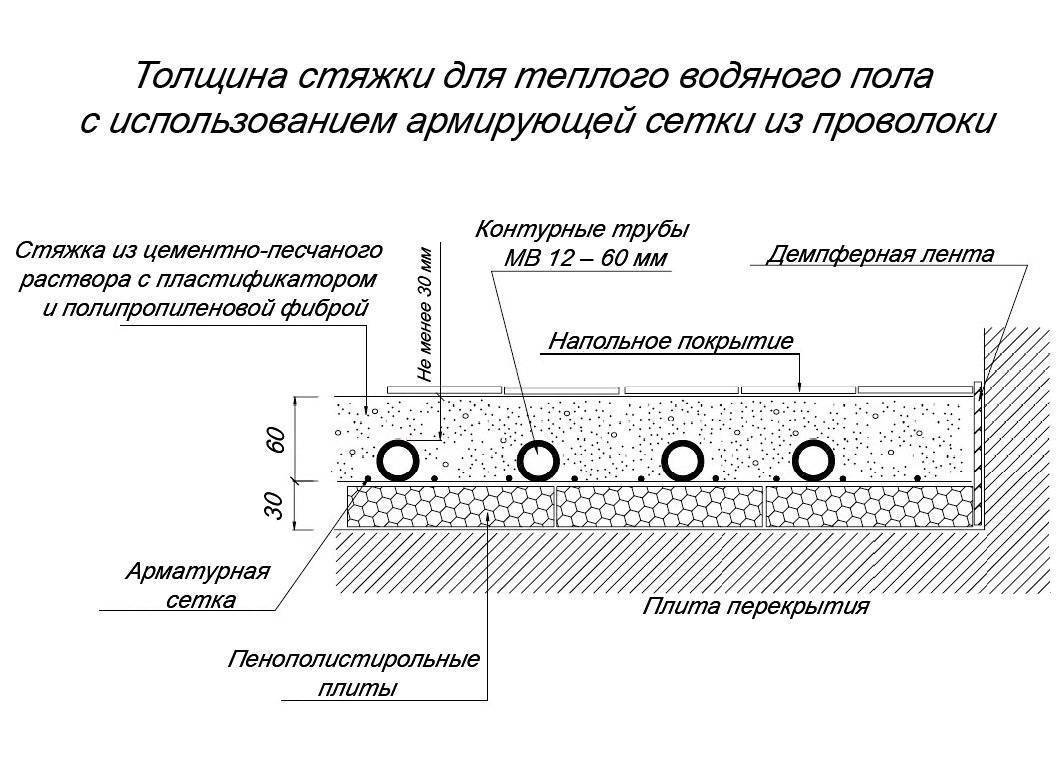

• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

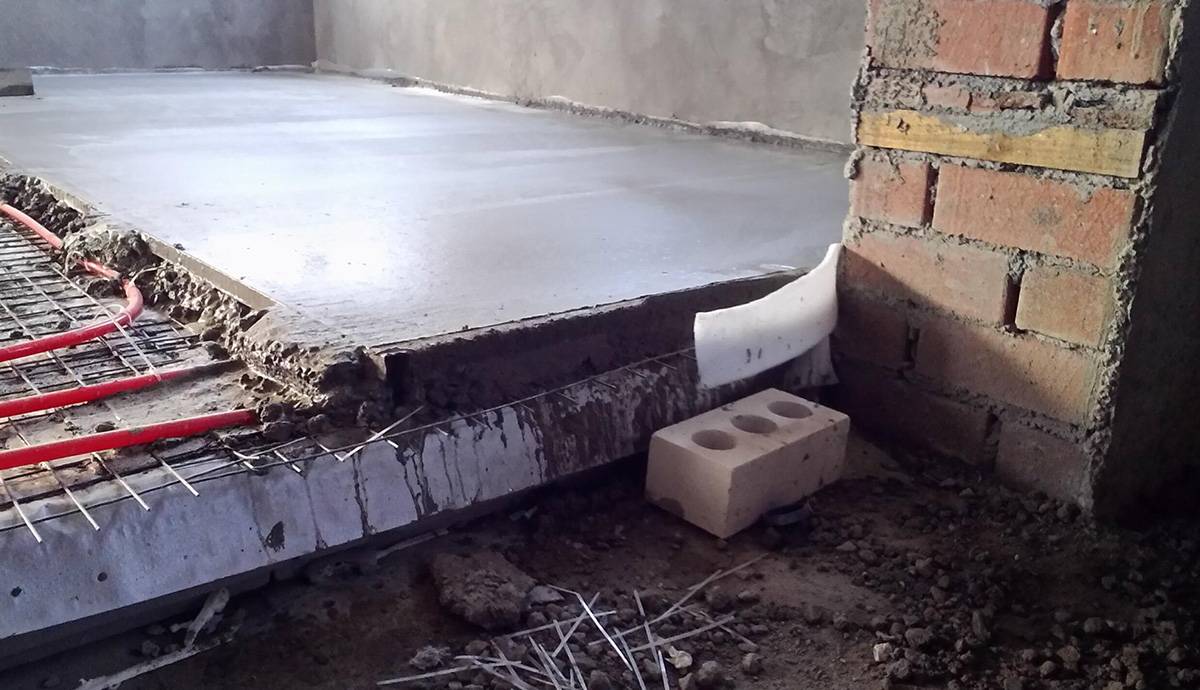

Оптимальная толщина стяжки.

Что влияет на толщину тёплого пола

Основной компонент,
который оказывает существенное влияние на толщину конструкции водяного тёплого
пола — стяжка. Её размер играет важную роль при монтаже инженерных водяных
коммуникаций, без неё пол не получится идеально ровный, а система не будет
правильно работать.

Размер заливочного
слоя для водяной тёплой системы следует рассчитывать для каждой комнаты в
отдельности.

Существуют следующие
виды стяжки: мокрая, полусухая и сухая:

1. Мокрая — это раствор из цемента и
   песка, разбавленный водой. Допустимая для использования марка цемента не ниже
   М-300, а песок просеянный, карьерный. Для полов с обогревом рекомендована смесь
   с добавками, в качестве которых применяются пластификаторы и фибра.
2. Полусухая — состоит из аналогичных
   компонентов, что и в мокром виде, лишь уменьшено содержание воды.
3. Сухая — это сыпучий материал
   (керамзит).

 Кроме того, бетонная основа различается по
величине. На её размер влияет:

• предназначение помещения и самого пола;
• чистовое покрытие, которое планируется монтировать;
• тип почвы — если укладка производится на грунт;
• вид черновой основы — бетонная, деревянная или грунт;
• размер труб — чаще используется изделие с внутренним диаметром 16 мм, и 20 мм внешним;
• высота потолков;
• планируемая температура в помещении.

Также, на толщину
бетонного слоя оказывают влияние условия, при которых будет монтироваться
водяной тёплый пол, марка цемента и характеристики армирующего изделия.

Что стоит учитывать при выборе толщины стяжки?

Размер бетонного слоя зависит не только от желаемых показателей системы утепления, но также и от того, какое покрытие применяется для пола. Дело в том, что разные материалы требуют различной степени прогрева. Так, наиболее оптимальным вариантом будет паркет.

Такое покрытие не требует огромного тепла для прогрева, поэтому можно использовать едва ли не минимальный слой бетона.

Поэтому обязательно нужно позаботиться о максимальном слое бетона, ведь иначе в помещении будет царить холод. Различные другие варианты полового покрытия не имеют значительных особенностей, поэтому подбирать можно едва ли не любую толщину бетона.

Как правильно рассчитать толщину заливки

При планировании строительства и расчете сметы, необходимо учитывать высоту слоя, который будет укладываться под систему подогрева. Это влияет на количество закупаемого материала.

Работа обогревательной системы также зависит от объема заливки над ней. Если сделать ее очень тонкой, то нагрев напольного покрытия будет неравномерный, а сама система и «пирог» быстро выйдут из строя. Возможно образование трещин в напольном покрытии. Но зато топлива для прогрева здания нужно значительно меньше.

Слишком толстый слой заберет на себя большую часть тепла. Если это произойдет в помещении с высокой проходимостью, то возможен разрыв материала из-за перегрева и чрезмерной нагрузки. Чтобы избежать разрушения напольного покрытия, необходимо организовать компенсационные швы. Также при слишком толстом слое повысятся затраты на топливо.

Универсальных значений для объема заливки нет, она зависит от множества факторов и рассчитывается индивидуально не только для каждого дома или квартиры, но и для каждой комнаты. Тем не менее, есть три вида стяжки по толщине:

1. Минимальная (около 2 см, укладывают без армирования с помощью самовыравнивающихся смесей).
2. Средняя (оптимальная) – 5-7 см.
3. Максимальная – до 17 см.

В СНиП указано, что к диаметру труб, используемых в конструкции теплого пола, необходимо добавить 1-1,5 см слоя раствора. Например, при использовании труб диаметром 2 см к этой высоте добавляют еще 1,5 см и получают толщину слоя заливки 3,1-3,5 см.

Количество смеси рассчитывается по формуле: площадь комнаты умножить на высоту наливного пола. Раствор должен скрыть по высоте каждую трубу отопительной системы. Использование дополнительных твердых добавок в смесь позволяет уменьшить высоту заливки на несколько сантиметров.

Что влияет на необходимую толщину слоя бетона

Толщина стяжки для водяного теплого пола рассчитывается с учетом следующих данных:

• Желаемая температура в готовом здании или квартире – чем теплее должно быть в комнате, тем тоньше слой.
• Наличие уклона у основания – если черновой пол очень кривой, стяжку делают и под трубами, и над ними.
• Тип смеси или раствора: не менее 3 см – для мокрого состава с фиброволокном и пластификатором; не менее 4,5 см – для полусухого раствора; не менее 5 см – для мокрой смеси ЦПС или бетона.
• Конфигурация комнат.
• Диаметр труб водяной системы – для организации подогреваемых полов используются трубы не больше 2,5 см в диаметре (как правило для жилых комнат достаточно 1,6 см).
• Высота потолка в помещении.
• Материал основания (бетон, дерево, грунт).

Толщина наливных полов

Как вы догадались из названия, наливные полы — это те, которые наносятся посредством розлива. Благодаря специальным полимерным присадкам такой пол даже при минимальной толщине будет обладать уникальными свойствами. Толщина наливных полов — это важнейший фактор, так как в зависимости от состава наливного пола будет изменяться их толщина.

Наливные полы можно разделить на три категории:

• тонкослойные — высота смеси может достигать менее 1 мм
• смеси с толщиной 5 мм
• высоконаполненные смеси с толщиной 8 мм

Минимальная толщина наливных полов составляет — 1 мм, максимальная — 8 см. Нет смысла заливать глубокие участки наливными полами — для это нужно воспользоваться базовыми смесями. Они позволяют выравнивать большие перепады и неровности, а для финишного покрытия уже использовать наливные полы.

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытия	Значение коэффициента, Вт/м*к
Кафельная плитка	1,05
Линолеум	0,2
Паркетная доска	0,15
Ковролин, ковровое покрытие	0,12
Ламинат	0,1
Пробка	0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Напольное покрытие на теплый пол

Особенности таких растворов

В отличие от заливки простых неотапливаемых конструкций, эксплуатация пола с подогревом сопровождается сложным режимом работы. Температура внутри стяжки составляет около 50 °С и снижается до 30-35 °С около ее поверхности. Непостоянство внешних условий и частая смена режимов приводят к последовательному разрушению пола:

• в основании напольной плиты появляются микротрещины, постепенно увеличивающиеся в размерах;
• температура на внешней поверхности пола и его эффективность снижаются. Это вызвано находящимся в трещинах воздухом, обладающим слабой теплопроводностью;
• разрастание трещин вызывает перекосы цементного слоя и приводит к повреждению нагревательных элементов. При использовании высоковольтной проводки возникает опасность поражения электротоком, а при проложенных трубопроводах – затопления расположенных ниже этажей.

Чтобы исключить опасные деформации в залитой стяжке, растворы для теплых полов должны обеспечивать следующие ее характеристики:

• минимальная пористость. Плотная структура улучшает теплопроводность и, как следствие, эффективность обогрева;
• малая склонность к трещинообразованию. Помимо повышения эффективности отопления, данное свойство исключает искривления и повреждения трубопроводов;
• низкое время схватывания – чем дольше затвердевает раствор, тем больше вероятность возникновения остаточных напряжений, пока одна часть стяжки влажная, а другая – сухая;
• достаточно высокая прочность, чтобы не растрескиваться во время ходьбы, установки и перемещения мебели и пр.

Про пропорции и состав раствора для стяжки, заливки водяного теплого пола читайте ниже.

СП 29.13330.2011 Полы

Согласно п.8.1 стяжка пола должна предусматриваться, когда необходимо:

• выравнивание поверхности нижележащего слоя;
• укрытие трубопровода;
• распределение нагрузок по теплозвукоизоляционным слоям;
• обеспечение нормируемого теплоусвоения полов;
• создание уклонов на полах по перекрытиям.

8.2 Наименьшая толщина цементно-песчаной или бетонной стяжки, для создания уклона в местах примыкания к сточным лоткам, каналам и трапам должна быть:

• при укладке ее по плитам перекрытия — 20 мм,

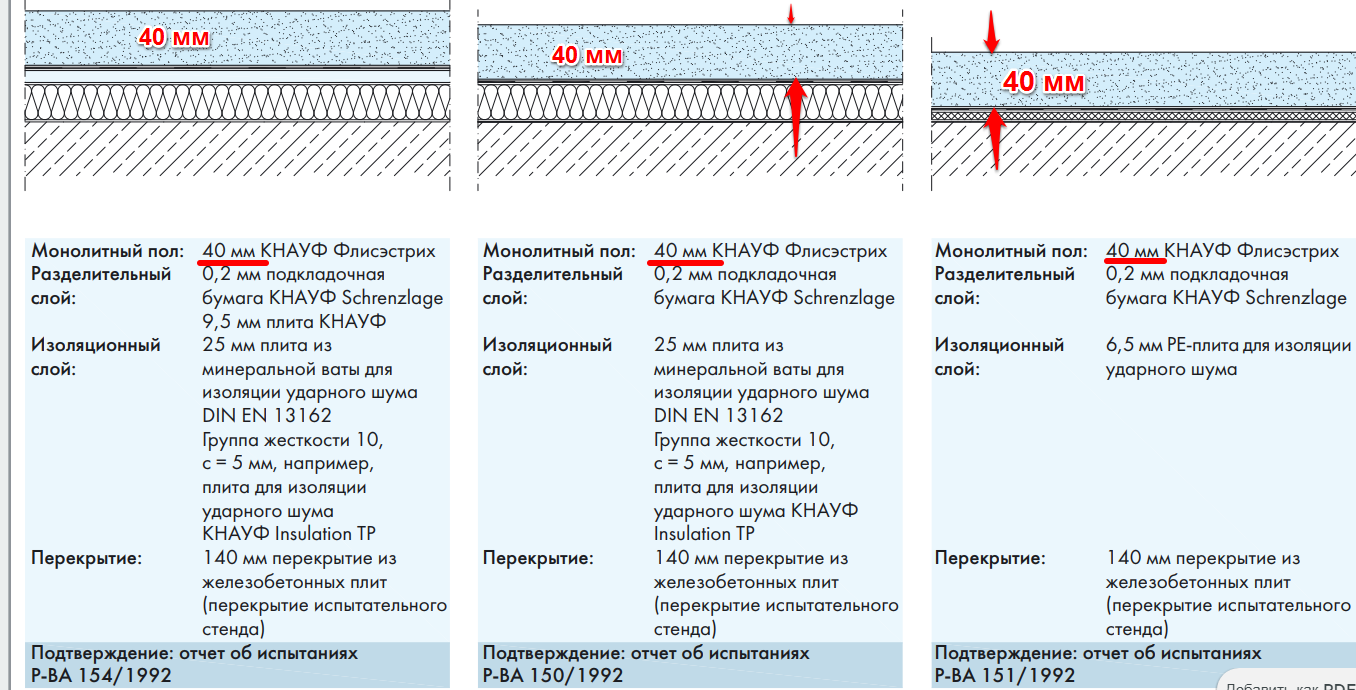

• по тепло- и звукоизоляционному слою — 40 мм.

Толщина стяжки для укрытия трубопроводов (в том числе и в обогреваемых полах) должна быть не менее чем на 45 мм больше диаметра трубопроводов.

8.3 Для выравнивания поверхности нижележащего слоя и укрытия трубопроводов, а также для создания уклона на перекрытии должны предусматриваться монолитные стяжки из бетона класса не ниже В12,5 или из цементно-песчаных растворов на основе смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 15 МПа.

8.4 Под полимерные покрытия монолитные стяжки должны предусматриваться из бетона класса не ниже В15 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа.

8.5 Стяжки, укладываемые по упругому тепло- и звукоизоляционному слою, должны предусматриваться из бетона класса не ниже В15 и B_tb 3,6 по ГОСТ 26633 или из цементно-песчаных растворов из смесей сухих строительных напольных на цементном вяжущем с прочностью на сжатие не ниже 20 МПа и прочностью на растяжение при изгибе не ниже 4,5 МПа.

8.7 Толщина монолитных стяжек из дисперсно-самоуплотняющихся растворов на базе сухих смесей строительных напольных с цементным вяжущим, применяемых для выравнивания поверхности нижележащего слоя, должна быть не менее 1,5 диаметра максимального наполнителя, содержащегося в композиции.

8.8 Прочность сцепления (адгезия) стяжек на основе цементного вяжущего на отрыв с бетонным основанием в возрасте 28 сут должна быть не менее 0,6 МПа. Прочность сцепления затвердевшего раствора (бетона) с бетонным основанием через 7 сут должна составлять не менее 50% проектной.

8.9 При сосредоточенных нагрузках на пол более 20 кН толщина стяжки по тепло- или звукоизоляционному слою должна устанавливаться расчетом на местное сжатие и продавливание по расчетной методике, изложенной в СП 63.13330, а также на действие изгибающих моментов в соответствии с приложением Ж и приниматься толщиной не менее 100 мм из бетона класса не ниже В22,5.

При сосредоточенных нагрузках на пол 20 кН и менее толщина цементно-песчаной или бетонной стяжки по тепло- или звукоизоляционному слою из минераловатных утеплителей принимается по таблице 3 с учетом значений действующих сосредоточенных нагрузок, физико-механических характеристик утеплителей и материала стяжки.

8.10 В местах сопряжения стяжек, выполненных по звукоизоляционным прокладкам или засыпкам, с другими конструкциями (стенами, перегородками, трубопроводами, проходящими через перекрытия, и т.п.) должны быть предусмотрены зазоры шириной 25-30 мм на всю толщину стяжки, заполняемые звукоизоляционным материалом.

8.11 В целях исключения мокрых процессов, ускорения производства работ, а также обеспечения нормируемого теплоусвоения пола следует применять сборные стяжки из гипсоволокнистых, древесно-стружечных и цементно-стружечных листов или фанеры.

8.12 Легкий бетон стяжек, выполняемых для обеспечения нормируемого теплоусвоения пола, должен быть класса не ниже В5, а поризованный цементно-песчаный раствор прочностью на сжатие — не менее 5 МПа.

8.14 В стяжках должны быть предусмотрены температурно-усадочные, деформационные и изолирующие швы. Деформационные и изолирующие швы должны совпадать с соответствующими швами в нижележащем основании. Расстояние между температурно-усадочными швами в монолитной стяжке не должны превышать 6 м. Деформационные швы должны быть расшиты полимерной эластичной композицией. Температурно-усадочные швы должны быть выполнены на глубину не менее 1/2 толщины стяжки и расшиты шпаклевочной композицией на основе портландцемента марки не ниже 400, а при последующем устройстве полимерных покрытий — полимерной шпаклевочной композицией.

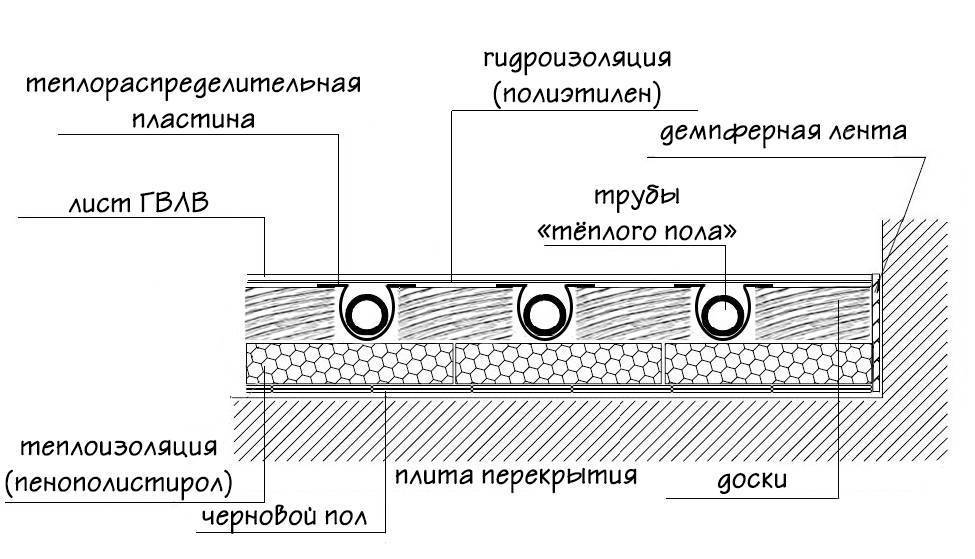

Монтаж теплого сухого пола

Для того, чтобы стяжка теплого пола была выполнена на высоком уровне и отличалась хорошим качеством, необходимо соблюдать ряд требований и правил укладки:

Осуществляя монтаж системы отопления, прежде чем заливать раствор, необходимо тщательно очистить поверхность от строительного мусора, пыли и загрязнений. Если пренебречь этим требованием, то при затвердевании раствор может полностью отслоиться от основания.
Начинать укладку стяжки нужно от стен, противоположных к входу. В стяжке необходимо сделать небольшие отверстия, толщиной 4-5 см. Таким образом будет обеспечено прочное сцепление новой стяжки с нижним основанием

Поверхность будет высыхать равномерно и быстро.
Наиболее приемлемой толщиной бетонной стяжки считается показатель в 3-5 см.
Для того, чтобы напольное покрытие не подверглось деформациям и на нем не появились трещины из-за воздействия высоких температурных расширений, вдоль стен и около дверей нужно использовать деформационные швы, уложив компенсаторную полосу из пенополиуретана.
Выполняя сухую стяжку важно, чтобы засыпка была полностью сухой. Для того, чтобы консистенция стяжки была максимально плотной, размер частиц не должен превышать 5 мм

Между листами ГКЛ и засыпкой ни в коем случае нельзя оставлять зазоров или щелин. Для того, чтобы состав не высыхал слишком быстро, после того как процесс заливки будет завершен, стяжку нужно накрыть полиэтиленовой пленкой или же обрызгать поверхность водой из пульверизатора. При комнатной температуре до полного высыхания стяжки нужно ждать 30 суток.
Первоначальный запуск отопительной системы (спустя месяц после заливки стяжки) выполняется в двух этапах: сначала постепенно повышается температура в системе с минимального значения до максимального (это производится на протяжении первых семи дней).
Затем температура постепенно снижается с максимальной до минимальной (осуществляется на протяжении следующих семи дней).

Если вы будете соблюдать все вышеописанные требования и рекомендации по укладке стяжки, то на протяжении долгих лет будете довольствоваться качественным теплым напольным покрытием.

Подводя итог вышеописанного стоит отметить, что теплый пол под сухую стяжку — это хорошая альтернатива бетонному покрытию. Эффективность их ничуть не хуже, но вот теплоотдача немного ниже. Но зато деревянные и полистирольные конструкции более прочные и надежные.

Коротко о главном

При установке водяного пола необходимо выбрать правильную толщину стяжки.

Слой должен закрывать каждый элемент обогрева. Допустимая толщина от 2 до 7 см.

Перед заливкой выполняют гидравлическое испытание.

Если трубы в норме, приступают к укладке слоя утепления, гидроизоляции и стяжки.

Для прочности поверхности в раствор добавляют фибру.

С полом без стяжки мороки меньше. Не нужно готовить бетонный раствор, достаточно установить систему из дерева или полистирола.
