Самостоятельный монтаж системы «теплый плинтус»
Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов
Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно
Самостоятельный монтаж системы «теплый плинтус»
Пошаговый монтаж системы «теплый плинтус»
Электрическая система
Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки.
Такая система состоит из:
- размещенного внутри силиконового кабеля и нагревающего стержня, способного выдержать температуру до 180°С;
- термоусадочной трубки;
- зажима заземления;
- отопительного регистра;
- соединителя;
- основания из металла;
- креплений;
- декоративных элементов.
Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону.
Электрическая плинтусная система
Процесс установки системы можно разделить на несколько этапов.
В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента.
Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления.
Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу.
В завершении работ закрепляются внешние декоративные элементы.
Водяное отопление
Для того чтобы установить радиаторы отопления водные потребуется:
- трубы металлопластиковые;
- теплоизоляция;
- пластиковые либо металлические переходники;
- коллектор с кранами;
- конвекторы плинтусные водяные с декоративными заглушками и крышками;
- набор инструментов.
Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер.
Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них.

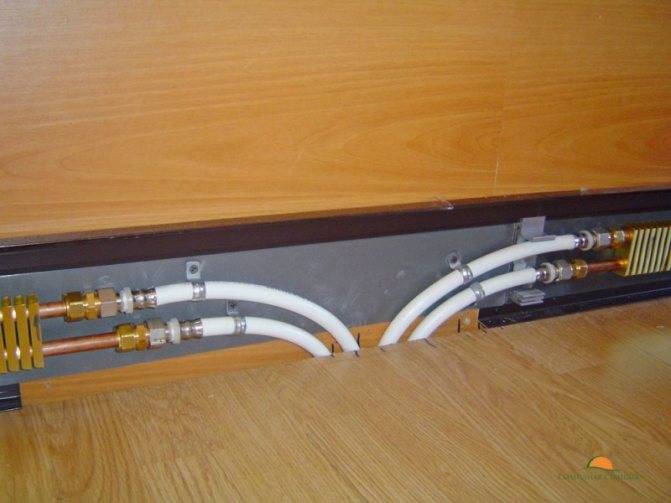

Плинтусная разводка водяной системы отопления
Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям.
Затем необходимо закрепить основание, на которое устанавливается алюминиевый либо медный теплообменник
По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников. Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть
Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть.
После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы.
На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками.
Водяные плинтусы
Теплый плинтус, водяной – это оборудование, похожее по своей конструкции на самые обыкновенные радиаторы. Наиболее ближними их родственниками являются внутрипольные конвекторы, отличающиеся схожими размерами. Основой водяных моделей являются алюминиевые излучающие пластины, сквозь которые проходят медные трубки. Применение цветных металлов позволяет наделить оборудование максимальной эффективностью и высокой тепловой мощностью.
К водяным теплым плинтусам необходимо подводить трубы от центрального котла или теплообменника.
Обогревающий элемент в виде медно-алюминиевого модуля крепится на основании теплого плинтуса. По одной трубке происходит подача теплоносителя, а по другой он возвращается к ближайшему коллектору. Конвекторы объединяются в контуры (направления), по одному-два контура на каждое помещение. Максимальная рекомендованная длина каждого направления – 15 метров. В противном случае эффективность обогрева упадет.
Внутренняя начинка водяных теплых плинтусов, как и электрических, закрывается декоративной крышкой. А для того чтобы предотвратить тепловые потери, между радиаторами и стенами прокладывается слой теплоизоляции.
Отдельные плинтусные конвекторы соединяются между собой пластиковыми или металлопластиковыми трубами, прямыми или изогнутыми. Также допускается использование любых металлических соединителей. Каждый контур подключается к коллектору – распределительному устройству с отдельным краном на каждое направление. Преимущества этой схемы:
- Возможность раздельной регулировки температуры в каждом контуре;
- Легкость в проведении ремонтных и обслуживающих работ;
- Возможность экономии ресурсов за счет отключения ненужных контуров.
Дополнительно в систему могут устанавливаться спускники воздуха и термостатические клапаны. Температура теплоносителя составляет от +50 до +85 градусов (максимальный показатель для некоторых моделей составляет +110 градусов), давление – не более трех атмосфер. Тепловая мощность варьируется от 200 до 800 Вт на один погонный метр.
Вы сможете использовать плинтусное отопление в офисных зданиях и многоквартирных домах, установив промежуточный теплообменник.
Обратите внимание, что водяные теплые плинтусы боятся гидравлических ударов (здесь выигрывают электрические модели, которым не нужен теплоноситель). Поэтому возможность их использования в системах централизованного отопления ограничена. Если же очень хочется получить в свое распоряжение компактное отопительное оборудование, следует купить специальный теплообменник – он станет промежуточным звеном между внешней и внутренней системами отопления
Если же очень хочется получить в свое распоряжение компактное отопительное оборудование, следует купить специальный теплообменник – он станет промежуточным звеном между внешней и внутренней системами отопления.
Если в централизованной системе отопления возникнет гидроудар, его примет на себя теплообменник – плинтусные радиаторы останутся целыми. Кроме того, применение теплообменника защитит оборудование от агрессивного теплоносителя. Единственный минус – использование промежуточного обменника чревато некоторыми тепловыми потерями.
Основные преимущества плинтусного обогрева
Таковых много, но мы ознакомимся столько с самыми важными из них.
- Комната обогревается вдоль стен, а они, соответственно, передают тепловую энергию воздуху внутри. В это время температура в самой комнате составляет 20-24 градуса. Но важнее то, что под потолком не создается так называемая тепловая «подушка», то есть тепло распределяется максимально равномерно. Поэтому, если комнату проветрить, основное тепло все равно будет оставаться внутри.
- Благодаря плинтусному отоплению, обеспечивается оптимальная конвекция. То есть она присутствует, но при этом не является активной. А значит, вы можете не опасаться по поводу плесени, пыли, высокой влажности и иных малоприятных вещах.
Температура, до которой прогревается прибор, колеблется в пределах 40-70 градусов, о чем уже упоминалось ранее. Это значит, что энергия экономится на 1/3 экономнее, если сравнивать с тем же радиаторным обогревом. Более того, сечение труб в данном случае незначительно, благодаря чему объем используемой рабочей жидкости уменьшается вдвое. Следовательно, потребуется и вдвое меньше энергии на нагрев.
Ввиду небольшого количества рабочей жидкости наблюдается и низкая инерция (ведь на каждый метр магистрали приходится около 340 миллилитров теплоносителя). Это позволяет более оперативно реагировать на изменения температуры, а также регулировать ее более точно.
Наконец, теплопотери не превышают 5 процентов (для сравнения: а радиаторов этот показатель достигает 20 процентов). Объясняется это тем, что скорость циркуляции рабочей жидкости по внутренним полостям достаточно высокая, а потому теплоноситель не остывает, а тепло распределяется по контурам предельно равномерно.
Отдельно стоит упомянуть о том, что плинтусный обогрев оптимален для некоторых помещений, где традиционное отопление попросту не обеспечивает нормальной работы. Это, например, упомянутые ранее комнаты с панорамными окнами либо же со сплошным остеклением. Еще это хороший вариант для квартир, где достаточно высокие потолки. Не забывайте и о крупногабаритных помещениях – спортивных залах, больницах, учебных заведениях и прочем.
Еще к преимуществам можно отнести и температуру самих нагревательных плинтусов. Древесина рядом с ними не рассыхается, поэтому о мебели и различных бытовых приборах беспокоиться также не стоит.
При необходимости вы можете демонтировать теплый плинтус, а затем монтировать его на новом месте, где он будет работать столь же эффективно.
И, наконец, последнее преимущество – это то, что компактный плинтус может с легкостью вписаться практически в любой дизайн помещения. Благодаря стараниям производителей, декоративное оформление прибора может быть различным, равно как и цвет. Относительно недавно появились даже модели, имитирующие натуральную древесину.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Вместо эпилога
Анализ российского рынка теплых плинтусов показал, что отечественный покупатель предпочитает отечественные же модели. Все благодаря тому, что поиск комплектующих для них не обременителен, а некоторые образцы возможно смонтировать и самостоятельно. И даже наглядная простота не делает их в глазах потенциального пользователя чем-то низкокачественным. Наоборот, большинство российских моделей хорошо сбалансированы по параметрам цена/качество. В то же время, зарубежные образцы могут стоить в разы больше (а то и в десятки раз), однако, даже в силу своего совершенства и применения в них новых технологий – особым спросом они не пользуются в РФ.
Монтаж водяной плинтусной системы
Технология сборки водяного плинтусного обогрева включает в себя следующие операции:
- Сначала необходимо измерить расстояние между расположением плинтуса и распределительного коллектора. Далее нужно отрезать две длины защитной трубы, и две точно таких же, но с припуском в 20 см – они выступят в качестве соединительных. Соединительная труба вставляется в защитную, после чего их края закрываются клейкой лентой для предотвращения попадания грязи.
- Трубы прокладываются по полу таким образом, чтобы в случае необходимости возле них можно было положить несколько дополнительных. Каждая труба фиксируется монтажной лентой, покрывается защитным слоем, предотвращающим повреждение конструкции, и выводится на нужном участке на стену. Расстояние от пола должно составлять 6 см, от края стены или угла – 10-15 см. Окончательная фиксация осуществляется при помощи цемента.
- Когда укладка чистового пола завершена, можно продолжить монтаж плинтусного отопления. По всей длине конструкции клеится изоляционная полоса и протягивается алюминиевая кромка, которая закроет стык стены и напольного покрытия. Кромка фиксируется любым крепежным материалом.
- Вдоль верхней линии конструкции прокладывается специальный профиль. На него в дальнейшем надеваются держатели. Расстояние держателей от углов составляет 15 см, шаг установки – 40 см.
- Отопительные трубы соединяются с нагревательными элементами при помощи муфт, втулок и прокладок. В углах устанавливаются поворотные элементы, а на торцевых участках – торцевые поворотные трубки и заглушки. Отдельные секции устройств соединяются друг с другом при помощи переходников.
- Когда секции обогревателя соединены, их нужно аккуратно вставить в держатели. Далее при помощи шурупов или защелок монтируются декоративные панели и угловые детали. Собранная система подключается к распределительному коллектору, заполняется водой и тестируется на герметичность (при проверке нужно использовать как рабочее, так и предельное давление).
Область применения, цены, производители
Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.
Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.
На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.
Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены
По названиям и странам производителей примерно так:
- Хемо Термборд — Австрия
- Best Board (Бестборд) Австрия
- Термаскерт — Англия
- Термия — Украина
- Аврора — Украина
- Мистер Тектум — Россия
- КЗТО — Россия
Водяной тёплый плинтус
Чаще такие системы устанавливают в частных домах
Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

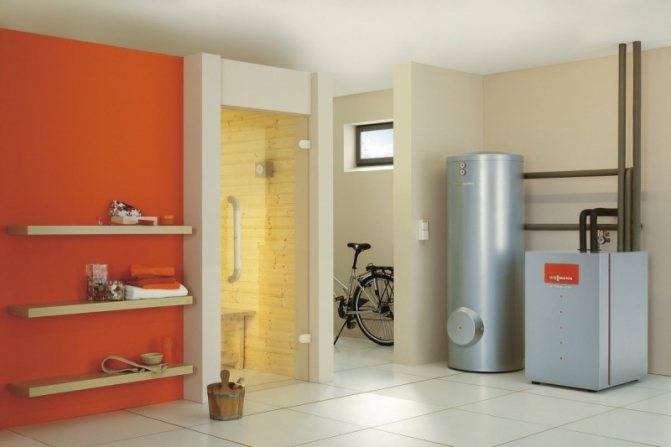

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.
В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.
Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.
В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

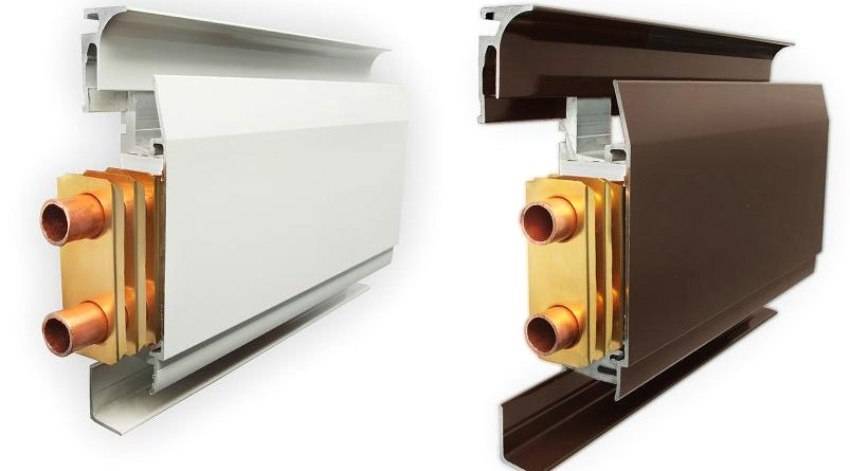

Конструкция водяного конвертера
Труба с горячей водой присоединена к газовому котлу
Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.
Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.
Статья по теме: Как сделать арбалет. Самостоятельное изготовление. Самодельный арбалет
Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.
Принцип функционирования водяных плинтусов
Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.
Холодный воздух поступает через нижний паз корпуса плинтуса.
Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.
Монтаж плинтусной системы водяного отопления
В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:
После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.
Испытание смонтированных плинтусов
Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.
В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.
Облицовка плинтусов
Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.
Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.
Что такое теплый плинтус и как он работает
Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.
Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.
Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.
Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.
Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.
Основное тепло дает прогретая стена.
Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.
На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.
Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!
Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.
А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.
Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.
Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?
Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.
То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

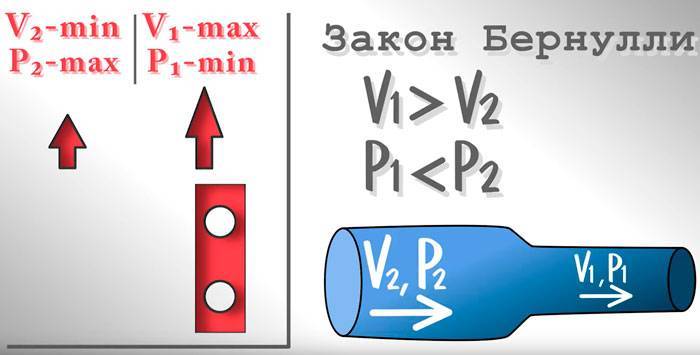

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.
Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.
Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

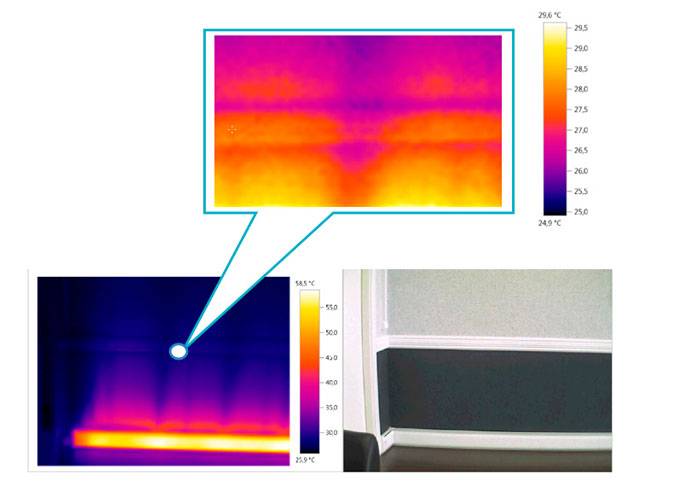

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.
Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.
Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.
А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.
Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.
Принцип работы тёплых плинтусов
Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.
Тепло от конвекторов не повлияет на мебель
Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.
Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.
Электрический тёплый плинтус
Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.
Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.
Нагревательный элемент — обычный ТЭН
При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.
Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.
Статья по теме: Как своими руками правильно установить мебельные петли
В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:
| № | Длина ТЭНа мм | Мощность Вт |
| 1 | 700 | 140 |
| 2 | 1000 | 200 |
| 3 | 1500 | 300 |
| 4 | 2500 | 500 |
Монтаж электрического плинтуса
Устанавливайте нагревающий элемент в 3 см от стены
Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.
Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.
Монтируют электрообогреватель в несколько этапов:
- Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
- На удобной высоте на стене монтируют выключатель с терморегулятором.
- На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
- На стены наносят разметку под крепления под плинтуса с подогревом.
- Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
- Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
- На установленные кронштейны навешивают тепловой нагревательный модуль.
- Соединяют модули электрическими проводами параллельно.
- К системе подключают устройство защитного отключения (УЗО).
- Подсоединяют датчик температуры воздуха.
- Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
- Устанавливают облицовку плинтуса.
Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.
Статья по теме: Как сделать диван кровать своими руками?
Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.
Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
