Лучшие модели тепловизоров в средней ценовой категории
Теперь стоит пройтись по наиболее популярным и интересным моделям, от самых простых и до профессиональных.
Flir C2
Небольшой и компактный, но вместе с тем, функциональный прибор
Это профессиональный инструмент, для строителей и монтажников. Об этом как бы намекает его весьма высокая цена — 70000 рублей. Это прибор внесен в госреестр разрешенных к использованию. Минимальная температура работы -10°С, максимальная +150°С. Точность измерения температуры — 0,1°С. Разрешение детектора составляет 320 на 240 пикселей, что для 3 дюймового экрана вполне достаточно. Сам прибор представляет собой аппарат размером со смартфон.
Тепловизор Flir C2
HD-02
Бытовая версия тоже вполне может использоваться для профессиональных исследований
Этот прибор уже больше подходит для бытового использования. Купить тепловизор HD-02 можно за 22000 рублей. Измерять температуры аппарат может в пределах от -20ºС до 300ºС. Внутри есть собственная память на 4 Гб. Точность измерения вряд ли устроит профессионалов, однако для домашнего использования в самый раз — 2ºС. Экран имеет диагональ в 2,5 дюйма.
Тепловизор HD-02
HT-175
Простой и наиболее доступный прибор
Еще один доступный прибор для домашнего использования. Купить его можно за 14000 рублей. Разрешение 2-х дюймового экрана составляет 0,3 МП. Диапазон рабочих температур составляет от -20ºС до 300ºС. Шаг, то есть точность равна 0,5ºС. Измерять прибор может на расстоянии от 1 до 20 м.
Тепловизор HT-175
Термограф ИРТИС 2000 С
Термограф ИРТИС-2000 С – высокоточный оптико-механический прибор для измерения и визуализации тепловых полей. Термограф может быть подключен к любому ПК по сетевому кабелю, USB или Wi- Fi. По желанию заказчика ИК-камера может быть укомплектована смартфоном, устанавливаемым на прибор или крепящийся на ладони. Базовая модель термографа комплектуется ИК-приемником, охлаждаемым жидким азотом. Это определяет ее высокую чувствительность в широком диапазоне температур и позволяет стабилизировать параметры ИК-приемника независимо от температуры окружающей среды. По заказу камера может комплектоваться ИК-приемником с термоэлектрическим охлаждением.
Принцип работы ИРТИС 2000 отличается от большинства портативных тепловизоров, представленных на рынке. Чувствительным элементом является не матрица, а один сверхчувствительный инфракрасный приемник, трансформирующий инфракрасное излучение в электрический сигнал аналого-цифровым преобразователем. Такое решение имеет ряд преимуществ, таких как – повышенная точность измерений (до 0,02°С) и отсутствие искажений по краям кадра. Недостатками являются низкая скорость обновления кадра и необходимость использования жидкого азота. В силу своих конструктивных решений термограф ИРТИС 2000 С более подходит для стационарных наблюдений за удаленными объектами, медицинской и научной диагностики высокой точности.

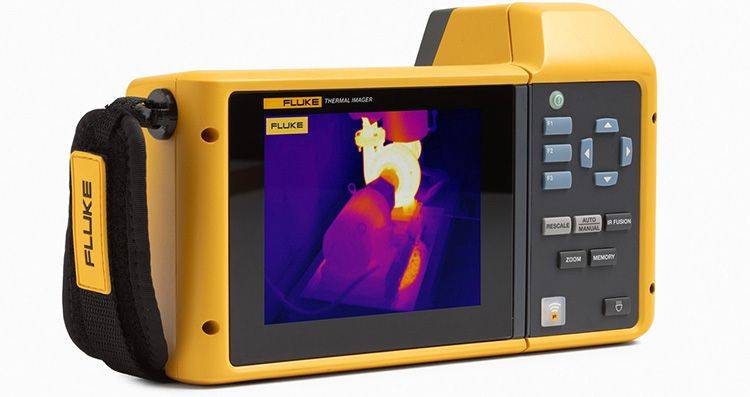

Fluke TiX580 (США)
Съёмка
Четкость снимков обеспечивает функция MultiSharp: она накладывает несколько изображений объекта с фокусировкой на близко расположенных и удаленных объектах. В результате получается точное изображение, резкое по всему полю зрения.
Как и Testo, производители Fluke TiX580 используют функцию SuperResolution с увеличением разрешения снимка до 1280х960 пикселей. А широкий угол обзора объектива — 34°x24° позволяет специалисту снимать крупные объекты без дополнительных объективов.
Обработка результатов
В отличие от предыдущей модели Fluke в нашем обзоре, функция IR-PhotoNotes позволяет сохранять прибору Fluke TiX580 не 3, а 5 изображений видимого диапазона вкупе с инфракрасным. Также в приборе доступна запись обычных или радиометрических видео. Используйте эти возможности, чтобы заказчик понял ваш отчёт с полуслова.
Одна из главных фишек прибора — беспроводное соединение с любыми смартфонами, планшетами и ПК. Прибор через систему Fluke Connect способен вывести изображение с экрана на 5 устройств одновременно. А для глубокого анализа результатов Fluke TiX580 поддерживает связь с ПО MATLAB и LabVIEW: здесь данные о температуре, видео и инфракрасные снимки объединяются, чтобы специалист выполнил расчёты в рамках научных исследований или опытно-конструкторских работ.
Тепловизор Testo 870
Тепловизоры Testo 870-1 и Testo 870-2 это самые простые приборы начального уровня с размером матрицы 160х120 и температурной чувствительностью <100 мК. Приборы Testo 870 были специально разработан с учетом требований организаций, специализирующихся на монтаже систем отопления, строительстве, сервисному обслуживанию и эксплуатации. Из направлений теплового контроля, где технических возможностей Тепловизора Testo 870 будет вполне достаточно можно выделить: обнаружение утечек тепла в ограждающих конструкциях и системах отопления, проверку исправности электрооборудования и систем распределения энергии, диагностику повреждений вызванных влагой и предотвращение образования плесени, техническое обслуживание механического оборудования и контроль качества производства. На практике тепловизор Testo 870 может быть использован для контроля небольших объектов с близкого расстояния при плавном перепаде температурили объектов с большой разностью температуры, когда равномерность ее распределения не имеет решающего значения.
Имея ряд ограничений, тепловизоры Тесто 870 удовлетворяют требованиям к оборудованию для аттестации лабораторий неразрушающего контроля и могут быть использован при тепловом обследовании малоэтажных зданий, квартир, и некоторого электрооборудования. В целом, Testo 870 применим для решения простых задач, не связанных с подробным энергоаудитом и контролем объектов с высокой тепловой неоднородностью. Для полноценного энегроаудита и контроля сложных объектов, возможностей этого тепловизора не достаточно. Для этих целей необходимо использование продвинутых (testo 882, ) или профессиональных моделей (testo 890). Общая сравнительная таблица всей линейки тепловизоров testo находится здесь.
В качестве опции, относительно дешевые тепловизоры Testo 870 могут оснащаться технологией SuperResolution которая дает возможность улучшить пространственное разрешение снимков в 1,6 раза а количество температурных точек в 4 раза, позволяя таким образом получить термограмму сравнимую по качеству с матрицей более высокого класса (до 320×240). В некоторых случаях применение данной технологии делает возможным контроль мелких, удаленных и термически сложных объектов без использования более дорогих моделей. Подробное описание технологии SuperResolution содержится здесь.
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.

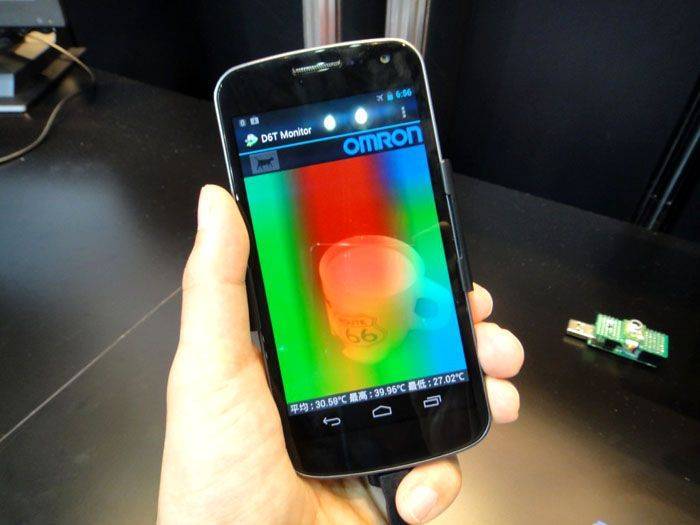

Мобильный тепловизор на «Android»
Устройство «FlirOne» для смартфонов на базе «IOS»
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги
Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши
Встроенная батарея заряжается через USB
Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Тепловизор для смартфона «Seek Thermal» можно использовать для «IOS» и «Android», используя переходник
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.
Устройство и принцип работы тепловизора
Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.
Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.

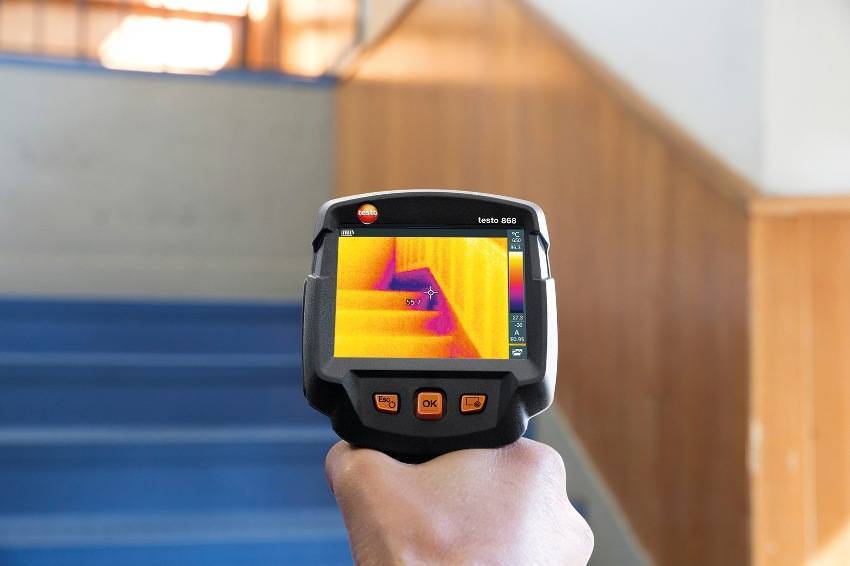

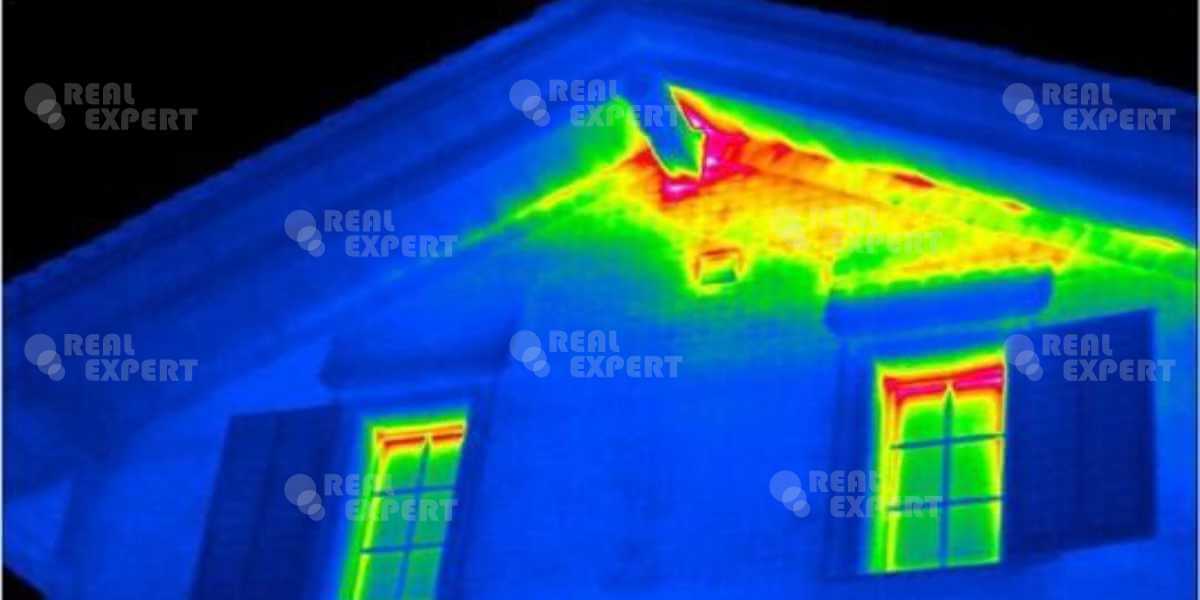

Исследование тепловизором тепловых потерь в квартире
Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

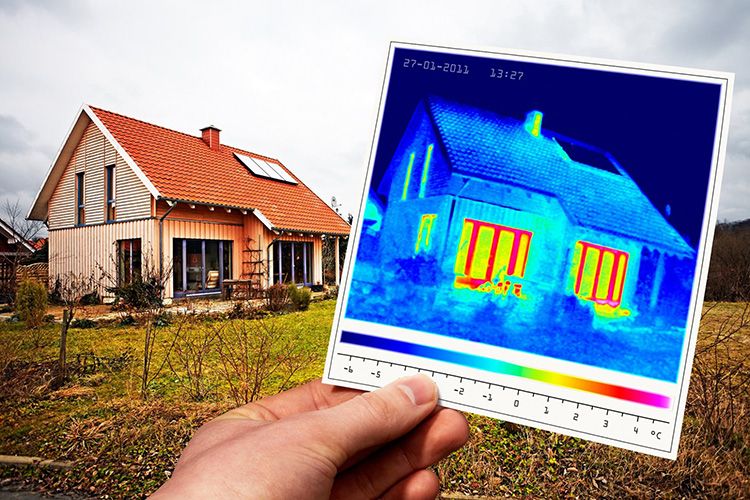

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией
С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.
В каком виде выдается отчет о термографии после проверки дома тепловизором
Согласно ГОСТу Р 54852-2011, конечный отчет должен содержать:
- полное описание исследуемого объекта, его адрес и применяемые стандарты и нормативные документы, используемые при исследовании;
- заключении о соответствии ГОСТ с текущим объектом. То есть можно ли применять данный стандарт для текущего объекта;
- серийные номера, марку и модель измерительного оборудования, а также его полную спецификацию. Также должны быть указаны даты поверок;
- дата и время проведения осмотра;
- информацию о погоде — атмосферные осадки, направление и скорость ветра;
- информация о перепадах между внутренней и наружной стороной здания;
- если имеются особые условия, например, резкий перепад погоды, то он должен отражаться в отчете;
- термограммы, полученные в результате обследования. Если необходимо, то исследование дополняется фотографиями или комментариями;
- в случае обнаружения дефектов, они описываются согласно классификации, с указанием их характеристик и возможных причин;
- дату и подпись.
Более точные данные по документам и отчетам можно найти в ГОСТ Р 54852-2011, который называется «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».
RGK TL-80 (Россия)
Съёмка
Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.
Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий
Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта
Обработка результатов
Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.
Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.
Устройство и принцип работы
Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.
У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию
У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.
После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.
На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.
По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт
На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.
На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.
Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.
Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.
Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.
Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.
Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.
Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом
Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.
Зачем выполнять обследование дома тепловизором
Утечка внутреннего тепла в большей степени происходит вследствие излучения. С поверхности стен внутри помещения нагретый воздух передается наружу через мостики холода, где рассеивается в окружающую среду. Человеческий взор не замечает такого перемещения. Это может сделать специальная цифровая техника. Одним из вариантов таких приборов являются тепловизионные камеры.
До начала утепления дома следует провести тепловизионное обследование, которое поможет рассчитать требуемые затраты на утепление
Тепловизор представляет собой дифференциальный прибор, определяющий градации температур в исследуемой области с последующим сравнением их между собой. На дисплее прибора показана тепловая гистограмма, которая накладывается на реальную картинку. Работа тепловизора заключается в выявлении проблемных участков, что осуществляется посредством определения температуры в конкретной области при помощи встроенного пирометра. Тепловая гистограмма наглядно отображает места с достаточной степенью изоляции и зоны, требующие дополнительного утепления.
Если планируется выполнение теплоизоляционных мероприятий, такое обследование поможет увидеть реальную картину теплопроводности ограждающих конструкций здания. Теплоизоляционное исследование рекомендуется выполнять раз в 5-7 лет, поскольку для утеплителя характерна усадка. Особенно это заметно в случае каркасных конструкций с утеплением в виде минеральной ваты, подвергающейся усадке, или сооружений из сруба, которые периодически нуждаются в конопачении.
Тепловизором как рентгеном сканируется помещение изнутри и снаружи здания
Testo 890-2 (Германия)
Съёмка
Как и в бюджетном Testo 865, здесь есть функция SuperResolution: она позволяет увеличить и так высокое разрешение 640х480 до космических 1280х960. Кроме этого, прибор может похвастаться функцией увеличения снимков в 3 раза без потери качества. А если точка вашей съёмки находится совсем далеко от объекта, используйте вкупе с функциями сменный телеобъектив: он входит в комплект прибора.
Необычная функция для тепловизоров — возможность визуализации поверхностной влажности сканируемого объекта, например, стены. Для этого необходимо вручную установить температуры точки росы поверхности. Эта функция помогает определить участки, на которых есть риск выпадения конденсата и образования плесени.
Обработка результатов
Преимущество Testo 890-2 — возможность визуализировать изменения в тепловых процессах с течением времени: для этого достаточно последовательных снимков. А отчёт по результатам измерений будет ещё более эффективным и наглядным, если использовать встроенную опцию радиометрической видеозаписи.
Крупные объекты вроде промышленных зданий редко влезают в один кадр, поэтому производители придумали Мастер панорамных изображений. Можете не бояться за качество панорам — функция SiteRecognition распознает области, которые ранее уже попадали в объектив тепловизора. Также она распределяет и сохраняет снимки так, чтобы специалист не запутался в цепочке повторяющихся измерений.
Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях
По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.
CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов
Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.
Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой
Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.
Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов
Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.
Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте
Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.
Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.
Пример обследования узлов тепловизором на предприятии
Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.
Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом
Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской
Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье
Как выбрать тепловизор: основные характеристики
Несмотря на всю простоту эксплуатации и устройства прибора, он обладает большим списком характеристик, правильный выбор которых позволит остановиться на наиболее подходящем в данном случае аппарате.
Разрешение
Как и в матрицах объективов видео или фотокамер, тепловизоры тоже имеют свое разрешение. Причем здесь две разновидности этой характеристики. Существует разрешение дисплея и разрешение самого детектора.
Разрешение экрана может сильно отличаться от разрешения теплового детектора
Это абсолютно разные величины. Кстати, будьте внимательны, так как иногда производители выставляют высокое разрешение экрана вперед, затеняя тем самым низкое разрешение детектора.
Но в любом случае оба разрешения отражают детальность отображения тепловой карты. То есть чем выше разрешение детектора, тем более точно картинка будет соответствовать температуре реального объекта. То же самое касается и разрешения экрана. Оно отображает детальность уже полученной тепловой картинки.
Диапазон измеряемых температур и термочувствительность
Светлые зоны на стыке кровли и стены говорят о неправильном утеплении и утечке тепла
Термочувствительность характеризует минимальные границы определения двух соседних температур. Говоря проще, это точность определения температуры. Например, у исследуемого объекта есть зоны тепла и холода. При термочувствительности прибора в 0,05ºС он сможет отобразить разницу между зонами не меньше 0,05ºС, чего, в принципе более чем достаточно для бытовых нужд. Но в общем, чем меньше эта цифра, тем лучше.
Температурный диапазон — это максимальное и минимальное значение тепловизора, которое он способен отобразить. Чем шире диапазон — тем лучше.
Режим отображения и сохранения данных
Режимы отображения могут варьироваться в зависимости от программной платформы и аппаратного обеспечения. Основной режим практически всегда — полноэкранное инфракрасное изображение. То есть теплые зоны выделены более светлыми цветами, а холодные наоборот темными. Экран может иметь и дополнительные особенности, расширяющие возможности. Например, иногда удобной функцией бывает наложение реальной фотографии на тепловую картинку. Это позволяет более точно и подробно разглядеть точки изменения тепла.
Термограмма — это своеобразный отчет от тепловизора, на котором можно температуру определенных зон в зависимости от его цвета
Данные, полученные с тепловизора можно сохранять и анализировать или обрабатывать. Для этого возможен экспорт данных в картинку наиболее популярных графических форматов — JPEG, TIFF или PNG. Такая возможность присутствует не на всех моделях тепловизоров. Реже встречаются такие, которые помимо простой тепловой картинки умеют наносить прямо на изображение таблицу точных температур
Если нужна полная аналитика всех тепловых процессов исследуемого объекта, то стоит обратить внимание именно на такие модели
Дополнительные объективы и функционал
Тепловизор — это прибор, который, как правило, покупается не для разовых нужд, а для постоянного использования. Это в большей степени связано с тем, что аппарат довольно дорогой, обладает узким спектром решаемых задач. Поэтому профессиональный прибор лучше дополнить сменными объективами, упрощающими работу и расширяя функционал. Например, телескопический объектив может помочь произвести съёмку с дальних расстояний. А широкоугольный, наоборот, дает возможность захватить большую часть картинки в условиях небольших пространств.
Объективы, в основном используются для профессиональных моделей тепловизоров
Все остальные характеристики можно отнести к дополнительным. Например, наличие GPS, Wi-Fi, Bluetooth, лазерный указатель, компас — все это не влияет на качество и производительность тепловизора, однако, повышает удобство обращения с прибором.
Требования к оборудованию и специалистам по тепловизионному обследованию зданий
Как и любое исследование, тестирование объекта с помощью тепловизора требует определённых знаний и подчиняется нормативным актам. Существует ряд СНИпов и ГОСТОВ, согласно которым производятся замеры. Энэргоаудит считается лицензированной услугой, поэтому проводить его необходимо строго по правилам.
Энергоаудит тепловизором на промышленном объекте
Перед работой прибора его необходимо проверить, о чём делается запись в специальном допуске к работам. Специалист должен иметь необходимые допуски и лицензию на работу с прибором, так как любое обследование предполагает экспертное заключение. Обследование тепловизором проводится строго в определённое время. Обычно это раннее утро или поздний вечер, что упрощает визуальное определение специалистом проблемных участков.
Во время исследования вне зданий нельзя допускать выпадение осадков, это может исказить картину измерений. Если специалист производит несколько замеров, они должны выполняться на одинаковом расстоянии.
Плюсы методики исследования ТВО
Методика тепловизионного обследования обладает рядом серьезных преимуществ, а используют ее как опытные инженеры и строители, так и обычные люди. Перечислим самые главные плюсы методики:
- Простота технологии. Чтобы выполнить тепловизионное обследование какого-либо объекта не требуются специальные знания и умения. Достаточно иметь хороший качественный тепловизор, который покажет реальную картину вещей. Получать какое-либо образование также не понадобится — освоить работу с тепловизором очень просто, с этой задачей справится даже маленький ребенок (все сложные моменты в деталях расписываются в инструкции).
- Практическая польза. Тепловизионное обследование подойдет для исследования любых объектов — это могут быть дома, квартиры, многоэтажные здания, теплотрассы, коммуникации, отдельные элементы кровли, окна, стены и так далее. Почти все современные устройства оборудованы системой фиксации снимков, что позволяет провести исследование, чтобы потом внимательно изучить его результаты.
- Минимум сложного оборудования. Тепловизоры для обследования зданий и сооружений обладают компактными размерами и небольшим весом, поэтому их можно держать в одной руке. Устройство обладает интуитивно понятным интерфейсом, разобраться с которым весьма просто. Никакой вспомогательной техники для исследования не требуется (хотя для повышения точности понадобится соблюсти некоторые правила).
- Неплохая степень точности. Современные приборы для ТВО обладают высокой чувствительностью. Поэтому они с легкостью смогут найти участок с интенсивным перепадом температур. Современные тепловизоры могут определять температуру пространства в точность до нескольких градусов, что является отличным показателем (есть и более точные устройства, однако на практике в большинстве случаев в них мало практической пользы).
Показания ТВО могут выступать в качестве доказательства при судебных разбирательствах.
Например, Вы заказали строительство дома у некоторой компании, однако результаты постройки оказались неудовлетворительными. В таком случае Вы можете провести тепловизионное обследование для суда, а показания тепловой карты будут выступать в качестве твердого доказательства, что при постройке действительно были допущены ошибки.
Экспертиза может касаться любых аспектов строительства — можете провести тепловизионное обследование кровли, крыши, стен, потолков и так далее.
Требования к организациям, проводящим ТВО
В России тепловизионное обследование помещений слабо регулируется государством, а провести такое обследование практически любая компания или даже частный мастер, какие-либо разрешения для этого не понадобятся.
Хорошие организации при ТВО ориентируются на отечественные и международные нормы. Основные нормативные документы — ГОСТ 26629-85, ГОСТ 26254-84, ГОСТ 18353–79, СП 13-102-2003, СНиП 23-02-2003. Большим плюсом будет форма собственности СРО — такой статус обычно присваивается лабораториям и исследовательским проектам.
Fluke Ti32 (США)
Съёмка
Прибор использует технологию IR-Fusion («Картинка в картинке»): она объединяет ИК-изображения со снимками в видимом диапазоне. Это поможет специалисту быстрее найти отклонения в конструкции и сделать отчёты более информативными.
Чтобы получить качественные снимки, используйте сменные объективы: широкоугольный для съёмки элементов здания крупным планом с близкого расстояния и телескопический — с дальнего.
Обработка результатов
Чтобы получить не просто изображение в формате JPG, PNG или BMP, а интерактивную картинку с радиометрическими данными, речевыми комментариями и другими полезными параметрами для отчётов, производители придумали формат IS2: он открывается в SmartView. Это будет полезно для тех, кто привык формировать отчёт на ПК.
Как правильно пользоваться устройством?
Мы выяснили, как работает тепловизор. Далее рассмотрим, как правильно использовать устройство. Любое технической средство сопровождается инструкцией и руководством по эксплуатации. С этими материалами необходимо внимательно ознакомиться до начала работ.

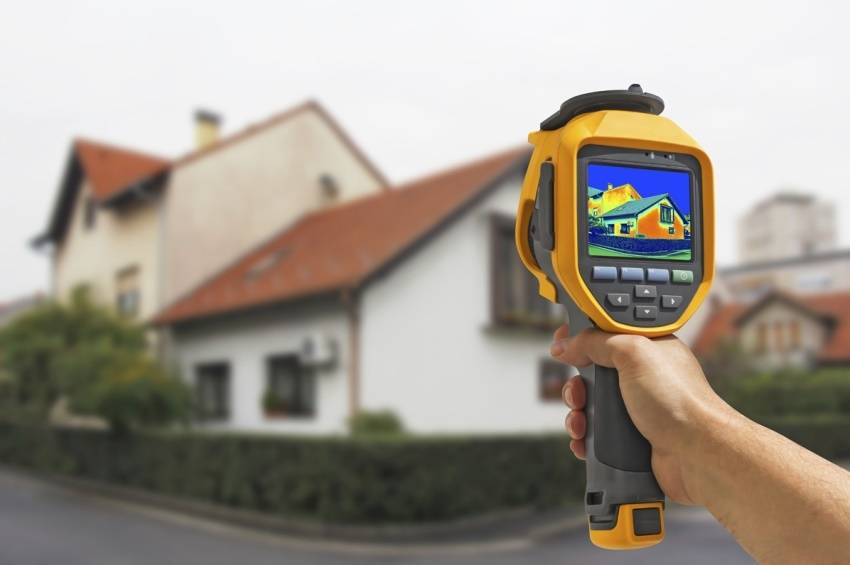

При обследовании коттеджа или дома необходимо расположиться на расстоянии 25 метров от объекта так, чтобы его не закрывали другие постройки, транспорт, животные. Локатор устройства направляется на исследуемую зону, удерживается в таком положении и производится сохранение изображения. Далее следует направить прибор на следующий участок и провести аналогичную съемку.
При пользовании тепловизором для проверки электрооборудования необходимо надеть диэлектрические перчатки и защитную каску. Прибор держать на расстоянии 70 см от объекта, настроить на максимальную чувствительность, провести тестирование на обесточенном кабеле и под напряжением. При получении корректных данных провести полную проверку с фиксацией данных.
