Что представляют собой сверла по бетону, их разновидности
Сверла по бетону имеют особые напайки из очень прочного сплава, по степени твердости приближенного к алмазу. Он называется «победит». Победитовое сверло по бетону на сегодняшний день является самым прочным и не имеет аналогов по данному параметру.
Сверла по бетону делятся на:
- сверло по бетону для дрели, имеет хвостовик в виде цилиндра или многогранника;
- сверло по бетону для перфоратора, имеет хвостовик в виде цилиндра и пометку SDS-plus или SDS-max.
Если во время строительных работ пользоваться дрелью и сверлами для нее, то просверлить такие твердые материалы как, например, железобетон не получится. Для этого существует инструмент перфоратор и сверло по бетону ударное. Его обычно называют буром по бетону. Буры бывают трех видов:
- шнековые – позволяют делать глубокие отверстия;
- спиралевидные – позволяют делать большие отверстия;
- пологие – позволяют делать проходы малого размера и глубины.
Такие сверла защелкиваются в патроне привода, для этого они имеют утолщение на конце. Данный инструмент предназначен для профессионального использования. С его помощью получают отверстия от 4 мм до 3 см.
В случае если нужно проделать более крупное отверстие, применяют сверло корончатое по бетону. Оно позволяет получать углубления до 12 см в особо прочных материалах. Корончатое сверло бывает:
- алмазное – трубка или коронка, закрепленная на стержне, по краям которой присутствует алмазное напыление;
- победитовое – насадка, имеющая такое же строение, как и вышеописанный вариант, только вместо алмазного напыления -мелкие победитовые зубцы.
Корончатые сверла приходят на помощь тогда, когда необходимо сделать углубление для розетки или выключателя, провести коммуникации и т.д.
Ответ на вопрос, «Каким сверлом сверлить бетон?», зависит также от того, какая нужна глубина и ширина отверстия.
Буры по бетону в зависимости от диаметра имеют следующую длину:
- диаметр 4 мм – длина 50 мм;
- диаметр 5 мм – длина 100 мм;
- диаметр 6 мм – длина 150 мм;
- диаметр 8 мм – длина 250 мм;
- диаметр 10 мм – длина 540 мм;
- диаметр 12 мм и больше – длина до 1000 мм.
Как видно из списка, сверло по бетону длинное имеет большой диаметр, т.к. тонкое просто не выдержит и сломается во время работы.
Специализированный бурильный инструмент
Исключительно для нужд бурения железобетона немецкой фирмой Bosch разработаны конструкции оснастки – ProDiager (бур по железобетону) и RebarCutter (сверло по арматуре).
Возможности линейки ProDiager:
- Диаметр биты, мм — до 20.
- Стойкость до переточки – до 1000 отверстий.
- Количество бит в обойме – до 10.
Массивная компактная моноблочная головка от ULTIMAX изготавливается из твёрдого сплава, подобного ВК3, что даёт возможность вести бурение на максимально возможной скорости. Совместима с любыми видами мощных ударных дрелей. Подходит для получения отверстий и полостей в железобетоне, камне, граните и других материалах.
Арматурный резак RebarCutter SDS plus-9 обеспечивает резку железобетона и арматуры, заложенной в железобетонные изделия. С держателем SDS-plus возможна установка резака также и в обычные перфораторы.
Технические характеристики:
- Диаметры получаемых отверстий, мм – 16…32.
- Глубина отверстия, мм – 120…300.
- Максимальное биение инструмента, мм – до 1.
Выпускаются также стационарные модели арматурных резаков, которые оснащаются запирающим триггерным переключателем. Такой резак может работать от ножной педали, что улучшает условия труда оператора.
Плоскошлифовальные машинки для вибрационного шлифования. Критерии выбора
Как в бетоне просверлить отверстие. Сверление железобетона или как просверлить арматуру в бетоне

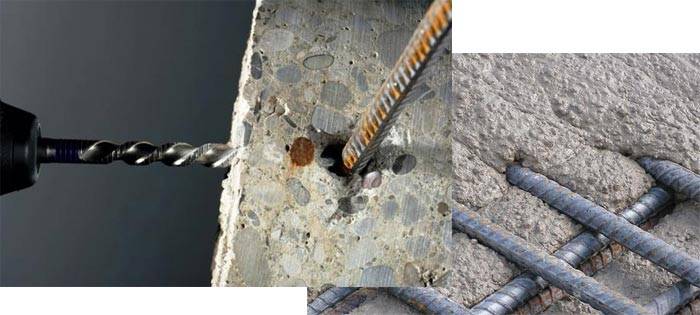

Одним из самых проблемных материалов при обработке является железобетон. При необходимости получить отверстие, мастер в итоге сталкивается с тем, что натыкается на толстую стальную проволоку, которая является каркасом бетонной плиты. Такая встреча с арматурой приводит к необходимости сверления отверстия в другом месте. Как говорится, сколько не бегай, а все равно при сверлении железобетонной конструкции попадешь на металлический каркас. Как просверлить арматуру дрелью или перфоратором, и какие дополнительные инструменты могут понадобится, выясним далее.
Технология сверления железобетонной арматуры или что об этом нужно знать

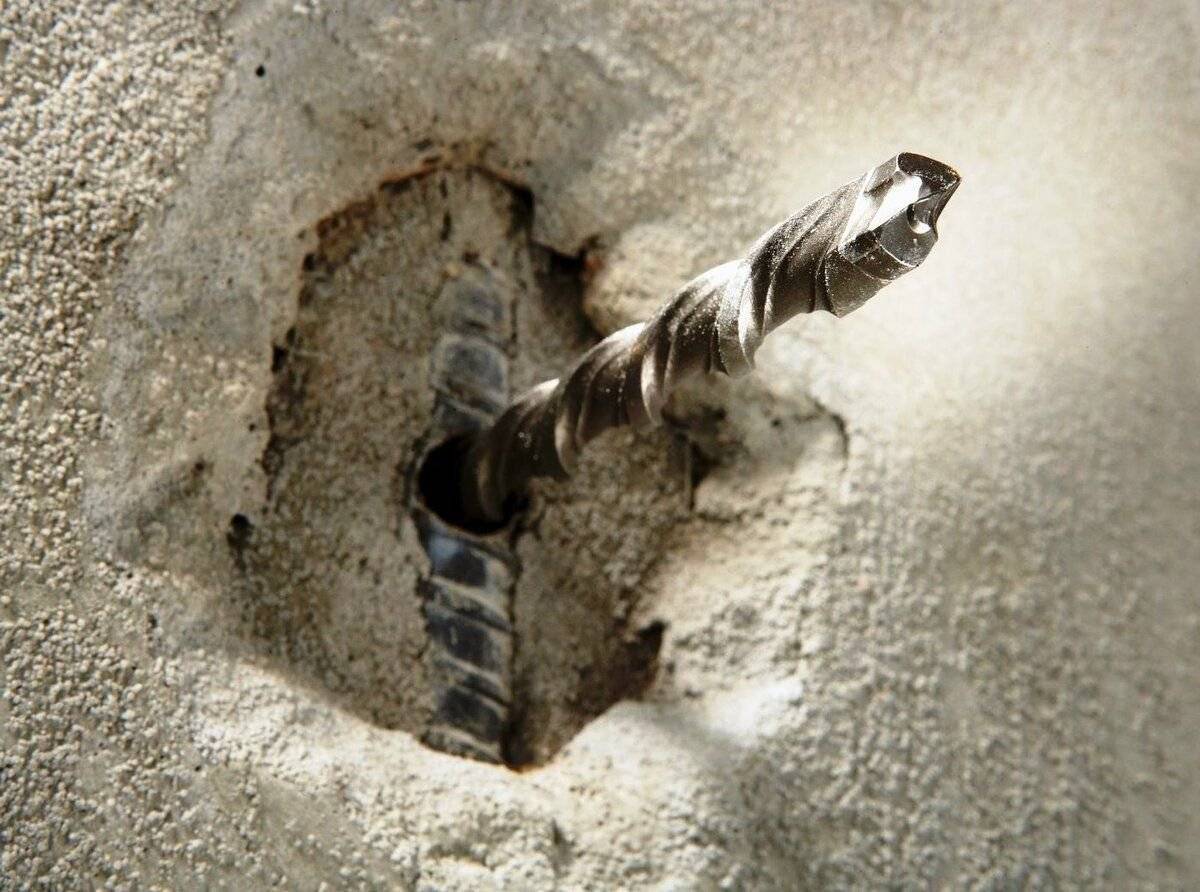

Что может быть сложного в процессе сверления железобетона? Если для реализации задачи выбрана ударная дрель или перфоратор, то справится с процессом не составит труда. Однако по статистике очень часто при бурении железобетонных плит сверло или бур натыкается на арматуру. Что делать в этом случае?
- Можно отступить от этого места на некоторое расстояние, и сделать новое отверстие. Вероятность, что на новом месте не встретится арматура равняется 50%
- Продолжить сверление металла буром по бетону. Если диаметр арматуры небольшой, то вполне реально получить положительный результат. Если же арматура достаточно толстая, то просверлить ее обычным сверлом или буром по бетону не удастся. Режущая часть бура с напайкой из твердосплавного материала перегреется в результате трения о металл, что приведет к быстрому притуплению кромки насадки
- Взять сверло по металлу, и просверлить металл. После этого продолжить работу сверлом по бетону. Это наиболее популярный способ, имеющий некоторые недостатки

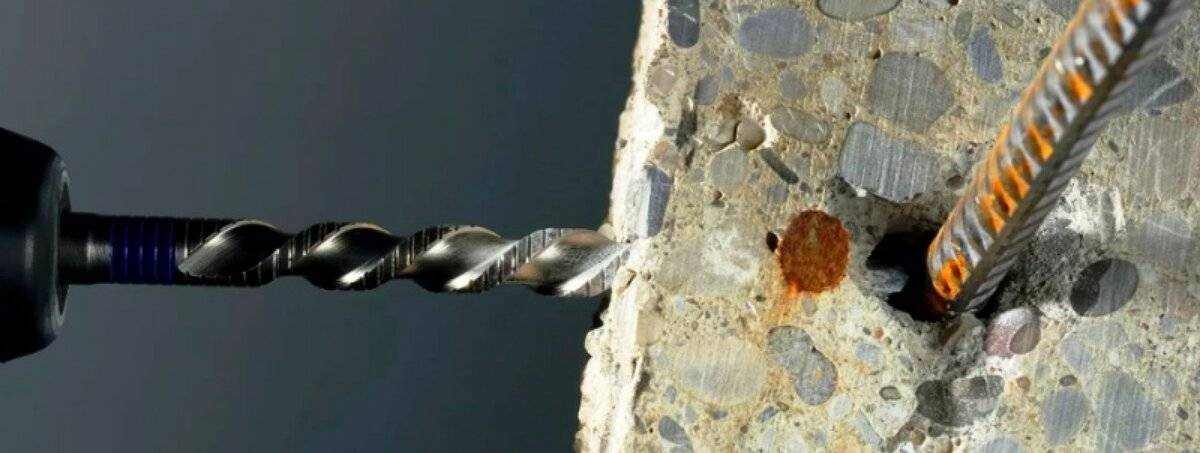

Просверлить арматуру в бетоне — это только в теории легко, но когда дело доходит до практики, приходится перепробовать не один способ, и испортить не один бур, чтобы достичь требуемого результата. В материале выясним, какой способ сверления металла в бетоне является самым эффективным и надежным, а какие методы повлекут за собой возникновение новых проблем.
Для начала разберемся с особенностями правильного сверления такого прочного материала, как железобетон.
Как просверлить арматуру?
Часто во время выпиливания части железобетонной плиты (или высверливания в ней отверстия) рабочий инструмент попадает в арматуру. В этом случае следует остановить работу и заменить сверло по бетону (или насадку-коронку) на сверло по металлу рекомендуемых марок Р18 или Р6М5. Эти высококачественные изделия способны справиться со стальными прутками любого диаметра.
Арматуру лучше начинать сверлить более тонким сверлом, например, №3. Затем отверстие расширяют с помощью более толстого сверла. Для его защиты от перегрева и повышения эффективности процесса используют индустриальное масло И-20. Лучше, если оно будет «зимнее», то есть, предназначенное для применения в холодное время года. Смазанное маслом сверло лучше проходит сталь. Поэтому перед началом работ его следует заранее приготовить небольшую емкость и налить в нее немного масла. Если такового в наличии нет, можно использовать обычную воду. Но в этом случае ею нужно смачивать не только сверло, но и уже имеющееся отверстие в бетоне, а также арматуру.
Если требуется просверлить обычный пруток арматуры, не заложенный в бетон, понадобятся тиски. В них зажимают металлический стержень, смачивают его в нужном месте водой и приступают к высверливанию отверстия. Принцип работы здесь тот же: сначала используют более тонкие сверла, затем – те, что потолще. В процессе формирования отверстия сверло неизбежно будет нагреваться, поэтому его нужно периодически охлаждать, опуская в емкость в холодной водой. Ею же нужно промывать углубление в прутке, тем самым очищая его от металлической крошки и пыли.
Режущий инструмент по бетону
Образование отверстий в бетонных конструкциях осуществляется специализированным режущим инструментом:
- сверлом по бетону;
- буром;
- коронкой.
Свёрла
Сверло – режущее приспособление для получения отверстий.
- цилиндрический хвостовик;
- рабочая часть со спиральными канавками для отвода стружки;
- режущая часть.
Специфика сверла по бетону – наличие твёрдосплавной напайки. Прочностные свойства последней, позволяют выдерживать ударные нагрузки, разрушающие бетон.
Выглядит вставка как небольшая прямоугольная пластина, размещённая поперёк цилиндрического окончания инструмента.
Максимальный диаметр, получаемый победитовым сверлом по бетону, не превышает 12 мм. Минимальный – 4 мм. Глубина сверления ограничена 30
Буры (виды)
Отличие бура от сверла – способ крепления. Инструмент имеет хвостовик, выполненный по системе фиксации SDS (SDS+) и т.п. Спиральные канавки более мелкие и располагаются с меньшим шагом. Для изготовления используется специальная упрочнённая инструментальная сталь. Бур оснащается двух- или четырёхсторонней режущей пластиной. Максимальный диаметр отверстия, образуемого буром, достигает 40 мм. Глубина – до 800
Разновидность буров по бетону:
- проходной, – сверление отверстий различных диаметров;
- пологий, – применяется для образования неглубокого отверстия;
- спиралевидный, – для глубоких проходов;
- шнековый, – глубокое сверление, наличие спиральных канавок для отвода шлама;
- проломный, – используется для операций с габаритными изделиями.
Подвид бура – коронка по бетону.
Коронка
Представляет собой трубчатое изделие:
- съёмный или монолитный хвостовик с системой фиксации в перфораторе;
- направляющее сверло;
- рабочий цилиндр, определяющий диаметр выполняемого отверстия;
- твёрдосплавные напайки на торцевой части, разновидность – алмазное напыление.
Коронкой по бетону выполняется:
- отверстие в бетоне под розетку;
- под трубу;
- пучок кабелей и т.д.
Чем лучше сверлить арматуру в бетоне
Если возникает необходимость сверления арматуры, тогда предварительно убедитесь в том, что такое вмешательство не повлечет за собой деформацию бетонной плиты или блока. Очень часто получается так, что после повреждения арматуры, возникают трещины на бетонной стене, которые в последствии способствуют образованию плесени и грибка в доме. Именно поэтому иногда лучше обойти металл в бетоне, нежели его просверлить, и при этом получить новые проблемы.
Если убедились в том, что арматура не повлияет отрицательно на конструкцию, то можно прибегнуть к соответствующим манипуляциям по сверлению металла. Самый простой и надежный способ — воспользоваться дрелью со сверлом по металлу.
- Сверлить арматуру в бетоне необходимо только специальными сверлами по арматуре — RebarCutter. Конструктивно такие сверла напоминают нечто среднее между сверлом по металлу и по бетону. Режущие кромки изготовлены из высокопрочного материала, который эффективно справляется с металлом в бетоне
- Исключение составляет тонкая арматура, с которой справляется бур перфоратора. Обычно тонкую проволоку пробивает обычный бур
- Для достижения положительного результата, сверлить арматуру нужно несколькими сверлами, начиная с малого диаметра. Сначала необходимо просверлить тонкое отверстие, а затем поменять сверла, и увеличить проем в арматуре. Исключение составляют случаи, когда металл встречается в толще бетонной плиты, куда тонкими сверлами достать практически нереально. Для этого используются сверла такого диаметра, как и размер отверстия
- После просверливания арматуры, следует продолжить бурение проема при помощи перфоратора. Надо понимать, что сверление арматуры в отверстии — этот процесс достаточно долгий. Причем сверлить металл необходимо исключительно дрелью или перфоратором в безударном режиме
- В процессе сверления рекомендуется обрабатывать сверлимый материал водой, что исключит быстрое нагревание сверла, и притупление режущих кромок
- Как только арматура будет просверлена, можно продолжать сверлить бетон
Процедура сверления арматуры в бетоне достаточно сложная, но ее вполне реально выполнить самостоятельно без сторонней помощи. Достичь результата удастся только при одном условии — если подготовить предварительно необходимые инструменты.
Это интересно! Просверлить арматуру в бетоне можно перфоратором, но для этого немаловажно выполнить такие условия — установить в патрон инструмента сверло по металлу, и включить режим сверления без ударов.
Специализированный бурильный инструмент
Исключительно для нужд бурения железобетона немецкой фирмой Bosch разработаны конструкции оснастки – ProDiager (бур по железобетону) и RebarCutter (сверло по арматуре).
Возможности линейки ProDiager:
- Диаметр биты, мм — до 20.
- Стойкость до переточки – до 1000 отверстий.
- Количество бит в обойме – до 10.
Массивная компактная моноблочная головка от ULTIMAX изготавливается из твёрдого сплава, подобного ВК3, что даёт возможность вести бурение на максимально возможной скорости. Совместима с любыми видами мощных ударных дрелей. Подходит для получения отверстий и полостей в железобетоне, камне, граните и других материалах.
ЕСЛИ ПОПАЛ В АРМАТУРУ ПРИ СВЕРЛЕНИИ СТЕНЫ В КВАРТИРЕ Смотри и учись!

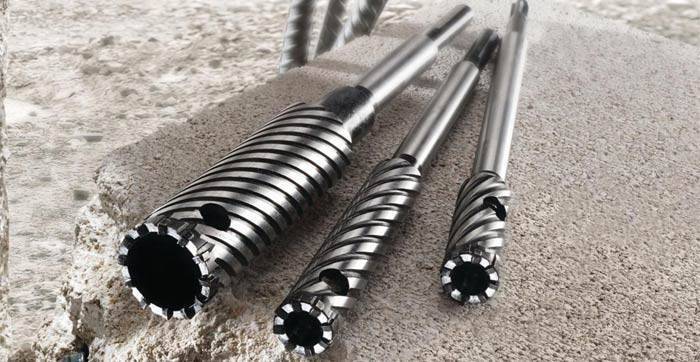

Арматурный резак RebarCutter SDS plus-9 обеспечивает резку железобетона и арматуры, заложенной в железобетонные изделия. С держателем SDS-plus возможна установка резака также и в обычные перфораторы.
- Диаметры получаемых отверстий, мм – 16…32.
- Глубина отверстия, мм – 120…300.
- Максимальное биение инструмента, мм – до 1.
Выпускаются также стационарные модели арматурных резаков, которые оснащаются запирающим триггерным переключателем. Такой резак может работать от ножной педали, что улучшает условия труда оператора.
В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту.
Количество источников, использованных в этой статье: 18. Вы найдете их список внизу страницы.
Команда контент-менеджеров wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества.
Умение сверлить отверстия в бетоне — достаточно полезный и удобный навык. С ним вы без труда сможете навесить полки, повесить картины, установить светильники и сделать еще очень много работы по дому быстрым и безопасным образом. Процесс сверления бетона достаточно прост, но с правильным подбором инструментов и пониманием принципов работы вы сэкономите себе огромное количество времени.
В видеоуроке статьи Что такое дюбель мы с Вами научились устанавливать дюбели в бетонную стену, а заодно и сверлить ее. Однако, бывают такие ситуации, которые вызывают у Вас сложности при начале и во время работ по сверлению стен. В этой статье я хотел бы поговорить о таких ситуациях, и что в этих случаях нужно делать.
Нельзя просверлить рядом. Нужно только в этом месте
Если принципиально делать сверление отверстий в бетоне здесь и только здесь, то в этом случае Вам необходимо поменять сверло. Вы сверлили сверлом по бетону, а Вам нужно установить сверло по металлу. Далее Вы аккуратно просверливаете арматуру насквозь сверлом по металлу, а затем снова устанавливаете сверло по бетону и продолжаете работу.
Так можно пройти арматуру насквозь. Только учтите, сверло по металлу должно быть точно такого же диаметра, что и сверло по бетону и обязательно заточенное (не тупое), иначе Вы очень долго будете просверливать эту железяку.
И еще, нужно понимать, каким электроинструментом Вы работаете. Если все делаете ударной дрелью, то при смене сверла на сверло по металлу, не забудьте поменять режим долбления на режим сверления и обратно, при установке сверла по бетону, вновь поставьте режим долбления. Если же Вы долбите перфоратором, а сверлите дрелью, то просто меняйте эти инструменты в зависимости от того, что Вы делаете.
Режимы работы ударной дрели можно подробно почитать, скачав мою книгу: Моя ударная дрель. 5 инструментов в одном.
Сложности при сверлении отверстий в бетоне
В видеоуроке статьи Что такое дюбель мы с Вами научились устанавливать дюбели в бетонную стену, а заодно и сверлить ее. Однако, бывают такие ситуации, которые вызывают у Вас сложности при начале и во время работ по сверлению стен. В этой статье я хотел бы поговорить о таких ситуациях, и что в этих случаях нужно делать.
Как выбрать бур для сверления арматуры в бетоне
Исходной характеристикой является диаметр отверстия, а также форма исполнения посадочной части. При этом бур всегда рассчитывается на одностороннее сверление, поскольку для бетонных поверхностей практически невозможно совместить оси двух отверстий, которые сверлятся с противоположных сторон плиты, стены или блока.
Как же просверлить арматуру в бетоне? За один проход обычно удаётся получать отверстия в арматуре, если максимальный диаметр полости не превышает 10 — 12 мм, во всех остальных случаях выполняется сначала предварительное сверление, а затем – рассверливание.
Многое решает выбор типоразмера ударной дрели. Минус перфоратора в том, что он резко увеличивает уровень вибраций, и это отрицательно скажется на точности получающегося отверстия. Учитывая, что пластичность у железобетона отсутствует, это обстоятельство «поможет» разбить отверстие или отколоть кусок бетона вместе с недосверлённой арматурой.
Нужно ли использовать керн или долото? Специалисты считают, что да. Кроме того, ударную дрель с буром по арматуре обязательно следует устанавливать на массивную подставку (или штатив — при выполнении вертикальных отверстий в потолке).
Наилучшее качество дают полые буровые керны по железобетону. Они проникают в фундамент только по периметру долота, оставляя цилиндрический объём бетона внутри инструмента. Этот кусок после сверления удаляется или периодически разбивается на части для обеспечения бесперебойной работы бура. Сверление арматуры таким способом может быть сухим или мокрым (второе предпочтительнее).
Специализированный бурильный инструмент
Для примера: исключительно для нужд бурения железобетона немецкой фирмой Bosch разработаны конструкции оснастки – ProDiager (бур по железобетону) и RebarCutter (сверло по арматуре).
Возможности линейки ProDiager:
- Диаметр биты, мм — до 20.
- Стойкость до переточки – до 1000 отверстий.
- Количество бит в обойме – до 10.
Массивная компактная моноблочная головка от ULTIMAX изготавливается из твёрдого сплава, подобного ВК3, что даёт возможность вести бурение на максимально возможной скорости. Совместима с любыми видами мощных ударных дрелей. Подходит для получения отверстий и полостей в железобетоне, камне, граните и других материалах.
Арматурный резак RebarCutter SDS plus-9 обеспечивает резку железобетона и арматуры, заложенной в железобетонные изделия. С держателем SDS-plus возможна установка резака также и в обычные перфораторы.
Технические характеристики:
- Диаметры получаемых отверстий, мм – 16 — 32.
- Глубина отверстия, мм – 120 — 300.
- Максимальное биение инструмента, мм – до 1.
Выпускаются, также, стационарные модели арматурных резаков, которые оснащаются запирающим триггерным переключателем. Такой резак может работать от ножной педали, что улучшает условия труда оператора.
Чем и как сверлить бетонную стену: полезные советы
Наше современное жилье все чаще строится из монолитных железобетонных плит, обладающие повышенной прочностью. При обустройстве таким домов, сверление бетонных стен вызывает определенные трудности, и почти каждый домашний мастер с ними сталкивался, наверняка бросая эту затею. В этом уроке мы подробно ответим на следующие вопросы, а именно: как сверлить бетонную стену правильно, как подготовить поверхность к сверлению и какие для этого понадобятся инструменты и приспособления.
Подготовка к сверлению стены
Прежде чем начать сверление бетонной стены необходимо удостовериться, что рядом не находятся трубы водопровода или парового отопления. Проверить это можно при помощи металлоискателя. Это специальный прибор, который реагирует на такие виды металла как: железо, сталь, а также цветные металлы. Данный прибор также поможет обнаружить токопроводящие электрические кабели, находящиеся неподалеку от места сверления.
Так как бетонная стена представляет собой монолит из металлических стержней и щебня скальных пород, скрепленных между собой с помощью песка и цемента, то для сверления отверстий Вам понадобятся особые сверла из твердых сплавов. Для этих целей подойдут победитовые сверла или универсальные, которые имеют алмазное напыление. Попавшаяся в стене арматура сверлится сверлами по металлу.
Как сверлить бетонную стену дрелью
Обычно, дрель для сверления отверстий в стене из бетона используется, если их требуется просверлить 2-3 штуки небольшого диаметра, например, чтобы повесить картину, небольшой шкафчик или полку. Если дрель без ударной функции, то кроме победитового сверла понадобится еще молоток и металлический штырь (пробойник), совпадающий по диаметру с отверстием. По мере погружения сверла в бетонную стену время от времени необходимо вставлять пробойник в отверстие и ударяя по нему молотком пробивать слишком плотные участки, не забывая его немного проворачивать. Раздробив плотный участок пробойником процесс сверления бетонной стены дрелью можно продолжить дальше, пока не получите отверстие требуемой глубины.
Этот достаточно трудоемкий процесс можно сделать значительно проще и ускорить, если использовать при сверлении отверстий ударную дрель, но лучше для таких работ использовать перфоратор.
Как просверлить бетонную стену перфоратором
Так как основное назначение перфоратора – это ударная работа при обработке твердых материалов, то использование его при сверлении бетонной стены будет как нельзя кстати. При помощи электропневматического механизма перфораторный бур совершает поступательные ударные движения и создает глубокие и аккуратные отверстия. От ударной дрели перфоратор отличается тем, что главным принципом у него считается не сверление, а удар. Таким образом, процесс как сверлить бетонную стену перфоратором проходит намного быстрее и качественнее.
Перед тем как начать сверление стены из бетона отметьте карандашом место предполагаемого отверстия и подберите бур необходимого диаметра. Далее пробойником или поставив инструмент в режим «только сверление» делают небольшое углубление. После этого установив на перфораторе режим «сверление с ударом» делается отверстие на необходимую глубину. По окончании работы бур извлекается. Желательно также пылесосом убрать из отверстия бетонную пыль.
Полезные советы при сверлении бетонной стены
Чтобы сверление бетонной стены было быстрым и качественным, можете воспользоваться нижеприведенными советами:
- дрель используется тогда, когда необходимо просверлить несколько неглубоких отверстий диаметром до 13 мм, для более глубоких и широких – применяется перфоратор или специальное оборудование;
- при сверлении отверстий под пластмассовый дюбель делайте глубину отверстия на 8-10 мм больше длины дюбеля, т.к. после сверления в углублении остается пыль от раздробленного материала;
- чтобы сверление было точным, а сверло не прыгало по поверхности – необходимо перед началом работы перевести оборудование в режим «сверление» не давая сверлу больших оборотов. Далее, как будет получено небольшое углубление, можно добавить обороты и переключить инструмент уже в ударный режим;
- чтобы сверло не сломалось от перегрева, его необходимо смачивать холодной водой;
- при сверлении отверстий обязательно надевайте защитные очки, чтобы исключить попадание крошки в глаза;
- образующуюся пыль можно собирать пылесосом, держа его рядом с отверстием во время сверления.
Теперь Вы знаете, как сверлить бетонную стену, чтобы отверстия были глубокими и аккуратными. Нижеприведенный видеосюжет наглядно покажет Вам, как просверлить бетонную стену с помощью перфоратора.

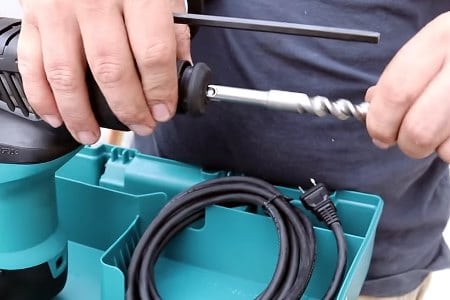

Подготовка перфоратора к работе
Перед тем, как просверлить перфоратором, нужно подготовиться к работе, изучить руководство по эксплуатации и четко следовать требованиям, которые в ней описаны. При нарушении правил инструмент может сломаться и отремонтировать его удается не всегда. Нельзя допускать превышение положенной нагрузки. Долгая и беспрерывная работа приводит к перегреванию элементов редуктора и привода, которые выходят из строя. Смазывают детали только качественными составами. Запрещено выполнять работы, которые не предусмотрены инструкцией. Перед тем как перфоратором сверлить стену, его осматривают.
Проверяют целостность:
- корпуса;
- патрона;
- электроизоляционного слоя кабеля подключения.
Надо удостовериться в отсутствии сколов и трещин на коронках, сверлах и бурах. Режущие края должны быть остро заточены.
Перед тем, как просверлить отверстие перфоратором, выполняют пробное включение и работу в холостом режиме. Проверяют работают ли кнопки, тумблеры, отвечающие за скорость и направление вращения патрона.
На незнакомом объекте следует удостовериться, что проводка имеет достаточное сечение для обеспечения энергией мощного инструмента. Иначе кабель перегреется, что приведет к расплавлению изоляции и короткому замыканию.
