Что собой представляет сверло Форстнера, общие сведения
Но чем же так уникально сверло Форстнера, ведь его начали буквально «расхватывать, как горячие пирожки»?
Бенджамин Форстнер придумывал сверло с вполне конкретной целью: ему нужно было сделать в дереве не сквозную дырку, а углубление с дном, причем стенки отверстия должны были быть ровными. Обычным сверлом это было сделать нереально, поэтому с легкой руки Форстнера и появилось на свет сверло, вокруг центрального острия которого расположен зигзагообразный резак-лезвие. Причем это лезвие является не сплошным, благодаря чему вырезанная древесина вытесняется наружу по мере сверления. Некоторые называют его фрезерное сверло, поскольку, по сути, у данного инструмента на торце расположена режущая кромка.
Что такое сверло для мебельных петель?
Для того, чтобы установить мебельные петли, используют специальные сверла. Это специальные устройства фрезерного типа, которыми можно проделывать отверстия в деревянных или пластиковых щитах. Необходимым условием является достаточная ширина и толщина панели. Сверло используют при обработке полотен МДФ, ДСП и ЛДСП.
Какие есть размеры и диаметры?
Отверстия высверливаются для того, чтобы закрепить в них чашку мебельной петли. Диаметр сверла подбирается исходя из размера мебельной петли. Стандартные чашки бывают следующих диаметров:
- 26 мм;
- 35 мм;
- 40 мм.
Наиболее широкое распространение получили петли с чашками, имеющими диаметр 35 мм. На их примере рассмотрим процедуру установки.
Как с его помощью вырезать отверстие для петли?
Чтобы самостоятельно вырезать отверстие для петли и произвести ее установку, понадобятся:
- Измерительный прибор (рулетка или линейка);
- Шило или иной острый предмет;
- Ручная дрель или шуруповерт;
- Сверло для петель;
- Отвертка или специальная бита, для установки саморезов.
Чашка петли врезается непосредственно в фасад, поэтому необходимо произвести на нем разметку, чтобы определить центр будущего отверстия
Важно соотнести предполагаемое положение петли с расположением полок или другими элементами фурнитуры на каркасе
Центр отверстия следует размечать на расстоянии 22-23 мм от края фасада. В таком случае между краем чашечки и гранью фасада останется порядка 4-5 мм. Сверление производится после того, как выполнена вся разметка.
К этому этапу следует подойти максимально ответственно. Необходимо просверлить отверстие такой глубины, чтобы в него полностью поместилась чаша петли
Важно не допустить превышения допустимой глубины, иначе фасад будет испорчен, так как сверло пройдет насквозь

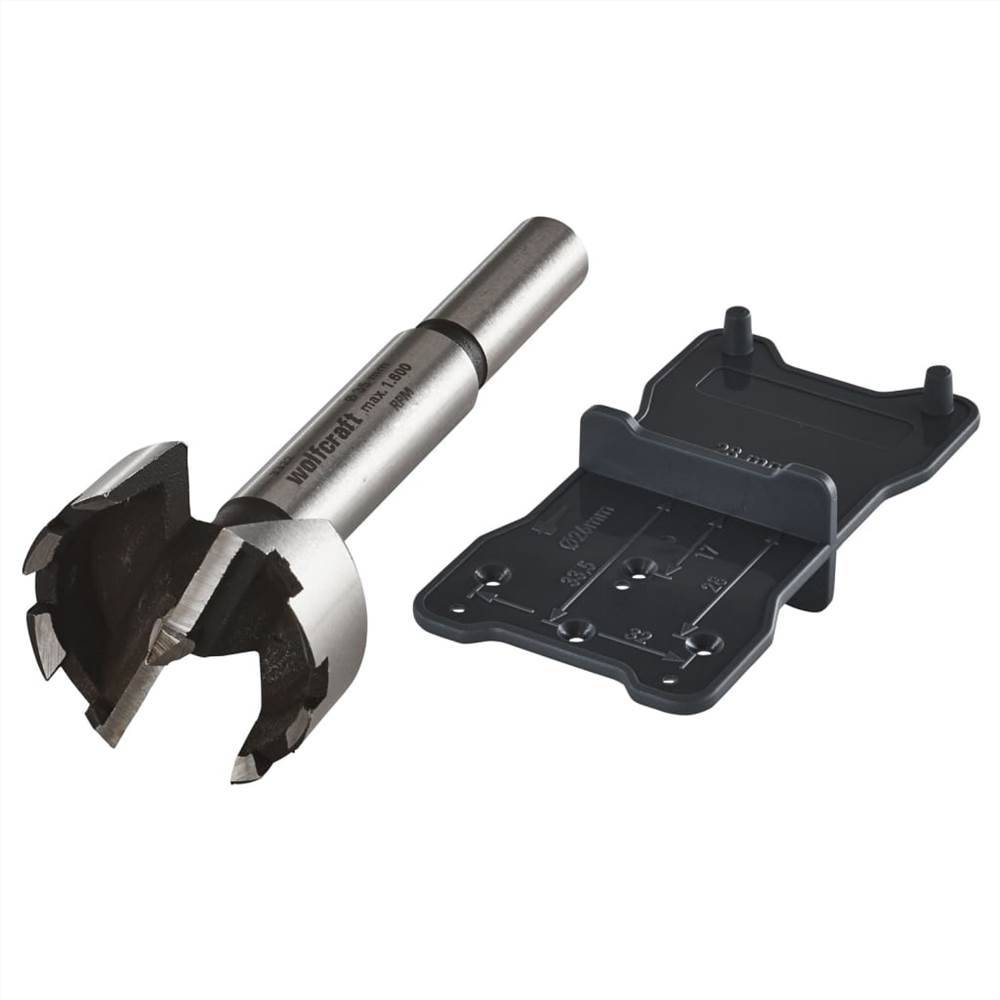

Специалисты изобретают различные способы, помогающие избежать такой проблемы. Например устанавливают специальный ограничивающий шток, к которому крепится дрель с фрезой, либо монтируют ограничительные пластины непосредственно на само сверло. Благодаря применению таких устройств, риск порчи фасада снижается, но все равно следует соблюдать аккуратность при сверлении.
Совет для тех, кто впервые собирается сверлить отверстие для монтажа петли — отточите навыки на обрезках ДСП. Фасады мебели, обычно, изготавливаются толщиной порядка 16 мм, в то время как высота режущего инструмента (с учетом центрального шипа) превышает данный размер. После изготовления нескольких отверстий, можно примерить петлю, которую собираетесь устанавливать. Чашка должна полностью входить в полость, но не должна упираться в ДСП.
Чтобы процесс выбора излишков из изготавливаемого отверстия был оптимальным, советуют изменять угол наклона инструмента, в небольших пределах. Такой способ позволяет ускорить процесс сверления и снизить перегрев сверла.
Особенности приспособления для сверления дерева
Самыми главными преимуществами, которыми может похвастаться сверло Форстнера, являются чистота обрабатываемой поверхности и то, что сверло способно правильно держать заданное направление и не сбиваться с его курса. Ниже будет представлена информация об обеих особенностях.
- Высокое качество работы достигается с помощью некоторой подрезки волокон по окружности до того, как режущая кромка достигнет своей цели. При таком положении дел сколы и задиры никогда не возникнут на обрабатываемой поверхности.
- Что касается второго преимущества, так тут всё предельно просто. Благодаря тому, что, в отличие от рядовых сверл, в которых используется лишь центральное острие, которое и производит резку, агрегат Форстнера имеет цилиндрическую плоскость рабочей поверхности. С помощью площади поверхности работник никогда не направит его в другую сторону, потому что это будет крайне нелёгким занятием, которое просто не может возникнуть случайно.
Сверло Форстнера. Для чего используется?

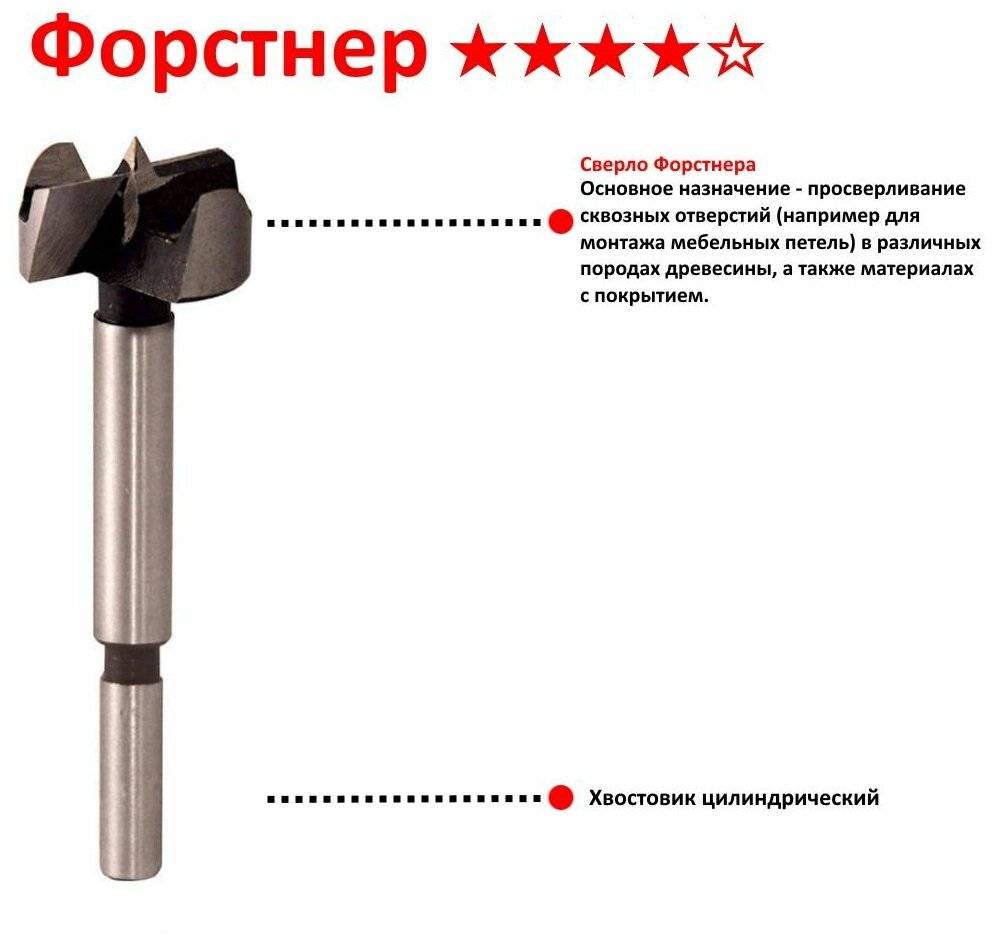

Изначально сверло Форстнера по дереву было разработано в целях проделывания отверстий с плоским дном несквозного типа в мягких и твердых породах древесины. Сейчас его также применяют при работе с плитами МДФ, ДВП или ДСП, а также их всевозможными модификациями.
Применяется сверло в основном в мебельном производстве, например для получения:
- глухих углублений для дверных петель, замков, резьбовых и эксцентриковых стяжек;
- лунок большой глубины при монтаже фурнитуры и необходимости получения аккуратных и ровных краёв.
В других сферах сверло может использоваться при установке оконных проемов, дверных замков, прокладке электрической проводки, а также при водопроводных и электротехнических работах.
Сверло Форстнера по дереву дает возможность получать идеальные углубления с плоским дном, не доходя до наружного края всего лишь на 1-2мм. Предназначены сверла для установки в электрические либо ручные дрели с числом оборотов – от 400 до 1400 оборотов в минуту в зависимости от диаметра.
Итак, главными преимуществами таких сверл выступают:
- повышенная тонкость и скорость процесса сверления за счет центрирующей головки;
- соблюдение четкой геометрии реза и заданных размеров;
- наличие широкого размерного ряда;
- высокая производительность;
- получение ровных, чистых отверстий.
Помимо этого винтовые сверла обычной конструкции с конусной заточкой по сравнению со сверлом Форстнера по дереву не могут обеспечивать получение плоскости, а коронки и перьевые виды – не позволяют получать чистых и точных боковых поверхностей.
Сверло Форстнера по дереву
Лучшие цены в Москве!
При работе с деревом, ДСП или МДФ часто приходится решать вопрос о том, каким инструментом удобнее и быстрее сделать отверстие. В большинстве случаев применяются такие недорогие и широко распространенные насадки, как перьевые и спиральные (винтовые) сверла. Но если необходимо выполнить сверление максимально чисто, то рекомендуется использовать фрезу Форстнера.
Мы осуществляем не только продажу, но и доставку сверл Форстнера. Чтобы получить лучшую цену позвоните нам или отправьте свой запрос по электронной почте через форму Обратной связи.
Особенности конструкции сверла Форстнера

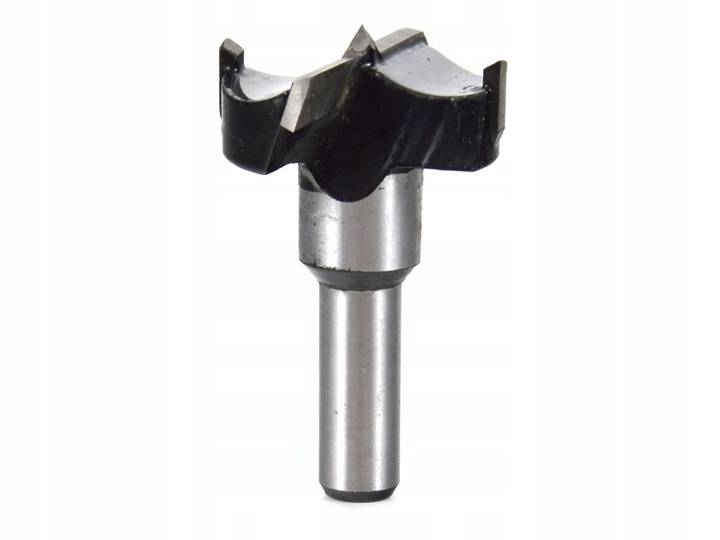

Сверло, которым почти полтора столетия пользуются все мастера, работающие с деревом, изобрел американский оружейник Бенджамин Форстнер. Конструкция сверла была запатентована в 1974.
Строение насадки кардинально отличалось от привычных сверл по дереву. Форстнер отказался от ходового винта и режущих краёв. Инструмент имел внешний режущий ободок, который в двух местах прерывался основными лезвиями, и небольшое центральное острие.
Насадка позволяла добиваться необычайной гладкости стенок отверстия и плоского дна. Благодаря своей конструкции фреза Форстнера была значительно лучше приспособлена для сверления под углом.
Например, они снабжены довольно длинным центральным острием, обеспечивающим дополнительную точность сверления.
Без него насадку большого размера довольно сложно направить в нужную точку и не дать ей отклониться на начальном этапе работы.
Но все современные разновидности фрезы работают по принципу, разработанному Бенджамином Форстнером: внешний ободок надрезает волокна по краям, а радиальные внутренние кромки удаляют древесину в середине и отводят вверх стружку.

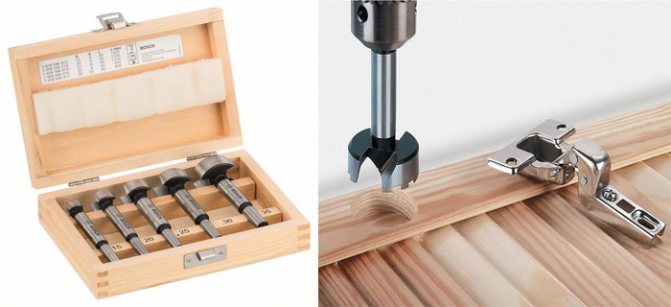

Для задач, стоящих перед домашним мастером, достаточно приобрести набор модернизированных сверл Форстнера, в которые входят насадки самых ходовых диаметров.
В нашем магазине можно купить сверла Форстнера, изготовленные из высококачественной инструментальной стали с победитовой рабочей частью диаметром от 10 до 85 мм.
Преимущества сверл Форстнера
Главным достоинством насадки является высочайшая чистота сверления. Такой результат достигается благодаря тому, что режущий ободок подрезает волокна на краях до того, как основные лезвия успеют погрузиться в материал. Это позволяет полностью избежать появления сколов. В результате готовые отверстия имеют не только очень гладкие стенки, но и плоское дно.
В сверле Форстнера направление удерживается благодаря ободку, в то время, как в других сверлах для этой цели служит центральное острие.
Поэтому в ситуациях, когда ориентация поверхности или структура материала не позволяет насадкам других типов точно выдерживать продольное направление, фреза Форстнера незаменима.
К достоинствам насадок этого типа можно также отнести:
- широкий размерный ряд;
- высокую производительность;
- точное соблюдение заданных размеров и четкую геометрию среза.
Область применения фрезы Форстнера
Насадка подходит для работы с мягкими и твердыми породами древесины, а также с плитами ДВП, ДСП и МДФ.
Наиболее часто сверло Форстнера используется в мебельном производстве. С его помощью получают глухие углубления для замков, дверных петель, резьбовых и эксцентриковых стяжек. Инструмент применяют при монтаже фурнитуры, когда необходимо добиться аккуратности краев лунки.
Фреза ‒ отличный помощник при электротехнических и водопроводных работах, установке дверных замков и прокладке электрической проводки.
Правила эксплуатации
Они призваны облегчить работу и предотвратить травматизм:
- Сверло надо точно установить. Для этого центровочное острие вдавливается в древесину до касания с внешней кромкой. Насадка работает на небольших до 1800 об/мин. Начинать сверления надо при минимальной скорости вращения 800 об/мин;
- Рабочая скорость напрямую зависит от диаметра отверстия. Чем он больше, тем с меньшими оборотами его надо высверливать. Это способствует поддержанию оптимальной температуры на рабочей части инструмента;
- Сверло Форстера может быть оборудовано ограничителем по глубине прохода. Это полезная опция призванная фиксировать глубину рези, а также повысить меры безопасности при работе;
- Иногда толщина материал не позволяет полностью использовать функционал инструмента. Если лист древесины слишком тонкий, центровочный наконечник может пробить его насквозь, то используется два сверла. Первое задает направление движения. У второго сточено острие. С его помощью выбирается необходимое по толщине отверстие.
Советы по выбору
Выбор подходящих вариантов петель должен осуществляться с учетом конструкционных особенностей изделия
Необходимо принимать во внимание функциональное назначение предметов интерьера, а также следующие факторы:
- материал, из которого сделана мебель;
- интенсивность использования.
Подбирая скрытые приспособления для мебельного гарнитура, надо заострить внимание на ее габаритах и обязательно уточнить, какую весовую нагрузку элементы могут выдерживать. Так, в кухонных шкафах и тумбочках чаще всего ставят облегченные дверцы, поэтому и фурнитура в них чаще всего бывает небольшой
Сверло форстнера и современные инструменты
Когда и где появились первые коронные (корончатые) сверла установить не просто, но сама их форма и принцип действия с уверенностью позволяют утверждать, что произошли они на базе сверла форстнера, как одного из способов получения отверстий больших диаметров в различных материалах.
Очень уж они напоминают сверла форстнера. Разве что, лишены поперечных резцов. Но и материалы, которые они способны резать, по своим характеристикам далеки от характеристик древесины. Это и металл, и керамика, и стекло, и бетон.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами
Как в ДСП сделать отверстие под петли: монтаж мебельной петли
Зачастую возникает ситуация, когда требуется произвести монтаж мебельной петли в плиту ДСП, например, при установке дверцы из ДСП. Данная задача предусматривает под собой высверливание отверстия для петли в ДСП. В статье мы рассмотрим с помощью чего можно подготовить такое отверстие и как установить в него петлю.
Итак, в нашем случае при изготовлении шкафа из ДСП была допущена ошибка – паз под петлю был высверлен слишком низко, в результате после установки петли в подготовленное место внутренняя горизонтальная дверца не может полностью открыться. Как итог, необходимо сместить паз немного вверх, чтобы устранить данный недостаток.
Ошибка в выборе места для паза под петлю
Вернуться к содержанию
Инструменты и материалы
В ходе работы по монтажу мебельной петли для ДСП нам потребуются следующие инструменты:
1. сверло Форстнера диаметром, соответствующим петле (в нашем случае 35 мм). Сверло представляет собой фрезу для выборки паза под петли. Данные сверла иногда бывают с ограничителями (рассчитанными на ДСП толщинами 16, 22, 25 мм), которые позволяют не заботиться насколько сильно следует заглубляться;
2. дрель;
3. шуруповерт.
Из материалов нам потребуется собственно сама петля и шурупы для ее крепления.
Внутренняя мебельная петля для врезного монтажа, прямой угол
Шурупы
Вернуться к содержанию
Шаг 1: как сделать отверстие для петли в ДСП?
Для начала насаживаем на дрель сверло Форстнера.
Если у вас сверло без ограничителя, тогда берем пробный кусок ДСП и высверливаем паз под петлю в несколько шагов, каждый раз примеряя насколько заходит петля. Суть данного действия заключается в том, что определиться, насколько нужно заглублять сверло, чтобы не просверлить сквозное отверстие и чтобы петля целиком уместилась в пазу.
Пробное сверление
Примерка петли
Теперь, когда мы приноровились, пришло время заняться непосредственно дверцей. Сначала произведем разметку центра отверстия. Именно в него мы будем устанавливать центр сверла.
Разметка отверстия под петлю
Если у вас вырвало петлю из ДСП и вы не знаете что делать, то самый простой вариант отремонтировать вырванную петлю – сместить петлю, т.е. высверлить новое отверстие, поскольку зачастую места крепления петли шурупами превращаются в труху и уже не держат дверцу должным образом. Оставшееся старое отверстие можно зашпаклевать или заклеить.
Итак, приступим к сверлению.
Сверление паза под петлю
Вернуться к содержанию
Шаг 2: установка петли на дверцу из ДСП
Пазы подготовлены, остается лишь вставить в них петли и привернуть шурупами.
Монтаж петли дверцы
Таким образом, мы перенесли петлю выше, внутренняя дверца шкафа теперь легко открывается.
Установленная петля
Вернуться к содержанию
Видео
На видеоролике, представленном ниже, наглядно показано, как в ДСП сделать отверстие под петли.
Полезно? Сохраните себе на стену! Спасибо за лайк!
vse-postroim-sami.ru
Общие сведения о приспособлении Форстнера

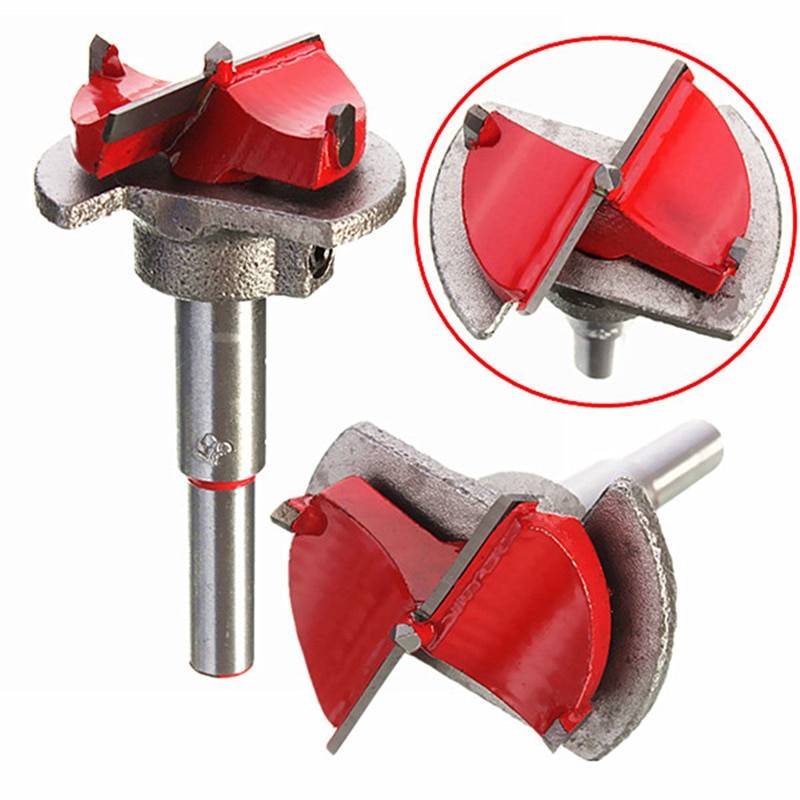

Сверло Форстнера для мебельных петель представляет собою сложное по конфигурации устройство имеющее несколько разновидностей. Но в основе всех их одно центровое острие, поперечный резец и два находящихся на ободке.
В продаже имеется три основных вида сверл для установки мебельных петель:
- Оригинальной конструкции, изготовленные с помощью фрезирования и доведенные вручную
- С литой рабочей частью, адаптированные для полностью машинного производства
- Изготовленные методом литья с наваренными резцами из быстрорежущей стали
По стоимости эти три вида также отличаются кардинально — наиболее дорогими являются представители первого вида, а самыми бюджетными — третьего. Качество может быть как стабильно высокое (у сверл Форстнера изготовленных по первому виду), так и довольно посредственное. в любом случае данное приспособление не слишком дешево и при его покупке нужно проводить тщательный визуальный осмотр на предмет качества изготовления (отсутствия дефектов поверхности, сколов, ровной и симметричной заточки, аккуратной сварки и закалки).
Основные типоразмеры и рабочие диаметры устройства
Все варианты приспособления имеют довольно широкий диапазон диаметров. Большим спросом пользуется сверло для мебельных петель диаметром 35 мм. Два других чуть менее популярных диаметра — это 26 и 40 мм. Длина хвостовика в зависимости от производителя может варьироваться, но он, чаще всего, — стандартный для современных дрелей и шуруповертов шестигранник длиною 10-12 см.
На хвостовике может быть нанесен методом химической гравировки не только логотип фирмы-изготовителя и маркировка размеров сверла, но и специальная шкала глубин погружения. Иногда в комплекте может идти съемный ограничитель погружения. Он представляет собою диск из металла по диаметру на 4-6 мм больше внешнего диаметра сверла. На хвостовике ограничитель крепится с помощью вворачиваемого в его втулку винта.
Процесс работы приспособлением Форстнера
С помощью сверла Форстнера процесс вырезания отверстия очень упрощается. Здесь возможно два варианта:
- Без ограничителя глубины. Если приспособление его не имеет, то нужно действовать следующим образом — наколоть по центру отверстие метчиком, поместить в него центровое острие. Далее начинают сверление на средних оборотах. Делая частые перерывы для контроля глубины. Нужно в это время прикладывать чашку петли и смотреть подходит ли она. Кроме этого перерывы не дадут сверлу перегреться и поджечь древесину.
- С ограничителем. В этом случае работа упрощается. Главное — правильно выставить глубину погружения приспособления. Здесь поможет маркировка на хвостовике или использование штангенциркуля.
При выставлении глубины для приспособления Форстнера нужно учитывать величину центрального острия. Чаще всего оно длиною от 2 до 4 мм. Если об этом забыть, то можно испортить лицевую поверхность детали — фасад мебели.
Вообще, прежде чем начинать работу с реальными деталями мебели стоит попрактиковаться несколько раз с ненужными кусками аналогичного по толщине и составу материала. Это существенно облегчит работу.
При работе приспособлением старайтесь соблюдать равномерность его вращения и выдерживать его перпендикулярное положение по отношению к поверхности детали. Избежать сколов на ней можно предварительно наклеив на место сверления отрезок малярной ленты. После изготовления углубления ее будет легко удалить, при этом края будут без заусенцев.
Модификации

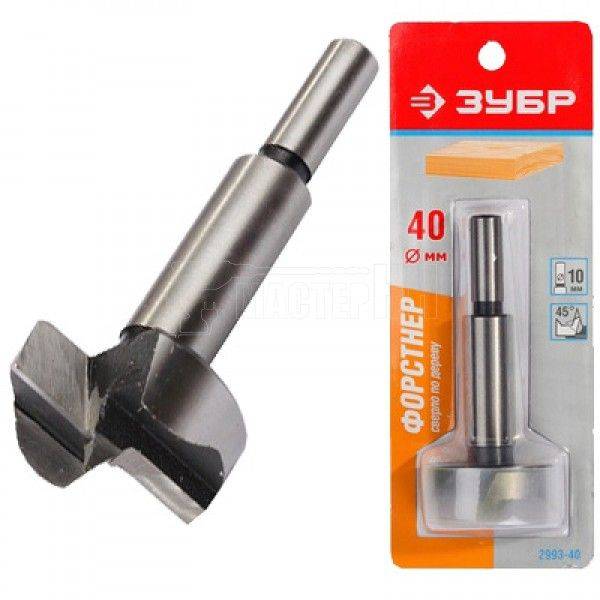

В настоящее время сверло Форстнера по дереву выпускают многие фирмы. Некоторые делают упор на качественных материалах и традиционной конфигурации, другие пытаются усовершенствовать инструмент для различных условий. Так появилось сверло, приспособленное для заточки машинным способом. У него ободок позади центральных резцов имеет больший разрез.
Такое сверло теряет часть режущей поверхности по окружности, что чревато увеличением вибрации при работе и возможными срывами. С другой стороны, такая конструкция существенно удешевляет инструмент.
Есть сверло Форстнера с твердосплавными пластинками, припаянными на режущих внутренних кромках. В других конструкциях боковые окружности имеют зубья, как у пилы. Чистота боковых поверхностей в обрабатываемом материале при использовании такого инструмента ниже по классу, но зато сверло не так перегревается и обеспечивает большую скорость сверления.
Читать также: Кнопочный пост на 2 кнопки схема подключения
Выбирая сверло Форстнера, обычно руководствуются соотношением качество/стоимость. Есть смысл определиться, для каких целей оно приобретается: для профессионального производства или бытовых нужд. Для частого или постоянного использования целесообразней выбирать качественные сверла известных и хорошо зарекомендовавших себя фирм. Их продукция, возможно, будет стоить на порядок дороже, но есть гарантия, что инструмент прослужит долго и будет отвечать заявленным характеристикам.
Следует обратить внимание на состояние режущих поверхностей. Иногда непрозрачная упаковка сверла не дает возможности проконтролировать отсутствие задир, заусениц или сколов на его кромках. Такую продукцию лучше не приобретать
Вручную исправить серьезные дефекты без изменения профиля и геометрии режущих кромок бывает очень сложно
Такую продукцию лучше не приобретать. Вручную исправить серьезные дефекты без изменения профиля и геометрии режущих кромок бывает очень сложно.
Если бы во времена Уильяма Форстнера – американского изобретателя и оружейника – существовал интернет и была Википедия, то шансов попасть в нее при жизни у него практически не было. Потому что, после получения им в 1874 году патента на изобретенное сверло, должно было пройти минимум несколько десятков лет до момента завоевания этим инструментом мировой популярности. Хотя воспользоваться плодами своего изобретения Уильям все же успел – именно сверло, получившее его имя, стало источником немалого дохода в последней трети его жизни. Да и оружейником он стал попозже, благодаря достатку, полученному от продажи прав на производство сверел.
И это очень справедливо, ведь до сих пор не существует инструмента, способного выполнить в древесине различной твердости глухое отверстие такой чистоты обработки.
Да, изначально сверло форстнера – сверло по дереву.
Кроме того, ряд вариаций на тему сверла форстнера позволяют сделать то же самое и в более твердых материалах.
Статья о мебели
Хочу рассказать, как самостоятельно установить мебельные петли на дверки.
Для чего это нужно в домашних условиях?
Бывает, что люди решают заменить фасад корпусной мебели самостоятельно либо купили готовые каркасы, а дверки им изготовили под заказ. Ничего тут сложного нет, желательно попрактиковаться на куске ДСП перед тем как просверлите отверстие на дверке.
Вам понадобится конечно дрель либо шуруповерт. Отверстие нужно сверлить фрезой диаметром 35мм, ее еще называют – сверло форстнера.
Вначале вы должны решить, сколько петель вы будете устанавливать и их точное место расположение. Приложите дверь к месту, где она должна будет закреплена. Карандашом поставьте крестики в местах, где дверь будет упираться в полки, сюда петли устанавливать нельзя.
Теперь откладываете от края двери 22 миллиметра и ставите точку. Эта точка является центром несквозного отверстия диаметром 35мм. Можете ее закернить, то есть сделать углубление, чтоб кончик фрезы не соскользнул.
Советую приготовить пылесос, либо сверлить в подсобном помещении, потому что стружки разлетаются достаточно далеко.
Старайтесь держать дрель с фрезой строго вертикально, не наклоняйте ее в начале сверления. Будьте аккуратны, фреза поначалу норовит соскочить, держите крепче. Когда образуется небольшое углубление, можете потихоньку раскачивать дрель по кругу. Вы заметите, что фреза делает свою работу гораздо быстрей, нежели без смещения центра тяжести.
Под рукой у вас должна быть мебельная петля, которой нужно делать примерку. Петля должна лечь ровно в углубление, не раскачиваться, ее чашка не должна упираться в ДСП. Если отверстие будет недостаточно глубоким, петля выдавит фасад дверки, когда вы ее прикрутите саморезами.
Петлю прикручивайте строго под 90 градусов по отношению к дверке. Саморезы обычно используются длинной 16мм. с редким шагом резьбы, должны идти с петлями в комплекте.
Нас попросили изготовить и навесить двери МДФ. Петли решили устанавливать по месту, чтоб не попасть на полочку в шкафу.
P.S. Иногда спрашивают – «А если петля диаметром 26мм., сколько отступать от края, чтоб поставить центр?» Отступайте 17мм. Главное, чтоб от края панели, до начала углубления было 4мм.
