Виды и особенности сверлильных станков
2 Подбор подходящих элементов
Собирать самодельный станок приходится их подручных средств, поэтому выбору отдельных деталей для конструкции надо уделить серьезное внимание. В первую очередь подбирают материал для станины
В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому
В первую очередь подбирают материал для станины. В легких станках, типа агрегатов для печатных плат, станину можно делать даже из прочного дерева, предварительно укрепив ее стальной пластиной и резиновыми ножками. Но так как мы рассматриваем куда более серьезный агрегат, то и подходить к его сборке надо по-другому.
Идеальным будет вариант, если вам удастся прикупить мобильную или же снять старую станину с древнего настольного станка. Тут уже смотрите по своим возможностям.

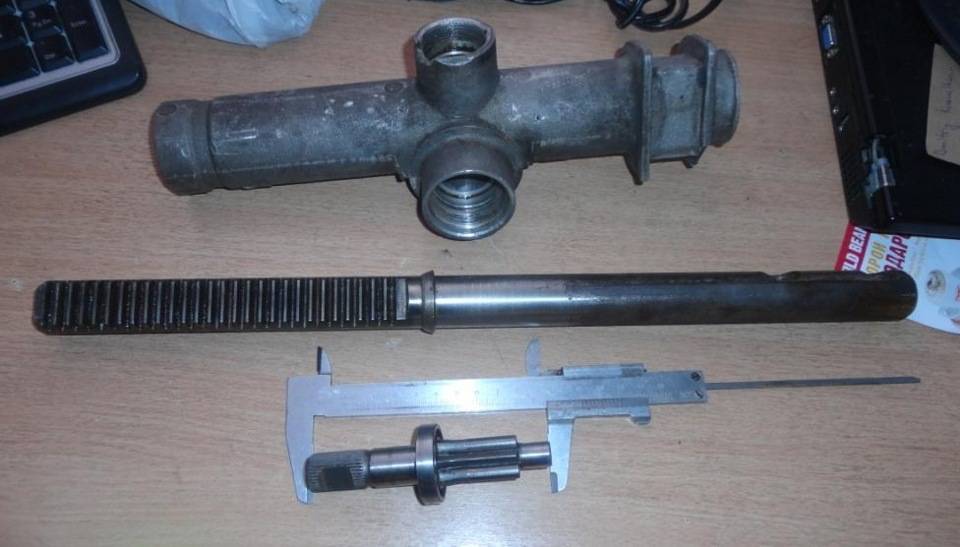

Для станка понадобится внутренний стержень с зубьями
Основная стабилизирующая рейка выполняется из уголка или швеллера. Его толщина должна быть не меньше чем 3 мм. Только такая деталь способна выдерживать нагрузки, не даст вибраций и люфта.
Держатель под рабочий механизм делают тоже из стали. Тут уже подбор ведется в зависимости от самого двигателя, который намереваются использовать. Его рассмотрим чуть позже.
При вращении рулевая рейка может поднимать или опускать зафиксированный на ней механизм. Причем манипуляции ведутся очень тщательно, вплоть до миллиметра. Плюс, на многих рулевых рейках есть возможность ослабления или усиления напряжений, что приводит к возможности тонкой регулировки ее работы.
Ручки желательно снимать с готовых станков, но можно создавать и самостоятельно. Точно так же при необходимости рекомендуется пользоваться производственными патронами и втулками. Благо, достать их очень легко.
2.1 Подбор рабочего механизма
Что интересно, рабочий механизм в самодельном сверлильном станке может быть не только традиционным, но и существенно упрощенным. Речь идет о замене двигателя и блока питания уже готовой дрелью или агрегатом для сверления бетона, металла и т.д. Эти переносные инструменты имеют практически те же габариты, что и обычная дрель. Однако их мощность позволяет сверлить металл без какого-либо серьезного сопротивления.
Все что от вас требуется в такой схеме, это прикрепить дрель несколькими скобами, предварительно зафиксировав ее в правильном положении. Она должна быть направлена полностью перпендикулярно к основанию станка.
Если рассматривается схема станка из рулевой, то здесь использование дрели даже предпочтительнее. Да и времени на его сборку у вас уйдет гораздо меньше.

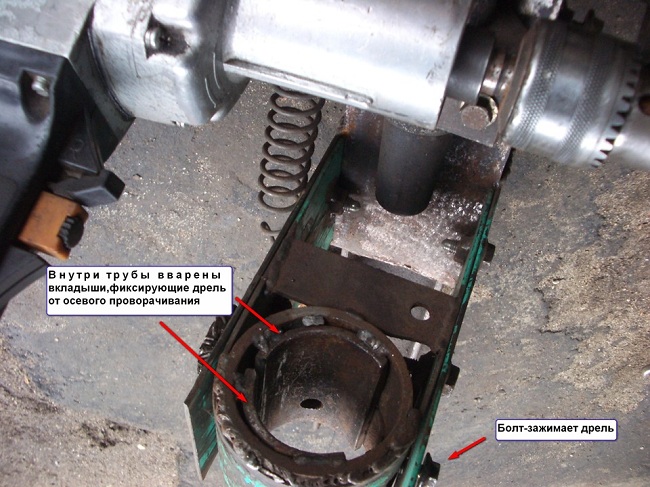

Устройство крепления дрели к раме станка
Второй вариант – установка асинхронного двигателя от какого-то электроприбора. Тут уже при сборке своими руками придется повозиться подольше. Но в общем, технология остается все той же.
2.2 Этапы сборки самодельного станка из рулевой
Обратимся же непосредственно к технологии сборки станка. За основу возьмем схему с использованием рулевой от автомобиля ВАЗ и готовой дрели, которую надо только зафиксировать и правильно подключить.
Этапы работы:
- Разбираемся со станиной, монтируем ее в правильном положении.
- Растачиваем в станине пазы и отверстия под будущие тиски.
- Монтируем основную рейку из уголка или швеллера.
- Крепим к ней рулевую.
- Монтируем на рулевую ручки, регулируем ее ход.
- Устанавливаем на верхнюю часть рулевой крепления под дрель.
- Монтируем дрель в правильном положении, регулируем угол ее наклона.
- Окончательно фиксируем рабочий механизм.
- Подводим все провода, дотягиваем болты, тестируем систему.
Как видите, ничего сложного в этом деле нет.
Сверлильный станок из рулевой рейки и дрели
Существенно упрощается процесс за счет использования уже готовых решений, таких как дрель и рулевая. По сути, вам нужно только собрать их все воедино и убедиться в том, что сборка прошла правильно.
2.3 Отличия при сборке станка с асинхронным движком
Если же вы собираетесь использовать отдельный движок, то здесь уже придется немного подумать. Сам по себе движок хоть и создает усилия, но их еще надо как-то передать.
Часто движки в таком случае монтируют параллельно рулевой, а сам механизм устанавливают с другой стороны. Передача усилий ведется за счет стандартного механизма из двух колес и ремня. Шпиндель на валу можно брать заводской, к нему же подводят патрон и все остальные детали.
Также движку наверняка потребуется отдельный блок питания, который располагают на станине или возле нее. Да и всю конструкцию лучше будет скрыть под металлическим или деревянным корпусом. Дабы избежать возможного засорения, поломок или несчастных случаев.
Общая информация

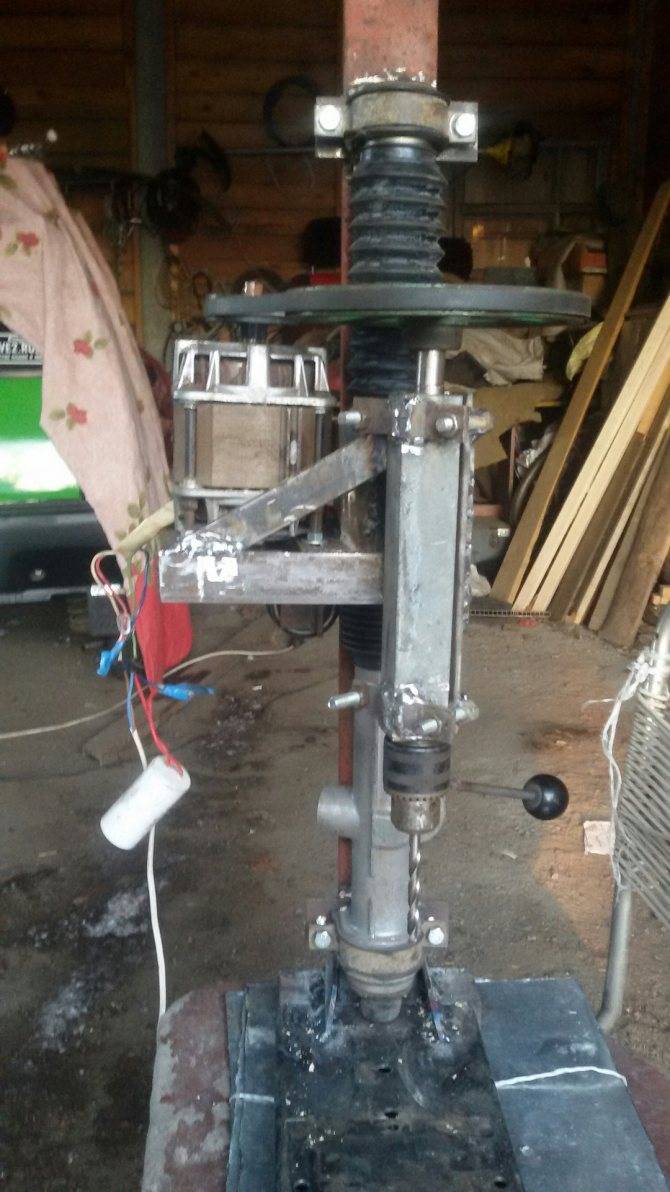

Сверло приводится в движение электродвигателем
Как правило, такие механизмы используются исключительно для сверления пластика, дерева и металла, хотя вместо сверла можно закрепить ту же металлическую щётку для шлифовки чего-либо. На фото вверху вы видите самую обычную сборку, где шпиндель вращается силой электродвигателя. К нему уже присоединяются другие элементы, например, патрон и сверло.
Можно сказать, что данный станок лучше, чем обычная дрель, так как он зафиксирован в стационарном положении, следовательно, шансов сломать сверло гораздо меньше. Здесь, по сути, нужно просто вовремя подставлять различные детали, в которых необходимо сделать отверстие. Ещё одним немаловажным преимуществом такого механизма является высокая точность, которой невозможно достигнуть при ручном сверлении. Если станок снабжён тисками, то нивелирование будет гарантированным. Ниже вы сможете посмотреть видео ролик такого самодельного агрегата.
Видео: самодельный агрегат
Как сделать самодельный сверлильный станок из рулевой рейки?
При имении в домашнем обиходе нужного перечня инструментов и приспособлений, можно делать целое множество необходимых технологических операций. Однако часто покупка заводского экземпляра является крайне нелогичной.
Один из реалистичных вариантов — сверлильный станок из рулевой рейки своими руками. Таким образом, вам удастся не только сэкономить финансовые активы, но и научиться выполнять нужное оборудование для конкретных нужд.
Список инструментов:
- Набор гаечных ключей;
- Сварочный аппарат;
- Болгарка по металлу;
- Шлифмашинка (для устранения металлических заусенцев);
- Молоток.
Особенности и нюансы изготовления
Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.
Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.
Это обуславливается достаточно небольшим весом всей установки, которая не имеет возможности компенсировать вибрацию, появляющуюся в рабочие моменты силового агрегата. Проведение модернизации машины может повлечь за собой некорректную его работу, и, как следствие, скорую его поломку.
Для конструирования сверлильного агрегата требуется подумать о таких моментах:
- Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
- Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
- Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.
Сверлильный станок из рулевой рейки: пошаговая инструкция
С самого начала проектирования делает выбор относительно наиболее оптимального типа рулевой рейки. Далее, в зависимости от ее габаритов будет компоноваться техническая документация всего оборудования
Главное на что необходимо обратить особое внимание, это чтобы данная ответственная составляющая не была со сколами и большим количеством поверхностных изъянов
Наиболее используемая по габаритам рабочая поверхность — 300×400 мм. Упорные составляющие выполняются из двух отрезков металлопроката 40×65×40 мм. Основание для монтирования рулевой колонки также выполняется с применением швеллера.
В случае применения в роли силовой установки электрической дрели, нужно изготовить Г-подобную подпорку.
Монтирование рулевой колонки к опорной стойке делается собственноручно, используя проушины, которыми обязательно комплектуется конструкция. Для установки подножки под электросиловое оборудование, можно сделать упрочненное крепление за счет электродуговой сварки. Выбор способов в полной мере зависит от специфических особенностей конструктива каждой отдельно взятой модели.
Практические советы по конструированию сверлильной машины с использованием рулевых реек собственными руками:
1) Предварительно делается проверка применяемого редуктора. Непригодные составляющие обязательно должны заменяться;
2) Высотный параметр стойки должен быть больше на 80…100 мм, чем рулевая рейка;
3) Необходимо учитывать рабочий ход штока. Например, для автомобиля ВАЗ-2105 этот параметр — 210 мм;
4) Для улучшения комфорта при использовании советует укомплектовать рабочее оборудование отдельным блоком управления.
Использование шаговых механических агрегатов является нецелесообразным, ведь они не обладают необходимым плавным ходом для данного оборудования.
Для безопасности в моменты использования этой машины, конструктив агрегата должен надежно закрепляться на рабочей поверхности.
Видео: сверлильный станок из рулевой рейки своими руками.
Общие сведения
Сверлильный станок чаще всего используют для сверления деталей. Свою работу он осуществляет, используя силу электродвигателя, который, вращая свой вал, передает усилия на основной вращательный элемент агрегата или шпиндель. К последнему присоединяют:
- переходники;
- сверла;
- патроны;
- втулки.
По сути такой станок представляет собой механизм, зафиксированный в стабильном положении, предназначенный для сверления разнообразных деталей в течение довольно длительного времени.
Человеку, работающему на таком агрегате, необходимо только своевременно подставлять детали, регулировать их положение и контролировать работу станка. Это гораздо удобнее, чем если бы пришлось работать вручную. Кроме того, в результате ручного сверления невозможно добиться высокой точности. Дело в том, что человеку требуется правильно подобрать угол приложения усилий. Ошибка в несколько градусов способна стать фатальной. Да и работы в таком темпе не всякий способен выдержать.
Совсем другое дело, когда для работы используется сверлильный станок. В этом случае необходимо только деталь зафиксировать в тисках, после чего запустить станок. Все последующие действия не будут отнимать много времени и усилий.
Это интересно: Фрезер для врезки дверных замков и петель: настройка, шаблоны и фрезы, видео
Способы изготовления
Прививки котам британцам
Британские котята первые полтора года в связи со слабым иммунитетом могут легко подцепить различные инфекционные и вирусные заболевания. Чтобы этого не произошло, британцам нужно делать прививки против:
- попадания инфекций в дыхательные пути;
- стригущего лишая;
- панлейкопении;
- бешенства.
Первую прививку обычно делают еще в питомнике, когда малышу всего 9-12 недель. Вакцинация помогает оградить британца от таких заболеваний, как панлейкопения, трахеит и кальцивироз. Повторяют прививку примерно через 2-3 недели, добавляя препарат от бешенства. Далее мероприятие проводят 1 раз в год.
Если же заводчик в питомнике не провел вакцинацию животному, сделайте это самостоятельно или с помощью ветеринара уже в новом доме, в возрасте 2-2,5 месяцев. Через 2 недели повторите процедуру еще раз.
Если вы хотите, чтобы питомец принимал участие в выставках, позаботьтесь о том, чтобы штампы о наличии всех прививок стояли в ветеринарном паспорте.
Конструктивные особенности станка
Чтобы легко было справиться с работой, необходимо понять, из чего состоит агрегат вместе с его составляющими.
Обыкновенный сверлильный станок состоит из следующих деталей:
- станина;
- держатели под рабочий механизм;
- дополнительные элементы (гайки, сверла, патроны, втулки);
- тиски;
- ручки вращения механизмов, передатчиков усилий и т. д.;
- направляющие основной рамки;
- рабочий механизм;
- амортизатор;
- блок питания.
Сама конструкция не представляет собой ничего сложного. В качестве основания крепится станина. Если рассматривать настольный образец (а самодельные станки чаще всего являются настольными), то станина в этом случае будет использоваться и как крепление под приспособления типа тисков, и как стабилизирующий фактор, а также как основание. К станине крепится основная рамка, на которой будет держаться весь механизм. К рамке подсоединяют держатель, амортизатор и дополнительные элементы. В случае регулируемого амортизатора к нему подсоединяют ручку.
К основной рамке прикрепляют двигатель станка, к которому затем подводят шпиндель и переходники. Блок питания имеется только в таких моделях, двигатель в которых устанавливают отдельно, и он не способен принимать на себя нагрузки, идущие от бытовой сети.
Подбор необходимых элементов
Собирают самодельный агрегат из подручных средств, поэтому выбору деталей конструкции следует уделить особое внимание. В первую очередь нужно подобрать материал для станины. Это должен быть только металл
Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка
Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка
В первую очередь нужно подобрать материал для станины. Это должен быть только металл. Может подойти тяжелая пластина, в которой просверливают отверстия, необходимые под будущие тиски и прижимные планки. Лучше всего приобрести мобильную или снять старую станину с бывшего в употреблении настольного станка.
Основную стабилизирующую рейку изготавливают из уголка или швеллера, толщиной не менее 3 мм. Эта деталь не дает вибраций и люфта и способна выдерживать нагрузки. Держатель под рабочий механизм изготавливают также из стали. В этом случае выбор зависит от двигателя, который будет использоваться.
Основной момент в подобной схеме станка своими руками заключается в том, что для сборки агрегата применяют детали из рулевой рейки автомобиля, так как она компактная и обладает уникальными возможностями.
Во время вращения рулевая рейка поднимает и опускает механизм, который на ней закреплен. Такие манипуляции следует вести очень тщательно, вплоть до одного миллиметра. Многие рулевые рейки обладают возможностью ослаблять или усиливать напряжение, приводящее к возможности тонкой регулировки работы.
Ручки лучше всего снимать с готовых станков, однако их можно изготовить своими руками. Таким же образом можно пользоваться производственными втулками и патронами, потому что достать их довольно легко.
Подбор рабочего механизма
Этот элемент в сверлильном станке своими руками бывает не только традиционным, но и значительно упрощенным. В этом случае речь идет о замене блока питания и двигателя готовой дрелью или агрегатом, который используется для сверления металла, бетона и т. д. Такие переносные инструменты обладают практически такими же габаритами, что и обыкновенная дрель. Однако они настолько мощные, что могут сверлить металл без серьезного сопротивления.
Дрель следует прикрепить небольшим количеством скоб, перед этим предварительно зафиксировав ее в нужном положении. Она должна быть расположена перпендикулярно к основанию агрегата.
Использование дрели в схеме станка из рулевой рейки считается предпочтительней. При этом времени на сборку агрегата потребуется значительно меньше. Можно также произвести установку асинхронного двигателя от любого электроприбора. В этом случае сборку осуществляют гораздо дольше. Но технология останется такой же.
Делать или покупать?
Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:
- Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
- Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
- Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.
Выбираем станину
Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по производителю («китай» — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.
Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).
Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.
Как выбрать станину (стойку) для дрели
А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.
Что дешевле?
Чертежи шпинделя настольного сверлильного станка
Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.
Как правильно выполнить сборку оборудования
С этапами сборки самодельного сверлильного станка на базе рулевой рейки и серийной дрели можно познакомиться по видео, которое нетрудно найти в интернете.
Действовать можно и в соответствии со следующей несложной инструкцией.
- Сначала изготавливается станина, к которой привариваются ножки для надежной установки на верстаке.
- В металлическом листе, который служит верхней частью основания станины, выполняются отверстия для крепления зажимных приспособлений.
- К основанию станины приваривается несущая стойка, которая дополнительно укрепляется ребрами жесткости в месте крепления.
- К несущей стойке надежно крепится рулевая рейка от автомобиля, на нее монтируется рукоятка для вращения и регулируется ее ход.
- Для дрели изготавливается специальное крепление, при помощи которого инструмент присоединяется к рулевой рейке в том месте, где на ней имеются монтажные болты. Сделать это несложное по конструкции крепление поможет соответствующее видео или чертежи такого устройства.
- После того как дрель будет соединена с рулевой рейкой, необходимо отрегулировать правильность ее пространственного положения относительно поверхности рабочего стола.
- После сборки проверяется надежность крепления всех конструктивных элементов, а сам станок тестируется.
Инструкция по сборке сверлильного станка своими руками из рулевой рейки, фото
Наличие дома профессионального инструмента дает возможность выполнять работу без привлечения специалистов. Но всегда ли заводское качество изготовления будет надлежащим? В некоторых случаях намного практичнее сделать конструкцию самостоятельно. Одним из оригинальных и практичных устройств считается самодельный сверлильный станок из рулевой рейки.
На первый взгляд кажется, что приобретение готовой стойки для установки дрели будет оптимальным вариантом. Однако в большинстве случаев заводские модели обладают большим люфтом, что делает невозможным точное сверление небольших отверстий до 4 мм. Именно поэтому профессионалы предпочитают изготавливать станину самостоятельно.
Заводская стойка
Проблема заключается в экономии на расходных материалах – рабочий стол имеет небольшую массу, а стойка обладает недостаточной жесткостью. В качестве альтернативы дорогому профессиональному сверлильному станку предлагается изготовить основу из подручных материалов, а в качестве электрического оборудования использовать мощную дрель (от 1,5 кВт.).
Еще на этапе составления схемы можно столкнуться со следующими проблемами:
- Изготовление механизма поднятия (опускания) дрели. Оптимальный вариант – установка рулевой колонки от легкового автомобиля.
- Основа и стойка для крепления колонки делаются из толстостенного металлопроката – швеллеров, уголков листового железа. Чем больше масса станка – тем лучше он будет компенсировать вибрацию.
- При отсутствии дрели можно изготовить сверлильный механизм из любого подходящего электродвигателя. Чаще всего для этого используют силовые агрегаты от стиральных машин. Шкивы для создания ременного привода также подбираются из подручных материалов.
Все эти вопросы решаемы, если применить профессиональный подход к каждому этапу изготовления сверлильного станка из рулевой рейки. Его конструкция относительно проста, но для уменьшения трудоемкости работ и достижения хорошего качества изготовления рекомендуется придерживаться определенной схемы.
Делаем станок
Самодельный станок

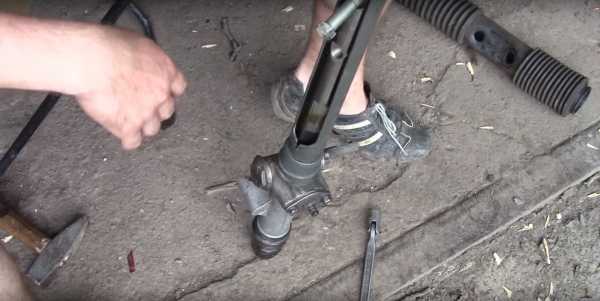

На первом этапе необходимо найти рулевую рейку. Лучше всего использовать деталь от ВАЗ 2108 , так как она характеризуется простотой конструкции и долгим сроком безремонтной работы. Так как новая рейка буде стоить достаточно дорого (до 3500 рублей) – чаще всего приобретают б/у.
Выбор рейки и ее модернизация
После ее приобретения следует выполнить профилактический ремонт. Для хорошей работы сверлильного станка необходимо обеспечить плавный ход. Поэтому помимо обязательно очистки от мусора нередко требуется заменить некоторые компоненты:
- Проверка состояния редуктора. В случае надобности – заменить неисправные элементы.
- Опорная втулка не должна иметь поверхностных повреждений – сколов, трещин и т.д. Это контролируется еще перед приобретением.
