Возможные проблемы

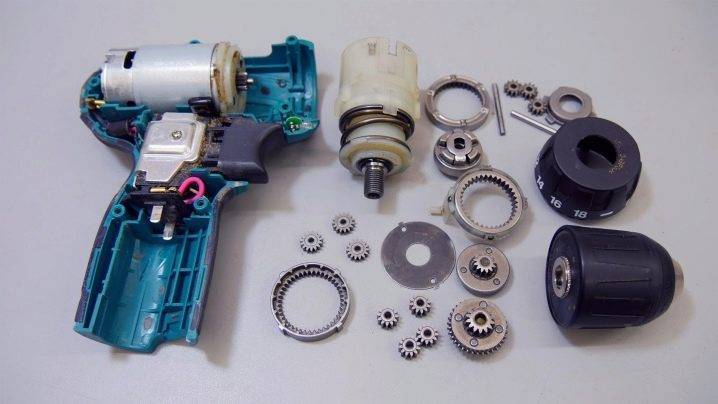

Патрон шуруповерта остается наиболее уязвимой его частью, связано это с постоянными манипуляциями, необходимыми для смены рабочего инструмента. Этот основной недостаток узла, вызван самой логикой его существования. Избежать периодических замен патрона при интенсивной эксплуатации шуруповерта невозможно. Узел при работе инструмента постоянно испытывает напряжение, которое трудно сочетается с подвижностью отдельных его деталей.
Неполадки в работе патрона определить просто. Первым сигналом будут частые провороты сверла, вначале малого диаметра, а потом и все большего. Со временем в процессе работы могут начать выскакивать биты. В некоторых случаях нарушается центровка и сверло активно «бьет», это явление не только неприятно, но и довольно опасно, так как становится причиной слома сверла. На быстрых оборотах его осколок может нанести серьезную травму.
Неправильно зажатая бита может стать причиной повышенного расхода материала из-за его непреднамеренной порчи и также стать причиной травмы при закручивании самореза
Выбирая новый патрон взамен изношенного, необходимо обратить внимание на заводскую маркировку
Как выбрать патрон для шуруповёрта, смотрите в видео ниже.
Обзор сверлильных патронов
Эффективность технологических операций по сверлению и расточке отверстий полностью зависит от правильности выбора рабочего инструмента и надежности его крепления. Особого внимания требуют патроны для станочного оборудования, подвергаемые значительным нагрузкам и подбираемые с учетом требований российских и зарубежных стандартов (ГОСТ 8522, 15935 и другие). Ошибки на этом этапе обходятся дорого, несоответствие с конусом или хвостовиком сверлильного инструмента приводят к поломкам, биению и значительному росту погрешности обработки. Данные комплектующие предлагают купить прежде всего производители станков и ручного оборудования, к проверенным временем брендам относят патроны Griff, Jet, Metabo, Proma, Профоснастка, Практика и Энкор.
Сверлильный патрон представляет собой относительно небольшую деталь, изготавливаемую из высокопрочных марок стали и предназначенную для обеспечения надежности крепежа рабочего инструмента на оси шпинделя и облегчения процесса его смены. Его размеры стандартные, подобрать нужный вариант в теории не составляет труда, но на практике посадка этого элемента должна быть максимально выверенной. По сути патрон является посредником между сверлом и конусом Морзе (или другим наконечником шпинделя), разрушительные воздействия от вращения рабочего вала в ходе передачи усилий частично сглаживаются, но требования к прочности и твердости этих комплектующих станка довольно высокие. В частности, их изготавливается из стали с показателями не ниже 51 HRC по Роквеллу, кулачки – 54, лучше всего для этих целей подходят цементированные марки.
Конструкция и основные элементы сверлильного патрона бывают разные, минимально возможный диаметр закрепляемого в нем хвостовика сверла варьируется от 0,5 до 5 мм, верхний предел составляет 20 мм (для токарных и фрезерных станков значения могут быть другими). Потребность в применении этой оснастки возникает при проведении следующих технологических операций:
- Сверления глухих и сквозных отверстий.
- Рассверливания ранее подготовленных с целью увеличения их диаметра.
- Зенкерования.
- Развертки конических и цилиндрических поверхностей.
- Накатки резьбы метчиками.
- Зенкования при снятии фасок и выемок.
- Торцевания с целью получения ровного среза, перпендикулярного оси отверстия.
Патроны с конусом Морзе
Такие конструкции характерны для оборудования, где предусмотрено соответствующее конусное крепление. Размеры оснастки должны строго соответствовать нормам ГОСТ 8255-79. Ключевым требованием считается максимальное снижение радиального биения инструмента, и допуск по нижней границе закрепления сверла в патроне.
Типоразмеры рассматриваемой оснастки для сверлильного станка различаются по следующим параметрам:
По диапазону диаметров крепёжной части сверла, которое может быть установлено в патроне. По конструкции зажимного узла: ключ, зажимная гайка (с фиксирующим кольцом или без него). По конструктивному оформлению внешней поверхности патрона (ГОСТом не ограничивается).
Конусы Морзе в сверле и патроне должны совпадать. Малейшее отклонение снижает усилие зажима и вызывает биение сверла даже при незначительных продольных нагрузках на инструмент.
Конус Морзе, названный в честь его изобретателя Стивена Морзе, представляет собой конический элемент, обладающий способностью к самоцентрированию. Для универсализации крепления изготавливается большая линейка переходных втулок с одного размера конуса Морзе на другой. Маркировка таких втулок обязательно включает в себя букву «В» и две цифры, характеризующие высоту конической части: например, обозначение В24 указывает, что этот конус Морзе имеет высоту 24 мм. Встречается и прежняя маркировка — от КМ-0 до КМ-7 (старое обозначение привязывалось к метрическим конусам, а сами конусы Морзе были примерно вдвое длиннее).
Патрон с конусом обеспечивает возможность своей удобной и соосной установки в шпиндельной головке сверлильного станка, ведь демонтировать конус Морзе с патрона значительно удобнее, чем со шпинделя. Наличие конуса Морзе, как переходной детали от патрона к шпинделю, предохраняет элементы оснастки от разрушения в случае перегрузки по крутящему моменту. В этом случае всё ограничивается только конусом, в то время как сам патрон остаётся неповреждённым.
Рассчитаны патроны с конусом Морзе для применения со свёрлами диаметром от 16 до 30 мм. В комплект входит также зажимной ключ. Такая инструментальная оснастка выпускается в соответствии с нормативными требованиями ISO 148-95, что делает патроны вполне унифицированным инструментом. Они с успехом могут быть применены как на отечественном оборудовании, так и для сверлильных станков импортного производства.
https://youtube.com/watch?v=cSMT5sOl_YM%3F
Цанговые патроны для сверления
Крепежной особенностью в конструкции любого сверла является присутствие двух канавок. Установка насадки в патрон сопровождается его поворачиванием, при этом стопорные шарики попадают в специальные углубления хвостовика. Замена оправки на этом заканчивается. При остановке работающего станка с крепежным механизмом этого типа автоматически блокируется шпиндель.
Такое крепление зажимов обеспечивает надежную фиксацию сверла за минимальное время. Уникальное строение цанги исключает возможность появления зазоров внутри крепежного механизма, это полностью ликвидирует колебания насадки при работе.
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg
https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети. При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Сверлильный Stalex JDP-8L
Этот агрегат отлично подойдёт для сверления, рассверливания и зенкерования отверстий в чёрных и цветных металлах для дома. Его также можно применять для обработки полимерных материалов.
Преимущества
У рассматриваемой модели в рейтинге есть несколько характерных особенностей:
наличие в комплекте патрона быстрозажимного типа;
станок выполнен из серого чугуна, что повышает надёжность конструкции, а также снижает вибрации во время работы;
есть функция, задающая и регулирующая глубину сверления;
возможность наклона рабочего стола на 45 градусов в процессе обработки детали;
движение стола осуществляется по зубчатой рейке в вертикальном направлении.
Обратите внимание! У Stalex JDP-8L присутствует кнопка, предотвращающая аварийные ситуации
Технические характеристики
Самыми важными являются следующие параметры:
Выходная мощность 350 Вт
Частота вращения шпинделя находится в пределах от 580 до 2650 об/мин.
Диаметр стойки составляет 65 мм
Расстояния от шпинделя до рабочего стола и до основания станка 200 и 280 мм соответственно
Небольшие размеры стола 160 на 160 мм
Сверлильный агрегат модели Stalex JDP-8L весит 19 кг и предназначен для дома. Отлично справляется с простейшими задачами сверления.
Таким образом, прежде чем выбирать сверлильный станок по металлу, в первую очередь, нужно посмотреть на технические характеристики агрегатов. ТОП-10 лучших сверлильных станков были описаны выше, представлен их рейтинг.
Конструкция сверлильных патронов
Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:
- корпус;
- гайка с обоймой;
- винтовой хвостовик с левой резьбой;
- шарикоподшипник между гайкой и хвостовиком;
- кулачки.
В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.
При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.
В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.
Оснастка для сверлильных станков
Патроны для корончатых сверл
Патроны для корончатых сверл могут предусматривать подачу смазочно-охлаждающей жидкости — такие патроны называются патронами с внутренним охлаждением. Подача СОЖ в патрон значительно облегчает работу и предотвращает перегрев как оборудования, так и рабочего инструмента, что значительно увеличивает срок службы станка и качество проводимых работ
При выборе патрона следует обратить внимание на то, предусматривает ли он подачу смазочно-охлаждающей жидкости. Подача СОЖ в патрон значительно упростит работу – фреза после выключения станка не будет перегреваться, а процесс сверления пройдет легче
Патроны Karnasch предусматривают хвостовики от Конуса Морзе 2 до Конуса Морзе 4. На нашем сайте представлены как быстросменные, так и обычные патроны.
Адаптеры и переходники для корончатых сверл
Адаптеры для корончатых сверл предназначены для установки сменного инструмента на станок, который не подходит для работы с необходимым вам инструментом.
К тому же, при утере или порче сверлильного патрона приобрести адаптер для сверла или коронки нужного диаметра проще, чем покупать новый сверлильный патрон, который стоит значительно дороже.
Некоторое оборудование (например, станки производства фирм Fein или Nitto-Kohki) имеет свое посадочное отверстие. В этом случае адаптеры используются для того чтобы сверла с хвостовиком Weldon 19/32 подходили для работы с тамими станками.
Сверление спиральными сверлами
Адаптеры для спиральных сверл предназначены для тех же целей, что и адаптеры для корончатых сверл – но следует учесть, что для каждого спирального сверла нужен определенный адаптер в зависимости от диаметра хвостовика сверла.
Исключение составляет трехкулачковый патрон Karnasch, который работает со сверлами Ø от 1 до 13 мм, надежно фиксируя спиральное сверло благодаря своей конструкции. Трехкулачковый патрон может также использоваться с переходниками КМ 2, КМ 3, Weldon 19/B16, Fein Quick-In 18/B16. Адаптеры для спиральных сверл – единственный способ сверлить спиральными сверлами на маленьких станках массой менее 14 кг.
Адаптеры для коронок
Если вам нужно работать с материалом, для сверления которого не подходят ни корончатые, ни спиральные сверла, например, для сверления отверстий в трубах, воспользуйтесь коронками, адаптеры для которых представлены в данном разделе сайта.
Удлинители для корончатых сверл
Для увеличения глубины сверления используются удлинители. В случае, если материал, с которым вам надо работать, расположен ниже уровня основания станка, вы можете воспользоваться удлинителем.
Также они незаменимы, например, для сверления в трубах или профилях – когда необходимо проделать два отверстия одинакового диаметра друг напротив друга. При работе с трубами необходимо учитывать диаметр удлинителя и диаметр отверстия — диаметр отверстия должен быть больше, чем диаметр удлинителя, чтобы удлинитель свободно проходил в отверстие при работе.
Для подробной консультации по моделям обратитесь к нашим специалистам.
Сверлильный патрон 1-13мм (13 типоразмер) под конус Морзе-2
Сегодня обзор не совсем обычного для Mysku товара. Но я знаю, что тут есть люди которые работают руками и имеют некоторый станочный парк, думаю им будет интересно. Предвосхищая возгласы о том что можно купить старый советский патрон у дедушки на рынке и он будет ого-го! — я сделал сравнение и уверен на 110%, что произвольный патрон из СССР будет не лучше. Возможно, и найдётся сопоставимый, но придётся поискать. Патрон поставляется в двух коробочках: собственно патрон с ключом и хвостовик.
Начнем с хвостовика. Красивый хорошо шлифованный хвостовик под конус Морзе-2 с одной стороны и конус Морзе инструментальный укороченный B16 с другой (почитать подробнее можно например тут). Есть небольшие дефекты на плоской части, но она ни на что не влияет. Поставляется в пластиковой коробочке.
Теперь собственно патрон. Патрон в картонной коробке с качественной полиграфией. Патрон и ключ в разных пакетах. Присутствует инструкция на английской и китайском.
На патроне есть надписи BRIED B16 0.5-13mm. На фото всё бликует, не получилось толком сфотографировать.
Максимально сведенные и разведенные губки
Надо сказать, что в описании на сайте цифры более правильные — от 1 до 13мм. то есть 0.5мм сверло входит в патрон с лёгким натягом, сверлить им не получится. 0.7мм — уже вроде как затягивается, но реально уверенно пожалуй только от 1мм. Впрочем, 0.7 я сверлить не пробовал. Максимальный диаметр — 13.5мм.
Так выглядит патрон в сборе с хвостовиком:
А так в сравнении с аналогом «родом из СССР»
Как видим, аналог заметно меньше в диаметре при тех же заявленных размерах свёрел. Но! Эти патроны НЕСРАВНИМЫ по точности.
Сравнивать будем на вот таком сверлильно-фрезерном станке Гомельского производства
В патроны зажат вал от бензонасоса. Калёный, полированный, ровный, диаметром 6мм. При проверках положение узлов станка не изменялось, за исключением перемещения стола для замены патрона.
старый патрон:
новый патрон:
Как видим, биение не более полутора соток, что я считаю просто феноменальным результатом. По сути можно использовать вместо цангового патрона для фрезерования чего-то не особо твердого и малыми диаметрами фрез.
Подведем итоги: патрон отличного качества как по исполнению, так и по точности. единственным относительным минусом можно считать достаточно крупные размеры, но это я уже докапываюсь, по правде говоря. То есть даже по ГОСту патрон 1-13мм имеет наружный диаметр 52мм
Несомненно, если у вас есть доступ к складам со списанным или списываемым оборудованием, и в этом «фикспрайсе» «всё за бутылку» широкий выбор нового инструмента из ЗИПов и НЗ — то надо брать на месте. Вдруг будет не хуже? Если же предприятия развалились уже давно и халявы не будет — настоятельно рекомендую к покупке. действительно очень качественный патрон. И это я не п.18 отрабатываю, это совершенно искренне.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Применение патронов
Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.
- Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
- Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
- Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
- Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.
Использование крепежных элементов
Среди наиболее распространенных крепежных конструкций применяются на производстве модели В16, чуть большего размера В18, а также конус Морзе. Цифровые показатели в названии модели не соответствуют размерным величинам патрона, к примеру, конусообразное крепление для сверлильных насадок В16 характеризуется диаметром в 27 мм.
Патроны для сверлильного оборудования могут отличаться между собой по следующим признакам:
- по внешней форме и индивидуальной длине рабочей области;
- на некоторых моделях иногда присутствует либо отсутствует предохраняющий корпус из пластика;
- метод скрепления составных частей патрона отличается в разных моделях;
- сплав, из которого изготавливается деталь станка, отличается по цветовому оттенку.
Чтобы расширить возможности сверлильного устройства его укомплектовывают дополнительными переходниками с конусом. Благодаря такому усовершенствованию можно осуществить установку патронов с уменьшенным либо существенно превосходящим по размеру конусом Морзе.
Выделяется также наиболее функциональный и выносливый тип крепежа – быстрозажимной, он идеально подходит для высокоэффективного оборудования, функционирующего на больших скоростях. Благодаря конусным хвостовикам деталь характеризуется высокой универсальностью. Но по стоимости эта деталь оборудования имеет недостижимые величины.
Выбрать тип патрона среди современного многообразия этих деталей несложно, если отдавать предпочтение универсальным разновидностям. Но профессиональная деятельность, связанная с высокоточным и сложным сверлением, требует скрупулезного анализа деталей патрона, это осуществляет не каждый специалист этого дела.
Конструкция и достоинства быстрозажимных и ключевых исполнительных органов
Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.
- Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
- Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок
Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:
- Отсутствует необходимость использовать дополнительные инструменты
- Возможность закрепления насадки одной рукой
- Высокая скорость замены насадок
- Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно
Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:
- Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
- Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
- Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже
На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.
Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.
К достоинствам ключевых исполнительных органов относятся:
- Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
- Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин
Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.
Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.
Правила сборки и разборки
Иногда могут быть случаи, когда для нормальной работы оборудования требуется детальная очистка. Можно разобрать почти любой патрон, но обратно собрать — нет. Быстрозажимной зачастую имеет кожух, под ним находятся его составляющие. В данном случае разобрать или использовать поверхностную очистку деталей необходимо определить, если снять пластиковый кожух.
Как правило, можно разобрать с помощью грубой физической силы, закрепив его в тисках и по тыльной стороне постукивая молоточком. Этот метод применим для сборных конструкций, где все части изготовлены из толстого металла, но не из цельного металлического куска.
Разобрать быстрозажимной кулачковый, в котором обойма с венцом составляют монолит, с помощью одной лишь силы не получится. Из-за его конструкции может потребоваться нагревающий инструмент. К примеру, строительный фен, который способен придать металлу нагрев до 300 градусов. Перед тем как установить патрон в тиски вращающимся кольцом, нужно спрятать вовнутрь его кулачки. Нагрев вращающегося кольца нужно выполнять снаружи, охлаждая его изнутри с помощью хлопчатого материала, установленного вовнутрь, который во время нагревания детали регулярно поливается холодной водой.
После необходимой температуры нагрева можно из кольца выбить основу, которая в тисках так и останется. В процессе сборки требуется также нагревание детали.
Все выше описываемые патроны используются для зажима инструмента во время сверления разных отверстий на различных станках — токарных, сверлильных и т. д. Вышеописанные параметры непременно смогут помочь подобрать подходящие и правильные инструменты для производства и лично для себя.
Быстрофункционирующий патрон сверлильный самозажимной
Механизм стандартных патронов не гарантирует хорошего центрирования и прочного крепления зажимаемого режущего приспособления, что, конечно, вызывает затраты времени при частой смене инструмента во время работы.
Патрон сверлильный состоит из следующих элементов: корпуса, в котором, благодаря гайке, имеются обойма, а также винтового хвостовика с левой резьбой. Между гайкой и хвостовиком расположен шарикоподшипник. В обойме на равных друг от друга промежутках профрезерованы 3 паза, в них помещены кулачки. На верхней части винта прорезаны 3 радиальных Г-образных паза, предусмотренных для подвижного радиального соединения кулачков с винтом.
При вращении хвостовика по отношению к корпусу патрона, винт развинчивается либо завинчивается и передает кулачкам осевой, а также радиальный ход, принуждая их скользить и внутри корпусного конуса, и по бортику обоймы. Данным методом осуществляется совмещенное аксиальное, а также радиальное передвижение кулачков и совершается зажим либо освобождение прибора.
При сверлении хвостовик проворачивается в корпусе сверлильного патрона по часовой и выворачивает винт, смещающий кулачки и усиливающий зажим сверла. При смене сверла нужно, поддерживая хвостовик, вращать остов против часовой, при этом винт перемещает кулачки и совершает их разжим. С использованием шариковой опоры можно быстро совершить разжим, даже когда деталь сильно затянута.
Классификация
- Быстросменный сверлильный патрон используется со сменной втулкой для свёрл с коническим хвостовиком;
- Предохранительный патрон для нарезания резьбы в глухих и сквозных отверстиях имеет более сложное строение. Состоит он из кулачков муфты, ведомых полумуфт, основной кулачковой муфты, пружины и регулировочной гайки. Используется он как держатель для меитчиков.
- Цанговый сверлильный патрон состоит из хвостовика, соединённого с цилиндрической частью. Между зажимом и хвостовиком внутри патрона находится разрезная втулка.
- Двухкулачковый сверлильный патрон зажимает сверло благодаря внутренним зацепам в верхней части патрона, фиксируемым пружиной. Чем и объясняется его особенность применения для тонких свёрл и использования при небольших нагрузках на сверло.
Только сверлильные патроны с ключом, имеющие конус Морзе имеют соответствующие требования по ГОСТ 8522-79, встретив указание на гост соответствие по размеру используемых при данном размере конуса Морзе можно определить по таблице. Быстрозажимной не имеет конуса, но в отличие от своего собрата с ключом имеет внутреннюю резьбу, диапазон которой обязательно указывается в маркировке.
Трёхкулачковый
Маркировка чаще всего выглядит так (на изделиях российских производителей):
- ПСК 3-16 говорит о диапазоне диаметров сверл в мм;
- КМ В12; В16; В18 – что указывает на конус Морзе соединительного отверстия;
- ГОСТ 8522-79 – такое обозначение в маркировке однозначно указывает на соответствие по всем параметрам в таблице, составленной в 79 году.
Маркировка на быстрозажимной имеет только указание на размер внутренней резьбы и диапазон диаметров зажимаемых свёрл.
Трёхкулачковый патрон для сверлильного станка, с фиксацией сверла ключом, соответствует не только ГОСТ 8522-79, но его конус Морзе отвечает стандартам СЭВ 148-75. Что делает сверлильные патроны, выпущенные в России в соответствии с ГОСТ 8522-79, пригодными для сверлильного станка зарубежных производителей, работающих по международным стандартам.
Размеры по ГОСТ 8522-79 – это строгое указание по соответствию типоразмера по диапазону зажима и допустимому радиальному биению. В то же время соответствие основным параметрам не является указанием на определённую конструкцию. Выглядеть сверлильные патроны могут по-разному:
- по форме и длине рабочей части;
- наличию или отсутствию пластикового, предохраняющего корпуса;
- методу крепления основных частей патрона между собой,
- цвету сплава.
Конус Морзе изменяется в большую сторону с возрастанием номера типоразмера. Вместе с размером изменяются допуски радиального биения.
Например, конус Морзе В16 имеют сверлильные патроны 10 и 13 типоразмеров. Эти цифры соответствуют верхнему параметру зажима сверла, нижний устанавливается ГОСТ 8522-79. С конусом Морзе В18 изготавливается патрон № 16 по этой же таблице. Его минимальный зажим 3 мм, максимальный – 16 мм.
Быстрозажимной патрон необходимо подбирать в соответствии с размерами крепёжного отверстия и резьбы станка. Ключевые патроны, благодаря конусу Морзе, имеют преимущество. Конусные переходники позволяют устанавливать на станок патроны с меньшим или большим конусом Морзе, расширяя возможности станка.
Наиболее выносливый быстрозажимной патрон, но он же и самый дорогой – это прецизионный быстросменный патрон. Он идеален для станка, работающего на больших оборотах. Конусные хвостовики делают прецизионный быстрозажимной патрон универсальным.
