Сверлильно-присадочные станки

Преимущества многошпиндельных головок

Несколько вертикально расположенных головок с набором режущего инструмента, горизонтальный шпиндель для работы по торцам, требуют автоматических контроллеров и регулировки скорости вращения. Фиксирование детали обеспечивают пневматические зажимы. Устройство привода обеспечивает одновременную работу узлов.

Компоновка оборудования дает такие преимущества одновременной обработки:

• точные настройки программируются, дополнительные (поправочные) значения вносятся быстро с пульта;
• серийность (повторяемость) операций по действию в 2 плоскостях;
• изменение угла наклона сверла;
• нарезка правого и левого винта;
• возможность применения в конвейерных линиях при оснащении автоматами выгрузки/подачи сырья.

Количество шпинделей варьируется, чаще всего из 21 или 27 шт. Соответственно, по центрам крайних сверлильных мест будет 64/83,2 см. Патроны устанавливаются под хвостовики Ø 5 мм, Ø 10 мм. Максимальный Ø на сверлильно-присадочные центры 12 мм. Сверла изготавливаются из твердых сплавов для интенсивных условий работы.

Рассчитывать технологические операции на присадочном станке необходимо по 2 возможным путям: а) увеличивать число шпинделей в исполнительном органе; б) применять большее число головок. Это значит, вместо 1 станка на 35 шпинделей, ставят 2 агрегата на 21 (но нужно учесть максимально возможный габарит заготовки для оборудования).

Разновидности и принцип действия

В мебельном производстве сверлильно-присадочное оборудование предназначается для подготовки установочных мест шурупов, штифтов, винтов, ручек, шарниров, петель под последующую стандартизированную сборку цельных изделий.

По выполняемым функциям станки делят на:

• Универсальные. Выполняют весь набор последовательных операций, включая токарные и фрезерные. Применяются в серийном производстве и индивидуальном конструировании.
• Специализированные. Относятся к автоматизированным устройствам с широким диапазоном возможностей, выполняющих заданный программой набор операций. Настройка последовательности производится оператором.
• Специальные. Имеют ограниченный узко настроенный функционал под конкретную заготовку. Перенастройку делают специализированные организации.

Стандартный шаг между сверлами составляет 32 мм. Специальные модели (например, под фасадные петли) настраивают по спецификации к производимой продукции.

Все присадочные станки действуют, как агрегатные установки, где разное количество шпинделей с закрепленным инструментом от края, последовательно сверлит и обрабатывает отверстия, пазы. Головки применяют как одношпиндельные, так и многошпиндельного исполнения. По их количеству различают: позиционные, полуавтоматы, с ЧПУ, под петли.

Пример действий

Выполненная по габариту заготовка позиционируется на столе по направляющей линейке, ограничивается упорами, крепится прижимами. При нажатии кнопки «Пуск», головка с исполнительным инструментом выдвигается к краю поля, начинает сверление глубиной 4 – 9 см, скорость продвижения в рабочей зоне 5 – 10 м/мин. По окончании – возвращается в исходное положение.

Многофункциональный принцип работы учитывает необходимость обработки скошенных ребер. Узел со шпинделями может подходить к плоскости под углом до 90°, подаваться снизу.

Виды конструкций сверлильного оборудования

Данная группа включает как универсальные модели с последовательным выполнением операций (не только основных, но и токарных и фрезерных), так и специализированные станки с ЧПУ, настраиваемые оператором и отрабатывающих заданный программой набор действий. Последние в свою очередь разделяются в зависимости от диапазона возможностей на узкие и широкие, используемые при изготовлении конкретных деталей или перенастраиваемые на ходу.

К общим конструктивным признакам относят наличие как минимум одной многошпиндельной головки с интервалом между посадочными отверстиями в 1,5 дюйма (32 мм), в свою очередь перемещаемой в горизонтальной или вертикальной плоскости в зависимости от вида выполняемых операций. Самый простой станок имеет именно такое исполнение и не оснащен ЧПУ, сверление отверстий в разно направленных участках у них осуществляется в несколько заходом с условием переворачивания заготовки. Такие модели рекомендуют приобрести только с целью установки в частных мастерских, их функциональность и скорость работы ограничены.

Для массового производства однотипных деталей используются так называемые проходные разновидности с автоматическим управлением. В отличие от упрощенных версий сверлильно-присадочных станков они имеют две горизонтальные головки и несколько вертикальных узлов снизу (с обычными или вращающимися головками). Они выполняют заложенный алгоритм в кратчайшие сроки, единственными недостатками этих моделей является высокая цена и сложности при необходимости внесения изменений в программу (переналадка такого оборудования занимает много времени и требует привлечения специалистов).

Самые гибкие и универсальные характеристики наблюдаются у устройств с продольной подачей заготовок и программным управлением, также называемых обрабатывающими центрами. Они оснащены выдвигающимися по команде шпинделями, их перенастройка не составляет труда из-за простого интерфейса и заложения многочисленных алгоритмов в памяти. По времени обработки детали они проигрывают проходным (что делает нецелесообразным их применении при крупносерийном производстве), но по функциональности и остальным показателям выигрывают у всех аналогов, единственным ограничением их повсеместного использования является дороговизна.

Советы по выбору

Главным определяющим критерием является условия мебельного производства и объемы выпуска, модель будет окупаться только при соответствии с потребностями конкретного предприятия. Для разового бытового использования это оборудование категорически не подходит даже при условии покупки б/у, услуги по его аренде крайне редки и представляются только в крупных городах. По этой причине выбор рекомендуют делать взвешенно и после консультирования со специалистами (что особенно актуально при приобретении сверлильно-присадочных станков проходного типа со сложной наладкой).

К дополнительным учитываемым показателям относят:

• Число приводов, при количестве шпинделей свыше 25 предпочтение отдается моделям как минимум с двумя двигателями, как более рационально распределяющим нагрузку.
• Качество выносных шлангов и упоров станка, для обеспечения надежной фиксации заготовок эти элементы должны сочетать жесткость и упругость.
• Тип передачи вращающегося усилия двигателя на шпиндели и долговечность этих углов. Оптимальными характеристиками обладают станки с шестернями из высокопрочной стали, работающие по гипоидной схеме, худшими – ременные. Цепные разновидности признаны достаточно надежными, но при их выборе следует быть готовым к большому количеству шума.
• Наличие или отсутствие регулировки высоты подъема головки, модели с такой технической возможностью являются более функциональными.
• Параметры питающей сети и объемы потребления. Станки с подключением к трехфазной сети далеко не всегда оправданы на мелких предприятиях, о необходимости отдельной защищенной линии также желательно знать заранее. В идеальном варианте производительность сверлильно-присадочного аппарата и мощность его потребления обосновываются экономическим расчетом.
• Способ управления (ручной или автоматизированный), простоту и сроки выполнения калибровки или смены настроек. При всех преимуществах ЧПУ стоимость моделей с такими возможностями окупается только при крупном производстве или при повышенной сложности карт присадки.
• Предлагаемую производителем комплектацию и срок действия его гарантийных обязательств, доступность сменного рабочего инструмента.
• Наличие или отсутствие дополнительных функций, возможность установки вспомогательных приспособлений.
• Эффективность системы аспирации.

Разновидности моделей

На присадочном станке свои функции сразу выполняют несколько похожих инструментов – сверлильных агрегатов, зенковок, которые крепят в головке с несколькими шпинделями.

По назначению, это оборудование подразделяется на:

• Универсальные мебельные станки;
• Специализированное оборудование;
• Специальные механизмы.

Универсальное оборудование – предназначено для полной подготовки отверстий, начиная от сверления до полной обработки другими приспособлениями. Их нередко применяют при серийном изготовлении мебели, они способны выполнять много функций. Модели небольшого размера с низким потреблением энергии подойдут новичкам-любителям. Специализированные устройство – предназначены для конвейерной обработки необходимых деталей. Одновременно они способны обрабатывать определенное число отверстий. Можно настраивать под разные операции. К этой категории относится, большинство присадочного оборудования. Специальные механизмы – предназначены только для обработки заготовок определенной конфигурации. Самостоятельно их перенастроить для других операций невозможно.

По числу шпинделей и траверс отличают механизмы:

1. Сверлильно-присадочные и полуавтоматические;
2. Позиционные присадочные;
3. Сверлильно-присадочные с программируемым управлением;
4. Присадочные механизмы для петель.

Лучший конечный результат использования этих механизмов, может быть получен только при понимании особенностей его конструкции и работы.

Специальные механизмыУниверсальныеСпециализированные

Механизмы с одной головкой

В таком станке заготовка зажимается прижимами на столешнице в соответствии по показаниям направляющей линейки. Таким образом, обрабатываемая деталь правильно располагается относительно инструментов. При работе двигателя головка перемещается к заготовке. Механизм выполняет свою работу, и оператор с помощью пульта отпускает прижимы и меняет обрабатываемую деталь.

Многофункциональность установки достигается благодаря перемещению шпинделей на 90 градусов. Эта возможность используется для выборки пазов и обработки скошенных сторон. В столешнице создают пустоты для перемещения сверел внизу заготовки. Таким оборудованием успешно пользуются в небольших организациях с малым потоком обрабатываемых деталей.

Механизмы с несколькими головками

Среди рабочих инструментов этого оборудования используются разные приспособления – всевозможные головки для сверления материала, и одна для отделки края заготовки. На станине есть опора, необходимая для крепления обрабатываемой детали в нужном положении. Заготовка размещается на специальных планках и зажимается фиксаторами. Во время работы двигателя одновременно функционируют несколько головок. Это дорогое оборудование, в нем дополнительно установлены механизмы контроля, регулировки скорости и контроллеры положения детали.

Отличия станков с несколькими шпинделями от установок с одним шпинделем:

1. Расположение головок регулируется электронным устройством, по этой причине детали обрабатываются с высокой точностью, дополнительные наладки проводятся быстро;
2. Можно сразу обрабатывать 2 плоскости, работа выполняется с большой точностью и быстрее. Для еще одного прогона нескольких однотипных заготовок нет необходимости переналаживать агрегат;
3. Вертикальные головки могут делать отверстия под необходимым углом;
4. Дополнительно на опорном столике есть приспособления для замены деталей, которые освобождают человека от ручных работ. Это оборудование относятся к позиционно-проходным установкам. Они нередко используются при конвейерном производстве мебели. В этом случае станки обрабатывают деталь при перемещении по конвейеру, такое применение существенно сберегает время и полностью исключает необходимость выполнять работу вручную.

Основная масса промышленного оборудования относятся к этому виду.

Вертикально-сверлильный станок

Вертикально-сверлильный станок является наиболее распространенным видом, поскольку с его помощью можно производить обработку различных деталей, которая производится за счет вращения шпинделя. Его можно сделать своими руками.

Данное оборудование имеет свои разновидности, он может быть настольным, с одним шпинделем, многошпиндельным, редукторным, а также предназначенным для глубокого сверления.

Видео:

Поломку станка можно легко исправить, купив необходимые запчасти, цена на которые варьируется в зависимости от конкретных деталей.

Так, например, координатный столик и держатель под блоки находятся в разной ценовой категории, зависящей от производителей, выпускающих запчасти, цена на них варьируется.

Более функциональным будет напольный тип оборудования, позволяющий выполнять различные операции.

Оснащается такое устройство стойкой со столом, фундаментной плитой, шпинделем, коробкой скоростей и механизмом подачи.

Цена таких устройств будет значительно выше настольных, цена на запчасти останутся в том же ценовом диапазоне.

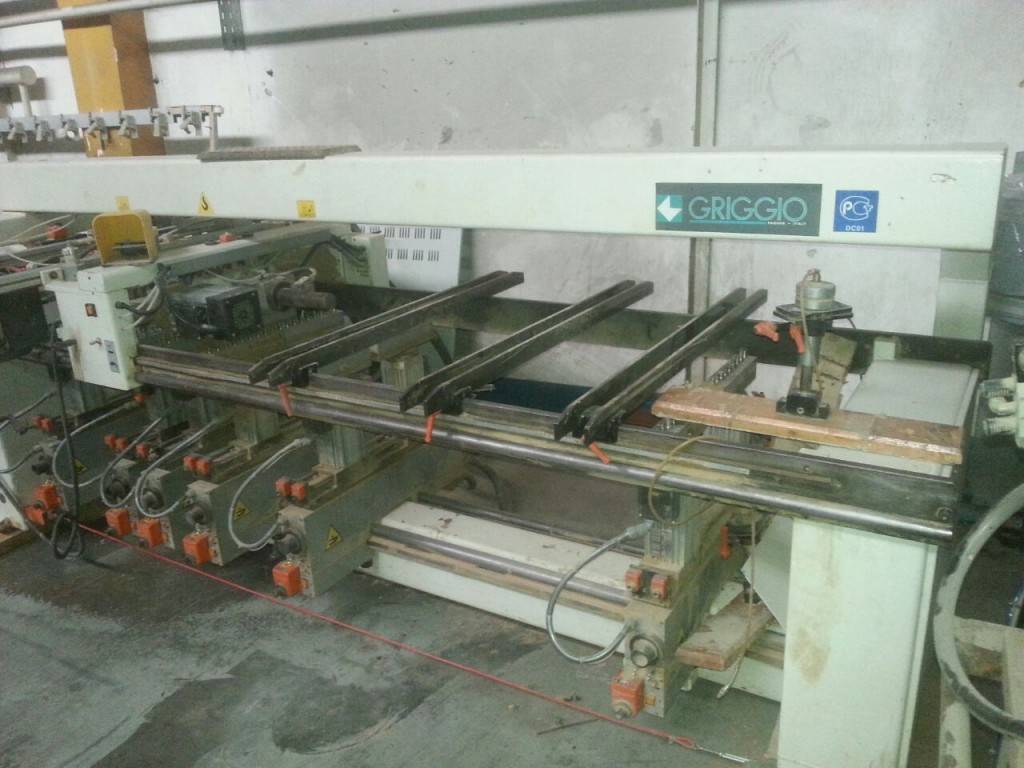

Сверлильно-присадочный центр с ЧПУ проходного типа CNC 1000 GRIGGIO (Италия)

ОПИСАНИЕ СТАНКА:

• Рабочее поле – обрабатываемые детали:
• — Х = без ограничений
• — Y = 1000 мм (900 мм для фрезерования)
• — Z = 60 мм
• Скорости осей:- Перемещаемое зажимное устройство = 25 м/мин- Y = 50 м/мин
• — Z = 20 м/мин

ОПЦИИ:

Электрошпиндель 3,3 кВтСкорость вращения 1 000 — 18 000 об/минИнвертер – «статический преобразователь частоты»Скорость вращения инструмента управляется с NCАвтоматический контроль функции торможения инструментаЗащита от перегрузки и короткого замыканияВизуальная диагностика неисправностей с отображением на мониторе

Использование фрезерной группы ограничено выполнением операций фрезерования (отверстия для светильника, петель, стяжек и др. фурнитуры) – нельзя отрезать часть детали (большой целый обрезок), необходима переработка в стружку.

Рольганг на входе, холостые ролики, размер 600 х 1000 мм

Рольганг на выходе, холостые ролики, размер 600 х 1000 мм

• Воздушное охлаждение для электрического шкафа
• Считывание штрих-кода при ручной загрузке деталей в станок.Комплектуется программным обеспечением и устройством считывания

Офисная версия MASTERWORK

Содержит те же функции, что и станочная версия, но может быть использована в офисе для создания программ и как единственная рабочая станция для всех аналогичных станков. В комплект включен 1 ключ защиты.

Программа MASTER CABINET – уровень 1:

Данный программный пакет предназначен для создания корпусов.- проектирование происходит в трехмерной графической среде с широким набором библиотечных элементов для легкого и быстрого проектирования элементов для дальнейшего их изготовления- возможность использования существующей библиотеки и/или создания новых персональных библиотек- библиотеки изделий мебели, фурнитуры и т.д.- возможность разделять корпус на одиночные компоненты с последующим автоматическим генерированием программ обработки- инструкции по использованию MASTER CABINET выводятся непосредственно на экран компьютера станка

* зажимные устройства не включены

Проектирование:

Проектирование происходит непосредственно в 3D формате, используя команды, находящиеся в интерфейсе программирования, простая система позволяет быстро размещать фурнитуру

Виды:Проект может быть визуализирован под любым углом и представлено в каркасном или в закрашенном виде Различные виды существующей мебели:- для кухни- обеденная комната- ванная комната- спальня- магазин- офис

1. Создание программы обработки:
2. Различные виды существующей фурнитуры:
3. Библиотека:
4. Библиотеки для кухонных дверей, фурнитуры, ручек, стяжек в базовой комплектации.

После того, как мебель спроектирована, посредством единственного нажатия кнопки CAM, MASTER CABINET способен, разбивая корпус на одиночные элементы, автоматически создать все одиночные программы обработки.Никакие дальнейшие корректировки не нужны при передаче программ из MASTER CABINET в MASTERWORK (пока это необходимо при передаче DXF файлов из других программ).- шканты- эксцентрики- соединительные муфты- шурупы- вырез под 45 градусовОбширная библиотека легко и быстро определяемых элементов позволяет использовать существующие библиотеки и/или создавать собственные библиотеки.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Сверление по пласти и торцам изделия

На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.

Широкие возможности шпиндельной головки

На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции.

Конструкция шпиндельной головки станка Griggio GF 21 предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ф1,5 – 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.

Быстрая настройка глубины сверления

Станок Griggio GF 21 оснащен запатентованным устройством «QUICK DEPTH», которое является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

голоса

Рейтинг статьи

Сверлильная головка

У каждого присадочного станка есть элемент, который называется сверлильной головкой. В ней размещены шпиндели, расположенные через равное расстояние. Это стандартное оборудование для изготовления мебели, его обязательно включают в комплект все изготовители присадочных станков. Отличия могут быть только у агрегатов специального назначения, к примеру, у тех, которые подготавливают отверстия для крепления фасадных петель. Характеристики сверления могут быть разными, в зависимости от свойств петель.

Движение от электродвигателя к головке передается через шестерни, которые размещены в головке. В зависимости от числа используемых шпинделей, головка может работать от 2 электродвигателей. Такое устройство используют для вращения шпинделей в противоположные стороны. В этом случае, можно использовать сверла как с левой, так и правой нарезкой.

Сверлильная многошпиндельная головка

многошпиндельная головка

Присадочный станок любого типа непременно содержит этот элемент.

Головка состоит из шпинделей, установленных в ряд с одинаковыми промежутками — 3,2 см. Это стандарт для мебельного оборудования, которого придерживаются практически все производители.

Отличия возможны для специальных аппаратов, например, выполняющих отверстия под фасадные петли. Параметры сверления зависят от особенностей петель.

Движение от электромотора поступает через шестеренки, находящиеся внутри головки. Головка в зависимости от количества шпинделей может оснащаться парой электромоторов. Подобная схема определяет вращение шпинделей в разные стороны. Поэтому в качестве исполнительных органов могут быть сверла с правым и левым винтом. Шпиндели, вращающиеся от одного двигателя, отмечают одним цветом.

Скорость движения шпинделей выдерживается в пределах 2700 оборотов в минуту. Чаще всего многошпиндельные головки содержат 21 или 27 шпинделей. Промежуток между крайними сверлами в таких аппаратах составляет 64 и 83,2 см. Сверла поперечником 5 мм и 10 мм легко вставляются в патроны.

Сверлильное оборудование с ЧПУ

Сверлильный автомат с ЧПУ отличается от обычных моделей тем, что оно управляется через компьютер специальной программой, имеющей все параметры обработки. Такие станки выполняют обработку заготовок с использованием сверлильного инструмента различного назначения. Они обладают:

1. Простотой использования, просто требуется выбор программы и последующая загрузка материала. В памяти заложено много карт присадки, поэтому можно выбрать любую, переналаживать не надо.
2. Надежностью, устойчивости всей конструкции помогает массивность цельносварной станины оборудования.
3. Высокой точностью, поскольку линейные направляющие характеризуются повышенной жесткостью.
4. Максимальной скоростью вращения до 18000 оборотов в минуту.
5. Компактной конструкцией – вес не превышает 5000 кг.
6. Автономностью – вмешательство станочника не требуется.

Продукция получается качественной, соответствующей заданным требованиям по параметрам.

Обзор востребованных моделей станков

Лидирующие позиции по выпуску сверлильно-присадочного мебельного оборудования занимает Италия: бренды Maggi Engeneering, Vitap, SCM Group Hirzt и Griggio хорошо известны. Конкуренцию составляет Китай (Woodtec и Filato – крупнейшие компании с широким ассортиментом, вплоть до промышленных моделей с ЧПУ и полностью автоматизированным управлением), Чехия (ROJEK) и Германия (Martin, Homag, реализующие как простейшие позиционные станки, так и модели с ЧПУ, проходные разновидности и многофункциональные центры). Российская продукция встречается реже, исключение представляет серия Волгарь от компании «Станковита», производственные мощности которой находятся в Саратовской области. Обзор показателей наиболее востребованных моделей приведен ниже.

SCM Advance 21

Многошпиндельный одноблочный станок от итальянского производителя, предназначенный для получения отверстий с диаметром до 40 мм в плоских и торцевых участках мебельной заготовки с шириной до 833 мм и сверления под углом ±45°. SCM Advance 21 рассчитан на применение на предприятиях с малыми объемами выпуска и оснащен современной и высокоэффективной системой аспирации, размещенной непосредственно в шпиндельном узле и сохраняющей сверлильно-присадочный станок в чистоте.

Модель ценится за многофункциональность, возможность доукомплектации приспособлениями для подготовки отверстий под петли, большое число шпинделей в группе (21 под быстросменные патроны, 10 из которых являются в базовом комплекте), точную регулировку параметров сверления, включая глубину и скорость.

https://youtube.com/watch?v=KdUOPC01SCI

Griggio GF 21N

Еще один итальянский сверлильно-присадочный станок, рекомендуемый для приобретения малым предприятиям по деревообработке и изготовлению мебели, столярных изделий и строительных материалов. Модель укомплектована 21 шпинделем, фиксаторами для блокировки сверлильной головки под углом от 0 до 90°, прижимными пневматическими устройствами и прецизионными упорными механизмами для удержания заготовки по бокам, контролируемые с помощью специального счетчика.

Filato FL-6

Автоматический сверлильно-присадочный агрегат проходного типа от известного китайского производителя, созданный для обработки всех видов монтажных отверстий в заготовках для сборки корпусной мебели и других изделиях из древесных материалов и устанавливаемый в цехах с значительными объемами выпуска однотипной продукции.

Данная модель оснащена 6 суппортами с общим количеством шпинделей, достигающих 130 шт, все циклы, включая подачу листов в зону сверления осуществляется с ее помощью автоматически, отклонения от присадочной схемы при ее применении не превышают 0,1 мм. Filato FL-6 рассчитан на длительную работу в непрерывном режиме и имеет хороший ресурс службы.

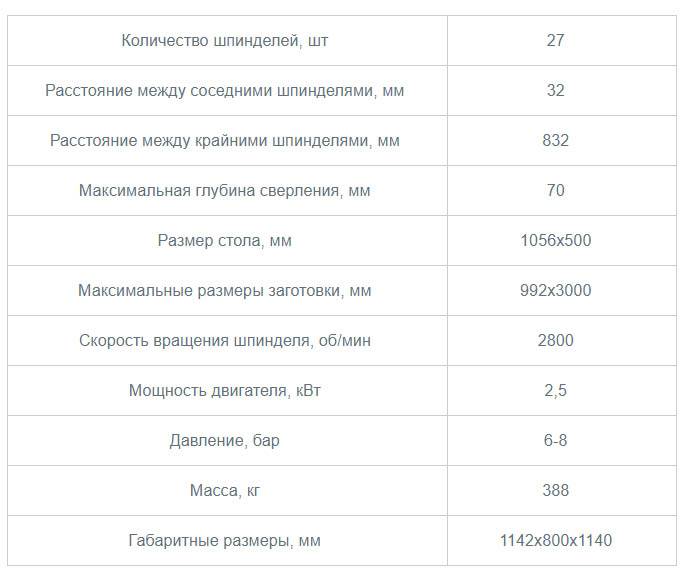

Vitap ALFA 27T

Однотраверсный станок для высокоточного сверления отверстий в плоскостях щитов и брусковых деталях. Vitap ALFA 27T оснащен угловыми упорами в 45 и 90°, приспособлениями для симметричного позиционирования боковых фиксаторов с обеих сторон, 10 быстросменными патронами и 27 шт. шпинделей с расстоянием между соседними в 32 мм. Максимально допустимые размеры обрабатываемой на данном сверлильно-присадочном станке заготовки лежат в пределах 992×3000 мм при глубине сверления до 70 мм.

Многошпиндельные сверлильно-присадочные аппараты

Многошпиндельные сверлильно-присадочные аппараты используются для одновременного сверления нескольких отверстий. Основное преимущество данного оборудования – высокая производительность.

Настройка аппарата начинается с выбора необходимых насадок и сверл. В том случае, если расстояние между соседними отверстиями составляет более 100 мм, то станок можно настроить и без использования насадок.

После того как насадки установлены, выставляется необходимая скорость подачи инструмента с учетом диаметра и количества рабочего инструмента. После этого накладывается форма-шаблон, на котором сверлятся пробные отверстия.

По результатам пробного сверления определяется качество выполненных настроек. Многошпиндельные сверлильно-присадочные аппараты в большей степени оправдывают свое применение в крупносерийном производстве.

Характеристики известных моделей сверлильно-присадочных станков

Ниже мы представим обзоры наиболее популярных у мебельщиков моделей таких станков, чтобы вы могли сделать правильный выбор.

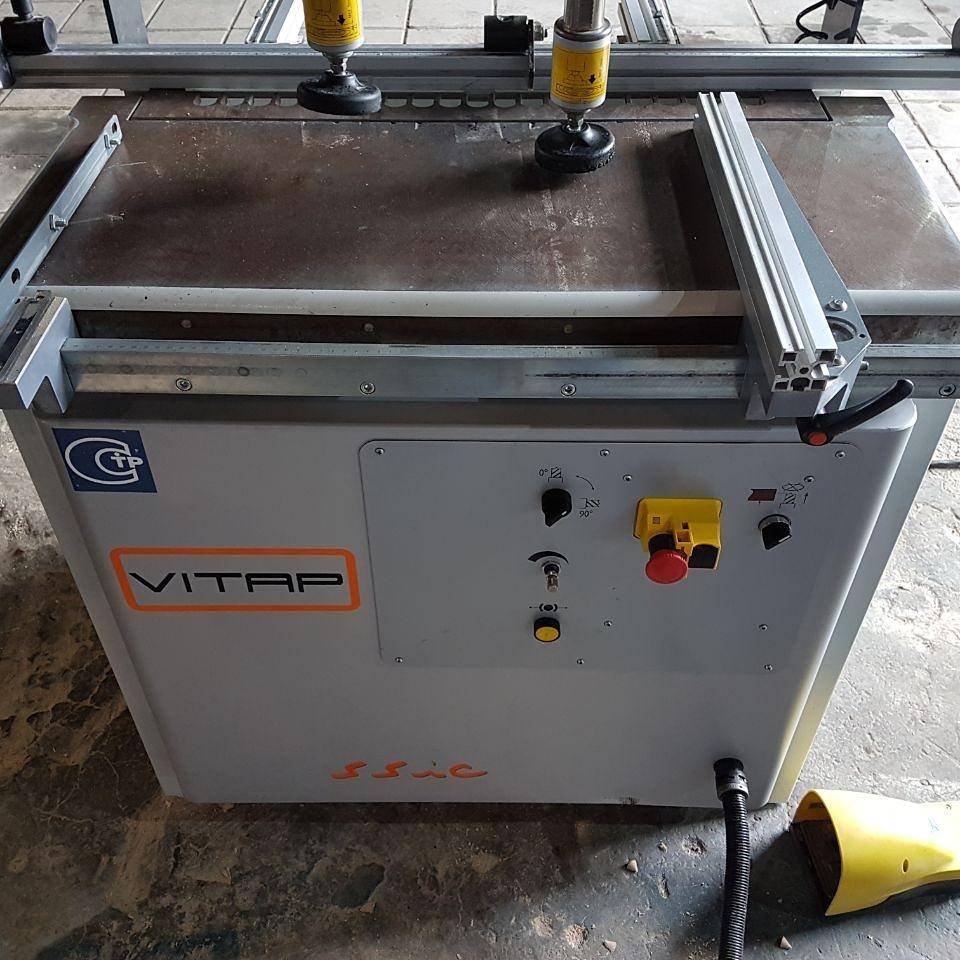

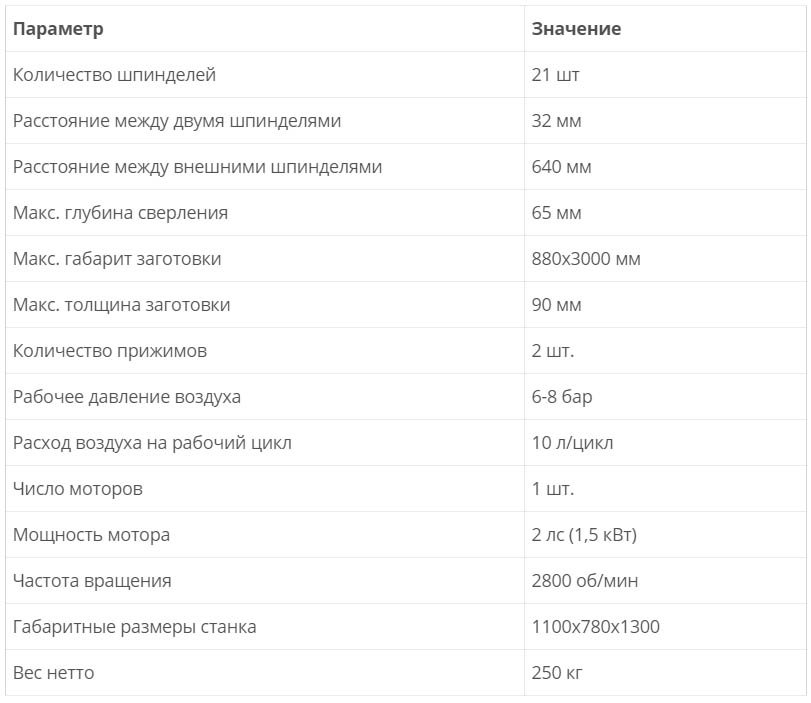

Характеристика модели Vitap ALFA 21 Classic

Такая модель производится в Италии и включает в себя большое количество разных функций. В частности, это горизонтальное и сквозное сверление. Станок оснащен сверлильной головкой и шпинделем (его размер равен 21). Им можно обрабатывать заготовки с параметрами 80 на 30 см, а при сверлении отверстие может иметь глубину до 7 см. Станок имеет электродвигатель мощностью в 2 кВт.

В числе дополнительных функций:

• можно менять глубину и высоту сверлильной головки (есть 8 позиций);
• можно менять скорость сверления.

Стоимость оборудования — от 5500 у.е.

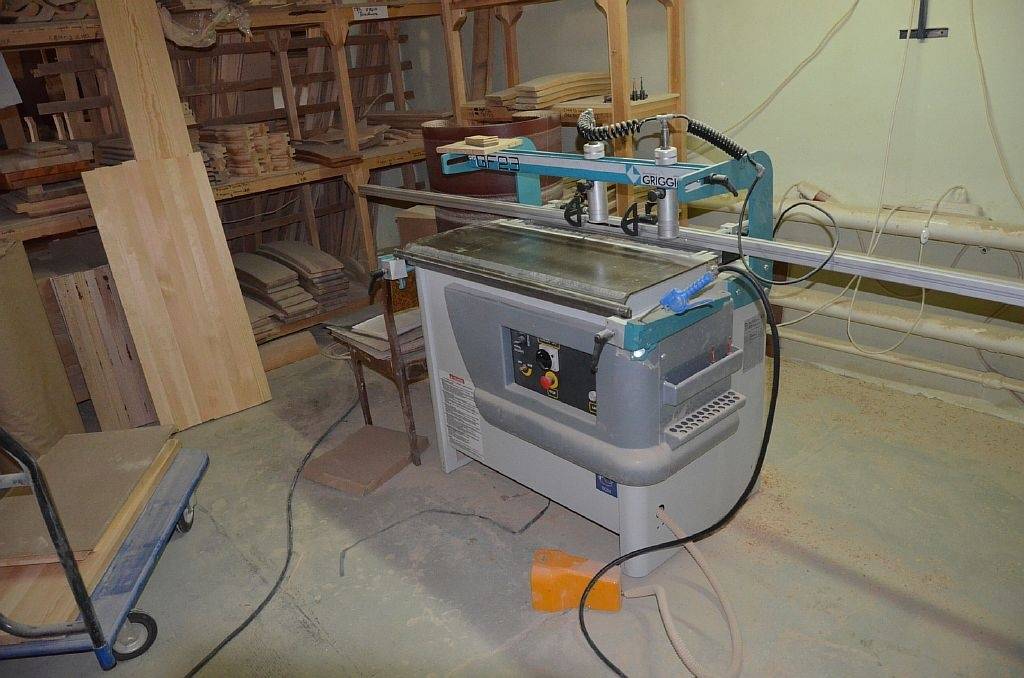

Описание станка марки Griggio

Данный станок, как и предыдущий, тоже производится в Италии и является одним из лидеров на рынке сверлильно-присадочных конструкций. Под этим брендом производятся модели как для индивидуального, так и промышленного применения. Для использования по назначению потребуется дополнительно приобрести лубрикатор.

Одна из популярных моделей этой марки — это GF 21, которая используется для выполнения отверстий в фурнитуре различных мебельных конструкций. Она оснащена одной сверлильной головкой и шпинделем, а также столешницей размером в 90 на 38 см. Можно сделать отверстие глубиной до 8,5 см, вес конструкции составляет 302 кг, а мощность двигателя — 1,5 кВт.

Дополнительные опции:

• автоматическая настройка глубины сверления;
• цифровой индикатор для определения толщины конструкции.

Стоимость оборудования — 3200 у.е. и выше.

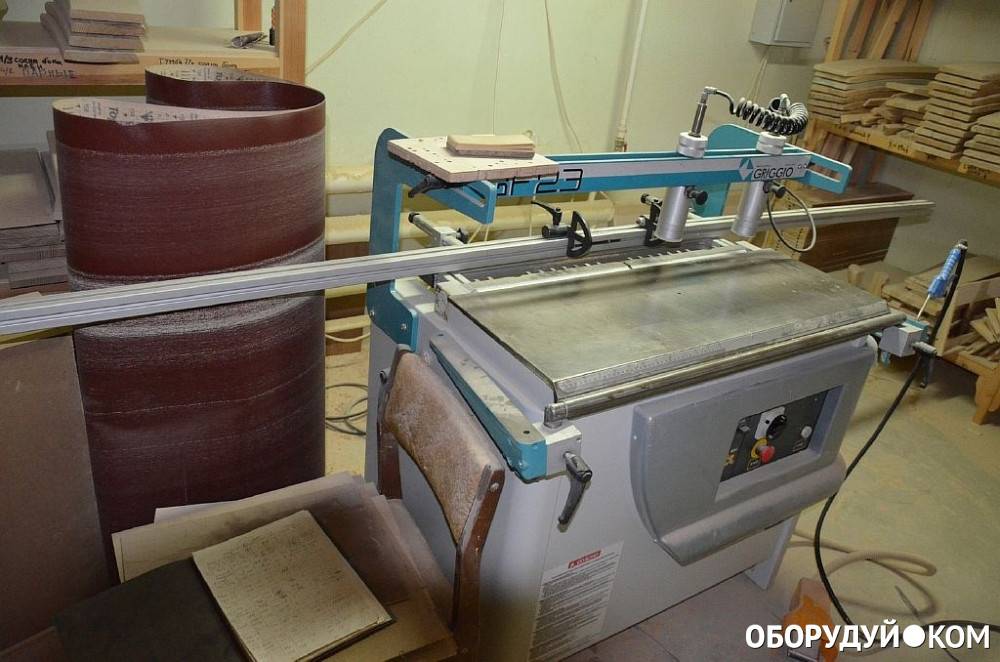

Более совершенная модель такого станка — это GF 2З. Преимущественно по своим техническим характеристикам она не отличается от предыдущей. Количество шпинделей здесь 23. Кроме того, первый шпиндель расположен на расстоянии 70,4 см от последнего. Это позволит обрабатывать более крупные детали.

Такое оборудование обойдется в 3600 у.е.

Свойства сверлильно-присадочного устройства MZ 7121

Данная модель производится в Китае, ее преимущества такие:

• обеспечение высокой точности работы;
• высокая производительность;
• надежность;
• возможность применения на крупных предприятиях или на малых.

Характеристики таковы:

• имеется одна сверлильная головка и шпиндель 21;
• есть столешница 125 на 120 см;
• можно делать отверстия до 6 см в глубину;
• электродвигатель весом 202 кг имеет мощность 1,5 кВт.

Минимальная стоимость модели — 2500 у.е.

Модель MZ 7121a является модификацией предыдущей и отличается более длительным сроком эксплуатации.

Особенности модели Maggi Boring System 21

Данное оборудование может делать отверстия в соответствии с технологическими требованиями к производству мебели и фурнитуры. Оно оснащено столешницей 78, 5 на 37, 5 см. Максимальная глубина отверстий — 6,5 см. Двигатель весом в 275 кг имеет мощность 1,5 кВт. Ориентировочная стоимость — порядка 2500 у.е.

В наше время трудно представить мелкое или крупное предприятие по производству мебели без станков данного типа

Очень важно правильно выбрать такое оборудование, зачастую это бывает очень сложно, поскольку обязательно следует учитывать технические характеристики модели, которые непосредственно влияют на качество работы

https://youtube.com/watch?v=PNP_LDEE4I0

Устройство самодельного агрегата

1. Основание (параллелепипед, внутри прикреплен механизм перемещения, выключатель, розетка, регулятор оборотов, в основном корпус изготавливают из металлических пластин).
2. Выключатель (позволяет включить устройство для работы, и выключить его).
3. Держатель дрели (металлическая конструкция определенного диаметра, куда вставляется дрель).
4. Ручка перемещения.
5. Ручка регулятора оборотов (позволяет увеличить или уменьшить скорость сверления отверстий).
6. Подставка (прямоугольник, где крепится вся конструкция).
7. Колонка (соединяет основание инструмента с подставкой).

Cхема присадочнго станка

Станок сделать нетрудно. Для этого не нужно приобретать в магазине специальные детали, достаточно старого инструмента, который имеется практически у каждого в гараже.
