Особенности сварки каркаса из профильной трубы

Каркасы из профильной трубы очень популярны. Они легкие, прочные, дешевые, просты и быстры в изготовлении.

Отличиями при сварке каркасов является пространственные положения сварных швов. Еще одна особенность — это деформации, которым подвержены все сварочные изделия. Сварные соединения применяемые для данного типа изделия регламентирует ГОСТ 5264. Наиболее часто используемые — стыковые С17, а также тавровые Т1.

Теперь про деформации и как с ними бороться. Очень часто бывает, что при сборке выявляется такой момент, что труба недостаточно качественно изготовлена, имеет не ровные боковые грани.

Это увеличивает зазоры при стыковке, а в процессе сваривания придется наплавить больше металла и сильнее нагреть изделие. Вот тут возникают сварочные деформации, профильную трубу «ведет». Чтобы конструкцию не повело и для снижения этих воздействий используют специальные приспособления кондукторы. Они фиксируют элементы конструкции не давая возможности отклонений от заданных размеров.

Использование кондукторов значительно увеличивает скорость и точность сборки изделий, что несомненно требуется при серийном изготовлении конструкций. Крупногабаритные конструкции необходимо жестко фиксировать к стапелю при помощи струбцин. Производится прихватка деталей по углам. Выполнение производится с противоположной стороны от установленных прихваток.

Начинаем варить с середины, постепенно продвигаясь к краям. При сваривании разнотолщинных профилей, зажигать дугу необходимо на более толстой трубе и переходить на более тонкую. Колебания можно совершать как круговые, так и зигзагообразные.

Технологические способы избежать прожога

Каждый из нижеперечисленных вариантов основан на способах предотвращения достижения критически высоких температур сварочной ванны, при которых возникает прожог.

Подбор оптимальных режимов сварки

В домашних работах наиболее распространенные профили имеют толщину 1,5-2,0 мм. В качестве применяемых электродов используются с диаметром стержня 2,0-3,0 мм

Для исключения прожога важно выбрать правильно величину сварочного тока, повышенное значение которого как раз приведет к перегреву ванны

Сделать это не так просто. Существуют следующие рекомендации для подбора базовых значений:

• при сварке электродом диаметром 2,0 мм на инверторе устанавливают силу тока примерно 60 А;
• для сварки профиля электродом диаметром 3,0 мм рекомендуется использовать ток 80 – 90 А.

Окончательные рабочие значения сварочного тока сварщикам-любителям лучше выбрать через проверку режимов на опытных образцах. Пока нет соответствующего опыта, следует работать на меньших токах для исключения прожогов независимо от наличия большего количества залипаний электрода. Со временем с набором опыта соединение профилей будет производиться без них с хорошим проваром шва.

Использование короткой дуги для сварки профиля

Длина дуги оказывает существенное влияние на разогрев зоны сварочного шва. Тепловое излучение от длинной дуги охватывает большую площадь поверхности, расположенную непосредственно около сварочной ванны. Это увеличит количество тепла, подводимого в зону сварки, что будет способствовать риску возникновения прожога. Сварка короткой дугой уменьшит вероятность образования этого дефекта.

Сварка со сменой места приложения электрода

Такой метод еще называют сваркой в «разброс» (разнос, разбой). Смена места приложения электрода ограничивает возможность разогрева сварочной ванны, так как каждый новый шов образуется на свариваемых кромках, не нагретых проведением предыдущей технологической операцией. Если использовали подбор режимов на образцах, то вероятно определили длину шва до образования прожога. Выполняя сварку профиля в «разброс» участками шва такой длины, мы получим сплошной сварочный шов без прожогов.

Сварка профиля прихватками с промежутком времени для охлаждения

Такой способ требует частого повторного поджига электрода, поэтому к данной технологии сварки наиболее применимы расходные материалы с рутиловым покрытием. За счет определенного интервала времени между прихватками, сварочная ванна успевает отдать часть своей тепловой энергии в окружающую среду, что снижает ее общий уровень нагрева. Прихватки следует выполнять с небольшим перекрытием. Этот способ хорошо зарекомендовал себя при использовании в тавровых сварочных соединениях профильных труб. Качественный шов без прожогов получается в любых пространственных положениях таврового соединения — вертикальном, нижнем, потолочном.

Как избежать прожога при сварке профилей с зазором

Обычно конструкцию из профильных труб для сварки подгоняют так, что она полностью соответствует чертежу, то есть практически без зазоров между профилями. В некоторых случаях это бывает сделать невозможно, и зазор доставляет дополнительные трудности для получения качественного шва без прожога. При наличии зазора свариваемые кромки тонкостенной профильной трубы быстрее расплавляются, не образуя между собой соединения.

Существуют технологические способы сварки профилей с зазором с использованием перераспределения тепловой нагрузки сварочной ванны в зависимости от возможностей теплопередачи свариваемых заготовок. Так, например, при сварке Т-образной конструкции из профилей соприкасающаяся сечением труба будет больше нагреваться, чем цельная с большим количеством металла, воспринимающего тепловую нагрузку. Тонкостью такой сварочной операции будет смещение электрода в сторону цельной трубы (собственно поджиг должен осуществляться на ней с последующим смещением в сторону другого профиля). Большая теплоотдача цельной трубы и более длительное нахождение электрода на ее поверхности будет снижать риск образования прожога.

Виды сварки

В зависимости от обстоятельств и особенностей изготавливаемой конструкции, могут быть задействованы следующие технологии сварочных работ.

1. Ручная.
2. Газовая.
3. Полуавтоматическая либо автоматическая (производимая при помощи флюса). Данная технология применяется, когда в качестве заготовки используется горячекатаная сталь (в листах, с мерной длиной).
4. Полуавтоматическая либо автоматическая (производимая в среде из защитных газов).
5. Электродуговая – основанная на использовании специальных металлических электродов.
6. Контактная/стыковая (производимая при высокочастотном нагреве).
7. Порошковая.

Рассмотрим наиболее популярные из приведенных видов сварки в подробностях.

Перед началом работ не забудьте надеть защитную маску

Газовая технология

Если предстоит сварка тонкостенных профильных труб, смело выбирайте газовую методику, которая основана на разогреве кромок при помощи газокислородного пламени, приводящем к заполнению зазора между элементами. Данный способ уступает альтернативному – ручному, но для соединения конструкций с тонкими стенками вполне годится. В качестве газа для таких сварочных работ используют кислород либо ацетилен.

Кроме газа, понадобится насадка – специальная сварочная проволока, по составу близкая к материалу, из которого изготовлены элементы, требующие соединения, а также порошки/пасты, снижающие окисления металла.

Процесс сварки не так сложен, как вы думаете, главное – выбрать подходящую технологию

Порядок действий будет таким:

1. Подготовьте кромки: очистите края от грязи, придайте необходимую форму, сделав скос.
2. Приступайте к сварочным работам, которые можно проделать с помощью двух техник:

1. Шов делается справа налево. Метод подходит для соединения элементов с тонкими стенками. Горелку с пламенем (присадкой вперед) необходимо направить на кромки, затем края сварить.
2. Шов делается слева направо. Техника незаменима для сварки конструкций, толщина стенок которых превышает 5 мм. При этом газа расходуется меньше, чем согласно методике, описанной в пункте А.

Горелку в таком случае направляют на соединенную часть шва.

Фотофрагмент газовой сварки

Электродуговая сварка

Этот вид сварочных работ позволяет соединять элементы под любым углом. Самое распространенное расположение шва для электродуговой технологии – нижнее. Но многое зависит от особенностей соединения и толщины стенок конструкции. Иногда положение шва бывает горизонтальным, вертикальным, потолочным.

Что касается типов соединения, то для электродуговой сварки используют следующие:

• угловое;
• стыковое;
• тавровое;
• внахлест.

Выбор режима во время электродуговой сварки – дело ответственное. При его настройке исходите из следующих показателей:

1. скорость процесса (интенсивность передвижения электрода);
2. напряжение на дуге;
3. род/полярность тока;
4. диаметр электрода;
5. сила тока;
6. наклон электрода.

Знакомьтесь: схема соединения при помощи электродов

Чтобы работы были произведены качественно, следует грамотно выбрать приспособления для сварки профильных труб, в первую очередь – электроды. Такие изделия бывают плавящимися и неплавящимися. Если вы предпочли последний тип, то непременно запаситесь и присадочной проволокой. Благодаря указанному «тандему» вы добьетесь швов идеального качества.

Неплавящиеся электроды обычно выбирают для соединения одинаковых по диаметру элементов, для всех других случаев подойдет плавящийся вид.

Определяясь, какого диаметра электроды вам купить для работы, непременно учитывайте толщину стенок конструкции. Для тонкостенных изделий нельзя приобретать толстые электроды, иначе вы рискуете попросту пропалить и испортить трубы.

Сила тока зависит от электродов. Самые безупречные швы получаются при максимальных данных силы тока. Если показатель ниже нормы, качество произведенной сварки будет сомнительным.

Контактная методика: как это происходит

Контактная методика

Соединение конструкций при такой технологии получается максимально надежным и долговечным, работы можно выполнять в любых (даже самых сложных) климатических условиях. Например, контактная сварка ворот из профильной трубы увеличит срок их службы минимум на 10 лет.

Однако работать с данной технологией сложно – справятся только специалисты. Принцип методики таков: изделия скрепляются при помощи нагревания с использованием тока. Также можно соединить элементы и за счет сопротивления либо наплавления.

Скреплять трубы можно и без сварки – при помощи таких вот приспособлений

Виды сварочных работ для соединения профильных труб

От толщины стенок зависит как способ сварки, так и особенности подготовительного этапа работ:

1. Для труб с толщиной стенок от 4 мм и выше, концы изделий обрабатывают фаскоснимателем – под углом от 25 до 50 градусов. Это позволит в будущем создавать несколько слоев сварки, что обеспечивает шву надежность и прочность.
2. Тонкие трубы варятся одним швом. Чтобы он получился идеальным, рекомендуется жесткая фиксация изделия. Зажимы снимаются только после полного остывания шва.
3. При большом диаметре и толщине, срезы сначала прихватывают по линии соприкосновения и только затем производят основное сваривание.
4. Скорость работ должна соответствовать плавке металла без его растекания.

Для сваривания профильных труб применяют следующие виды сварочных работ:

• контактная сварка;
• электродуговая;
• газовая.

Электродуговая сварка

Особенность этого вида сварочных работ в том, что он дает возможность соединять трубы даже в труднодоступных местах. Выполняется с помощью сварочного аппарата и электродов.

При горении элемент начинает плавиться, расплавляя и обволакивая срезы стыков.

Последовательность работы:

1. После соприкосновения с электрода с поверхностью, как только появилась дуга, инструмент быстро отводят на несколько миллиметров выше среза.
2. Движения производят плавно вдоль линии соприкосновения, без пропусков, чтобы металл успевал оплавиться, но не стекал каплями.
3. По технологии предусмотрено постоянное горение, перерывы позволительны только для смены электрода.
4. В конечной точке дугу придерживают пару секунд, чтобы исключить возникновение трещин или расслоения.

Для бытовых, то есть обладающих небольшой мощностью, электросварочных аппаратов, достаточно иметь подключение к однофазной проводке.

Сварочный трансформатор способен преобразовывать переменный ток из домовой сети в постоянный, что и необходимо для сварки. Однако оборудование не в состоянии поддерживать постоянство или стабильность дуги, поэтому часто к нему приобретается выпрямитель.

Для начинающих наиболее удобно производить дуговую сварку с помощью инвертора, потому что в таком случае предусмотрено изменение импульсного режима, при котором исключается залипание электрода, это обеспечивает постоянную силу тока, что стабилизирует длину электрической дуги.

Дуговая сварка дает возможность соединять трубы разными способами: внахлест, встык, под углом, тавровым швом. При этом качество соединения целиком зависит от выбора электрода.

Выбор электродов

Для профильных труб используются электроды, имеющие характеристики, соответствующие металлам или сплавам, а также толщине изделий. От правильно подобранных параметров зависит прочность и качество шва.

Существует два основных вида электродов: плавящиеся и неплавящиеся, для которых дополнительно применяются с присадкой из проволоки оловянной или латунной с добавлением фосфатов.

Диаметр электрода всегда подбирается в соответствии толщиной стенок труб и их диаметром.

Электрод должен быть всегда меньше или равняться толщине профиля:

• диаметр расходника 1,5 мм подходит для изделий толщиной до 2 мм;
• 2 мм – для труб, толщиной от 2 до 3 мм;
• 4 мм — для толщины стенок от 4 до 6 мм.

Газовая сварка

Используется в случаях, когда нет возможности подключения сварочного оборудования к электричеству. Способ небезосновательно считается затратным: необходимо приобретение баллонов с ацетиленом и кислородом. Также требуется опыт работы.

Газовая сварка подходит для соединения труб со средней или толстой стенками. Тонкие изделия не поддаются обработке – расплавляются, деформируя металл, шов не получается без пропусков.

Для проведения работ необходимо иметь:

• баллон с ацетиленом (бутаном или пропаном) и кислородом;
• редуктор,
• газовую горелку и к ней набор наконечников;
• присадки;
• флюсовый порошок;
• шланги необходимой длины для подачи газа к месту сварки.

Перед сваркой подготовленные срезы покрывают флюсом. Соединение происходит с помощью присадочной проволоки. Тонкостенные трубы рекомендуется по технологии соединять справа налево, с введением присадки вслед за пламенем горелки. Для более 5 мм – уже слева направо и присадочный материал прокладывается перед горелкой.

После окончания работы и остывания швов, их зачищают и покрывают антикоррозийным составом.

https://youtube.com/watch?v=7_k6hZ0SyPo

Метод контактной сварки требует применения специального оборудования. В процессе соединения труб происходит пропускание электротока путем давления электродов на металлическую поверхность, в результате этого металл деформируется и образуется очень прочный шов. Такую сварку проводят для соединения конструкций промышленных объектов.

Способы сварки

Профессионалы хорошо знают, как варить профильную трубу разными методами. Поэтому они быстро и качественно выполняют поставленные задачи.

Сварка ручным дуговым способом

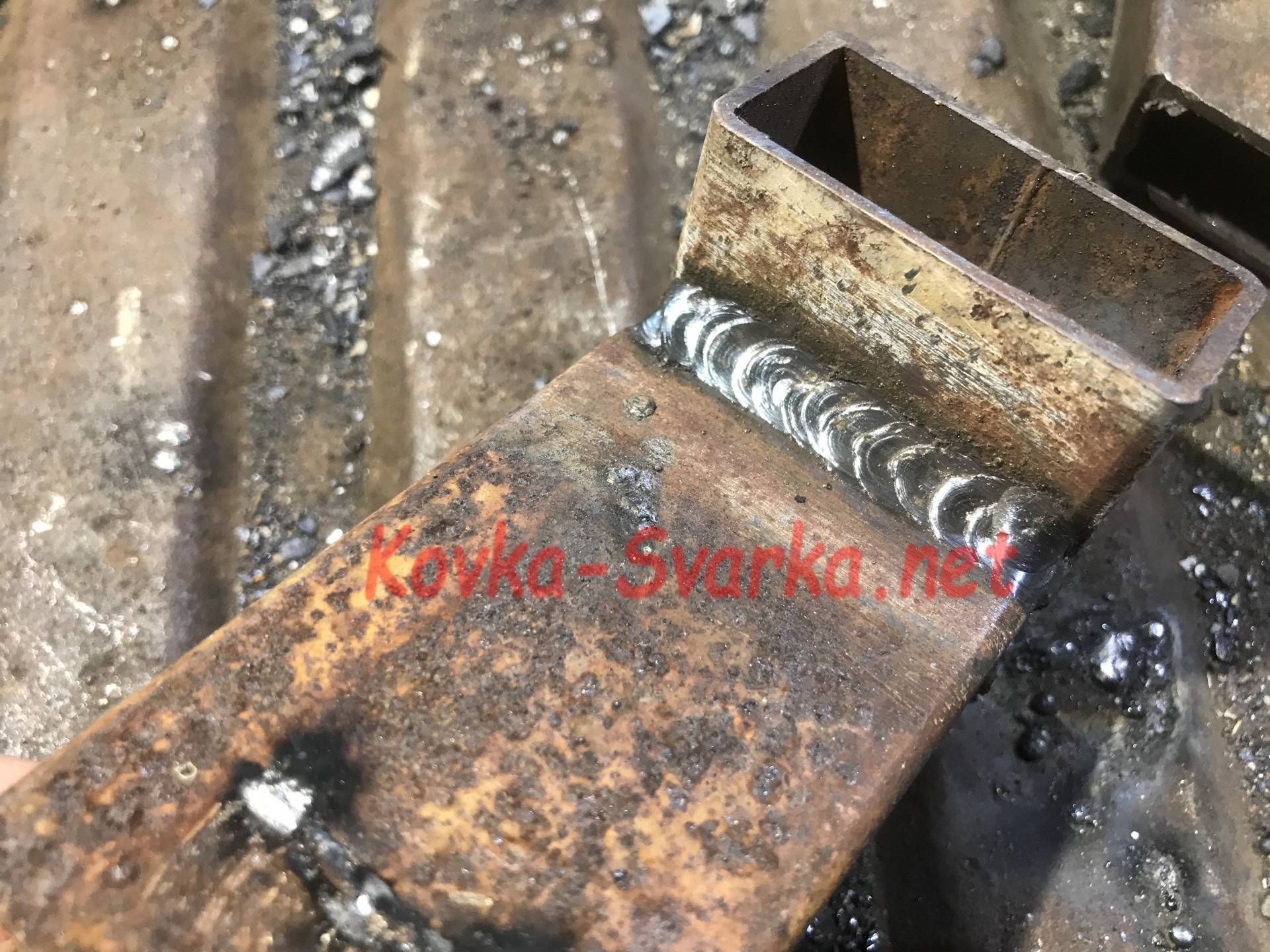

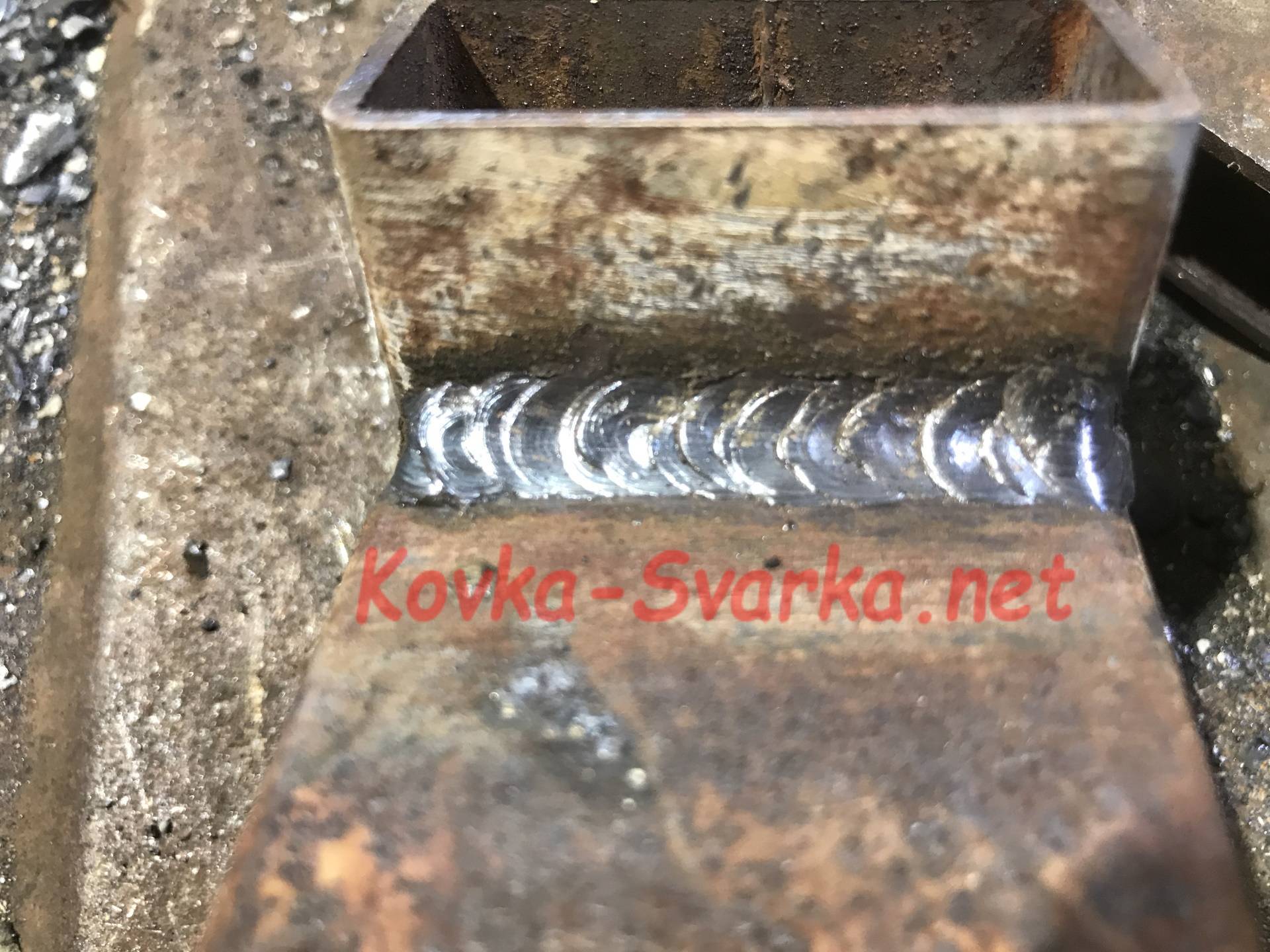

Этот метод часто используют специалисты. Данный способ прост в исполнении. Он позволяет получить качественный шов при использовании доступного оборудования.

Шов после сварки ручным дуговым способомИсточник content.foto.my.mail.ru

Для выполнения процесса специалисты используют инверторный или трансформаторный сварочный аппарат. Для повышения удобства проведения работ дополнительно могут применяться разные приспособления. Одними из них являются магнитные угольники. С их помощью удобнее сваривать трубные заготовки под нужным углом.

Нередко специалисты также используют центраторы. С их помощью удается быстро совместить оси деталей, когда они соединяются торцами. Применяются внешние и внутренние центраторы. Одной из разновидностей являются струбцины, позволяющие жестко закрепить изделия на ровной поверхности.

Ручная дуговая сварка используется для соединения профилированных трубных деталей с разными размерами сечения и толщиной стенок. Если профтрубы изготовлены из металла толще 4 мм, тогда их торцы предварительно зачищают, а потом обезжиривают.

Кроме того, необходимо еще знать, какими электродами варить профильную трубу, чтобы получить прочное соединение. Если толщина стенок не превышает 4 мм, тогда применяют стержни, у которых диаметр составляет от 2 до 3 мм. При этом сила тока на сварочном аппарате устанавливается в пределах от 50 А до 60 А.

Сварочные электроды 2.5 ммИсточник main-cdn.goods.ru

Электродуговой сварочный процесс в защитном газе

Соединение профтрубы таким способом выполняется при использовании неплавящихся электродов. Метод применяется для сварки тонкостенных деталей, которые предварительно очищаются и обезжириваются.

Для правильного выполнения процесса нужно тоже знать, какими электродами варить профильную трубу 2 мм. При соединении такого проката применяют вольфрамовые прутки. Их диаметр должен быть 1 мм. Если же у металлопроката толщина стенки превышает 2 мм, тогда используют электроды, у которых размер сечения составляет 1,6 мм.

Правильно выбирать также нужно диаметр сварочной проволоки. Эта ее характеристика тоже зависит от толщины металла. Если она составляет 1 мм, тогда применяют проволоку диаметром от 1 мм до 1,5 мм. Когда толщина стенки профтрубы равна 2 мм – используют проволоку, у которой размер сечения составляет от 2 мм до 2,5 мм.

Сварочная проволока для профтрубыИсточник tck-market.ru

При выполнении самого процесса профессионалы удерживают электрод на минимальном расстоянии от места сварки. Это позволяет создать максимально короткую дугу, что улучшает проваривание и повышает качество сварного соединения. Электрод перемещают только в направлении шва. При этом не совершают поперечных движений.

Важно также правильно устанавливать силу тока, когда выполняется электродуговая сварка профиля в защитном газе. Ее величина должна составлять 50-120 А

На выбор значения влияет толщина металла

На выбор значения влияет толщина металла

На выбор значения влияет толщина металла.

При выполнении электродугового сварочного процесса в защитном газе специалисты используют:

• блок и трансформаторный или инверторный источник питания;
• газовую горелку;
• баллон с газом;
• специальные резиновые шланги;
• редуктор.

Оборудование для электродугового сварочного процессаИсточник 8.allegroimg.com

При завершении электродугового сварочного процесса сначала уменьшают напряжение. При этом газ перекрывают не сразу, а только по истечении 15 секунд после отключения тока.

Газовая сварка

При использовании этого способа сварочных работ сначала выполняют нагрев места, где соединяются два отрезка трубы. Потом в эту рабочую зону осуществляют подачу присадочного материала. В результате происходит его расплавление и заполнение зазора.

Газовая сварка профтрубы может выполняться правым или левым способом. Во время реализации первого варианта присадочный материал перемещается за газовой горелкой. Данная техника отличается тем, что место соединения хорошо прогревается. При этом сварщику ничто не закрывает обзор. Он хорошо видит рабочую зону. Поэтому удается снизить расход газа и увеличить производительность. Технология в основном применяется при сваривании профтруб со стенками толщиной более 5 мм.

Технологические особенности газовой сваркиИсточник ds02.infourok.ru

Вторая разновидность техники используется, когда осуществляется сварка тонкостенного металлопроката. Левый способ отличается тем, что присадочная проволока перемещается впереди газовой горелки.

Подготовка основания

Любой из описанных продуктов металлопроката не обладает большим весом, а, значит, платформа под террасу может быть выполнена по облегчённому типу: сваи, столбы. Как приготовить такой фундамент:

1. Участок расчищается и выравнивается. Следует заранее купировать весь последующий рост корней, поэтому площадку проливают химическими растворами. Выравнивают грунт снятием дёрна и верхнего слоя.

Разметка идёт с помощью деревянных колышков и шнура причалки. Метки должны быть установлены по числу ям для опор, указанных в проекте. Делать меньше, или только под несущие элементы нельзя – терраса чревата ненадёжностью, переломами, деформациями металлического каркаса.

• Ямы под опоры должны быть достаточной глубины. Учитывается промерзание грунта + амортизирующие слои – песок и щебень. Высота каждого из них должна быть не менее 15 см.
• Если работа ведётся не с заводскими ЖБИ столбами или сваями, то потребуется ещё и армирование для самостоятельной заливки. Прутья можно просто втыкать в грунт – сваривать арматуру нельзя, так как металл под воздействием температуры разрушается.
• Концы железобетонных столбов следует гидроизолировать, обернув их рубероидом или обмазав мастикой. Так, фундамент приобретёт долговечность – агрессивные сточные воды и постоянная влажность грунта может разрушить основание.
• Полости между столбами, забутовывают – то есть укладывают внутрь строительный мусор и заливают бетоном, оставляя на три недели для застывания.

Особенности сварки труб

Ручная дуговая варка трубопроводов значительно отличается от работы с плоскими деталями. Тоже самое касается и других видов, которые применяются для водо- или газопроводов (аргонная, газовая). Далее представлены самые основные аспекты сварки труб ручной дуговой сваркой:

1. Режимы настройки аппарата:

• сварочный ток рассчитывается следующим образом: диаметр электрода нужно умножить на 35. Это и будет оптимальная сила. Например, при работе с проводником в 3 мм, сила тока будет (3х35) 105А. конечно, эта цифра условная, но в среднем так и получается. При сварке труб малого диаметра и толщины не более 4мм, больше 150Атне потребуется;
• чтобы удержать дугу, необходимо четко соблюдать расстояние между проводником и металлам. Его рассчитывают исходя из диаметра электрода +1. Например, при электроде в 4 мм, расстоянием для дуги будет 5мм.

1. Сварка труб малого диаметра (до 10 см):

• изначально стыки собираются вручную и прихватываются точечным методом (достаточно двух точке, располагающихся друг напротив друга);
• при стыковке деталей толщиной 4 мм и более варят в два слоя – сначала корневым швом, а потом валиком;
• горизонтальный шов при сварке труб малого диаметра каждый валик укладывается в противоположном направлении. Например, первый – справа налево, второй – слева направо, третий – справа налево и так далее;
• детали, толщиной от 3 до 8 сантиметров нужно сваривать небольшими участками, для получения более качественного соединения.

1. Поворотные стыки и сварка труб большого диаметра:

• скорость поворота изделия должна равняться скорости ведения проводника (она устанавливается, отталкиваясь от толщины изделия (более толстые свариваются немного дольше);
• самое выгодное положение сварочной ванны – 30 градусов от верхней точки;
• при сваривании на участках, где есть возможность повернуть изделие на 180 градусов, работа производится в три этапа. Первый — в два приема сваривают две верхние четверти диаметра трубы в направлении навстречу друг другу в один или два слоя. Второй – повернуть изделие и проварить оставшийся стык. Третий – опять поворачивают на 180 градусов и доваривают шов до конца.

1. Неповоротные стыки варить намного сложнее, поэтому для сварки труб ручной дуговой сваркой существует определенная технология:

• вертикальные стыки варятся в два этапа. Периметр стыка условно делится вертикальной прямой линией на два участка. Они оба в итоге три положения: потолочное, горизонтальное и нижнее. Потолочным называется участок, занимающий примерно 20 градусов от самой нижней точки детали. Нижним – 20 градусов от верхней точки изделия. Между этими положениями находится горизонтальное положение. Работу необходимо начинать с потолочного положения и вести электрод в нижнему. Каждый участок обрабатывается короткими дугами, которые рассчитываются так: D(эл)/2.
• горизонтальные стыки скрепляются углом назад. По отношению к оси электрод должен располагаться 80 градусов. Работа производится на средней дуге и для сварки труб малого диаметра и большого.

Соблюдая эти правила при сварке водопроводных труб электросваркой получится ровный и красивый шов, а главное герметичный, прочный и долговечный.

В завершении важно отметить, что дуговая сварка труб широко используется для работы с разными типами проводов. Мы рассмотрели, как правильно варить, находящиеся в разных положениях детали

В этом и заключается особенность обработки данных элементов, так как они соединяются разными типами швов, в разных положениях.

Новичкам, которые уже набили руку к разным видам соединения, не сложно будет адаптироваться к сварке труб ручной дуговой сваркой. И не стоит забывать, что половина успеха зависит от качества зачистки труб под сварку.

Технология сварки трубопроводов отлично показана в следующем видео:

https://youtube.com/watch?v=fV1uAGTmCMA

Источник

Фаски под сварку

При соединении толстых трубных заготовок сформированный шов следует делать толще, чем сама деталь. Для формирования соединения с заданными геометрическими параметрами требуется выполнить разделку кромок, сняв фаску. После этого электроду будет обеспечен доступ для качественной проварки шва на всю глубину.

Основными параметрами фаски являются:

• Зазор b. расстояние меду заготовками, до 2-3 мм.
• Притупление C. Не скошенная часть кромки. ее оставляют, чтобы снизить вероятность прожога корня шва..
• Угол скоса β. При двусторонней разделке острый угол принимает значения 15-30 о, при односторонней- до 45о.
• Угол разделки α. Тупой угол равен двойному значению угла скоса, обеспечивает должный доступ к корню шва для сварочного оборудования.

Параметры фаски. Если значение притупления невелико или его вовсе нет, то прожог предотвращают такими методами, как:

• использование подкладок, препятствующих вытеканию расплавленного металла;
• сварка на флюсовой подушке;
• предварительное подваривание;
• выполнение замка.

Технологам следует обращать особое внимание на корректный расчет и соблюдение оптимальных значений параметров разделки. Это позволяет снизить трудоемкость, экономно расходовать материалы и сохранять контроль над себестоимостью

При подготовке стыковых соединений вид фаски зависит от толщины деталей:

• 3-25мм: одностороння фаска;
• 26-60мм: двухсторонняя;

Для угловых устанавливаются следующие границы:

• 3-20мм: одностороння;
• 21-50 мм: двухстороння.

Исходя из геометрической формы профиля поперечного сечения, выделяют такие типы разделки:

• обычный скос, профиль представляет собой трапецию,
• Х-образная, два скоса сделаны навстречу друг другу таким образом, что профиль поперечного сечения двусторонней разделки визуально напоминает очертания буквы Х;
• U-образная, профиль поперечного сечения криволинейный и напоминает очертания буквы U.

ГОСТ на сварку труб рекомендует применять U-образную разделку при больших толщинах заготовок, с целью снизить площадь сечения шва и, следовательно, снизить расход материалов и повысить скорость работы.

Форму разделки выбирают, руководствуясь толщиной труб:

• 3-25мм: Х-образная или V–образная;
• 26-60мм- U–образная;
• более 60 мм- специальные формы.

Они представляют собой:

• уступы;
• сложные криволинейные профили, призванные сохранить доступ электрода к корню шва и понизить площадь поперечного сечения.

Для разделки используются следующие способы:

1. Газовый резак. Характеризуется низкой точностью и недостаточным качеством поверхности. Требует дополнительной обработки механическими способами.
2. Мехобработка. Строгальная или фрезерная обработка дает достаточную чистоту и форму поверхности. Долбежная обработка также требует финишной мехобработки.

При разделке кромок труб большого диаметра используются специальные торцовочные аппараты. Во время ремонтных работ на магистралях отопления разделка часто выполняется вручную шлифмашинами.
