Сварка нержавейки с черным металлом: технология, безопасность, трудности

Меры безопасности

Техника безопасности очень важна при проведении сварных работ. Прежде всего, следует надежно защитить глаза от воздействия интенсивного излучения ультрафиолетового типа. Кроме того, надевают на руки и на ноги плотную одежду, которая не допустит попадания на кожу расплавленного металла

Очень важно соблюдать правила использования электрических установок, газовых баллонов и другого оборудования, так как при неверном применении они могут стать причиной возникновения угрозы жизни либо здоровью человека, работающего с ними при производстве сварных соединений самого разного рода

Оборудование и инструменты для сварки нержавейки с черным металлом

Как сварить нержавейку с черным металлом? Прежде всего для этого необходим комплект оборудования:

Конечно же, для сварки нержавейки и черного металла необходим сварочный инверторный аппарат, работающий от постоянного тока. Режимы сварки выбираются в зависимости от толщины детали.

При выборе электродов следует учитывать специфичность покрытия. Основные виды это:ОЗЛ-25Б (высокая жаропрочность); НИАТ-5(аустенитные материалы); ЦТ-28(никельсодержащие стали); Э-50Ф(схож с ОЗЛ-25Б).

Безусловно, важно помнить про корректную настройку сварочного оборудования и материалов. Как же правильно выбрать режим работы:

Если толщина составляет 1 миллиметр, обычно сила постоянного тока не превышает 58-60 Ампер (по диаметру электрод 2 миллиметра);
В случае толщины от 2 до 3 миллиметров, сила тока может достигать до 75-80 Ампер (электрод 3 миллиметра);
Когда толщина достигает 4 мм, используют ток с силой до 125-128 Ампер (электрод 4 миллиметра);

В случае, если величина силы постоянного тока достигнет слишком большой отметки, есть риск повреждения материалов в процессе сварки.

Выбор электродов

Чтобы надежно приварить изделие, изготовленное из нержавейки, к детали из обычного черного металла, следует учитывать ряд важных нюансов. В первую очередь они касаются выбора присадочной проволоки определенного химического состава. В металле присадочной проволоки, степень легирования которого должна быть выше, чем аналогичный параметр материала свариваемого изделия, обязательно должны содержаться такие элементы, как марганец, никель и иногда хром.

Марки и химический состав высоколегированной сварочной проволоки (нажмите для увеличения)

Важным условием формирования качественного сварного соединения является наличие в составе формируемого шва некоторой доли основного металла. В зависимости от используемой технологии сварки количество основного металла в материале сварного шва может составлять 30–40%.

Разнородные материалы, которые необходимо соединить при помощи сварки, могут отличаться по целому ряду параметров:

способности образовывать неразъемные соединения (свариваемости);
теплопроводности;
механическим характеристикам;
степени легирования;
химическому составу.

При этом стальные сплавы, изделия из которых необходимо сварить между собой, могут относиться к одной из следующих категорий:

углеродистые;
низколегированные;
теплоустойчивые;
легированные;
отличающиеся высокой степенью легирования – высоколегированные.

Ориентировочный выбор сварочного материала в зависимости от назначения сварочного шва

Основная проблема, с которой связана сварка разнородных сталей (нержавейки и черных металлов), заключается в образовании трещин в сформированном сварном шве. Очень часто, чтобы избежать такой проблемы, для сварки изделий из нержавейки с деталями из черных металлов специалисты используют высоколегированные электроды, позволяющие сформировать сварной шов с высокими прочностными параметрами.

Результат дуговой сварки нержавейки с черной сталью электродом ОЗЛ-6. Швы хоть и темнее, но не поржавели за несколько месяцев

Вообще для сварки изделий из нержавейки с деталями, изготовленными из черных металлов, используют несколько основных типов электродов:

Э50А – для сталей, отличающихся высокой теплоустойчивостью;
ОЗЛ-25Б – для стальных сплавов, относящихся к категории жаропрочных;
НИАТ-5 – для сталей, отличающихся аустенитной внутренней структурой;
ЦТ-28 – для стальных сплавов, содержащих в своем химическом составе значительную долю никеля.

Применяемые электроды

Разобравшись с технологией сварки, можно переходить к вопросу какими электродами и присадочной проволокой следует воспользоваться для сварки чёрного металла и нержавейки. Проволока, применяемая в процессе сваривания двух различных сталей должна содержать не менее 30% основного материала. Степень его легирования должна быть такой же или выше, как у свариваемых металлов. В случае с нержавейкой и чёрным – основным материалом является нержавеющая сталь (как имеющая наиболее высокую степень легирования). Остальную долю в присадочном материале занимает никель и марганец.

Электроды для сварки

В принципе, хорошее сварное соединение для не сильно ответственных конструкций, можно получить и без применения специальных расходных материалов. Чаще всего применяются для соединения нержавеющей и обычной стали нержавеющий электрод или нержавеющая присадочная проволока. Такие электроды содержат повышенное количество легирующих компонентов, позволяющих компенсировать их выгорание в процессе нагрева.

Если необходимо сварить какую-либо ответственную конструкцию, следует обратить внимание на специальные переходные электроды для варки разнородных или трудно свариваемых сталей. При их использовании наплавляется специальный промежуточный (или буферный) слой, который и позволяет соединить детали. Наиболее часто используются электроды ОЗЛ-312 (в случае, когда химический состав сталей вообще неизвестен) и НИИ-48Г

Наиболее часто используются электроды ОЗЛ-312 (в случае, когда химический состав сталей вообще неизвестен) и НИИ-48Г.

Сварка нержавейки с черным металлом — технология сварочных работ

Сварка нержавейки с черным металлом — технология работ

Сварить нержавейку с черным металлом может далеко не каждый сварщик. Связано это, прежде всего, с разнородным составом нержавейки и черного металла, и особой технологией сварки электродом.

И хотя нержавеющая сталь практически наполовину состоит из черного металла, в ней присутствуют и цветные металлы, которые требуют особого подхода при сваривании. Тем не менее, сварку нержавейки с черным металлом осуществить можно, нужно только придерживаться правильной технологии.

Что потребуется для сварки нержавейки и черного металла

Если есть необходимость сварить нержавеющую сталь и черный металл в домашних условиях, то, для этих целей, необходимо будет использовать:

Сварочный инвертор постоянного тока;
Электроды (о том, какими электродами варить нержавейку и черный металл, будет рассказано ниже, в этой статье сайта про сварку mmasvarka.ru);
Проволоку из нержавеющей стали (она будет использоваться в качестве присадочного материала).

Отдельного внимания заслуживают электроды для сварки нержавейки и черного металла.

Какими электродами варить нержавеющую сталь

Для сварки нержавеющей стали с черным металлом нужны электроды, которые применяются для сварки жаропрочных сталей и сплавов на основе никеля.

Данным нормам и требованиям отвечают следующие марки электродов:

Электроды ОЗЛ-25Б — используются в тех случаях, когда нужно варить жаростойкие стали;
Электроды НИАТ-5 — самые популярные электроды для сварки аустенитных сталей;
Электроды ЦТ-28 — применяются для сварки разнообразных сплавов, в том числе и на основе никеля.

Сварка нержавейки с черным металлом

Технология сварки нержавейки с черным металлом должна соблюдаться согласно следующих требований:

Нержавеющей стали присущ большой коэффициент расширения, поэтому нужно выдерживать достаточные зазоры между свариваемыми заготовками;
При сварке нержавеющей стали и черного металла, заготовки нужно быстро охлаждать. Это позволит не потерять их коррозийную устойчивость;
Для сварки лучше будет использовать короткие электроды, не более 35 см. Таким образом, можно не допустить чрезмерно большого перегрева металла;
Рекомендуется понижать сварочный ток, не менее чем на 20%, учитывая низкую теплопроводность нержавеющей стали.

Кстати о силе тока, поскольку данный показатель весьма важен при сварке нержавейки и черного металла. Во многом здесь все зависит от толщины материалов и используемых электродов для сваривания.

Так, при сварке нержавейки и металла, рекомендуется придерживаться следующих параметров в настройках инвертора:

Тонкую нержавейки, толщиной до 1 мм, варят электродами не более 2 мм в диаметре, выставляя при этом силу тока на сварочном инверторе в 60 Ампер;
Металл от 2 до 3 мм, рекомендуется варить электродами 3,0 мм, а силу тока на инверторе выставлять в районе 80 А;
Толстые заготовки, толщина которых 4 и более миллиметров, варят электродом 4 мм, а сила тока на инверторе колеблется от 100 до 130 А, в зависимости от пространственного положения сварки.

Следует обязательно учитывать силу тока при сварке нержавейки с черным металлом, поскольку если она будет слишком большой, то это приведёт к образованию прожога сварного шва.

Технология выполнения сварочных работ

Сам процесс сварки нержавейки и черного металла выглядит таким образом:

Для сварки можно использовать электроды с никелевым покрытием и электроды, стержень которых будет выполнен из высоколегированной стали. Данными электродами сначала наплавляются кромки черного металла, после чего создаётся сварочный шов с использование плакированной стали. Получить качественное соединение возможно с использованием никелевых электродов;
Перед началом сварочных работ, рекомендуется прокалить электроды в духовом шкафу, при температуре не менее 200 градусов. Время прокалки электродов — 1 час;
Для сварки нержавейки с черным металлом применим только постоянный ток;
Как и требуется, перед тем, как варить нержавеющую сталь и черный металл, их поверхность обязательно нужно отчистить от ржавчины, грязи и налёта.
При сварке, рекомендуется, как можно больше захватывать черного металла, что даст возможность получения качественного и надёжного сварочного шва.

Осуществить проверку сварочного шва можно посредством керосина. Достаточно будет нанести керосин кисточкой с одной стороны сварного соединения, подождать некоторое время, после чего перевернуть деталь. Если с другой её стороны проступил керосин, то это будет означать только одно — сварочный шов низкого качества.

Переменным или постоянным током

Для создания неразъемных соединений из нержавеющих сталей допустимо использовать постоянный и переменный ток. У каждой технологии сварки существуют определенные плюсы и минусы. Так, использование постоянного тока приводит к снижению расхода электродов, за счет того, что при использовании этого тока, материал, практически не разбрызгивается. Кроме того, постоянный ток позволяет обеспечить высокую скорость сварки, качество сварного шва. Но, оборудование, используемое для работы, отличается высокой стоимостью, а это, в результате приводит к росту себестоимости работ.

Применение переменного напряжения позволяет использовать оборудование, которое стоит значительно меньше что то, которое применяют для выработки постоянного тока. Сварщик, использующий переменный ток, получает в результате качественный шов. Но, вместе с тем, использование переменного тока приводит к получению большего количества капель металла, а это приводит к повышенному расходу нержавейки.

Электроды постоянного тока по нержавейке

Перед началом сварочных работ сварщик должен сделать правильный выбор электродов. Следует понимать, то, что стержни с обмазкой в состоянии гарантировать высокое качество шва. Ручную сварку выполняют с использованием постоянного тока обратной полярности. Для получения качественного результата сварщики применяют следующие марки расходных материалов, предназначенные для нержавейки:

ЦЛ11 – это одна из самых широко распространенных марок среди сварщиков. Его применяют для обработки сталей с довольно высоким содержанием хрома и никеля. Сварной шов, получаемый с помощью этого материала, обладает высокой прочностью, ударной вязкостью. При работе практически не наблюдается разбрызгивание металла.
ОЗЛ8 – подходят для сборки конструкций, подлежащие эксплуатации в температурах до 1000 ⁰C. Остальные ее параметры близки к марке ЦЛ11.
НЖ13 – эта марка востребована при обработке изделий из пищевой нержавейки. Кроме того, этот расходный материал предназначен для стыковки изделий с высоким содержанием хрома, никеля, молибдена. Недостаток, присущий этой марке – это формирование шлака, который самопроизвольно отслаивается и таким образом может нанести повреждения рабочему или окружающим его людям.

На самом деле в практической работе применяют несколько марок электродов, которые предназначены для сварки с нержавейкой. Среди них есть такие, как:

ЗИО-8, которые применяют для изделий из жаростойких нержавеющих сталей.
НИИ-48Г востребован при изготовлении ответственных конструкций.
ОЗЛ-17У подходят для деталей, которые будут эксплуатироваться в атмосфере с повышенным содержанием паров серной или фосфорной кислот.

Электроды для переменного тока для нержавейки

Не все организации могут себе позволить технологическое оборудование, которое работает с применением постоянного тока. Но можно использовать и аппаратуру, которая применяет переменное напряжение. для эффективной работы с ним применяют следующие марки – ОЗЛ-14, ЛЭЗ-8, ЦТ-50, ЭА-400, ОЗЛ-14А, Н-48, АНВ-36. Кроме того, использование вольфрамовых стержней для сварки деталей из нержавейки под облаком защитных газов, позволяет использовать переменный ток с прямой полярностью. Такую технологию используют при:

соединении деталей с тонкой стенкой;
наличии повышенных требований к качеству сварного шва.

Практика сварки изделий из нержавейки говорит о том, что использование переменного тока менее популярно, соответственно стержни этого типа менее востребованы.

Как приварить нержавейку к черному металлу: способы и порядок действий

Существуют три способа, чем приварить нержавейку к черному металлу:

Единичными электродами с никелевым покрытием в системе мма.
Электродами из вольфрама. В этом случае необходима регулярная подточка наконечника стержня.
В аргоновой среде, где газ выполняет защитную функцию. Применение газа делает соединение более надежным, помогает избежать окисления, и, как следствие, хрупкости шва. Однако данный метод подразумевает использование специализированного сварочного аппарата, способного выполнять операции в подобном режиме.

Вне зависимости от типа проводящихся сварочных работ для получения наилучшего результата стержень располагается строго перпендикулярно относительно поверхности и все движения производятся максимально плавно.

Перед сваркой нержавейки с черным металлом необходимо сделать следующее:

Приготовить расходные материалы, произведенные на основе из никеля;
Электроды должны быть прокалены. Самая подходящая температура должна быть в диапазоне от 200 до 205 градусов в течение 60 минут;
Постоянный ток должен быть подключен;
Поверхность нержавеющей стали и черного металла должна быть очищена от пыли, пятен, грязи, ржавчины.

Как варить электродом

Для соединения заготовок из нержавеющей стали и черного металла в бытовых условиях используют инверторы. Аппараты питают от сети 220 В, компактные размеры позволяют легко перемещать их. Процесс сварки ведут так:

Очищают обрабатываемые поверхности от ржавчины, жира, пыли. Зачищают металл до блеска.
Кромки толстых заготовок разделывают болгаркой или напильником. Это обеспечивает высокую степень проплавления, заполнение сварочной ванны.
Тонкостенные детали сопоставляют, приваривают их в нескольких местах. Изделия толщиной более 5 мм прогревают до 150 °С. В бытовых условиях для этого используют паяльную лампу.
Возбуждают электрическую дугу. Для этого подводят электрод к поверхности, несколько раз касаются ее. Сварку ведут с короткой дугой.
Завершают сварку, формируя замок, исключающий появление трещин и прожогов.
Дожидаются естественного остывания шва. Принудительные методы применять нельзя.
Очищают соединение от шлака, используя молоток. Полируют и шлифуют шов.

Рекомендуем к прочтению Как варить нержавейку полуавтоматом

Полуавтоматический автомат

При использовании такой технологии соединяемые элементы требуют подготовки. Перед сваркой выполняют следующие действия:

примыкающие к будущему шву участки зачищают железной щеткой до металлического блеска;
с кромок толстых заготовок снимают фаски;
обезжиривают поверхности ацетоном, спиртом или бензином;
просушивают кромки, прогревая их горелкой;
для устранения внутреннего напряжения детали нагревают до 200 °С.

Для ведения сварки в домашних условиях достаточно полуавтоматического аппарата мощностью до 10 кВт. Такие приборы предназначены для соединения заготовок толщиной до 3 мм. При настройке агрегата выставляют напряжение в 19-25 В. Рекомендованная скорость подачи расходного материала – 300-400 м/ч. Силу тока подбирают в зависимости от толщины металла. Увеличением или уменьшением этого параметра регулируют степень провара, длину электрической дуги, форму шва.

При работе соблюдают следующие правила:

Процесс ведут с током обратной полярности.
Горелку устанавливают под наклоном, обеспечивающим нужную глубину проплавления и ширину сварочной ванны. Проволока должна выступать не более, чем на 12 мм.
Расход газа должен составлять 6-12 м³/час. Для устранения лишней влаги вещество пропускают через осушитель.
Электрод перед применением прокаливают при +200 °С.
Для защиты прилегающих участков от брызг расплава их обрабатывают водным раствором мела.
Сварку начинают, отступая 5 мм от кромок деталей. Это препятствует появлению холодных трещин.
Электрод ведут вдоль соединения плавно. Совершение поперечных движений недопустимо. Расплав не должен покидать пределы защитной среды.

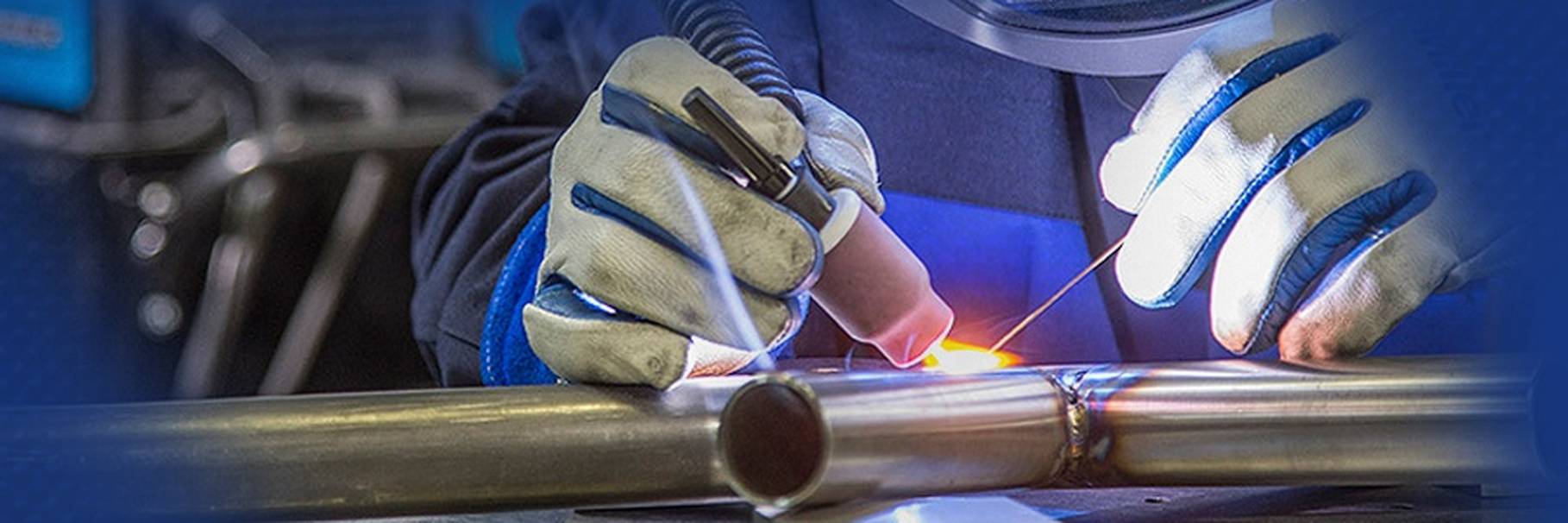

В газовой среде

Процесс ведется с использованием неплавких электродов из вольфрама. Из-за высокой стоимости работ метод редко применяется в домашних мастерских. Однако он помогает получить наиболее качественное, в сравнении с другими технологиями, сварное соединение. Аргонный метод применяют для устранения повреждений в газо- и водопроводах. Сварка черного металла с нержавейкой ведется с постоянным током.

Газ начинают подавать за 5-10 секунд до появления электрической дуги. Попадание воздуха в сварочную ванну приводит к окислению, ухудшению антикоррозионных свойств стали. При работе недопустимы зигзагообразные движения электрода. Они способны нарушать газовое пространство.

Сварка нержавейки с черным металлом

Электродуговая сварка является, пожалуй, одним из самых распространённых методов соединения металлических деталей. Технологически процесс сваривания металла выглядит таким образом: под действием электрической дуги, металл в зоне варки плавится и, смешиваясь, соединяет детали. Фактически получается одна целая деталь, поэтому сварочное соединение по характеристикам равно цельнометаллической детали.

Разные сплавы имеют разную температуру плавления и текучесть, поэтому иногда появляются сложности, когда требуется сварить два разных вида металла. Например, нержавейку и чёрный металл.

Выбираем сварочные электроды

Электроды с традиционным покрытием для сварки нержавеющей стали не подходят: ими можно варить, используя дугу только постоянного тока. Рутиловые электроды, помимо своей повышенной универсальности, еще и предотвращают разбрызгивание жидкого металла вне зоны сварного шва. Это улучшает его качество и обеспечивает необходимую безопасность сварщику. Электроды по нержавейке для инвертора должны в полной мере обеспечивать следующие преимущества:

При импульсной сварке с малыми ПВ уменьшается теплоотдача в поверхность детали;
Снижается мощность, затрачиваемая на сварку;
Экономно расходуется материал и снижается трудоемкость зачистки поверхности сварного шва;
Уменьшается протяженность и глубина термически измененной зоны, что особенно важно для сварки толстолистовых изделий.

При отсутствии каких-либо особых требований к качеству сварного шва, при инверторной сварке по нержавейке подойдут электроды марок ОЗЛ-8 или ЦП-11.

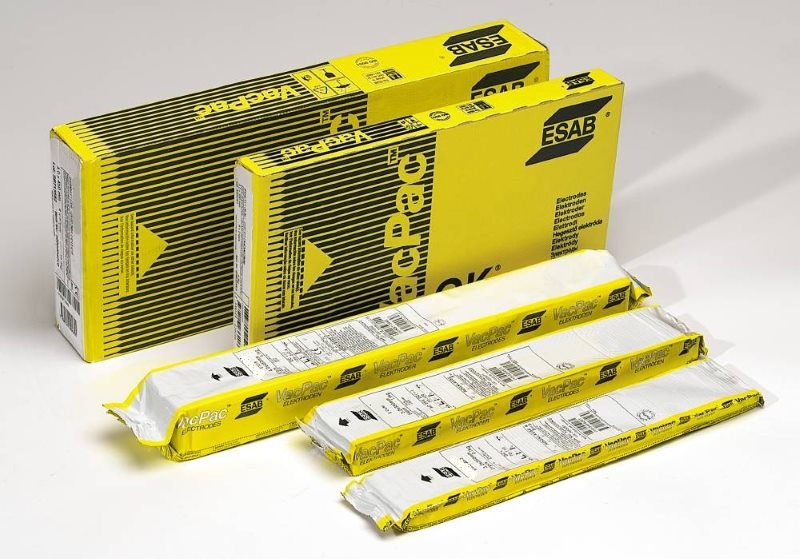

Более удобно, однако, работать с электродами марок ОК-45 или МР-3. Благодаря малому сродству с металлом нержавеющих сталей, такие электроды после использования оставляют на поверхности шлак, который после остывания охрупчивается, а затем легко отделяется от поверхности.

Как варить нержавейку инвертором? Начинающие сварщики считают, что с увеличением диаметра сварочного электрода производительность процесса увеличится. Но это верно лишь для работ с толстолистовыми заготовками. В остальных случаях рекомендуется принимать для работ электроды минимально возможного диаметра. Как показано в вышеприведенной таблице, при этом на дуге возникает наибольшее напряжение, что способствует стабильности ее горения.

При использовании инвертора также важно научиться правильно выставлять сварочный электрод по отношению к поверхности соединяемых изделий. Наилучшие условия для перемещения электрода создаются при угле наклона к дуге в пределах 75±50. Таким образом, для успешной сварки нержавейки с применением инвертора необходимо правильно выбрать марку электродов

В случае, если сварка должна быть выполнена с наилучшим качеством, лучше ориентироваться на специализированные марки. Для этого нужно (хотя бы примерно) установить марку материала соединяемых изделий. Например, для сварки жаропрочных сталей подойдут электроды ЭА-981-15 или ОЗЛ-9-1, а для сварки коррозионно стойких сталей — электроды Л38М, НЖ-11 или СЛ-28

Таким образом, для успешной сварки нержавейки с применением инвертора необходимо правильно выбрать марку электродов. В случае, если сварка должна быть выполнена с наилучшим качеством, лучше ориентироваться на специализированные марки. Для этого нужно (хотя бы примерно) установить марку материала соединяемых изделий. Например, для сварки жаропрочных сталей подойдут электроды ЭА-981-15 или ОЗЛ-9-1, а для сварки коррозионно стойких сталей — электроды Л38М, НЖ-11 или СЛ-28.

ЧТО СОБОЙ ПРЕДСТАВЛЯЮТ ЧЕРНЫЕ МЕТАЛЛЫ

По праву считаются самыми востребованными. На долю их приходится более 90% от всех металлов используемых в производстве. По сути это железо и его разнообразные сплавы, обогащенные углеродом. Именно от процентного содержания углерода, зависит конечный вариант приобретенных свойств: чугуна, или сталей. Чугун содержит 1,7% и более углерода, в сталях содержание углерода варьирует от 0,2 до 1,7 процента. Для качественного совершенствования, принято использовать легирующие(от латинского»связывать»)добавки, которыми являются другие сплавы, металлы и химические элементы. Самыми распространенными легиратами являются:хром, кремний, медь и никель.

Соответственно названию, черные металлы имеют темно-серый, практически черный цвет. К основным свойствам относят: достаточно высокие температуры плавления, высокую прочность и твердость.

Железные металлы: железо, кобальт, никель, марганец;
Тугоплавкие металлы с температурным режимом плавления от 1539 градусов.

Как проконтролировать качество соединения

Проверку полученного шва проводят после полного его остывания. В первую очередь производят визуальный осмотр поверхности на наличие трещин или прожига деталей. Если требуется герметичность соединения, то проверку продолжают с применением керосина или аммиака. С помощью керосина проверяются микротрещины, которые могли возникнуть в процессе сваривания. Для этого с одной стороны проверяемого шва наносят меловой раствор, а с другой стороны — керосин, подкрашенный красителем. Если меловой раствор изменил цвет – герметичность шва отсутствует. В том месте, где произошло окрашивание и отсутствует герметичность. Эффект окрашивания основан на капиллярном проникновении керосина по микротрещинам. Именно керосин также выбран неслучайно, эта жидкость имеет очень большую текучесть. Проверка аммиаком не отличается от проверки с помощью керосина, только в этом случае меловой раствор заменяют специальными индикаторами, меняющими цвет.

Качество соединения шва

Ответственные замкнутые конструкции можно также проверить и на герметичность, и на прочность одновременно. Для этого используется искусственно создаваемое гидравлическое давление.

Проверка качества шва позволит быть уверенным, что удалось качественно сварить детали.

Сварка нержавейки с черным металлом

РЕКОМЕНДУЕМЫЕ МЕРЫ БЕЗОПАСНОСТИ

Меры безопасности
