Струбцина — разновидности, назначение и скрытые возможности применения

Способы крепежа струбцин

Данный вид крепежа используется в монтаже инженерных систем, воздуховодов, вытяжных и климатических систем. Когда нет возможности закрепить отельную часть инженерной конструкции на несущих стенах или потолочных перекрытиях, используются стальные балки или металлические уголки. Для крепежа на таких конструкциях и применяют монтажные струбцины. Этот вид крепежа позволяет закреплять различные части воздуховодов или других инженерных систем без использования сварки. Также струбцины сокращают время монтажа на 40%, по сравнению с монтажом в котором используются кронштейны. Струбцины устанавливаются непосредственно на стальные конструкции, а для установки кронштейнов требуется тратить время на высверливание отверстий.

Производители струбцин

Одним из важных критериев выбора инструментов является репутация производителя. Мы отобрали бренды, продукции которых можно доверять:

• Gross – производитель, который входит в российский концерн «Мир Инструмента». Предлагает высокотехнологичную продукцию, сделанную на профессиональном уровне. В каталоге компании большой выбор столярного, слесарного, измерительного или другого инструмента.
• Зубр – компания, которая появилась только в 2005 году, но уже зарекомендовала себя благодаря качественным надежным товарам. Оборудованию бренда можно доверить самые сложные задачи.
• Kraftool – немецкий изготовитель профессионального строительного инструмента для различных задач. Изделия компании славятся эргономичностью, стильным дизайном, долговечностью.
• Fit или Finch Industrial Tools– канадская компания, занимается производством ручного и электрического инструмента для профессионального или домашнего использования. Родилась марка в 1996 году, сегодня она является одним из крупнейших игроков на мировом рынке.
• Stanley – бренд, известный с 1843 года. Американский производитель быстро получил признание благодаря высокому качеству продукции. Под этим логотипом продаютсянадежные ручные или электрические строительные устройства из прочных материалов, которые отличаются продуманной эргономикой, а также высокой производительностью.
• Кобальт – российская марка, делающая монтажно-слесарное оборудование. Компания следует трем основным принципам: надежность, эргономика, оптимальная цена.
• Matrix – немецкий производитель, ассортимент которого насчитывает более 3 000 наименований. Здесь можно найти все от крепежных элементов до слесарного оборудования или автомобильного инструмента.
• Sparta — производит принадлежности для ремонта дома или автомобиля. Они известны низкими ценами и востребованы среди экономных покупателей, которые нечасто прибегают к строительным работам.
• Santool – компания, реализующая ручной строительный инструмент с 2004 года. Главное преимущество ее товаров – разумное сочетание цены и качества. Продукция марки предназначена для использования в личных целях, но также востребована в небольших мастерских.
• Сибртех – бренд, который делает простой надежный недорогой инструмент. В названии соединено 2 слова – Сибирь и Технология. Лаконичный дизайн и отсутствие лишних наворотов – главные отличия товаров марки. Изделия Сибртех призваны помогать при ремонте дома или автомобиля.

Самодельные зажимы

Для профессионального изготовления деревянных или металлических конструкций необходимо иметь несколько фиксирующих устройств различной направленности. Приобретать их дорого, а те, что подешевле, не подойдут по качеству для постоянного использования. Поэтому изготовление прижимов и струбцин своими руками поможет не только сэкономить финансы, но и обзавестись инструментом, отвечающим потребностям производства и удовлетворяющей надёжности фиксации.

Изготовление деревянного приспособления

Это самый простой способ удовлетворения потребности в зажимном инструменте. Удобство и качество устроит любого мастера. Подготовить к производству нужно простые материалы и оснастку:

• Деревянные или фанерные обрезки прямоугольной формы.
• Шпильки с резьбой и гайками, ей соответствующими: две длиной 20 сантиметров и столько же 12-сантиметровых. Диаметр должен быть одинаковым.
• Рейки из дуба, бука, берёзы. Их нужно довести до равного размера и отшлифовать.

В них сверлятся отверстия по диаметру шпилек и симметрично относительно друг друга. Сверху наклеиваются фанерные заготовки и обрезаются в размер реек. Это будут губки струбцины. В них также делаются дырки по шаблону с реек.

Крепление к верстаку обеспечат короткие шпильки. Для этого в бруске, который будет играть роль неподвижной части в другой плоскости нужны ещё два отверстия для шпилек. Один их конец необходимо расклепать. С другой стороны, они контрятся гайками. Для удобства на фиксирующие гайки можно приварить пруточки в форме барашка.

Такой зажим для дерева будет полезен для склейки небольших деталей в гараже или мастерской

Винтовой металлический инструмент

Чтобы сделать такое устройство, понадобятся стальные заготовки произвольного размера, который зависит от ширины захвата, необходимой хозяину. Толщина металла — около 10 миллиметров. Нужно подобрать также несколько болтов диаметром 8 или 10 миллиметров. Из железных кусков с помощью болгарки или автогена вырезаются С-образные заготовки, которые нужно отшлифовать. Одна сторона будет неподвижной губкой.

Ко второй приваривается гайка соответствующего диаметра. В ней вворачивается болт головкой к неподвижной стороне. С другой его стороны приваривается перпендикулярный пруток, который будет играть роль воротка.

В этой статье я опишу все виды струбцин которые используются в столярной мастерской. Не зря их еще называют третьей рукой столяра – это самый полезный и используемый инструмент.

Струбцина (нем. Schraubzwinge, от Schraube — винт и Zwinge — тиски) инструмент используемый для фиксации материалов или деталей. Струбцин много не бывает и это не преувеличение. В мастерской струбцины используются повсеместно: при склеивании деталей, при шлифовке, при пилении, при сверлении, при сварке, склеивая угловые детали, струбцины просто могут удерживать например станки и так далее. И чем больше струбцин в наличии, тем больше задач можно выполнять одновременно.

Например нам нужно склеить сундучок, для этого надо склеить 6 щитов (4 стены, крышка, дно), на каждый щит уходит три струбцины. То есть, что бы склеить щиты все разом нужно как минимум 18 струбцин.

Второй совет, лучше один раз купить качественные, чем каждый раз плакать над сломанными. Ведь очень часто на струбцины идет большая нагрузка, например когда надо склеить щит, ведь чем плотнее мы его сожмем, тем выше качество щита.

Давайте рассмотрим какие виды струбцин вообще бывают и для чего используются.

F-образные струбцины

Эти струбцины самые популярные и часто используемые, именно поэтому я решил начать с них. F-образные струбцины состоят из и двух губок, неподвижной и подвижной. Несмотря на невысокую стоимость таким струбцинами можно склеивать с большим усилием до 10000 Н. Бывают разнообразных конструкций и размеров. Самый явный минус подобных струбцин, что бы зажать деталь такой струбциной нужно задействовать обе руки.

Есть еще два распространенных подвида F-образных струбцин: корпусные и рычажные.

Рычажные струбцины

Позволяют быстро стягивать и освобождать деталь.

Корпусные струбцины

Обычно у таких F-образных струбцин большая площадь губок, что бы уменьшить риск повреждения дерева.

G-образные струбцины

В основном эти струбцины используются в сварочных работах, но столярке они не чужды, а когда F-образные закончились, в ход идет все, что есть под рукой. Свое название эти струбцины получили из за схожести на латинскую букву G.

Быстрозажимные струбцины

Это самый удобный вид струпцин для столярки, но менее популярные по сравнению с F-обраными, потому, что стоят дороже. При покупке одной струбцины это не большая разница, но при условии, что в мастерской должны быть десятки струбцин, эта разница уже ощутима. Самое главное преимущество перед F-образной струбциной, что благодаря механизмам, быстрозажимную струбцину можно использовать одной рукой. Так же в отличии от F-образных, быстрозажимные так же могут работать на разжим.

При покупки быстрозажимных струбцин стоит покупать только качественные струбцины известных производителей, так как в основном этот инструмент не железный, и качество механизма непосредственно влияет на срок службы.

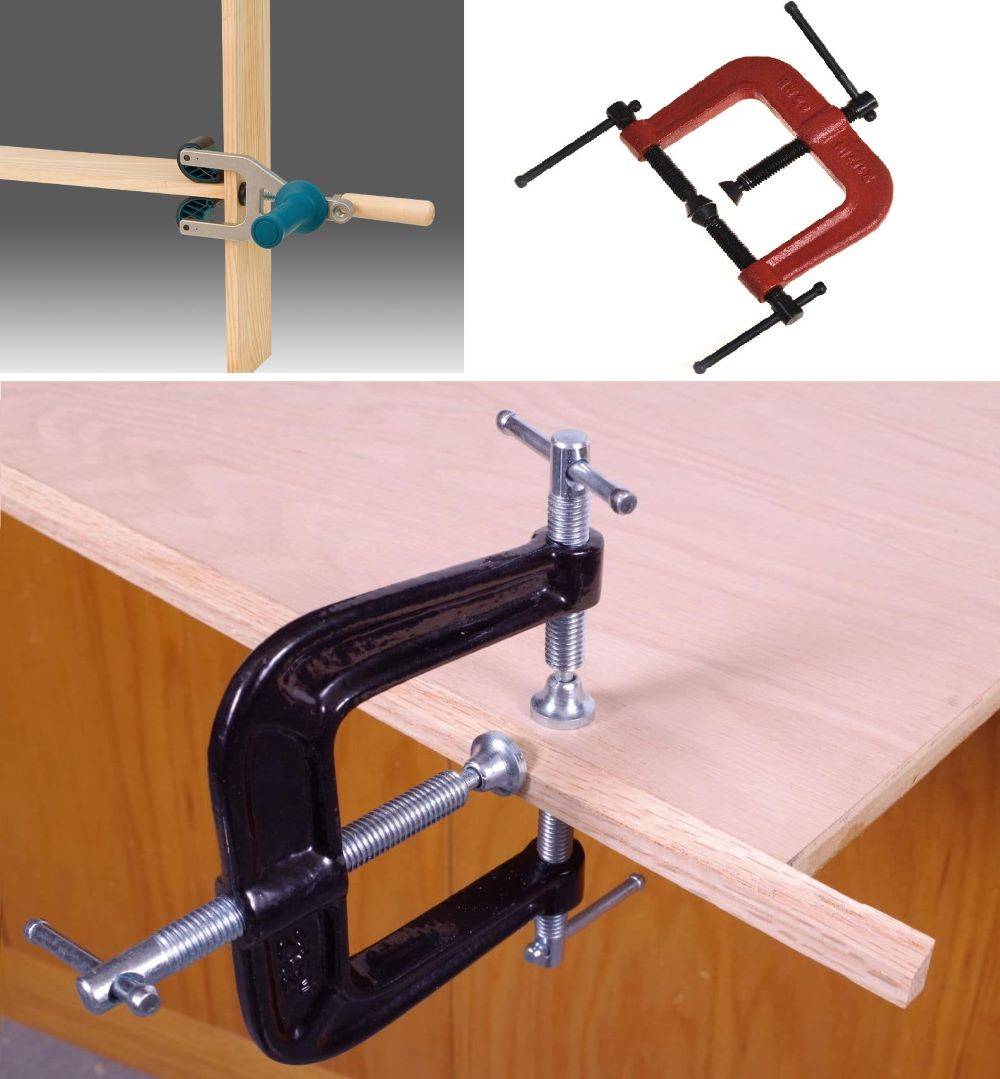

Торцевые струбцины (зажимы для кромок)

Как уже ясно из названия у этой струбцины ее предназначение зажимать кромки. По конструкции этот тип струбцин схож с G-образными, но имеет два дополнительных винта.

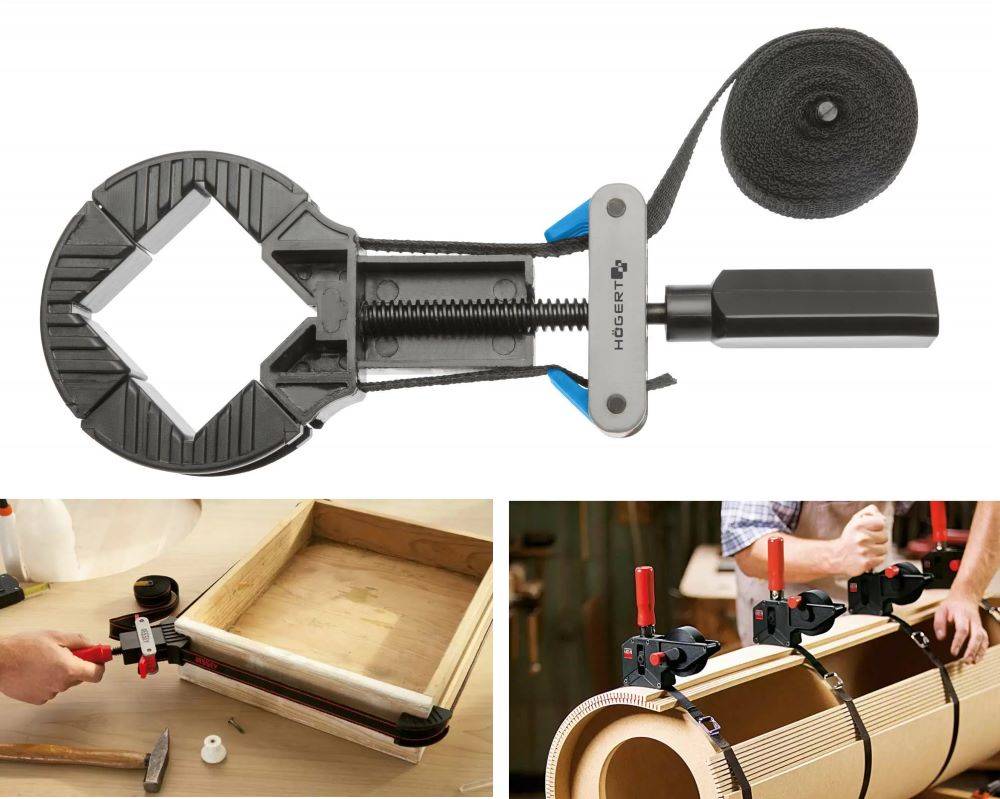

Ленточные струбцины

Такая струбцина состоит из ленты и натяжного механизма. Усилие натягивания это струбцины не очень большое. Зато применить такую струбцину можно там, где обычно обычная не работает, например круглые изделия, или большие изделия, или многоугольные.

Трубные струбцины

Данная струбцина представляет из себя металическую трубу на которой расположенны две губки, одна губка закреплена неподвижно, а вторая передвигается и фиксируется. Неподвижная губка имеет винт небольшим с ходом, что бы поджать плотнее детали. Трубная струбцина используется для склеивания больших изделий, например щитов или столешниц.

Угловые струбцины

Этот тип струбцин нужен, что бы сжимать (склеивать) углы.

Пружинные струбцины (прищепки)

Обычная прищепка большого размера, можно прижать деревяшку и отшкурить например, но довольно слабое сжатие. Вещь хорошая, но как полноценную струбцину ее не используешь, просто небольшой помощник.

Можете посетить мой сайтLoftStyle.site, я очень буду рад гостям и критике.Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Так же не забываем проYouTube канал, там тоже все интересно. Все предложения, пожелания и критику шлите на badart@yandex.ru или же в комментарии под публикацией или же через обратную связью на сайте!

Так же публикация доступна по адресу:

https://loftstyle.site/859/vsyo-o-strubcinax/

Разновидности струбцин

В наше время существует достаточное большое количество разновидностей струбцин, которые отличаются размерами, областью применения и другими параметрами. Например, популярны следующие разновидности этого инструмента, которые можно сделать своими руками:

• Кромочная струбцина. Этот вид инструмента предназначен для склеивания или надёжной фиксации кромки изделия при столярных работах, а также их применяют для удобной и безопасной транспортировке листовых материалов.
• G — образная струбцина. Своё название этот инструмент получил из-за внешнего сходства с английской буквой G. Это очень распространённый и популярный вид зажима, имеющий несколько типоразмеров. Наиболее часто применяют инструмент с шириной захвата 100 и 150 мм. Делают такие струбцины из различного материала, чаще всего это стальные и чугунные струбцины.
• Трубная струбцина своими руками. В этом варианте зажимного устройства в качестве основания используется труба, на одном конце которой нарезается резьба и наворачивается неподвижная головка с губкой. По трубе перемещается другая головка, которую можно зафиксировать в нужном месте и с помощью винтового зажима сжать детали между собой. Достоинством трубных зажимов является то, что размеры деталей определяются длиной трубы и можно работать с самыми различными размерами соединяемых деталей. Трубы обычно применяются на 1/2 и 3/4 дюйма в таком случае конструкция получается достаточно мощной и прочной.
• Ленточная струбцина. С помощью такой конструкции удобно склеивать рамки и ящики, производить ремонт мебели, рам и так далее. Отличительная черта этого инструмента — кожаный или капроновый ремень, с помощью которого сжимаются сопряжённые детали. Прижимное усилие получается равномерным и надёжным. Его довольно легко сделать своими руками и он будет незаменим при столярных работах.
• F — образная самодельная струбцина. Главным достоинством этого вида зажимов является глубокий зев, что даёт возможность фиксации детали на довольно большом расстоянии от её кромки. Конструкция состоит из основания с неподвижной губкой, по которому скользит регулируемая головка с губкой.
• Угловая струбцина для сварки своими руками. Этот инструмент является наиболее полезным и востребованным, так как позволяет фиксировать две детали под прямым углом друг к другу. Очень широко применяется как при столярных, так и при слесарных работах.

Различается этот инструмент также и по механизмам зажимов:

• Угловая;
• Винтовая;
• Быстрозажимная;
• Рычажная.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы. Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется

Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

Видео: струбцины из профильной трубы

https://youtube.com/watch?v=8R1fXWCJTds

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Конструкция

Существует огромное количество струбцин, которые отличаются друг от друга формой, размерами, стоящей перед ними задачей. К примеру, струбцина для работы с трубами предназначена для сварки последних под различными углами, к примеру, 90 градусов. Без применения зажимов соблюдение точного угла при работе будет затруднительным. Угловые струбцины производятся разного вида, исходя из ширины скрепляемых труб и угла, под которым эти трубы будут свариваться.

Угловые зажимы отличаются по следующим признакам:

• толщина губок. Чем больше толщина прижимных губок, тем надежнее зажимаются трубы и сварочный шов не выгибается и не выламывается.
• материал изготовления прижимных винтов. Во время сварочных работ расплавленный металл может разбрасываться во все стороны, прижимные винты не исключение. При попадании расплавленного металла на резьбу винта может произойти спайка, что приведет резьбу в негодность. Чтобы этого избежать, делают омедненные винты. Медь не позволяет брызгам застывать на поверхности винта, тем самым сохраняя его работоспособность.
• рабочая поверхность. Струбцина может увеличить рабочую зону при работе электродом под определенным углом.

Угловые тиски для сварки труб состоят из подвижной и основной частей. Для регулирования степени сжатия подвижная часть оснащается винтом. С его помощью можно регулировать расстояние между прижимными губками и деталью. Подвижность конструкции обеспечивает работу с деталями различной формы и сечения.

При выборе струбцины следует обращать внимание на вид выполняемых работ. К примеру G — струбцины используются при работе со стальными деталями малой толщины. Для работы с деталями большой толщины следует применять F — струбцины

Для работы с деталями большой толщины следует применять F — струбцины.

Виды и типы струбцин

В продаже можно встретить струбцины, отличающиеся формой и типом действия. Конструктивные особенности зажимов позволяют эффективно использовать их при фиксации разного рода изделий.

Некоторые разновидности струбцин необходимы для сварки металлических уголков и труб, другие незаменимы во время строительных манипуляций, а без третьих не обойтись в столярном деле. Зачастую в арсенале мастера присутствуют сразу несколько струбцин разного вида.

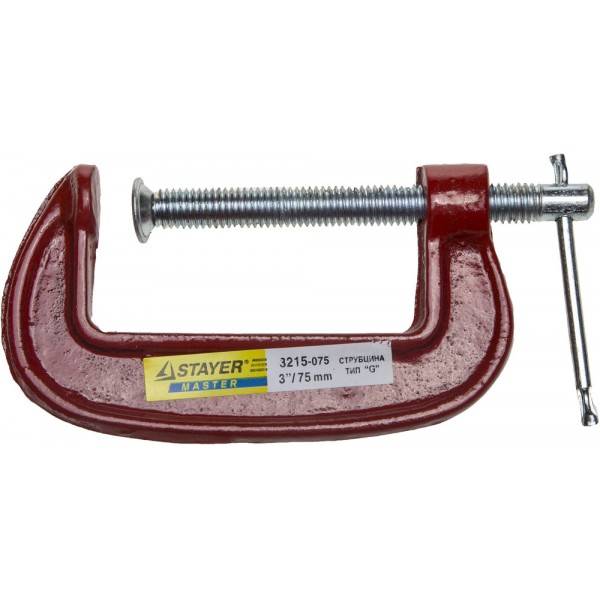

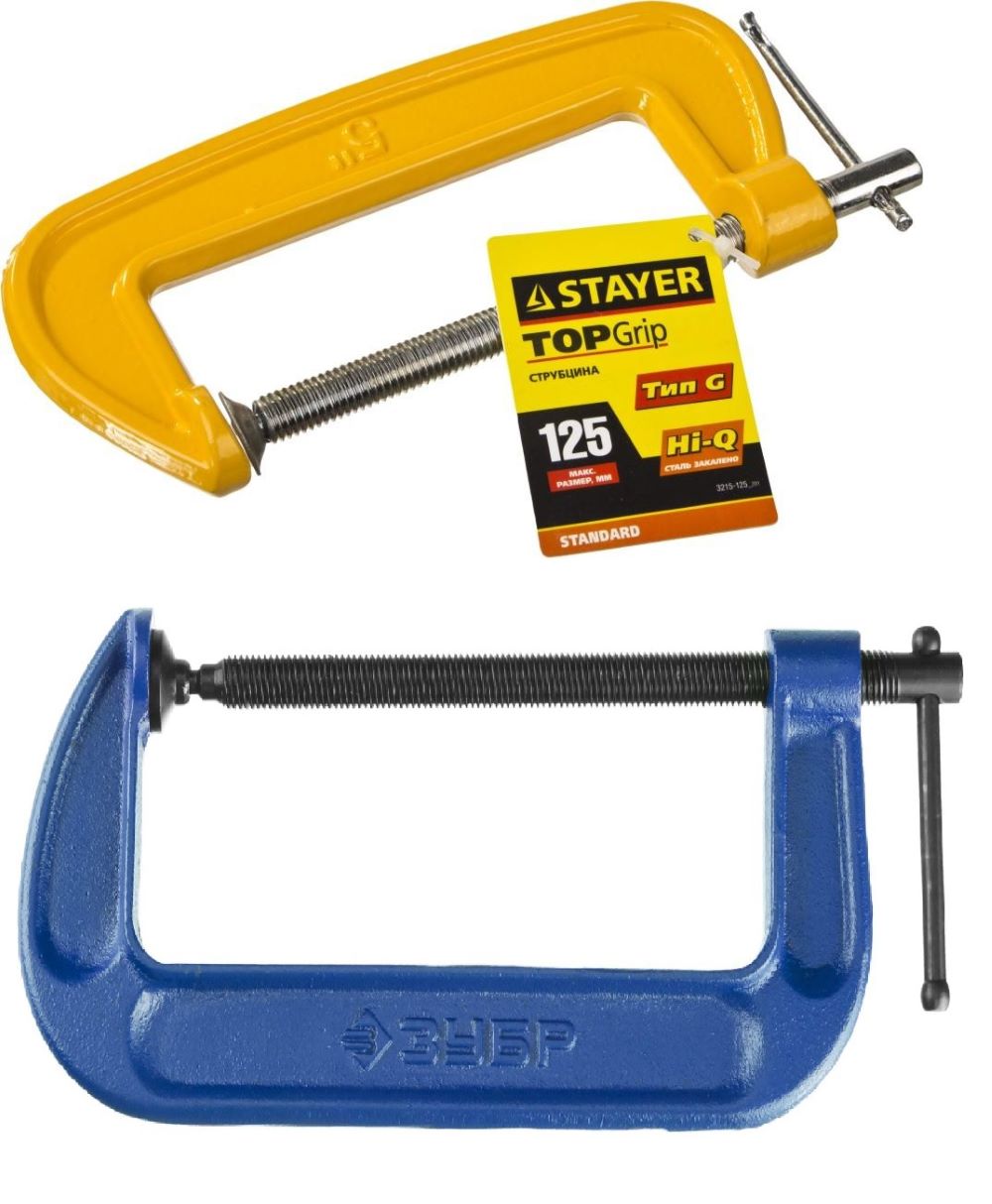

G-образные

Такие модели имеют, как становится понятно из их названия, форму, напоминающую латинскую букву G.

Зажим делается из чугуна или инструментальной стали. Он обладает высокой прижимной силой, износостойкостью и долговечностью. Подходит для сварки.

В процессе работ с деревом под пятку и неподвижную губку подкладываются резиновые или деревянные пластины.

T-образные

Конструкция зажима состоит из Т-образного профиля, подвижных губок и зажимного винта. Длина стальной направляющей может превышать 1 — 1,5 м. Фиксация осуществляется при помощи винта, встроенного в одну из губок.

Т-образная струбцина обладает высокой прижимной способностью. Она нашла свое применение в столярном деле, где ее используют не только как зажим, но и в качестве пресса. Струбцина подходит для сборки шкафов, столов и кроватей.

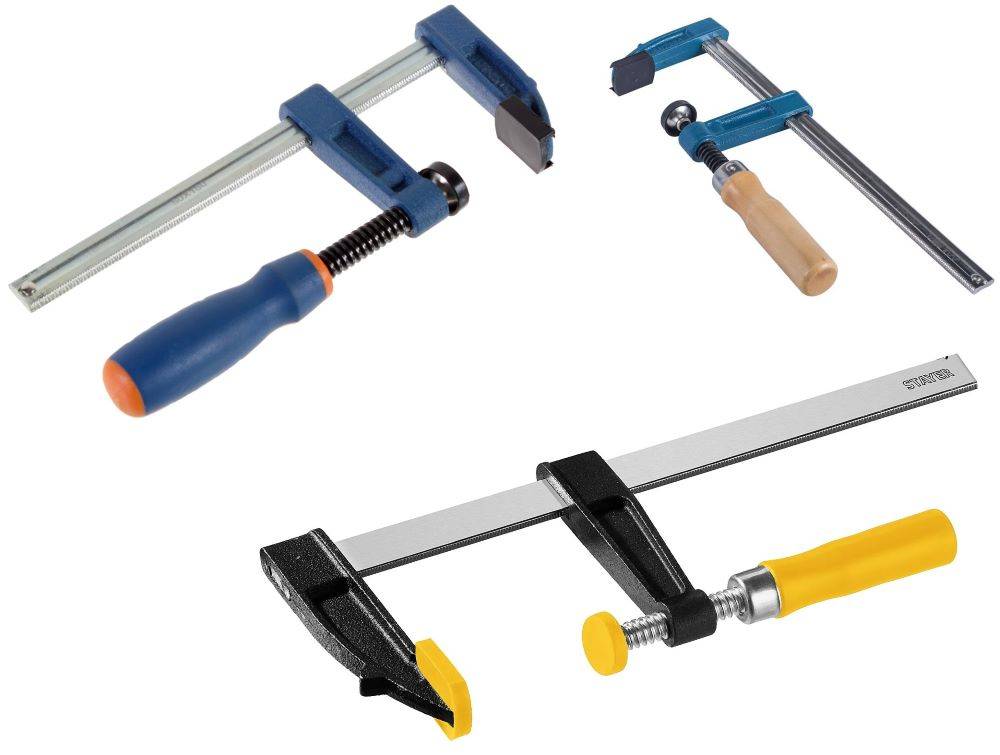

F-образные

Состоит из металлического стержня, двух губок, винтового или пружинного фиксатора. Одна губка неподвижна, зачастую она является продолжением металлической рейки. Вторая свободно передвигается вдоль стержня. В нее пройдет винт с пятаком для зажима.

F-образной формой могут обладать корпусные, винтовые и триггерные модели.

Длина варьируется от нескольких сантиметров до пары метров. Выбор F образных струбцин исходит из задач, которые перед ними ставятся. Для фиксации небольших уголков подойдут малогабаритные модели, а для соединения строительных конструкций и элементов для полов нужны метровые приспособления.

Торцевые

Корпус торцевой струбцины имеет С-образную форму. В обе ножки продеты винты с пятаком. Дополнительный винт находится в центре рамы.

Широкое распространение струбцина получила в столярной сфере. Ее используют для оклейки кромочной части столешниц декоративной лентой.

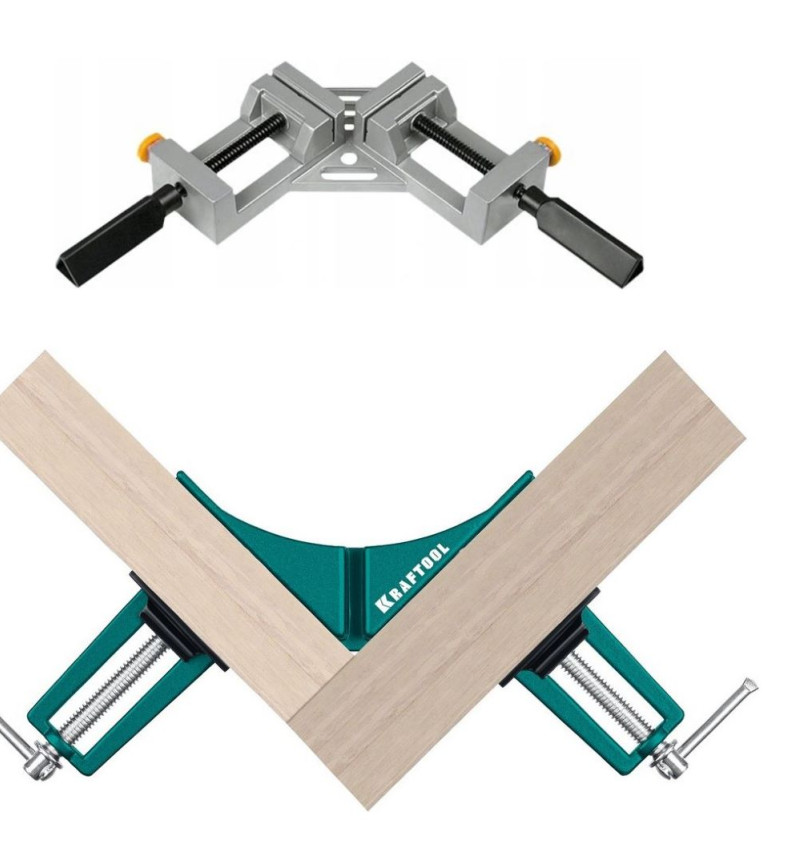

Угловые

Угловые струбцины бывают двух видов:

1. Винтовые;
2. Магнитные.

Первые используются для прижатия заготовок из металла, дерева, пластика и стекла. Они состоят из двух элементов: рамы и подвижного устройства. При помощи последнего происходит настройка уголка.

Магнитные зажимы обладают высокой прижимной силой. Однако из-за характерных свойств их использование ограничивается лишь металлическими конструкциями.

Ленточные

Узконаправленные ленточные зажимы предназначены для равномерной фиксации элементов, стянутых вокруг оси. Это обусловлено особенностями устройства приспособления, состоящего из механизма натяжения и жесткого ремня.

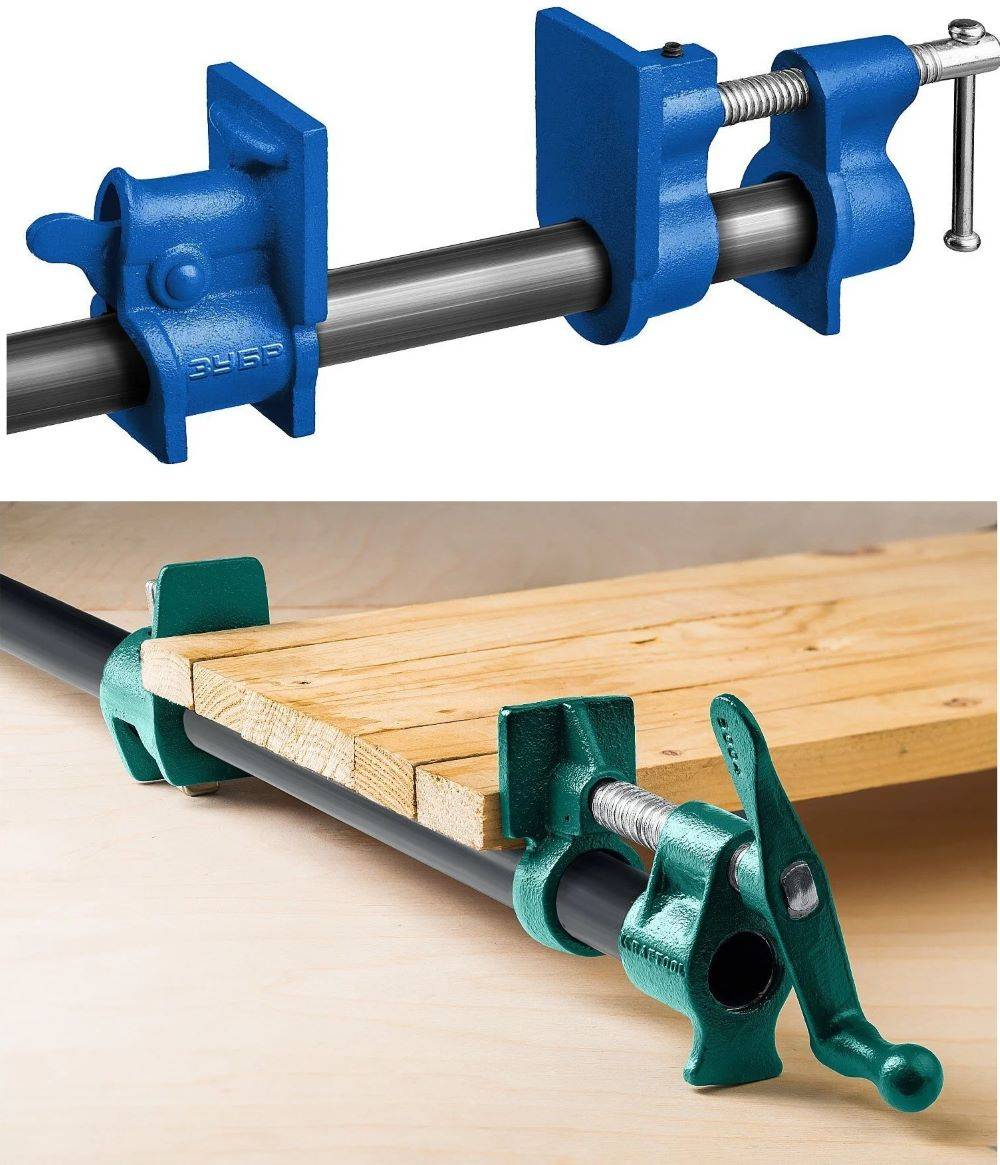

Трубные

Принцип действия трубной струбцины во многом схож с F-образным зажимом. Однако в отличие от последнего данная модель не имеет встроенного в конструкцию стержня. Его роль выполняет труба, чей диаметр подбирается с учетом подвижного элемента. Например, для губок 3/4 дюйма подойдет любая труба с такой же резьбой.

Трубный зажим является универсальным инструментом. Он используется при изготовлении мебели, ремонте машины, в строительных работах.

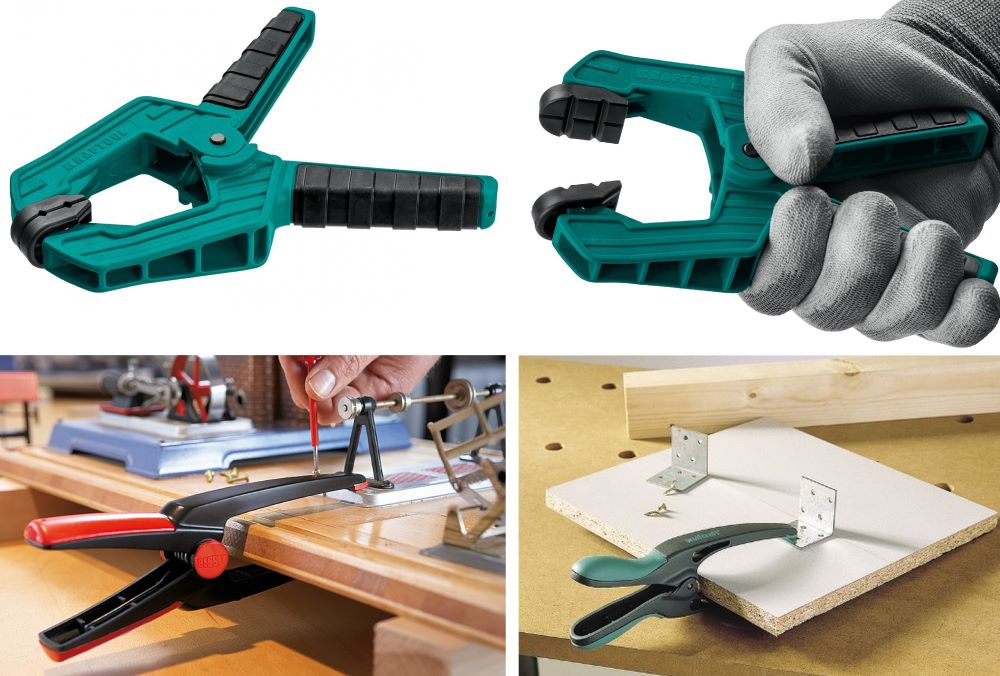

Пружинные

Пружинные зажимы внешне напоминают бельевую прищепку. Их принцип действия и устройство также схожи с этим бытовым приспособлением.

Главным недостатком пружинной струбцины являются небольшая прижимная сила и малый захват. Применяется в основном в домашнем ремонте.

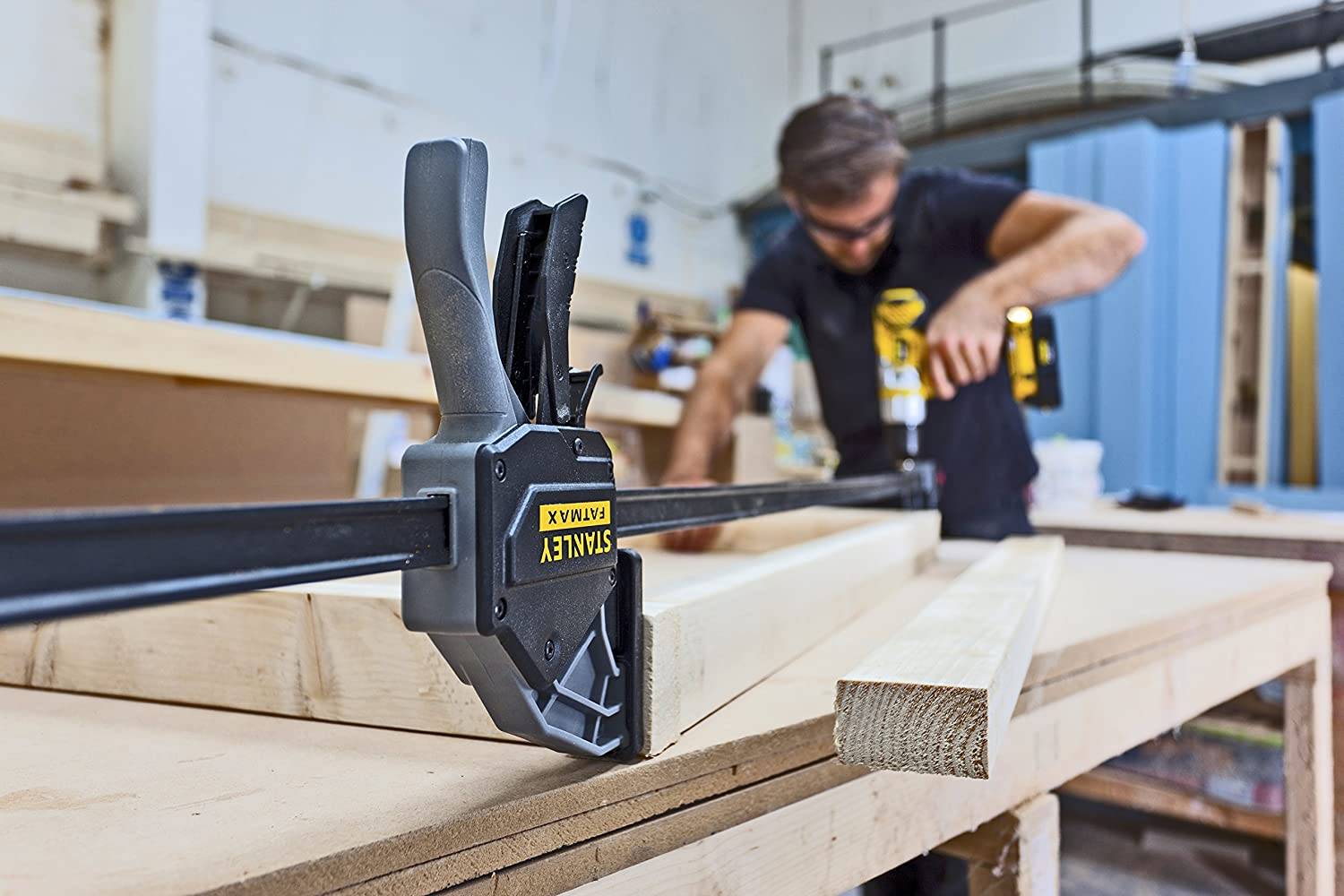

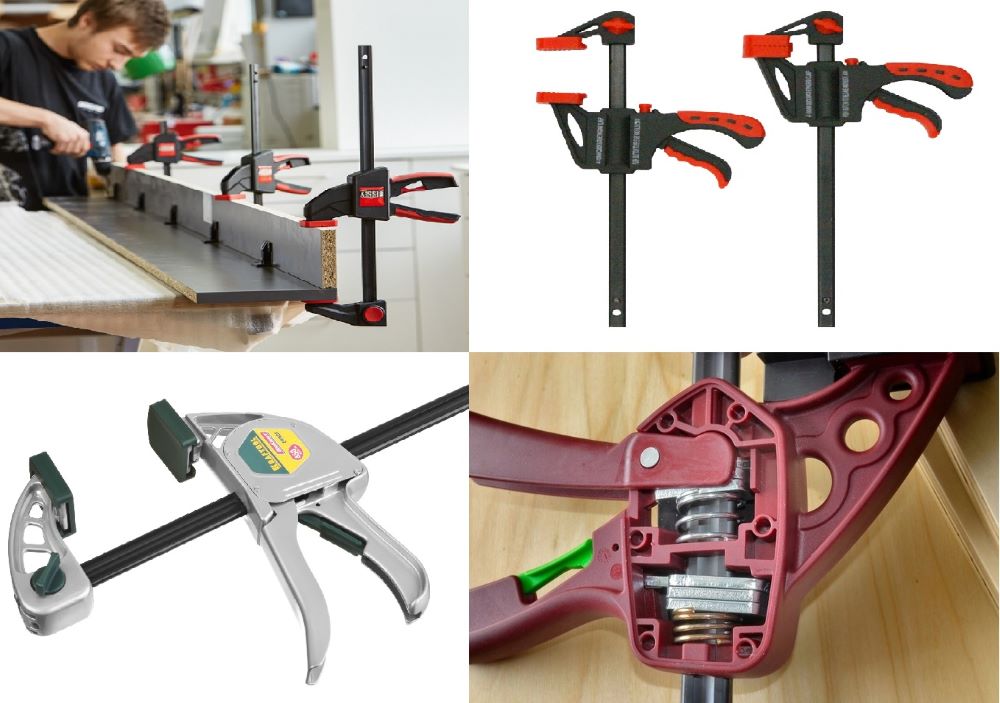

Быстрозажимные автоматические струбцины

Автоматическая или триггерная струбцина снискала популярность благодаря удобству и простоте в использовании. Ее составными частями служат рамка, подвижная и неподвижная губки, зажимной автоматический механизм. Фиксация зажима происходит одномоментно при отпускании курка.

Делаются быстрозажимные модели из металла и пластика. Стальной инструмент долговечен и надежен. Пластик стоит дешевле, но и эксплуатационный ресурс у него значительно ниже.

Виды струбцин

Таких инструментов в торговых организациях предлагается множество. Все они разной формы и изготовлены из разнообразных материалов. У каждого приспособления своё предназначение и конструктивные особенности. Как и прочее оборудование и оснастка, зажимные механизмы имеют собственную классификацию:

• Для равномерного распределения по всей длине прижимаемых, расположенных соосно, поверхностей используют инструмент G- или С-типа. Особо широко они применяются для склеивания столярных изделий. Это универсальная, лёгкая и удобная конструкция с большой силой прижима. Губки фиксируются жёстко, без покачиваний. Их отливают целиком или производят с помощью ковки из стали. Используются для узких деталей.
• Большой глубиной захвата характеризуются изделия F-образной конфигурации. Они состоят из осевой штанги с двумя губками. На смещаемой расположен фиксирующий рычаг с эксцентриком для определения нужной зоны зажима и не дающий заготовке выскользнуть. Для разнообразных по габаритам изделий существуют струбцины F-образные двух разновидностей: light duty для лёгких и heavy duty для тяжёлых. Работать с подобным устройством одному не совсем удобно, потому что одновременно приходится удерживать заготовку и крепить её в губках.
• Характерным отличием торцевого прижима стали три фиксирующих элемента. В этом состоит и главное неудобство в использовании. Когда одной рукой держишь заготовку, затянуть сразу все стопора проблематично. Однако с её помощью столяры решают вопрос зажима кромочных и торцевых плоскостей.
• Много вариантов конструкции у зажимов углового типа. В основе её корпус с одним или несколькими пятачками на винтовой шпильке. Для фиксации под углом 90 градусов это самая незаменимая вещь. Однако использование с большими деталями затруднено.
• В столярном и слесарном производстве при закреплении деталей любых размеров помогут быстрозажимные автоматические струбцины. Габарит зависит только от количества самих зажимов. Это лёгкие и прочные инструменты с пластиковыми губками, усиленными армировкой. Такая их конструкция при зажиме не царапает поверхность. Фиксация происходит за счёт пружинного механизма, что позволяет справляться с работой в одиночку. Однако качественный инструмент стоит дорого, а дешёвые аналоги быстро выходят из строя.
• По принципу бельевой прищепки работают пружинные струбницы. Сила зажима у них постоянная, с небольшой глубиной. Оптимальной областью применения станет работа с мелкими хрупкими заготовками без посторонней помощи.
• Для аккуратного зажима закруглённых и угловых деталей применяются ленточные фиксаторы. Их конструкция позволяет работать с изделиями любых размеров. В комплект входят лента из синтетических материалов повышенной прочности и натяжное устройство. Для бережного воздействия в него добавляют пластиковые уголки.
• Для больших изделий и щитовых конструкций используют трубные струбцины. В их состав входит полдюймовая или трёхчетвертная труба, упор и передвижная губка с фиксатором. Это недорогое изделие с большой прижимной силой. При необходимости такое приспособление изготавливается самостоятельно.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.
