Сталь 95Х18

Технология производства и термическая обработка

В процессе производства стали 95Х18 считается довольно прихотливой. Это частично сказывается на её стоимости. Изделия из металла, прежде чем попасть на полки магазинов проходят четыре важных этапа:

1. Сперва получают отливки с последующим их отжигом. С этой целью их нагревают до температур 885-920 °С. Выдерживают их в течении пары часов. Время определяется конкретными техническими условиями.
2. Затем идёт ковка. На этом этапе формируются пластины необходимого размера. Во время поковки сталь избавляется от ряда недостатков. Это своеобразная профилактика для металла. Таким образом, вытесняются лишние газы и тем самым заполняются поры в её структуре. Ковка также измельчает зерно в структуре стали, что делает сплав более прочным.
3. Закалка. Процесс позволяет придать будущим изделиям больше прочности. Для достижения состояния неустойчивости кристаллической решётки, сплав нагревают до 900-1125 °С. Затем заготовку резко остужают в воде или в масле. Процесс занимает около часа, что негативно сказывается на характеристиках стали, металл становится хрупким.
4. Отпуск. Процесс необходим для придания сплаву нужных характеристик. В зависимости от технических условий сталь отпускают при температурах 150-650 °С. Таким образом убирается избыточная хрупкость сплава. Выдерживают сталь в таком состоянии около часа.

Важнейшим условием является режим закалки, этот процесс регламентирован производством. При нарушении которого, сталь может стать хрупкой или мягкой.

Твёрдость стали после закалки определяется размером зерна аутенситов, которые содержатся в кристаллической решётке стали. На завод для изготовления ножей поставка происходит в виде слябов. Из специальных прутьев, производят сортовые заготовки.

Заготовки для изготовления ножей, сталь 95Х18.

Которые затем проковывают ручным способом или на ковочных машинах. Сами заготовки куются холодными или горячими, в зависимости от требований. Ручной труд на производстве клинков просто необходим. Без него ещё не научились работать.

Химический состав

Как ранее было отмечено, химический состав во многом определяет эксплуатационные качества металла. В любом случае основным элементом металла становится железо, которое находится в концентрации около 78 %. Кроме этого, в составе есть большое количество углерода. Рассматривая состав стали 95х18 отметим нижеприведенные моменты:

1. Концентрация углерода составляет 0,95 %. При этом концентрация этого элемента может немного отличаться.
2. В качестве основного легирующего элемента применяется хром. Именно он определяет высокую коррозионную стойкость. Концентрация хрома составляет от 17 % до 19 %. Слишком высокий показатель может стать причиной повышенной хрупкости, которую можно снизить за счет включения в состав других химических веществ.

Особенности стали 95х18 определяют ее широкое распространение при изготовлении самых различных изделий. В состав металла входят и другие элементы, которые несколько изменяют эксплуатационные качества материала. К примеру, есть вредные примеси, высокая концентрация которых приводит к снижению прочности и надежности структуры. Концентрация всех неосновных элементов регламентируется ГОСТ 5632-72. Химический состав определяет то, что сталь 95х18 относится к высоколегированным с повышенной коррозионной стойкостью. Действие легирующих элементов может существенно изменить эксплуатационные качества металла. К особенностям действия легирующих примесей можно отнести нижеприведенные моменты:

1. Концентрация хрома более 12 % вызывает преобразование поверхностного слоя. За счет этого появляется тонкая защитная пленка, которая намного толще оксидной. Металл может выдерживать воздействие воды и других агрессивных химических веществ. В рассматриваемом случае концентрация составляет 18 %, за счет чего образуется прочная защитная пленка.
2. За счет образования карбидов при высокой концентрации хрома повышается защита от абразивного износа. Именно поэтому легированная сталь 95х18 характеризуется высокой износоустойчивостью.

Однако, слишком высокая концентрация хрома все же влияет негативно на материал. Примером можно назвать то, что он не подходит для применения при изготовлении листового проката. Компенсировать этот недостаток можно за счет включения в состав никеля. В состав могут включать марганец и кремний, которые способны повысить прочность и другие важные эксплуатационные качества.

Нюансы производства

Популярность нержавеющей кованой стали 95х18 продолжает неуклонно возрастать, завоевывая признательность пользователей, уже испытавших эти ножи на практике. Это говорит о полном и достоверном соответствии заявленных характеристик действительным качествам материала. Впрочем, сталь марки 95х18 во время производственного процесса склонна вести себя «капризно», из-за чего ей бывают свойственны следующие дефекты: недостаточный отпуск или пережог. Поэтому со сплавом чаще работают профессиональные фирмы-производители, в штате которых трудятся квалифицированные сталевары, обладающие необходимыми навыками обращения с точным оборудованием.

В таблице приведены данные химического состава стали 95х18:

C	Si­­	Mn	Ni	S	P	Cr	Ti	Cu	Fe
0,9 — 1 %	0,8 %	0,8 %	0,6 %	0,025 %	0,03 %	17 — 19 %	0,2 %	0,3 %	78 %

Применение ковки

Ввиду присутствия хрома в химическом составе стали 95х18 марку рассматриваемого сплава правомерно относят к разряду высокопрочных и коррозионностойких. Еще сплав предназначен для ковки. Стоит отметить, что ковка для структуры металла является своеобразной «терапией» от нежелательных изъянов: микротрещин, наполнения пор сплава представляющими вред водородными и кислородными элементами, образования свободных полостей, которые должны заполняться атомами. Процесс ковки помогает плотнее укомплектовать вакантные места в молекулах. Это приводит к измельчению металлического зерна, что увеличивает пластичность сплава без снижения прочности. Подвергнувшись такому технологическому процессу, сталь 95х18 достигает характеристик, которые по достоинству ценят пользователи, включая способность выдерживать большие нагрузки на изгиб.

Различная форма ножей

Тонкости технологии производства

Углубимся в детали технологического производства стали 95х18. Чтобы охотничьи ножи из данного сплава отвечали заявленным характеристикам, необходимо прохождение нескольких стадий обработки: отжигание, ковка, закалка.

Сначала производитель получает отливку небольших размеров, которая подвергается перед ковкой отжиганию (нагрев до 885-920°С и последующая выдержка 1-2 часа). Большим просчетом производителя станет пережог металла, в этом случае заготовка бракуется. Если выдержка выполнена правильно и заготовка отвечает требованиям дальнейшей обработки, следующим технологическим этапом станет ковка.

По завершении процесса ковки заготовку подвергают закалке – охлаждают при помощи машинного масла. Этот этап имеет большое значение, ведь сталь становится хрупкой и даже при относительно небольшом механическом воздействии может легко раскрошиться (для сравнения вспомните свойства и структуру стекла). Впрочем, подобные случаи крайне редки. В основном сталь 95х18 удостаивается от пользователей положительных отзывов (исключения возможны в тех ситуациях, когда сталь производилась неопытными мастерами без соблюдения всех тонкостей технологического процесса). Отпуск стали представляет собой термическую обработку уже закаленного сплава до 200-300°С.

Режущая кромка

Требуемую форму режущая кромка изделия принимает в 2 захода: для принятия черновых и завершающих размеров. После первого отпуска осуществляется заключительная механическая обработка клинка. После второго – происходит снятие всех напряжений (сплав достигает максимальной пластичности). Сначала готовый клинок подвергается выдержке при температурном режиме 150°С от 1 до 2 часов, далее изделие охлаждается на воздухе. Если вы запланировали украсить клинок узорами – предстоит произвести травление кислотой.

Лучшие свойства стали и ее недостатки

Как и любые материалы, сталь 95х18 для ножей имеет свои плюсы и неизбежные минусы.

Состав сплава придает готовым изделиям уникальные свойства; клинки, изготовленные из стали 95Х18, обладают:

• высоким уровнем износостойкости;
• повышенной прочностью;
• твердостью;
• нейтральной реакцией к агрессивным средам, что повышает устойчивость к коррозийным процессам.

Ножом, изготовленным из 95Х18, можно смело нарезать и обрабатывать любые продукты: сталь не вступает в реакцию с кислыми средами, не ржавеет от воздействия воды или соли, не деформируется, не теряет своего привлекательного вида.

Значительным плюсом стали 95Х18 для изготовления ножей высокого качества является небольшая стоимость готовых изделий. Специалисты отмечают еще и простоту заточки ножей, выполненных из стали этой марки. Любители охоты, рыбалки и дальних пеших путешествий тоже довольны этим свойством. Тем более что нож из этой стали можно заточить, даже используя простой булыжник. На природе, это великая удача.

В домашних условиях для заточки и правки лучше использовать брусок с алмазным напылением с уровнем зернистости 100/80 и 50/40.

Прочность и высокая износостойкость продляют срок службы изделия, позволяют долго пользоваться ножом, который продолжительное время остается острым.

Повышению твердости металла, на которую в быту нечасто обращают внимание, способствует использование новых технологий и качественное проведение термообработки

Как повышают прочность

Для улучшения показателя твердости применяют особую технологию термообработки. Она проводится в несколько этапов.

Сначала проводят заготовку отливок и их обжиг при температуре от 890 до 920 градусов. Процесс длится около двух часов.

Готовые отливки отправляют на ковку, где превращают в полосы необходимых размеров. Их толщина устанавливается с учетом механической обработки металла при заточке.

Следующим этапом является закалка: сначала — при высоких температурах в печи, а затем в емкостях с машинным маслом.

Прошедшие закалку плиты повторно нагревают и выдерживают при 140-280 градусах в течение часа.

Это процедура позволяет устранить излишнюю хрупкость, за счет заполнения пустот в молекулярной сетке металла. Сам материал приобретает твердость необходимого уровня. Этот показатель рассчитываются по шкале Роквелла и составляет 57–59 Hrc. Впрочем, эти данные понятны только специалистам, а обычные пользователи режущего инструмента просто отметят его высокое качество.

На последнем этапе производится обработка режущей кромки. Сначала металлической ленте придают нужную форму, предварительно выделив кромочную границу, а затем затачивают, придавая нужную степень остроты.

Стоит заметить, что закаленная сталь становится достаточно твердой, поэтому первоначальная заточка – достаточно трудоемкий процесс.

Без недостатков не обошлось

После «хвалебной песни» преимуществам стали для ножей 95Х18, стоит обратить внимание на недостатки, которых, к счастью, совсем немного – всего два. Причем один из них связан с технологией обработки сплава и его химического состава. Повышенное содержание хрома делает металл очень чувствительным к показателям температуры, поэтому требует строгого ее соблюдения при обработке

При значительном превышении температурной нормы сплав приобретет повышенную хрупкость, что исключит возможность его дальнейшей обработки

Повышенное содержание хрома делает металл очень чувствительным к показателям температуры, поэтому требует строгого ее соблюдения при обработке. При значительном превышении температурной нормы сплав приобретет повышенную хрупкость, что исключит возможность его дальнейшей обработки.

В быту хрупкие ножи из стали 95Х18 попадаются очень редко, но именно здесь может проявиться второй недостаток металла. Даже высококачественный стальной нож не стоит часто использовать для больших поперечных нагрузок на излом, если толщина обуха меньше 4 мм – он может переломиться.

Зарубежные аналоги

Сталь 95Х18 пользуется большим спросом не только на отечественном, но и на зарубежном рынке металлопроката. Несмотря на это, она не является уникальной. Многие зарубежные производители выпускают сталь со схожими химическими и эксплуатационными показателями. Основными аналогами стали 95Х18 можно считать:

• D2. Разработанная на металлургических заводах США сталь имеет схожие эксплуатационные показатели. Ее средняя твердость по шкале Роквелла составляет 57 -61 единиц. Введение в состав стали ванадия и молибдена позволило улучшить прочность и ударную вязкость металла;
• 440C. Еще одна марка стали, разработанная в США. Имеет схожие с отечественной характеристики, но из-за большего содержания фосфора является более хрупкой;
• SUS440C. Японская сталь, имеющая схожие с 440C характеристики.

Что лучше 95х18 или d2

Обе марки стали разрабатывались для изготовления высоконагруженных деталей работающих при постоянном трении, поэтому их эксплуатационные показатели очень похожи. Высокое содержание углерода и хрома позволило использовать их для изготовления походных и туристических ножей. Обе стали отлично держат заточку, а поправить лезвие можно без использования специального инструмента.

Параметр	95Х18	D2
Средняя твердость, ед. HRC	58 – 60	57 – 61
Содержание хрома, %	18	12
Содержание углерода, %	0,9 – 1,0	1,5
Максимально допустимое содержание фосфора, %	0,03	0,04
Максимально допустимое содержание серы, %	0,025	0,03

Сравнение 95х18 и х12мф — какая лучше

Данные марки стали разрабатывались для изготовления деталей машин в тяжелом машиностроении и имеют аналогичные показатели прочности и износоустойчивости. Их сбалансированные характеристики пришлись по душе отечественным оружейникам, которые стали использовать их для изготовления охотничьих ножей.

Высокая твердость клинков из стали Х12МФ позволяет разрезать более твердые материалы и дольше оставаться острыми. Однако при этом они являются очень хрупкими, и поправить заточку в походных условиях проблематично. Основное отличие этих сталей состоит в коррозионной и кислотной устойчивости.

Параметр	95Х18	Х12МФ
Средняя твердость, ед. HRC	58 – 60	62 – 64
Содержание хрома, %	18	11,75
Содержание углерода, %	0,9 – 1,0	1,55
Максимально допустимое содержание фосфора, %	0,03	0,03
Максимально допустимое содержание серы, %	0,025	0,03

95Х18 или Х12МФ что лучше для ножа

Обе стали разрабатывались для применения в тяжёлом машиностроении. Из них изготавливали всевозможные детали машин. Но сегодня эти сплавы понравились оружейникам. Как выяснилось, что из них выходят прекрасные клинки.Более твёрдая структура стали Х12МФ, позволяет резать материалы высокой жёсткости. Но и не тупится клинок очень долго. Сталь 95Х18 имеет такую же хрупкость как и Х12МФ, поэтому заточить клинок просто так не получится.

А вот изделия из Х12МФ требуют к себе бережного ухода.

Твёрдость сплавов находится приблизительно на одном уровне. Но сталь Х12МФ выигрывает в этом показателе. Так что выбор металла стоит за вами. Что вы выберете, высокую твёрдость и бережный уход за клинком. Или высокую антикоррозийность, но чуть слабее по твёрдости изделие.

Какую сталь вы выбираете 95Х18 или Х12МФ?Сталь 95Х18Сталь Х12МФ

Сталь 95х18

В таких отраслях экономики как машиностроение, авиастроение, приборостроение устанавливаются достаточно жёсткие требования к используемым материалам. Сталь 95х18 высоко востребованные характеристики, из-за своего химического состава:

• Углерод – 0,95%
• Магний не более 0,8%
• Кремний не более 0,8%
• Вредные примеси (сера, фосфор и т.д.) не более 0,027%
• Никель – не более 0,6%
• Марганец – не более 0,5%
• Титан – не более 0,2%
• Хром – 16,5-19%
• Медь – 0,3%

Высокое содержание хрома обеспечивает стали хорошие антикоррозийные свойства, Также положительно на антикоррозийные свойства стали влияет низкий уровень углерода. Кроме того, хром положительно влияет на образование карбидов в стали. И именно хромистые карбиды улучшают устойчивость к абразивному износу изделия. Марганец и кремний положительно влияют на прочностные характеристики стали, в результате процедуры отпуска. Сталь относится к классу мартенситных нержавеющих сталей.

Термическая обработка стали проводится в два этапа:

1. Закалка стали осуществляется при температурном режиме 1000-1050 °C.
2. Отпуск осуществляется при температуре 200-310 °C на протяжении 2 часов.

Следует отметить, что малейшие отступления от режима термообработки влечет за собой резкой ухудшение эксплуатационных характеристик.

Зарубежными аналогами стали 95х18 являются:

• Стали марок 440С, 440В (производство США).
• Х105CRMo17 (производство Германия)
• Н18 (производство Польша).
• SUS440C (производство Япония).

Сталь активно применяется в производстве клинкового оружия. Что обусловлено потребительскими свойствами, а также невысокой ценой на материал.

Кроме того, сталь применяется в промышленности в изделиях требующих особой прочности и работы в условиях агрессивных сред. К примеру, из этой стали изготовляются подшипники качения.

Сталь 95х18 и х12мф какая лучше

Сегодня разберем наиболее популярные, практичные, ходовые и не самые дорогие виды кованых сталей х12мф и 95х18.

Сталь Х12МФ. Из стали изготавливают профилировочные ролики сложных форм, секции кузовных штампов сложных форм, сложные матрицы при формовке листового металла, эталонные шестерни, накатные плашки, волоки, матрицы и пуансоны вырубных просечных штампов со сложной конфигурацией рабочих. Сталь Х12МФ хорошо зарекомендовала себя в изготовлении клинков для ножей. Неприхотливая, но удобная в работе сталь для изготовления ножевого инструмента. Сталь х12МФ отлично держит заточку, обладает высокой прочностью, хорошо держит режущую кромку. При попадании в агрессивную среду( фрукты, жирное мясо или рыба), может покрыться налетом или на клинке ножа могут появятся темные пятна, поэтому нож из стали Х12МФ требует ухода. Нужно отметить, что многие производители льют булат на основе Х12МФ.

Состав стали марки Х12МФ: Углерод (С) 1,45 – 1,65 %, Марганец (Mn) 0,15 – 0,45 %, Хром (Cr) 11 – 12,5 %, Кремний (Si) 0,10 – 0,40 %, Молибден (Мо) 0,4 – 0,6 %, Ванадий (V) 0,15 – 0,3 %, Никель (Ni) 0,35 %, Фосфор (Р) 0,03 %.

Типичная твердость стали для ножей из Х12МФ по шкале Роквелла: 60 – 62HRc.

Аналоги стали для ножей марки Х12МФ в других странах: SLD (Япония), X155CrMo12.1 (Германия), SKD-11 (Швеция), D2 (США).

Сталь 95Х18. 95Х18 — высоколегированная нержавеющая сталь для ножевого производства, обладающая высокой твердостью, стойкостью режущей кромки, высокой коррозионной стойкостью. Сталь 95Х18 считается одним из лучших материалов для изготовления клинковых изделий. В целом — одна из лучших сталей, применяемых для производства ножей по соотношению цена-качество. Промышленное предназначение стали 95Х18 — детали, к которым предъявляются требования высокой прочности и износостойкости и работающие при температуре до 500С или подвергающиеся действию умеренных и агрессивных сред.

Состав стали марки 95Х18: Углерод (С) 0,90 – 1,00 %, Марганец (Mn) 0,80 %, Хром (Cr) 17 – 19 %, Кремний (Si) 0,80 %, Фосфор (Р) 0,025 %.

Типичная твердость стали для ножей из 95Х18 по шкале Роквелла: 57 – 59Hrc.

Аналоги стали для ножей марки 95Х18 в других странах: AUS-8 (Япония), X90CrMoV18/1L4112 (Германия), 123C26 (Швеция), 440B (США).

Заключение: антикоррозийные и качества лучше у стали 95х18, но ее твердость немного ниже чем у х12мф, за которой нужен несколько лучший уход, и если вы хотите, чтобы клинок из х12мф всегда имел первозданный вид, в кислую и жирную среду лучше его не помещать, потемнеет. Но кто-то выбирает красоту клинка, а кто-то лучшие режущие качества. Фактически если вы не ставите задачи перед ножом как-то: разделка крупных животных, то разницу в твердости вы не заметите. Если клинок даже и потемнеет, на режущие качества это не повлияет. Только на эстетический вид. Последние предложения касаются стали х12мф. Если же важнее красота, выбирайте кованую 95х18.

На что обратить внимание при выборе

Туристический нож, для производства которого используют сталь 95х18, изготавливают с раскрывающимся клинком. Охотничьи клинки выпускают с фиксированной конструкцией. Ножи из стали 95х18 нужно выбирать по следующим критериям:

1. Конструкция – туристический нож лучше выбирать складной конструкции. Он должен обладать небольшим лезвием и очень компактными размерами. Охотничий нож должен быть минимальных габаритов, но со значительно большей шириной и толщиной, лезвие фиксируется рукояткой. В комплекте с изделием обычно идет чехол.
2. Размер – как туристические, так охотничьи клинки должны быть не менее 15 см в длину, но не более 25 см для их комфортного использования.
3. Рукоять – она должна быть изготовлена из материала, который слабо реагирует на окружающую среду. Лучшим вариантом будут полимеры.
4. Качество лезвия – оно должно быть без сколов, зазубрин, следов коррозии.
5. Заточка – чем больше угол заточки, тем для более грубых работ предназначен нож.

Стоит также обращать внимание и на другие характеристики ножа:

• толщину лезвия – оптимально 1,5–2 мм;
• наличие защиты на ручке – фиксатора, препятствующего скольжению ладони;
• баланс между рукояткой и лезвием.

Приобретая ножи из этой марки у проверенных поставщиков или в специализированных охотничьих и посудных магазинах, можно получить:

• гарантию на товар;
• сертификат качества;
• профессиональную консультацию по выбору.

Соблюдая эти несложные правила, можно быть уверенными, что изделие не подведет при любых условиях эксплуатации и прослужит на протяжении долгих лет.

Х12МФ сталь: характеристики

Х12МФ — сталь, которая была разработана, создана и введена в производство в 30-х годах прошлого века. Изначально металл позиционировался как инструментальный сплав, оптимально подходящий для холодного деформирования. Качественные характеристики стали высокие, что оставляют ее популярной и в современном производстве.

Характеристика	Краткое описание
Марка и заменители	Х12МФ. Заменители — Х6ВФ, Х12ВМ, Х12Ф1
Класс в официальной градации	Сталь инструментальная штамповая
Виды выпуска	Калиброванный, шлифованный прутки, серебрянка, полосы, поковки и кованные заготовки
Твердость металла	НВ 10-1 (255Мпа)
Температура закаливания	В начале процесса 1140 градусов, в конце — 850
Тип охлаждения	В колодцах или специальных термостатах
Уровень хрупкости	Очень низкий, отмечается склонность к отпускной хрупкости

Изначально сталь марки Х12МФ предназначалась для изготовления «ножевых клинков», под этим термином подразумевались резаки и штампы для полиграфии, технологические режущие инструменты для деревообработки, пилы и так далее. Но уже в 50-х годах прошлого века ремесленники стали использовать металл и для изготовления ножей бытового, кухонного предназначения.

А здесь подробнее о видах боевых ножей.

Свойства, химический состав

Высокое качество, свойства стали обеспечивает ее сложный химический состав:

• хром до 12,5% — это вещество оказывает прямое влияние на способность металла к закаливанию, повышает антикоррозийные свойства стали и уровень износостойкости уже готового изделия;
• ванадий 1,1% — обладает максимально высокой прочностью, усиливает свойства хрома, обеспечивает стали инертность в отношении агрессивных сред;
• углерод 1,6% — придает металлу особенную прочность, снижает уровень хрупкости;
• молибден до 1% — относится к твердоплавким элементам, повышает сопротивляемость металла к механическим воздействиям, делает устойчивым к высоким температурам;
• кремний и марганец до 0,6% — делают сталь стабильной, надежной, максимально повышают твердость металла.

В составе также присутствуют сера и фосфор — это вредные технологические примеси, которые в состоянии повысить хрупкость металла и снизить общие физико-химические свойства стали. Но в таком негативном качестве сера и фосфор «работают» в том случае, если в металле присутствует большое количество углерода. В марке Х12МФ пропорции последнего элемента низкие, вред от наличия в химическом составе серы и фосфора минимальный, практически неопределяемый.

Нюансы производства

Производство стали Х12МФ в промышленных объемах осуществляется по четко отработанному технологическому алгоритму, обязательно с учетом некоторых особенностей:

• Расплав заливается в уже готовую форму по требованию заказчика. Обязательно учитываются припуски на последующую технологическую обработку заготовки.
• Этап отжига обязателен, потому что при остывании металла происходит дендрирование материала. А это приводит к неравномерному выпадению карбидов, что нарушает однородность структуры стали.
• На этапе ковки продолжают повышаться качественные характеристики металла — полностью исчезает неоднородность структуры, измельчается «зерно», в кристаллической решетке заполняются все пустоты.

Смотрите на видео о Х12МФ тесте на хрупкость:

Специалисты особенно высоко ценят сталь марки Х12МФ, полученную путем выплавки методом электрошлакового или вакуумно-дугового переплава (ЭШП и ВДП соответственно).

Почему именно сталь марки 95х18?

Характеристики изделия обусловлены как его геометрией, так и структурой металла, из которого оно изготовлено. Структура металла зависит от его состава и условий химической, механической и термической обработки. Конечная комбинация всех перечисленных критериев дает на выходе марку стали со своими индивидуальными характеристиками. Уникальное сочетание твердости, прочности и пластичности, свойственных стали 95х18, закономерно вывело сегодня эту марку в ряд наиболее предпочтительных материалов для изготовления металлической продукции различного назначения (втулки, подшипники, оси и др.). В особенности хороша сталь 95х18 в производстве ножей для охотников и рыболовов

Эти люди обращают особое внимание на качество ножей, незаменимых «помощников», которые не должны сломаться или затупиться в неподходящий момент

Сталь марки 95х18 продолжает укреплять перспективы в следующих отраслях промышленности:

• в машиностроении;
• в авиастроении;
• в изготовлении ножей.

Показательно, что в народе ей дали говорящее название: «сталь для ножей».

Нож «Тайга»

Сталь 95Х18

Сталь получила широкое распространение при изготовлении самых различных изделий. Она применялась при создании оружия и различных соединительных элементов. Химический состав металла может существенно отражаться на основных эксплуатационных свойствах материала. К примеру, характеристики, связанные с высокими антикоррозионными качествами, достигаются путем повышения концентрации хрома. Сталь для ножей должна быть прочной и подвергаться заточке. Зачастую для изготовления подобных изделий применяется сталь 95х18. Рассмотрим особенности этого материала подробнее.

Области использования

Благодаря вышеперечисленным характеристикам и невысокой стоимости сталь 95Х18 нашла применение во многих отраслях современного производства.

Авиационное приборостроение использует данную сталь для изготовления ответственных узлов механизмов, к которым предъявляются требования повышенного значения износостойкости. Детали из 95Х18 устойчивы в работе при температуре окружающей среды до 500 ºС и умеренном воздействии агрессивных сред. В первую очередь, сюда относятся посадочные кольца подшипников качения и скольжения.

В машиностроении сталь активно используется как материал деталей, работающих в условиях абразивного износа. Ее способы применения крайне разнообразны и включают всевозможные втулки, валы, оси, клапаны гидравлических установок, пружины и прочее.

В нефтяной промышленности 95Х18 применяют для изготовления ролико- и шарикоподшипников.

Самое большое распространение сталь 95Х18 получила при изготовлении клинкового оружия.

Основные современные ножи, применяемые в охоте и туризме, обычно производятся из сталей двух марок. Это 95Х18 и 65Х13. Каждая из них имеет свои особенности. До сих пор активно ведутся споры на форумах сайтов охотников, какая же все-таки из них лучше.

Сталь 95х18 для ножей плюсы и минусы

Преимущества:

• Прежде всего стоит отметить выгодное соотношение стоимости ножей и их эксплуатационных характеристик. Средняя их цена варьируется в пределах 3000 рублей.
• При более или менее «грамотном» использовании ножи держат заточку до 2 месяцев.
• Процесс заточки не требует высокой квалификации от владельца клинка.
• Данные ножи отличаются высокими характеристиками сопротивляемости коррозии металла.
• Повышенная твердость и прочность.

Недостатки:

• Ножи, изготовленные из стали 95Х18, имеют низкое значение показателя ударной вязкости. Это может стать причиной образования трещин при воздействии ударных нагрузок, а то и вовсе расколоть нож. Как результат, такие клинки непригодны для метания.
• Эксплуатационная характеристика клинка сильно зависит от проведенной ранее термической обработки. Сталь чувствительна к малейшим отклонениям от технологии ее проведения. Хотя отметим, что в условиях массового производства выполнение данной операции полностью возлагается на специализированное оборудование, сводящее появление некачественной продукции на нет.

Описание химического состава и его расшифровка

Сталь 95Х18 представляет собой сплав железа с углеродом, легированный хромом. Помимо базовых элементов в составе присутствуют примеси, оказывающие как положительный так и отрицательный эффект на качество сплава. Это – кремний, марганец, сера, фосфор, никель, медь, титан. Какой же процент данных компонентов содержится в стали и как они связаны с ее свойствами?

• Углерод (0,9-1%) повышает твердость и одновременно уменьшает пластичность сталей, что соответственно сказывается отрицательно на литейных свойствах и обрабатываемости стали давлением.
• Хром (17-19%) увеличивает прокаливаемость (эффективность упрочнения термообработкой), повышает абразивный износ, жаропрочность, коррозионностойкость.
• Марганец (до 0,8%) снижает вероятность образования микротрещин, увеличивая тем самым качество поверхности детали. Способствует повышению свойствам пластичности, свариваемости и возможности обработки ковкой.
• Кремний (до 0,8%) повышает прочность и прокаливаемость сплава, не уменьшая при этом значение его пластичности.
• Фосфор (до 0,03%) и сера (до 0,025%) относятся к группе вредных примесей. Их повышенное содержание в химическом составе стали сильно ухудшает механические характеристики сплава. Добавление серы до 0,05% снижает предел упругости в 2,5 раза.
• Титан (до 0,2%), медь (до 0,3%), никель (до 0,6%) положительно влияют на прочность, коррозионностойкость и жаропрочность стали. Но их процент в составе не велик, поэтому и воздействие на общие свойства металла незначительны.

Расшифровка маркировки

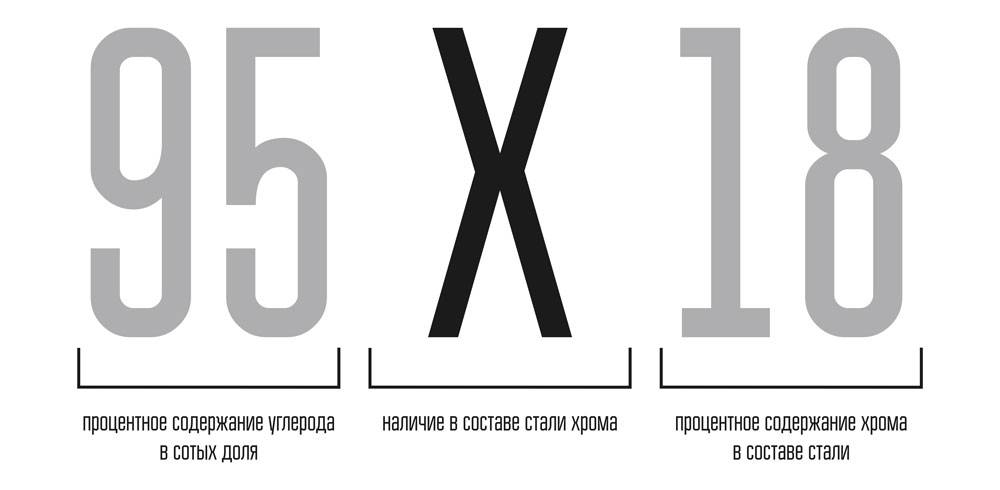

Само числовое и буквенное выражение 95х18 показывает процентное содержание элементов в ее составе. Первая цифра – 95 говорит о том, что в сплаве содержится углерод в объеме от 0,9% до 1%. Русская буква «х», разделяющая две цифры, представляет собой сокращение от слова «хром». Этот химический элемент обеспечивает коррозийную стойкость и в марке 95х18 занимает объем в 18% (на практике, варьируется от 17 до 19%), о чем говорит вторая цифра – 18. Высокое процентное содержание хрома позволяет причислить эту марку к нержавеющей стали.

Набор кухонных ножей из 95Х18, рукоять – амарант, грабНабор кухонных ножей из 95Х18, рукоять – амарант, граб

Сферы использования стали 95х18

Характеристики и применение стали 95х18 тесно взаимосвязаны. Прочный, устойчивый к нагрузкам и агрессивному воздействию сплав востребован не только для изготовления специализированных ножей.

Нож, изготовленный из кованной стали 95×18

Металл активно используют в авиа и машиностроении. В список наиболее востребованной продукции, для изготовления которой данный сплав требуется промышленным предприятиям, входят втулки, подшипники, различные оси, предназначенные для повышенной эксплуатационной нагрузки.

Современный ассортимент промышленной продукции из стали 95х18, регламентированный ГОСТ, включает в себя:

• калиброванные и шлифованные прутки;
• сортовой и фасонный прокат (как правило, в виде цилиндрических заготовок);
• стальные полосы.

Кованая продукция в виде заготовок тоже пользуется стабильным спросом на внутреннем рынке.
