Слесарный верстак

Верстак слесарный ДЛЯ ГАРАЖА со щитом для инструмента своими руками

Помимо полок и выдвижных шкафчиков, эта модель слесарного верстака имеет удобный щит для инструмента.

Подверстачье выполнено из металлического уголка, а столешница из металлического листа.

На этой схеме показаны размеры основных элементов верстака:

Из профильных труб и металлических уголков сваривается каркас верстака и основание под щит для инструмента:

Устанавливаются выдвижные ящики:

Из досок и листа металла формируется столешница:

В конечной стадии на каркас наносится антикоррозийное покрытие и крепится фанерный щит:

Источник фото littlehobby.livejournal.com/14188.html

Читать полностью (ссылка)

Какой не должна быть металлическая конструкция слесарного верстака

Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат – такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.

Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.

Стол верстак слесарный

Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол

Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь

Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

Особенности конструкции верстака

Многие специалисты сравнивают рабочий верстак с письменным столом, так как обе конструкции предназначены для проведения самых различных работ. Самодельный верстак может быть представлен самой различной конструкцией. Чертежи определяют наличие следующих элементов:

1. Большая часть нагрузки передается на несущую конструкцию, представленная сочетанием рамы с ножками. Изготавливается она в большинстве случаев из металла.
2. Столешница верстака представлена массивным материалом с большой толщиной, за счет чего поверхность может выдержать сильные удары молотком. При изготовлении применяется сталь или дерево большой толщины.
3. Тумба. В гараже хранятся самые различные вещи. Конструкция верстака предусматривает наличие тумбочки, которые размещены по сторонам. Они могут быть представлены полками или ящиками. Хранится в них могут запчасти и инструменты.
4. Дополнительная полка. Размеры верстака могут быть самыми различными. Как правило, в нижней части располагают полку, на которой можно хранить различные детали и механизмы больших размеров.

Высота слесарного верстака выбирается с учетом роста мастера и того, какие именно работы будут проводится. Кроме этого, не стоит забывать о том, что рабочее место должно хорошо освещаться. Для этого проводится установка стационарной лампы освещения. Лучше всего выбирать конструкцию, которая может менять свое положения, так как во время работы устройство не должно ослеплять или создавать отблески.

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

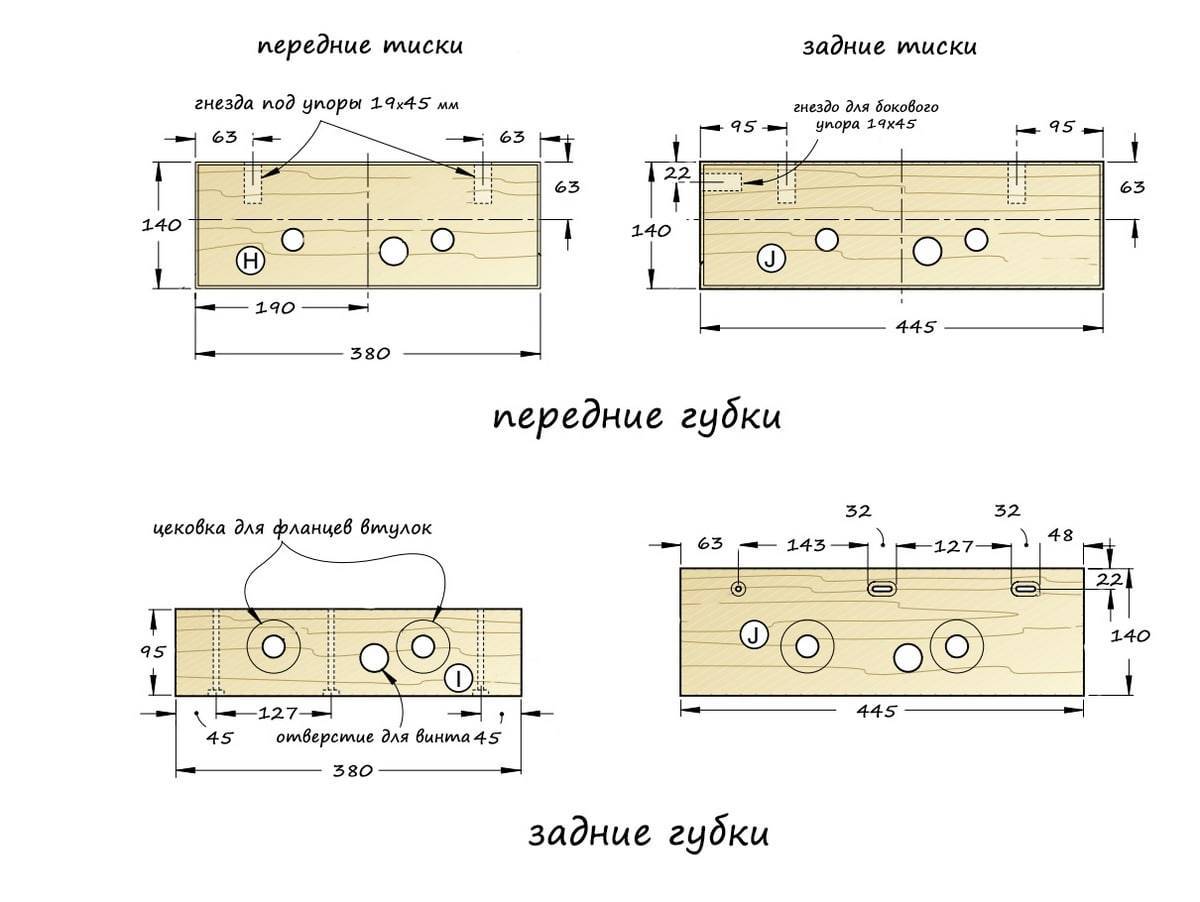

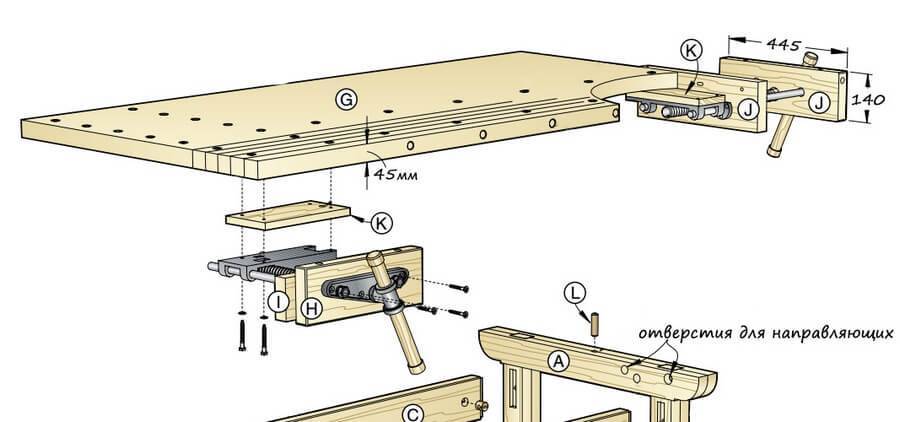

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого  просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

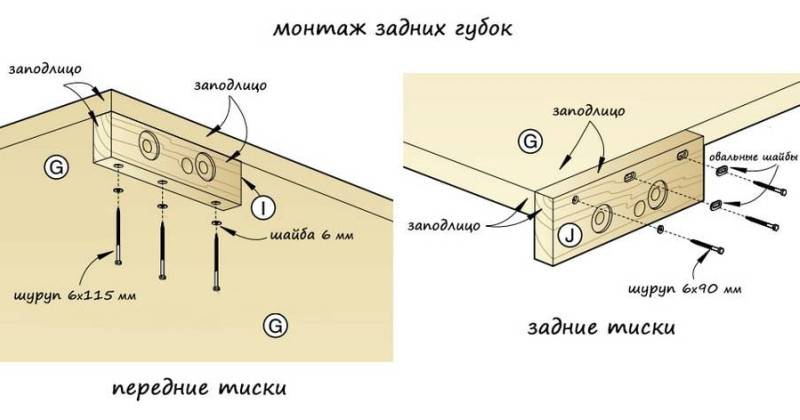

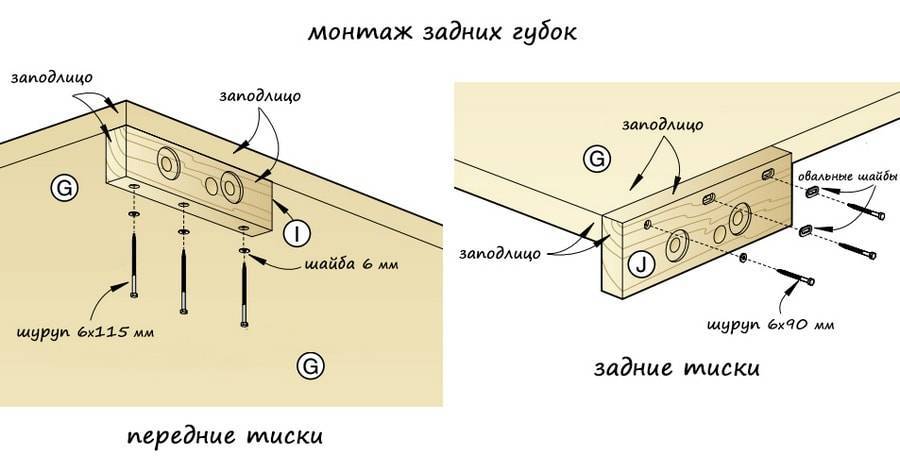

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

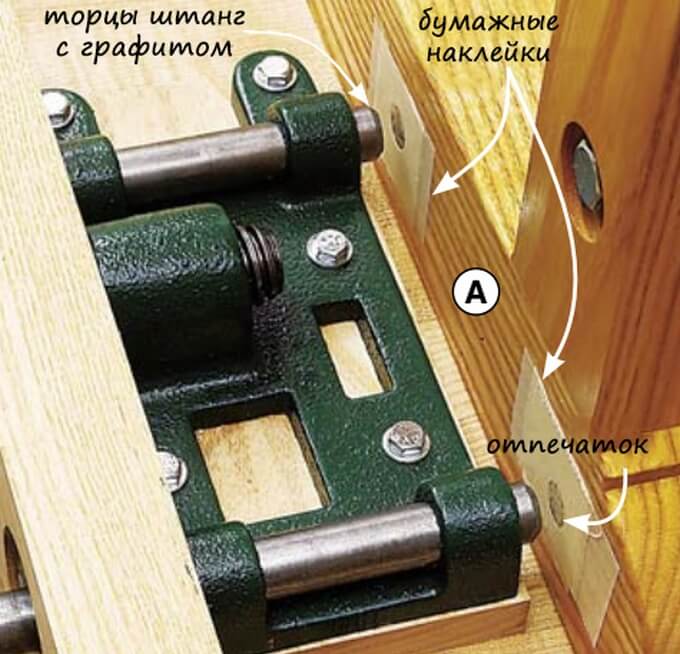

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам

Несколько правил устройства верстака

Можно приобрести готовое оборудование в торговой сети, но за это придется отдать немало денег, да и функциональность порой может не удовлетворить хозяина. Поэтому многие рачительные владельцы гаража предпочитают сделать верстак слесарный металлический своими руками.

При изготовлении верстака необходимо будет учесть некоторые правила и советы бывалых слесарей:

1. Располагать оборудование следует поближе к электрической розетке, так как часто во время работы понадобится применять инструменты, требующие подключения к сети. Самым лучшим вариантом является установка над столешницей блока электрических розеток.
2. При изготовлении оборудования нужно применять материалы с достаточным запасом прочности.
3. Для хранения инструмента и дополнительных приспособлений рекомендуется предусмотреть несколько ящичков и полочек.
4. По высоте размеры верстака слесарного металлического определяются в индивидуальном порядке. Для расчета этого параметра нужно прижать руки к туловищу, а ладони установить параллельно полу. Зазор от ладони до пола и будет нужной высотой стола.
5. Крышка верстака слесарного металлического должна иметь идеально ровную поверхность, ширина которой — не более 600 мм, чтобы мастер мог доставать инструмент в любой точке стола.
6. Желательно сделать одну из боковых частей стола выступающей на 250 мм, чтобы работать режущим инструментом.
7. Для устойчивости всей конструкции к ножкам стола привариваются площадки, под которые подкладывают прокладки из войлока, чтобы уменьшить шум при работе.
8. Установка ящичков делается так, чтобы выпадение их было невозможным.
9. Центр тяжести верстака слесарного металлического должен быть ниже столешницы, поэтому массивные и тяжелые приспособления нужно располагать на нижних полках.

Виды верстаков

Для того, чтобы из большого разнообразия видов верстаков подобрать хороший, нужно определиться с осуществляемыми на нем работами. Так, для слесарных работ подходит нелегкий, крепкий стол, который не прогнется под тяжестью деталей, станет иметь достаточную площадь поверхности для работы, чтобы расположить все требующиеся инструменты

Важно, чтобы стол был неподвижным и не скользил по напольной поверхности

• Столярные, другими словами на них выполняются работы по деревообработке. В большинстве случаев подобные столы имеют меньшие размеры и оснащены по большей части тисками и зажимами для дерева.
• Слесарные имеют столешницу, выполненную из древесины и обшитую каркасом из металла с 3-х сторон. Подобный стол имеет внушительные размеры если сравнивать со столярным. А кол-во инструментов и устройств слесарных поверхностей намного серьезнее. Такие верстаки дают возможность очень удобно и быстро справляться с металлом.
• Плотницкий верстак собой представляет улучшенную версию столярного стола. Он плотный и стабильный, так как ему приходится выдерживать высокие нагрузки. Плотник на нем занимается обработкой ствола дерева для получения досок.
• Многофункциональные верстаки находятся где нибудь в середине между столярными и многофункциональными слесарными верстаками. На них оснащены все разновидности креплений и инструментов, что дает возможность работать, как с деревом, так и металлом.

Сборка каркаса

Для изготовления каркаса применяется профильная металлическая труба, а вот ребра жесткости делают из уголка. Из него же и устраивается кронштейн для надежной фиксации ящиков и полок.

Все детали металлического слесарного верстака надежнее всего соединять методом сварки. Можно операции по креплению частей стола производить с помощью болтового соединения, но такая технология более трудоемкая, да и требует при эксплуатации постоянного контроля и подтяжки соединительных узлов.

Этапы сборки каркаса:

1. Из двух труб длиной около двух метров и двух коротких (0,6 м) сваривается каркас стола.
2. Затем привариваются боковые трубы для ножек.
3. Между ними нужно закрепить перемычки, чтобы увеличить прочность конструкции.
4. Далее привариваются к каркасу все направляющие для ящиков и усиливаются их каркасы перемычками.

В принципе, каркас верстака можно считать готовым, а следующим этапом будет изготовление столешницы.

Особенности конструкции

Перед тем, как сделать верстак в гараже своими руками, следует продумать, как его компоновку, так и каждую деталь. Конструкция его определяется, прежде всего, назначением. Основные параметры – прочность, устойчивость надежность.

Независимо от типа, верстак включает несколько конструктивных элементов. Основными являются несущая конструкция и столешница. Первый представлен каркасом с ножками, служащим для удержания всех прочих составляющих. Второй является рабочей поверхностью. В зависимости от вида верстака его создают из металла либо дерева. К дополнительным элементам относят тумбочку и полку. Первая оснащена полками и ящиками. Возможно размещение по краям верстака двух таких элементов. Полка находится под столешницей и выполняет те же функции, что и тумба.

Верстак для обширного перечня работ в гараже должен характеризоваться невосприимчивостью к разным воздействиям (жидкостей, температуры, электричества, ударам  и т. д.).

В большинстве случаев предусматривают разные приспособления для хранения, особо актуальные для гаража. Обычные модели оснащены металлическими либо деревянными выдвижными ящиками. Дополнительно устанавливают щит и полки.

Обычно в гаражах устанавливают верстаки трех типов (по назначению). Простейшие служат для мелкого ремонта и слесарных работ. Более сложные не связаны с автомобилем и служат для выполнения постоянных работ по обслуживанию дома либо хобби. Наиболее сложные верстаки ориентированы на полное самостоятельное обслуживание автомобиля.

Наконец, нужно выбрать подходящее место в гараже для верстака, рассчитав его размеры. При наличии автомобиля требуется обеспечить удаление от него в 1 м.

Преимущество самодельных верстаков состоит в том, что их изначально приспосабливают для определенных условий и потребностей, в отличие от заводских, выбрать которые для конкретного гаража и пользователя может быть весьма сложно. К тому же самостоятельное создание верстака обходится намного дешевле готового, даже при условии приобретения всех инструментов и материалов. Существует и промежуточный вариант – заказать верстак в гараж по собственным чертежам. Это также обойдется дороже самодельного верстака, но позволит получить устройство, приспособленное под конкретные потребности и условия. Стоимость и качество определяются уровнем мастеров.

Проектирование верстака

Высоту приспособления необходимо соотносить с собственным ростом. При среднем росте человека (170 см) рационально изготовить верстак высотой 90 см. За таким столом будет очень удобно работать.

Комплектация верстака для дома выбирается с учетом тех работ, которые планируется на нем производить. В привычном понимании верстак должен иметь упоры, углубления на рабочей поверхности для различных деталей и тиски.

При проектировании конструкции необходимо учитывать, какая рука у мастера является ведущей – левая или правая.

Проект простого одноместного верстака

Габариты верстака по большей части зависят от размеров помещения. Установлены следующие стандартные размеры рабочего стола: 2×1 м.

Лучше располагать конструкцию возле окна. Необходимо предусмотреть и дополнительные источники освещения. Неподалеку от верстака нужно оставить место для розеток.

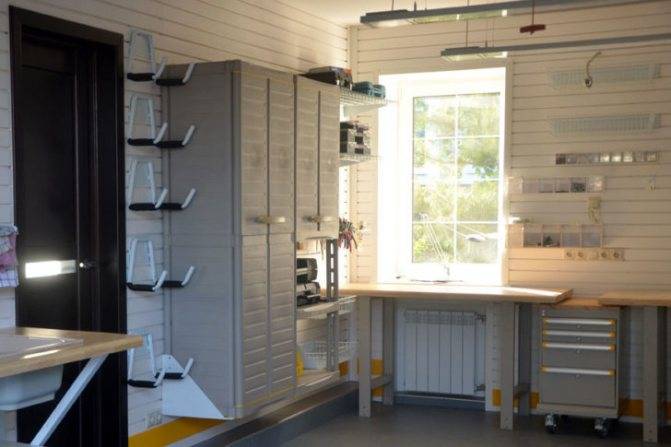

При возможности установите верстак возле окна

Виды верстаков

Верстак – стол, служащий для обработки материалов, проведения разных работ. К тому же некоторые варианты имеют дополнительные приспособления. Следует отметить, что изначально верстаки были направлены на обработку дерева и служили для удержания заготовок и обеспечения упора инструментов. С данной целью применялись отверстия в столешнице, клинья, чурки, гребенки.

Простейшая конструкция включает несущий каркас, толстую столешницу, полку под ней и дополнительные емкости в виде полок и выдвижных ящиков. Данные верстаки называют классическими. С совершенствованием инструментов, появлением электрооборудования и расширением применения металлов значительно усложнились верстаки и возросло их многообразие.

Существует несколько классификаций верстаков. По назначению их классифицируют на слесарные, столярные, плотницкие, универсальные. Данные варианты отличаются, прежде всего, материалом столешницы. Устройства первого типа оснащают исключительно столешницами из металла, что обусловлено следующими особенностями металлообработки. Во-первых, она подразумевает применение машинного масла и прочих жидкостей, загрязняющих деревянную поверхность. Во-вторых, работы с металлом характеризуются применением острых инструментов с усилием, что привело бы к повреждению и быстрому разрушению древесной столешницы.  В целом столярные и плотничные верстаки уступают по прочности и функциональности слесарным. Отличие между ними состоит в том, что плотничные варианты ориентированы на обработку длинных досок. В гараже их применяют редко. Созданные своими руками слесарные металлические варианты для гаража наиболее уместны.



По материалу рабочего стола данные приспособления подразделяют на металлические, деревянные, комбинированные.

По количеству рабочих зон выделяют одно-, двух- и многоместные варианты.

К тому же верстаки обрели множество дополнительных функций, на которых основана еще одна классификация, дифференцирующая их на складные, откидные пристенные, передвижные, модели-шкафы.

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Как выполнить железный верстак собственными руками

Любую лучше работу разбить на пару этапов. Так получиться избежать лишних действий, выполнить все очень четко и качественно. Разберем поэтапно производственный процесс металлического верстака с ящичками под инструмент собственными руками

• Первый шаг — это составление схемы. Требуется, как минимум, определить размеры и контур слесарного верстака, выполнить эскиз и примерный чертеж. Это даст возможность сориентироваться с материалами, которые следует приобрести. Если чертеж слесарного верстака готов, материалы закуплены, а место под будущую слесарную поверхность расчищено и готово к монтажу, то можно начинать. Главное, учтите, что для хорошей надежности раму крепят к полу. Как сделать это правильно, побеседуем немного позднее. Основное, чтобы место для слесарных работ неожиданно не потребовалось через несколько недель. Передвинуть столь тяжелую конструкцию очень трудно.
• Если все готово к началу работ, то можно приступить к изготовлению рамы. С рамой существует два допустимых способа монтажа: сварка и болты по металлу. Лучше, безопаснее и в плане эстетики более правильно подобрать болты. Однако даже в данном случае, без сварки вряд ли можно обойтись. Для создания рамы слесарной поверхности лучше всего применять металлические уголки. Толщина листа должна быть не менее 5 мм. Размер стороны подходит в 35-40 мм. Но учтите, что от глубины уголка зависит толщина будущей столешницы. Она должна замечательно лечь в подготовленное гнездо. Любые выступы добавят ненужной работы по отделке поверхностей, а на кривую поверхность не выйдет довольно надежно зафиксировать тесак. Высоту верстака лучше подобрать на уровне вытянутой руки. Так будет очень удобно работать. Для среднестатистического мужского роста в 178-180 см замечательной будет высота 120 см. На низ уголков необходимо наварить железные квадратики с толщиной листа около 3-5 м. Это грядущее основание слесарного верстака. К поверхности пола квадратики цепляются анкерами, после этого ножки сдвинуть с места будет непросто. На ножки наваривают гнездо столешницы. Уголки столешницы располагают поэтому, чтобы в них, как в гнездо какой-то детали, легла грядущая поверхность для работы. На этом изготовление рамы оканчивается и начинается другой этап.
• Для наращивания жесткости делаем два больших железных короба. Высота короба стартует от подножья столешницы и оканчивается приблизительно за 20 см до отметки пола. Так будет очень удобно при большой надобности перенести верстак для слесарных работ в иное место или демонтировать его. Коробы делают из металлических листов толщиной 3 мм, объединяют листы при помощи сварки. Под короба навариваются или крепятся болтами уголки, к которым короба крепятся болтами. В самих коробах наваривают опоры под ящички. Любой из слесарных ящиков функциональнее сделать из не особо толстой фанеры: будет вполне достаточно листа в 5 мм.
• После того, как монтаж ящиков завершен, пришло время побеспокоится о столешнице. Очень не стоит применять для этих целей металл. Самым функциональным вариантом будет дерево, пропитанное огнеустойчивым составом. Прекрасно подходит плита из настоящего или декоративного камня, однако она куда дороже, по этому решение только за будущим хозяином.
• Щитком может стать закрепленный болтами лист пластика или железа. Пластик функциональнее в плане крепления, а стальной экран лучше. Прикрепить к основе щиток можно при помощи все тех же анкеров. Экран верстака собственными руками сделать и зафиксировать нетрудно, однако это увеличит безопасность, а поэтому пренебрегать щитками не стоит.

Как видно, изготовление металлического верстака для слесарных работ не такая уж тяжелая задача: больше похоже на сбор пазлов. Главное взвесить каждый этап и заблаговременно проработать рабочий план, выяснить какие разновидности крепежей и материалов бывают, чтобы подобрать оптимальный.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Варианты конструкции

На этапе планирования чертеж будущего верстака можно подсмотреть на различных сайтах по продаже подобных изделий. Это поможет быстрее определиться с необходимыми дополнительными приспособлениями и рабочими зонами. Зачастую мастер готов даже приобрести готовое изделие, однако размеры заводских слесарных верстаков не подходят для имеющегося помещения. В этом случае возникает необходимость изготовления по индивидуальным габаритам, что вызывает повышение и так не маленькой стоимости.

Слесарный верстак своими руками может иметь различные чертежи. Во-первых, нужно понимать, какие габариты должен иметь предмет. Это зависит от свободного пространства, но необходимо учитывать удобство при работе. Высота верстака слесарного или столярного должна учитывать рост мастера, который будет на нем работать. Подбирать параметры следует более тщательно, ведь при самостоятельном изготовлении возможно предусмотреть самые незначительные на первый взгляд детали для обеспечения будущего комфорта.



Во-вторых, конструкция верстака должна отвечать требованиям безопасности, то есть иметь необходимую защиту от повреждений. Крышка, изготовленная из дерева, в обязательном порядке покрывается огнеупорной пропиткой для исключения воспламенения и слоем металла для упрочнения и защиты от механических повреждений.

В-третьих, нужно рассмотреть различные особенности, которые повлияют на технические характеристики. Например, практически 80% представленных в интернете моделей слесарных верстаков для самостоятельного изготовления демонстрируют необходимость выполнения станины из металла. Это требует наличие сварочного аппарата и умения с ним обращаться. А если изготовить ножки верстака из дерева, то это не просто облегчит задачу выполнения работы, но и поможет минимизировать вибрации, которые неизбежно возникнут при работе.

И конечно, нужно учесть возможные особенности слесарного верстака при его изготовлении. У некоторого числа мастеров нет возможности закрепить изделие из-за скудного пространства и необходимости постоянного перемещения инструментов. Тогда возможно смастерить слесарный верстак на колесах с защитным экраном своими руками. Это позволит качественно выполнять работы без риска нарушения безопасности при условии мобильности устройства. Схема верстака подобного типа отличается только наличием колесиков достаточной прочности.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.

Собираю материалы и инструменты

Для сборки верстака использовалась:

• Фанера березовая толщиной 18 мм.
• Фанера березовая толщиной 15 мм.
• Шурупы 3×30 PZ1 для ног и подрамников. Я использовал 30 шт. на ножки, 8 шт. на короткую полку, 23 шт. на длинную полку, 18 шт. на поперечины, 6 шт. на верхнюю часть блока и 10 шт. на столешницу, что в сумме составляет 292 шт.
• Шурупы 4.5х70 Т20 для сборки верстака. 8 шт. ушло на каждый подрамник, в общей сложности 48 шт.
• Шурупы 4×40 PZ2 для верха и полки. 6 шт. на полку, 15 шт. для верхней части блока и 27 шт. для верхней части стола. Всего 54 шурупа.
• Клей для дерева.
• Масло.

Применялись следующие инструменты:

• Дрель и сверла 2 и 3 мм. Размер 2 мм — для винтов 4×40, размер 3 мм — для винтов 4.5×70.
• Шуруповерт и биты PZ1, PZ2 и T20.
• Циркулярная пила.
• Настольная пила.
• Электрический лобзик.
• Различные зажимы для склеивания деталей и для удержания рамы на месте во время сборки.
• Кисть и чистая ткань для нанесения масла.
• Шлифовальная бумага 80 и 180.

Выбор винтов

Для сборки верстака я использовал 3 типа шурупов. Я дам небольшое объяснение, почему я их выбрал:

• 3×30 PZ1 — при склеивании двух слоев фанеры (18 18=36 мм) этот шуруп не должен полностью проникать во второй слой — его длина 30 мм. Эти шурупы будут зажаты между несколькими слоями фанеры, поэтому был необходим винт с потайной головкой.
• 4.5×70 T20 — эти шурупы предназначены для сборки, поэтому они должны выдерживать некоторое усилие. Мне нужен был шуруп толщиной не менее 4 мм. Ножки имеют толщину 90 мм, поэтому их длина должна быть меньше 80 мм.
• 4×40 PZ2 — для этих шурупов у меня не было особых требований. Ними крепил полки, поэтому взял самый распространенный винт с потайной головкой.
